点胶机操作人员培训剖析
点胶培训
Page 7
Page 7
使用注射器注意
把你的注射器按此种方 法放置，避免针头堵塞
这样作业会避免手腕的疲 劳，能有效的挤压胶水
Page 8
Page 8
握
好与不好的两种对比
Page 10
Page 10
点胶机注意点
OK
NG
1.胶水必须均匀,不可点到扬声器的孔里面,否则会造成感度 不良或有杂音。 2.加胶水时不能超过胶管容量的三分之二, 否则点不出胶。 3.若连续两天不使用点胶机,须将胶筒内剩余的胶水排出并将 胶筒清洁干净,做好机器的6S工作。
Page 14
Page 14
用天那水、抹渍水清洗治工具/部品或打胶水时,必须 佩戴好防护眼镜、口罩、手套.避免对身体造成一些不必要 的伤害.(请按以下图片佩戴)
眼 镜
口 罩
手 套
Page 15
Page 15
急救常识
* 如果甲苯进入眼睛时 *
立即用清水冲洗眼睛，冲洗时需眨动眼睛， 让甲苯流出，防止导致眼睛发炎。（少量） 如果严重，不但要用清水冲洗而且要找专科 医生进行治疗。（多量）
Page 17
Page 17
组装后须再次确认有无不顺畅现象，确认OK后方可流至 下一工位。（2007年2月所加，且指导彻底）
Page 13
Page 13
点胶后的注意点
1、清洗所有的工具并把剩余的胶水排出。
2、把工具和材料放回指定的位置。
3、全面确认6S状态。
提醒
:
不要将甲苯洒在塑胶成品或部品上，因
为甲苯是一种腐蚀性非常强烈的化学物质，会腐蚀 塑胶部品/产品。
点胶机 – 在 点 胶 时 用
来向外涂胶的一种全 自动点胶设备 ( 本设备 只针对一些整圆的区 域点胶)。
点胶机培训资料8张
点胶机培训资料Lesson1:一.方向移动说明:X键--->左右移动,范围(200,300,400)Y键--->前后移动,范围(200,300,400)Z键--->上下移动,范围(50,100,100)二.移动速度说明:1.精密式移动(慢):只需按住X,Y,Z其中一键即可动作2.加速式移动(渐快):先按住方向键,再按键即可加速移动3.全速移动(快):先按住键,再按方向键即可全速前进三.教导盒画面切换:教导盒画面模式分为坐标位置模式及多纪录点显示模式。
切换方向只需以键切换即可,另外当机器运转时若要使机器停止动作,按下机器上的即可停止运转动作,停止后后恢复动作再按下。
四.蓝白键切换方式:一般而言棕键称为快捷键,白键称为功能键。
当您要选用棕键时,需先按一下键.当键闪烁时,即可选取棕键之功能,反之,若无闪烁时,及为白键之功能。
按键Key 功能Function+1往后移动1个纪录点-1 往前移动1个纪录点FIRST 移动到第一个纪录点END 移动到最后一个纪录点+10 往后移动10个纪录点-10 往前移动10个纪录点MOVE 移动点胶针头到目前纪录点的坐标位置JUMP 移动到指定的纪录点改变纪录点的XYZ坐标Changing a Point XYZ location若您需更改现有纪录点的位置，请利用前述按键将屏幕移到欲更改位置的纪录点按下键，则针头会移至该纪录点的坐标位置．这时移动XYZ 方向键到新的正确位置，到达正确位置后再重新设定点胶模式即可插入或删除纪录点Insert / Delete an Instruction若您需要插入或删除一个纪录点只需要按下INS 键，则一个新的纪录点将显示在屏幕上，原有显示在屏幕上的纪录点将往后顺延一个纪录点。
按下DEL 键，则原有显示在屏幕上的纪录点将被删除，后面的纪录点将自动往前移动一个纪录点。
更换组别号码您可以使用机台面板上的按下+、–来选择程序组别.单点点胶●●●●●●●●●●●●49.1 步骤一：１：Z 轴极限值设定：先将针头移到极限值后，请按在１／２中的第7选项按并选择选项1.从新设置，即可完成。
点胶、QC培训资料
THANKS
谢谢您的观看
用途
这些点胶材料在特定领域也有着广泛的应用，如汽车制造、 医疗器械制造和电子设备制造等领域。
03
点胶设备的选用与操作
点胶设备的分类及特点
按使用用途分类
可分为桌面点胶设备、在线生 产线点胶设备和自动化点胶设
备等。
按点胶方式分类
可分为接触式点胶和非接触式点 胶设备等。
按自动化程度分类
可分为手动点胶设备、半自动点胶 设备和全自动点胶设备等。
02
点胶材料与性能
硅酮胶
硅酮胶特性
硅酮胶是一种高分子材料，具有优异的耐候性、耐高温性和抗老化性能，可在不 同温度和环境下保持良好的性能。
用途
硅酮胶常用于玻璃、不锈钢、塑料等材料的粘合和密封，也可用于电子零件和组 件的粘合和固定。
丙烯酸酯胶
丙烯酸酯胶特性
丙烯酸酯胶是一种快速粘合、耐候性好的高分子材料，具有 较高的粘合强度和耐水性，可在较低温度下保持良好性能。
详细描述
某公司在产品生产过程中，经常出现质量问题，影响了 产品的合格率和客户的满意度。为了解决这一问题， QC小组运用QC七大手法，对生产流程进行了全面的分 析和研究。首先，他们发现产品装配过程中的点胶环节 存在较大的质量波动。针对这一问题，他们通过控制图 和直方图等工具，对点胶操作过程进行了详细的监控和 记录。经过数据分析，他们发现点胶时间过长是导致产 品质量下降的主要原因
高度计
使用高度计可以测量点胶的高度，判 断其是否符合工艺要求。使用方法为 先将点胶样品放置在高度计的样品台 上，然后将高度计的测量头放置在样 品上，通过旋转测量头上的旋钮来测 量样品的高度。
05
QC概念与基本原理
QC的定义与特点
手工点胶技能培训
10、脚踏开关插座：接入脚踏开关
11、模拟设定拨盘开关：设定机器处于手动、 半自动、自动状态工作模式。 12、进气接口：高压气体输入口 12.进气 接口 13.消声 器 11.模拟设 定拨盘开关 9.电源线 13、消声器：降低排气时的噪音
点胶机
组 装 方 法
点胶机的组装
982C后面板的连接
• 进气导管一端接线体上的进气孔， 要求卡扣锁到位 • 组装方法：将进气管用力插入后拉升不 会脱落
当活塞上冲程装胶
下压出胶
活塞下推滴胶针头
下压排气
下压排出注射器空气
点胶作业
针头出胶点胶
产线常用点胶机
HOSLEN 982C点胶机
此为生产目前常用点胶设备 半自动点胶机代替手工点胶有许多的优点。可以定量出胶，均 匀出胶，出胶速度可以调节。可以脚踩出胶，减少操作上的疲 劳。具有真空回吸功能，防止胶水较稀时产生的自动滴漏现象。
出气导管连接
点胶机的组装方法
MUSASHI点胶机组装
2
4
3
1
1、进气孔与进气导管连接 3、脚踏开关连接
2、呼吸孔与呼气导管连接 4、电源线连接
点胶机的组装方法
MUSASHI点胶机组装
MUSASHI脚踏开关安装注意事项
安装时需对准插孔不要蛮力安装，安装到位后将固定环拧紧
点胶机
实 际 应 用
点胶机的实际应用 982C型点胶机目前在产线生产过程中主要用于以下胶使用： 1、DP810，此种胶只能用982C型点胶机
确保半自动点胶机的接地良好， 供电电压符合要求；
如果工作气压在 4bar以上，须改用 铝合金接驳头；
输入的最高气压强不能超过 7bar（100psi）
条件允许的情况下，滴注用胶剂须 恒温（5℃）存放，以保证使用时 浓度变化不大
2Asymtek点胶机操作培训资料
朔海科技股份有限公司Asymtek培训手册1.系统系统特性本章节中所有的插图展示了该点胶系统在不同角度的视图和部件特性。
主要零件、配件和开关都进行了编号标注。
在图示说明里的数字和编号标注里的数字都进行了一一对照说明。
某些部件的详细操作指导会在本手册中的其它章节着重说明。
图 1-1 到图 1-9 显示了系统特性。
15432图1-1A67图1-1B S-930N 加装了选装的预先/滞留等待台编号1 2 3 4 5 6 7名称状态信号灯点胶区域控制面板电脑排污口预备站后置等待站描述状态信号灯用来显示系统的运行状态，当非常规状态出现时还可以对操作者发出警告。
所有的点胶作业都发生在点胶区域内。
数字阀，胶水和同轴/冷却压力表，开关按钮，紧急停机按钮和接地皮带插孔等都位于控制面板上。
点胶系统配备了一台笔记本电脑，可以用来在Windows XP 操作系统下运行Fluidmove 点胶软件(FmXP) 。
通风排放系统和工厂的通风排放系统相连用来排出多余的热量、烟尘和废气。
加装预备站可以用来提高产能或者把它作为缓冲台。
另外，S-93XN 系列可以配置预先点胶加热。
加装后置等待站可以用来提高产能或者把它作为缓冲台。
另外S-93XN系列可以配置后置点胶加热器。
图1-1 S-930N 前视图1.11.1 点胶区域图1-2A S-930N 前视图(开放的点胶区域)1432图1-2B 闭合的点胶区域(图示为双轨道式传送台)编号1胶阀名称描述胶阀(如果所示DJ-9000) 调节或控制着从压力装置中输送出来的胶水材料，例如从注射器中输送出来。
设备包括通用阀和喷射阀。
传送带将加工工件从上游设备运送到点胶作业区域内，点胶作业后又将工件运送到下游设备处。
所有的传送带都符合SMEMA 标准，并且都可调整端轨道宽度。
双轨道式保证两个通道的同步运行，以便持续进行点胶作业。
服务台由点胶瓷片、触碰式针头传感器、清洁台和天平构成。
参阅图1-3 。

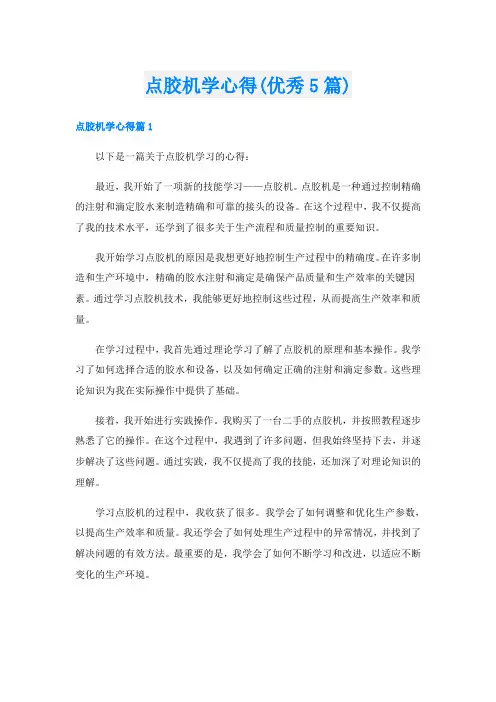

点胶机学心得(优秀5篇)
点胶机学心得(优秀5篇)点胶机学心得篇1以下是一篇关于点胶机学习的心得：最近，我开始了一项新的技能学习——点胶机。
点胶机是一种通过控制精确的注射和滴定胶水来制造精确和可靠的接头的设备。
在这个过程中，我不仅提高了我的技术水平，还学到了很多关于生产流程和质量控制的重要知识。
我开始学习点胶机的原因是我想更好地控制生产过程中的精确度。
在许多制造和生产环境中，精确的胶水注射和滴定是确保产品质量和生产效率的关键因素。
通过学习点胶机技术，我能够更好地控制这些过程，从而提高生产效率和质量。
在学习过程中，我首先通过理论学习了解了点胶机的原理和基本操作。
我学习了如何选择合适的胶水和设备，以及如何确定正确的注射和滴定参数。
这些理论知识为我在实际操作中提供了基础。
接着，我开始进行实践操作。
我购买了一台二手的点胶机，并按照教程逐步熟悉了它的操作。
在这个过程中，我遇到了许多问题，但我始终坚持下去，并逐步解决了这些问题。
通过实践，我不仅提高了我的技能，还加深了对理论知识的理解。
学习点胶机的过程中，我收获了很多。
我学会了如何调整和优化生产参数，以提高生产效率和质量。
我还学会了如何处理生产过程中的异常情况，并找到了解决问题的有效方法。
最重要的是，我学会了如何不断学习和改进，以适应不断变化的生产环境。
总的来说，学习点胶机是一项有意义且具有挑战性的经历。
通过学习，我不仅提高了我的技能，还学会了如何更好地适应和应对生产环境的变化。
我建议其他人也可以尝试学习点胶机，以提高他们的生产技能和效率。
点胶机学心得篇2下面是一篇点胶机学心得：通过学习点胶机，我深刻认识到机械与电子的紧密关系。
点胶机作为自动化设备之一，广泛应用于生产制造中。
它通过精确控制胶量，提高生产效率，降低浪费。
在学习过程中，我首先接触到了点胶机的分类、工作原理及组成。
我了解到点胶机分为双液点胶机、压力点胶机等，每种点胶机都有其独特的应用场景。
此外，我还学习了如何选择合适的点胶机，以便更好地满足生产需求。
点胶的目的和注意事项培训
目录●电子元器件基本知识------------------------------------------（1）●工艺基础知识---------------------------------------------------（8）●SMT基础知识------------------------------------------------（19）●防静电基础知识----------------------------------------------（29）●安全基础知识-------------------------------------------------（31）●质量基础知识-------------------------------------------------（35）●综合评价判据表----------------------------------------------（44）●安全检查要求-------------------------------------------------（49）主编：质量管理部排版校对：质量管理部资料审核：电子元器件基本知识------------------部品部工艺基础知识---------------------------生产技术部、惠州PE部防静电基础知识------------------------生产技术部、惠州PE部SMT基础知识--------------------------动力设备管理部、惠州PE部、SMT车间安全基础知识---------------------------质量管理部质量基础知识---------------------------质量管理部综合评价判据表------------------------质量管理部安全检查判据表------------------------质量管理部电子元器件基本知识电 阻一、电阻的特性电阻是指对电流具有阻碍作用的器件，它们用来阻止电子流动。
CAMALOT点胶机培训
CAMALOT点胶机培训程序编制方法一.做大板1.PCB定位，点setup conveyor / manual conveyor control / dispense stop停板销打上来，把PCB 放进去，点motor jog按鈕不放，等PCB传输到位（靠紧dispense stop），松开motor jog停下来，放好顶针，点lift table把Table顶上来，Quit。
2.点新建New Project,在camera 模式下，点REFPT，找mark点（做大板）。
3.找两个基准点lean/accept。
4.找point两个预点胶。
5.一直找完点胶作标。
格式即含义如下：v s up dn x ypoint 1 4 2 1 100.00 100.00V：执行每个指令所选用的点胶头，最多可到4。
S：执行point指令时表示shotsize，点胶头的注胶时间，在执行line指令时表示speed点胶头的移动速度。
UP：点胶头上升到移动位置时，Z轴的高度。
DN：点胶头下降到出胶位置时，Z轴的高度。
X：点胶位置Ｘ轴坐标。
Y：点胶位置Ｙ轴坐标。
6 .S（size），根据组件大小定胶量。
3，4，5，6。
（数值越大，胶点越大）7. 最佳的点胶顺序应该是：左-> 右，上-> 下。
（根据定位针来的）8. 改Z资料为13.3~15.8之间。
数值越大针头越往下压。
9.程序保存，在file save.第一项菜单。
10. END二．做拼板1.先做一个子程序，定好PCB位置后，不用找mark点，直接找坐标，Point.第一点为参考。
所以找小件（只点一点的元件。
）2.找完拼板小板上所有的点之后，File保存为sub程序。
3.在保存画面点load as sub。
4.到新建New project。
5.做大板过程（mark点，预点胶）。
6.move 到第一个参考点,第一块拼板的第一点坐标。
7.Call sub子程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点胶机出现异常情况时应该采取的措 施
❖ 5、胶枪漏胶时应检查阀针是否灵活，弹簧是 否有力，适当松开阀针夹紧螺母，加注机油， 清除喷头垫片上的垃圾，经过以上处理后仍 漏胶的应联系维修人员处理
点胶机日常保养方法
❖ 点胶机在日常使用中应由操作人员进行常规 性的保养工作，其主要内容为：保持点胶机 整体清洁，气缸导杆和滑动部件中应保持少 量的润滑油，在胶枪阀针密封组件中加少许 润滑油，以保持其活动性
点胶机日常使用应注意的问题
❖ 更换胶水时必须先放掉胶桶中的压缩空气 ❖ 点胶机使用后必须对胶枪进行清洗 ❖ 在使用AB胶时，中途停机时应将其中一种胶
水放出 ❖ 定位治具应牢固的安装在转盘上，不得有晃
动，保持表面清洁无油污或胶水，使用完毕 经清洁处理后还回治具仓库
点胶机出现异常情况时应该采取的措 施
❖ 1、点胶机出现点胶不均匀时应检查转盘转动 速度是否均匀、胶枪出胶是否均匀、胶水是 否有气泡或胶桶中胶量大小、胶管有否堵塞 等
❖ 2、胶枪上下动作有呆滞现象时应调整气缸的 节流阀，或加少量机油到导杆表面
点胶机出现异常情况时应该采取的措 施
❖ 3、使用中发现漏气时应检查漏气部位，如电 磁阀、节流阀、减压阀漏气应与专业维修人 员联系；如胶桶漏气应加紧胶桶螺丝或检查 密封圈是否完好
胶枪的清洗与维护
❖ 2、彻底全面的清洗方法适用于点胶机最近不 再使用或者更换胶水等情况下：a、将胶桶中 的胶水取出，放入丙酮到胶桶中将气压升到 0.1Mpa;b、用容器接在胶枪出胶口，按试胶 按钮，确认胶管中的胶水已经随丙酮清洗干 净为止。
胶枪的清洗与维护
❖ 3、双组份胶水胶枪清洗时，应将混合块拆下 单独进行清洗，胶枪的清洗方法同上。混合 块清洗可利用软钢丝从胶水通道中往复穿过 并结合压缩空气吹压法将通道中的胶水清洗 干净。
点胶机操作人员培训
培训目的
❖ 本次培训的目的是使每位员工达到三懂三会， 三懂指原理、结构、用途，三会指的是使用、 维护保养、排除基本故障。
点胶机的结构构成
❖ 点胶机由工作控制电路、机座、胶桶、 胶枪、减压阀、转盘、电磁阀等几大部 分组成。
点胶机影响产品点胶工作的关键部件
1、工作控制电路 2、胶枪 3、转盘 4、气缸 5、减压阀 6、电磁阀
❖ 现在我们公司点胶机胶枪可分为机械弹簧复 位与双路压缩空气复位两大类。
胶枪的清洗与维护
❖ 胶枪的清洗工作可分为两种：一般日常清洗 方法与彻底全面的清洗方法。
❖ 1、一般日常清洗方法适用于点胶机正常使用 时出现胶水堵塞和工作小息时保养胶枪的情 况下：a、将胶桶中的压缩空气降为0；b、将 阀针与喷头卸下用丙酮或甲苯清洗干净；c、 清除胶枪内壁的胶水，并用丙酮或甲苯清洗 干净；d、将胶枪重新安装恢复原状，并在阀 针活动处滴入两滴机油。
谢谢大家
点胶机的操作方法
❖ 1、根据产品的加工要求选择适合产品涂胶工 艺要求的点胶机，并根据保养指导书进行自 检，确保点胶机处于完好状态。
❖ 2、根据产品的规格型号选择定位模具并安装 到点胶机的转盘上，调整模具转盘的中心在 同一轴心上，使定位模具的平面度到最佳状 态并进行固定，手动调节胶枪到要求涂胶的 位置。
点胶机的操作方法
❖ 3、按照工艺要求选择合适的胶水并将胶水放 置于胶桶中，确认胶桶密封不漏气之后对照 作业指导书调节气压。
❖ 4、按照作业指导书的要求，调节点胶时间数 值为指定值。
❖ 5、将产品放入定位治具，踩下脚踏开关，待 点胶机完成点胶过程，转盘停止
