神奇的干簧管

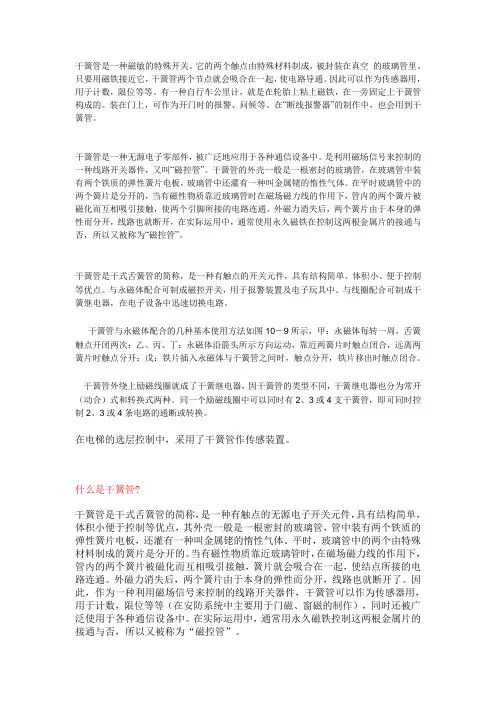

干簧管的应用
干簧管是一种磁敏的特殊开关。
它的两个触点由特殊材料制成，被封装在真空的玻璃管里。
只要用磁铁接近它，干簧管两个节点就会吸合在一起，使电路导通。
因此可以作为传感器用，用于计数，限位等等。
有一种自行车公里计，就是在轮胎上粘上磁铁，在一旁固定上干簧管构成的。
装在门上，可作为开门时的报警、问候等。
在“断线报警器”的制作中，也会用到干簧管。
干簧管是一种无源电子零部件，被广泛地应用于各种通信设备中。
是利用磁场信号来控制的一种线路开关器件，又叫“磁控管”。
干簧管的外壳一般是一根密封的玻璃管，在玻璃管中装有两个铁质的弹性簧片电板，玻璃管中还灌有一种叫金属铑的惰性气体。
在平时玻璃管中的两个簧片是分开的，当有磁性物质靠近玻璃管时在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，使两个引脚所接的电路连通。
外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开，在实际运用中，通常使用永久磁铁在控制这两根金属片的接通与否，所以又被称为“磁控管”。
干簧管是干式舌簧管的简称，是一种有触点的开关元件，具有结构简单、体积小、便于控制等优点。
与永磁体配合可制成磁控开关，用于报警装置及电子玩具中。
与线圈配合可制成干簧继电器，在电子设备中迅速切换电路。
干簧管与永磁体配合的几种基本使用方法如图10－9所示，甲：永磁体每转一周，舌簧触点开闭两次；乙、丙、丁：永磁体沿箭头所示方向运动，靠近两簧片时触点闭合，远离两簧片时触点分开；戊：铁片插入永磁体与干簧管之间时，触点分开，铁片移出时触点闭合。
干簧管外绕上励磁线圈就成了干簧继电器，因干簧管的类型不同，干簧继电器也分为常开（动合）式和转换式两种。
同一个励磁线圈中可以同时有2、3或4支干簧管，即可同时控制2、3或4条电路的通断或转换。
在电梯的选层控制中，采用了干簧管作传感装置。
什么是干簧管?干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种叫金属铑的惰性气体。

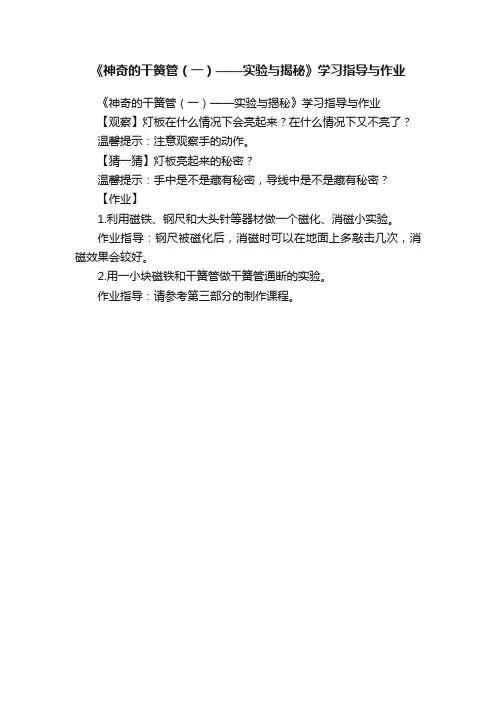

《神奇的干簧管（一）——实验与揭秘》学习指导与作业
《神奇的干簧管（一）——实验与揭秘》学习指导与作业
《神奇的干簧管（一）——实验与揭秘》学习指导与作业
【观察】灯板在什么情况下会亮起来？在什么情况下又不亮了？
温馨提示：注意观察手的动作。
【猜一猜】灯板亮起来的秘密？
温馨提示：手中是不是藏有秘密，导线中是不是藏有秘密？
【作业】
1.利用磁铁、钢尺和大头针等器材做一个磁化、消磁小实验。
作业指导：钢尺被磁化后，消磁时可以在地面上多敲击几次，消磁效果会较好。
2.用一小块磁铁和干簧管做干簧管通断的实验。
作业指导：请参考第三部分的制作课程。

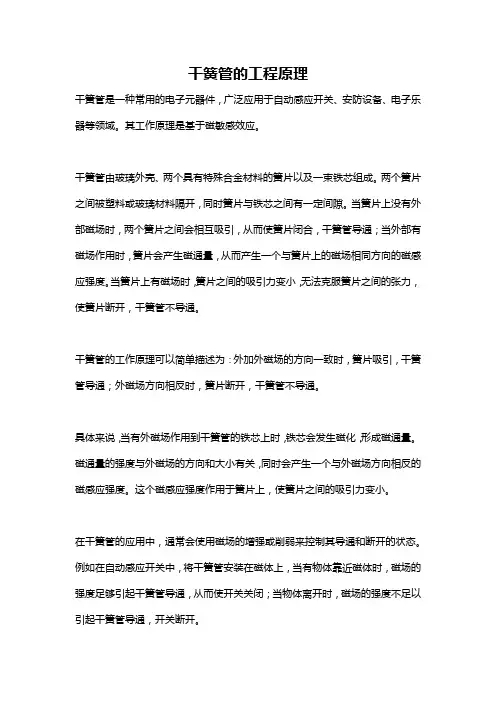

干簧管的工程原理
干簧管的工程原理
干簧管是一种常用的电子元器件，广泛应用于自动感应开关、安防设备、电子乐器等领域。
其工作原理是基于磁敏感效应。
干簧管由玻璃外壳、两个具有特殊合金材料的簧片以及一束铁芯组成。
两个簧片之间被塑料或玻璃材料隔开，同时簧片与铁芯之间有一定间隙。
当簧片上没有外部磁场时，两个簧片之间会相互吸引，从而使簧片闭合，干簧管导通；当外部有磁场作用时，簧片会产生磁通量，从而产生一个与簧片上的磁场相同方向的磁感应强度。
当簧片上有磁场时，簧片之间的吸引力变小，无法克服簧片之间的张力，使簧片断开，干簧管不导通。
干簧管的工作原理可以简单描述为：外加外磁场的方向一致时，簧片吸引，干簧管导通；外磁场方向相反时，簧片断开，干簧管不导通。
具体来说，当有外磁场作用到干簧管的铁芯上时，铁芯会发生磁化，形成磁通量。
磁通量的强度与外磁场的方向和大小有关，同时会产生一个与外磁场方向相反的磁感应强度。
这个磁感应强度作用于簧片上，使簧片之间的吸引力变小。
在干簧管的应用中，通常会使用磁场的增强或削弱来控制其导通和断开的状态。
例如在自动感应开关中，将干簧管安装在磁体上，当有物体靠近磁体时，磁场的强度足够引起干簧管导通，从而使开关关闭；当物体离开时，磁场的强度不足以引起干簧管导通，开关断开。
干簧管的工作原理还和其结构有关。
由于干簧管的簧片是采用特殊合金材料制作的，具有高的延展性和回弹性，所以干簧管具有长寿命、高可靠性等优点。
总的来说，干簧管的工作原理基于磁敏感效应，通过外磁场的作用，来控制簧片之间的吸引力，实现导通和断开的状态。
干簧管在现代电子领域具有重要的应用价值，是一种非常重要的电子元件。
干簧管
弹簧
干簧管
引脚
磁铁
构造图
止动片
关状态:
NS
弹簧
开状态:
NS NS
NS
工作原理示意图
15
干簧管应用例
干簧管
汽车安全带检测
轮胎
速度 传感器
煞
电
车
子
系
控
统 副 油
刹 车 系
制 系 统
箱
统
用
传
感
速度
器
传感器
汽车速度传感器
干簧管
旋转磁铁
橡胶绝缘软线
叶轮片 计数器
旋转状态检测
浮标
干簧管 磁铁
磁铁
干簧管
液位传感器
$干簧继电器 $发光鞋 $计 器 $摩托车表 $电动牙刷 $打字机 $其他
#汽车 #干簧继电器 #携带电话 #气体流量计 #液面计 #摩托车表 #健康器具 #电动牙刷 #安全保障系统 #其他
© 2003 Oki Sensor Device Corporation. All Right reserved
© 2003 Oki Sensor Device Corporation. All Right reserved
流量传感器
16
干簧管在生活中的应用
计计程程器器 电电话话机机 电电动动剃剃须须刀刀 电电动动牙牙刷刷
体体温温计计
防防盗盗传传感感器器
健健身身器器具具
热热水水器器
电电动动热热水水瓶瓶
电电饭饭锅锅 携携带带电电话话
指示灯传感器 公里计 压力传感器
© 2003 Oki Sensor Device Corporation. All Right reserved
干簧管工作原理
干簧管工作原理
干簧管是一种常见的传感器，由一个细长的玻璃或金属管构成，其中放置着一根载流线圈，以及一个由钢片组成的振动簧片。
当没有电流通过线圈时，振动簧片保持与线圈相互分离，处于一个无动作的状态。
然而，当通过线圈通入电流时，产生的磁场将使得磁性振动片被吸引至线圈的铁芯处，从而使得振动片与载流线圈相连。
由于振动簧片与载流线圈相连后，形成一个回路，电流便无法通过线圈继续流动，因此磁场减弱，振动片又会退回到原来的位置。
这就形成了一个周期性的吸引与释放的过程，使得干簧管中的振动片会持续地振动。
干簧管的工作原理基于这样一个事实：当线圈通入电流时，振动簧片将会受到磁力的作用，使得其产生振动。
因此，通过检测振动簧片的运动状态可以获得干簧管的开关状态。
通常情况下，干簧管被设计成在有电流通过时闭合，在无电流通过时断开。
这使得它在许多控制和检测应用中非常常见。
在实际应用中，可以通过使用一个磁铁或者其他磁性物体来使干簧管闭合。
当磁铁靠近干簧管时，磁场会使得振动簧片被吸引至线圈附近，从而闭合开关。
一旦移开磁铁，振动簧片会重新回到原位，开关断开。
总的来说，干簧管利用线圈通电时产生的磁场和振动簧片之间的磁性相互作用，实现了开关的闭合和断开。
这样的工作原理使得干簧管成为了一种可靠、简单且广泛应用的传感器。

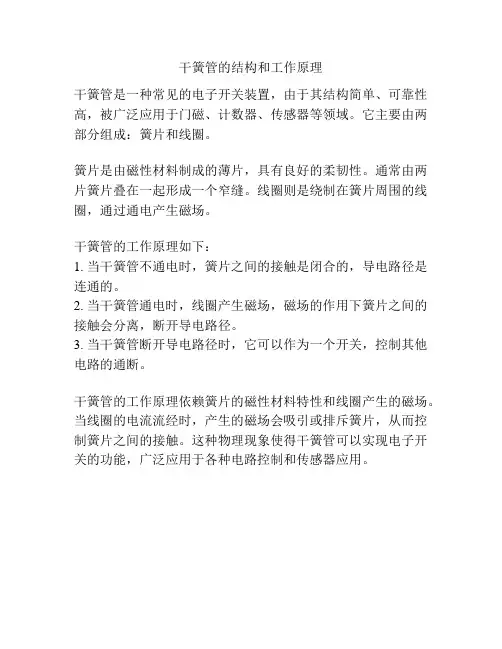

干簧管的结构和工作原理
干簧管的结构和工作原理
干簧管是一种常见的电子开关装置，由于其结构简单、可靠性高，被广泛应用于门磁、计数器、传感器等领域。
它主要由两部分组成：簧片和线圈。
簧片是由磁性材料制成的薄片，具有良好的柔韧性。
通常由两片簧片叠在一起形成一个窄缝。
线圈则是绕制在簧片周围的线圈，通过通电产生磁场。
干簧管的工作原理如下：
1. 当干簧管不通电时，簧片之间的接触是闭合的，导电路径是连通的。
2. 当干簧管通电时，线圈产生磁场，磁场的作用下簧片之间的接触会分离，断开导电路径。
3. 当干簧管断开导电路径时，它可以作为一个开关，控制其他电路的通断。
干簧管的工作原理依赖簧片的磁性材料特性和线圈产生的磁场。
当线圈的电流流经时，产生的磁场会吸引或排斥簧片，从而控制簧片之间的接触。
这种物理现象使得干簧管可以实现电子开关的功能，广泛应用于各种电路控制和传感器应用。
干簧管工作原理和特性(一)
干簧管工作原理和特性（一）干簧管的工作原理在比较敏感的环境下使用干簧开关通常会使用磁铁来激活干簧开管, 清楚的了解这一相互作用对保证传感器正常工作是非常重要的。
传感器可能应用于常开模式, 常闭模式或保持模式上。
于常开模式下, 当有磁铁靠近干簧开关时（反之亦然）干簧片就会关闭, 将磁铁移开后干簧片就会重新打开。
于常闭模式下, 当有磁铁靠近磁簧开关时干簧片就会打开, 将磁铁移开后干簧片就会重新关闭。
于保持模式上, 干簧片可能是在常开或常闭两种状态, 当有磁铁靠近干簧管时干簧片就会改变它们的形态, 如果起初的形态是打开, 现在就会关闭, 当磁铁移开后干簧片仍会保持关闭, 这时将改变了磁极性的磁铁再靠近时干簧片才会打开, 将磁铁移走后干簧片仍会保持打开。
此时再将磁铁的磁极反转并靠近干簧管时开关会再次关闭, 而磁铁移开后仍保持关闭, 于这情况下一个是保持模式传感器或是双稳态传感器。
于以下的图表, 我们会概述当使用磁铁时一些必须注意的要点, 请记住磁场是三维的。
在磁簧开关中永久性磁铁是最常用到的, 其使用方法取决于实际应用, 以下是一些应用方法:由前到后的动作(见图一)；图一, 展示了磁铁由前向后的移动是干簧开关的状态变化。
旋转动作(见图二)；图二, 显示了一个干簧管在磁铁做旋转动作时的状态变化。
环状磁铁平行移动(见图三)；图三, 让干簧开关穿过环状磁铁中心显示出开闭点。
使用磁屏蔽片来改变磁通流(见图四)图四, 磁屏蔽经过干簧管和永久磁铁缩之间时分流了可以干扰干簧开关开合的磁力线。
绕轴转动(见图五)；图五, 做绕轴转动的磁铁对干簧开关开合的干扰。
文章素材来自互联网。
神奇的干簧管 教学设计
神奇的干簧管教学设计教学设计：神奇的干簧管1. 教学目标：a. 学生了解干簧管的原理和结构。
b. 学生掌握干簧管的工作原理和使用方法。
c. 学生能够进行简单的干簧管实验。
2. 教学准备：a. 干簧管模型。
b. 电源和导线。
c. 着重考察干簧管的特性的实验器材，如铁牌等。
d. PowerPoint演示文稿。
3. 教学步骤：第一步：导入（5分钟）a. 向学生介绍干簧管的名字和外形。
b. 引导学生思考干簧管的作用和特点。
第二步：讲授干簧管的原理和结构（10分钟）a. 使用PowerPoint演示文稿向学生介绍干簧管的原理和结构，包括金属片、磁铁和电磁铁的作用。
b. 引导学生理解干簧管的原理，即通过外部电磁场对干簧管施加力，使得金属片弯曲，并改变管内电流的流动。
第三步：讲授干簧管的工作原理和使用方法（10分钟）a. 向学生解释当外界电磁场存在时，金属片将弯曲并接通电路，电流通过管内流动，产生声音。
b. 引导学生理解干簧管的使用方法，包括接入电源，观察金属片弯曲和电流流动的变化，以及调节电流大小对声音的影响。
第四步：进行干簧管实验（25分钟）a. 安排学生小组进行实验，每组一只干簧管模型、电源和导线。
b. 学生按照教师的指导，接通电源，观察金属片弯曲和电流流动的变化，并记录结果。
c. 学生可以尝试调节电流大小，观察并记录对声音的影响。
d. 学生可以用不同的铁牌或磁铁进行实验，观察结果是否有所变化。
第五步：总结和讨论实验结果（10分钟）a. 引导学生总结实验的结果，并让学生解释实验现象的原因。
b. 学生可以互相分享自己的实验结果和观察到的现象。
第六步：课堂练习和作业布置（5分钟）a. 教师可以给学生布置相关的课堂练习和作业，巩固所学内容。
4. 延伸活动：a. 鼓励学生进一步探索干簧管的原理和应用，例如信号传输、声音检测等方面的应用。
b. 学生可以通过查阅相关资料，编写报告或参加展示，向其他同学分享自己的研究成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
神奇的干簧管 学习任务单
学生姓名：辛子桐 学 校：人大附朝阳学校
指导教师：王艳芝
完成时间：2015年12月17日
老师评价 学生完成情况：
√
A —非常好
B —比较好
C —合格
D —需要重做 质性描述及建议： 焊接熟练，能通过干簧管控制电路开关。
任务一 揭秘干簧管
利用磁铁、钢尺和大头针等器材做一个磁化、消磁小实验，把实验现象的照片贴在这里。
通过用火烤可以使磁化了的
曲别针消磁
任务二 认识干簧管的原理及应用
画出门磁报警器的电路图，在家里安装一个门磁报警器，把照片贴在这里。
任务三 制作干簧管控制电路
制作一个干簧管控制的发光二极管电路板，有兴趣的同学可以加装蜂鸣器。
把照片贴在这里。
我的收获和感受
1、消磁原理：磁化后的曲别针受热后，各磁畴的磁矩方向会变得不一致，磁性就会减弱或消失。
2、干簧管很神奇，磁铁能够使发光二极管变亮，其原理是外加的磁场使两片簧片的端点位置产生不同的极性，不同极性的簧片互相吸引闭合。
学生的学籍号 117510621。
