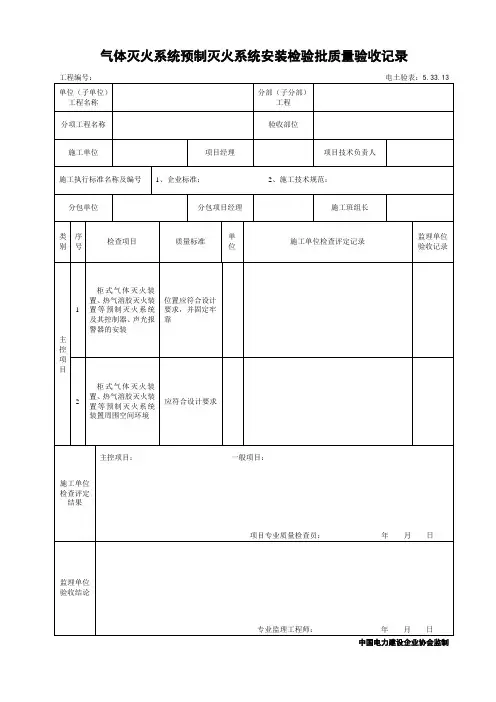

气体灭火系统工程质量记录表

气体灭火系统施工安装

质

量

记

录

气体灭火系统质量保证资料核查表编号：E-1

第册第页图纸会审记录编号：1

第册第页设计变更明细表编号：2

第册第

页

技术交底记录编号：3

第册第页施工技术核定单编号：4

第册第页施工组织设计（方案）编号：5

第册第页

开工报告编号：6

第册第页

设备、材料相关证件汇总表编号：7

注：各种证件整理附后。第册第页

设备开箱检查记录编号：8

第册第页

材料检查记录编号：9

第册第页

气体灭火系统阀门抽样试验记录编号:E-2

第册第页

气体灭火系统选择阀、液体单向阀、高压软管、气体单向阀、阀驱动装置试验记录编号:E-3

第册第页

气体灭火系统施工及验收规范

气体灭火系统施工及验收规范 The latest revision on November 22, 2020

GB50263-2007气体灭火系统施工及验收规范 2007–01–24发布2007–07–01实施其中，第、4.2.1、4.2.4、4.3.2、5.2.2、5.2.7、5.4.6、5.5.4、6.1.5、7.1.2、8.0.3条（款）为强制性条文，必须严格执行。 3.0.8气体灭火系统工程施工质量不符合要求时，应按下列规定处理： 3经返工或更换系统组件、成套装置的工程，仍不符合要求时，严禁验收。条文说明 4.2.1管材、管道连接件的品种、规格、性能等应符合相应产品标准和设计要求。 4.2.4对属于下列情况之一的灭火剂、管材及管道连接件，应抽样复验，其复验结果应符合国家现行产品标准和设计要求。 1设计有复验要求的。 2对质量有疑义的。检查数量：按送检需要量。检查方法：核查复验报告。 4.3.2灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件应符合下列规定： 1品种、规格、性能等应符合国家现行产品标准和设计要求。检查数量：全数检查。检查方法：核查产品出厂合格证和市场准入制度要求的法定机构出具的有效证明文件。 2设计有复验要求或对质量有疑义时，应抽样复验，复验结果应符合国家现行产品标准和设计要求。 5.2.2灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。低压二氧化碳灭火系统的安全阀应通过专用的泄压管接到室外。 5.2.7集流管上的泄压装置的泄压方向不应朝向操作面。 5.4.6气动驱动装置的管道安装后应做气压严密性试验，并合格。 5.5.4灭火剂输送管道安装完毕后，应进行强度试验和气压严密性试验,并合格。 6.1.5调试项目应包括模拟启动试验、模拟喷气试验和模拟切换操作试验，并应按本规范表C-4填写施工过程检查记录。 7.1.2系统工程验收应按本规范表D-1进行资料核查；并按本规范表D-2进行工程质量验收，验收项目有1项为不合格时判定系统为不合格。 8.0.3应按检查类别规定对气体灭火系统进行检查，并按本规范表F做好检查记录。检查中发现的问题应及时处理。

气体灭火系统气体钢瓶检测充装技术文件

气体灭火系统气体钢瓶检测充装技术文件文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）

中电四川（江边）发电有限公司江边水电站气体灭火系统气体钢瓶检测充装技术文件批准：审核：初审：编制：气体灭火系统气体钢瓶检测充装技术文件一、工程项目概况位于四川省甘孜藏族自治州东南部九龙县，是以发电为主的高水头引水式电站。电站闸址距九龙县城约62km，距州府康定308km，至凉山州冕宁县148km，至成昆泸沽火车站183km，闸址和厂址边均有215 省道通过，对外交通比较方便。配套特种消防气体灭火系统，分别安装于地下厂房中央控制室、继电保护室、营地中央控制室共3套IG541钢瓶灭火系统；四号主变室、营地电气库房、弱电机房、档案室共配置5套七氟炳烷预制灭火系统。消防钢瓶设备于2011年安装至今，未进行过气体钢瓶检测。依据国家质技监局颁发的《气瓶检测监察规程》中第69条规定，盛装一般性气体的气瓶，每三年检验一次。(IG541气瓶、二氧化碳气瓶、七氟丙烷气瓶）消防中常用三大气体钢瓶属于其中。为防止气瓶出现不安全事件，需要对特种消防钢瓶进行检测。二、服务范围地下厂房、营地区域气体灭火系统消防气瓶及启动瓶检测充装

三、技术标准本次检测招标必须符合以下标准规范的规定，未尽事宜按国家及行业现行的有关规范、规定、标准执行。 1.《中华人民共和国安全生产法》(国家主席令[2002]第70号)； 2.《气瓶安全技术监察规程》TSG R0006-2014 3.《特种设备安全监察条例》（国务院令第373号（行政法规）） 4.《危险化学品安全管理条例》（国务院令第645号）-2013 5.《特种设备安全技术规范》TSG R0004－2009 6.《特种设备安全法》; 7.《气瓶充装许可规则》 8.《特种设备检验检测机构管理规定》 9.《特种设备检验检测机构质量管理体系要求》 10.消防用无缝钢瓶检测相关标准及规定; 四、服务内容 1.本规范书提出该气体灭火系统气体钢瓶检测充装项目方面的技术要求。本检测项目外观检查，音响检查，内部检查，瓶口螺纹，重量与容积测定，水压试验，瓶阀检验，气密性试验。检测前，应挨个登记气瓶制造标志和检验标志，登记内容包括国别，制造厂名称代号，出厂编号，年月，公称工作压力，水压试验压力，实际容积，实际重量，上次检验日期。

气体灭火系统调试

气体灭火系统调试：气体灭火系统在安装完毕投入使用前，必须进行系统的测定和调试。系统调试时应请监理等有关单位参加。并提前通知相关施工单位做好保护工作。调试过程中要认真做好记录，仔细填写系统调试报告。调试达标后请监理签字认可。调试过程按以下内容进行： 1）试验气体能喷入被试验防护区内，且能从被试验防护区的每个喷嘴喷出。 2）有关控制阀门控制正常。 3）有关声、光报警信号正常。 4）储瓶间内的设备和对应防护区内的输送管道无明显晃动和机械性损坏。 5）管网式气体灭火系统自动控制、手动控制和机械应急操作三种启动方式都能正常运行。气体灭火系统和火灾自动报警系统的联动调试：当气体灭火系统调试完毕，进入正常状体后，再进行系统与火灾自动报警系统的整体调试。在进行联动设备的整体调试前，由公司调试工程师预先编制出详细的各联动模块的联动逻辑关系图后，按要求进行调试。

2）集流管焊接前的制作方法、安装前的要求及油漆颜色（1）应采用机械加工的方法；（2）应做防腐处理；（3）安装前应清晰内腔并封闭出口；（4）集流管外表面应涂红色油漆。 3）选择阀的安装要求（1）选择阀操作手柄应安装在操作面一侧，当安装高度超过 1.7M时应采取便于操作的措施。（2）采用螺纹连接的选择阀，其与管道连接处宜采用活接头；（3）选择阀上应设置标明防护区名称或编号的永久性标志牌，并应将标志牌固定在操作手。管网水压强度试验和气体严密性试验： 1、水压强度试验高压气体灭火系统输送管道的水压试验压力应为工作压力的1.5倍，水压强度试验时将压力升至试验压力后保压5min，检查管道各连接处应无明显滴漏，目测管道应无变形。 2、气压严密性试验高压气体灭火系统输送管道的水压强度试验合格后，还需进行气压严密性试验，加压介质可采用空气或氮气，试验压力为水压强度试验压力2/3，试验时应将压力升至试验压力，关断试验气源后，3min内压力降不应超过试验压力的10%，且用涂刷肥皂水等方法检查防护区外的管道连接处，应无气泡产生。

气体灭火系统气体钢瓶检测充装技术文件

气体灭火系统气体钢瓶检测充装技术文件 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

中电四川（江边）发电有限公司江边水电站气体灭火系统气体钢瓶检测充装技术文件批准：审核：初审：编制：

气体灭火系统气体钢瓶检测充装技术文件一、工程项目概况位于四川省甘孜藏族自治州东南部九龙县，是以发电为主的高水头引水式电站。电站闸址距九龙县城约62km，距州府康定308km，至凉山州冕宁县 148km，至成昆泸沽火车站183km，闸址和厂址边均有215 省道通过，对外交通比较方便。配套特种消防气体灭火系统，分别安装于地下厂房中央控制室、继电保护室、营地中央控制室共3套IG541钢瓶灭火系统；四号主变室、营地电气库房、弱电机房、档案室共配置5套七氟炳烷预制灭火系统。消防钢瓶设备于2011年安装至今，未进行过气体钢瓶检测。依据国家质技监局颁发的《气瓶检测监察规程》中第69条规定，盛装一般性气体的气瓶，每三年检验一次。(IG541气瓶、二氧化碳气瓶、七氟丙烷气瓶）消防中常用三大气体钢瓶属于其中。为防止气瓶出现不安全事件，需要对特种消防钢瓶进行检测。二、服务范围地下厂房、营地区域气体灭火系统消防气瓶及启动瓶检测充装三、技术标准本次检测招标必须符合以下标准规范的规定，未尽事宜按国家及行业现行的有关规范、规定、标准执行。 1.《中华人民共和国安全生产法》(国家主席令[2002]第70号)； 2.《气瓶安全技术监察规程》TSG R0006-2014

3.《特种设备安全监察条例》（国务院令第373号（行政法规）） 4.《危险化学品安全管理条例》（国务院令第645号）-2013 5.《特种设备安全技术规范》TSG R0004－2009 6.《特种设备安全法》; 7.《气瓶充装许可规则》 8.《特种设备检验检测机构管理规定》 9.《特种设备检验检测机构质量管理体系要求》 10.消防用无缝钢瓶检测相关标准及规定; 四、服务内容 1.本规范书提出该气体灭火系统气体钢瓶检测充装项目方面的技术要求。本检测项目外观检查，音响检查，内部检查，瓶口螺纹，重量与容积测定，水压试验，瓶阀检验，气密性试验。检测前，应挨个登记气瓶制造标志和检验标志，登记内容包括国别，制造厂名称代号，出厂编号，年月，公称工作压力，水压试验压力，实际容积，实际重量，上次检验日期。 2.在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供满足本规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。 3.如果供方方没有以书面形式对本技术规范书的条文提出异议，投标方应提供完全满足本技术规范书要求的施工技术标准。 4.供方方须执行本规范书所列标准，有矛盾时，按较高标准执行。 5.供方方须在报名后第三个工作日联系招标方索取钢瓶技术参数，及时对投标文件进行补充。 6.供方方按国家有关法律、法规及政府规范性文件，国家和部颁标准、规范，电力行业标准、规范、地方性文件进行了检测，并出具符合国家国家质技监局颁发的《气瓶检测监察规程》中规定正规报告

气体灭火系统调试步骤

气体灭火系统调试步骤调试步骤：一、调试前进行安装质量检查。 a) 防护区气体灭火系统输送管道是否按照施工图进行施工； b) 再次对灭火剂储存容器、容器阀、选择阀、单向阀、阀驱动器和喷嘴进行外观和安装检查； c) 对气体储存容器的充装量进行称重抽查； d) 对气体储存容器和氮气启动的气源压力进行检查；二、进行系统联动调试前，应对灭火控制器进行功能试验，控制器功能试验应符合下列要求： a) 通电后，控制器面板的各指示灯正常显示； b) 控制器处于无故障状态； c) 灭火控制器的控制程序应为：当防护区内任意一个感烟探测报警时，警铃鸣响；当感温探测器报警时，声光报警器鸣响；同时接通控制模块，关闭相关风阀，延时30s后，电磁阀动作，系统释放灭火剂进行灭火，放气确认灯常亮；系统复位后，恢复正常监视状态。三、气体灭火系统的调试，应对每个防护区进行模拟试验。四、模拟试验前，应断开电磁启动器电源，安上指示灯泡；五、拆下一个探测器的探头，看控制器是否显示故障信号，同时询问消防中心是否显示该防护区的故障信号；六、将防护区任意一个手动转换开关打至手动，该手动转换开关的手动显示灯常亮，同时查看控制器是否显示该手动状态，和查看消防中心是否能显示该信号；七、单点测试压力讯号器，查看消防中心是否能显示动作信号，控制器能否接收该动作信号；八、模拟试验过程：

使防护区的探测器接受模拟火灾信号；当对感烟探测器进行吹烟试验时，警铃铃响；再对感温探测器进行加热，（此时，试验人员迅速撤离防护区）声光报警器鸣响；同时，相关防火阀关闭(控制器应接受并显示该防火阀关闭的信号)，延时30秒后，电磁启动器上的灯泡常亮，且放气确认灯常亮，手动转换开关上的放气灯常亮。系统复位后，手动打开防火阀复位按钮，直至防火阀打开。并检查消防中心是否有该防护区的一级报警信号、二级报警信号。九、使防护区接受紧急释放按钮信号，该防护区的有关声、光报警信号及其他动作信号同以上一致；十、使防护区接受紧急释放按钮信号，在系统进入延时前，按下紧急中断按钮，查看该系统是否被中断，相应声、光信号被中断；然后，对紧急中断按钮进行复位，查看系统是否恢复释放功能；十一、使防护区接受紧急释放按钮信号，在系统进入延时前，将手自动转换开关打至手动状态，查看系统是否被中断；十二、对防护区进行模拟喷放试验。 a) 抽检防护区进行模拟喷放试验，数量按防护区总数的10%进行抽检； b) 试验介质采用氮气； c) 氮气储存容器结构、型号和规格应采用深圳地铁项目采用的灭火剂储存容器的规格100L； d) 氮气的充装压力应与深圳地铁项目采用的灭火剂储存压力相等4.2MPa； e) 氮气储存容器数量不应小于1个； f) 对防护区进行自动控制，其动作程序与本方案中第二条一致；但是，其中电磁启动器应接通电源，不再采用灯泡代替； g) 模拟喷放试验结果，应符合：一、试验气体能从被试验防护区的每个喷嘴喷出；二、相关声、光报警系统正确；三、相关防火阀、压力开关和电磁阀动作正常；四、气瓶间内的设备及灭火剂输送管道应无明显晃动；十三、试验后，应将系统恢复到正常工作状态；

气体灭火系统档案验收自评报告

南昌轨道交通1号线一期工程气体灭火系统集成采购及安装项目档案验收自评报告项目经理：杭州新纪元消防科技有限公司南昌轨道交通1号线一期工程气体灭火系统集成采购及安装项目项目经理部 2015年12月20日

目录一、工程概况 (1) 二、验收范围说明 (2) 三、自评依据 (2) 四、项目档案基础管理工作 (3) 五、项目档案的完整、准确、系统情况 (4) 六、项目档案的安全 (5) 七、预验收问题整改情况.................................................. 错误！未定义书签。八、自评结论 (5)

一、工程概况 1、工程概况南昌市轨道交通1号线一期工程起点为双港大道站，终点为奥体中心站。1号线一期工程线路长约28.843km，均为地下线，共设地下车站24座，平均站间距1239m。全线共设1个定修段和1座停车场、两个主变及1 个控制中心。在未来的二期工程中，线路北端规划延伸4个车站（其中包括1个地下站，3个高架站），线路东端还将延伸1个地下站。南昌地铁1号线一期工程24座车站、1座中间风井、1座控制中心设有气体全自动灭火系统。气体灭火系统主要用于扑救忌水场所和重要电器设备的火灾，灭火介质采用惰性气体IG-541。各工点的气体灭火系统是相对独立的，其报警控制部分自成系统，并与各自工点的消防报警控制系统（FAS）相接，由消防报警控制系统（FAS）实施。全线共有管网子系统76套，其中单元独立式子系统4套，组合分配式72套，实行全淹没灭火方式。本项目采用的灭火剂储存钢瓶数量共计1331个，保护的独立防护区共有346个。气体灭火系统项目安装工程（监理一标）双港站、蛟桥站、长江路站（含中间风井）、珠江路站共安装IG541混合气体灭系统15套，保护区57个，共安装IG541混合气体气瓶219只。系统控制主机5台，现场控制盘57台，烟感124只，温感269只，启停按钮83只，警铃57只，声光报警器163只，放气指示灯88只。气体灭火系统项目安装工程（监理二标）八一桥西站、会展路站、绿茵路站、地铁大厦、秋水广场站、中山西路站和控制中心共安装IG541混合气体灭系统19套，保护区94个，共安装IG541混合气体气瓶395只。系统控制主机7台，现场控制盘94台，烟感271只，温感543只，启停按钮147只，警铃94只，声光报警器312只，放气指示灯158只。气体灭火系统项目安装工程（监理三标）子固路站、八一馆站、八一广场站、丁公路北站、师大南站、彭家桥站共安装IG541混合气体灭系统19套，保护区84个，共安装IG541混合气体气瓶321只。系统控制主机6台，现场控制

气体灭火系统气体钢瓶检测充装技术文件

中电四川（江边）发电有限公司江边水电站气体灭火系统气体钢瓶检测充装技术文件批准：审核：初审：编制：

气体灭火系统气体钢瓶检测充装技术文件一、工程项目概况位于四川省甘孜藏族自治州东南部九龙县，是以发电为主的高水头引水式电站。电站闸址距九龙县城约62km，距州府康定308km，至凉山州冕宁县148km，至成昆泸沽火车站183km，闸址和厂址边均有215 省道通过，对外交通比较方便。配套特种消防气体灭火系统，分别安装于地下厂房中央控制室、继电保护室、营地中央控制室共3套IG541钢瓶灭火系统；四号主变室、营地电气库房、弱电机房、档案室共配置5套七氟炳烷预制灭火系统。消防钢瓶设备于2011年安装至今，未进行过气体钢瓶检测。依据国家质技监局颁发的《气瓶检测监察规程》中第69条规定，盛装一般性气体的气瓶，每三年检验一次。(IG541气瓶、二氧化碳气瓶、七氟丙烷气瓶）消防中常用三大气体钢瓶属于其中。为防止气瓶出现不安全事件，需要对特种消防钢瓶进行检测。二、服务范围地下厂房、营地区域气体灭火系统消防气瓶及启动瓶检测充装三、技术标准本次检测招标必须符合以下标准规范的规定，未尽事宜按国家及行业现行的有关规范、规定、标准执行。 1.《中华人民共和国安全生产法》(国家主席令[2002]第70号)； 2.《气瓶安全技术监察规程》TSG R0006-2014 3.《特种设备安全监察条例》（国务院令第373号（行政法规））

4.《危险化学品安全管理条例》（国务院令第645号）-2013 5.《特种设备安全技术规范》TSG R0004－2009 6.《特种设备安全法》; 7.《气瓶充装许可规则》 8.《特种设备检验检测机构管理规定》 9.《特种设备检验检测机构质量管理体系要求》 10.消防用无缝钢瓶检测相关标准及规定; 四、服务内容 1.本规范书提出该气体灭火系统气体钢瓶检测充装项目方面的技术要求。本检测项目外观检查，音响检查，内部检查，瓶口螺纹，重量与容积测定，水压试验，瓶阀检验，气密性试验。检测前，应挨个登记气瓶制造标志和检验标志，登记内容包括国别，制造厂名称代号，出厂编号，年月，公称工作压力，水压试验压力，实际容积，实际重量，上次检验日期。 2.在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供满足本规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。 3.如果供方方没有以书面形式对本技术规范书的条文提出异议，投标方应提供完全满足本技术规范书要求的施工技术标准。 4.供方方须执行本规范书所列标准，有矛盾时，按较高标准执行。 5.供方方须在报名后第三个工作日联系招标方索取钢瓶技术参数，及时对投标文件进行补充。 6.供方方按国家有关法律、法规及政府规范性文件，国家和部颁标准、规范，电力行业标准、规范、地方性文件进行了检测，并出具符合国家国家质技监局颁发的《气瓶检测监察规程》中规定正规报告 7.供方提供“三证”以外，必须具有《安全生产许可证》、并且取得公安部认定

气体灭火调试方案

气体灭火系统调试方案一、定额说明：气体灭火系统装置调试包括模拟喷气试验、备用灭火器贮存容器切换操作试验，按试验容器的规格（L），分别以“个”为计量单位。试验容器的数量包括系统调试、检测和验收所消耗的试验容器的总数，试验介质不同时可以换算。二、劳动力、材料气体灭火装置需要参与火灾报警及联动系统调试，系统装置调试的所需材料包括：大膜片、小膜片、锥形堵块、金属密封垫、聚四氟乙烯垫；辅材包括：试验介质(氮气40升) 试验容器40升。根据《吉林省安装工程计价定额》（JLJD-AZ-2009）中定额中1个90L气体灭火装置调试需要14.4个工日（每工日按8小时工作时间计算），1个120L气体灭火装置调试需要19.8个工日。三、依据的标准：《吉林省安装工程计价定额》（JLJD-AZ-2009）按GB50263-2007《气体灭火系统施工及验收规范》的要求进行模拟手动启动调试。四、安全要求（1）调试工作由施工组长全面负责，所有参加人员必须听从施工组长的指挥，在进行任何操作时，必须请示组长同意后方可进行操作。（2）在调试工作前，必须对参加人员都有明确的分工，并有明确的责任。（3）在进行调试前，必须对所有进行调试的设备进行全面进行检查，保证所有的设备都符合调试要求。（4）在调试前，应对所可能发生故障做好相应的预防措施。（5）在调试前，应对调试区域内的工作人员进行通知，让工作人员知道进行消防调试，可能发生报警音响或其它情况时，不要惊慌。五、调试步骤 A．进行全面的检查（1）检查驱动器的电源未连接。

（2）检查驱动瓶和灭火剂瓶的保险销和铅封都应完好。（3）检查驱动瓶气体压力都应在规定范围之内。（4）检查灭火剂瓶的称重装置应完好，报警装置正常。（5）检查驱动瓶和灭火剂瓶的标志都应完好和正确。（6）检查选择阀的标志完好正确。（7）检查各气体管道的连接口安装牢固。（8）检查信号反馈装置的接线应正确可靠。（9）检查防护区的手动启动和停止按钮应完好，保护措施应完整。（10）检查气体喷放指示灯外观应完好，接线应正确可靠。（11）检查火灾自动报警控制器应在正常运行中，联动控制应在手动控制状态，控制电源工作正常。 B．单项调试（1）调试信号反馈装置应正常，放气指示灯能按要求指示。（2）防护区外的手动启动按钮调试应正常，声光警报器应动作。（3）防护区外的手动紧急停止按钮调试应正常。（4）报警控制器面板上的手动启动按钮调试应正常，延时时间应符合要求。（5）报警控制器面板上的手动停止按钮应在延时期间内，能中断启动灭火程序。（6）试验称重报警装置都应能正常报警，并报警指示正确。 C．手动调试（1）在选定区域的驱动瓶，将电磁驱动器拆下接上电源（或不拆电磁驱动器，在电源上加接一个万用表进行测量）。（2）操作防护区外的手动按钮，各动作程序应符合要求。（3）操作报警控制器面板上的启动按钮，并在延时期内，按下防护区外紧急停止按钮，各动作程序应符合要求。（4）操作报警控制器面板上的启动按钮，记录延时时间，观察各动作程序应符合要求。D．验收

气体灭火系统施工方案精修订

气体灭火系统施工方案 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-

气体灭火施工方案施工准备： 1、认真熟悉图纸，参照以下施工规范进行施工：1）建筑设计防火规范（GB- 50016-2006）2）气体灭火系统施工及验收规范（GB-50263-2007）3）洁净气体灭火剂剂系统标准4）工业金属管道工程施工及验收规范5）惰性气体IG541灭火系统施工验收规范6）其他与本工程有关的设计规范及规程。 2、施工机具：套丝机、割管机、台钻、手电钻、电焊机、卷尺等。材料进场： 1、管材、管道连接件应符合以下规定：1）品种、规格、性能等应符合相应产品标准和设计要求，且应有出厂合格证与质量检测报告。2）镀锌层不得有脱落、破损等缺陷。3）螺纹连接件不得有断纹、缺纹等现象。 2、成套装置与灭火剂贮存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系等系统组件，灭火剂输送管道及管道连接件的产品因具备下列要求：1）出厂合格证和市场准入制度要求的有效证明文件应符合要求。2）系统组件无碰撞变形及其他机械性能性损伤。3）组件外露非机械加工表面保护涂层完好。4）铭牌清晰、牢固、方向正确。5）同一规格的灭火剂贮存容器，其高度差不宜超过20mm。6)同一规格的驱动气体贮存容器，其高度差不宜超过10mm。

3、系统中采用的不能复验的产品，应具有生产厂出具的同批产品检验报告与合格证。 4、对属于设计有复验要求的或对质量有疑义的灭火剂、管材及管道连接件，应抽样复验，其复验结果应符合国家现行产品标准和设计要求。 5、阀驱动装置应符合以下要求：1）电磁驱动器的电源电压应符合系统设计要求。通电检查电磁铁芯，其行程应能满足系统启动要求，且动作灵活，无卡阻现象。2）气动驱动气体贮存容器内气体压力不应低于设计压力，且不得超过设计压力的5%。气体驱动管道上的单向阀应启闭灵活，无卡阻现象。3）机械驱动装置应传动灵活，无卡阻现象。管道支、吊架安装： 1、管道应固定牢靠，管道支、吊架的最大间距应符合下表规定支、吊架之间最大间距 2、支架与末端喷嘴间的间距不应大于500mm。 3、支架安装形式详见附图。

气体灭火系统的检测与验收

编订：__________________ 审核：__________________ 单位：__________________ 气体灭火系统的检测与验收 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号：KG-AO-6588-88 气体灭火系统的检测与验收使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。气体灭火系统安装调试完成后，委托具有相应资质的消防设施检测机构进行技术检测。系统部件及功能检测要全数进行检查。检查包括直观检查、安装检查和功能检查等内容。一、系统检测 (一)储瓶装置间储瓶间检查要求： 1.储存装置间门外侧中央贴有“气体灭火储瓶间”的标牌； 2.管网灭火系统的储存装置宜设在专用储瓶间内，其位置应符合设计文件，如设计无要求，储瓶间宜靠近防护区； 3.储存装置间内设应急照明，其照度应达到正常工作照度。

（二）高压储存装置 1.直观检查要求（1）贮存容器无明显碰撞变形和机械性损伤缺陷，贮存容器表面应涂红色，防腐层完好、均匀，手动操作装置有铅封；（2）储存装置间的环境温度为-10℃～50℃；高压二氧化碳储存装置的环境温度为0℃～49℃。 2.安装检查要求（1）贮存容器的规格和数量符合设计文件要求，且同一系统的贮存容器的规格、尺寸要一致，其高度差不超过20mm；（2）贮存容器表面应标明编号，容器的正面应标明设计规定的灭火剂名称，字迹明显清晰。储存装置上应设耐久的固定铭牌，标明设备型号、储瓶规格、出厂日期；每个储存容器上应贴有瓶签，并标有灭火剂名称、充装量、充装日期和储存压力等；（3）贮存容器必须固定在支架上，支架与建筑构件固定，要牢固可靠，并做防腐处理；操作面距墙或

气体灭火系统施工方案

气体灭火系统施工方案编制：审核：批准：中铁十九局集团电务工程有限公司乌鲁木齐轨道交通产业总部基地控制中心设备安装工程03合同段项目经理部二O一八年九月一日

目录一、本标段工程概述 (03) 二、编制依据 (03) 三、施工特点 (04) 四、施工准备 (04) 五、主要施工部署和施工工艺 (05) 六、交工验收 (15) 七、工程质量目标保证措施 (15) 八、安全及文明施工保证措施 (17) 九、文件和资料管理措施 (19)

一、本标段工程概述 1.工程名称：乌鲁木齐轨道交通产业总部基地项目-线网控制中心及附属工程。 2.建设地点：本程位于乌鲁木齐市经开区，卫星路与黄山街交汇处西南侧。 3.建设单位：乌鲁木齐市城市轨道集团有限公司 4.建设层数及高度：C座层数6层，层高，1-4层每层高度、5层夹层层高，5层层高，6层层高4m 5.建筑主要功能：C座为控制中心，框架（建筑隔震）结构； 6.合同段：塔楼 C 座地上部分(含 01、02 合同段气体灭火系统设备采购) 二、编制依据《地铁设计规范》（GB 50157-2013）《洁净药剂灭火系统标准》（美国防火学会NFPA2001标准2000年版）《惰性气体灭火剂》（GB20128-2006 ）《气体灭火系统及部件》（GB25972-2010）《气体灭火系统设计规范》（GB50370-2005）《气体灭火系统施工及验收规范》（GB50263-2007）《工业金属管道工程施工质量验收规范》（GB50184-2011）《火灾自动报警系统设计规范》（GB50116-2013）《火灾自动报警系统施工及验收规范》（GB50166－2007）《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《点型感烟火灾探测器》（GB4715-2005）《火灾报警控制器》（GB4717-2005）

气体灭火系统检验规程

辽宁省地方标准 DB 21/T1207-2000 气体灭火系统检验规程 1 总则 1.1 为了保证建筑工程气体灭火系统施工安装质量，规范建筑工程气体灭火系统质量检验评定行为，消防监督机构实施验收和监督管理提供技术依据，参照国家有关技术标准和规范，制定本规程。 1.2 本规程规定了建筑工程气体灭火系统检验的一般规定、检验项目及分类、技术要求、检验方法和检验规则。 1.3 本规程适用于本省行政区域内一般工业与民用建筑中设置的二氧化碳灭火系统、卤代烷1211灭火系统和卤代烷1301灭火系统的质量检验评定。其他气体灭火系统的检验可参照本规程或厂家提供的企业标准执行。本规程不适用于生产和贮存火药、炸药、火工品等有爆炸危险场所的气体灭火系统的检验评定。 1.4 本规程检验项目的分类是根据被检项目在整个气体灭火系统中，对系统运行的起作用的重要程度确定的。 A类项（关键项）：系指直接关系到气体灭火系统运行功能和可能对人身安全造成危害的项目。 B类项（主要项）：系指对气体灭火系统工程质量有重要影响，可能间接影响气体灭火系统功能的项目。 C类项（一般项）：系指对气体灭火系统工程质量有轻微影响，消防规范、标准中规定需要检验的项目。 1.5 本规程规定的“应符合设计要求”中的“设计要求”，系指符合国家有关建筑设计防火规范规定或规范无明确规定但经消防监督机构审核批准的设计要求。辽宁省质量技术监督局2000-12-25批准2001-03-01实施

2 一般规定 2.1 在施工单位对气体灭火系统调试检验合格后，建设单位方可提出竣工验收检验申请。 2.2 检验前，申请检验单位必须提供下列文件资料： a)检验申请； b)设计图样、设计变更单及竣工图； c)建筑工程设计消防监督审核意见书； d)地下及隐蔽工程记录； e)系统调试报告； f)系统主要设备、材料的检验报告及有关资料。 2.3 检验过程中，若发现下列情况之一，检验单位有权中止检验。 a)系统功能不全，不能联动。 b)系统主要设备、零部件损坏，建设（施工）单位不能及时提供合格设备、零部件。 3 检验项目及分类建筑工程气体灭火系统的检验项目及分类见表1。表 1

气体灭火系统验收规范强制性条文及说明

3.0.8气体灭火系统工程施工质量不符合要求时，应按下列规定处理： 1返工或更换设备，并应重新进行验收。 2经返修处理改变了组件外形但能满足相关标准规定和使用要求，可按经批准的处理技术方案和协议文件进行验收。 3经返工或更换系统组件、成套装置的工程，仍不符合要求时，严禁验收。 4.2.1管材、管道连接件的品种、规格、性能等应符合相应产品标准和设计要求。检查数量：全数检查。检查方法：核查出厂合格证与质量检验报告 4.2.4对属于下列情况之一的灭火剂、管材及管道连接件，应抽样复验，其复验结果应符合国家现行产品标准和设计要求。 1设计有复验要求的。 2对质量有疑义的。检查数量：按送检需要量。检查方法：核查复验报告。 4.3.2灭火剂储存容器及容器阀、单向阀、连接管、集流管、选择阀、安全泄放装置、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件应符合下列规定： 1品种、规格、性能等应符合国家现行产品标准和设计要求。检查数量：全数检查。检查方法：核查产品出厂合格证和市场准入制度要求的法定机

构出具的有效证明文件。2 设计有复验要求或对质量有疑义时，应抽样复验，复验结果应符合国家现行产品标准和设计要求。检查数量：按送检需要量。检查方法：核查复验报告。 5.2.2灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。低压二氧化碳灭火系统的安全阀应通过专用的泄压管接到室外。检查数量：全数检查。检查方法：观察检查。 5.2.7集流管上的泄压装置的泄压方向不应朝向操作面。检查数量：全数检查。检查方法：观察检查。 5.4.6气动驱动装置的管道安装后应做气压严密性试验，并合格。检查数量：全数检查。检查方法：按本规范第E.1节的规定执行。 E.1管道强度试验和气密性试验方法 E.1.1水压强度试验压力应按下列规定取值： 1对高压二氧化碳灭火系统，应取15.0MPa；对低压二氧化碳灭火系统，应取4.0MPa。 2对IG541混合气体灭火系统，应取13.0MPa。 3 对卤代烷1301灭火系统和七氟丙烷灭火系统，应取1.5倍系统最大工作压力，系统最大工作压力可按表E取值。 E.1.2进行水压强度试验时，以不大于0.5MPa/s的速率缓慢升压至试验压力，保压5min，检查管道各处无渗漏，无变形为合格。 E.1.3当水压强度试验条件不具备时，可采用气压强度试验代替。气压强度试验压力取值：二氧化碳灭火系统取80%水压强度试验

气体灭火系统组件的安装与调试(最新版)

( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改气体灭火系统组件的安装与调试(最新版) Safety management is an important part of production management. Safety and production are in the implementation process

气体灭火系统组件的安装与调试(最新版) 气体灭火系统的安装调试、检测验收包括灭火剂储存装置安装、选择阀及信号反馈装置安装、灭火剂输送管道安装、系统调试和系统检测验收等内容。一、安装要求（一）灭火剂储存装置安装 1.储存装置的安装位置要符合设计文件的要求； 2.灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。低压二氧化碳灭火系统的安全阀要通过专用的泄压管接到室外； 3.储存装置上压力计、液位计、称重显示装置的安装位置便于人员观察和操作； 4.储存容器的支架、框架固定牢靠，并做防腐处理； 5.储存容器宜涂红色油漆，正面标明设计规定的灭火剂名称和储存容器的编号；

6.安装集流管前检查内腔，确保清洁； 7.集流管上的泄压装置的泄压方向不应朝向操作面； 8.连接储存容器与集流管间的单向阀的流向指示箭头应指向介质流动方向； 9.集流管应固定在支、框架上，支、框架应固定牢靠，并做防腐处理。（二）选择阀及信号反馈装置的安装 1.选择阀操作手柄安装在操作面一侧，当安装高度超过1.7m时采取便于操作的措施； 2.采用螺纹连接的选择阀，其与管网连接处宜采用活接； 3.选择阀的流向指示箭头要指向介质流动方向； 4.选择阀上要设置标明防护区或保护对象名称或编号的永久性标志牌，并应便于观察； 5.信号反馈装置的安装符合设计要求。（三）阀驱动装置的安装 1.拉索式机械驱动装置的安装要求：

气体灭火检测报告

气体灭火系统检测报告细项表检测项目检测内容类别检测结果备注瓶组与储罐外观检查贮存容器外观无明显碰撞变形、缺陷，组件固定牢固，操作装置的铅封完好。 C 贮存容器压力表无明显机械损伤，压力表在同一系统中的安装方向一致，其正面朝向操作面。 C 贮存容器标明设计规定的灭火剂名称、贮存容器的编号、充装量、充装压力、充装日期。 C 查验贮存容器强度和严密性试验合格证。 A 灭火剂充装量及充装压力同一防护区各贮存容器内充装灭火剂量和充装压力均相等。 C 贮存容器中充装的二氧化碳损失量不大于10%，当损失量达到设定值时称重装置发出报警信号。 B 贮存容器的安装贮存容器必须固定在支架上，支架与建筑构件固定牢固可靠，释放灭火剂时不得产生晃动，且作防腐处理。 C 贮瓶间内环境室内温度为0-49℃；室内湿度不大于85％(RH)。 C 贮瓶间照明灯照度不得低于150Lx。 C 管道及部件集流管集流管表面保护涂层光洁、平整，无锈蚀，外观无变形及其他机械性损伤。 C 集流管支、框架固定牢靠，且作防腐处理。 C 安装有泄压装置的集流管，泄压装置的泄压方向不得朝向操作面和人员通道。 C 查验集流管水压强度和严密性试验合格证。 A 单向阀外观应无加工缺陷，无碰撞损伤，液体单向阀的安装方向与灭火剂流动方向一致，铭牌标志齐全。 C 选择阀外观应无加工缺陷，无碰撞外伤，每个选择阀上均设置标明防护区名称或编号的永久性标志牌，并将其固定在操作手柄附近。 C 选择阀操作手柄安装在操作面一侧。 C 驱动装置气体驱动装置外观:驱动气体贮存容器无明显碰撞变形，手动启动装置上有完整铅封，驱动装置标明驱动介质名称、防护区名称的编号。 C 手动和重力驱动装置拉索导管和保护盒必须固定牢固，拉索用钢管保护，转弯处采用专用导向滑轮,末端拉手设在专业保护盒内。 C 物体重力为驱动力的机械驱动装置时，下落行程中无阻挡。 C 现场检测人：技术复核人：批准人：

气体灭火系统调试方案

气体灭火系统调试方案一、模拟启动试验调试时，应对所有防护区或保护对象按照以下规定进行系统手动、自动模拟启动试验，并应合格。 1、手动模拟启动试验可按下述方法进行：（1）按下手动启动按钮，观察相关动作信号及联动设备动作是否正常（如发出声、光报警，启动输出端的负载响应，关闭通风空调、防火阀等）；（2）人工使压力信号反馈装置动作，观察相关防护区门外的气体喷方指示灯是否正常。 2、自动模拟启动试验可按下述方法进行：（1）将灭火控制器的启动输出端与灭火系统相应的防护区驱动装置连接。驱动装置应与阀门的动作机构脱离。也可以用一个启动电压、电流与驱动装置的启动电压、电流相同的负载代替；（2）人工模拟火警使防护区内任意一个火灾探测器动作，观察单一火警信号输出后，相关报警设备动作是否正常（如警铃、蜂鸣器发出报警声等）；（3）人工模拟火警使该防护区内另一个火灾探测器动作，观察符合火警信号输出后，相关动作信号及联动设备动作是否正常（如发出声、光报警，启动输出端的负载，关闭通风空调、防火阀等）。 3、模拟启动试验结果应符合下列规定：

（1）延迟时间与设定时间相符，响应时间满足要求；（2）有关声、光报警信号正确；（3）联动设备动作正确；（4）驱动装置动作可靠。二、模拟喷气试验调试时，应对所有防护区或保护对象按照下列规定进行模拟喷气试验，并合格。 1、七氟丙烷灭火系统模拟喷气试验不应采用七氟丙烷灭火剂，宜采用氮气或压缩空气。氮气或压缩空气储存容器与被试验的防护区或保护对象用的灭火剂储存容器的结构、型号、规格应相同，连接与控制方式应一致，氮气或压缩气体的充装压力按设计要求执行。氮气或压缩气体储存容器数不应少于灭火剂储存容器数的20%，且不得少于1个。 2、模拟喷气试验宜采用自动启动方式。 3、模拟喷气试验结果应符合下列规定：（1）延迟时间与设定时间相符，响应时间满足要求；（2）有关声、光报警信号正确；（3）有关控制阀门工作正常；（4）信号反馈装置动作后，气体防护区门外的气体喷放指示灯应正常工作；（5）储存容器间内的设备和对应防护区或保护对象的灭火剂输送管网无明显晃动和机械损伤；

柜式七氟丙烷气体灭火系统施工流程

柜式七氟丙烷气体灭火系统施工流程 1.1系统简介我厂生产的无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短，灭火速度快，该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘（见GST单区气体控制盘安装使用说明书）。启动方式为自动控制、手动电气控制和机械应急手动控制三种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。图例：

1.放气指示灯 2.紧急启停按钮 3.声光报警器 4.火灾探测器 5.电气控制线路 6.柜式灭火系统 7.压力开关 8.电磁驱动器 9.报警控制装置规格参数：

1.2系统安装本系统的安装场所应符合下列要求： (1) 环境温度为0℃～50℃，且干燥、通风良好； (2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击； (3) 整个柜体必须能安装平稳，不允许倾斜； (4) 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷之前，应做到关闭； (5) 当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口。 (6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方，并靠近墙体安装。喷嘴的喷射方向应朝防护区。本系统安装时，应按照下列顺序进行： 1.将柜体放置在保护区内指定位置。 2.将灭火剂瓶组放入柜体中，位置靠后并居中，放入时不得产生过大冲击，不得使瓶组倾倒。 3.用连接螺母连接管路组件与瓶组的容器阀出口，注意与容器阀出口连接需要先将连接螺母拧到管路上（此处为左旋螺纹），旋入深度为连接管的密封圆弧面与连接螺母的右端螺纹底面基本重合，再将右端螺纹与容器阀出口连接（手

气体灭火定期检验标准及相关说明

气体灭火定期检验标准及相关说明气体灭火系统（常见有七氟丙烷、IG541及高压二氧化碳灭火系统）其瓶组由阀门、钢瓶、压力表、虹吸管等组成。阀门和钢瓶都长期处于高压状态下，造成阀门及钢瓶处于疲劳状态，而且阀门内部构造采用尼龙或聚四氟乙烯材料进行密封，都属于易损件，长期疲劳容易损坏，造成密封不严，发生泄漏。气体灭火系统其灭火剂储存容器（即钢瓶）均为高压容器应进行相应气瓶定期检验及评定标准才可使用。因此气体灭火瓶组必须进行定期检测。定期检测依据 1．GB50263-2007《气体灭火系统施工及验收规范》； 2．GB50016-2006《建筑设计防火规范》； 3．GB50370-2005《气体灭火系统设计规范》； 4．GB50263-2007《气体灭火系统施工及验收规范》； 5．GB13075-1999《钢质焊接气瓶定期检验与评定》； 6．GB13004-1999《钢质无缝气瓶定期检验与评定》； 7．《气瓶安全监察规程》根据以上标准，一旦气体灭火瓶组超过质保期壹年就必须进行相关检测，以确保瓶组及灭火安全。附录一定期检测规定节选附表一气体灭火系统维护检查记附录二气体灭火系统维护保养工作流程附录三气体灭火系统维护保养工艺流程（框图）

附录一一、依据?中华人民共和国消防法?规定：第二章“火灾预防”中的第十六条中的第（二）条款中规定：按照国家标准、行业标准配置消防设施、器材，设置消防安全标志，并定期组织检验、维修，确保完好有效；第（三）条款中规定：对建筑消防设施每年至少进行一次全面检测，确保完好有效，检测记录应当完整准确，存档备查。二、依据GB50263-2007《气体灭火系统施工及验收规范》规定： 8.0.2 气体灭火系统应由经过专门培训，并经考试合格的专人负责定期检查和维护。 8.0.3 应按检查类别规定对气体灭火系统进行检查， 8.0.6.2 高压二氧化碳灭火系统、七氟丙烷管网灭火系统及IG541灭火系统等系统的检查内容及要求应符合下列规定： 1）灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等全部系统组件应无碰撞变形及其他机械性损伤，表面应无锈蚀，保护涂层应完好，铭牌和保护对象标志牌应清晰，手动操作装置的防护罩、铅封和安全标志应完整。 2）灭火剂和驱动气体储存容器内的压力，不得小于设计储存压力的90 %。 8.0.7每季度应对气体灭火系统进行1次全面检查，并应符合下列规定： 1可燃物的种类、分布情况，防护区的开口情况，应符合设计规定。 2储存装置间的设备、灭火剂输送管道和支、吊架的固定，应无松动。 3连接管应无变形、裂纹及老化。必要时，送法定质量检验机构进行检测或更换。 4各喷嘴孔口应无堵塞。 5对高压二氧化碳储存容器逐个进行称重检查，灭火剂净重不得小于设计储存量的 90 %。 8.0.8每年应对每个防护区进行1次模拟启动试验及1次模拟喷气试验。 8.0.9钢瓶的维护管理应按国家现行《气瓶安全监察规程》的规定执行。灭火剂输送管道耐压试验周期应按《压力管道安全管理与监察规定》的规定执行。
