颚式破碎机技术协议利民
PEX300x1300颚式破碎机技术规范书及技术协议
XXX有限公司硅锰合金成品加工项目PEX-300×1300颚式破碎机技术规范书一、PEX300*1300)颚式破碎机技术参数表（3台）:二、设备制造的通用技术标准执行《重型机械标准》：设备制造的备料、焊接、铸造、切削加工、装配及防锈涂装等各工序过程中分别执行下述标准：1、零件材质应符合有关标准的规定并经过检验合格。
2、产品检验应符合JB/T5000.1-1998《产品检验通用技术条件》。
3、切削加工应符合JB/T5000.9-1998《切削加工件通用技术条件》。
4、焊接件应符合JB/T5000.3-1998《焊接件通用技术条件》。
5、铸钢件应符合JB/T5000.6-1998《铸钢件通用技术条件》。
6、铸钢件补焊应符合JB/T5000.7-1998《铸钢件补焊通用技术条件》。
7、锻件应符合JB/T5000.8-1998《锻件通用技术条件》。
8、装配应符合JB/T5000.10-1998《装配通用技术条件》。
9、配管应符合JB/T5000.11-1998《配管通用技术条件》。
10、涂装应符合JB/T5000.12-1998《涂装通用技术条件》。
11、铸钢件无损探伤应符合JB/T5000.14-1998《铸钢件无损探伤通用技术条件》。
12、锻钢件无损探伤应符JB/T5000.15-1998《锻钢件无损探伤通用技术条件》。
13、钢焊缝手工超声波探伤方法和结果分析应符合GB11345-89标准规定。
14、防锈包装应符合GB4879-85的有关规定。
15、包装储运图示标志应符合GB191-90的有关规定。
16、包装应符合JB/T5000.13-1998《包装通用技术条件》。
17、以上标准如有更新，则严格按国家现行最新标准及规范执行。
三、安装调试：供方负责整个设备的指导安装调试，满足需方的生产需要求。
四、验收：1、合同签订后三日内提供安装图、基础图。
2、发货时要求附上检验合格证、安装说明书及安装图，易损件型号及图纸2套。
颚式破碎机安全技术交底模板
一、交底对象1. 施工单位全体作业人员2. 施工现场管理人员二、交底目的为确保颚式破碎机在施工过程中的安全运行，防止事故发生，特进行安全技术交底。
三、交底内容1. 颚式破碎机基本结构及工作原理颚式破碎机主要由进料口、颚板、动颚、固定颚、弹簧、电机等部分组成。
工作时，通过电机的驱动，使动颚作周期性的往复运动，从而实现物料的破碎。
2. 颚式破碎机操作规程（1）启动前检查：检查设备各部位是否完好，电机、传动带、轴承等部件是否有松动现象，油位是否正常，冷却水是否畅通。
（2）启动：按下启动按钮，启动电机，观察设备运行是否正常。
（3）运行：运行过程中，密切观察设备各部位运行状态，发现异常立即停机检查。
（4）停机：设备运行过程中，如需停机，应先降低物料进料量，待物料输送完毕后，关闭进料口，再停机。
3. 安全注意事项（1）操作人员必须经过专业培训，熟悉设备性能和操作规程。
（2）操作人员必须穿戴好安全帽、防护眼镜、工作服等劳动保护用品。
（3）严禁在设备运行过程中进行检修、清洁等工作。
（4）严禁将手或身体其他部位伸入设备内部。
（5）设备周围应设置明显的警示标志，确保操作人员及其他人员安全。
（6）严禁超负荷运行，以免损坏设备。
（7）设备运行过程中，如发现异常，应立即停机检查，排除故障后方可继续运行。
（8）定期检查设备各部位磨损情况，及时更换磨损严重的部件。
4. 事故应急处理（1）发生事故时，立即停止设备运行，切断电源。
（2）迅速组织人员进行救援，确保伤者安全。
（3）对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
四、交底人（姓名）五、接受人（姓名）六、交底日期（年月日）七、备注1. 本交底内容为模板，具体操作时应根据实际情况进行调整。
2. 施工单位应定期对作业人员进行安全技术培训，确保作业人员掌握设备操作和安全注意事项。
3. 施工现场管理人员应加强对颚式破碎机的监督检查，确保设备安全运行。
颚式破碎机技术协议
合同编号：工程编号：CD-2008-2复摆颚式破碎机技术协议承德建龙特殊钢有限公司（以下简称“需方”）决定将五氧化二钒工程复摆颚式破碎机委托马鞍山市得盛机械制造有限公司（以下简称“供方”）进行成套制造供货，需方同意从供方购买，供方同意供给需方采购的设备和技术服务，供方对所供设备的设计制造质量、可靠性和完整性负责。
根据“中华人民共和国合同法”的有关规定，结合本合同的具体情况，为明确供、需双方在项目实施过程中的权利、义务和责任，经友好协商，供、需双方达成如下技术协议：二、合同设备技术要求及供货范围2.1技术要求2.1.1设备壳体材质ZG45#，动、定颚板材质13Mn，铸造不得有气孔、沙眼等铸造缺陷。
2.1.2轴材质40Cr锻件；粗加工后需做探伤检测，保证质量。
2.1.3两台颚式破碎机电机采用佳木斯产品，电机需含电机调整底座、三角带。
2.1.4同型号的破碎机易损件应具有互换性。
2.1.5颚板、护板等易损件更换应方便，润滑点位置应合理，调整装置应灵活。
2.1.6轴承应有良好的密封防尘装置，需润滑的摩擦面应有防尘措施。
2.1.7破碎机机架表面应平整，目测时不应有可见的凹凸不平现象。
主要机加工表面不应有拉毛、划伤和锈蚀现象。
2.1.8破碎机空负荷运转时的噪声声压级不应超过85dB(A)。
2.1.9破碎机的旋转传动部件配置安全防护装置。
设备有可靠的超载保险装置，当破碎腔内掉进非破碎物或严重超载时，射板折断，能保护其他零件不致损坏。
2.1.10供方提供设备结构、易损件图纸5份，图纸与所供货设备相符（各部位尺寸标注详细，设备使用维护说明书、颚板、偏心轴、调整座、S板及其它易损件电子板文档）。
2.1.11破碎机设备底漆、涂装面漆的漆膜厚度每层为25-35µm，总厚度75-105µm，设备本体涂漆橘红色。
2.2供货范围复摆颚式破碎机PE400×600壹台，随机提供：射板一件，干油润滑站一台；复摆颚式破碎机PE X250×1000壹台，随机提供：射板一件，干油润滑站一台。

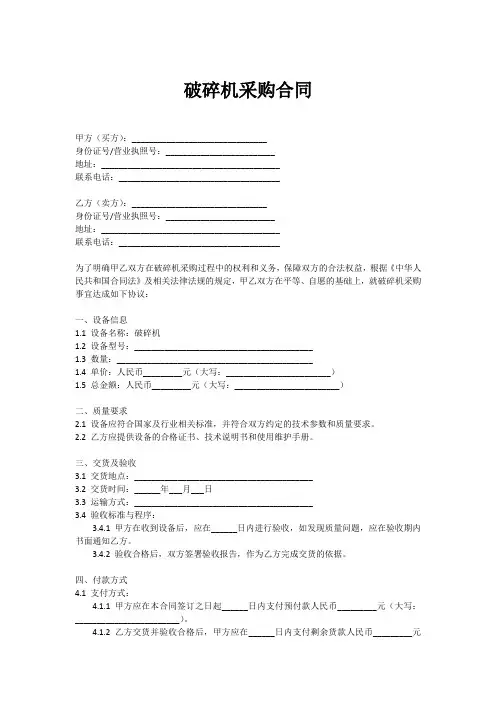

破碎机合同协议书范本
破碎机采购合同甲方（买方）：_______________________________身份证号/营业执照号：_________________________地址：_________________________________________联系电话：_____________________________________乙方（卖方）：_______________________________身份证号/营业执照号：_________________________地址：_________________________________________联系电话：_____________________________________为了明确甲乙双方在破碎机采购过程中的权利和义务，保障双方的合法权益，根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在平等、自愿的基础上，就破碎机采购事宜达成如下协议：一、设备信息1.1 设备名称：破碎机1.2 设备型号：_________________________________________1.3 数量：_____________________________________________1.4 单价：人民币_________元（大写：________________________）1.5 总金额：人民币_________元（大写：________________________）二、质量要求2.1 设备应符合国家及行业相关标准，并符合双方约定的技术参数和质量要求。
2.2 乙方应提供设备的合格证书、技术说明书和使用维护手册。
三、交货及验收3.1 交货地点：_________________________________________3.2 交货时间：______年___月___日3.3 运输方式：_________________________________________3.4 验收标准与程序：3.4.1 甲方在收到设备后，应在______日内进行验收，如发现质量问题，应在验收期内书面通知乙方。
破碎机加工合作协议书范本
合作协议书甲方：乙方：鉴于甲方拥有破碎机的生产技术及销售渠道，乙方拥有破碎机的加工能力，为了共同发展，实现双赢，经双方友好协商，特订立本合作协议，以便双方共同遵守。
一、合作内容1. 甲方负责提供破碎机的生产技术、工艺及质量标准，并对乙方进行技术培训和指导。
2. 乙方负责根据甲方的技术要求，加工生产出符合质量标准的破碎机零部件。
3. 双方共同合作完成破碎机的组装、调试和质量检验工作。
二、合作期限本合作协议的有效期为____年，自双方签字之日起生效。
合作期满后，如双方同意续约，应签订新的合作协议。
三、双方责任1. 甲方责任：（1）保证提供给乙方的技术资料、图纸、样品等真实、完整、准确，符合国家相关法规和标准。
（2）负责解决乙方在生产过程中遇到的技术难题，提供必要的技术支持和服务。
（3）确保乙方的加工产品符合质量要求，对乙方生产的零部件进行质量检验，如发现问题，有权要求乙方及时整改。
（4）按照约定时间支付乙方加工费用，并承担相关税费。
2. 乙方责任：（1）按照甲方的技术要求、工艺流程和质量标准进行生产，确保零部件的质量和交货时间。
（2）对生产过程中出现的技术问题及时与甲方沟通，寻求解决方案。
（3）对甲方的技术资料、图纸、样品等保密，不得泄露给第三方，否则承担违约责任。
（4）按照约定时间交付加工完成的零部件，并承担相关税费。
四、加工费用及支付方式1. 乙方加工破碎机零部件的费用为每台（套）____元，具体金额根据实际加工数量和甲方提供的技术要求确定。
2. 甲方按照实际加工数量支付乙方加工费用，每批货物完成后支付当批货物的加工费用。
3. 双方约定以____方式支付加工费用，自乙方交付零部件之日起____个工作日内支付完毕。
五、质量保证1. 乙方生产的零部件必须符合甲方的技术要求、工艺流程和质量标准，保证产品质量和使用寿命。
2. 乙方对生产的零部件承担质量保证责任，如因质量问题导致甲方损失的，乙方应承担相应的赔偿责任。

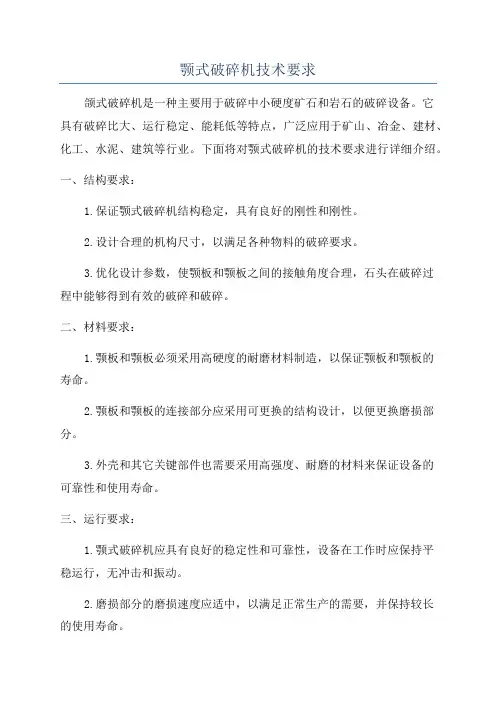

颚式破碎机技术要求
颚式破碎机技术要求颌式破碎机是一种主要用于破碎中小硬度矿石和岩石的破碎设备。
它具有破碎比大、运行稳定、能耗低等特点，广泛应用于矿山、冶金、建材、化工、水泥、建筑等行业。
下面将对颚式破碎机的技术要求进行详细介绍。
一、结构要求：1.保证颚式破碎机结构稳定，具有良好的刚性和刚性。
2.设计合理的机构尺寸，以满足各种物料的破碎要求。
3.优化设计参数，使颚板和颚板之间的接触角度合理，石头在破碎过程中能够得到有效的破碎和破碎。
二、材料要求：1.颚板和颚板必须采用高硬度的耐磨材料制造，以保证颚板和颚板的寿命。
2.颚板和颚板的连接部分应采用可更换的结构设计，以便更换磨损部分。
3.外壳和其它关键部件也需要采用高强度、耐磨的材料来保证设备的可靠性和使用寿命。
三、运行要求：1.颚式破碎机应具有良好的稳定性和可靠性，设备在工作时应保持平稳运行，无冲击和振动。
2.磨损部分的磨损速度应适中，以满足正常生产的需要，并保持较长的使用寿命。
3.保持机器的清洁和润滑，定期维护和保养，以保证机器的正常运行。
四、能耗要求：1.优化设计结构，减少材料的作用力路径，降低能源消耗。
2.提高破碎效率，减少碎片的散失，降低能耗。
3.使用先进的传动方式，如电动机、液力偶合器等，减少能源转换损失。
五、安全要求：1.设备应具备过载保护装置，以防止设备在破碎物料超过上限时受到过载。
2.设备应具备紧急停止按钮和其他安全装置，以防止发生意外事故。
3.设备应符合安全操作规程和操作标准，操作人员应加强安全意识，做好个人防护措施。
六、维护要求：1.颚式破碎机运行一段时间后，应进行定期的保养和维护，以保证设备的正常运行和使用寿命。
2.定期检查设备的润滑系统，及时添加润滑剂，保持设备的润滑状态。
3.定期更换易损件，如颚板和颚板等，以保持设备的正常工作状态。
综上所述，颚式破碎机的技术要求包括结构要求、材料要求、运行要求、能耗要求、安全要求和维护要求。
只有满足这些要求，颚式破碎机才能稳定、高效地进行破碎工作，提高生产效率，降低能耗，并保证设备的安全和使用寿命。
ZY-2011-10-24_破碎机技术协议(终稿)
云南华联锌铟股份有限公司
都龙矿区8000t/d选矿扩建工程项目——颚式破碎机设备
技术协议
甲方：云南华联锌铟股份有限公司
乙方：北京华德创业环保设备有限公司
日期：2011年10月24日
技术协议
云南华联锌铟股份有限公司（下称甲方）与北京华德创业环保设备有限公司（下称乙方）于2011年10月24日就云南华联锌铟股份有限公司都龙矿区8000t/d选矿扩建工程项目所需的颚式破碎机设备有关设计、制造、调试、技术等问题进行充分的技术交流和协商，双方共同达成技术协议如下：
一、设备型号、数量
TRIO（杰弗朗）CT4254颚式破碎机一台套（含电机）。
二、使用环境和要求
1、矿石性质
矿石种类：锌锡多金属硫化矿；矿石密度：3.4t/m³；矿石硬度：f=7；
物料松散系数：1.59 ；物料松散密度2.138 t/m3 。
2、现场条件
设备安装地点：室内，地表标高+1063.80m ；
环境条件：潮湿，粉尘。
3、工艺要求
2。
破碎机技术协议书
3
部件出现严重损坏不能工作时由卖方派人更换，并承担因设备停车对生产所造成损失的赔偿 责任。
5.10 结构件根据买方的要求进行表面处理和油漆。油漆要求为二层底漆二层面漆，面漆 的颜色由买方确定。油漆的质量效果均达到有关标准。
5.11 细碎机的各工作门、结合面运行中无向外漏粉、漏风现象，密封件的更换周期在 X 年以上。
进口风压 MPa(要求微负压)；风量约 X m3／h
17）细碎机出风：
出口风压 Mpa；风量约 X m3／h
18）动扰力值： X KN
19）整机重量: X 公斤（不含电机, 液力偶合器）
5 技术要求
5.1 卖方提供的设备应能在满足人身安全和劳动保护条件下运行。碎煤机使用寿命不小
于 X 年（易损件除外）。
埋弧焊焊缝坡口的基本形式与尺寸
GB1184
形状和位置公差、未注公差的规定
GB/T1804
一般公差线性尺寸的未注公差
GB3323
钢熔化焊对接接头射线照相和质量分级
GB3767
噪声源声功率级的测定
JB/ZQ4000.7 锻件通用技术要求
GB/T5837
液力偶合器型式与基本参数
GB5677
铸钢件射线照相及底片等级分类方法
破碎机技术协议书
买方： 卖方：
XXXX 公司（以下简称买方）与 XXXX 公司（以下简称卖方）就买方采购的 X 台碎煤机设 备有关技术问题进行了磋商，达成如下技术协议： 1 总则
1.1 本协议书适用于碎煤机设备，它提出了该设备的功能、结构、性能、安装和试验等 方面的技术要求。
1.2.本协议书提出的为最低限度的技术要求，并未对一切技术细节作出规定。也未引述 有关的标准和规范的条文，卖方应提供买方符合本协议书和有关工业标准的产品及其相应的 服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
协议编号：
鄂式破碎机
技术协议
公司分管领导：
公司机电副总工程师：
机电动力部：
单位名称：内蒙古利民煤焦有限责任公司
2018年 8 月 11 日
技术协议
为保证购置设备的质量和正常运行，买方和卖方签订如下技术协议：
一、用途及工况条件
工作温度：-30～+40℃
海拔高度： 800m-1400m
湿度：不大于95%
使用环境：煤尘大
用途：将碎选矸破碎回选
二、技术参数
（1）设备名称：鄂式破碎机
（2）设备型号：PEW760X1100
※（3）入料口尺寸：760*1100mm
※（4）最大进料粒度：640mm
※（5）处理能力：150-350t/h
※（6）出料口调整范围：75-200mm
※（7）偏心轴转速：270r/min
※（8）从动轮转速：240 r/min
※（9）外形尺寸：2000mm*2500mm*2200mm
（10）重量：24t
※（11）电动机型号：YBE3-315S-6（一台）
※（12）配套电机功率：110KW
※（13）额定电压：380/660V
※（14）额定频率：50HZ
※（15）额定电流：201/116A
（16）额定效率：92%
（17）功率因数： 0.91
（18）相数：三相
（19）堵转电流/额定电流： 7.2
（20）堵转转矩/额定转矩：1.8
（21）最大转矩/额定转矩： 2.3
※（22）电动机转速：960r/min(6级)
1交货时间一般按以下形式拟定：“自合同签订之日起个月内交货”，避免填写绝对日期。
※（23）电动机防护等级：IP55
※（24）电动机绝缘等级：F
（25）冷却方式：IC411（全封闭，自带风扇冷却）
※（26）安装方式：B3
（27）旋转方向：顺时针
（28）出线盒位置：面对电机轴伸端看，电机上方
（29）工作制类型：S1
※（30）防爆标准：ExdⅡBT4
（31）噪音等级:＜92 dB（A）
（32）使用寿命:10年
※三、技术要求及采用标准：
（1）结构形式：高强度焊接机架
（2）材质：宝钢Q235B（材料厚度40mm）
（3）动静颚板材质：ZG270-500（材料厚度55mm）
（4）破碎腔衬板材质：ZGMn13Cr2（材料厚度35mm）
（5）衬板硬度：180-230
（6）衬板表面形状：波浪形
（7）轴承形式：双列调心滚子轴承
（8）轴承数量：4盘
（9）偏心轴材质：42CrMo
（10）弹簧拉杆材质：ZG270-500
（11）肘板材质：HT（厚度70mm）
（12）肘板数量：1块
（13）保险装置描述：设备过载时肘板折断
（14）排料口调整：液压楔块调成
（15）电动机定子绕组、铁芯和转子要求：符合JB-T 10098-1999和GB755-87要求,转子铁芯材质为冷轧无取向硅钢，转子绕组为鼠笼式，材料为铸铝。
（16）电动机轴承要求：轴伸端轴承采用德国FAG，非轴伸端轴承采用德国FAG；密封要求：进口密封。
（17）设备采用三角带传动，皮带轮材质选用HT(灰口铸铁)。
（18）采用标准
JB/T 3279-2005 颚式破碎机
JB/T 9616-1999 Y系列三相异步电动机技术条件(机座号 80～315)
四、交货时间，安装及服务要求：
供方的技术人员负责设备的调试，具备试运行条件以后，全权处理现场出现的一切技术问题，直至正常运行，并经需方验收合格，按调试大纲向需方人员技术交底，供方技术人员在试运行结束并征得需方同意后，方可撤离。
现场培训：在调试过程中，分阶段对需方使用人员进行培训，调试完成，进行系统培训。
若因产品质量、维护等发生问题，供方12小时内应予以肯定的答复，供方应派熟练的技术人员24小时内赶到现场。
质保期12个月，在质保期内，发现产品质量、维护等问题，由供方无偿更换或修理，由此而发生的费用亦由供方负责。
质保期外的问题由供需双方协商解决。
五、包装及运输要求：
供货单位负责运输、装卸、调试。
六、技术资料要求:
随机附带产品使用说明书、图纸各6套,生产许可证、防爆电机合格证、产品出厂合格证及发货清单、电子版一份。
七、装置主要明细表
本协议一式六份，签字盖章后生效
甲方（使用单位）内蒙古利民乙方（供货单位）山东明鑫重煤焦有限责任公司工科技有限公司
代表签字（盖章）：代表签字（盖章）：
日期：年月日日期：年月日
审核单位
单位名称（盖章）：
机电动力部
分管领导：
技术科：
日期：2018年 8月 11日。
