焊接符号标注及详细表示方法

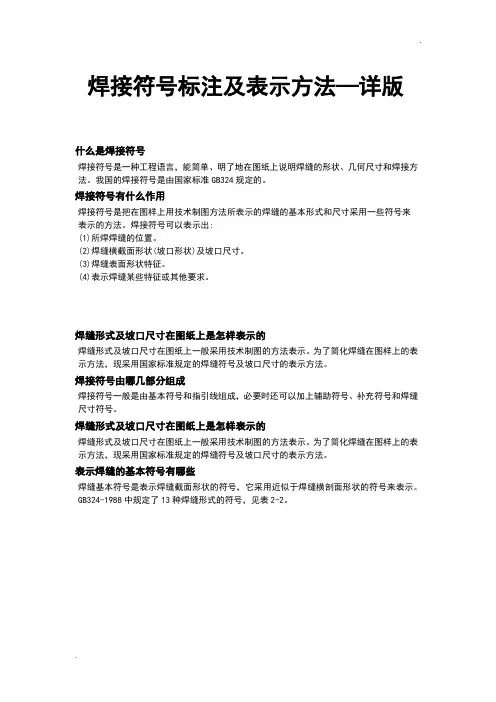

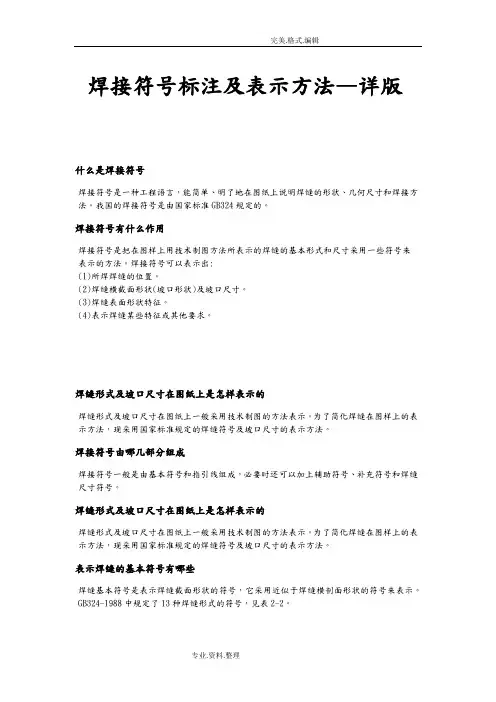

焊接符号标注及表示方法—详版
什么是焊接符号
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用
焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来
表示的方法。

焊接符号可以表示出:
(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成
焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

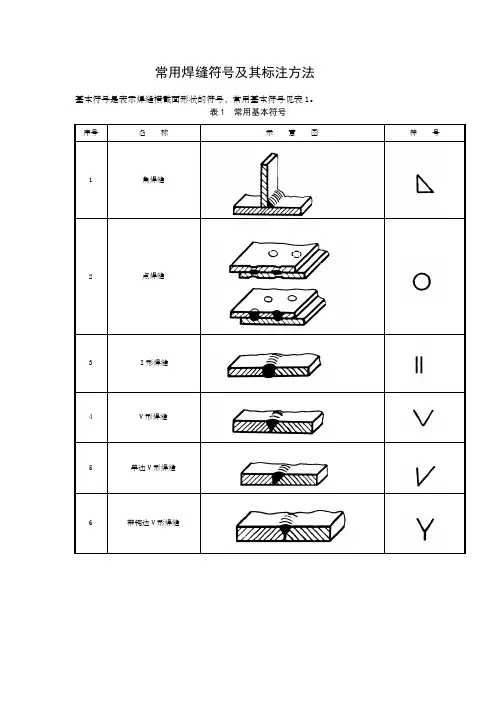

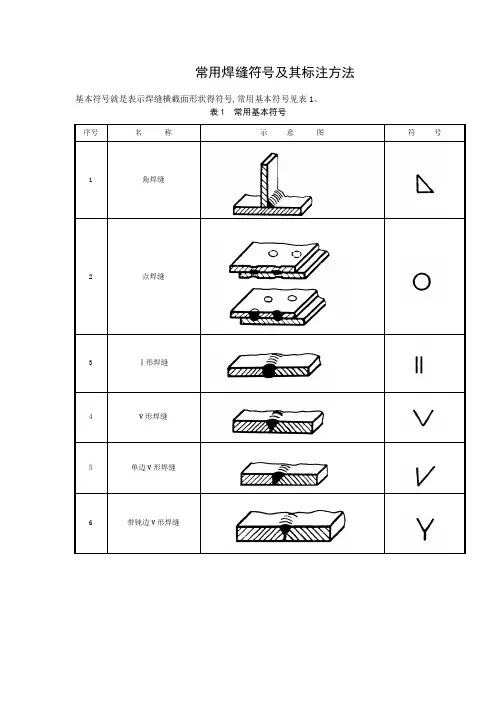

表示焊缝的基本符号有哪些
焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）
焊接加工符号的国家标准有哪些
焊接符号的国家标准主要有两个:
(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些
辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些
焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线
指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

指引线指向有关焊缝处，基准线一般应为水平线。

焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所
示。

焊接符号标注方法
完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。

标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。

基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。

标注对称焊缝或双面埠缝可不加虚线，如图3-20所示。

焊缝尺寸符号及数据的标注原则如下：
1.在基本特号左边标注：钝边高度p，坡口高度H，焊角高度K，焊缝余高h，熔透深度s，根部半径R，焊缝宽度C，焊角直径d。

2.在基本符号右边标注：焊缝长度l，焊缝间隙e，相同焊缝数量n。

3。

在基本特号上边标注：坡口角度a，根部间隙b。

焊接符号标注实例及方法
在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

详解aws焊接符号
AWS其英文全称为American Welding Society，即：美国焊接学会。

AWS焊接符号标准在世界各地得到广泛的应用，因AWS焊接符号标准与中国的焊接符号标准（GB324）有所不同，对于经常接触国外图纸的朋友来说掌握AWS焊接符号标准是很必要的。

AWS与中国标准相同，AWS焊接符号也包含基准线和箭头线这样的基本元素，同样也有辅助符号，焊接符号的表示方式基本上都差不多。

例如，角焊缝国标的和AWS标准的表示的都是用三角符号。

不过，焊接符号所在基准线的位置，所表示的意思却恰恰相反。

因此所用到AWS标准时要参考原文，不能根据国标来理解。

钢结构焊接符号含义大全
钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：
1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.
8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。

在焊缝处加中实线表示可见焊缝，或加栅线表示不可见焊缝，标注方法如图1-41。

13、相互焊接的两个焊件，当为单面焊带双边不对称坡口焊缝时，引出线箭头指向较大坡口的焊件，如图1-42。

14、环绕工作件周围的围焊缝符号用圆圈表示，画在引出线的转折处，并标注其焊角尺寸K。

如图1-43。

15、三个或三个以上的焊件相互焊接时，其焊缝不能作为双面焊缝标注，焊缝符号和尺寸应分别标注，如图1-44。

16、在施工现场进行焊接的焊件其焊缝需标注“现场焊缝”符号。

现场焊缝符号为涂黑的三角形旗号，绘在引出线的转折处，如图1-45。

17、相互焊接的两个焊件中，当只有一个焊件带坡口时(如单面V形)，引出线箭头是指向带坡口的焊件，如图1-46。

钢结构焊接符号大全：
一个钢结构焊接符号标注实例：
焊接符号标注方法：
1、焊接的结构形式由焊接符号来表示，焊接符号主要由基本符号、辅助符号、补充符号、指引线和焊接尺寸等组成。

常用的焊接符号如下图，用来说明焊接横截面的形状、线宽为标注字符高度的1/10，如字高为3.5mm，则符号线宽为0.35mm。

2、焊接辅助符号，如下图所示，是表示焊接表明形状的符号，如凸起或凹下。

3、补充符号，如下图所示，用来表示焊接的范围等特征符号。

焊接符号标注步骤：
1、在焊接基本符号的左侧标注焊接横截面上的尺寸，如钝边高度p，坡口深度H，焊角高度K等，如果焊接的左侧没有任何标注又无其他说明时，对焊接要完全焊透。

2、在右侧，标注焊接长度方向和尺寸，如焊接段数n，长度l，间隙e。

如果基本符号右侧无任何标注又无其他说明时，表示焊接在整个工件长度方向上是连续的。

3、在焊接符号的上侧或下侧，标注坡口角度α，坡口面角度β和根部间隙b。

4、在指引线的尾部标注相同焊接的数量N和焊接方法。
