2014国家电网变压器试验标准
电气调整试验定额(2014版江苏省)

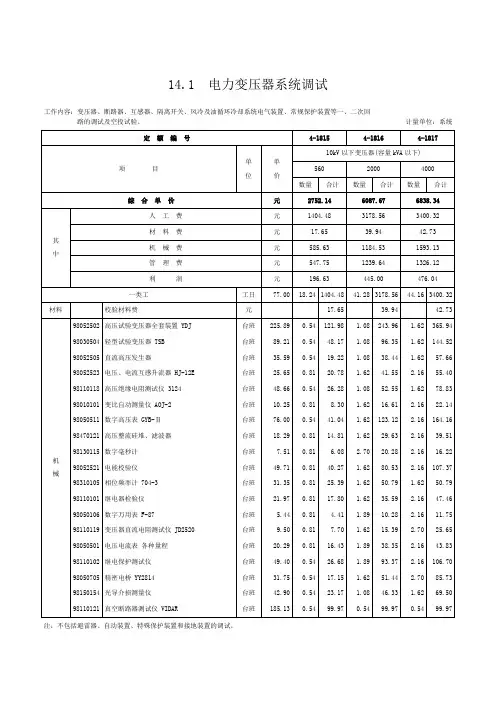

14.1 电力变压器系统调试工作内容:变压器、断路器、互感器、隔离开关、风冷及油循环冷却系统电气装置、常规保护装置等一、二次回路的调试及空投试验。
计量单位:系统注:不包括避雷器、自动装置、特殊保护装置和接地装置的调试。
工作内容:同前。
计量单位:系统14.2 送配电装置系统调试工作内容:自动开关或断路器、隔离开关、常规保护装置、电测量仪表、电力电缆等一、二次回路系统的调试。
计量单位:系统注:1.不包括特殊保护装置的调试。
2.当断路器为六氟化硫断路器时,定额乘以系数1.3。
工作内容:同前。
计量单位:系统14.3 特殊保护装置调试工作内容:保护装置本体及二次回路的调整试验。
计量单位:套2.故障录波器套用失灵保护定额。
3.电机定子接地保护、负序反时限保护套用失磁保护定额。
工作内容:同前。
计量单位:套14.4 自动投入装置调试工作内容:自动装置、继电器及控制回路的调整试验。
计量单位:系统注:双侧电源自动重合闸是按同期考虑的。
工作内容:同前。
计量单位:套14.5 中央信号装置调试工作内容:装置本体及控制回路系统的调整试验。
计量单位:表中所示注:事故照明切换装置调试为装置本体调试,不包括供电回路调试。
14.6 事故照明切换装置调试工作内容:同前。
计量单位:台14.7 不间断电源调试工作内容:同前。
计量单位:系统14.8 母线调试工作内容:母线耐压试验、接触电阻测量、避雷器、母线绝缘监视装置、电测量仪表及一、二次回路的调试、接地电阻测试。
计量单位:段注:1.不包括特殊保护装置的调试。
2.避雷器每三相为一组。
14.9 避雷器调试工作内容:同前。
计量单位:系统注:同前。
14.10 电容器调试工作内容:同前。
计量单位:组14.11 接地装置调试工作内容:同前。
计量单位:表中所示14.12 电抗器、消弧线圈调试工作内容:电抗器、消弧线圈的直流电阻测试、耐压试验、高压静电除尘装置本体及一、二次回路的调试。
计量单位:台14.13 电除尘器调试工作内容:同前。
变压器检测标准

变压器检测标准变压器是电力系统中重要的电气设备,其正常运行对于保障电网的稳定运行和供电质量具有重要意义。
为了确保变压器的正常运行,必须对其进行定期的检测和维护。
变压器检测标准是指对变压器进行检测时所需符合的标准和要求,下面将就变压器检测标准进行详细介绍。
首先,变压器检测标准包括外观检查、绝缘电阻测量、绕组绝缘电阻测量、油浸式变压器油质量检测、局部放电检测、套管局部放电检测、磁芯接地电流检测、绕组直流电阻测量等内容。
外观检查主要是检查变压器外部是否有损坏或渗漏等情况,绝缘电阻测量是检测变压器绝缘是否良好,油质量检测是检测变压器油中是否含有水分和杂质等。
这些检测项目是变压器检测的基本内容,对于确保变压器的正常运行具有重要意义。
其次,变压器检测标准的制定需要根据国家相关标准和规范进行,如《变压器绝缘电阻测量技术规程》(GB/T 5654-2013)、《变压器油质量检测导则》(DL/T 703-2000)等。
这些标准和规范是对变压器检测的具体要求和方法进行了详细规定,对于指导变压器检测工作具有重要意义。
在进行变压器检测时,必须严格按照这些标准和规范进行操作,以确保检测结果的准确性和可靠性。
此外,变压器检测标准的制定还需要考虑到变压器的具体型号和使用环境等因素。
不同型号的变压器在检测时可能会有不同的要求,而不同的使用环境也会对变压器的检测提出不同的要求。
因此,在制定变压器检测标准时,必须充分考虑这些因素,以确保检测工作的有效开展和检测结果的准确性。
总之,变压器检测标准是确保变压器正常运行的重要保障,其制定和执行对于保障电网的安全稳定运行具有重要意义。
只有严格按照相关标准和规范进行变压器检测工作,才能有效发现变压器存在的问题并及时加以处理,从而确保变压器的正常运行和延长其使用寿命。
希望各单位和个人能够重视变压器检测工作,严格按照相关标准和规范进行操作,共同为电力系统的安全稳定运行做出贡献。
输变电工程现行标准(2014版)

3.各专业相关标准、规程、规范
3.1土建、水工
3.1.1
建筑工程施工质量验收统一标准
GB 50300-2001
3.1.2
建筑电气工程施工质量验收规范
GB 50303-2002
3.1.3
土方与爆破工程施工及验收规范
GBJ 50201-2012
3.1.4
地基与基础工程施工质量及验收规范
Q/GDW 193-2008
1000kV电容式电压互感器、避雷器、支柱绝缘子施工及验收规范
Q/GDW 194-2008
1000kV高压电器(GIS、HGIS、隔离开关、避雷器)施工及验收规范
Q/GDW 195-2008
1000kV隔离开关施工工艺导则
Q/GDW 196-2008
1000kV母线装置施工工艺导则
国家电网基建[2011]147号
2.10
国家电网公司输变电工程达标投产考核办法
国家电网基建[2011]146号
2.11
电力工程达标投产管理办法(2006)
中电建协工(2006)
2.12
国家电网公司十八项电网重大反事故措施(修订版)
国家电网生技[2012]352号
2.13
电力建设工程质量监督规定(暂行)
GB 50255-1996
电气装置安装工程起重机电气装置施工及验收规范
GB 50256-1996
电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范
GB 50257-1996
电力建设施工质量验收及评价规程第1部分:土建工程
DL/T 5210.1-2012
电气装置安装工程质量检验及评定规程(1-10、12-17)
DL/T 5161-2002
电力变压器试验规范标准[详]
![电力变压器试验规范标准[详]](https://img.taocdn.com/s3/m/2fa6a0eb960590c69ec376e4.png)
电力变压器试验记录试验单位:试验人:审核:电力变压器、消弧线圈和油浸电抗器试验规程第1条电力变压器、消弧线圈和油浸式电抗器的试验项目如下:一、测量线圈连同套管一起的直流电阻;二、检查所有分接头的变压比;三、检查三相变压器的结线组别和单相变压器引出线的极性;四、测量线圈连同套管一起的绝缘电阻和吸收比;五、测量线圈连同套管一起的介质损失角正切值tgδ;六、测量线圈连同套管一起的直流泄漏电流;七、线圈连同套管一起的交流耐压试验;八、测量穿芯螺栓(可接触到的)、轭铁夹件、绑扎钢带对铁轭、铁芯、油箱及线圈压环的绝缘电阻(不作器身检查的设备不进行);九、非纯瓷套管试验;十、油箱中绝缘油试验;十一、有载调压切换装置的检查和试验;十二、额定电压下的冲击合闸试验;十三、检查相位。
注:(1)1250千伏安以下变压器的试验项目,按本条中一、二、三、四、七、八、十、十三项进行;(2)干式变压器的试验项目,按本条中一、二、三、四、七、八、十三项进行;(3)油浸式电抗器的试验项目,按本条中一、四、五、六、七、八、九、十项进行;(4)消弧线圈的试验项目,按本条中一、四、五、七、八、十项进行;(5)除以上项目外,尚应在交接时提交变压器的空载电流、空载损耗、短路阻抗(%)和短路损耗的出厂试验记录。
第2条测量线圈连同套管一起的直流电阻。
一、测量应在各分接头的所有位置上进行;二、1600千伏安以上的变压器,各相线圈的直流电阻,相互间差别均应不大于三相平均的值2%;无中点性引出时的线间差别应不大于三相平均值的1%;三、1600千伏安及以下的变压器相间差别应不大于三相平均值的4%,线间差别应不大于三相平均值的2%;四、三相变压器的直流电阻,由于结构等原因超过相应标准规定时,可与产品出三厂实测数值比较,相应变化也应不大于2%。
第3条检查所有分接头的变压比。
变压比与制造厂铭牌数据相比,应无显著差别,且应符合变压比的规律。
第4条检查三相变压器的结线组别和单相变压器引出线的极性。
配电变压器试验标准

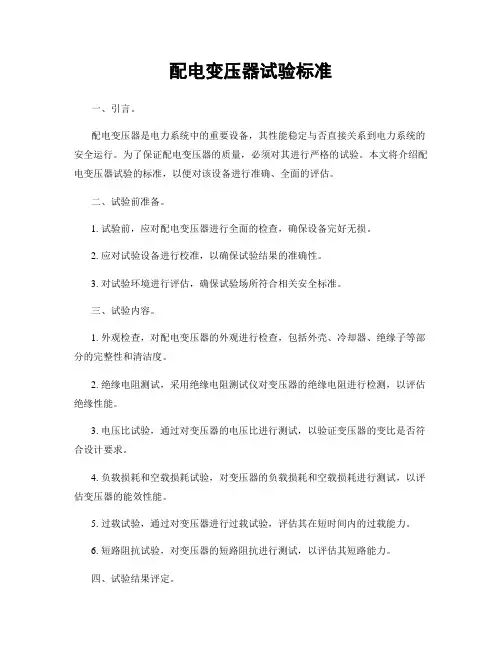

配电变压器试验标准一、引言。
配电变压器是电力系统中的重要设备,其性能稳定与否直接关系到电力系统的安全运行。
为了保证配电变压器的质量,必须对其进行严格的试验。
本文将介绍配电变压器试验的标准,以便对该设备进行准确、全面的评估。
二、试验前准备。
1. 试验前,应对配电变压器进行全面的检查,确保设备完好无损。
2. 应对试验设备进行校准,以确保试验结果的准确性。
3. 对试验环境进行评估,确保试验场所符合相关安全标准。
三、试验内容。
1. 外观检查,对配电变压器的外观进行检查,包括外壳、冷却器、绝缘子等部分的完整性和清洁度。
2. 绝缘电阻测试,采用绝缘电阻测试仪对变压器的绝缘电阻进行检测,以评估绝缘性能。
3. 电压比试验,通过对变压器的电压比进行测试,以验证变压器的变比是否符合设计要求。
4. 负载损耗和空载损耗试验,对变压器的负载损耗和空载损耗进行测试,以评估变压器的能效性能。
5. 过载试验,通过对变压器进行过载试验,评估其在短时间内的过载能力。
6. 短路阻抗试验,对变压器的短路阻抗进行测试,以评估其短路能力。
四、试验结果评定。
1. 根据试验结果,对配电变压器的各项性能进行评定。
2. 对于合格的变压器,应出具相应的试验报告,并进行档案归档。
3. 对于不合格的变压器,应对其进行进一步的分析和处理,直到其达到要求的标准。
五、试验后处理。
1. 对试验设备进行清洁和保养,确保设备的长期可靠使用。
2. 对试验结果进行总结和归档,为今后的设备维护和管理提供参考依据。
六、结论。
配电变压器试验是保证设备质量的重要环节,只有通过严格的试验,才能确保变压器在电力系统中的安全运行。
因此,对配电变压器的试验标准必须严格执行,以保障电力系统的安全稳定运行。
七、参考文献。
1. 《配电变压器试验规程》。
2. 《电力设备试验标准》。
3. 《变压器检修技术规程》。
以上为配电变压器试验标准的相关内容,希望对大家有所帮助。
变压器试验标准及规程

变压器试验标准与操作规程1.设备最高电压、变压器绕组的额定耐受电压SI :Switching impulse,操作冲击耐受电压; LI :Lighning impulse,雷电全波冲击耐受电压;LIC :Chopped Lighting impulse,雷电截波冲击耐受电压; ACLD :Long duration AC,长时AC,局部放电;(Partial discharge ); ACSD :Short duration AC,短时AC ,感应耐压; AC :Separate source AC,外施AC ,工频耐压; h.v.:Height Voltage 高压; l.v.:Low Voltage 低压; m.v.:Middle Voltage 中压;AC :Alternating current 交流电;U m :Highest V oltage for eguipment 设备最高电压。
变压器绝缘电阻限值参数值单位:MΩ①绝缘试验是反映变压器绝缘结构和绝缘材料是否存在缺陷,绝缘缺陷按其分布特点可分集中性缺陷和分布性缺陷。
其中集中性缺陷是指绝缘中局部性能不良,例如绕组局部受潮。
绕组局部表面绝缘纸损坏或老化等,它又分为贯穿性缺陷和非贯穿性缺陷;而分布性缺陷是指绝缘整体性能下降,例如变压器整体受潮,老化等。
②为了能反映出绝缘缺陷,必须需要用不同的试验手段,按试验过程是否对绝缘产生破坏性作用可分为非破坏性试验和破坏性试。
在较低电压(低于或接近额定电压)下进行的绝缘试验称为非踊坏性试验。
主要指绝缘电阻、泄漏电流和介损等试验项目。
由于这类试验称为破坏性试验,如各种耐压试验。
这类试验对变压器的考验是严格的。
由于试验电压高,更容易发现绝缘缺陷,但在试验过程中却有可能损伤变压器的绝缘。
③绝缘试验是有一定顺序的,应首先进行非破坏性试验在没有发现有明显缺陷的情况下,再进行破坏性试验,这样可以避免将缺陷扩大化。
电力变压器试验项目及标准说明

电力变压器试验项目及标准说明1 绝缘油试验或SF6气体试验;2 测量绕组连同套管的直流电阻;3 检查所有分接头的电压比;4 检查变压器的三相接线组别和单相变压器引出线的极性;5 测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心(有外引接地线的)绝缘电阻;6 非纯瓷套管的试验;7 有载调压切换装置的检查和试验;8 测量绕组连同套管的绝缘电阻、吸收比或极化指数;9 测量绕组连同套管的介质损耗角正切值 tanδ ;10 测量绕组连同套管的直流泄漏电流;11 变压器绕组变形试验;12 绕组连同套管的交流耐压试验;13 绕组连同套管的长时感应电压试验带局部放电试验;14 额定电压下的冲击合闸试验;15 检查相位;16 测量噪音。
注:除条文内规定的原因外,各类变压器试验项目应按下列规定进行:1 容量为1600kVA 及以下油浸式电力变压器的试验,可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行;2 干式变压器的试验,可按本条的第2、3、4、5、7、8、12、14、15款的规定进行;3 变流、整流变压器的试验,可按本条的第1、2、3、4、5、7、8、12、14、15款的规定进行;4 电炉变压器的试验,可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行;5 穿芯式电流互感器、电容型套管应分别按本标准第9章互感器、第16章的试验项目进行试验。
6 分体运输、现场组装的变压器应由订货方见证所有出厂试验项目,现场试验按本标准执行。
7.0.2油浸式变压器中绝缘油及SF6气体绝缘变压器中SF6气体的试验,应符合下列规定:1 绝缘油的试验类别应符合本标准中表20.0.2 的规定;试验项目及标准应符合本标准中表20.0.1 的规定。
2 油中溶解气体的色谱分析,应符合下述规定:电压等级在66kV 及以上的变压器,应在注油静置后、耐压和局部放电试验24h后、冲击合闸及额定电压下运行24h后,各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析。
变压器检验标准

变压器检验标准变压器检验标准一、适用范围1)、110VAC 60HZ—12VDC 1200mA (LM--2926)2)、110VAC 60HZ—12VDC 600mA (LM—338B)3)、110VAC 60HZ—12VDC 800mA (LM—339A)4)、110VAC 60HZ—12VDC 600mA (LM—338A)5)、220VAC 50HZ—12VDC 1200mA (LM—381)6)、220VAC 50HZ—12VDC 400mA (LM—336)7)、220VAC 50HZ—12VDC 250mA (LM—335/331B)8)、220VAC 50HZ—10VDC 1000mA (电源变压器)9)、220VAC 50HZ—10VDC 600mA (LM—338B)10)、240VAC 50HZ—10VDC 800mA11)、240VAC 50HZ—6VDC 600mA12)、240VAC 50HZ—12VDC 1000mA13)、240VAC 50HZ—12VDC 500mA14)、230VAC 50HZ—6VDC 600mA二、测试条件1、输入电压: 220VAC 50HZ—110V—120VAC 60HZ 变频仪2、测试环境温度:室温20-30℃3、环境湿度:60%RH4、用变压器电量测量仪测试5、测试变压器性能指标(在初始阶段接通电源后30秒的数值)三、参考依据本标准引用了GB4706.1家用和类似用途电器的安全通用要求家用电器1EG国际标准GB2423.1 电工电子产品基本环境试验规程试验A:低温试验方法GB2423.2 电工电子产品基本环境试验规程试验B:高温试验方法GB2423.3 电工电子产品基本环境试验规程试验Ca:恒定湿热试验做四、测试标准1)110VAC 60HZ—12VDC 1200mA (LM—2926)1、功能测试110VAC 60HZ—12VDC 1200mA (LM—2926)1.1初级空载电流:<60mA1.2初级负载电流: <210mA1.3次级虚电压: <dc16.9±5%< p="">1.4次级负载1200mA时,其电压DC12V±5%1.5功率: <23W1.6温升:加负载通电工作2小时后其温升≤60K(环境温度25℃)2、外观、结构、尺寸、标准2.1 DC插尺寸:Ф2.5Ф×5.5×11mm2.2 DC线尺寸:2468#22AWG×2L=1.96M “I”2.3 外观、结构有尺寸、规格要符合工程图纸、样品承认书要求2)110VAC 60HZ—12VDC 60mA (LM—338B)1、功能测试1.1初级空载电流:<45mA1.2初级负载电流: <130mA1.3次级虚电压: <18V1.4次级负载600mA时,其电压DC12V±5%1.5功率: <14.5W1.6温升:加负载通电工作2小时后其温升≤60K(环境温度25℃)2、外观、结构、尺寸、标准2.1 DC插尺寸:Ф2.5×Ф5.5×11mm SR=4×6×3mm2.2 DC线尺寸:2468#22AWG×2L=2.08M “I”2.3 外观、结构有尺寸、规格要符合工程图纸、样品承认书要求 3)110VAC 60HZ—12VDC 800mA (LM—339A)1、功能测试1.1初级空载电流:<60mA1.2初级负载电流: <160mA1.3次级虚电压: <dc17.8v< p="">1.4次级负载600mA时,其电压DC12V±5%1.5功率: ≤18W1.6温升:其负载工作2小时的温升<70K2、外观、结构、尺寸、标准2.1 DC插尺寸:Ф2.5×Ф5.5×11mm SR=6×9×3mm2.2 DC线尺寸:2468#22AWG×2L=2.08M “I”2.3 外观、结构有尺寸、规格要符合工程图纸、样品承认书要求4)110VAC 60HZ—12VDC 600mA (LM—338A)1、功能测试1.1初级空载电流:<28mA1.2初级负载电流: <85mA1.3次级虚电压: <dc11v< p="">1.4次级负载600mA时,其电压DC6V±5%1.5功率: <8W1.6温升:其负载工作2小时的温升<70K2、外观、结构、尺寸、标准2.1 DC插尺寸:Ф2.5×Ф5.5×11mm SR=4×6×3mm2.2 DC线尺寸:2468#22AWG×2L=1.96M “I”2.3 外观、结构有尺寸、规格要符合工程图纸、样品承认书要求 5)220VAC 50HZ—12VDC 1200mA (LM—381)1、功能测试1.1初级空载电流:<40mA1.2初级负载电流: <130mA1.3次级虚电压: <dc18.5v< p="">1.4次级负载600mA时,其电压DC12V±5%1.5功率: <23W1.6温升:其负载工作2小时的温升<70K2、外观、结构、尺寸、标准2.1 DC插尺寸:Ф2.5×Ф5.5×11mm SR=6×9×3mm2.2 DC线尺寸:2468#22AWG×2L=2.08M “I”2.3 外观、结构有尺寸、规格要符合工程图纸、样品承认书要求6)220VAC 50HZ—12VDC 400mA (LM—336)1、功能测试1.1初级空载电流:<35mA1.2初级负载电流: <65mA1.3次级虚电压: <dc18v< p="">1.4次级负载600mA时,其电压DC12V±5%1.5功率: <7.5W1.6温升:其负载工作2小时的温升<70K2、外观、结构、尺寸、标准2.1 DC插尺寸:Ф2.5×Ф5.5×11mm SR=4×6×3mm2.2 DC线尺寸:2468#22AWG×2L=1.58M “I”2.3 外观、结构有尺寸、规格要符合工程图纸、样品承认书要求7)220VAC 50HZ—12VDC 250mA (LM—335/331B)1、功能测试1.1初级空载电流: <40mA1.2初级负载电流: <50mA1.3次级虚电压: <dc18v< p="">1.4次级负载600mA时,其电压DC12V±5%1.5功率: 5W±5%1.6温升:其负载工作2小时的温升<65K2、外观、结构、尺寸、标准2.1 DC插尺寸:Ф2.5×Ф5.5×12mm SR=4×6×3mm2.2 DC线尺寸:2468#22AWG×2L=1.8M±20mm “I”2.3 外观无损伤、生锈、铭牌字迹清晰、正确、尺寸符合尺寸图8)220VAC 50HZ—10VDC 1000mA (电源变压器)1、电源性能指标1.1初级电压/频率:AC220V/50HZ1.2初级/空载电流:<30mA1.3次级绕阻:红—红黑—黑1.4空载电压±5% 10.5V 12.0V1.5负载电压±5% 9.0V 10.0V1.6输出电流:0.2A 1.0A1.7温升:当环境温度为25℃时,变压器的正常工作温升<75℃2、抗电温度:绝缘电阻2.1初级--次级:AC3.750KV 50HZ/1min 1mA2.2初级--铁芯:AC3.750KV 50HZ/1min 1mA2.3次级--铁芯:AC1.875KV 50HZ/1min 1mA2.4绝缘电阻、初级一次级一铁芯:DC500V/100M˙Ωmin2.5含浸:绝缘漆3、外观、结构、尺寸标准3.1引出线:初级外露L=200mm±10mm 次级外露L=200mm±10mm3.2外观要求:外观无损伤生锈、铭牌字迹清晰正确、尺寸、尺寸图符合工程图纸要求9)220VAC 50HZ—10VDC 600mA (LM—338B)1、功能测试1.1初级空载电流: <40mA1.2初级负载电流: <80mA1.3次级虚电压: <dc18.5v< p="">1.4次级负载600mA时,其电压DC12V±5%1.5功率: <13W1.6温升:其负载工作2小时的温升<70K2、耐压、抗电强度、绝缘性能2.1高压①初级AC4500V/50HZ/Sends或3750V/50HZ/60Sends②次级AC250V/50HZ/Sends或1875V/50HZ/60Sends2.2绝缘电阻:DC500V/100MΩ/min2.3绝缘等级:E级3、外观、结构、尺寸标准3.1 DC插尺寸:Ф2.5×Ф5.5×12mm SR=4×6×3mm3.2 DC线尺寸:2468#22AWG×2L=1.8M±20mm “I”3.3 外观无损伤、生锈、铭牌字迹清晰、正确、尺寸符合尺寸图10)240VAC 50HZ—10VDC 800mA1、功能测试1.1初级空载电流: <60mA1.2初级负载电流: <160mA1.3次级虚电压: <dc16.9v±5%< p="">1.4次级负载600mA时,其电压DC12V±5%1.5负载功率: <15W1.6温升:其负载工作2小时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4KV/50HZ/1min/2mA初级--次级AC4KV/50HZ/1min/2mA次级--铁芯AC1.8KV/50HZ/1min/2mA2.2绝缘电阻:DC500V/100MΩ/min2.3绝缘等级:E级3、外观、结构、尺寸标准3.1 DC插尺寸:Ф2.5×Ф5.5×12mm SR=4×6×3mm3.2 DC线尺寸:2468#22AWG×2L=1.8M±20mm “I”3.3 外观无损伤、生锈、铭牌字迹清晰、正确、尺寸符合尺寸图11)240VAC 50HZ—6VDC 600mA(BSI 三铜插)1、功能测试1.1初级空载电流: <35mA1.2初级负载电流: <55mA1.3次级虚电压: <11.5V1.4次级负载600mA时,其电压DC6V±5%1.5负载功率: <10W1.6温升:其负载工作2小时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4.5KV/50HZ/1min/2mA初级--次级AC3.75KV/50HZ/1min/2mA次级--铁芯AC2250V/50HZ/1min/2mA2.2绝缘电阻:DC500V/100MΩ/min2.3绝缘等级:E级3、外观、结构、尺寸标准3.1 DC插尺寸:Ф2.5×Ф5.5×12mm SR=4×6×3mm3.2 DC线尺寸:2468#22AWG×2L=1.57m “I”3.3 外观无损伤、生锈、铭牌字迹清晰、正确、尺寸符合尺寸图12)240VAC 50HZ—12VDC 1000mA(BSI 三铜插)1、功能测试1.1初级空载电流: <45mA1.2初级负载电流: <110mA1.3次级虚电压: <48.5V1.4次级负载600mA时,其电压DC12V±5%1.5负载功率: <18W1.6温升:其负载工作2小时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4.5KV/50HZ/1min/2mA初级--次级AC3.75KV/50HZ/1min/2mA次级--铁芯AC1.875V/50HZ/1min/2mA2.2绝缘电阻:DC500V/100MΩ/min2.3绝缘等级:E级3、外观、结构、尺寸标准3.1 DC插尺寸:Ф2.5×Ф5.5×12mm SR=6×9×3mm3.2 DC线尺寸:2468#22AWG×2L=1.56m “I”3.3 外观无损伤、生锈、铭牌字迹清晰、正确、尺寸符合尺寸图13)240VAC 50HZ—12VDC 500mA(BSI 三铜插)1、功能测试1.1初级空载电流: <40mA1.2初级负载电流: <75mA1.3次级虚电压: <dc18v< p="">1.4次级负载600mA时,其电压DC12V±5%1.5负载功率: <10W1.6温升:其负载工作2小时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4500V/50HZ/1min/2mA初级--次级AC3.75KV/50HZ/1min/2mA次级--铁芯AC2250V/50HZ/1min/2mA2.2绝缘电阻:DC500V/100MΩ/min2.3绝缘等级:E级3、外观、结构、尺寸标准3.1 DC插尺寸:Ф2.5×Ф5.5×12mm SR=6×9×3mm3.2 DC线尺寸:2468#22AWG×2L=1.56m “I”3.3 外观无损伤、生锈、铭牌字迹清晰、正确、尺寸符合尺寸图14)230VAC 50HZ—6VDC 600mA1、功能测试1.1初级空载电流: <50mA1.2初级负载电流: <85mA1.3次级虚电压: <dc10.5v±5%< p="">1.4次级负载600mA时,其电压DC12V±5%1.5负载功率: <10W1.6温升:其负载工作2小时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4KV/50HZ/1min/2mA初级--次级AC4KV/50HZ/1min/2mA次级--铁芯AC1.8V/50HZ/1min/2mA2.2绝缘电阻:DC500V/100MΩ/min2.3绝缘等级:E级3、外观、结构、尺寸标准3.1 DC插尺寸:Ф2.5×Ф5.5×12mm SR=6×9×3mm3.2 DC线尺寸:2468#22AWG×2L=1.8m “I”3.3 外观无损伤、生锈、铭牌字迹清晰、正确、尺寸符合尺寸图五、环境测试1、低温测试:变压器在90℃的环境保持100小时,室温24小时,查看其参数变化;2、低温测试:变压器在-40℃的环境保持100小时,室温24小时,查看其参数变化;3、温度冲击实验:检验变压器在一定的温度条件周期交变的情况下变压器的耐受能力;4、湿度实验:检验变压器耐受高湿度的能力,湿度>90%RH,看变压器有无漏电现象六、变压器电源线摇摆实验(样品确认时做此实验)1、电源线一端固定,另一端负重6磅,左右以一定频率摆动,摆动60度(一个来回计一次)1.1电源线插头端以20次/分频率做2500次1.2电源线有附档,变压器端以5次/分频率做1000次1.3经测试后导体铜芯线不得有断掉现象2、把DC插端悬挂高处固定变压器垂直放置,然后摆动变压器2.1变压器摆动频率一定,摆角60度(一个来回计次)2.2 来回摆动1000次七、跌落实验(裸机跌落)1、跌落高度:50cm2、跌落位置状况,木板地面,水泥地面等;3、跌落次数最多10次,查看变压器参数变化是否损坏八、寿命测试(加装负载)1、8小时老化试验:查看温升参数变化;2、72小时温度交变(52℃~-30℃)工作试验;3、400小时常温工作试验;4、直到变压器发生故障的常温工作试验;5、试验完后,查看变压器性能参数变化。
