锅炉的分类
锅炉的分类一、锅炉的分类锅炉按用途可分为：电站锅炉、工业锅炉、采暖锅炉、机车锅炉和船舶锅炉等。
(风险世界网 专业研究安全风险管理,安全员的门户网站!)按照锅炉产生的蒸汽压力和流量可分为：高压锅炉、中压锅炉、低压锅炉及大容量(大型)锅炉、中容量(中型)锅炉、小容量(小型)锅炉。
工业锅炉一般是低压小容量锅炉。
按照锅炉提供的载热物质(工质)可分为：蒸汽锅炉、热水锅炉和特种工质(如某些有机物)锅炉。
按照热能来源可分为：燃煤锅炉、燃油锅炉、燃气(天然气、石油气、煤气)锅炉、原子能锅炉、太阳能锅炉和废热(加热炉、冶金炉、窑炉排出烟气中的废热)锅炉。
按照锅炉结构可分为：火管锅炉、水管锅炉及水火管混合式锅炉。
此外，燃煤锅炉又可按燃烧方式分类为：层燃炉、沸滕炉、煤粉炉。
层燃炉又可分为手烧炉和机烧炉。
机烧炉又分为链条炉、往复推饲炉排炉、抛煤机炉、振动炉排炉以及下饲炉等。
此外还有双层燃烧炉、煤气及半煤气炉等。
按照蒸发段工质循环动力可分为自然循环锅炉、多次强制循环锅炉和直流锅炉。
工业锅炉的分类见下表1。
表1 工业锅炉类型二、锅炉的规格及型号锅炉的用途很广，型式又多，需要规定一些必要的规格，以便进行生产和管理。
锅炉的规格一般指蒸发量(D)、蒸汽压力(P)蒸汽温度(t)这几个参数。
我国习惯以蒸汽压力为分类标准。
P≤1.6MPa(16kgf/cm2)为低压锅炉;P=2.5MPa(25kgf/cm2)、3.9MPa(39kgf/cm2)为中压锅炉;P=10 MPa(100kgf/cm2)为高压锅炉;P=14 MPa(140kgf/cm2)为超高压锅炉;P=17 MPa(170kgf/cm2)为亚临界压力锅炉;P≥22.5MPa(225kgf/cm2)为超临界压力锅炉。
工业锅炉一般为低、中压锅炉，容量也小。
工业锅炉的规格型号：工业锅炉一般指容量小于65t/h的各种压力锅炉和压力等于或小于25at表压的各种容量的锅炉以及特殊用途的锅炉等。
工业锅炉定义、类型等整理
什么是工业锅炉？工业锅炉的定义：为工矿企业提供蒸汽或热水（热水锅炉）以满足生产工艺、动力以及采暖等需要的锅炉。
注：热水锅炉和工业锅炉是两个概念。
蒸汽主要用于工业企业生产工艺过程以及采暖和生活用的锅炉。
按照我国标准规定，工业锅炉的最大额定蒸汽压力为2.45MP（表压），最大连续蒸发量最大为65t/h。
有哪些不同的工业锅炉？工业锅炉在结构型式上可分为火筒式、火管式和水管式3类①火筒锅炉；它是早期的锅炉，在锅壳中只装有一二个加热锅水用的火筒，火筒中有燃烧装置。
热效率低，体积和钢材耗用量大，60年代以后基本上不再生产。
②火管锅炉：它是在立式或卧式的锅壳中除火筒以外，还装置若干烟管。
燃料在燃烧室中燃烧后产生的高温烟气流过这些烟管加热锅水，然后排入烟囱。
与火筒锅炉相比，它由于烟管数量多，受热面积增大，排烟温度较低，热效率较高，钢材耗用量和锅炉体积都比较小。
火管锅炉的蒸发量一般都不大于15吨／时，工作压力一般不大于1.6兆帕，燃煤的热效率一般为70％左右,全部自动化操作的燃油锅炉，热效率可达到85％。
③水管锅炉：大多用作容量较大、压力较高的工业锅炉。
水管式锅炉有自然循环式和直流式两种。
自然循环的水管锅炉有单锅筒和双锅筒等结构。
这种锅炉在对流管束后一般设置省煤器，有时还设置空气预热器，以降低排烟温度。
燃煤时效率可达80％，燃油时更高一些。
在直流式工业锅炉中没有锅筒，由盘绕在炉膛内壁的管子和后面的对流管束组成受热面。
给水从管子的一端进入，蒸汽从另一端输出。
直流式工业锅炉体积小，一般带有汽水分离器和自动控制装置。
工业锅炉分类：层燃锅炉我国层燃链条炉排锅炉居多，该型锅炉主要在节能、环保性能方面需要进一步提高。
在对原煤进行洗选筛分并同时改进燃烧设备的基础上将有更大的发展空间。
对于目前仍采用的手烧加煤、间歇燃烧方式的小型固定炉排锅炉，必将淘汰，取而代之以新开发的新型锅炉。
循环流化床锅炉循环流化床燃烧技术具有强化传热、燃烧效率高、燃料适应性广和排放污染物少等特点，在≥ 10 t/h 燃煤工业锅炉中应积极发展应用，该型锅炉是种很有发展前途的清洁燃烧技术。
锅炉型号和参数
△
1
2
3
4
5
1——炉类型代号2——燃烧设备代号
3——炉体安置型式代号4——额定热功率：KW5——燃料代号
炉类型代号按表1的规定表1??炉类型代号
有机热载体炉类型
代号
液相炉
Y
气相炉
Q
燃烧设备代号按表2的规定表2??燃烧设备代号
燃烧设备
代号
链条炉排
L
抛煤机炉排
P
其他炉排
G
油燃烧器
Y
气燃烧器
Q
炉体安置型式代号按表3的规定表3??炉体型式代号

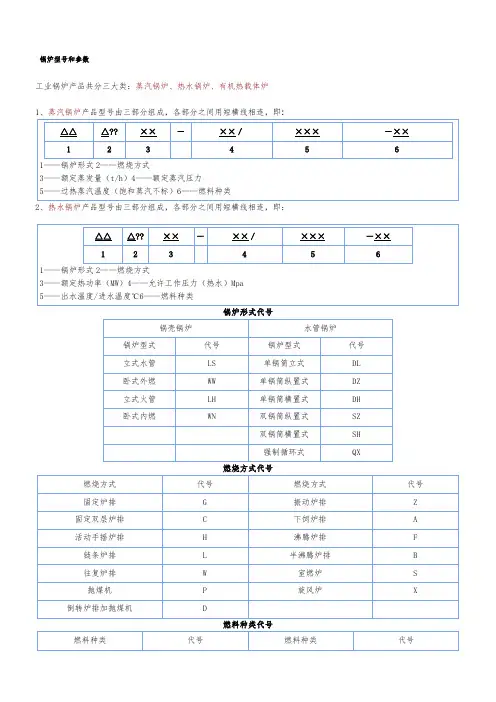

锅炉型号和参数
工业锅炉产品共分三大类：蒸汽锅炉、热水锅炉、有机热载体炉
1、蒸汽锅炉产品型号由三部分组成，各部分之间用短横线相连，即:
△△
△??
××
－
××／
×××
－××
1
2
3
4
5
6
1——锅炉形式2——燃烧方式
3——额定蒸发量（t/h）4——额定蒸汽压力
5——过热蒸汽温度（饱和蒸汽不标）6——燃料种类
2、热水锅炉产品型号由三部分组成，各部分之间用短横线相连，即：
LⅡΒιβλιοθήκη 稻糠DⅠ类无烟煤WⅠ
甘蔗渣
G
Ⅱ类无烟煤
WⅡ
柴油
YC
Ⅲ类无烟煤
WⅢ
重油
YY
Ⅰ类烟煤
AⅠ
天然气
QT
Ⅱ类烟煤
AⅡ
焦炉煤气
QJ
Ⅲ类烟煤
AⅢ
液化石油气
QY
褐煤
H
油母页岩
YM
贫煤
P
其他燃料
T
型煤
X
锅炉的分类和类型
锅炉的分类和类型1. 引言锅炉是一种将水或其他液体加热为蒸汽、热水或热油的设备，广泛应用于工业生产、供暖和发电等领域。
根据不同的工作原理和使用场景，锅炉可以分为多种分类和类型。
本文将详细介绍锅炉的分类和类型，并对其特点和应用进行分析。
2. 锅炉的分类根据锅炉的工作原理、结构形式以及使用场景，可以将锅炉分为以下几个主要分类：2.1 按工作原理分类2.1.1 燃料锅炉燃料锅炉是利用固体、液体或气体等可燃物质进行燃烧，产生高温火焰或高压蒸汽的锅炉。
常见的燃料包括木材、天然气、重油、柴油等。
根据不同的供给方式，可将其进一步细分为手动给料锅炉、机械给料锅炉和自动给料锅炉。
2.1.2 电力锅炉电力锅炉是利用电能直接加热水或其他液体，产生蒸汽或热水的锅炉。
其工作原理类似于电热水壶，通过电阻加热器将电能转化为热能。
电力锅炉具有启动快、调节范围广等优点，广泛应用于城市供暖和工业生产等领域。
2.1.3 核能锅炉核能锅炉利用核反应堆产生的高温和高压条件，将水转化为蒸汽。
核反应堆中的核裂变或核聚变过程释放出的巨大能量被传递给水，使其发生相变。
核能锅炉是一种高效、清洁的发电方式，被广泛应用于核电站。
2.2 按结构形式分类2.2.1 直接流式锅炉直接流式锅炉是最简单的一种锅炉结构形式，其内部没有管束或管子。
水从进口进入锅壳，在被加热后通过出口排出。
直接流式锅炉结构简单、造价低廉，但由于无法对流速进行控制，其传热效果较差。
2.2.2 换热管锅炉换热管锅炉是利用内部充满换热管的锅壳进行传热的一种锅炉结构形式。
水从进口进入换热管，在与外界的高温气体或火焰接触后产生蒸汽或加热水，然后通过出口排出。
换热管锅炉具有高效率、紧凑型等优点，广泛应用于工业领域。
水壁管锅炉是一种采用垂直或水平排列的水冷壁作为传热面的锅炉结构形式。
在水壁管中循环流动的水受到高温气体或火焰的加热，产生蒸汽或加热水。
水壁管锅炉具有传递能量快、结构牢固等特点，广泛应用于火电厂等大型发电设备。
Chap.2 锅炉类别、参数及型号
• 4.机械化、自动化水平低：
– 我国小型工业锅炉多数还是人工添煤、人工除灰，并且司炉水平 参差不齐，锅炉运行水平不高。
• 5.锅炉制造水平低：
– 我国拥有相当比例的小型工业锅炉制造厂家，它们为我国小型工 业锅炉的发展作出了贡献，然而这其中也有一部分小型工业锅炉 厂缺少专业技术人员，图纸资料不完整、不齐全，检验设备简陋。 这不仅保证不了锅炉技术经济环保指标，也难以保证制造质量。
• 水管锅炉的发展有两个分支：
–横水管锅炉：逐渐被淘汰 –竖水管锅炉：现代锅炉的主要形式
锅炉发展简史总结
总之，锅炉的发展史就是为了增加 蒸发量、提高蒸汽参数、减少煤耗、 节省钢材和改进工艺过程的历史。
图 2 8 锅 炉 发 展 过 程 简 图
我国锅炉制造业Ⅰ
• 我国锅炉制造业随着经济的发展，技术水平和生产 规模不断提高。 • 锅炉制造厂的级别分为Ａ级、Ｂ级、Ｃ级、Ｄ级等， 下表给出了截止2000年末时我国锅炉制造业的现状。
• 注意：随着生产的发展，系列是可变动的。 • 受材料强度的限制，锅炉的压力和温度都有限。
表2-1
中国工业蒸汽锅炉参数系列
表2-2
热水锅炉参数系列
表2-3
中国电站锅炉参数系列
我国工业锅炉的型号表示法
• 为了规范锅炉的表示方法，我国制订了锅 炉产品的型号表示法。 • 我国工业锅炉产品型号由三部分组成，各 部分用短横线相连。见图2-1和图2-2。
• 锅炉最大蒸发量（MCR）：
–指在规定的工作压力下或低于工作压力下，连续运行，不考虑 其经济效果，每小时能产生的最大蒸发量。 –最大时可大于额定蒸发量的20％。
锅炉的参数——压力和温度
• 锅炉蒸汽压力和温度：
–指过热器主汽阀出口处的过热蒸汽压力和过热蒸汽温 度。 –对于无过热器的锅炉，用主汽阀出口处的饱和蒸汽压 力和温度表示。
锅炉的分类
锅炉的分类一按锅炉结构形式分D型锅炉D - type boiler:半部为炉膛、半部为对流烟道的双锅筒D形结构锅炉塔型锅炉tower boiler:下部为炉膛、上部为对流烟道的塔型结构锅炉箱型锅炉box-type boiler:下部为炉膛、上部分隔成两个串联对流烟道的箱型结构锅炉。
兀型锅炉п- type boiler:用炉膛组成上升烟道、用对流烟道组成水平烟道和下降烟道的锅炉二按锅炉形态或重要部件形态分固定式机车锅炉stationary boiler of locomotive type:锅壳纵向轴线平行于地面的锅炉，燃料在火箱中燃烧后流人烟管。
立式锅炉vertical boiler:锅壳纵向轴线垂直于地面的锅炉。
卧式锅壳锅炉horizontal boiler:锅壳纵向轴线平行于地面的锅炉，燃料在炉胆或外置式炉膛中燃烧后流入烟管。
锅壳锅炉shell boiler:蒸发受热面主要布置在锅壳内的锅炉，包括卧式锅壳锅炉、立式锅炉和固定式机车锅炉。
纵锅筒锅炉longitudinal drum boiler:锅筒纵向轴线与锅炉前后轴线平行的锅炉。
横锅筒锅炉cross drum boiler:锅筒纵向轴线与锅炉前后轴线垂直的锅炉。
水管锅炉water tube boiler:烟气在受热面管子外部流动，工质在管子内部流动的锅炉。
三按锅炉排渣方式分液态排渣锅炉boiler with slag-tap furnace boiler with wet-bottom furnace:从炉瞠排出液态炉渣的锅炉。
固态排渣锅炉boiler with dry- ash furnaceboiler with dry-bottom furnace:从炉瞠排出固态炉渣的锅炉。
四按锅炉燃料种类分余热锅炉；废热锅炉waste heat boiler:利用各种废气、废料或废液中显热或(和)可燃物质的锅炉。
混烧锅炉multi-fuel fired boiler:可以同时使用两种或两种以上不同燃料的锅炉。
工业锅炉的构造及燃烧设备—锅炉的炉型
4.水管锅炉锅筒内不布置烟管，空间增大了，可布置汽水 分离装置，提高了蒸汽品质。
水管锅炉系列
➢ 水管锅炉是汽水在管内流动吸热，烟气在管外冲刷放热 的锅炉。
➢ 水管锅炉与火管锅炉相比具有下列优点： 1. 在结构方面：没有特大直径的锅筒和烟管； 2. 在燃烧方面：炉膛不再受锅筒限制，可根据燃料特性 自如布置，改善了燃烧条件，热效率有较大提高； 3. 在传热方面：可尽量组织烟气对水管的横向冲刷，与 烟管的纵向冲刷相比传热系数提高；
按锅筒数目分类：单锅筒及双锅筒。
按锅筒布置形式分类：纵置式、横置式及立置式。 按锅筒与受热面相对位置分类：D型、O型及A型。
水管锅炉分类
1.按锅筒数目分类
1.按锅筒数目分类
双锅筒锅炉：
对流管束
锅筒
两个锅筒（上锅筒和下锅筒），分别与对流管束上下端连接，
形成的对流受热面布置在炉膛的一侧。
2.按锅筒布置形式分类
第三回程：烟气在炉前水平转向左侧对流烟道（第二对 流烟道），由炉前向炉后流动，最后离开锅炉本体。
二、工作原理 2、煤灰流程
燃煤
链条炉排 炉前煤斗
灰渣
老鹰铁
灰渣斗
煤灰流程如图所示，煤由煤斗落到链条炉排上，煤层随炉排向后 移动，在移动过程中完成煤的燃烧过程的三个阶段，最后燃尽的灰渣移 到炉排末端，经老鹰铁落入灰渣斗。
二、工作原理
3、汽水流程
软化 除氧水
给水泵
省煤器
锅筒
水循环 回路
锅筒水 空间
水
汽水分 离装置
水循环 回路
锅筒
分气缸
蒸汽 过热器
饱和蒸汽
锅炉的种类及应用
锅炉的种类及应用将其它热能转变成其它工质热能，生产规定参数和品质的工质的设备称为锅炉。
燃烧设备以提供良好的燃烧条件，以求能把燃料的化学能最大限度地释放出来并其转化为热能，把水加热成为热水或蒸汽的机械设备。
锅炉包括锅和炉两大部分，锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所。
锅炉中产生的热水或蒸汽可直接为生产和生活提供所需要的热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。
提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。
产生蒸汽的锅炉称为蒸汽锅炉，又叫蒸汽发生器，常简称为锅炉，是蒸汽动力装置的重要组成部分，多用于火电站、船舶、机车和工矿企业。
一、锅炉的工作锅炉参数是表示锅炉性能的主要指标，包括锅炉容量、蒸汽压力、蒸汽温度、给水温度等。
锅炉容量可用额定蒸发量或最大连续蒸发量来表示。
额定蒸发量是在规定的出口压力、温度和效率下，单位时间内连续生产的蒸汽量。
最大连续蒸发量是在规定的出口压力、温度下，单位时间内能最大连续生产的蒸汽量。
蒸汽参数包括锅炉的蒸汽压力和温度，通常是指过热器、再热器出口处的过热蒸汽压力和温度如没有过热器和再热器，即指锅炉出口处的饱和蒸汽压力和温度。
给水温度是指省煤器的进水温度，无省煤器时即指锅筒进水温度。
锅炉可按照不同的方法进行分类。
锅炉按用途可分为工业锅炉、电站锅炉、船用锅炉和机车锅炉等；按锅炉出口压力可分为低压、中压、高压、超高压、亚临界压力、超临界压力等锅炉；锅炉按水和烟气的流动路径可分为火筒锅炉、火管锅炉和水管锅炉，其中火筒锅炉和火管锅炉又合称为锅壳锅炉；按循环方式可分为自然循环锅炉、辅助循环锅炉(即强制循环锅炉)、直流锅炉和复合循环锅炉；按燃烧方式，锅炉分为室燃炉、层燃炉和沸腾炉等。
在水汽系统方面，给水在加热器中加热到一定温度后，经给水管道进入省煤器，进一步加热以后送入锅筒，与锅水混合后沿下降管下行至水冷壁进口集箱。
水在水冷壁管内吸收炉膛辐射热形成汽水混合物经上升管到达锅筒中，由汽水分离装置使水、汽分离。
工业锅炉结构
工业锅炉结构一．锅炉的分类锅炉分类方法很多，主要从以下两个方面进行分类：①按锅炉燃用燃料划分，按燃用燃料划分，可分为燃煤锅炉，燃油燃气锅炉和废料锅炉。
②按锅炉结构划分，可分锅壳式锅炉、水火管和水管锅炉三大类。
锅壳式锅炉和水管锅炉的差别主要在于：锅壳式锅炉是在锅筒内部发展受热面，水管锅炉则是在锅筒外部发展受热面；而水火管锅炉是两者兼而有之。
二．锅壳式层燃燃煤锅炉结构①立式锅壳式锅炉锅壳式燃煤锅炉有立式和卧式之分，立式锅壳锅炉容量都比较小，小型蒸汽锅炉用于企业工艺生产，热水锅炉则用于生活能和采暖。
一般主要有为横水管型、横火管型、直烟管型、直水管型和弯水管型，都是手烧固定炉排锅炉，也有采用半机械化操作的，炉排都是放在锅壳内部，都是内燃炉。
所有这些锅炉的炉胆均为辐射受热面，图3-31（a）为双层炉排横水管型，烟气流经水冷炉拱，横向冲刷横置水管对流受热面通过冲天管排入大气。
图3-31（b）为横水管型，烟气由炉胆下的燃烧室进入后烟箱，再流经烟（火）管进入前烟箱，然后由烟囱排出。
图3-31（c）为直水管型，直水管将锅炉分为上下两部分，烟气由炉胆下的燃烧室上行通过喉管进入直水管区完成横向冲刷，最后通过烟囱排入大气。
弯水管型在炉壳外部及炉胆内部都布置有弯水管，炉胆内弯水管直接承受火焰辐射，之后通过喉口的烟气横向冲刷全部炉壳外弯水管，烟气流程较长，因而排烟温度低，热效率较高，单烟箱内易结灰，应注意经常除灰。
手烧炉是人工操作的层燃炉，漆结构十分简单，将固定炉排砌筑后，在其四周砌上炉墙。
在炉排上部的炉墙上油炉门，煤从炉门由人工加至炉排上，炉排下不由炉墙围成灰坑，在炉墙上油灰门，由人工从炉排下清灰。
细碎灰渣落至灰坑，由灰门扒出，大块渣由炉门取出，加煤、拔火、除灰都有人工操作，劳动强度大，燃烧效率低，还有周期性冒黑烟的缺点，目前只用于提供生活热水和小单位采暖之用。
随着大中型城市环保要求的提高，手烧炉不具备机械化燃烧特点，多数产品因其存在固有的冒黑烟和无法除尘等特点已均被国家环保局列为淘汰的产品之列，国家技术监督部门也再积极推进机械化燃烧方式，开始禁止散煤手烧炉。
锅炉的种类及结构
锅炉的种类及结构第一节常用中小型锅炉一．立式锅壳锅炉立式锅壳锅炉主要有立式横水管锅炉和立式多横水管锅炉、立式直水管锅炉、立式弯水管锅炉和立式火管锅炉等，目前应用较多的是后三种。
由于立式锅炉的热效率低和机械化燃烧问题难以解决，并且炉膛水冷程度大，不宜燃用劣质煤，目前产量逐渐减少，只是局限在低压小容量及环保控制不严及供电不正常的地少量应用。
二．卧式锅壳锅炉卧式锅壳式锅炉是工业锅炉中数量最多的一种。
目前已由原来最大生产4t/h（少量的也有6t/h）发展到可以生产40t/h锅壳式锅炉。
1．卧式内燃锅壳式锅炉卧式内燃锅壳式锅炉以其高度和尺寸较小，适合组装化的需求，采用微正压燃烧时，密封问题容易解决，而炉膛的形状有利于燃油燃气，故在燃油（气）锅炉应用较多，燃煤锅炉应用较少。
2．卧式外燃锅壳式锅炉这是我国工业锅炉中使用的最多、最普遍的一种炉型，按现行的工业锅炉型号编制方法，应用代号WW，但目前国内锅炉行业均用水管锅炉的形式代号DZ来表示。
卧式外燃水火管锅炉与卧式内燃水火管锅炉的主要区别，在于卧式外燃水火管锅炉将燃烧装置从锅壳中移出来，加大了炉排面积和炉膛体积，并在锅壳两侧加装了水冷壁管，组成燃烧室，为煤的燃烧创造了良好条件，因此燃料适应性较广，热效率较高。
三．水管锅炉水管锅炉在锅筒外部设水管受热面，高温烟气在管外流动放热，水在管内吸热。
由于管内横断面比管外小，因此汽水流速大大增加，受热面上产生的蒸汽立即被冲走，这就提高了锅水吸热率。
与锅壳式锅炉相比水管锅炉锅筒直径小，工作压力高，锅水容量小，一旦发生事故，灾害较轻，锅炉水循环好，蒸发效率高，适应负荷变化的性能较好，热效率较高。
因此，压力较高，蒸发量较大的锅炉都为水管锅炉。
常见的水管锅炉有双锅筒横直式水管、双锅筒纵置式水管锅炉和单锅筒纵置式水管锅炉，四. 热水锅炉热水锅炉是指水在锅炉本体内不发生相变，即不发生蒸汽，回水被送入锅炉后通过受热面吸收了烟气的热量，未达到饱和温度便被输入热网中的一种热力设备。
