配电网自动化技术——CH9配电网高级应用软件【修订】
1
2
3
4
5
6
7
邻接矩阵是用一个二维数组来存放图的顶点间关系的数据。 但一般的图并非任意两个顶点都相邻接，因此邻接矩阵中会 有许多零元素。
1. 配电弱环网的拓扑描述--邻接表矩阵
8
1 2 3 2 ^ 1 2 3 4 ^ 2 6 ^ 3 4 ^ 7 ^ 3 4 5 6 ^ 8 ^ 8 ^
1
2
3
4
5
4 5 6
5. 负荷预测
• 负荷预测功能一般针对全网或某个区域内的总负 荷进行。 • 应考虑带气象修正功能的负荷预测模型，负荷预 测可以预测未来1天～1周的每小时、每15min的 系统负荷值，然后利用可自动校正的负荷分配系 数把该预测值分配到各变电站、馈线及负荷点。 • 配电负荷预测可能要考虑分类预测。负荷分类指 负荷中可分离出来的最小可统计用电负荷类别。 典型的负荷分类比如电冰箱、烹饪、荧光灯、电 热器、电弧、泵等。
1. 网络建模
• 网络建模的主要功能有： • 1）定义配电网中的各种元件，如母线、馈线段、分支线、 变压器、电容器、负荷等。 • 2）定义各元件间的连接关系，以提供网络分析功能所需 的基本拓扑信息。 • 3）根据定义的元件自动生成相应元件参数表，以便参数 录入。 • 4）网络建模提供静态分析和动态分析的全套元件参数。 • 5）从实时库中获取数据。 • 6）维护数据库间的关系和自动校核输入的数据。 • 7）根据数据库和开关的实时状态建立母线模型。 • 8）支持各种电压等级的模型。
配电网自动化技术
Distribution Automation Technology
电气工程与自动化学院
郭谋发

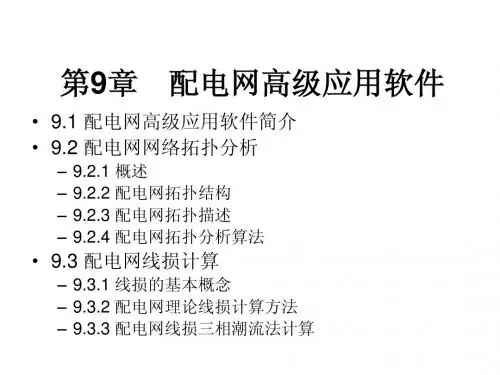

第9章
– – – –
配电网高级应用软件
• 9.1 配电网高级应用软件简介 • 9.2 配电网网络拓扑分析
9.2.1 概述 9.2.2 配电网拓扑结构 9.2.3 配电网拓扑描述 9.2.4 配电网拓扑分析算法
3. 配电网重构
• 配电网重构的目标是在满足网络约束和辐 射状网络结构的前提下，通过开关操作改 变负荷的供电路径，以便使网损最小，或 解除支路过载和电压越限，或平衡馈线负 荷。
3. 配电网重构
• 配电网重构的用途有以下几个方面： • 1）用于配电网规划和配电网改造。 • 2）正常运行状态下的网络重构可以降低网 损，平衡负荷，提高系统运行的经济性与 供电可靠性。 • 3）故障情况下的网络重构可用于配电网事 故后的供电恢复。
树状网新增支路时，所增支路必须是由已编号节点发出的，可 直接将它编为最后一个支路，其末端节点编为最后一个节点 。 若要删除一个支路，则将它所在行和列消去即可。
2. 配电辐射网的拓扑描述--树存储结构
结点 1 父结点 ^ 1 2 3 4 2 6 2 8 3
8
9 10
2 3 4
1
2
3
4
5
5 7 8
9.2 配电网网络拓扑分析
• 配电网拓扑分析(又称配电网接线分析或配 电网拓扑辨识)是指运用图论等方面的知识 对配电网的几何结构和性质进行分析和研 究，以反映配电网上各元件(包括节点、线 路、负荷等)的连接情况和带电状态； • 最终根据各个元件之间的连接关系以及各 个开关的实时开合状态，动态生成能够正 确描述网络结构并可为计算机分析所利用 的数学模型。
6
7
7 8
对图的每个顶点建立一个单链表，n个顶点建立n个单链表。 第i个单链表中的节点包含顶点及其所有邻接顶点，它相比 于邻接矩阵而言只考虑了非零元素。
1. 配电弱环网的拓扑描述--节点—支路关联矩阵
8 ⑦ 1 ① 2 ② ⑤ 6 3 ③ 7 ⑥ 4 ④ ⑧ 5
1 0 0 0 0 0 0 0 1 1 0 0 1 0 0 0 0 1 1 0 0 0 1 0 0 0 1 1 0 0 0 1 0 0 0 1 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 1 1
• 在配电网拓扑分析时，通常将配电系统的 各种设备抽象为节点或支路，整个配电网 由节点和支路组成。这样，以节点作为图 的顶点，支路作为图的边，就构成了一个 称之为图的数据结构。 • 配电系统中的任何设备都可以抽象成一个 多端口电路，端子之间的连接描述了设备 之间的拓扑关系。
1. 配电弱环网的拓扑描述--邻接矩阵
9.3 配电网线损计算—基本概念
• （2）固定损耗 1）所谓固定损耗是指与电网中的负荷电流无 关且不随其变化的一种损耗。 2）包括变压器的铁损、电容器的介质损耗、 电压表和电能表电压线圈中的损耗、电晕 损耗等。
9.3 配电网线损计算—基本概念
• （3）不明损耗 1）所谓不明损耗是指实际线损与理论线损之 差的一种损耗。 2）该种损耗变化不定、数量不明、难以用仪 表和计算方法确定，只能由月末的电量统 计确定，其中包括用户违章用电和窃电的 损失、漏电损失、抄表以及电费核收中差 错所造成的损失、计量表计误差所形成的 损失等。
4. 配电网线损计算与分析
• 1）输入功能：包括图形输入、数据输入、网络拓 扑分析和自动生成数据库、自动检错、与GIS接 口等。 • 2）计算功能：包括采用前推回代法计算配电网潮 流、用不同方式采集运行数据以提高计算正确性、 自动适应运行方式的变化等。 • 3）输出功能：计算结果以表格、分层图形、棒图、 曲线等方式输出。 • 4）分析功能：通过多种分析确认计算结果的真实 性和可靠性。
2. 状态估计
• 在实时情况下，不可能对网络的所有运行 状态量进行监测；此外，获取的测量数据 也不可避免地存在测量误差。 • 状态估计基于网络的拓扑模型，利用 SCADA采集的实时信息，确定配电网的接 线方式和运行状态，估计出各母线的电压 幅值和相角及元件的功率，检测、辨识不 良数据，补充不足测点。
树的广度优先搜索算法--分支线分层法
(2,1,3) (2,1,2) (2,1,1) 根结点 (1,1,0) (1,1,1) (1,1,2) (2,2,1) 第 2层 (2,2,2) (3,1,1) (3,1,2) (3,1,3) 第 3层 (1,1,3) (1,1,4) (1,1,5) 第 1层 第 2层
• 配电系统拓扑分析以从同一变电站引出的 所有馈线作为一个完整的分析对象，而以 馈线作为基本的分析单元。 • 对辐射状结构方式可以用一个树结构来表 示。对于环网设计而开环运行的结构方式， 在正常运行时也可视为一个树结构，只是 在开关倒换操作的短时间内变成一个弱环 网络。
1. 配电弱环网的拓扑描述
• 按照分支线距离根 节点的远近，对分 支线进行分层。即 按照从分支线的末 端到源节点所经历 的分支数目对分支 线进行分层。
9.3 配电网线损计算—基本概念
• 给定时间段内，电网中所有元件产生的电 能损耗称为线损电量，简称线损。线损按 其特点可分为三大类： • （1）可变损耗 1）与电网中的负荷电流有关且随其大小而变 化的损耗。 2）包括导线损耗、变压器绕组的铜损、电流 表和电能表电流线圈的损耗等。
1）节点i与支路j相连，且该支路方向离开该节点时，aij=1。 2）节点i与支路j相连，且该支路方向指向该节点时， aij=-1 3）节点i与支路j不直接相连时， aij=0 。
2. 配电辐射网的拓扑描述--节点—支路关联矩阵
• 不计接地支路时，辐射网（又称树状网） 的节点数等于其支路数加1，其节点-支路关 联矩阵为一个长方阵，使用不便。为此， 在根节点前增加一个零阻抗的虚拟支路， 且此支路不设始端节点，这样，网络中的 节点数即等于支路数，就可以按一定规律 形成易于处理的节点—支路关联方阵。
8
0 1 0 0 0 0 0 0 1 0 1 0 0 1 0 0 0 1 0 1 0 0 0 1 0 0 1 0 1 0 0 1 0 0 0 1 0 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0 0 1 1 0 0 0 0
6
7
9 10
树的双亲（父节点及子节点）表示 要特别考虑根节点的存储
2. 配电辐射网的拓扑描述--树存储结构
结点 1 孩子结点 2 3 2 6 8 4 3 10 5 ^ 7 ^ 9 ^ ^
8
9 10
1
2
3
4
5
4 5 6 7
6
7
8 9 10
树的孩子表示
2. 配电辐射网的拓扑描述--树存储结构
1
8 9 10 1 2 3 4 5
2 3 4 6 10 7 9 8
6
7
5
孩子兄弟表示法又称二叉树表示法 链表中节点的两个链表域分别指向其孩子节点和兄弟节点
配电网拓扑分析算法
• 为了获得配电系统的各节点和支路的连接信息， 需要对配电网进行遍历，即要求能够从源节点开 始到末端节点或从末端节点开始到源节点搜索所 有的节点、支路或分支线。 • 遍历的目的主要是为了检测孤立子网络的存在， 同时对节点和支路进行编号，最终建立反映配电 系统元件连接关系的数据结构，以存储系统的连 接和编号信息。 • 图和树的遍历搜索的方法可以分为广度优先搜索 算法和深度优先搜索算法。
• 9.3 配电网线损计算
– 9.3.1 线损的基本概念 – 9.3.2 配电网理论线损计算方法 – 9.3.3 配电网线损三相潮流法计算
第9章 配电网高级应用软件--简介
• 配电网高级应用软件是建立在一定的数据 源基础之上的： • 1）由SCADA采集来的测量数据，即系统 运行的实时数据和历史数据。 • 2）由人工输入的系统静态数据，如系统 的线路参数、变压器参数等。 • 3）计划参数，主要是未来时刻的计划运 行参数，如预测的负荷及检修停电安排等。
2. 配电辐射网的拓扑描述--节点—支路关联矩阵
8 ⑧ 1 ① ② ⑥ 2 ③ 6 ⑦ 3 ④ 7 4 ⑤ 5
简述配网自动化及馈线自动化技术
简述配网自动化及馈线自动化技术配网自动化及馈线自动化技术是电力系统中的重要组成部份，它们的发展和应用对于提高电力系统的可靠性、安全性和经济性具有重要意义。
本文将对配网自动化和馈线自动化技术进行简要介绍，包括其定义、作用、应用领域、关键技术和发展趋势等方面。
一、配网自动化技术简述配网自动化技术是指利用现代信息技术手段，对电力配网进行监测、控制和管理的技术系统。
它通过采集、传输和处理配网设备的状态信息，实现对配电变压器、开关设备、路线设备等的远程监测和控制，从而提高配网的运行效率和可靠性。
1.1 作用和优势配网自动化技术的主要作用是实现对配电设备的远程监测和控制，提高配网的可靠性、安全性和经济性。
它可以实时监测设备的运行状态，及时发现故障并采取相应的措施，减少停电时间和损失。
此外，配网自动化技术还可以优化配电网络的配置和运行，提高电能质量和供电可靠性。
1.2 应用领域配网自动化技术广泛应用于城市、工业园区、商业中心等配电系统中。
它可以用于城市供电网的监测和控制，实现对变电站、配电房、开关柜等设备的远程监测和控制。
此外，配网自动化技术还可以应用于工业园区和商业中心的配电系统，实现对重要设备和关键路线的远程监测和控制。
1.3 关键技术配网自动化技术的关键技术包括传感器技术、通信技术、数据处理技术和智能决策技术等。
传感器技术用于采集配电设备的状态信息，包括电流、电压、温度等参数。
通信技术用于传输采集到的数据，实现设备之间的信息交互。
数据处理技术用于对采集到的数据进行处理和分析，实现对设备状态的监测和预测。
智能决策技术用于根据设备状态和运行要求，实现对设备的自动控制和调度。
1.4 发展趋势随着信息技术的不断发展，配网自动化技术将进一步完善和普及。
未来，配网自动化系统将实现更高级的功能，如自动故障定位、自动设备调度和自动负荷管理等。
此外，配网自动化技术还将与智能电网、新能源技术等相结合，实现对分布式能源和电动汽车充电设备的智能管理和控制。
电力系统配电网自动化技术的应用及解析
电力系统配电网自动化技术的应用及解析
随着电力系统科技的不断发展，电力系统配电网自动化技术已经成为电力系统中不可
或缺的一部分，这种技术可以帮助电力系统的运营和管理变得更加智能化、高效化。
电力系统配电网自动化技术是指通过计算机程序和智能化设备，对配电网的各个环节
进行集中控制和监控的技术，包括故障检测、自动重合闸、监控运行状态等功能。
这些功
能的实现，不仅能够提高系统的可靠性和稳定性，而且可以减少维修保养成本和提高电能
利用效率。
在电力系统中，配电网自动化技术的应用面非常广泛。
例如，在配电网中发生故障时，自动化系统可以通过比较服务设备的状态和保护设备的状态，自动切换备用线路，保障电
力用户的用电不受影响。
另外，在配电网中，自动化系统还能对电力质量进行分析，监控
电压、电流等指标，保障电力用户的用电质量。
除了故障检测和电力质量监控外，配电网自动化技术还可以实现远程控制功能，使得
电力系统运维人员可以远程监控和控制各个设备，保障电力系统的稳定性和可靠性。
另外，自动化系统还可以结合智能电网技术，实现对电力用户的用电情况、用电需求等信息进行
分析和预测，为电力系统的规划和运营提供数据支撑。
简述配网自动化及馈线自动化技术
简述配网自动化及馈线自动化技术配网自动化及馈线自动化技术是现代电力系统中的重要组成部分。
随着电力需求的不断增长和电网规模的扩大，传统的人工操作已经无法满足电网的运行需求。
配网自动化及馈线自动化技术的应用，不仅提高了电网的可靠性和安全性，还提高了运行效率和经济性。
本文将从五个方面对配网自动化及馈线自动化技术进行简要介绍。
一、配网自动化技术1.1 智能电网监控系统智能电网监控系统通过实时监测电网的运行状态，包括电压、电流、频率等参数，可以及时发现电网故障并进行快速定位。
同时，该系统还能对电网进行远程监控和控制，实现对电网的智能化管理。
1.2 配电自动化设备配电自动化设备包括自动开关、遥控终端、遥测终端等，通过这些设备可以实现对配电设备的远程监控和控制。
例如，自动开关可以根据电网的负荷情况进行自动开关操作，遥控终端可以实现对开关的遥控操作，遥测终端可以实时采集电网的运行数据。
1.3 智能配电网管理系统智能配电网管理系统是配网自动化的核心，它通过对电网运行数据的分析和处理，可以实现对电网的智能化管理。
例如，该系统可以根据电网的负荷情况进行负荷预测和负荷调度，优化电网的运行效率和经济性。
二、馈线自动化技术2.1 馈线保护装置馈线保护装置是馈线自动化的重要组成部分，它可以实时监测馈线的电流和电压等参数，一旦检测到故障情况，可以及时切除故障馈线，保证电网的可靠性和安全性。
2.2 馈线自动重合闸装置馈线自动重合闸装置可以实现对馈线的自动重合闸操作，当馈线发生短路或故障时，该装置可以自动切除故障馈线，并自动合闸其他正常馈线，实现对电网的快速恢复。
2.3 馈线故障定位系统馈线故障定位系统可以通过对馈线的电流和电压进行实时监测和分析，准确定位馈线的故障位置。
这对于快速排除故障，提高电网的可靠性和安全性具有重要意义。
三、配网自动化及馈线自动化技术的优势3.1 提高电网的可靠性配网自动化及馈线自动化技术可以实时监测电网的运行状态，及时发现和定位故障，快速恢复电网的供电能力，提高电网的可靠性。
配电网自动化技术——CH9配电网高级应用软件【修订】
2. 状态估计
• 在实时情况下，不可能对网络的所有运行 状态量进行监测；此外，获取的测量数据 也不可避免地存在测量误差。 • 状态估计基于网络的拓扑模型，利用 SCADA采集的实时信息，确定配电网的接 线方式和运行状态，估计出各母线的电压 幅值和相角及元件的功率，检测、辨识不 良数据，补充不足测点。
4. 配电网线损计算与分析
• 1）输入功能：包括图形输入、数据输入、网络拓 扑分析和自动生成数据库、自动检错、与GIS接 口等。 • 2）计算功能：包括采用前推回代法计算配电网潮 流、用不同方式采集运行数据以提高计算正确性、 自动适应运行方式的变化等。 • 3）输出功能：计算结果以表格、分层图形、棒图、 曲线等方式输出。 • 4）分析功能：通过多种分析确认计算结果的真实 性和可靠性。
6
7
7 8
对图的每个顶点建立一个单链表，n个顶点建立n个单链表。 第i个单链表中的节点包含顶点及其所有邻接顶点，它相比 于邻接矩阵而言只考虑了非零元素。
1. 配电弱环网的拓扑描述--节点—支路关联矩阵
8 ⑦ 1 ① 2 ② ⑤ 6 3 ③ 7 ⑥ 4 ④ ⑧ 5
1 0 0 0 0 0 0 0 1 1 0 0 1 0 0 0 0 1 1 0 0 0 1 0 0 0 1 1 0 0 0 1 0 0 0 1 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 1 1
• 配电系统拓扑分析以从同一变电站引出的 所有馈线作为一个完整的分析对象，而以 馈线作为基本的分析单元。 • 对辐射状结构方式可以用一个树结构来表 示。对于环网设计而开环运行的结构方式， 在正常运行时也可视为一个树结构，只是 在开关倒换操作的短时间内变成一个弱环 网络。
配电网高级应用软件及其实用化关键技术
配电网高级应用软件及其实用化关键技术发表时间：2020-12-10T15:04:03.663Z 来源：《当代电力文化》2020年21期作者：陈鹏王芸琪[导读] 在我国发展智能化的电网的过程中，配电网是其中的重要构成部分陈鹏王芸琪国网湖北省电力有限公司鄂州供电公司，湖北鄂州 436000摘要：在我国发展智能化的电网的过程中，配电网是其中的重要构成部分，同时也是其局限性所在。
本文建立在配电网的具体运行过程中的调度需求以及自动化水平，以及模型特点，对配电网相关的高级应用软件进行分析其涉及到的关键技术。
在文中主要介绍了在配电网中涉及到的高级应用软件的功能组成、体系结构，还对三相潮流计算、状态估计、三相建模。
还包括了安全评估、网络重构等相关应用的基本思路，包括算法进行了简要梳理与介绍。
关键词：配电网；高级应用软件；实用化关键技术引言：在我国，关于配电网的相关数据监控与采集、馈线自动化以及相关自动读表的计量终端等设施设备进行了很大的推广与使用，使我国配电网的可控性、可观察性得到了极大程度的提高，这也属于比较基础性的工作。
但是，这些工作为进行配电网的相关管理，使其在其具体的管理系统之中，为相关软件的进一步应用奠定了良好的基础。
在配电管理的系统之中，涉及到一些高级应用软件，其属于核心组成要件，其大概包含了无功优化、网络重构、潮流计算、状态估计等相关内容。
与输电网进行对比，可以明显看出配电网的运行特点与模型具有比较明显的特殊性。
首先，其采取的线路，在一般情况下，不会利用三相式的循环换位走线方式，与此同时，在中低压配电网中，仍然会存在一部分的相当数量的单相供电负荷，因此，就会呈现出三相负荷的不均衡性，以及对应的三相参数呈现出不对称的特点，且非常显著。
此外，在中低压配电网中，其对应的线路，涉及到的电抗数值与参数电阻，其相关的数值相当。
同时，其无功有功的解耦特性不再存在，且三相独立或三相联动都可进行调配的对应储能、无功补偿等装置，其对应的设备是显著存在的。
电力系统配电网自动化技术的应用及解析_1
电力系统配电网自动化技术的应用及解析发布时间：2023-04-26T02:07:21.859Z 来源：《科技潮》2023年5期作者：孟祥伟[导读] 配网自动化技术是以自动化技术、人工智能技术、GIS系统、电子信息技术及计算机网络技术等多种先进的现代化技术和系统为基础，对自动化配电网进行合理布局，实时监测其运行状态的一种技术。
国网朝阳市双塔区供电分公司辽宁朝阳 122000摘要：随着我国电力基础设施的不断完善，配电网技术水平得到前所未有提升和改善。
一方面，现代化的科学技术逐步融入电力体系，发挥出巨大的经济价值和功能价值.另一方面，从管控的维度进行分析，目前配电网设备种类繁多复杂，仅凭纯人力资源难以快速应对现阶段复杂的网架结构及运行方式，配电网自动化技术应用势在必行。
关键词：电力系统；配电网；自动化技术；应用1配电网自动化系统的构成配网自动化技术是以自动化技术、人工智能技术、GIS系统、电子信息技术及计算机网络技术等多种先进的现代化技术和系统为基础，对自动化配电网进行合理布局，实时监测其运行状态的一种技术。
通过配网自动化技术的合理应用，可让配网的整个运行过程得到良好控制，从而最大限度地防止配网运行出现故障，让配网始终保持在可靠运行状态。
第一，实时监控功能模块。
配电网自动化系统可通过主站网络系统中的服务器、数据库、检测工作平台等设备对电网的功能模块进行实时监控，能及时收集到配电网的运行电流、功率及电度量等相关数据，便于电网工作人员对配电网的相关线路进行统筹规划，在一定程度上提高了配电线路设计的合理性。
第二，保护功能模块。
利用电网建设运行中的终端设备可对配电网自动化线路的运行情况进行操作管理，其能自动检测并识别配电网线路中的故障问题，能精准定位线路故障范围，为电力检修人员提供可靠的参考数据，便于其第一时间进行检修，在提高供电恢复效率的同时保护了电网功能模块的安全性，避免了大规模故障的现象，提升了整体电力系统的运行质量。
简述配网自动化及馈线自动化技术
简述配网自动化及馈线自动化技术配网自动化和馈线自动化技术是电力系统中的重要组成部分，它们通过应用先进的控制、通信和信息技术，实现电力系统的智能化、自动化和高效运行。
本文将简要介绍配网自动化和馈线自动化技术的基本概念、应用场景、关键技术和发展趋势。
一、配网自动化技术简介配网自动化技术是指在电力配网系统中，通过应用先进的控制、通信和信息技术，实现对配电设备的监测、控制和管理，提高配网系统的可靠性、可用性和经济性。
配网自动化技术主要包括远程监测、远程控制、自动化设备和智能配电网等方面。
1. 远程监测：通过安装传感器和监测装置，实时采集配电设备的运行状态和数据信息，包括电流、电压、功率等参数，并将数据传输到监控中心进行分析和处理。
2. 远程控制：通过远程控制装置，对配电设备进行远程操作和控制，包括开关操作、故障处理、负荷调节等，提高配电系统的灵活性和响应速度。
3. 自动化设备：配网自动化系统中的关键设备包括自动开关、自动重合闸、遥测遥信装置等，它们能够实现对配电设备的自动化控制和保护，提高系统的可靠性和安全性。
4. 智能配电网：智能配电网是配网自动化技术的发展方向，它通过应用先进的通信、计算和控制技术，实现对配电网的智能监测、智能控制和智能管理，提高配电系统的能源利用效率和供电质量。
二、馈线自动化技术简介馈线自动化技术是指在电力系统的输电线路中，通过应用先进的控制、通信和信息技术，实现对输电线路的监测、控制和管理，提高输电系统的可靠性、可用性和经济性。
馈线自动化技术主要包括线路监测、故障检测、自动重合闸和智能输电网等方面。
1. 线路监测：通过安装传感器和监测装置，实时采集输电线路的运行状态和数据信息，包括电流、电压、温度等参数，并将数据传输到监控中心进行分析和处理。
2. 故障检测：通过故障检测装置，对输电线路的故障进行及时检测和定位，包括短路、接地故障等，提高故障处理的效率和准确性。
3. 自动重合闸：自动重合闸装置能够实现对输电线路的自动重合闸操作，即在发生故障后，自动恢复线路供电，减少停电时间和影响范围。
电力工程中配电网自动化技术运用
电力工程中配电网自动化技术运用摘要：电力工程中配电网自动化技术的应用对人力资源是一种解放，特别是能够减少户外配电网巡查人员的工作任务及难度，很多情况下在配电中心就能够准确确定配电网故障位置及原因，甚至可以远程解除故障，在无法远程操控时再派维修人员前去解除故障，可大大提高配电工程效率。
未来，配电网自动化技术将向着更为智能化的方向发展，从而深度优化电力工程配电网运行及管理。
关键词：电力工程；配电网自动化技术；运用引言基于我国当前电力工程中配电网自动化技术的内涵及具体技术的应用进行分析，对多种自动化技术的原理及方式进行解析，目的在于提高相关人员对于配电网自动化技术的认识，并积极创新自动化技术运用方式，不断促进配电网技术从自动化向智能化发展。
1概述配电网自动化技术所谓配电网自动化技术，简单来讲就是以计算机网络、通信以及电子这三种技术作为支撑，对电力工程中的配电网系统运用状态以及事故情况进行实时监控、维修以及管理工作，以此来保证配电网系统处于安全运行状态下的一种电力自动化技术。
从本质上来讲，主要是借助当前比较先进的自动化控制技术、网络技术等监管配电网运行情况，一方面大幅度提升配电网系统运行的综合性能；另一方面能够切实保证配电网系统出现故障情况下，能够在最快时间内恢复供电。
综合以上，将配电网自动化技术应用于电力工程中，最大限度降低相关工作人员的工作强度，对提升电力系统供电以及维修等工作效率有积极性意义。
2配电自动化在配电管理系统中应用的现状我国的电力技术历经多年发展，虽然获得了不错的成绩，但在配电自动化技术层面，水平还是较为低下，在实际运行中也出现了很多的问题。
例如，对配电网的发展不均衡，配电自动化技术落后，专业操作人才不够等因素，都对大面积扩展配电自动化造成了很大的影响。
2.1配电自动化技术落后由于我国的配电自动化发展较为缓慢，技术水平也不足，与配电自动化技术水平先进的国家相比，仍然有着很大的提升空间。
因此，实现先进的配电自动化技术是我国当前亟需解决的技术难题。
配电网高级应用软件
数据以提高计算正确性、自动适应运行方式的变化等。 3)输出功能：计算结果以表格、分层图形、棒图、曲线等方式输出。 4)分析功能：通过多种分析确认计算结果的真实性和可靠性。
5.负荷预测
配电网未来一个时段负荷变化的趋势和特点是 配电部门所必须掌握的基本信息。负荷预测功 能利用历史负荷数据预测未来时段的负荷。 负荷预测功能一般针对全网或某个区域内的总 负荷进行，应考虑带气象修正功能的负荷预测 模型，负荷预测可以预测未来1天～1周的每小 时、每15min的系统负荷值，然后利用可自动校 正的负荷分配系数把该预测值分配到各变电站、 馈线及负荷点。负荷预测应用线性外推、线性 回归和人工神经网络等算法。
孩子兄弟表示法又称二叉树表示法，或称二叉 链表表示法，即以二叉链表作为树的存储结构。 链表中节点的两个链表域分别指向其子节点和 兄弟节点，采用链表的存储结构可节省内存。 图9-5d是图9-5a辐射状网络用孩子兄弟表示法实 现的树存储结构。以节点3为例，它的两个链表 域分别指向节点4和节点6，其中节点4是节点3 的子节点，节点6是节点3的兄弟节点。
9.2.2 配电网拓扑结构
配电网根据电源位置、电压等级、负荷分布、 地理条件等的不同，多采用辐射状、手拉手环 状或网状等结构方式。其中，辐射状结构方式 (又称放射状或树状)结构简单，但该结构属单电 源供电方式，可靠性较低；环状或网状等属于 有备用电源的供电方式，正常运行时以开环方 式运行，联络开关一般处于断开状态，联络开 关的两侧都相当于一条馈线的末端，当某侧停 电时，联络开关将闭合，由另一侧反送电。环 网接线开环运行的结构易于用重合器及分段器 实现事故情况下非故障区段的自动恢复送电， 具有较高的供电可靠性。
9.2.3 配电网拓扑描述
1.配电弱环网的拓扑描述 2.配电辐射网的拓扑描述
配网自动化技术在配网运维中的运用
配网自动化技术在配网运维中的运用配网自动化技术是指利用现代化的通信、监控、控制、计算和设备的技术手段，对电力配网系统中的关键设备和环节进行信息化、智能化的监控和控制，实现对配电网运行状态的实时监测、自动控制和调度。
在配网运维过程中，配网自动化技术可以发挥重要作用，以下是其在配网运维中的运用。
配网自动化技术可以实现对配电设备的实时监测和管理。
通过在关键节点安装传感器和监控设备，可以实时监测配电设备的运行状态，包括温度、电流、电压等参数的监测。
当发生异常情况时，系统会自动发出警报，配网人员可以及时采取相应的措施进行处理，避免事故发生。
配网自动化技术可以实现对配电系统的自动控制和调度，提高配电系统的运行效率和可靠性。
通过分布式控制系统和自动化设备的配合，可以实现对配电系统的远程控制和运行调度。
系统可以根据负荷的变化自动调整电流的大小和路由，实现电能的优化分配，提高电网的稳定性和供电质量。
配网自动化技术可以实现对配电系统的故障诊断和维修。
当系统发生故障时，通过对故障点进行自动定位和分析，系统可以快速诊断故障原因，并自动向维修人员发送故障报警信息。
维修人员可以根据故障信息快速定位到故障点，并进行维修操作，缩短故障处理时间，提高故障处理效率。
配网自动化技术还可以实现对配网运行状态的数据采集和分析。
通过对配电系统运行状态数据的采集和分析，可以了解电网的运行情况和负荷状况，为运行管理提供决策依据。
同时还可以对历史数据进行统计和分析，找出潜在问题和隐患，及时采取措施进行预防和改进，提高配电系统的可靠性和安全性。
配网自动化技术在配网运维中的运用可以大大提高配电系统的运行效率和可靠性，降低运维成本，减少人为差错，对提高电力系统的安全性和稳定性具有重要意义。
随着技术的不断发展，相信配网自动化技术在未来会发挥越来越重要的作用。
