配电网自动化主站系统
配电自动化主站系统及应用
配电自动化主站系统及应用引言概述：配电自动化主站系统是现代电力配电系统中的重要组成部分，通过自动化技术实现对配电网的监控、控制和管理。
本文将从系统架构、功能特点、应用场景和未来发展等方面详细介绍配电自动化主站系统及其应用。
一、系统架构1.1 系统硬件组成：配电自动化主站系统由主站服务器、RTU（远动终端单元）、开关设备和通信网络等组成。
主站服务器作为系统的核心控制单元，负责数据采集、处理和决策；RTU作为终端设备，负责与开关设备的通信和控制；开关设备包括断路器、隔离开关等，用于实现对配电网的远程控制。
1.2 系统软件组成：配电自动化主站系统的软件包括监控软件、控制软件和管理软件。
监控软件用于实时监测配电网的运行状态；控制软件实现对开关设备的远程控制；管理软件用于数据管理、报表生成和系统配置等。
1.3 系统架构示意图：配电自动化主站系统的架构示意图如下图所示，主站服务器通过通信网络与RTU和开关设备进行数据交互和控制。
二、功能特点2.1 实时监测：配电自动化主站系统能够实时监测配电网的电压、电流、功率等参数，及时发现异常情况并进行报警。
2.2 远程控制：通过配电自动化主站系统，运维人员可以远程对配电网的开关设备进行控制，实现远程操作和管理。
2.3 数据分析：配电自动化主站系统能够对配电网的历史数据进行分析，提供数据报表和趋势分析，为运维人员提供决策支持。
2.4 故障诊断：配电自动化主站系统能够自动诊断配电网的故障原因，并提供相应的处理建议，提高故障处理效率。
三、应用场景3.1 工业领域：配电自动化主站系统广泛应用于工业领域的配电系统，可以实现对电力设备的远程监控和控制，提高配电系统的可靠性和安全性。
3.2 商业建筑：商业建筑中的配电系统通常较为复杂，配电自动化主站系统可以实时监测电力负荷、节能情况等，为节能管理提供数据支持。
3.3 城市配电网：城市配电网规模庞大，配电自动化主站系统可以对配电网进行全面监控和管理，提高供电质量和可靠性。
配电自动化主站系统及应用
配电自动化主站系统及应用引言概述：
配电自动化主站系统是现代电力配电系统中的核心部份，它通过集成各种硬件设备和软件系统，实现对配电网络的监测、控制和管理。
本文将从五个大点来阐述配电自动化主站系统的重要性及其应用。
正文内容：
1. 配电自动化主站系统的基本概念
1.1 配电自动化主站系统的定义
1.2 配电自动化主站系统的组成
1.3 配电自动化主站系统的工作原理
2. 配电自动化主站系统的功能
2.1 监测功能
2.2 控制功能
2.3 管理功能
3. 配电自动化主站系统的应用
3.1 配电网的监测与管理
3.2 配电设备的状态监测与维护
3.3 配电系统的故障诊断与处理
3.4 配电网络的优化与调度
3.5 配电系统的能耗管理与节能措施
4. 配电自动化主站系统的优势
4.1 提高电力系统的可靠性
4.2 提高电力系统的运行效率
4.3 降低电力系统的运维成本
5. 配电自动化主站系统的发展趋势
5.1 信息技术与通信技术的融合
5.2 大数据与人工智能的应用
5.3 智能化与自动化的发展
总结：
配电自动化主站系统在现代电力配电系统中起着至关重要的作用。
通过监测、控制和管理配电网络，它能够提高电力系统的可靠性、运行效率和运维成本。
随着信息技术、通信技术、大数据和人工智能的不断发展，配电自动化主站系统将进一步实现智能化和自动化，为电力配电系统的发展提供更多可能性。
配电自动化主站系统及应用
配电自动化主站系统及应用一、引言配电自动化主站系统是现代化配电网络中的关键组成部份，它通过集中监控、控制和管理配电设备，实现对电力系统的智能化运行。
本文将详细介绍配电自动化主站系统的标准格式文本，包括系统概述、功能要求、硬件配置、软件配置和应用案例等方面的内容。
二、系统概述配电自动化主站系统是一个基于计算机网络的集中监控与控制系统，用于实时监测和控制配电设备的运行状态。
系统由主站服务器、配电终端设备、传感器、通信网络和配电设备组成。
主站服务器负责接收、处理和存储来自配电终端设备的数据，并提供图形界面供操作人员进行监控和控制。
三、功能要求1. 实时监测：系统能够实时监测配电设备的电流、电压、功率等参数，并能够显示实时数据。
2. 告警管理：系统能够对配电设备的异常状态进行监测，并能够发出告警信号，以便及时采取措施。
3. 远程控制：系统能够通过远程控制命令对配电设备进行操作，如开关控制、调节参数等。
4. 数据存储与查询：系统能够将历史数据进行存储，并能够进行数据查询和分析。
5. 用户管理：系统能够对用户进行权限管理，确保惟独授权人员才干进行操作。
四、硬件配置1. 主站服务器：配置高性能的服务器，具备足够的存储容量和计算能力。
2. 配电终端设备：选择可靠的终端设备，包括RTU、PLC等，能够实时采集和传输配电设备的数据。
3. 传感器：选择合适的传感器，包括电流传感器、电压传感器等，能够准确地测量配电设备的参数。
4. 通信网络：建立稳定可靠的通信网络，包括有线网络和无线网络，确保数据的及时传输和安全性。
5. 配电设备：选择符合国家标准和行业要求的配电设备，确保设备的可靠性和稳定性。
五、软件配置1. 主站软件：选择功能强大、稳定可靠的主站软件，能够实现数据的实时监测、告警管理、远程控制等功能。
2. 数据库管理系统：选择适合的数据库管理系统，能够实现数据的存储、查询和分析。
3. 图形界面：设计直观友好的图形界面，能够清晰显示配电设备的状态和参数，方便操作人员进行监控和控制。
配电自动化主站系统及应用
配电自动化主站系统及应用一、引言配电自动化主站系统是现代化电力配电系统的重要组成部份，它通过集成自动化设备、通信设备和计算机技术，实现对配电网络的监控、控制和管理。
本文将详细介绍配电自动化主站系统的基本原理、主要功能和应用场景。
二、基本原理配电自动化主站系统基于现代通信技术和计算机技术，通过与配电设备进行数据交互，实现对配电系统的监测和控制。
其基本原理如下：1. 数据采集：配电自动化主站系统通过与配电设备通信，实时采集电流、电压、功率等相关数据，并将其传输到主站系统。
2. 数据处理：主站系统对采集到的数据进行处理和分析，生成相应的报表和图表，以便用户进行监测和分析。
3. 控制指令下发：主站系统根据用户需求，通过与配电设备通信，下发相应的控制指令，实现对配电网络的远程控制。
4. 告警管理：主站系统能够实时监测配电设备的状态，一旦发生异常情况，系统会自动发出告警信息，以便用户及时处理。
三、主要功能配电自动化主站系统具有以下主要功能：1. 监测功能：系统能够实时监测配电设备的运行状态，包括电流、电压、功率等参数的监测，并能够生成相应的报表和图表，以便用户进行分析和判断。
2. 控制功能：系统能够根据用户需求，通过与配电设备通信，实现对配电网络的远程控制，包括开关控制、分合闸操作等。
3. 告警管理：系统能够实时监测配电设备的状态，一旦发生异常情况，系统会自动发出告警信息，以便用户及时处理。
4. 数据管理：系统能够对采集到的数据进行存储和管理，包括历史数据的查询和导出等功能。
5. 用户权限管理：系统能够对用户进行权限管理，确保惟独授权用户才干进行相关操作，保证系统的安全性和稳定性。
四、应用场景配电自动化主站系统广泛应用于各类电力配电系统，特殊适合于以下场景：1. 工业园区：工业园区通常配备大量的配电设备，通过配电自动化主站系统，可以实现对整个园区的配电网络进行集中监控和控制，提高配电系统的可靠性和安全性。
2. 商业建造：商业建造包括购物中心、写字楼等，配电自动化主站系统可以实时监测配电设备的运行状态，及时发现并处理潜在问题，确保电力供应的稳定性。
配电自动化主站系统及应用

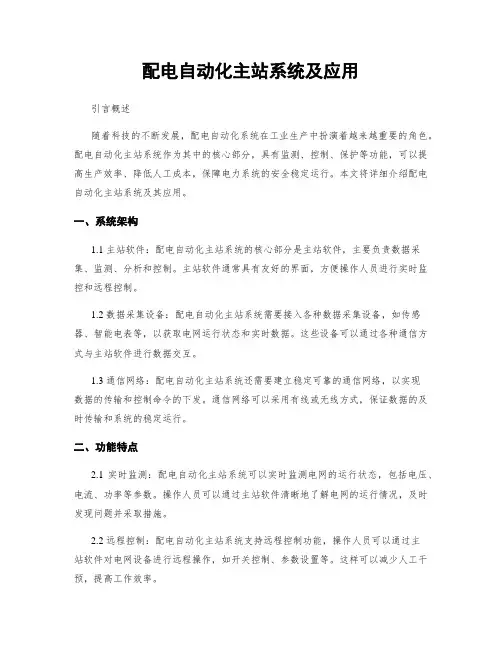

配电自动化主站系统及应用引言概述随着科技的不断发展，配电自动化系统在工业生产中扮演着越来越重要的角色。
配电自动化主站系统作为其中的核心部分，具有监测、控制、保护等功能，可以提高生产效率、降低人工成本，保障电力系统的安全稳定运行。
本文将详细介绍配电自动化主站系统及其应用。
一、系统架构1.1 主站软件：配电自动化主站系统的核心部分是主站软件，主要负责数据采集、监测、分析和控制。
主站软件通常具有友好的界面，方便操作人员进行实时监控和远程控制。
1.2 数据采集设备：配电自动化主站系统需要接入各种数据采集设备，如传感器、智能电表等，以获取电网运行状态和实时数据。
这些设备可以通过各种通信方式与主站软件进行数据交互。
1.3 通信网络：配电自动化主站系统还需要建立稳定可靠的通信网络，以实现数据的传输和控制命令的下发。
通信网络可以采用有线或无线方式，保证数据的及时传输和系统的稳定运行。
二、功能特点2.1 实时监测：配电自动化主站系统可以实时监测电网的运行状态，包括电压、电流、功率等参数。
操作人员可以通过主站软件清晰地了解电网的运行情况，及时发现问题并采取措施。
2.2 远程控制：配电自动化主站系统支持远程控制功能，操作人员可以通过主站软件对电网设备进行远程操作，如开关控制、参数设置等。
这样可以减少人工干预，提高工作效率。
2.3 自动保护：配电自动化主站系统具有自动保护功能，可以根据设定的保护逻辑和规则对电网进行保护。
一旦发生故障或异常情况，系统会自动执行保护动作，保障电网和设备的安全运行。
三、应用场景3.1 工业生产：配电自动化主站系统广泛应用于工业生产领域，可以实现电网的智能监测和控制，提高生产效率，降低能耗成本，保障设备的安全运行。
3.2 建筑物管理：配电自动化主站系统也适用于建筑物管理领域，可以实现建筑物内部电网的远程监测和控制，提高能源利用效率，降低维护成本。
3.3 公共事业：配电自动化主站系统还可以应用于公共事业领域，如城市供电系统、交通信号系统等，实现电网的智能化管理和运行，提高供电可靠性和安全性。
配电自动化主站系统及应用
配电自动化主站系统及应用一、引言配电自动化主站系统是一种集中控制和监测配电系统的技术，通过自动化设备和软件平台实现对配电网络的远程监控、数据采集、故障诊断和操作控制。
本文将详细介绍配电自动化主站系统的标准格式，包括系统架构、功能模块、应用场景和技术要求。
二、系统架构配电自动化主站系统通常由以下几个主要组成部分构成：1. 前端采集设备：包括智能电表、遥测终端、保护设备等，用于采集配电系统的实时数据和状态信息。
2. 通信网络：包括局域网、广域网和互联网等，用于实现各个设备之间的数据传输和通信。
3. 主站服务器：作为系统的核心，用于接收和处理采集设备发送的数据，并提供相应的监测、控制和管理功能。
4. 用户终端：包括PC端、移动终端等，用于用户与主站系统进行交互，实现对配电系统的监控和操作。
三、功能模块配电自动化主站系统通常具备以下几个主要功能模块：1. 实时监测：通过采集设备获取配电系统的实时数据，包括电压、电流、功率、功率因数等，实现对系统运行状态的实时监测。
2. 故障诊断：通过分析采集数据，判断配电系统是否存在故障，并定位故障位置，提供故障报警和故障处理建议。
3. 远程控制：通过通信网络远程控制配电系统的开关、断路器等设备，实现对系统的远程操作和控制。
4. 数据分析：对采集数据进行统计分析，生成报表和图表，提供对系统运行情况的评估和优化建议。
5. 安全管理：包括用户权限管理、数据加密和备份等，确保系统数据的安全性和可靠性。
四、应用场景配电自动化主站系统广泛应用于各种配电系统，包括工业园区、商业楼宇、住宅小区等。
以下是几个典型的应用场景：1. 工业园区：配电自动化主站系统可以实时监测工业园区的配电系统，提供故障报警和故障诊断，提高系统的可靠性和安全性。
2. 商业楼宇：配电自动化主站系统可以实现对商业楼宇的电能消耗进行监测和管理，提供能耗分析和优化建议，降低能源消耗成本。
3. 住宅小区：配电自动化主站系统可以实现对住宅小区的电力负荷进行监测和控制，提供用电行为分析和用电管理，提高用电效率和节能减排。
配电自动化主站系统及应用
配电自动化主站系统及应用一、引言配电自动化主站系统是现代配电网中的重要组成部分，它通过集中监控、控制和管理配电设备，实现对配电网的智能化管理。
本文将详细介绍配电自动化主站系统的标准格式，包括系统概述、硬件要求、软件要求、功能模块、应用场景等。
二、系统概述配电自动化主站系统是基于计算机技术、通信技术和自动化控制技术的一种集中监控和控制系统，主要用于配电网的监测、控制和管理。
系统由硬件设备和软件平台组成，通过与配电设备的通信接口实现与配电设备的数据交互。
三、硬件要求1. 服务器：配电自动化主站系统需要一台高性能的服务器来运行主站软件，服务器要求具备较大的存储容量和处理能力，以支持大规模配电设备的监控和控制。
2. 通信设备：配电自动化主站系统需要与配电设备进行数据交互，因此需要配备相应的通信设备，如网关、通信模块等。
3. 监测设备：为了实现对配电设备的监测，系统需要配备相应的监测设备，如传感器、电表等。
四、软件要求1. 主站软件：配电自动化主站系统需要一款稳定可靠的主站软件，主站软件应具备以下功能：- 数据采集：能够实时采集配电设备的数据，并进行存储和处理。
- 数据展示：能够以图表、表格等形式展示配电设备的数据，方便用户进行数据分析和决策。
- 远程控制：能够通过主站软件对配电设备进行远程控制，如开关操作、参数设置等。
- 告警管理：能够实时监测配电设备的状态，并及时发出告警信息，方便用户进行故障排查和处理。
2. 数据库管理软件：配电自动化主站系统需要一款可靠的数据库管理软件，用于存储和管理配电设备的数据。
五、功能模块1. 实时监测：配电自动化主站系统能够实时监测配电设备的运行状态，包括电流、电压、功率等参数的实时采集和显示。
2. 远程控制：配电自动化主站系统能够通过主站软件对配电设备进行远程控制，包括开关操作、参数设置等。
3. 告警管理：配电自动化主站系统能够实时监测配电设备的状态，并及时发出告警信息，方便用户进行故障排查和处理。
配电自动化主站系统及应用
配电自动化主站系统及应用一、引言配电自动化主站系统是指通过计算机网络技术和自动化控制技术，对配电系统进行实时监测、远程控制和数据管理的系统。
本文将详细介绍配电自动化主站系统的标准格式及其应用。
二、系统架构配电自动化主站系统一般由以下组成部分构成：1. 采集设备：用于采集配电系统的各种参数，包括电流、电压、功率、温度等。
2. 通信设备：用于与配电系统中的各个设备进行通信，包括继电器、开关、变压器等。
3. 控制设备：用于控制配电系统中的各个设备，实现远程控制和自动化操作。
4. 数据存储设备：用于存储配电系统的历史数据和实时数据，方便后续分析和管理。
5. 监控软件：用于实时监测配电系统的运行状态，提供报警功能和数据分析功能。
三、系统功能配电自动化主站系统具有以下功能：1. 实时监测：通过采集设备实时获取配电系统的各种参数，包括电流、电压、功率等，实时监测系统运行状态。
2. 远程控制：通过通信设备和控制设备，实现对配电系统中各个设备的远程控制，包括开关操作、变压器调节等。
3. 数据管理：通过数据存储设备，对配电系统的历史数据和实时数据进行存储和管理，方便后续的数据分析和报表生成。
4. 报警功能：监控软件能够实时监测配电系统的运行状态，并在异常情况下及时发出报警信息，确保系统的安全运行。
5. 数据分析：通过监控软件提供的数据分析功能，对配电系统的运行情况进行分析，发现潜在问题并及时处理。
四、应用案例1. 工业配电系统：配电自动化主站系统可以应用于工业配电系统中，实现对电流、电压、功率等参数的实时监测和远程控制，提高系统的运行效率和安全性。
2. 建筑配电系统：配电自动化主站系统可以应用于建筑配电系统中，实现对楼宇内各个电气设备的远程控制和监测，提高能源利用效率和安全性。
3. 能源管理系统：配电自动化主站系统可以与能源管理系统进行集成，实现对能源消耗的实时监测和管理，提高能源利用效率和降低能源成本。
4. 智能电网系统：配电自动化主站系统可以应用于智能电网系统中，实现对电网的实时监测和远程控制，提高电网的可靠性和稳定性。
