输电线路覆冰故障分析及对策
输电线路中微地形和微气象的覆冰机制及相应措施
3、监测方式：采用基于图像处理技术的监测方式。通过安装在输电线路上 方的摄像头获取线路表面的图像，然后利用计算机视觉技术和深度学习算法对图 像进行分析和处理，提取出覆冰的各项参数。
3、监测方式：采用基于图像处 理技术的监测方式
1、摄像头的选取和安装位置：需要选择具有高清晰度和宽动态范围的摄像 头，安装在易于观察线路表面且不易被冰覆盖的位置。
谢谢观看
4、做好善后工作：在抢修完成后，及时总结经验教训，完善巡检和抢修策 略，防止类似故障再次发生。
五、结论
兼顾微气象预警的输电线路巡检及抢修策略研究具有重要的现实意义。通过 应用微气象预警技术，可以更好地掌握输电线路的运行状况，提前采取措施防止 和减轻气象灾害对输电线路的影响；通过制定合理的巡检计划和采用先进的巡检 手段，可以提高巡检的效率和准确性；通过建立应急响应机制和采用先进的抢修 技术，可以迅速应对输电线路的故障。
文献综述
目前已有的输电线路覆冰在线监测系统主要分为基于图像处理技术和基于传 感器技术两大类。基于图像处理技术的监测系统通过分析线路表面的图像，实现 对线路覆冰的识别和监测。这类系统的优点是可以直接获取线路表面的覆冰情况， 但缺点是受环境因素影响较大，如摄像头易被污染或结冰，导致监测效果下降。
基于传感器技术的监测系统通过在输电线路上安装传感器，检测线路的力学、 电学等参数，进而推断出线路的覆冰情况。这类系统的优点是可靠性较高，但缺 点是传感器易受干扰，且需要定期维护。
四、输电线路抢修策略
当输电线路发生故障时，及时的抢修对于恢复供电至关重要。在抢修过程中， 应采取以下策略：
1、建立应急响应机制：建立健全的应急响应机制，明确抢修流程和责任人， 确保在发生故障时能够迅速响应。
500kV输电线路覆冰闪络故障原因分析及防范措施
500kV输电线路覆冰闪络故障原因分析及防范措施内蒙古自治区呼和浩特市 010100摘要：覆冰积雪是美丽的自然现象。
然而。
对于输电线路。
覆冰则是一种自然灾害。
严重覆冰会引起输电线路机械和电气性能降低。
覆冰对输电线路机械和电气性能的影响导致覆冰事故频繁发生，已严重威胁了中国电力系统的安全运行，并造成了重大的经济损失和社会影响。
我国经济发展迅速，城市建设发展越来越快，优质电能能否得到正常的供应在国家发展，国民生活是否舒适等方面中占有举足轻重的地位。
而做好 500kV 架空输电线路防冰闪故障工作，是现阶段远程输电工作中迫在眉睫的任务，做好这项工作，才能有效降低事故的发生机率，避免对电能的浪费，对国家资源的浪费，同时也能够保护工作人员的生命安全。
关键词：500kV 架空输电线路；防冰闪；故障我国能源集中分布在西南、西北区域，远离东部经济中心，采用特高压交流输电技术，能实现远距离、大容量的电能传输。
为了缓解我国负荷中心和发电能源分布不均衡、输电容量日益提高和线路走廊日趋紧张的问题，我国需大力发展特高压交直流输电。
近年来，国家电网公司从我国能源战略高度出发，综合分析我国能源分布、能源传输需求和发展变化趋势，确定了建设以特高压电网为骨干网架、各级电网协调发展的坚强智能电网。
特高压输电线路具有输送容量大、送电距离远、输电损耗小、节省线路走廊等优点。
在我国海拔比较高的地区，尤其是在水系流域发达、地形复杂的山区，冬季覆冰闪络事故较为普遍。
一、冰闪形成的原因1、绝缘子串发生在积雪的前后，这时候线路很有可能会被覆冰，温度回暖以后冰融化，大量杂质因为冰释集中到表面，导致外面线路的绝缘性能下降。
水滴冻结过程中溶解的导电杂质还具有“晶释效应”，不管什么样的聚集方式水的杂质在冻结的过程都会被排出晶体外面，融冰之后，杂质的导电物质也会快速进入水膜，导致水膜的导电率提高，绝缘子串的闪络电压降低。
导致绝缘子覆冰闪络的主要原因之一是伞裙被冰棱桥接导致爬距失效。

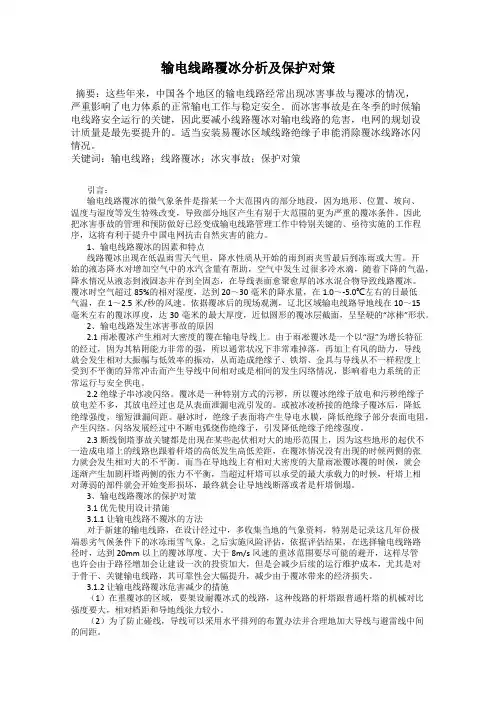

输电线路覆冰分析及保护对策
输电线路覆冰分析及保护对策摘要：这些年来，中国各个地区的输电线路经常出现冰害事故与覆冰的情况，严重影响了电力体系的正常输电工作与稳定安全。
而冰害事故是在冬季的时候输电线路安全运行的关键，因此要减小线路覆冰对输电线路的危害，电网的规划设计质量是最先要提升的。
适当安装易覆冰区域线路绝缘子串能消除覆冰线路冰闪情况。
关键词：输电线路；线路覆冰；冰灾事故；保护对策引言：输电线路覆冰的微气象条件是指某一个大范围内的部分地段，因为地形、位置、坡向、温度与湿度等发生特殊改变，导致部分地区产生有别于大范围的更为严重的覆冰条件。
因此把冰害事故的管理和预防做好已经变成输电线路管理工作中特别关键的、亟待实施的工作程序，这将有利于提升中国电网抗击自然灾害的能力。
1、输电线路覆冰的因素和特点线路覆冰出现在低温雨雪天气里，降水性质从开始的雨到雨夹雪最后到冻雨或大雪。
开始的液态降水对增加空气中的水汽含量有帮助，空气中发生过很多冷水滴，随着下降的气温，降水情况从液态到液固态并存到全固态，在导线表面愈聚愈厚的冰水混合物导致线路覆冰。
覆冰时空气超过85%的相对湿度，达到20～30毫米的降水量，在1.0～-5.0℃左右的日最低气温，在1～2.5米/秒的风速。
依据覆冰后的现场观测，辽北区域输电线路导地线在10～15毫米左右的覆冰厚度，达30毫米的最大厚度，近似圆形的覆冰层截面，呈坚硬的“冰棒”形状。
2、输电线路发生冰害事故的原因2.1雨凇覆冰产生相对大密度的覆在输电导线上。
由于雨凇覆冰是一个以“湿”为增长特征的经过，因为其粘附能力非常的强，所以通常状况下非常难掉落，再加上有风的助力，导线就会发生相对大振幅与低效率的振动，从而造成绝缘子、铁塔、金具与导线从不一样程度上受到不平衡的异常冲击而产生导线中间相对或是相间的发生闪络情况，影响着电力系统的正常运行与安全供电。
2.2绝缘子串冰凌闪络。
覆冰是一种特别方式的污秽，所以覆冰绝缘子放电和污秽绝缘子放电差不多，其放电经过也是从表面泄漏电流引发的。
输电线路覆冰事故分析与对策研究
输电线路覆冰事故分析与对策研究作者：高登军马贵祥何少华来源：《城市建设理论研究》2014年第02期摘要：冰灾给我国电网造成了巨大的经济损失，也严重影响了人们的生活。
线路严重覆冰，会造成大面积倒塔和断线故障。
本文从冰灾事故本身出发，详细分析了线路覆冰的形成机理和线路覆冰的危害，提出了一系列防治线路覆冰措施，为电力系统研究冰雪灾害条件下的电网安全性问题提供一定的参考见。
关键字：输电线路覆冰防冰除冰中图分类号：U216.4 文献标识码：A引言2008年，湖南、江西、贵州等南方省份遭受了50年一遇的冰雪灾害。
在这次灾害中，电力线路覆冰严重，出现了大量倒杆和断线故障。
仅贵州电网累计受灾线路已达5059条，其中500kV超高压线路29条，220kV高压线路78条，110kV高压线路277条；冰灾还造成贵州电网500kV线路倒塔293座，110kV线路倒杆，倒塔258座。
直接经济损失超过千亿元。
架空线路的绝大部分损失是由于导线覆冰过重，超过铁塔负荷能力从而使得铁塔倒塌。
而在平时雨雪天气不严重的时候，南方地区出现的雾凇和雨凇现象也会造成线路出现舞动，闪络，烧伤。
导线覆冰对电力系统的安全和稳定造成极其严重的安全隐患，应当积极防御。
1.输电线路覆冰事故分析通过灾后分析，可以看出冰灾的主要原因有以下几点：(1) 罕见的气象条件导致输电线路冰封负荷远远超出了线路的设计标准。
冰灾线路现场实测导线覆冰标准冰厚达到20-40mm，远远超过了我国当年使用规范规定的220kV等级线路15年，500kV等级线路30年一遇的设计标准。
(2) 受灾地区覆冰形成条件恶劣，覆冰持续时间长。
覆冰过程的基本成因是雨凇，混合凇交替发展，在导线上形成了罕见的雨凇覆冰现象，覆冰密度大，与输电线路和绝缘子的粘结强度高，导线受风截面积以及冰风荷载明显增大，在冰风作用下，输电线路发生大面积倒杆，短线以及绝缘子覆冰闪络现象。
(3) 过重冰荷使杆塔上的薄弱部件首先损坏。

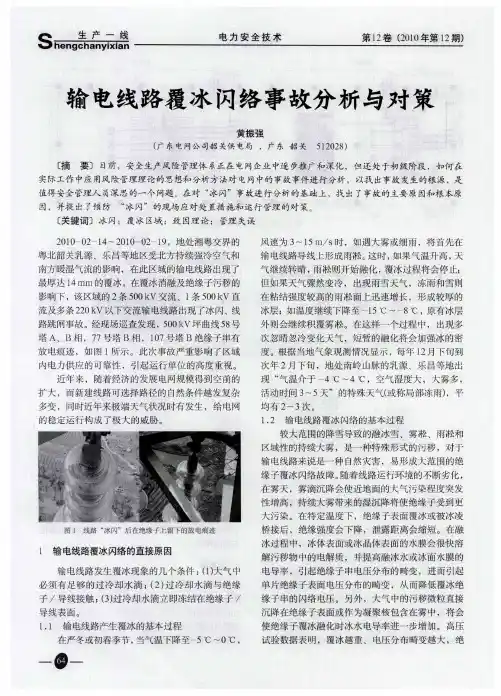

输电线路覆冰闪络事故分析与对策
近年 来 ，随着 经济 的发展 电网规 模得 到空前 的 扩 大 ，而新 建线路 可选择 路径 的 自然条 件越 发复杂 多变 ，同时近年来极 端 天气状 况时有 发生 ，给 电网 的稳定运 行构 成 了极 大 的威 胁 。
较大 范 围的降雪导 致的融 冰雪 、雾凇 、雨凇 和
图 １ 线 路 “ Ｉ 后在 绝 缘 于 上 留 Ｆ 冰 ” 的放 电痕 迹
桥接 后 ，绝缘强度 会 下降 ，泄露距 离会缩 短 。在融
冰 过程 中 ，冰体表 面 或冰晶体 表面 的水膜 会很快溶
ｌ 输电线路覆冰闪络的直接原因
输 电线 路发生 覆冰现象 的几 个条件 ： １大 气 中 （）
Ｓ而
电安 技 力全术
第２ ２０第２） ｌ ０年 １ 卷（１ 期
输 电线路覆 冰 闪络 事故分 析与对 策
黄振 强
（ 东 电网公 司韶 关供 电局 ，广 东 韶 关 ５ ２ ２ ） 广 １ ０ ８
［ 摘
要 ］ 目前 ，安 全生产风 险 管理体 系正在 电网企业 中逐 步推广和 深化 ，但还 处于初 级阶段 ，如何在
内电力供应 的可 靠性 ，引 起运行 单位 的高度 重视 。
冰层 ；如温度 继续 下降至 一１ ～一８ ， 有冰层 ５℃ ℃ 原
外则会继 续积覆 雾凇 。在这 样一个 过程 中 ，出现多 次忽晴忽 冷变化 天气 ，短 暂的融化 将 会加强 冰的密 度 。根据 当地气 象观测 情况显 示 ，每 年 １ 月下旬 到 ２ 次年 ２月 下旬 ，地 处 南岭 山脉的乳 源 、乐 昌等地 出 现 “ 温介于 一 气 ４℃ ～４℃ ，空 气湿度 大 ，大雾多 ， 活动 时间 ３ 天 ”的特殊 天气（ ～５ 或称局 部冻 雨） ，平 均有 ２ ～３次 。
对线路覆冰的分析及保护措施分析
对线路覆冰的分析及保护措施分析近年来，随着气候变化的加剧，各种极端天气现象也愈加频繁。
其中，冰雪覆盖是导致电力线路堆积的主要原因之一，给电力系统的运行和供电带来严重影响。
为了保障电力设施的可靠供电，必须对线路覆冰进行分析和防护，以应对极端天气条件下的各种应急情况。
一、线路覆冰的分析1.影响因素线路覆冰主要受到以下影响：空气温度、水气分压、风速和线路导线温度等。
其中，水汽分压是影响线路覆冰的主要因素。
当空气温度低于0℃，空气中的水汽降华成冰晶时，如果水汽分压越大，则成冰的速度越快，形成的冰晶也越大。
2.判断和分级标准为了对线路覆冰进行判断和分级，国内外均有相应的标准。
国内主要采用《电力行业天气灾害分级标准》（DL/T959-2005）中的标准。
按照标准，分为四级，从未受到覆冰影响的为一级，覆冰程度最轻的为二级，三级为中度覆冰，四级为重度覆冰。
国外也有相应的标准，例如美国和加拿大的标准都是从0.3英寸、0.5英寸、0.75英寸、1英寸等不同等级进行划分。
3.影响（1）额定负荷下的传输容量降低冰工状态下的输电线路对于电流而言，相当于使线路截面积缩小，因此减小触电体上（或回路中）通过电流容量。
（2）线路间隔偏小覆冰导致线路间隔缩小，各线路之间相互影响，产生短路、击穿等故障，对系统造成了严重影响。
（3）线路存在安全隐患覆冰时，线路可能会折断或倒塌，对周围环境和人员造成安全隐患。
二、线路覆冰的保护措施1.预防措施（1）选用适合于寒冷、湿润地区的线路型号由于不同的导线材质和构造方式对冰雪覆盖的敏感程度不同，因此需要根据实际情况选择适合于当地气候条件的导线型号。
同时，应选用防冰、抗风导线、防震器、防结冰剂等等。
（2）按照规范要求对线路进行人工清理和设备维护在冰雪覆盖严重时，对线路进行集中清理，可以有效地减轻线路上的冰雪覆盖，对加强线路的抗冰性有很大帮助。
同时，应按照要求对线路设备进行检查和维修，保证其正常运行。
输电线路覆冰故障分析及应对措施
（ 四川 宜 宾 电业 局 ， 四川 宜 宾 ６４０ ） ４ ０２
摘 要 ： 章 介 绍 了影 响 覆 冰 形 成 的 因素 及 覆 冰造 成 的 危 害 ， 文 结合 近 几 年 线路 故 障 对 线 路 覆 冰 进 行 了分 析
从 输 电线路 运行 及 设 计 的 角度 就 输 电线路 覆 冰 防 护提 出 了相 关措 施 和 建 议 。
研 的要求 ， 导线覆冰分 为白霜 、 将 雾凇 、 雨淞 和混 合凇等
四 类 ，雾 凇 是 冬 季 高 寒 高 海 拔 山 区输 电线 路 最 常 见 的一 米， 有很多线路经过地形气象条件复杂的山区。 由于这些 种覆冰形 式。输 电线路覆冰事故与各地 的年平均雨凇 日 数 和年 平 均 雾 凇 日数 有 关 。 般来 说 ， 平 均 雨 凇 １数 的 一 年 ３ 山区的特殊气象条件 ， 电线路很容易发生覆 冰 ， 输 并且严 重 的覆 冰会 引 起 输 电 线路 的 电气 特 性 和 机 械特 性 发 生 变 影 响较 年 平 均 雾 凇 日数 更 为 严 重 。 线 路 覆 冰 的过 程 可 以用 图 ２来表 示 。 化， 从而引起覆冰事 故， 严重危害电力系统的安全运行。
作者简介 ： 鹏 飞 ， 川路覆冰形成的机理
雾凇 和 雨 凇 的 形成 。 一个 地 方 的具 体 覆 冰 小 气 候特 征 ， 主
１２ ０
企 业 技 术 开 发
２１ 年 ｌ 月 ００ Ｏ
要决 定于山脉走 向 、 向与分水岭 、 口、 坡 风 江湖水体等诸 ３２ 线 路覆 冰 的 除冰 技 术 ． 多 因素 。 目前 ， 内外 用来 除冰 的方 法 有 很 多 ， 类 别 上 可 以 国 从 ２２ 导 线走 向及 悬 挂 高度 的影 响 ． 分为 ： 热力 融 冰 法 ； 机械 除冰 法 ； 自然 被动 法 。 过 几 十年 经
电网输电线路覆冰故障分析报告
根据自治区气象局13个覆冰观测站电线积冰统计资料，导线覆冰大多在冬半年，即当年11月至次年3~5月中均有发生，比较集中出现在12~2月。近年来，AAAA电网输电线路覆冰故障也基本集中在这个时段。在北疆个别地区如qq地区，最早出现在9月，最晚到5月。天山山区部分高海拔地区全年各月均有可能出现结冰现象。
65
1966.2.3
10
雾凇
65
1983.10.22
11
雨凇
85
1964.7.29
12
雾凇
53
1985.1.4
13
雾凇
34
2001.12.25
2.覆冰事故国内外研究现状
2.1覆冰主要事故类型
输电线路覆冰事故一般可分为四类:①过荷载事故，即线路实际覆冰超过设计抗冰厚度，亦即线路覆冰质量增加、覆冰后风压面积增加，从而导致电气和结构方面的事故；②不均匀覆冰或不同期脱冰引起的电气和结构方面的事故；③绝缘子串覆冰过多或被冰凌桥接，引起绝缘子串电气性能降低；④覆冰引起的导线舞动事故。
3.历年覆冰故障统计分析
3.1总体情况
经统计，2005~2009年AAAA电网110kV及以上输电线路累计发生覆冰跳闸25次，占总跳闸次数的4.6%，总体比例不高，但2009年覆冰故障明显上升，达到11.8%，高出均值一倍以上，高出历史最好水平的2008年10个百分点以上。
表3：电线积冰观测极值（单位：mm）
序号
站点
覆冰种类
覆冰极值
发生时间
1
雾凇
54
1999.3.1
2
雾凇
59
1962.11.16
3
雨凇
69
1985.11.19
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输电线路覆冰故障分析及对策
输电线路覆冰是一种常见的故障，这种故障影响着电网的安全稳定
运行。
本篇文档将分析覆冰故障的原因，并提出解决方案。
覆冰故障的原因
覆冰故障是指电力输电线路表面被覆盖一个厚度不等的冰层，对输
电线路的安全稳定运行产生了一定的影响。
覆冰故障的主要原因有以
下几点：
1. 天气条件的影响
覆冰故障的主要原因在于恶劣天气条件，例如强降雪、恶劣的降温
环境等等。
在这些条件下，输电线路很容易被一个厚厚的冰层所覆盖，从而导致电力设备出现故障。
2. 输电线路结构的问题
输电线路的结构问题也是导致覆冰故障的原因之一。
输电线路通常
由导线、绝缘子、塔架等多种电子设备所组成，其中任意一个部分的
问题都会导致输电线路的发生故障。
3. 维护不当
维护不当也是导致覆冰故障的原因。
输电线路的维护需要不断地进行，并且需要确保设备的稳定性和电力设备的年度维护周期是正确的。
一方面由于时间限制，另一方面由于人员技能、制度等问题，维护不
当就可能会导致输电线路的出现故障。
覆冰故障对电网的影响
覆冰故障的主要影响有以下几点：
1. 引发重大事故
输电线路被冰层覆盖后，极易引发滑落、倒塌等事故，这些事故不仅会严重影响电力的供应，而且还会对整个社会造成伤害。
2. 推迟电力的供应
输电线路被冰层覆盖后，电力供应也会受到一定的影响。
电力公司不得不花费额外的人力、物力等资源来解决故障问题，从而可能会导致供电推迟。
3. 资源浪费
为了解决覆冰故障问题，电力公司不得不进行维修和更新设备，这样可能会导致大量资源的浪费。
解决方案
为了解决输电线路覆冰故障问题，电力公司可以采取以下措施：
1. 要求设备的结构更加合理
电力设备的结构也是出现覆冰故障的重要原因之一。
因此，电力公司需要要求供应设备的合理结构，保证设备的稳定性，降低故障率。
2. 保证设备的维修和更新
为了避免由于维护问题而导致覆冰故障，电力公司应该明确电力设备的年度维护周期和维护任务，避免维护不到位。
3. 提高人员技能水平
电力设备师傅对设备维护水平的高低也非常关键。
专业技能培训与规范管理，从而提升专业人员的技能水平，使得电力设施的设备维护质量更加专业化。
4. 使用先进的科技手段
如热风解冰，悬挂的爆破融雪等方法，也可有效地降低覆冰故障的发生。
结语
总之，输电线路覆冰故障的出现给电网的安全稳定运行带来了不利的影响。
为了解决这些问题，我们需要从技术层面进行改善，完善电力设备的结构，提高人员的维护水平，使用先进科技手段等，从而降低出现覆冰故障的概率，促进电力设备的合理运行和稳定发展。
