陶瓷轴承的结构及工作原理
轴承工作原理
轴承工作原理轴承是一种用来减少机械部件之间摩擦和保持运动精度的机械元件，它的主要作用是承受旋转轴的重量和转动力，同时减少机械部件之间的摩擦损失，从而使机器能够更加平稳地工作。
轴承的基本原理是利用滚动摩擦来减小摩擦力，包括摩擦和滚动两个操作。
摩擦是指载荷作用于轴承时所产生的摩擦力，滚动是指轴承内置的滚动体在载荷作用下以滚动方式在内外圈之间滚动。
不同的轴承类型有不同的工作原理。
在常见的滚动轴承中，由于轴承内部有滚珠或滚子滚道，使外环和内环之间的接触面积相对较小，从而减小了摩擦损失，同时也使轴承的寿命有了大幅提升。
而在滑动轴承中，由于轴承内部没有滚珠或滚子，因此只能靠润滑油来减小摩擦力，从而达到减少摩擦损失的目的。
不过，由于滑动轴承的摩擦损失相对较大，因此在高速转动和高负荷条件下，滑动轴承往往不能够满足使用要求，需要改为使用滚动轴承。
无论是滚动轴承还是滑动轴承，都需要选取适当的润滑方式来提高工作效率。
常见的润滑方式包括干式润滑、润滑脂润滑、油润滑等，油润滑方式通常被认为是最有效的润滑方式之一，因为它能够保证高速运转和高负荷条件下的长期稳定运行。
为了保证轴承的正常工作，需要对轴承进行定期的维护和保养。
最重要的一项是检查轴承内部的润滑状态，以确保轴承内部充足的润滑油或润滑脂，并及时更换或添加润滑剂。
还需要定期检查轴承的加工精度和轴承座的磨损情况，以及及时更换磨损的轴承部件。
轴承作为机器的重要组成部分，其工作原理和运行稳定性对于机器的长期运行和性能发挥都具有至关重要的作用。
在实际应用中，需要根据不同的机器类型和工作条件来选择适当的轴承类型和润滑方式，并对其进行定期的检查和维护，以确保机器的长期稳定运行。
轴承大致可以分为滚动轴承和滑动轴承两大类。
滚动轴承由外圈、内圈、滚珠或滚子、保持架等部件组成。
当旋转轴向载荷作用在轴承上时，由于内外圈之间有滚珠或滚子作为滚动介质，减少了运转摩擦，从而使摩擦转矩和功耗降低。
但轴承中滚珠或滚子滚动时会产生接触应力，容易导致滚珠或滚子和滚道的疲劳损伤，需要加强润滑和使用高质量的轴承；滑动轴承则通过外套环作为滑动介质减少摩擦，但摩擦热和功耗较大。
轴承的工作原理和结构设计
轴承的工作原理和结构设计
轴承是一种用于支撑和减少摩擦的机械元件，广泛应用于各种机械设备中。
它的工作原理是利用滚珠、滚子或滑动面在轴和座之间形成的滚动或滑动摩擦来支撑和传递载荷。
轴承的结构设计通常包括内外圈、滚动体和保持架等部分。
内圈与轴紧密配合，外圈与座壳配合，内外圈之间通过滚动体进行接触，以减少摩擦。
滚动体通常有滚珠、滚子或者滚柱等，通过滚动来承受载荷。
保持架则用于固定滚动体在合适的位置，并保证其正常运转。
轴承的结构设计还包括密封装置、润滑系统和预紧装置等。
密封装置主要用于阻止进入尘土和其他杂质，确保轴承的正常工作。
润滑系统用于减少摩擦和延长使用寿命，通常使用润滑油或者脂润滑。
预紧装置则用于调整轴承的游隙，保证其能够正常工作。
轴承的结构设计和选用需根据具体应用需求进行考虑。
有时需要考虑承受的载荷、转速、温度、环境等因素，选择合适的轴承类型和尺寸。
此外，轴承的维护和保养也需要注意，及时更换润滑油或脂，清洁轴承以确保其正常工作。
陶瓷轴承是如何制造的原理
陶瓷轴承是如何制造的原理陶瓷轴承是一种利用陶瓷材料制成的轴承结构。
相对于金属轴承，陶瓷轴承具有更好的耐磨性、耐腐蚀性和高温稳定性。
陶瓷材料的硬度比金属材料高，因此能够轻松抵抗任何不利的磨损和摩擦。
此外，陶瓷材料的密度小，也使得陶瓷轴承具有很好的抗震性和抗冲击性。
那么，陶瓷轴承是如何制造出来的呢？下面我们来介绍一下：一、材料准备在制造陶瓷轴承时，需要用到高性能陶瓷材料。
这些材料通常包括氧化铝、氮化硅、氧化锆等。
这些材料的特点是具有高硬度、高密度、高强度、高耐磨、高耐高温等优点，适用于各种高强度、高温的应用场合。
在工厂中，通过高效压制设备进行成型，并进行必要的烧结处理，以获得所需的材料性能。
二、制造过程1、加工打磨在陶瓷轴承制造的初期阶段，需要进行加工和打磨等工作，使得外形和尺寸能够符合规定的标准。
加工和打磨时，需要使用高精度、高速度的机器和设备，来确保精度的达到要求。
陶瓷材料的硬度较高，所以这一阶段的加工需要采用钻石、氧化铝等硬度高的工具来进行加工。
2、装配在加工完成后，需要将陶瓷轴承中的各个部分进行组装。
通常采用的是把金属壳和陶瓷球配对进行组装。
通常采用的方法是将金属壳进行加工，以便于陶瓷轴承的容纳，接着，将一个陶瓷球放入金属壳中，并使用专用的装配设备进行轴承的组装。
组裝后的立體性能测试尤為重要，有助於發現最小的負面因素以優化產品性能。
3、检验测试轴承加工完成后，需要进行测试以确保尺寸精度和轴承运行质量问题。
这个过程主要依靠先进的检测设备和检测技术，对陶瓷轴承的各种性能指标进行检测和测试。
这些检测仪器能够测量轴承的旋转阻力、变形、噪声、摩擦力等各种性能指标。
若檢測的結果達不到預期標準，則需要進行再次加工和打磨，以維護製品的品質。
综上所述，制造陶瓷轴承工艺复杂，需要先进的加工和烧结设备、高效的加工和打磨和装配工序以及精密的测量和检测设备。
焊烤之後的陶瓷材料的硬度高，抗磨損、耐高溫，具有非常出色的磨损性能，是一种非常高效的轴承材料。
轴承的结构原理
轴承的结构原理轴承是一种常见的机械装置，用于支撑轴或轴类的旋转运动，并传递载荷。
它常见于各种机械设备和交通工具中，如汽车、飞机、火车和机械制造等领域。
轴承的结构原理可以分为以下几个方面进行详细讨论。
1. 轴承的基本结构：轴承主要由内环、外环、滚动体和保持架组成。
内环是固定在轴上的环状零件，外环是固定在轴承座上的环状零件。
滚动体是在内外环之间滚动的关键部件，它可以是钢球、滚子或滚珠。
保持架则用于固定滚动体，使其保持一定的间距和位置。
2. 滚动摩擦原理：轴承的原理是通过滚动摩擦减小接触面积，从而降低摩擦和能量损耗。
当轴旋转时，滚动体在内外环之间滚动，减少了滑动面积，从而减小了摩擦力。
滚动摩擦还可以减少能量损失，提高轴承的效率和使用寿命。
3. 承载能力原理：轴承能够承受来自载荷的力和矩，并将其传递给机器的其他部件。
承载能力是轴承的一个重要性能指标，通常以额定载荷来表示。
额定载荷是指在规定条件下，轴承能够承受的最大载荷。
轴承的承载能力与其结构、材料和制造工艺密切相关。
4. 自润滑原理：轴承在工作时需要具备良好的润滑性能，以减小摩擦和磨损。
传统的轴承需要定期添加润滑油或润滑脂。
而现代轴承大多采用自润滑材料或自润滑涂层，能够在工作过程中自动释放润滑剂，以保持良好的润滑效果。
5. 寿命和故障原理：轴承的寿命取决于多个因素，包括载荷、转速、润滑状况和使用环境等。
常见的轴承故障包括疲劳断裂、磨损、过载和异常润滑等。
为了延长轴承的寿命，需要进行定期的检查和维护，并选择适合的轴承类型和规格。
综上所述，轴承的结构原理包括基本结构、滚动摩擦原理、承载能力原理、自润滑原理以及寿命和故障原理等方面。
轴承的结构原理的理解对于正确选择和使用轴承、延长轴承寿命具有重要意义。
陶瓷球轴承介绍
陶瓷球轴承介绍在工程陶瓷产品的开发应用中，陶瓷球轴承是工程陶瓷在工业领域广泛应用的典型范例，受到很多国家的高度重视．在高速精密轴承中，应用最多的是混合陶瓷球轴承，即滚动体使用热压Si3N4陶瓷球，轴承圈仍为钢圈。
这种轴承标准化程度高，对机床结构改动小，便于维护保养，特别适合于高速运行场合．其组装的高速电主轴，具有高速、高刚度、大功率、长寿命等优点。
1.轴承配置：内外圈轴承钢/不锈钢+陶瓷球+PA66/不锈钢保持器 +2RS/ZZ2.高温油脂，3.采用陶瓷球轴承和普通轴承相比的优势：陶瓷球轴承的优点(1)耐温高陶瓷球热膨胀系数小,在高温环境下不会因为温度的原因导致轴承球膨胀,这样大大提高了整个轴承的使用温度,普通轴承的温度在160度左右,陶瓷球的可以达到220度以上.(2)转速高陶瓷球具有无油自润滑属性,陶瓷球摩擦系数小,所以陶瓷球轴承具有很高的转速.据统计采用陶瓷球的轴承是一般轴承的转速1.5倍以上的转速.(3)寿命长陶瓷球可以不加任何油脂,也就是说即使油脂干掉,轴承还是可以运作的,这样就避免了普通轴承中因为油脂干掉导致的轴承过早损坏现象的发生.据我们测试以及一些客户的反馈使用陶瓷球后的轴承的使用寿命是普通轴承的2-3倍.(4)绝缘最后一点也是最重要的一点,绝缘,采用陶瓷球的轴承,可以使轴承的内外圈之间绝缘,因为陶瓷球是绝缘体,在轴承的内外圈之间用陶瓷球,就可以达到绝缘的效果.这样就使轴承能够在导电的环境下使用了.滚动轴承由套圈、滚动体、保持器、润滑脂、密封件组成，当滚动体采用陶瓷材料后，此滚动轴承就定义为陶瓷球轴承。
因为陶瓷球本身具有自润滑性能，所以润滑可以按使用要求，可以有润滑脂也可以不加润滑脂。
密封件也是可以按使用要求，决定陶瓷球轴承是否带密封件。
保持器也是可以按使用要求是否采用。
那么套圈、滚动体是轴承两个不可缺少的要素，当这两个要素不是同一种材料时，就有了混合轴承(Hybrid construction bearing)的说法。

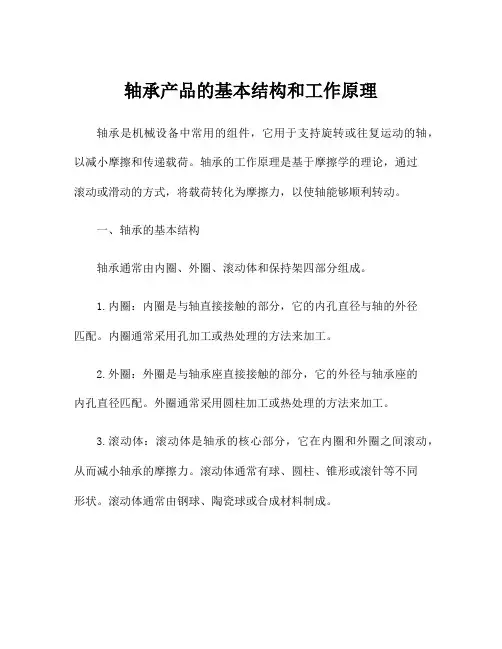

轴承产品的基本结构和工作原理
轴承产品的基本结构和工作原理轴承是机械设备中常用的组件，它用于支持旋转或往复运动的轴，以减小摩擦和传递载荷。
轴承的工作原理是基于摩擦学的理论，通过滚动或滑动的方式，将载荷转化为摩擦力，以使轴能够顺利转动。
一、轴承的基本结构轴承通常由内圈、外圈、滚动体和保持架四部分组成。
1.内圈：内圈是与轴直接接触的部分，它的内孔直径与轴的外径匹配。
内圈通常采用孔加工或热处理的方法来加工。
2.外圈：外圈是与轴承座直接接触的部分，它的外径与轴承座的内孔直径匹配。
外圈通常采用圆柱加工或热处理的方法来加工。
3.滚动体：滚动体是轴承的核心部分，它在内圈和外圈之间滚动，从而减小轴承的摩擦力。
滚动体通常有球、圆柱、锥形或滚针等不同形状。
滚动体通常由钢球、陶瓷球或合成材料制成。
4.保持架：保持架用于保持滚动体的间距，并使其保持相对的位置，以防止滚动体之间的相互干涉。
保持架通常采用金属或塑料材料制成，常见的形状有球形、圆柱形、锥形、桶形等。
二、轴承的工作原理轴承工作原理是基于摩擦的存在而建立的。
当轴承承载时，轴的旋转或往复运动将荷载转化为滚动或滑动摩擦力。
轴承的设计目的是最小化摩擦力，从而减小能量损失和部件的磨损。
1.滚动摩擦轴承：滚动摩擦轴承是最常见的轴承类型之一，它通过滚动体在内圈和外圈之间的滚动来减小摩擦力。
滚动体通常是球形或圆柱形的，这使得滚动更加平稳。
当轴旋转时，滚动体在内外圈之间滚动摩擦产生的摩擦力小于滑动摩擦。
2.滑动摩擦轴承：滑动摩擦轴承是另一种常见的轴承类型，它通过两个相互接触表面之间的滑动来减小摩擦力。
在滑动摩擦轴承中，内圈和外圈之间通常添加了润滑剂，如润滑油或润滑脂，以减小摩擦力和热量的产生。
无论是滚动摩擦轴承还是滑动摩擦轴承，轴承的工作原理都是通过摩擦力将载荷转化为旋转或滑动的运动。
这种摩擦力可以减小能量损失和磨损，以提高轴承的效率和寿命。
三、轴承的应用轴承广泛应用于各种机械设备中，特别是在旋转或往复运动的部件上。
陶瓷轴承的优缺点
陶瓷轴承的优缺点：陶瓷轴承具有原子结构，非金属固有的共价键。
这意味着它们共享电子，并且该原子具有很强的吸附力。
因此，陶瓷轴承比金属轴承具有更好的性能。
它们通常非常坚硬，有弹性且轻便。
这意味着，当形状改变时，将施加载荷并改善耐磨性。
陶瓷轴承无需润滑即可运行。
这是因为陶瓷材料不会微焊接。
当发生微焊接时，通常会与金属相互作用，而滚动元件和滚道表面上的缺陷会与另一起电弧相互作用。
这减少了表面并大大缩短了轴承的寿命。
陶瓷材料不存在此类问题，这使其适合需要自由润滑油环境的各种应用。
它们通常处于高温下，这意味着较少的热膨胀以稳定的方式起作用。
与金属离子键相比，增加共价键的键长需要更多的能量。
陶瓷是非金属，有色金属材料。
当暴露于水和其他危险化学物质中时，它们不会以相同的方式作为金属腐蚀。
它们的高耐腐蚀性使其在潮湿和化学腐蚀的环境中表现良好。
许多工程陶瓷也具有低密度，从而导致轴承的“工作速度”，这是由于低的向心力和减小的摩擦而得到改善。
由于大多数陶瓷中缺乏自由电子，因此它们是非磁性且极好的绝缘体。
人们在研究陶瓷轴承时可能会注意到的第一件事是，它们基本上比金属昂贵。
原因有很多。
与达到高级原料的烧结过程所需的温度所需的大量能量相关的高能量和加工成本。
由于陶瓷非常坚硬，因此在制造精密轴承时，机加工和磨削的成本会迅速增加。
所有这些必须在清洁的环境中由熟练的劳动力完成。
陶瓷对孔中的杂质非常敏感，因此任何污染物都可能导致过早失效。
随着尺寸的增加，由于高成本和加工方法要求，价格也增加了指数。
为了克服生坯中的温度梯度，这些措施包括在较大体积中均匀施加的压力量以及由此产生的机器成本需要较慢的烧结过程。
陶瓷轴承的承载能力比金属轴承低，并且对热冲击敏感。
热冲击是指材料中的温度梯度导致不同的膨胀，从而导致内部应力。
该压力可能超过这种材料的强度而形成裂纹。
陶瓷也更难获得高质量的表面光洁度。
它可以将它们研磨到镭0.1的表面光洁度，从而达到P5精度水平。
轴承的结构知识点总结
轴承的结构知识点总结一、轴承的结构组成（一）基本结构轴承的基本结构由内圈、外圈、滚动体和保持架四部分组成。
其中，内圈和外圈是安装在轴和轴承箱上的环形部件，滚动体则是用于承受载荷和减少摩擦的圆柱、圆锥或者球体，而保持架则是用于固定滚动体的零件。
（二）其他结构除了基本结构外，轴承还包括密封和润滑系统。
密封系统用于防止外部污染物进入轴承内部，同时也可以保持内部润滑剂，从而减少摩擦和磨损；而润滑系统则用于确保轴承在工作过程中有足够的润滑油膜，以减少摩擦磨损和大幅延长使用寿命。
二、轴承的工作原理轴承的工作原理是依靠滚动体和保持架之间的摩擦，同时依靠润滑油来减少摩擦并支撑轴或者轴承箱的负载。
当机械设备运转时，轴承内的滚动体受到外部载荷作用，从而产生摩擦力，在润滑油的作用下，滚动体可以顺畅地旋转，从而减少了摩擦和磨损，同时也可以支撑和承受设备的重量和负载。
三、轴承的分类和特点（一）按受力性质分类根据受力性质的不同，轴承可以分为径向轴承和轴向轴承。
其中，径向轴承主要用于承受垂直方向的载荷，而轴向轴承则用于承受水平方向的载荷。
（二）按滚动体类型分类根据滚动体的类型，轴承可以分为滚珠轴承、圆锥滚子轴承和圆柱滚子轴承。
其中，滚珠轴承适用于高速旋转和小载荷的场合，而圆锥滚子轴承则适用于承受较大径向和轴向载荷的复合载荷。
（三）按耐久性分类根据耐久性的不同，轴承可以分为普通轴承和高耐久轴承。
普通轴承适用于一般负载和正常工作条件下使用，而高耐久轴承则适用于高速旋转，高载荷和恶劣工作环境下使用。
（四）轴承的特点轴承的特点主要包括承载能力大、摩擦系数小、灵活性好、使用寿命长、尺寸精度高、易于安装和维护等。
这些特点使得轴承成为机械设备中不可缺少的重要零部件，广泛应用于各个领域。
综上所述，轴承作为机械设备中的重要部件，其结构知识对于机械设备的性能和寿命具有重要影响。
因此，通过深入了解轴承的结构组成、工作原理、分类和特点等知识，可以帮助人们更好地选择和应用轴承，提高机械设备的运行效率和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陶瓷轴承的结构及工作原理
陶瓷轴承是一种常见的机械零部件，具有优异的耐磨性、耐腐蚀性和高温稳定性，被广泛应用于各种工业设备和机械装置中。
本文将以陶瓷轴承的结构及工作原理为主题，对其进行详细阐述。
一、陶瓷轴承的结构
陶瓷轴承的结构主要包括内圈、外圈、滚动体和保持架等几个基本部分。
1. 内圈：内圈是陶瓷轴承的内部环状零件，通常由陶瓷材料制成，具有较高的硬度和耐磨性，能够承受较大的载荷和高速旋转。
2. 外圈：外圈是陶瓷轴承的外部环状零件，同样由陶瓷材料制成，具有良好的耐磨性和耐腐蚀性，能够保护内部零件不受外界环境的侵蚀。
3. 滚动体：滚动体是陶瓷轴承中起到传递载荷和减少摩擦的关键部分，通常采用陶瓷球或陶瓷柱体制成。
由于陶瓷材料具有较低的摩擦系数和较高的硬度，因此陶瓷滚动体能够减小摩擦损失，提高轴承的工作效率。
4. 保持架：保持架是固定滚动体的零件，通常由金属材料制成，能够保持滚动体的相对位置，防止其相互碰撞和脱落。
二、陶瓷轴承的工作原理
陶瓷轴承的工作原理基于滚动摩擦和滚动轴承的基本原理。
当轴承受到外界载荷时，滚动体在内圈和外圈之间滚动，从而传递载荷和减小摩擦力。
1. 传递载荷：当轴承受到垂直于轴的载荷时，滚动体在内圈和外圈之间滚动，承受并传递载荷。
由于陶瓷滚动体具有较低的摩擦系数和较高的硬度，因此能够减小滚动摩擦，降低能量损耗和热量产生。
2. 减小摩擦力：陶瓷轴承中的滚动体通过滚动摩擦的方式工作，相比于滑动摩擦，滚动摩擦能够减小接触面积和摩擦力，从而减小能量损耗和磨损。
3. 提高工作效率：由于陶瓷材料具有较低的摩擦系数和较高的硬度，陶瓷轴承能够减小摩擦损失，提高工作效率。
同时，陶瓷材料还具有较高的耐磨性和耐腐蚀性，能够在恶劣环境下长时间稳定工作。
总结：
陶瓷轴承由内圈、外圈、滚动体和保持架等部分组成，结构简单而紧凑。
其工作原理基于滚动摩擦和滚动轴承的基本原理，通过滚动体在内圈和外圈之间的滚动来传递载荷和减小摩擦力。
陶瓷轴承具有优异的耐磨性、耐腐蚀性和高温稳定性，被广泛应用于各种工业设备和机械装置中，提高了设备的运行效率和寿命。
