绳索取芯
岩土钻掘工程学—绳索取心
绳索取心工具❑绳索取心：钻进中岩心充满岩心管后不需提钻，借助绳索和专用打捞工具从钻杆中把内管及岩心提至地表的取心方法。
❑极大地减少了起下钻具时间，机械化程度高，增加纯钻进时间，虽然绳索取心钻头壁更厚，机械钻速略低于普通钻头。
总的钻效提高了，且这种趋势随孔深的增大而增大。
❑岩心堵塞后能即时报警，岩心采取率高，地质效果好。
❑减少了提钻次数，钻杆与孔壁间隙小，钻头回转平稳，钻头寿命比普通钻头寿命高一倍左右。
❑降低钻探成本。
❑缺点：钻杆的内径大而管壁薄，钻头壁较厚，钻进时碎岩功率消耗较大。
❑绳索取心钻具配套设备较多，一次性投资较大。
❑地质条件：适于各种地层，在6~9级中硬岩层中效果最好。
一般不宜钻10~12级岩石。
这时钻效极低，钻头极易磨损，不能充分发挥绳索取心钻进的优越性。
❑绳索取心与液动冲击器相配合，钻进硬地层有良好的前景。
❑绳索取心一般在深孔中采用。
通常钻孔越深其经济技术效果越好,但最大深度受钻杆强度制约。
❑若绳索取心钻头寿命短，便失去了绳索取心的意义。
绳索取心钻具的规格和型号一、绳索取心单动双层岩心管——由外管总成和内管总成组成❑外管总成：弹卡挡头1、弹卡室7、稳定接头23（上扩孔器）、外管46和钻头52。
❑内管总成：捞矛、弹卡定位、悬挂、到位报讯、岩心堵塞报警、单动、内管保护和调节机构。
(1) 捞矛机构由捞矛头2和回收管4等组成。
取心时打捞器在钻杆内下放到内管总成上端，打捞钩抓住捞矛，向上提升打捞器使回收管上移，并向内压缩弹卡6使其收拢，于是内管总成和外管总成脱离，从而把内管总成提升上来。
(2) 弹卡定位机构：弹卡6、张簧5和弹卡座10。
内管总成在钻杆内下放时弹卡外张，一旦到达外管的弹卡室 7，弹卡两翼贴附在弹卡室内壁。
弹卡室挡头即可防止内管向上串动，又可带动内管总成轴承上部与外管一起旋转，以免因相对运动造成弹卡磨损。
3) 悬挂机构：内管悬挂环21与外管座环22的直径相差0.5~1.0mm。
内管总成下降到外管弹卡室时，悬挂环座在座环上，使内管总成下端卡簧座51与钻头52内台阶2~4mm的间隙，保证内管单动。
绳索取芯钻探施工技术
绳索取芯钻探施工技术一、绳索取芯钻探技术的发展历程1.上世纪20年代初：随着钻探机械化的发展，绳索取芯钻探技术开始发展，初步形成了以绳索取芯设备作为核心的钻探技术体系；2.上世纪60-70年代：随着工业化进程的加快，测井技术取得长足进步，反激机、一体加速器等取芯设备及其伴生仪器和工具日趋成熟；3.上世纪80-90年代：钻探取芯技术进入蓬勃发展的新时代，设备技术、取芯仪器及其伴生设备不断改进，各种工艺手段和技术结合、工程施工组合得到运用。
二、绳索取芯钻探施工技术总体特点1.应用广泛：与其他钻探技术相比，绳索取芯钻探施工技术具有应用范围较广、装备便携谨慎及加工速度快的优点，适宜多项测量及勘探施工；2.精度高：绳索取芯钻探施工技术利用一体化加速和反激摩擦加速装置，精度可达0.03mm，满足中空通气钻及多项测量勘探的需求；3.安全可靠：通过采用高幅度、抗扭地层钢绳及特殊弯管芯，绳索取芯钻探施工技术具有抗扭距拉管钢绳安全落点、芯体运动精度高等优点，保证刮板钻及法兰组件施工安全可靠。
三、绳索取芯钻探施工技术步骤1.初始化工序：建议在取芯钻探前对井口地表状况进行初始化工序，以减少钻探及取芯过程中可能出现的地层折损；2.钻杆组装：钻杆的组装一定要按照有关规定进行，钻杆有多个部分组成，钻杆应尽量短，组装完成后，应用拉力仪等先对钻杆的强度进行测试，然后可以进行下一步操作；3.取芯过程：取芯中将钻杆沉入到现场勘探要求深度，根据取芯芯片类型、用途等组合设备，并将一体加速器、反激机等取芯设备安装到钻杆末端，控制取芯芯片进行操作；4.压实过程：拔出取芯芯片后，由下套杆压实，将破坏的岩石压实整理，以确保下次取芯时无障碍。
四、绳索取芯钻探施工技术的维护及安全要求1.维护：应定期检查绳索取芯钻探设备，包括拉力仪、钢绳及相关仪器设备等，保持其运行制度和精密，核实钢绳及获取点等是否存在松动情况；2.安全：取芯前应仔细观察钢绳和芯片，如果存在松动或老化等状况，应更换新的；操作前还需进行干燥处理，以免影响芯片的使用；操作时注意安全，及时检查使用情况，确保安全。
绳索取芯钻具结构原理
绳索取芯钻具结构原理一、绳索取芯钻具概述绳索取芯钻具是一种特殊的钻井方式，适用于山区、沼泽、大漩涡等艰苦环境下的钻井作业。
它的钻具结构简单，而且不需要大量压力来进行钻探。
绳索取芯钻具由绳索驱动旋转钻头，通过钻头部位上的玻璃管吸取样品。
这种钻具的优点是钻井速度快、设备简单、成本低，适用于无处不在的困难地形。
1、绳索绳索是绳索取芯钻具的关键组成部分，它是驱动钻头旋转的动力来源。
钻井中使用的绳索主要有钢丝绳和聚酯绳两种。
钢丝绳质地硬，寿命较长，但重量大、弹性较小。
聚酯绳轻便、弹性好，但易断、寿命短。
2、旋转系统旋转系统主要由套管、转盘、转杆等组成。
套管是绳索取芯钻具的核心部件，它在钻井过程中起到引导和支撑钻具的作用。
转盘是钻井车上的装置，用来带动钻杆和套管旋转。
转杆则是连接套管和钻头的关键零部件，它通过旋转套管促进钻头的旋转。
3、钻头钻头是绳索取芯钻具的关键组成部分，由钻头本体和钻头位于头部的玻璃管两部分组成。
钻头本体是钻井中的主要工作零部件，它由重钢制成，底部有特殊纹理，可在钻探时带走岩层的样品，同时也起到了掏孔的作用。
钻头顶部的玻璃管可吸取局部的地下水、气体等样品，研究钻孔周边地质构造及水文地质条件。
4、取心工具绳索取芯钻具通过钻头部位的玻璃管吸取样品，因此需要一个取心工具进行样品装填。
常使用的取心工具有拓印装置、取样管、扫描仪等。
拓印装置是常用的工具，它可以对岩芯进行分类和描述。
取样管主要用于采样，样品填充后它被封闭，保障样品不被污染。
扫描仪则是另一种重要的取心工具，它可用于样品图像采集，有助于进行岩芯分析。
绳索取芯钻具的工作原理是利用绳索转动钻头，从而在钻孔壁上切削出岩层样品。
具体的过程为：绳索通过转盘带动转杆旋转，转杆再带动套管旋转，套管下端的钻头在旋转中切削直径略小于套管内径的一定长度的岩层，并通过钻头顶部的玻璃管将样品吸入管内。
随着钻杆的不断垂直下降，岩层样品逐渐填满套管内部，钻探结束时，岩层样品被取出并进行进一步分析。
绳索式取芯岩芯编录流程
绳索式取芯岩芯编录流程一、概述绳索式取芯是一种用于获取地质样本的方法，它适用于海洋科学研究和石油勘探等领域。
绳索式取芯岩芯编录流程是对取得的地质样本进行记录和编目的过程。
本文将详细介绍绳索式取芯岩芯编录流程的各个步骤和要点。
二、绳索式取芯岩芯编录流程步骤2.1 准备工作在进行绳索式取芯岩芯编录之前，需要做一些准备工作，以确保能够顺利进行编录流程。
1.准备编录设备和工具：包括计算机、编录软件、数据传输设备等。
2.确定编录人员：需要有专业的地质学人员参与编录工作。
3.熟悉编录要求：了解绳索式取芯岩芯编录的标准和规范要求。
2.2 确定编录内容在进行绳索式取芯岩芯编录之前，需要确定编录的内容，以便于编录人员进行正确的记录和编目。
1.编录信息：包括取芯地点、日期、取芯方法、芯管规格等基本信息。
2.取芯描述：对每个取得的岩芯进行详细的描述，包括岩石类型、颜色、结构等。
3.岩芯长度：记录每个岩芯的长度，以及取得岩芯的深度范围。
2.3 开展编录工作在确定了编录内容之后，可以开始进行绳索式取芯岩芯编录工作。
下面是具体的步骤和要点。
1.建立编录文件：在计算机上创建一个新的编录文件，用于记录和保存编录信息。
2.输入基本信息：在编录文件中输入取芯地点、日期、取芯方法等基本信息。
3.开始编录：按照取芯的顺序，依次记录每个岩芯的编录信息。
–编录编号：为每个岩芯赋予一个唯一的编号，以便于后续的查询和管理。
–岩芯描述：详细描述岩芯的颜色、结构、纹理等特征，可以使用标准的地质学术语进行描述。
–测量岩芯长度：使用测量工具测量每个岩芯的长度，并记录在编录文件中。
–拍摄岩芯照片：可以根据需要，拍摄每个岩芯的照片，以便于后续的参考和分析。
4.完成编录：在编录完成后，保存编录文件，并进行必要的备份和存档工作。
2.4 数据整理与分析绳索式取芯岩芯编录完成后，需要对编录的数据进行整理和分析，以便于进一步的研究和应用。
1.数据整理：对编录文件中的数据进行整理，可以按照取芯地点、岩芯编号等进行分类和排序。

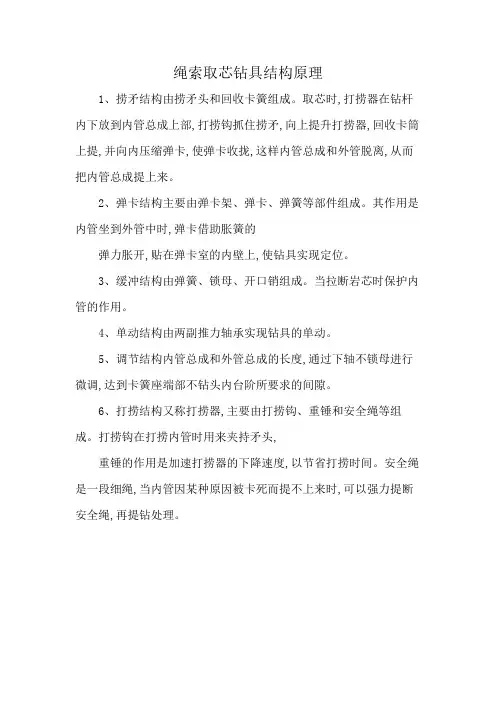

绳索取芯钻具结构原理
绳索取芯钻具结构原理
1、捞矛结构由捞矛头和回收卡簧组成。
取芯时,打捞器在钻杆内下放到内管总成上部,打捞钩抓住捞矛,向上提升打捞器,回收卡筒上提,并向内压缩弹卡,使弹卡收拢,这样内管总成和外管脱离,从而把内管总成提上来。
2、弹卡结构主要由弹卡架、弹卡、弹簧等部件组成。
其作用是内管坐到外管中时,弹卡借助胀簧的
弹力胀开,贴在弹卡室的内壁上,使钻具实现定位。
3、缓冲结构由弹簧、锁母、开口销组成。
当拉断岩芯时保护内管的作用。
4、单动结构由两副推力轴承实现钻具的单动。
5、调节结构内管总成和外管总成的长度,通过下轴不锁母进行微调,达到卡簧座端部不钻头内台阶所要求的间隙。
6、打捞结构又称打捞器,主要由打捞钩、重锤和安全绳等组成。
打捞钩在打捞内管时用来夹持矛头,
重锤的作用是加速打捞器的下降速度,以节省打捞时间。
安全绳是一段细绳,当内管因某种原因被卡死而提不上来时,可以强力提断安全绳,再提钻处理。
绳索取芯操作方法
绳索取芯操作方法
哇塞，绳索取芯操作方法，这可真是个厉害的技术呢！那咱就直接开始说说吧！
首先呢，绳索取芯操作是这样进行的。
要先选择合适的取芯设备和工具，这就好比战士上战场得挑趁手的兵器一样重要！然后将钻杆下入钻孔中，开始钻进。
在钻进的过程中，要密切关注各种参数，像钻进速度、压力啥的，可不能马虎。
当需要取芯时，通过特殊的装置将内管和岩芯一起提到地面，而不用把整个钻杆都提起来，哎呀，这可太方便啦！这里要注意哦，设备的维护保养可不能忽视，不然关键时刻掉链子可就糟糕啦！还有操作过程中一定要严格按照规范来，不然出了差错那可不得了。
接着说说安全性和稳定性。
绳索取芯操作就像走钢丝，必须得稳稳当当的。
设备的质量得过硬，不然万一出点啥问题，那可就危险啦！而且操作人员的技术和经验也至关重要，就像老司机开车一样，得稳得住。
在整个过程中，要时刻保持警惕，不能有丝毫松懈，只有这样才能确保安全和稳定呀！
再讲讲它的应用场景和优势。
这绳索取芯操作简直就是地质勘探、矿产勘查等领域的大明星啊！它可以在各种复杂的地质条件下发挥作用，就像个全能选手。
它的优势可多啦，比如效率高，能节省时间和人力；取芯质量好，能得到完整的岩芯，这对研究来说可太重要啦；还有就是它相对比较安全，能让大家都放心干活。
说说实际案例吧。
有一次在一个大型的矿产勘查项目中，就采用了绳索取芯操作方法。
哇，那效果简直太棒啦！快速、准确地获取了大量高质量的岩芯，为后续的研究和开发提供了坚实的基础。
大家都对这个方法赞不绝口呢！
总之，绳索取芯操作方法就是这么牛，它就是地质勘探领域的一把利器，能让我们更好地了解地下的秘密！。
绳索取芯工艺总结
第二工程处绳索取芯工艺总结一、安装程序1.首先地基平整、坚固，并在塔架基础下部加固水泥地基或用地梁方木或Φ20厚以上四方钢板作为地基，并还得在机器井口前后移动的地方加固地基，保证在施工中不会出现任何理由造成的人为地基安装事故（比如下沉、塔斜、不稳、不水平），这一点对于绳索取芯钻进的安装非常重要，无论深孔或浅孔非常重要，安装到位是保证整个施工中钻孔质量、事故的处理、效益高低、孔斜角度的一个重要体现，也是很重要的一个环节。
2.安装（1）首先机器和底盘必须水平，无论前后左右；（2）必须三点一线（立轴、井口、天轮）；3.开钻开钻首先保证钻速平稳，一般采用中速钻进296转/分，进入完整地层20米左右后，扩孔，下管，扩Φ119或Φ133，分别下入Φ127套管或Φ114套管，从小往大扩，必须带上导向，先下Φ127套管，后下Φ114套管，保证套管、孔壁和钻杆间隔配比合理性，保证施工钻进顺畅。
调整转速、钻压，孔斜也是很重要的一个环节，因为合理配比套管才能转速、钻压最大的合理性，保证提高钻效。
一般可采用Φ127正丝套管，里层Φ114可采用反扣套管。
4.正常钻进程序下入套管后就开始进入正常钻进程序。
（1）钻具的组合、钻速、钻压、钻头的选择1）首先取芯内外观间隔配比合理化，一般开孔基岩完整后应调整在3-7mm，能保证岩芯、卡芯、水通的合理化。
2）钻速，采用高转速（比如TK-4钻机转速一般在577转/分），也就是高转速的运行，能保证进尺速度和钻具的垂直度和稳定性、岩石的取芯完整性、效率。
3）钻压，一般是根据地层的情况，选择钻压，开始一般在500kg 左右，随孔增加而适当调整，跟转速、地层有密切的联系，所以要随时调整。
4）钻头的选择，岩石完整在中硬岩石的选择，表镶金刚石锯齿钻头比较合理，因为锯齿可以加快钻取岩石，提高效率，还能适应一般性地层，每150-200米可更换一个。
四、泵压、泵量的选择1.泵量开孔500前一般选择1档或2档。
浅谈绳索取芯适岩钻头的选用
浅谈绳索取芯适岩钻头的选用
绳索取芯适岩钻头是用于钻岩作业的工具之一，广泛应用于陆上和海底油气勘探开发、地质勘探、水电工程等领域。
其选用的关键因素包括绳索取芯的类型、取芯尺寸、取芯形状、取芯材料、取芯方法等。
绳索取芯适岩钻头的选用首先要考虑的是绳索取芯的类型。
目前常用的绳索取芯类型
有钻孔、圆牙取芯和三叶草取芯等。
钻孔取芯适用于不同类型岩石的取芯，孔径大小可根
据需求进行选择。
圆牙取芯适用于宽尺度的芯取，而三叶草取芯适用于对细尺度的取芯需求。
要考虑绳索取芯的尺寸。
绳索取芯尺寸的选择要根据实际工作需求和操作条件来确定，一般来说，较大的芯尺寸可提高取芯效率，但也会增加功率消耗，增加工作难度，因此需
要根据具体情况来进行选择。
绳索取芯适岩钻头的取芯形状也是选用的关键因素之一。
常用的取芯形状有直角型、
斜角型、钝头型等。
直角型适用于硬质岩石的取芯，斜角型适用于中等硬度岩石的取芯，
而钝头型则适用于较软的岩石。
选择绳索取芯适岩钻头还需要考虑取芯材料。
取芯材料的选择要根据工作环境、工作
条件和工作要求等进行确定。
目前常用的取芯材料有高速钢、硬质合金、钢韧铁等。
高速
钢适用于一般岩石的取芯，硬质合金适用于较硬岩石的取芯，而钢韧铁则适用于较软的岩石。
绳索取芯适岩钻头的选用是一个复杂的过程，需要综合考虑绳索取芯的类型、尺寸、
形状、材料和方法等多个因素。
只有根据实际工作需求和操作条件来进行合理选择，才能
有效提高取芯效率，降低工作难度，提高工作质量。
