盐浴液体氮化处理
盐浴液体氮化处理

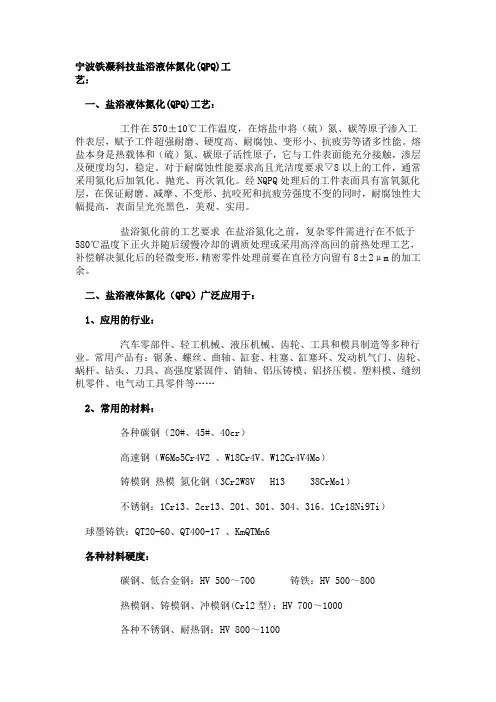

宁波铁凝科技盐浴液体氮化(QPQ)工艺：一、盐浴液体氮化(QPQ)工艺：工件在570±10℃工作温度，在熔盐中将（硫）氮、碳等原子渗入工件表层，赋予工件超强耐磨、硬度高、耐腐蚀、变形小、抗疲劳等诸多性能。
熔盐本身是热载体和（硫）氮、碳原子活性原子，它与工件表面能充分接触，渗层及硬度均匀，稳定。
对于耐腐蚀性能要求高且光洁度要求▽8以上的工件，通常采用氮化后加氧化、抛光、再次氧化。
经NQPQ处理后的工件表面具有富氧氮化层，在保证耐磨、减摩、不变形、抗咬死和抗疲劳强度不变的同时，耐腐蚀性大幅提高，表面呈光亮黑色，美观、实用。
盐浴氮化前的工艺要求在盐浴氮化之前，复杂零件需进行在不低于580℃温度下正火并随后缓慢冷却的调质处理或采用高淬高回的前热处理工艺，补偿解决氮化后的轻微变形，精密零件处理前要在直径方向留有8±2μm的加工余。
二、盐浴液体氮化（QPQ）广泛应用于：1、应用的行业：汽车零部件、轻工机械、液压机械、齿轮、工具和模具制造等多种行业。
常用产品有：锯条、螺丝、曲轴、缸套、柱塞、缸塞环、发动机气门、齿轮、蜗杆、钻头、刀具、高强度紧固件、销轴、铝压铸模、铝挤压模、塑料模、缝纫机零件、电气动工具零件等……2、常用的材料：各种碳钢（20#、45#、40cr）高速钢（W6Mo5Cr4V2 、W18Cr4V、W12Cr4V4Mo）铸模钢热模氮化钢（3Cr2W8V H13 38CrMo1）不锈钢：1Cr13、2cr13、201、301、304、316、1Cr18Ni9Ti）球墨铸铁：QT20-60、QT400-17 、KmQTMn6各种材料硬度：碳钢、低合金钢：HV 500～700 铸铁：HV 500～800热模钢、铸模钢、冲模钢(Crl2型)：HV 700～1000各种不锈钢、耐热钢：HV 800～1100各种高速钢(淬火)：HV 950～1200三、盐浴液体氮化(QPQ)特点：1、硬度QPQ处理后的硬度和常规淬火、高频、渗氮等处理的硬度，它们的金相组织是不同的，QPQ处理的温度在570±10℃液体里，通过原子渗入钢材，原子和钢材结合在一起，从而提高产品表面硬度和耐磨效果，经QPQ处理后，中碳钢、高速钢等耐磨性可以达到常规淬火的20倍，渗碳淬火的10倍，离子渗氮的3倍，镀硬铬的5倍2、极小的变形：QPQ盐浴复合处理后工件几乎不变形，是变形最小的硬化技术，可以解决常规硬化方法及一些管材比较薄容易变形无法解决的硬化变形难题。
盐浴氮化配方
盐浴氮化配方（原创实用版）目录1.盐浴氮化简介2.盐浴氮化配方的组成3.盐浴氮化的操作步骤4.盐浴氮化的应用领域5.盐浴氮化的优势与注意事项正文一、盐浴氮化简介盐浴氮化是一种在金属表面形成氮化物薄膜的化学处理方法。
这种薄膜具有很高的硬度和耐磨性，能提高金属的抗腐蚀性能，延长其使用寿命。
盐浴氮化主要用于钢铁、铜、铝等金属材料的表面处理。
二、盐浴氮化配方的组成盐浴氮化配方主要由以下几部分组成：1.氮化剂：常用的氮化剂有尿素、脲等，它们能在高温下分解出氮气，与金属表面反应形成氮化物薄膜。
2.催化剂：为了促进氮化反应的进行，通常需要加入一定量的催化剂，如氯化钴、氯化锌等。
3.缓冲剂：为了维持盐浴的 pH 值稳定，需要加入缓冲剂，如磷酸、醋酸等。
4.盐类：盐浴氮化配方中还包含一定量的盐类，如氯化钠、硝酸钠等，以提供离子浓度，促进氮化反应。
三、盐浴氮化的操作步骤1.配制盐浴：根据配方，将氮化剂、催化剂、缓冲剂和盐类等物质混合在一起，搅拌均匀，制成盐浴。
2.将金属材料放入盐浴中：将需要处理的金属材料放入盐浴中，确保金属表面与盐浴充分接触。
3.加热：将盐浴加热至一定温度（通常为 50-60 摄氏度），保持一段时间（如 2-3 小时），以充分进行氮化反应。
4.冷却：氮化完成后，将金属材料从盐浴中取出，放入冷水中进行冷却。
5.清洗：将金属材料用清洗剂进行清洗，以除去表面的残留物。
6.烘干：将清洗后的金属材料放入烘箱中进行烘干，以备后续使用。
四、盐浴氮化的应用领域盐浴氮化广泛应用于汽车零部件、航空航天、电子、五金工具等行业，以提高金属产品的耐磨性、抗腐蚀性和使用寿命。
五、盐浴氮化的优势与注意事项盐浴氮化具有操作简便、成本低廉、效果显著等优点。
但在操作过程中，应注意以下几点：1.确保盐浴的 pH 值稳定，避免氮化效果受影响。
2.控制好加热温度和时间，避免金属材料变形或氮化过度。
盐浴软氮化处理
盐浴软氮化处理介绍盐浴软氮化处理是一种金属材料表面处理方法，通过在高温下将金属材料浸泡在含有盐类和氨气的盐浴中，使金属表面形成一层氮化物保护膜，从而提高材料的硬度和耐磨性。
该方法在金属材料的制备和加工过程中具有广泛的应用。
盐浴软氮化处理的原理盐浴软氮化处理的原理是利用盐类和氨气在高温下反应生成氨气和金属盐的氮化物。
盐浴中的盐类和氨气会与金属表面进行反应，形成一层致密的氮化物保护层。
这层氮化物保护层具有较高的硬度和耐磨性，可以有效地提高金属材料的表面性能。
盐浴软氮化处理工艺步骤盐浴软氮化处理包括预处理、软氮化处理和后处理三个步骤。
预处理1.清洗：将金属材料浸泡在酸性或碱性清洗液中，去除表面的油污、氧化物和其他杂质。
2.退火：通过加热和冷却的过程，使金属材料内部的结构恢复到初始状态。
3.抛光：利用机械或化学方法对金属材料的表面进行抛光，使其光洁度提高，为软氮化处理做好准备。
软氮化处理1.盐浴制备：将适量的盐类和氨气加入盐浴槽中，控制盐浴的温度和浓度。
2.材料浸泡：将经过预处理的金属材料浸入盐浴中，保持一定的时间。
3.软氮化：在高温下，金属材料表面的金属和盐浴中的盐类和氨气发生反应，生成氮化物保护层。
4.控制时间：根据金属材料的性质和要求，控制软氮化处理的时间，以获得理想的表面性能。
后处理1.冷却：将软氮化处理后的金属材料从盐浴中取出，冷却到室温。
2.清洗：对软氮化处理后的金属材料进行清洗，去除盐类和其他杂质。
3.热处理：根据需要，对软氮化处理后的金属材料进行热处理，以消除内部应力和改善材料的性能。
4.检测：对软氮化处理后的金属材料进行各项性能和质量检测，确保达到要求。
盐浴软氮化处理的应用盐浴软氮化处理在金属材料的制备和加工过程中有广泛的应用。
以下是一些典型的应用领域：航空航天在航空航天领域，金属材料需要具备较高的硬度、耐磨性和耐腐蚀性能。
盐浴软氮化处理可以提高金属材料的表面性能，增加材料的使用寿命，同时提高航空器的安全性和可靠性。
QPQ液体氮化盐浴
【默认分类】QPQ液体氮化盐(2010-3-11 15:06:42)LT(无污染硫氮碳共渗及氮碳共渗)与LTC系列复合处理工艺用基盐、再生盐、氧化盐执行JB/T9198-2008标准一、概述：LT（无污染硫氮碳共渗及氮碳共渗）新工艺及LTC复合化学热处理工艺，荣获1987年度国家科技进步三等奖和“六五”国家级重点科技攻关纪念证书，被列为国家“八五”重点推广项目。
LTC复合热处理（包括LTC-1、LTC-2、LTC-3三项共六种新工艺）在部级鉴定会上被评为达到或接近国际先进水平，经联机检索，LTC-2及LTC-3未发现国内外先例。
LTC系列新工艺的实质将在下文介绍。
上述九种达到或接近国家先进水平的新工艺都已做到工艺、工艺材料、设备和控制方法四配套，皆列为国家重点推广项目。
LT与LTC系列工艺配套，能处理因粘着磨损、非重载疲劳断裂、除酸以外的各种介质中腐蚀失效的各种零件、刀具和模具，技术覆盖面为100%牌号的需经热处理的钢铁牌号。
采用上述新工艺处理的工件表层具有耐磨、减摩、抗擦伤、抗咬死、抗疲劳、耐蚀和自润滑性能。
我公司生产的基盐J—1、J—1A、J—1U；J—2、J—2A、J—2U（A型盐为补加用盐，CNO-含量为42—45%；正常使用中补加A型盐可节省3—6%的再生盐；U型为新配工作盐浴用盐，CNO-含量为36—38%开始使用不需空载陈化），再生盐Z—1、Z—2和氧化盐Y—1盐品分别达到代表国际先进水平的法国CR4、CR2、SL—1以及西德TF—1、AB1、REG—1的水平。
购买我公司上列盐品的单位已有三十二个省市的四千余家企业、大专院校与研究所。
上列盐品与国外产品有如下对应关系：J—1（A、U）=CR4；J—2（A、U）=TF—1；Z—1、Z—2=CR2并具有REC—1相同的功能；Y—1=AB1=SL—1。
按议价外汇的优惠价计算，我公司生产的盐的价格分别为国外同类产品的40—70%（因原材料价格而异）。
qpq盐浴氮化表面氧化物

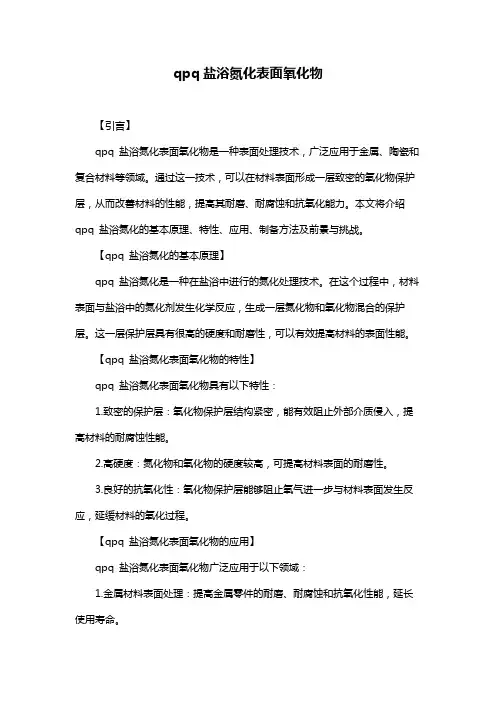

qpq盐浴氮化表面氧化物【引言】qpq 盐浴氮化表面氧化物是一种表面处理技术，广泛应用于金属、陶瓷和复合材料等领域。
通过这一技术，可以在材料表面形成一层致密的氧化物保护层，从而改善材料的性能，提高其耐磨、耐腐蚀和抗氧化能力。
本文将介绍qpq 盐浴氮化的基本原理、特性、应用、制备方法及前景与挑战。
【qpq 盐浴氮化的基本原理】qpq 盐浴氮化是一种在盐浴中进行的氮化处理技术。
在这个过程中，材料表面与盐浴中的氮化剂发生化学反应，生成一层氮化物和氧化物混合的保护层。
这一层保护层具有很高的硬度和耐磨性，可以有效提高材料的表面性能。
【qpq 盐浴氮化表面氧化物的特性】qpq 盐浴氮化表面氧化物具有以下特性：1.致密的保护层：氧化物保护层结构紧密，能有效阻止外部介质侵入，提高材料的耐腐蚀性能。
2.高硬度：氮化物和氧化物的硬度较高，可提高材料表面的耐磨性。
3.良好的抗氧化性：氧化物保护层能够阻止氧气进一步与材料表面发生反应，延缓材料的氧化过程。
【qpq 盐浴氮化表面氧化物的应用】qpq 盐浴氮化表面氧化物广泛应用于以下领域：1.金属材料表面处理：提高金属零件的耐磨、耐腐蚀和抗氧化性能，延长使用寿命。
2.陶瓷材料表面处理：改善陶瓷材料的表面性能，提高其耐磨、耐腐蚀能力。
3.复合材料表面处理：提高复合材料表面的耐磨、耐腐蚀和抗氧化性能，增强其使用寿命。
【qpq 盐浴氮化表面氧化物的制备方法】qpq 盐浴氮化表面氧化物的制备方法主要有以下几种：1.常压法：在常压下，将材料浸泡在盐浴中进行氮化处理。
这种方法操作简单，但处理时间较长。
2.加压法：在加压条件下，将材料浸泡在盐浴中进行氮化处理。
这种方法处理时间较短，但设备成本较高。
3.脉冲法：采用脉冲电源对材料进行氮化处理，可提高处理效果和表面质量。
【qpq 盐浴氮化表面氧化物的前景与挑战】qpq 盐浴氮化表面氧化物技术在材料表面处理领域具有广泛的应用前景。
然而，目前还面临一些挑战，如处理过程中的环境污染、设备成本高、制备方法还需进一步完善等。
QPQ及QPQ氮化

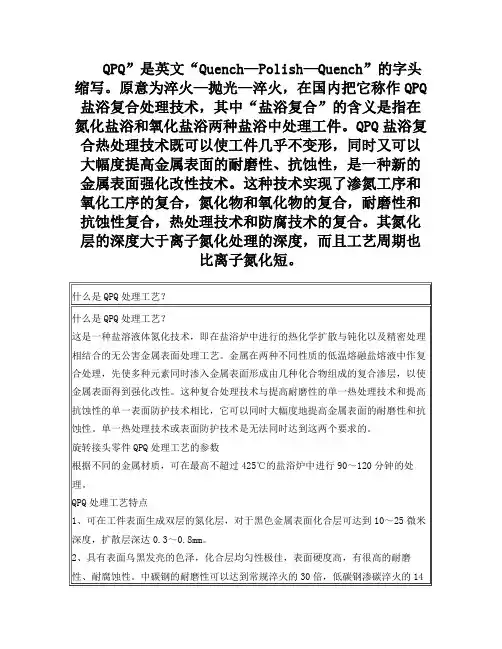

QPQ”是英文“Quench—Polish—Quench”的字头缩写。
原意为淬火—抛光—淬火，在国内把它称作QPQ 盐浴复合处理技术，其中“盐浴复合”的含义是指在氮化盐浴和氧化盐浴两种盐浴中处理工件。
QPQ盐浴复合热处理技术既可以使工件几乎不变形，同时又可以大幅度提高金属表面的耐磨性、抗蚀性，是一种新的金属表面强化改性技术。
这种技术实现了渗氮工序和氧化工序的复合，氮化物和氧化物的复合，耐磨性和抗蚀性复合，热处理技术和防腐技术的复合。
其氮化层的深度大于离子氮化处理的深度，而且工艺周期也比离子氮化短。
倍，离子渗氮的2.8倍，镀硬铬的2.1倍，疲劳强度提高40%以上。
3、抗腐蚀性比电镀硬铬高70倍以上，远远高于镀镍，达到铜镍铬三层复合镀的水平，比1Cr18Ni9Ti不锈钢还高5倍，是发黑的280倍。
4、盐浴复合处理后工件几乎不变形，是变形最小的硬化技术，可处理加工精度要求很高的工件，粗糙度在1.0μm以上的工件处理后无变化，粗糙度在0.5μm以下的工件处理后粗糙度略微增加。
5、可以同时替代淬火（高频淬火、渗碳淬火）―回火―发黑（镀铬）等多道热处理和防腐工序，大大缩短生产周期，提高工件品质。
6、无公害水平高、不污染环境QPQ处理后零件的优点在工件表面生成具有极高耐摩擦性、抗咬合性、耐磨损性、防腐蚀性以及较高疲劳强度的表面层。
并且不具有其它表面镀层工艺所遇到的问题—氢脆。
综合性能优于发蓝、镀铬、锌、镍等表面镀层工艺。
1、QPQ工艺简介 QPQ工艺是一种先进的表面处理工艺，它比其他氮化具有如下优越性：（1）无公害。
整个过程几乎无污染，在世界上被认为Enviromental Friendly Processor EnviromentalAcceptable Process （与环境友好的工艺或环境可接受的工艺）（2）与其他表面工艺相比，具有更高的抗疲劳强度，耐磨性和表面硬度。
（3）与气体氮化相比，变形极小，可以满足高精度要求的零部件要求。
盐浴液体氮化处理
一、盐浴液体氮化(QPQ)工艺：工件在570±10℃工作温度，在熔盐中将（硫）氮、碳等原子渗入工件表层，赋予工件超强耐磨、硬度高、耐腐蚀、变形小、抗疲劳等诸多性能。
熔盐本身是热载体和（硫）氮、碳原子活性原子，它与工件表面能充分接触，渗层及硬度均匀，稳定。
对于耐腐蚀性能要求高且光洁度要求▽8以上的工件，通常采用氮化后加氧化、抛光、再次氧化。
经NQPQ处理后的工件表面具有富氧氮化层，在保证耐磨、减摩、不变形、抗咬死和抗疲劳强度不变的同时，耐腐蚀性大幅提高，表面呈光亮黑色，美观、实用。
盐浴氮化前的工艺要求在盐浴氮化之前，复杂零件需进行在不低于580℃温度下正火并随后缓慢冷却的调质处理或采用高淬高回的前热处理工艺，补偿解决氮化后的轻微变形，精密零件处理前要在直径方向留有8±2μm的加工余。
二、盐浴液体氮化（QPQ）广泛应用于：1、应用的行业：汽车零部件、轻工机械、液压机械、齿轮、工具和模具制造等多种行业。
常用产品有：锯条、螺丝、曲轴、缸套、柱塞、缸塞环、发动机气门、齿轮、蜗杆、钻头、刀具、高强度紧固件、销轴、铝压铸模、铝挤压模、塑料模、缝纫机零件、电气动工具零件等……2、常用的材料：各种碳钢（20#、45#、40cr）高速钢（W6Mo5Cr4V2 、W18Cr4V、W12Cr4V4Mo）铸模钢热模氮化钢（3Cr2W8V H13 38CrMo1）不锈钢：1Cr13、2cr13、201、301、304、316、1Cr18Ni9Ti）球墨铸铁：QT20-60、QT400-17 、KmQTMn6各种材料硬度：碳钢、低合金钢：HV 500～700 铸铁：HV 500～800热模钢、铸模钢、冲模钢(Crl2型)：HV 700～1000各种不锈钢、耐热钢：HV 800～1100各种高速钢(淬火)：HV 950～1200三、盐浴液体氮化(QPQ)特点：1、硬度QPQ处理后的硬度和常规淬火、高频、渗氮等处理的硬度，它们的金相组织是不同的，QPQ处理的温度在570±10℃液体里，通过原子渗入钢材，原子和钢材结合在一起，从而提高产品表面硬度和耐磨效果，经QPQ处理后，中碳钢、高速钢等耐磨性可以达到常规淬火的20倍，渗碳淬火的10倍，离子渗氮的3倍，镀硬铬的5倍2、极小的变形：QPQ盐浴复合处理后工件几乎不变形，是变形最小的硬化技术，可以解决常规硬化方法及一些管材比较薄容易变形无法解决的硬化变形难题。
QPQ盐浴氮化处理
QPQ盐浴氮化处理_提供芜湖地区42CrMo产品QPQ盐浴氮化处理加工业务一、工艺简介二、QPQ技术将热处理与防腐蚀处理一次完成，处理温度低，时间短，能同时提高零件表面硬度、耐磨性和抗蚀性，减少摩擦系数，变形小，无公害。
具有优化加工工序，缩短生产周期，降低生产成本的优点。
QPQ技术在工艺上它是热处理技术与防腐蚀技术的结合，在性能上它是高耐磨性和高抗蚀性的结合，在渗层上是由多种化合物组成的复合渗层。
因此国外认为这是金属表面强化技术领域内的巨大进展，把它称之为一种新的冶金方法。
QPQ盐浴复合处理技术在上世纪70年代由德国公司发明，经过几十年的不断地发展改进，应用范围越来越广，因此在国外被认为是金属表面强化技术领域内的巨大进展，把它称之为一种新的冶金方法。
目前，QPQ 盐浴复合处理技术在国内也得到大量推广应用，尤其在汽车、摩托车、轴类产品、电子零件、纺机、机床、电器开关、工模具上使用效果非常突出。
二、技术特点：1、良好的耐磨性QPQ工艺中，金属材料在570±10℃的工作温度下与盐浴液体发生反应，可以在金属表面形成一层品质优良的致密的化合物层。
该化合物完全由ε氮化铁组成，能够高效地提高金属表面的硬度、致密性、从而使金属表面拥有良好的耐磨性能。
处理后金属材料表面硬度值的高低主要取决于钢中的合金元素，合金元素含量越高，则其渗层硬度越高。
按渗层硬度的高低，可以把常用材料分成以下几大类：(1)碳钢、低台金钢代表钢号：20、45、T iO、20Cr、40Cr等。
渗层表面硬度：500—700HV(2)合金钢代表钢号：3CrW8V、Crl2MoV、38CrMoA l、1Crl3—4Cr13等。
渗层表面硬度：850—1000HV(3)高速钢、奥氏体不锈钢代表钢号：淬火的Wl8C r4V、W6Mo5C r4V2及1Crl8Ni9Ti等渗层表面硬度：1000—1250HV(4)铸铁渗层表面硬度：>500HV下图是40Cr材料的工件经过不同处理方式后所做的滑动磨损试验数据，以QPQ的磨损值0.22mg为基准，QPQ工艺的耐磨性是镀硬铬2.1倍，离子氮化的2.8倍，高频淬火的23.7倍以及常规淬火的29.4倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐浴液体氮化处理
一、盐浴液体氮化(QPQ)工艺：
工件在57010℃工作温度，在熔盐中将（硫）氮、碳等原子渗入工件表层，赋予工件超强耐磨、硬度高、耐腐蚀、变形小、抗疲劳等诸多性能。
熔盐本身是热载体和（硫）氮、碳原子活性原子，它与工件表面能充分接触，渗层及硬度均匀，稳定。
对于耐腐蚀性能要求高且光洁度要求▽8以上的工件，通常采用氮化后加氧化、抛光、再次氧化。
经NQPQ处理后的工件表面具有富氧氮化层，在保证耐磨、减摩、不变形、抗咬死和抗疲劳强度不变的同时，耐腐蚀性大幅提高，表面呈光亮黑色，美观、实用。
盐浴氮化前的工艺要求在盐浴氮化之前，复杂零件需进行在不低于580℃温度下正火并随后缓慢冷却的调质处理或采用高淬高回的前热处理工艺，补偿解决氮化后的轻微变形，精密零件处理前要在直径方向留有82μm的加工余。
二、盐浴液体氮化（QPQ）广泛应用于：
1、应用的行业：
汽车零部件、轻工机械、液压机械、齿轮、工具和模具制造等多种行业。
常用产品有：锯条、螺丝、曲轴、缸套、柱塞、缸塞环、发动机气门、齿轮、蜗杆、钻头、刀具、高强度紧固件、销轴、铝压铸模、铝挤压模、塑料模、缝纫机零件、电气动工具零件等……
2、常用的材料：
各种碳钢（20#、45#、40cr）高速钢（W6Mo5Cr4V2 、
W18Cr4V、W12Cr4V4Mo）铸模钢热模氮化钢（3Cr2W8V
H1338CrMo1）不锈钢：1Cr
13、2cr
13、201、301、304、3
16、1Cr18Ni9Ti）球墨铸铁：QT20-
60、QT400-17 、KmQTMn6各种材料硬度：
碳钢、低合金钢：HV500～700 铸铁：HV500～800 热模钢、铸模钢、冲模钢(Crl2型)：HV700～1000 各种不锈钢、耐热钢：HV800～1100 各种高速钢(淬火)：HV950～1200
三、盐浴液体氮化(QPQ)特点：
1、硬度 QPQ处理后的硬度和常规淬火、高频、渗氮等处理的硬度，它们的金相组织是不同的，QPQ处理的温度在57010℃液体里，通过原子渗入钢材，原子和钢材结合在一起，从而提高产品表面硬度和耐磨效果，经QPQ处理后，中碳钢、高速钢等耐磨性可以达到常规淬火的20倍，渗碳淬火的10倍，离子渗氮的3倍，镀硬铬的5倍
2、极小的变形：
QPQ盐浴复合处理后工件几乎不变形，是变形最小的硬化技术，可以解决常规硬化方法及一些管材比较薄容易变形无法解决的硬化变形难题。
3、环保、低碳：
QPQ是无公害，无污染、不含重金属的新工艺，在欧美一些国家被广泛采用，并用以代替电镀等一些污染较重的工艺，并且处理后的金属表面完全可以通过国际标准的有害物质检测。
4、可替代工艺：
可大量替代离子氮化（高频淬火、渗碳淬火）―回火―发黑（镀铬）等多道热处理和防腐工序，大大缩短生产周期，降低生产成本。
无公害水平高、不污染环境尤其是不锈钢，不锈钢处理后能达到硬度HRC65以上，解决了不锈钢常规淬火硬度的问题。
5、耐腐蚀性经过QPQ处理后，中性盐雾测试能达到100-300小时，比气体氮化、离子氮化、磷化、发黑、镀铬、镀洛处理的耐腐蚀效果都强3-10倍。
QPQ工艺可替代发黑、镀硬铬、磷化、镀镍等……。
