新小苹果整机装配作业指导书

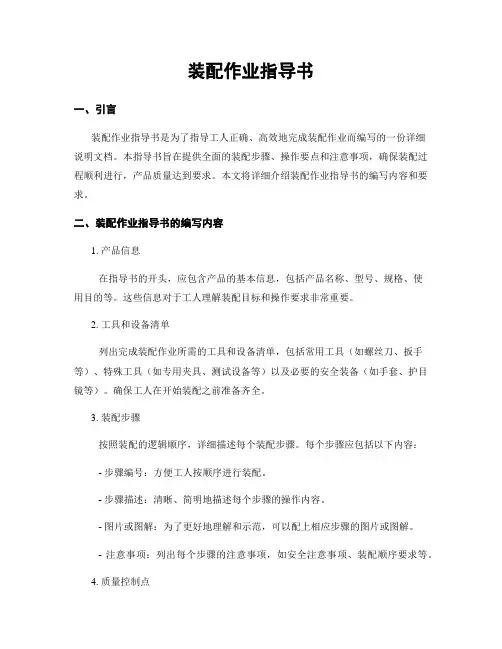

装配作业指导书
装配作业指导书一、引言装配作业指导书是为了指导工人正确、高效地完成装配作业而编写的一份详细说明文档。
本指导书旨在提供全面的装配步骤、操作要点和注意事项，确保装配过程顺利进行，产品质量达到要求。
本文将详细介绍装配作业指导书的编写内容和要求。
二、装配作业指导书的编写内容1. 产品信息在指导书的开头，应包含产品的基本信息，包括产品名称、型号、规格、使用目的等。
这些信息对于工人理解装配目标和操作要求非常重要。
2. 工具和设备清单列出完成装配作业所需的工具和设备清单，包括常用工具（如螺丝刀、扳手等）、特殊工具（如专用夹具、测试设备等）以及必要的安全装备（如手套、护目镜等）。
确保工人在开始装配之前准备齐全。
3. 装配步骤按照装配的逻辑顺序，详细描述每个装配步骤。
每个步骤应包括以下内容： - 步骤编号：方便工人按顺序进行装配。
- 步骤描述：清晰、简明地描述每个步骤的操作内容。
- 图片或图解：为了更好地理解和示范，可以配上相应步骤的图片或图解。
- 注意事项：列出每个步骤的注意事项，如安全注意事项、装配顺序要求等。
4. 质量控制点在关键的装配步骤中，标明质量控制点，即需要特别注意的环节。
对于每个质量控制点，应列出检查项和标准，以确保产品质量符合要求。
5. 故障排除针对可能出现的常见问题和故障，提供相应的排除方法和步骤。
这有助于工人在遇到问题时快速解决，并减少生产线停工时间。
6. 安全注意事项为确保工人的人身安全，列出必要的安全注意事项，包括使用个人防护装备、操作时的安全要求、紧急情况处理等。
同时，提供相关的应急联系方式，以防发生意外情况。
7. 验收标准在装配完成后，列出验收标准，以确保产品的质量和功能符合要求。
验收标准可以包括外观检查、功能测试、性能指标等。
三、装配作业指导书的编写要求1. 清晰明了指导书应以简洁明了的语言描述装配步骤和操作要点，避免使用过于专业的术语和复杂的句子结构。
使用图解、示意图等辅助工具有助于工人更好地理解。
装配作业指导书(全)
数量1 1更改标记更改内容签名日期制作X X X XX-X-XX校对核准焊1焊A凹槽签名日期制作X X X XX-X-XX校对核准更改内容签名日期制作X X X XX-X-XX校对核准附图：更改内容签名日期制作X X X XX-X-XX校对核准更改更改内容签名日期制作X X X XX-X-XX 标记校对核准更改内容签名日期制作X X X XX-X-XX校对核准更改内容签名日期制作X X X XX-X-XX校对核准更改更改内容签名日期制作X X X XX-X-XX 标记校对核准更改更改内容签名日期制作X X X XX-X-XX 标记校对核准附图：公头上，具体焊法见右附图。
更改内容签名日期制作X X X校对核准红线插ON（－）更改更改内容签名日期制作X X X XX-X-XX 标记校对核准附图：、关闭电源开关按住面板上的任一键然后打开电源开关，此时面板上对应的灯闪烁开始自动老化。
签名日期制作X X X XX-X-XX校对更改更改内容签名日期制作X X X XX-X-XX 标记校对核准更改内容签名日期制作X X X XX-X-XX校对核准更改内容签名日期制作X X X XX-X-XX校对核准镜片，大小钢头，手柄，制冷头等全部抹干净，不能留有污物，污渍。
更改内容签名日期制作X X X XX-X-XX校对核准灯颜色亮度，位置是否正确，按键手感是否良好、等其它异常。
更改内容签名日期制作X X X XX-X-XX校对核准、检查无漏装后合上箱子装入贴了同一号码贴纸的内包装箱内（白色印字）并封箱。
签名日期制作X X X XX-X-XX校对核准。
仪器设备整机装配工艺作业指导书
仪器设备整机装配工艺作业指导书工艺在进行整机装配前，要对接线进行规划和设计，确定每根导线的连接位置和长度。
在配线时，要根据电路原理图和接线图进行布线，保证每根导线的连接正确无误。
同时，要注意导线的颜色、编号和标识，避免出现混淆或错误连接的情况。
2）接线的剥线和插接接线前要对导线进行剥皮处理，剥皮长度要符合规范要求，避免剥皮过短或过长。
插接时要注意插头和插座的匹配性，插头要插入到位，插座要固定好，避免出现松动或接触不良的情况。
3）接线的测试和调试在进行整机装配后，要对接线进行测试和调试，保证每个电路的连接正确无误，并进行电气性能测试，确保整机的性能指标符合要求。
5、整机装配中的质量控制在整机装配过程中，要进行严格的质量控制，确保整机的质量符合要求。
具体措施包括：1）在每个工序完成后，要进行自检和互检，确保每个工序的质量符合要求。
2）在整机装配完成后，要进行专职过程检验，对整机的性能进行测试，确保整机的性能指标符合要求。
3）对不合格品要进行返修或重新制造，保证整机的质量符合要求。
4）对整机装配过程中出现的问题要及时记录和处理，总结经验教训，不断完善整机装配工艺。
在电路设计中，配线是根据接线表要求准备导线的过程。
在配线时需要考虑导线的工作电流、线路的工作电压、信号电平和工作频率等因素。
布线原则非常重要，因为整机内电路之间连接线的布置情况与整机电性能的优劣有密切关系。
因此，需要注意连接线的走向。
具体的布线原则如下：1.为了减小导线间相互干扰，不同用途、不同电位的导线不要扎在一起，要相隔一定距离，或走线相互垂直交叉。
例如，输人与输出信号线、低电平与高电平的信号线、交流电源线与滤波后的直流馈电线等。
2.连接线要尽量短，使分布电感和分布电容减至最小，尽量减小或避免产生导线间的相互干扰和寄生藕合。
需要特别注意高频、高压的连接线。
3.从线扎中引出分支接线到元器件的接点时，线扎应避免在密集的元器件之间强行通过。
线扎在机内分布的位置应有利于分线均匀。
手机组装作业指导书样板
手机组装作业指导书样板一、引言手机是人们日常生活中不可或缺的通信工具。
随着科技的不断进步，手机的功能越来越强大，外形越来越华丽。
然而，对于普通用户来说，了解手机的内部组成与组装方式并不容易。
为了帮助大家更好地了解手机的组装过程，本文特别为大家提供了手机组装作业指导书样板。
二、准备工作在进行手机组装之前，我们需要做以下准备工作：1. 准备所需的手机零件，包括主板、屏幕、电池、摄像头等。
2. 准备组装所需的工具，如螺丝刀、开胶刀、钳子等。
3. 在清洁干净的工作台上摆放所需的工具和零件。
三、组装步骤1. 打开手机背板，将电池插入电池槽内，并确保电池与主板的接触良好。
2. 将主板放置在合适的位置上，并将其与电池连接。
3. 使用螺丝刀将主板固定在手机壳上，确保紧固螺丝的力度适中。
4. 将屏幕连接线插入主板相应的插槽上，注意接线的正确性。
5. 轻轻放置屏幕在手机壳上，并确保与主板的连接稳固。
6. 插入摄像头线，并将摄像头固定在屏幕上相应的位置上。
7. 安装其他必要的零件，如扬声器、麦克风等，并确保它们的连接牢固。
8. 关闭手机壳，确保所有螺丝紧固，手机外观完整。
四、注意事项1. 在组装前，确保自己有足够的时间和耐心进行操作，不要心急操之过急。
2. 在操作过程中，尽量避免与手机内部的电路板接触，以免发生静电损害。
3. 在组装过程中，注意正确连接各种线缆和插槽，以免导致组装失败或使用中出现问题。
4. 在组装过程中，如果遇到任何困难或问题，可以寻求专业人士的帮助。
五、总结手机组装是一项需要技巧和耐心的工作，但是通过正确的步骤和方法，我们也可以成功地完成手机组装的任务。
本文提供的手机组装作业指导书样板，希望能够为大家提供一些帮助和指导。
当然，组装手机这样的操作需要具备一定的专业知识和经验，如果您不具备相关知识和技能，建议您寻求专业人士的帮助，以免造成无法修复的损坏。
祝大家在手机组装中取得良好的效果！。
手机组装作业指导书

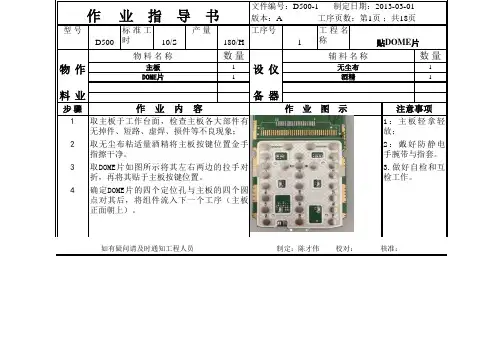

型号D500标准工时10/S产量180/H工序号1工程名称数量数量1111步骤1 2 3 41：主板轻拿轻放；2：戴好防静电手腕带与指套。
3.做好自检和互检工作。
取主板于工作台面，检查主板各大部件有无掉件、短路、虚焊、损件等不良现象；取无尘布粘适量酒精将主板按键位置金手指擦干净。
取DOME片如图所示将其左右两边的拉手对折，再将其贴于主板按键位置。
确定DOME片的四个定位孔与主板的四个圆点对其后，将组件流入下一个工序（主板正面朝上）。
DOME片酒精作业内容作业图示注意事项作业指导书文件编号：D500-1 制定日期：2013-03-01版本：A 工序页数：第1页；共18页贴DOME片作业物料物料名称仪器设备辅料名称主板无尘布型号D500标准工时8/S产量180/H工序号2工程名称数量数量111步骤1 2 3 41：主板轻拿轻放；2：戴好防静电手腕带。
3：做好自检和互检工作。
4：注意正负极之分5：焊点不能有拉尖和连锡现象。
取主板于工作台面上。
取锡线，将咪头焊点加入适量锡线。
取咪头将其焊接在主板上。
焊锡线检查焊点有无假焊或虚焊现象，咪头正负极方向必须正确，确定无误后将主板组件流入下一工序。
（咪头正左负右）作业内容作业图示注意事项作业指导书文件编号：D500-1 制定日期：2013-03-01版本：A 工序页数：第2页；共18页焊接咪头（麦克风）作业物料物料名称仪器设备辅料名称咪头烙铁文件编号：D500-1 制定日期：2013-03-01D500时20/S125/H 3称数 量数 量211步 骤12346.做好自检和互检工作。
7.焊点不能有拉尖和连锡现象。
作 业 指 导 书文件编号：D500-1 制定日期：2013-03-01检查两处焊点和周边元器件是否有短路，LED 灯焊点是否假焊和虚焊现象，正负极性是否正确，检查合格后，将组件流入下一工序。
1：温度设定320℃-350℃ 。
2：每个焊接时间不可超过3秒。
装配作业指导书
装配作业指导书一、引言装配作业指导书是为了指导装配工人进行产品装配工作而编写的文档。
本文档旨在详细描述产品的装配过程，包括所需工具、装配步骤、注意事项等，以确保装配工作的准确性和质量。
二、产品概述本文档所描述的产品为一款名为“XYZ产品”的电子设备。
该产品由多个组件组成，包括电路板、显示屏、外壳等。
装配过程需要按照特定的顺序进行，以确保产品的正常运行和外观完整。
三、所需工具在进行装配工作之前，装配工人需要准备以下工具：1. 螺丝刀：用于拆卸和安装螺丝。
2. 扳手：用于拧紧螺母和螺栓。
3. 镊子：用于处理小零件和连接线。
4. 夹子：用于固定零件和组件。
5. 测量工具：如卷尺、角度尺等，用于测量尺寸和角度。
四、装配步骤1. 准备工作：a. 确保工作区域整洁有序，以便于操作和防止零件丢失。
b. 检查所需组件和工具的完整性和质量，如有问题及时更换或修复。
c. 确定装配顺序和步骤，可以参考产品设计图纸或生产工艺流程。
2. 组件安装：a. 将电路板插入外壳中的相应插槽，确保插入正确且牢固。
b. 连接电路板上的连接线，注意正确对应颜色和位置。
c. 安装显示屏，注意连接线的正确插入和固定。
d. 安装其他组件，如按钮、开关等，确保连接稳固。
3. 线路连接：a. 根据产品设计图纸或线路图，将各个组件之间的线路连接起来。
b. 使用镊子和夹子等工具，确保连接线的牢固和正确性。
c. 注意避免线路交叉、短路等问题，可使用绝缘胶带进行绝缘处理。
4. 螺丝固定：a. 根据产品设计要求，使用螺丝刀进行螺丝的拧紧。
b. 注意螺丝的拧紧力度，既要保证固定牢固，又要避免损坏零件。
5. 质量检查：a. 完成装配后，进行全面的质量检查。
b. 检查各个组件的安装位置和连接状态，确保无松动和错位。
c. 检查线路连接的正确性和稳定性，使用万用表等工具进行电气测试。
d. 检查外观完整性，如有划痕或损坏，及时修复或更换。
五、注意事项1. 在进行装配工作时，要保持手部清洁，并避免直接接触电路板和显示屏等易受损的零件。
作业指导书(组装)
作业指导书(组装)作业指导书（组装）一、准备工作在进行组装之前，需要做一些准备工作，以确保组装过程的顺利进行。
以下是一些必要的准备工作：1. 集中准备所需材料和工具。
这包括配件、螺丝、螺丝刀、扳手、电源线等。
2. 清理组装区域，确保工作台面干净整洁，方便进行组装操作。
3. 阅读产品说明书。
在组装之前，详细阅读产品说明书，了解各个部件的功能和正确的组装方式。
4. 准备静电防护措施。
组装电子设备时，要注意防止静电对电路造成损害，可以使用静电手环或静电垫来保护电子元件。
二、组装步骤在完成准备工作后，可以开始进行组装。
以下是一般组装步骤的概括：1. 安装主机箱首先，打开主机箱，将主板安装在箱内的预留位置上，并紧固螺丝。
接下来，根据需要，安装硬盘、光驱、电源等设备。
2. 连接电源线和数据线将电源线和各种数据线连接到相应的设备和接口上。
确保连接牢固，并正确地连接到主板和其他设备上。
3. 安装散热器和风扇在主板上安装散热器，这有助于散热，保持电脑运行的稳定性。
同时，安装风扇以提供足够的风冷散热。
4. 安装内存条和显卡将内存条插入主板上的内存插槽，并确保插入牢固。
接下来，将显卡插入相应的插槽中。
5. 连接前面板线将主板上的前面板线连接到主机箱上的开关和指示灯上。
这些线通常包括电源按钮、重置按钮、硬盘指示灯等。
6. 连接外部设备根据需要，连接键盘、鼠标、显示器等外部设备。
确保连接正确并牢固。
7. 完成组装在完成以上步骤后，检查所有连接是否正确，确保没有任何松动或错误。
然后关闭主机箱，并连接电源线。
三、开机测试在完成组装后，需要进行开机测试，以确保组装的电脑能够正常运行。
以下是开机测试的基本步骤：1. 连接电源并打开电源开关。
2. 观察主机箱内的风扇和指示灯是否运转，以确认电源供电正常。
3. 检查显示器是否显示正常。
如果显示器没有信号，可以检查显卡和连接线是否插紧。
4. 检查键盘和鼠标是否工作正常。
尝试按下键盘上的按键和移动鼠标。
整机装配作业指导书
整机装配作业指导书整机装配作业指导书是一种用于指导整机装配过程的文件，它详细描述了整机组装的步骤、方法和要求。
本文将以整机装配作业指导书为题，为大家介绍整机装配的基本知识和步骤。
一、整机装配的基本知识整机装配是指将单个零部件和组件组装成一个完整的机器或设备的过程。
在进行整机装配之前，必须了解以下基本知识：1.了解整机的结构和功能：在进行整机装配之前，必须对整机的结构和功能有一个清晰的了解。
只有了解了整机的结构和功能，才能正确地进行组装。
2.掌握整机装配的步骤：整机装配需要按照一定的步骤进行。
掌握了正确的组装步骤，可以提高装配效率并确保装配质量。
3.熟悉使用的工具和设备：在整机装配过程中会使用各种工具和设备，例如螺丝刀、扳手、焊接机等。
熟悉使用这些工具和设备，并了解其使用方法和注意事项是非常重要的。
二、整机装配的步骤整机装配通常包括以下步骤：1.准备工作：在进行组装之前，需要做一些准备工作。
首先，检查所有的零部件和组件是否齐全，并确认其质量是否合格。
其次，清洁所有的零部件和组件，以确保其表面干净。
最后，准备好所需的工具和设备。
2.组装主体结构：将整机的主体结构组装起来。
首先，确定主体结构的安装位置，并将其固定在工作台上。
然后，按照规定的顺序和方法，将主体结构的各个部分进行组装。
在进行组装过程中，要注意部件之间的配合尺寸和相对位置的准确性。
3.连接电气系统：完成主体结构的组装后，需要连接电气系统。
首先，根据电气图纸，确定电气系统的布置和连接方式。
然后，按照电气图纸上的标记进行连接，确保电气系统的正常工作。
4.安装附件和配件：在组装过程中，还需要安装附件和配件。
根据整机的要求，按照指定的位置和方法进行附件和配件的安装。
5.调试和测试：在完成整机组装后，需要进行调试和测试。
首先，检查所有连接的紧固件是否牢固，并进行必要的调整。
然后，连接电源，对整机进行测试，确保其正常工作。
6.清洁和保养：整机装配完成后，应对其进行清洁和保养。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号 版本号 页 码
QW-0403 A0 3/17
工序节拍 工序时间 80MM 红、黑线
10S 8S
作业指导 1.把红线插到线路板上标有“BAT+”位置的孔，把黑线分别插到标有“BAT-,S-”位置的孔。 2.检查各条线插位置情况，确定正确后流入下一工位。
黑线插 BAT-
红线插 BAT+
黑色插“S-”
文件编号 版本号 页 码
QW-0403 A0 13/17
工序节 10S 拍 1人 工序时 10S 间 1 已焊好的喇叭与后壳 2 已盖好透明壳的前壳 3 已电镀好的手柄 4 5MM 厚 EVA 5
作业指导 1.用 5MM 厚 EVA 贴在喇叭表面上，把喇叭放在前壳定位圈上，放上电镀手柄，然后把前后壳 合起来，注意喇叭不能扁歪，电镀手柄不能掉色。 2.检查手柄，喇叭外观良好流入下一工位。
图二
露出 0.8MM 开关帽突出 0.5MM 开关帽方向
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 (十二) 焊喇叭线 1 2 3 4 5 烙铁 锡线 拉线总人数 工序人数 所需 耗料 20 人
文件编号 版本号 页 码
QW-0403 A0 12/17
工序节 10S 拍 1人 工序时 8S 间 1 已焊好线路板的后壳 2 40MM 外滋喇叭 3 4 5
文件编号 版本号 页 码
QW-0403 A0 11/17
工序节 10S 拍 1人 工序时 10S 间 1 已焊好的线路板的后壳 2 开关帽 3 4 5
作业指导 1. 把开关帽套上，方向是高的一边朝指示灯如图 1，把指示灯弯成 90 度，高度是 5MM 也就是 五拼座上边。把线路板对准后壳的卡槽推到位，指示灯要装到孔里，外边刚好与外壳相平。 注意五拼座露出外壳 0.8MM。开关打到 OFF 档露出 0.5MM，开关帽﹑指示灯五拼要装到位 2.自检线路板安装情况，确定线路板安装良好后流入下一工位。
文件编号 版本号 页 码
QW-0403 A0 15/17
工序节 10S 拍 1人 工序时 10S 间 1 已打好螺丝的成品 2 3 4 5
作业指导 1.把正负夹分别夹到电池片正负点上，打开开关，指示灯正常发亮，把线连接电脑至音箱测 声音，音质不能有操音、破音、沙音、小声，五拼座不能过紧或过松，开关推动要灵活。 2. 开关不能凹进去，平手不用指甲都能开到，注意坏品摆放. 3.检查功能情况良好后流入下一工位。发现不良品或者坏品就返回修机工位。
作业指导 1. 先调好电批的力度，把螺丝分别打好，注意保护好外壳不被刮花，螺丝要打到位，不能打 滑、打爆。 2.检查螺丝、外壳情况，确定产品良好流入下一工位。 3.修机工位：对不良品、坏的产品进行修理。
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 (十五)成品测试 1 2 3 4 5 电脑 正负电源夹 拉线总人数 工序人数 所需 耗料 20 人
作业指导 1.把五拼座五个脚对准线路板上的五个空插平，注意避免弯角。 2.把电解电容插到线路板上标有 ECI 位置，电容长脚插标有“+”的孔，短脚插有阴影部分的孔 3.检查五拼座五个脚，电容方向情况，确定良好后流入下一工位。
五拼座五个脚要露出来 电容负极
电容正极
中山市朗飞电子电器有限公司 作业指导书
作业指导 1. 把线路板上电池线正极(BAT+)与负极(BAT-)分别焊到后壳正负极上。一定要分清正负极， 电池线不能焊反，焊点要牢固、光滑。 2.检查焊接情况，确定焊接良好流入下一工位。
电源正极
电源负极
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 ( 十一 ) 安装线路 板 1 一字螺丝刀 2 3 4 5 拉线总人数 工序人数 所需 耗料 20 人
负极-
正负极 正极+
正负极 弯角部位
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 (十) 焊电池片 1 2 3 4 5 烙铁 锡线 拉线总人数 工序人数 所需 耗料 20 人
文件编号 版本号 页 码
QW-0403 A0 10/17
工序节 10S 拍 1人 工序时 8S 间 1 已测好的线路板 2 已装好电池片的后壳 3 4 5
作业指导 1.用剪刀将套管剪下 10MM 长，把套管套在灯长脚上并且以长脚插“+”标志插到线路板上。 2.把红色线插到线路板上标有“S+”号的孔。 3.检查灯方向，插线情况，确定良好后流入下一工位。
灯负极
灯正极 红线插“S+”
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 (三)插线 1 2 3 4 5 拉线总人数 工序人数 所 需 耗 料 20 人 1人 1 2 3 4 5
文件编号 版本号 页 码
QW-0403 A0 5/17
工序节拍
10S
工序时间 8S 已过完锡炉的线路板 开关
作业指导 1.把开关装上线路板并且用烙铁加上锡，将开关牢牢固定在线路板上。注意要避免烫伤线路板 焊点要光滑、牢固。 2.检查开关高度，各焊点焊接情况，确定焊接良好后流入下一岗位。
开关要装到位，不能高起 开关焊点要光滑牢固
文件编号 版本号 页 码
QW-0403 A0 7/17
工序节 拍 1人 工序时 间 1 打好胶的线路板 2 电源音频连接线 3 4 5
10S 10S
作业指导 1. 把 USB 音频线口分别插到电脑上，五拼口插到五拼座上，打开开关，确定指示灯亮度良好， 把线路板放到测试架上测试上，确定喇叭响亮正常，不能有不响，沙声，小声。 2.检查灯、声音响亮情况，确定音质良好后流入下一工位。
不能漏放配件
文件编号 版本号 页 码
QW-0403 A0 17/17
工序节 10S 拍 2人 工序时 18S 间 1 已检查好外观的成品 2 数据线，气泡袋 3 纸箱 电池盖 4 5
作业指导 1.把盖上电池盖，装上气泡袋，折盒子，放产品，放数据线，盖盒子，装箱。 2. 电池盖不能有松动，不能有顶白与变形，电池盖颜色要与产品一至。 3.注意不能漏放产品与配件。
作业指导 1.用夹子扎住线路板让助焊水浸在线路板贴片的表面，然后才可以过锡炉。注意助焊水要避免 浸上线路板表面，切不可以让助焊水进入五拼座里面。 2.把过完锡的板上电容的两个脚用剪钳剪平。 3.检查线路板短路情况，要确定线路板良好。
电容剪脚部位
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 (五)焊开关 1 烙铁 2 锡线 3 4 5 拉线总人数 工序人数 所 需 耗 料 人 20 1人 1 2 3 4 5
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 拉线总人数 20 人 所 需 耗 料 1人 1 2 3 4 5
文件编号 版本号 页 码
QW-0403 A0 1/17
工序节拍 工序时间 直插五拼座 电解电容 330UF 已贴片好的线路板
10S 8S
(一)插五拼座 电容 工序人数 1 2 3 4 5
文件编号 版本号 页 码
QW-0403 A0 9/17
工序节 拍 工序时 间 电池片 已丝印好的后壳
10S 18S
作业指导 1. 把电池片分正负极装到后壳里如图(1 )示，电池片的单片正极与负极装上后要在背面折弯 压平，一定要分清正负极，电池片有弹簧的为负对应后壳的‘-’ ， 电池片没有弹簧的为 正对应后壳‘+’ ， 电池片要装到位，电池片不能有变形﹑生锈。 2.检查电池片电池安装，确定安装良好后流入下一工位。
作业指导 1. 把线路板上出来的喇叭线按正负极分别焊到喇叭的正负极上，L+红线为正 L-黑线为负如图示 2. 把喇叭凹进去变形的，刮花的挑出来，放坏品盒，.焊点要牢固、光滑。 3.检查焊接情况，确定焊接良好后流入下一工位。
喇叭负极
喇叭正极
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 (十三) 装手柄 1 2 3 4 5 拉线总人数 工序人数 所需 耗料 20 人
10S 18S
作业指导 1.用风枪把透明壳、前壳里的灰尘干净，然后把透明壳盖到前壳上装平，注意装好后壳前壳上 前壳上不能有明显的水印，透明壳里不能有明显的脏物，要轻拿轻放，避免外壳刮花。 2.检查透明壳情况，确定安装质量良好后流入下一工位。
不能有脏物
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 (九)安装电池片 1 2 3 4 5 一字螺丝刀 拉线总人数 工序人数 所需 耗料 20 人 2人 1飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 ( 十四 ) 打外壳螺 丝 1 电批 2 3 4 5 拉线总人数 工序人数 所需 耗料 20 人
文件编号 版本号 页 码
QW-0403 A0 14/17
工序节 10S 拍 1人 工序时 10S 间 1 已盖好前后壳的成品 2 2.3*8 圆头自攻螺丝 3 4 5
图一
负极 正极
图二
中山市朗飞电子电器有限公司 作业指导书
产品名称 工序名称 工具及辅料 小苹果音箱 (十四)检查外观 1 2 3 4 5 拉线总人数 工序人数 所需 耗料 20 人
文件编号 版本号 页 码
QW-0403 A0 16/17
工序节 拍 1人 工序时 间 1 已测试好的成品 2 干净的布 3 4 5
10S 8S
作业指导 1.将外壳的保护膜撕开，检查喇叭有无刮花，不能有响声。用布把产品察干净。 2.严格按照小苹果外观检测标准执行！ 3.检查外观良好后流入下一工位。
中山市朗飞电子电器有限公司 作业指导书
