太阳能热水器安装

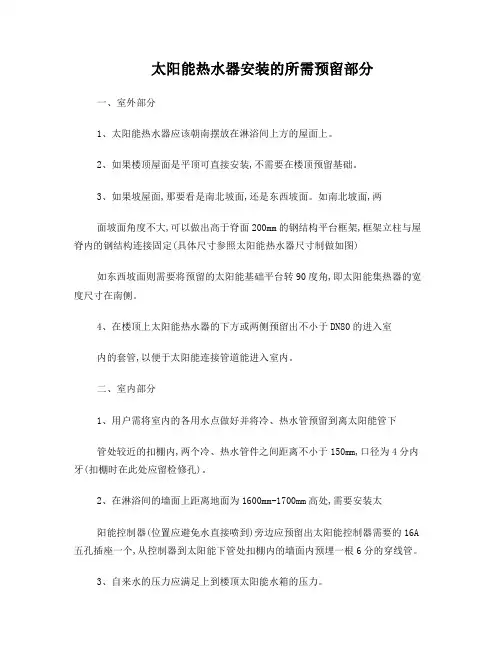

太阳能热水器安装的所需预留部分
太阳能热水器安装的所需预留部分
一、室外部分
1、太阳能热水器应该朝南摆放在淋浴间上方的屋面上。
2、如果楼顶屋面是平顶可直接安装,不需要在楼顶预留基础。
3、如果坡屋面,那要看是南北坡面,还是东西坡面。
如南北坡面,两
面坡面角度不大,可以做出高于脊面200mm的钢结构平台框架,框架立柱与屋脊内的钢结构连接固定(具体尺寸参照太阳能热水器尺寸制做如图)
如东西坡面则需要将预留的太阳能基础平台转90度角,即太阳能集热器的宽度尺寸在南侧。
4、在楼顶上太阳能热水器的下方或两侧预留出不小于DN80的进入室
内的套管,以便于太阳能连接管道能进入室内。
二、室内部分
1、用户需将室内的各用水点做好并将冷、热水管预留到离太阳能管下
管处较近的扣棚内,两个冷、热水管件之间距离不小于150mm,口径为4分内牙(扣棚时在此处应留检修孔)。
2、在淋浴间的墙面上距离地面为1600mm-1700mm高处,需要安装太
阳能控制器(位置应避免水直接喷到)旁边应预留出太阳能控制器需要的16A 五孔插座一个,从控制器到太阳能下管处扣棚内的墙面内预埋一根6分的穿线管。
3、自来水的压力应满足上到楼顶太阳能水箱的压力。
哈尔滨清华阳光太阳能热水器销售服务处2011年3月1日。

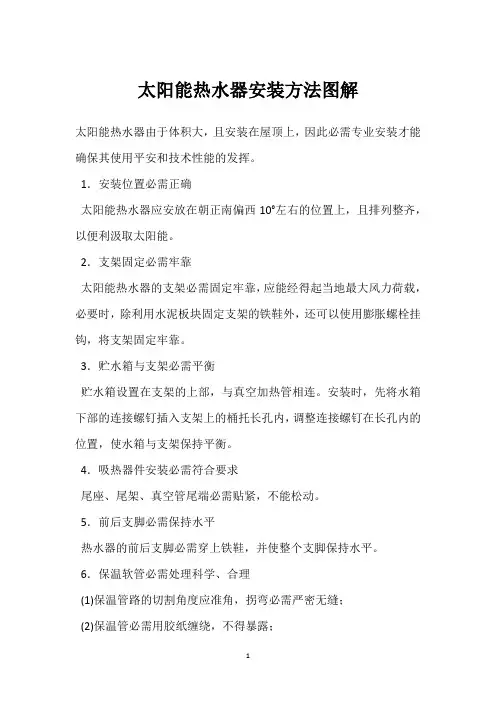

太阳能热水器安装方法图解
太阳能热水器安装方法图解太阳能热水器由于体积大，且安装在屋顶上，因此必需专业安装才能确保其使用平安和技术性能的发挥。
1．安装位置必需正确太阳能热水器应安放在朝正南偏西10°左右的位置上，且排列整齐，以便利汲取太阳能。
2．支架固定必需牢靠太阳能热水器的支架必需固定牢靠，应能经得起当地最大风力荷载，必要时，除利用水泥板块固定支架的铁鞋外，还可以使用膨胀螺栓挂钩，将支架固定牢靠。
3．贮水箱与支架必需平衡贮水箱设置在支架的上部，与真空加热管相连。
安装时，先将水箱下部的连接螺钉插入支架上的桶托长孔内，调整连接螺钉在长孔内的位置，使水箱与支架保持平衡。
4．吸热器件安装必需符合要求尾座、尾架、真空管尾端必需贴紧，不能松动。
5．前后支脚必需保持水平热水器的前后支脚必需穿上铁鞋，并使整个支脚保持水平。
6．保温软管必需处理科学、合理(1)保温管路的切割角度应准角，拐弯必需严密无缝；(2)保温管必需用胶纸缠绕，不得暴露；(3)缠绕爱护带必需严密平整；(4)超过1m以上的保温管必需附上支撑物，使之挺直。
7．室内管阀必需安装规范室内管阀必需安装规范，配件结合处生料带不能缠绕太多，生料带要缠绕平整，不影响外观。
8．室内掌握件必需安装合理球阀板柄要顺手，配件组合应合理，便于使用且美观。
太阳能热水器安装步骤：1、太阳能热水器安装的步骤(如下图为太阳能热水器安装图)。
首先我们需要做好一些预备工作，有需要的太阳能热水器安装的一些必要的工具。
此时就可以打开太阳能热水器的包装，检查装备是否齐全。
一般状况下，太阳能热水器安装在屋顶，尽量安装在太阳照耀多的位置与方向，之后做好标记。
2、太阳能热水器安装步骤中我们会用到一个固定支架，平常这个支架称为太阳能支架。
这一步的进行可以保证太阳能热水器的固定于平稳。
而且，太阳能热水器安装的时候主要采纳水泥墩或者类似于钢丝绳这样的工具来支撑支架的。
3、然后需要我们依据屋顶的详细状况，选择好的位置做好支架，然后进入接线工作。
太阳能热水器安装说明书
太阳能热水器安装说明书感谢您选择我们的太阳能热水器产品。
为了确保您正确且顺利地安装和使用本产品，我们提供以下安装说明书。
请在安装之前仔细阅读本手册，并按照指示进行操作。
一、安装前准备1. 确认安装地点：选择一个阳光充足、无遮挡的位置，确保太阳能热水器可以全天候接收到阳光。
2. 检查包装内容：请仔细核对包装清单，确保您收到的全部配件齐全。
二、安装过程1. 安装支架：根据安装图纸和说明，将太阳能热水器的支架固定在适当的位置上。
确保支架安装稳固，能够承受热水器的重量。
2. 安装集热器：根据图纸和说明，将集热器放置在支架上，并将其固定好。
检查集热器是否平稳并且没有松动。
3. 连接模块：按照说明书的引导，将集热器和水箱连接起来。
确保连接处没有漏水，并且管道连接牢固。
4. 连接水源和电源：将冷水管和热水管与相应接口连接好，并确保连接紧固。
同时，将电源线接入指定接口，确保电源连接正确。
5. 完善支架固定：检查支架的稳固程度，如有需要，可以进一步加固以确保太阳能热水器的稳定性。
三、调试和使用1. 启动太阳能热水器：确保水箱内有足够的水，打开冷水进水阀和热水出水阀，然后接通电源。
等待一段时间，太阳能热水器将开始加热水。
2. 温度调节：根据需要，调整太阳能热水器的温度。
请注意，过高的温度可能会导致灼伤，请谨慎调整。
3. 使用注意事项：- 长时间不使用太阳能热水器时，请关闭供水和电源开关，以免发生水滴漏电等意外。
- 在太阳能较弱或连续多天阴天的情况下，太阳能热水器可能无法提供足够的热水，可迅速切换至备用热水供应系统。
- 定期检查太阳能热水器的集热器、管道、支架等部件是否正常，如有问题，请及时维修或更换。
四、常见问题解决1. 太阳能热水器无法加热水：- 检查供水阀门是否正确打开。
- 检查是否有漏水情况，排除漏水可能影响加热效果。
- 确认电源是否正常，检查是否有线路故障。
2. 太阳能热水器漏水：- 检查管道连接是否紧固，排除松动导致的漏水情况。
《太阳能热水器安装》PPT课件
ppt课件
5
四、安装水箱
1、电加热的安装 打开电加热口的防尘保温盖，松开里面的螺丝，用
ppt课件
6
五、安装真空管
1、管座的安装 先安装真空管管座，集热管的下部要安装这个
管座内，将管座安装在支架的指定位置。 2、插管
插管前先检查保温层水箱内胆上套着的密封硅 胶圈是否安装到位，检查真空管工艺尾角是否破损， 检查象水银的涂层透明度，检查管口是否有加工毛刺, 圆度。 把真空管外密封胶圈套入真空管约15CM，用 肥皂水充分浸湿管口，右手把握真空管的尾端，一是 为了保护工艺尾角，二是便于插管用力。垂直管口方 向插入真空管，用力均匀轻旋推入水箱，插入后退回 管座。这样依次把所有真空管安装完毕。如右图： 。
ppt课件
3
二、安装支架
1、选择安装位置 一般为安装在屋顶，座北朝南 ，正向南偏西
5～10°，保证无阳光遮挡。尽量减少入户管线，增 加日照时间。用指南针找到正南位置，做好标记。 2、组装支架（右图）
安装时要按照说明书先把前片（斜梁、方盒、 方盒支撑、地脚、前水平撑、前斜撑）和后片（后立 腿、后水平撑、后水平梁、后斜撑）组装在一起。用 扳手上紧螺丝，扭力适当，无松动即可。然后安装前 后片的侧斜撑，作用是起到结构上的加固作用。左右对称，逐根安装好。最后由
在电伴热带的端口切一斜截面，让它的两线的距离相对较远，避免连接 短路。用绝缘胶带缠绕使其充分绝缘，并将电伴热带的端头与管的端头对齐， 用绝缘交代固定在管道上，使其紧贴管壁。另一端为智能控制仪的4#、5#端 子，若有增压水泵，水泵接线与电伴热并联连接。

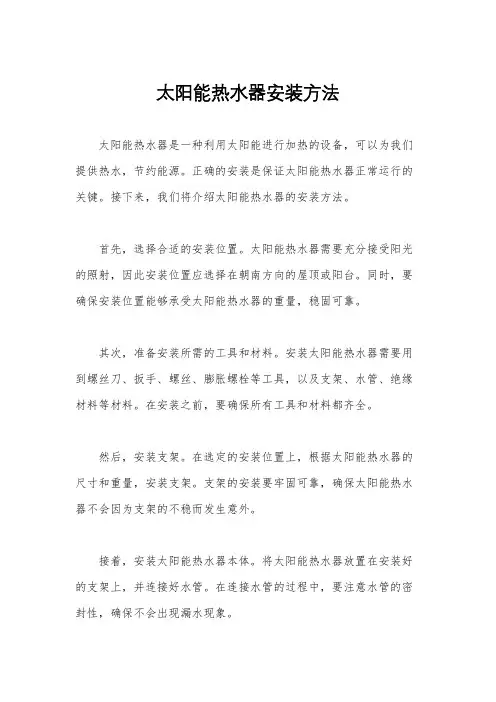

太阳能热水器安装方法
太阳能热水器安装方法太阳能热水器是一种利用太阳能进行加热的设备，可以为我们提供热水，节约能源。
正确的安装是保证太阳能热水器正常运行的关键。
接下来，我们将介绍太阳能热水器的安装方法。
首先，选择合适的安装位置。
太阳能热水器需要充分接受阳光的照射，因此安装位置应选择在朝南方向的屋顶或阳台。
同时，要确保安装位置能够承受太阳能热水器的重量，稳固可靠。
其次，准备安装所需的工具和材料。
安装太阳能热水器需要用到螺丝刀、扳手、螺丝、膨胀螺栓等工具，以及支架、水管、绝缘材料等材料。
在安装之前，要确保所有工具和材料都齐全。
然后，安装支架。
在选定的安装位置上，根据太阳能热水器的尺寸和重量，安装支架。
支架的安装要牢固可靠，确保太阳能热水器不会因为支架的不稳而发生意外。
接着，安装太阳能热水器本体。
将太阳能热水器放置在安装好的支架上，并连接好水管。
在连接水管的过程中，要注意水管的密封性，确保不会出现漏水现象。
最后，进行电气连接。
根据太阳能热水器的型号和要求，进行电气连接。
在连接电源之前，要确保电路是正常的，避免因为电路问题而导致太阳能热水器无法正常工作。
在安装完成后，要进行系统的检查和试运行。
检查太阳能热水器的各个部件是否安装正确，是否有松动现象。
同时，进行试运行，确保太阳能热水器能够正常加热水，并且没有漏水现象。
总之，太阳能热水器的安装需要仔细、细致地进行，确保每一个步骤都符合要求。
只有正确安装，才能保证太阳能热水器的正常运行，为我们提供热水，节约能源。
希望以上内容能够帮助到您，谢谢阅读！。
太阳能热水器安装施工方案
太阳能热水器安装施工方案太阳能热水器是一种利用太阳能热源加热水的设备，对于家庭使用来说，它不仅环保节能，而且使用成本低，因此越来越受到人们的关注。
为了确保太阳能热水器的正常运行和安全使用，下面是一个适用于一般家庭的太阳能热水器安装施工方案：1. 安装位置选择：首先要选择一个阳光照射充足，没有遮挡的位置进行安装，一般来说，屋顶是一个不错的选择。
在选择安装位置时，还要考虑到水管和电源的便利，并且应避免安装在易燃易爆物品附近。
2. 安装支架：在安装位置上使用适当的支架，确保太阳能热水器稳固且安全。
支架的高度和角度应该根据当地的日照情况来调整，以获得最优的太阳能利用效果。
3. 安装集热器：将集热器与支架连接，并确保连接紧固牢固。
同时，还要确保集热器与太阳光垂直方向的角度调整适当，以获得最大的太阳辐射能量。
4. 安装储水罐：将储水罐放置在合适的位置，通常是在室外或者阁楼上。
储水罐的位置应该尽量靠近热源，以减少热量传输的损失。
同时，还要确保储水罐与集热器之间的连接管道安装正确，并且没有漏水现象。
5. 安装水管：将冷水管和热水管连接到太阳能热水器的相应接口上。
在连接水管时，要确保连接处密封良好，没有漏水现象，并且要坚固牢固。
6. 安装电源：如果太阳能热水器需要外部电源供电，那么在安装过程中，要确保电源线路的安全可靠。
同时，还要按照太阳能热水器的说明书进行正确的电源接线。
7. 安全检测：在安装完成后，要进行安全检测，确保太阳能热水器的正常运行和安全使用。
检测内容包括水管连接是否紧固，有无漏水现象，电源线路是否接触良好，热水温度是否正常等。
总之，太阳能热水器的安装施工是一个比较复杂的过程，需要注意很多细节。
在进行安装前，最好请专业的安装人员进行施工，以确保施工质量和安全性。
此外，安装后应定期检查和维护，避免出现故障和安全隐患。
太阳能热水器安装施工方案
太阳能热水器安装施工方案1. 引言本文档旨在提供太阳能热水器的安装施工方案，以帮助您顺利完成安装工程。
2. 安装准备在开始安装之前，请确保您已经具备以下安装材料和设备：- 太阳能热水器组件- 钢架或支撑架- 管道和管件- 绝缘材料- 紧固件和工具- 安全装备（如手套、护目镜）3. 施工步骤按照下面的步骤进行太阳能热水器的安装：3.1 安装钢架或支撑架根据太阳能热水器的尺寸和重量，选择合适的钢架或支撑架，并按照供应商提供的安装说明进行组装和安装。
3.2 安装太阳能热水器组件按照太阳能热水器组件的安装说明，将集热器板、水箱和其他组件安装在钢架或支撑架上。
3.3 连接管道和管件将太阳能热水器的进水管道和出水管道连接到主供水和热水系统。
使用合适的管道和管件进行连接，并确保连接紧固稳固。
3.4 绝缘处理使用绝缘材料覆盖太阳能热水器的管道和部分组件，以减少热能损失，并确保安全使用。
3.5 安全检查在启动太阳能热水器之前，进行必要的安全检查，确保所有连接正确无误，并检查是否存在泄漏或其他安全隐患。
4. 使用和维护太阳能热水器安装完成后，请遵循供应商提供的使用和维护指南，以确保其正常运行和延长使用寿命。
5. 风险和注意事项在进行太阳能热水器安装的过程中，请注意以下风险和注意事项：- 若不具备相关技术知识和经验，建议请专业人士进行安装。
- 注意安全，佩戴适当的安全装备，如手套和护目镜。
- 在进行管道连接时，确保连接紧固稳固，以防止泄漏。
- 遵循供应商提供的使用和维护指南，避免错误使用和操作。
以上为太阳能热水器安装施工方案，希望能帮助您顺利完成安装工程。
如有任何疑问，请咨询专业人士或供应商。
太阳能热水器安装手册
太阳能热水器安装手册一、安装前准备工作太阳能热水器是一种环保、节能的热水供应设备，安装前需考虑以下几个因素：1. 安装位置选择选择合适的安装位置是确保太阳能热水器正常运行的重要因素之一。
应选择离热水使用点近、阳光直射的区域，并确保安装位置的结构能够承受太阳能热水器的重量。
2. 安装所需工具和材料准备为了顺利进行太阳能热水器的安装，您需要准备以下工具和材料：扳手、螺丝刀、管道切割器、防爆螺丝片、密封胶、水泵、水管等。
3. 安全注意事项在安装过程中，请务必切断电源，确保安全操作。
如遇到不明确的问题，请咨询专业人士进行指导。
二、太阳能热水器安装步骤1. 安装集热器（1）将集热器放置在选择好的安装位置上，确保集热板与地面垂直，并固定在支架上。
（2）连接冷水进水管和热水出水管，使用密封胶进行固定，防止漏水。
2. 连接水箱（1）将水箱放置在合适的位置上，保持水箱底部与地面平行。
（2）根据热水器进出水管的接口，将水箱与集热器进行连接。
（3）检查连接口是否牢固，使用防爆螺丝片进行固定。
3. 接通水源和电源（1）打开冷水进水阀门，检查冷水管路是否有漏水情况。
（2）接通电源，打开热水器的电源开关，确保热水器正常工作。
4. 测试太阳能热水器（1）将水箱中的冷水排空，直至热水开始流出。
（2）观察太阳能热水器的运行状态，确保无异常情况。
5. 完善安装细节（1）检查管道连接是否牢固，是否有漏水现象。
（2）确保太阳能热水器的保温层安装齐全，有效减少热能的散失。
三、使用与维护1. 正常使用（1）在太阳辐射大的时候，尽量使用太阳能供应热水，减少使用电能或燃气的频率。
（2）在连续几天阴雨天气中，可通过电能或燃气作为备用供应。
2. 定期检查（1）定期检查太阳能热水器的运行状态，确保系统无异常。
（2）清洗太阳能集热器的玻璃面板，保持良好的透光性能。
（3）定期检查水箱的防腐蚀层，如有破损应及时修复或更换。
3. 冷季停用（1）在气温较低且连续几天阴天的季节，应及时将太阳能热水器停用，并进行冷冻防护措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水路预留示意图
安装要求：
管路预留：冷水接头和热水接头之间间 距100mm，距离水箱下表面300mm。 电路预留：保温水箱一米范围内预留专 用的10A插座。 其他注意事项：需进行预设地漏。
安装步骤：
1.支架安装 专利阳台安装支架固定在混凝 土地面上，坚固安全。
2.集热器安装 安装人员于阳台内操作，滑 轮安装，方便、快捷。
太阳能热水器安装
一个好的生活热水方案，涉及到热水的类型、升位和相应的安装方式的选 择，水路、电路的设计等这些环节都与新居装潢紧密相连，所以必须在家装过
程中同步考虑。专业的热水器厂商会对用户提供免费上门设计服务，为消费者
提供节能又舒适的热水，下面就介绍下太阳能热水器的安装注意事项，分为阳
台式和屋顶式两种。（以A.O.史密斯的免费上门设计服务为例）
4.安装完成
3.水箱安装 水箱安装在阳台距离集热器较近， 热损耗较少。
二、 屋顶式太阳能热水器安装
普通的太阳能热水器虽然节能但使用起来并不舒适，承压式的太阳能热水器使用起来 既舒适又节能。A.O.史密斯（屋顶式）太阳能就是承压式的太阳能，下面介绍一下A.O.史 密斯（屋顶式）太阳能热水器的安装注意事项。
根据顶楼实际情况，南面阳光充足，无遮挡， 有足够安装空间。确定太阳能热水器安装位置， 净长度达到2.5m，净宽度大于2m
根据室内卫生间与厨房位置，确定管路入户口 位置
根据管路入户位置，预留两个三孔电源，及 控制面板位置
绘制设计图，家居装修公司据此进行水电路及 地漏预留
安装注意事项：
屋顶式安装实景图
安装要求：
（1）室外或室内应预留冷、热水接口，热水管 通往洗澡间或者其他热水用水点。 （2）控制器1米范围内应预留专用10A插座。
一、 阳台太阳能热水器安装
根据所选购太阳能热水器的集热器尺寸，确定 南向阳台外的集热器安装位置
根据阳台内实际情况，确定水箱安装位置
Байду номын сангаас 根据水箱安装位置，确定阳台冷热水管预留出口 的位置，冷热水管之间相距10cm，距离水箱下表 面30cm
观察水箱右侧，在1米范围内确定电源预留位置
在距离水箱1.5米的范围内，确定控制面板的安装 位置
观察水箱下方地面是否有地漏，如无地漏，进行 地漏位置确定
绘制设计图，家居装修公司据此进行水电路及地漏 预留
安装注意事项：
装修水路到阳台 — 即可畅享节能舒适热水 在您的家庭装修过程中，只要预先将冷、热水管路布到阳台，并预装10A插座和预 设地漏，您就可以方便地安装壁挂式太阳能，享受太阳能带来的节能舒适热水。
