中心传动球磨机的结构特点
中心传动球磨机的结构特点
1、采用液力偶合器改善磨机起动性能
中心传动球磨机采用液力偶合器来实现磨机的分阶段起动。
偶合器中与电动机联接的泵轮从电动机获得能量传递给工作油，当电动机空载起动后转速达到一定值时，工作油高速冲击与负载联结的涡轮，从而驱动负载；当工作油降低能量后，又回到泵轮待重新吸收能量，这样往复循环，实现泵轮（主动）与涡轮（从动）之间的能量传递。
因泵轮与涡轮之间只通过工作油实现上述柔性联系，所以能隔离扭振和冲击，使负载起动平稳。
偶合器上还装有易熔塞，磨机因过载等故障使工作油温度升高，易熔塞即熔化，从而保护了偶合器和磨机。
球磨机具有低速、重载、起动力矩大等特点，但正常工作时，其负荷基本上稳定。
故直接起动的球磨机，其装机功率远比实际运转功率高，造成能源浪费。
中心传动球磨机采用液力偶合器后，达到了节能目的。
2、采用行星齿轮减速器中心传动
常规磨机采用单级圆柱齿轮减速器和大小齿轮传递动力的筒体周边传动，为开式传动。
磨矿间粉尘多，杂质易进入齿轮间隙，加之润滑不便易漏油，啮合条件差，又有杂质阻力，使之传动效率低，仅为93%，且噪声大，单级圆柱齿轮减速器传动效率也仅为94%，两者总效率为88.7%。
中心传动球磨机采用双级行星齿轮减速机，该减速机的特点是把定轴线改为动轴线，功率分流，用数个行星轮分担载荷，采用合理的均载机构，传动比大，结构紧凑，运行平稳，噪声小，便于维护，传动效率右达96%，比之常规磨机传动效率提高了7.3%，节能效果好。
行星齿轮减速机进出轴呈同一轴线，所以新型磨机为中心传动。
3、主轴承采用圆柱滚子轴承
磨机是满负荷起动的重型设备，要求其主轴承具有较大的承载能力。
常规磨机中空轴承用马氏合金轴瓦，为稀油润滑。
但此种轴瓦和润滑方式有下列不足：
（1）众所周知，滑动摩擦大于滚动摩擦。
巴氏合金滑动轴瓦摩擦阻力大，尤其在磨机起动时静阻力矩大，瓦面的磨损也大；
（2）起动的瞬间，在磨机尚未达到形成润滑油膜的临界转速之前，由于主轴承尚处于不完全润滑状态，造成磨机起动扭矩成倍增加，起动时间亦较长，对电网冲击和影响很大；
（3）磨机运转时，稀油润滑系统能耗较高；
（4）由于磨机起动时主轴承处于不良润滑状态，对轴瓦的刮瓦等加工精度要求高，否则易产生高温而烧瓦，特别是新轴承。
中心传动球磨机用大型双列调心滚柱轴承取代常规巴氏合金滑动轴承，从而解决了上述问题。
轴承使用寿命长，密封性好，拆卸清洗方便。
并配置有手动干油站定时加油，轴承处于良好润滑状态，比之滑动轴承的稀油润滑系统简便可靠。
中心传动球磨机由于采用圆柱滚子轴承，减少了摩擦阻力和静阻力矩，加上使用了液力耦合器和行星齿轮减速器，使配用电动机功率较常规磨机减少了10.7%~40.5%，节能效果显着。
球磨机器结构
球磨机器结构⼀、概述球磨机是⼀种⼴泛应⽤于粉磨⾏业的机械设备，主要利⽤钢球、球磨罐、物料和研磨介质的相互作⽤，以达到对物料进⾏细磨和超细磨的⽬的。
根据应⽤需求，球磨机可以在湿磨和⼲磨两种模式下运⾏，湿磨是将物料和⽔或其他液体⼀起放⼊球磨罐中进⾏研磨，⽽⼲磨则是将物料直接放⼊球磨罐中进⾏研磨。
⼆、球磨机的基本结构球磨机主要由电机、减速器、球磨罐、研磨介质和进出料装置等部分组成。
1.电机：为球磨机提供动⼒，⼀般采⽤三相异步电动机或直流电机，功率因数较⾼。
2.减速器：连接电机和球磨罐，将电机的旋转速度降低到适合球磨罐的转速。
3.球磨罐：⽤于盛装研磨介质和物料，罐体⼀般为钢制，内壁光滑，易于清洗和更换。
4.研磨介质：包括钢球、瓷球、玻璃珠等，根据不同物料和细度要求选择合适的研磨介质。
5.进出料装置：包括进料⽃、出料⼝、料⽃座等，实现物料的进出料操作。
三、球磨机的分类根据结构和⼯作原理的不同，球磨机可以分为间歇式球磨机和连续式球磨机两种。
1.间歇式球磨机：物料在球磨罐内进⾏间歇性研磨，适⽤于⼩批量⽣产和实验室研究。
这种球磨机结构简单，操作⽅便，但⽣产效率较低。
2.连续式球磨机：物料在球磨罐内进⾏连续性研磨，适⽤于⼤规模⽣产。
这种球磨机具有较⾼的⽣产效率和较低的能耗，但结构较为复杂，制造成本较⾼。
四、⼯作原理及流程球磨机的⼯作原理主要是利⽤研磨介质之间的相互碰撞和摩擦作⽤，将物料粉碎细化。
在球磨机运⾏过程中，研磨介质在电机和减速器的驱动下，在球磨罐内进⾏旋转运动，物料在研磨介质的作⽤下逐渐被细化。
同时，在研磨介质和物料的相互作⽤下，物料表⾯的物理化学性质也会发⽣变化，从⽽实现物料的细化和改性。
⼯作流程如下：1.准备好研磨介质和物料，将研磨介质放⼊球磨罐中；2.将物料加⼊球磨罐中，并加⼊适量的⽔或其他液体；3.启动电机，使减速器带动球磨罐旋转；4.在旋转过程中，研磨介质在摩擦⼒和重⼒的作⽤下对物料进⾏撞击和摩擦；5.经过⼀定时间的研磨后，物料被细化到所需的细度；6.停⽌电机，取出球磨罐中的物料；7.对物料进⾏后续处理或使⽤。
水泥球磨机的结构特点及传动方式
1．水泥球磨机用途水泥球磨机由再循环箱、再循环泵和旋流器构成两级分离系统，以调整产品浆液中固体颗粒的细度和浓度；水泥球磨机系统所有的箱罐、泵、管道、搅拌器均使用内衬像胶或防腐材料保护，管件连接处采用机械加密封材料密封。
产品主要应用于水泥厂成品及原料的粉磨，也适用于冶金、化工、电力等工矿企业粉磨各种矿石及其它可磨性物料。
可用于开流粉磨，也适用于与选粉机组成的循环圈流粉磨。
水泥磨具有对物料适应性强、能连续生产、破碎比大、易于调速粉磨产品的细度等特点。
它既能干法生产也可以湿法生产，也可以粉磨与烘干同时进行作业2．水泥球磨机分类及特点：（1）普通水泥磨：普通水泥磨大部分用于圈流粉磨系统中，其特点为粉磨效率高、磨机产量大、电耗省，特别是粉磨矿渣水泥时，表现更突出一些。
一般磨机产量可提高15-20%，电耗降低约10%，此外，成品温度可降低20-40℃，产品细度也易于调整。
（2）高细高产水泥磨：高细高产水泥磨主要用于开流粉磨系统中。
其特点是系统设备及工艺流程简单、投资省、厂房占地面积少；在磨机结构上采用先进的内选粉特殊隔仓装置，细磨仓增加了活化装置，磨尾有专用出料篦板，最大限度的减少研磨仓研磨介质的尺寸，大大提高研磨效率，达到高产量、低能耗的目的。
3．水泥球磨机传动方式：球磨机的传动方式根据磨机规格不同有如下几种：（1）同步电动机传动。
大型球磨机采用低速同步电动机直接带动球磨机的小齿轮，小齿轮再带动大齿圈使球磨机转动。
优点是传动效率高、占地面积小、维修方便和改善电网的功率因数，但同步电动机售价较高，而且需直流电源。
（2）异步电机齿轮减速器传动。
大、中型球磨机采用异步传动，齿轮减速器带动小齿轮、大齿圈而驱动球磨机。
优点是异步电动机价格便宜，但多用了一大套大型减速器。
（3）异步电机三角皮带传动。
小型球磨机采用异步电动机通过三角皮带带动小齿轮，大齿圈而驱动球磨机。
其缺点是传动效率低，占地面积大，维修复杂。
水泥球磨机的出现代替了以往的水泥生产设备，在很大程度上提高了水泥的生产效率，同时节约能源，在一定程度上降低了水泥生产企业的生产成本，也符合了国家建立节约型社会的宗旨,本文由水泥球磨机网：/details_5_snqmj.html整理提供。
球磨机知识概述
球磨机知识概述球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式球磨机和湿式球磨机。
根据排矿方式，可分格子型和溢流型两种。
是一种最先进的滚动球磨机。
可倾式球磨机可向上下倾斜最大可达±45°，工作时保持水平状况。
卸料时，研磨筒向下倾斜45°。
该机具有操作简单，使用维护十分方便，造型美观，占地面积小，工艺稳定等特点，非常适合于各大中型企业的生产。
结构特点：由于圆筒为夹套水冷，内筒为不锈钢，传热快，冷却充分。
由于筒体可以倾斜操作，进出料方便。
卸料时筒体可以转动，卸料更容易。
筒体内用挡料板，阻止了研磨球与物料的相对运动，减少了筒体的磨损，延长了使用寿命。
1.球磨机的效率和哪些因素有关系球径的搭配也很重要。
要注意球径中有大有小，这样可以提高效率。
增大电流是为了提高转速；改变配方是为了提高球的强度和重量(以增加其惯性)；研磨时间和效率无关，因为效率本身就是工作量与时间的比值。
提高转速的方法还有利用变频器、改装减速装置(如果有减速装置的话) 再有，就是球磨时如果需要加水，那加水量对于球磨效率也有很大的影响。
可以通过加入分散剂来提高球磨的效率。
2．球磨机磨矿过程的基本原理磨矿作业是在磨机简体内进行的，筒体内装有磨矿介质。
磨矿介质随着筒体的旋转而被带到一定的高度后，由于介质的自重而下落。
于是装在筒体内的矿石就受到介质冲击力的作用；另一方面由于磨矿介质在筒体内沿筒体轴心的公转与自转，在磨矿介质之间及其与筒体接触区又产生对矿石的挤压和磨剥力，从而将矿石磨碎。
由于球磨机钢球与筒体之间有摩擦力，当筒体旋转时，钢球即被带起并升到一定高度，由于钢球本身的重力作用，最后沿一定的轨道下落。
在区域内(钢球被带上)的钢球受到两种力的作用：一为筒体旋转时自切线方向施于钢球的作用力；另一为与钢球直径相对称一面而与上述作用力相反的力，这个作用力的产生是由于钢球本身自重而向下滑动所引起的。
球磨机构造及工作原理
球磨机构造及工作原理球磨机是一种用于研磨物料的设备，广泛应用于矿山、建材、化工、冶金等行业。
本文将从球磨机的构造和工作原理两方面进行介绍。
一、球磨机的构造球磨机主要由进料装置、转筒、出料装置、传动装置、电气控制等部分组成。
1. 进料装置进料装置主要包括进料管、进料螺旋、进料托板等。
进料管用于将物料输送到转筒内部，进料螺旋是将物料推入转筒的主要部件，进料托板则起到导向和支撑物料的作用。
2. 转筒转筒是球磨机的核心部件，其内部装有研磨介质和待磨物料。
转筒一般采用钢板制造，内衬耐磨板或高铬合金铸铁，以保证其耐磨性能。
转筒的长度和直径比一般在2-5之间，长度越大，磨矿效果越好。
3. 出料装置出料装置主要包括出料管、出料托板、出料螺旋等。
出料管用于将磨好的物料输送出去，出料托板和出料螺旋则起到导向和输送物料的作用。
4. 传动装置传动装置是球磨机的动力来源，主要包括电动机、减速器、联轴器等部分。
电动机通过减速器和联轴器驱动转筒旋转，以达到磨矿的目的。
5. 电气控制电气控制主要包括电控柜、操作面板、仪表等部分。
通过电控柜和操作面板对球磨机的启动、停止、转速等参数进行控制，仪表用于监测球磨机的运行状态。
二、球磨机的工作原理球磨机的工作原理是将物料放入转筒内部，通过转筒的旋转和研磨介质的作用，使物料不断研磨、磨细，最终达到所需的磨矿效果。
具体来说，球磨机内部的研磨介质一般为钢球，其直径一般在25-150mm之间。
在球磨机运行时，钢球会随着转筒的旋转不断翻滚、摩擦和碰撞，使物料不断受到研磨和撞击，从而使物料磨细。
在球磨机的运行过程中，物料的磨矿效果受到多种因素的影响，如研磨介质的种类和大小、转筒的转速、物料的硬度和湿度等。
为了达到最佳的磨矿效果，需要根据不同的物料特性和工艺要求进行调整。
总之，球磨机是一种重要的研磨设备，其构造和工作原理对于矿山、建材、化工、冶金等行业的生产和发展具有重要意义。

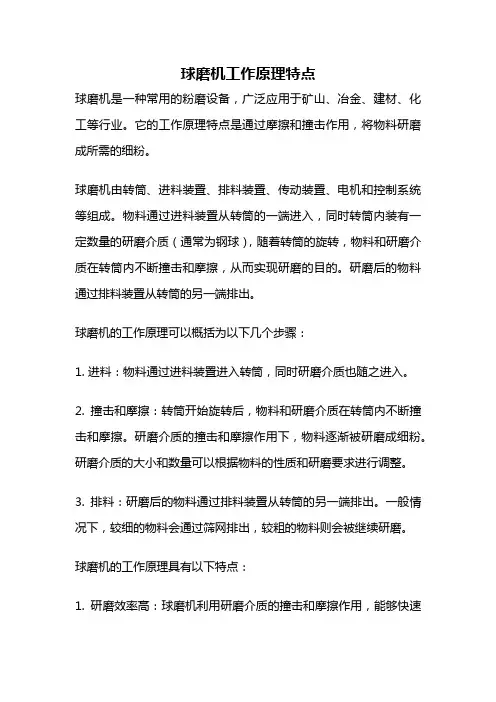

球磨机工作原理特点
球磨机工作原理特点球磨机是一种常用的粉磨设备，广泛应用于矿山、冶金、建材、化工等行业。
它的工作原理特点是通过摩擦和撞击作用，将物料研磨成所需的细粉。
球磨机由转筒、进料装置、排料装置、传动装置、电机和控制系统等组成。
物料通过进料装置从转筒的一端进入，同时转筒内装有一定数量的研磨介质（通常为钢球），随着转筒的旋转，物料和研磨介质在转筒内不断撞击和摩擦，从而实现研磨的目的。
研磨后的物料通过排料装置从转筒的另一端排出。
球磨机的工作原理可以概括为以下几个步骤：1. 进料：物料通过进料装置进入转筒，同时研磨介质也随之进入。
2. 撞击和摩擦：转筒开始旋转后，物料和研磨介质在转筒内不断撞击和摩擦。
研磨介质的撞击和摩擦作用下，物料逐渐被研磨成细粉。
研磨介质的大小和数量可以根据物料的性质和研磨要求进行调整。
3. 排料：研磨后的物料通过排料装置从转筒的另一端排出。
一般情况下，较细的物料会通过筛网排出，较粗的物料则会被继续研磨。
球磨机的工作原理具有以下特点：1. 研磨效率高：球磨机利用研磨介质的撞击和摩擦作用，能够快速将物料研磨成细粉。
同时，球磨机的转筒内部设计合理，能够使物料和研磨介质充分混合，提高研磨效率。
2. 适用范围广：球磨机适用于各种硬度和湿度的物料研磨，可以研磨出不同粒度的细粉。
此外，球磨机还可以进行干法和湿法研磨，适应不同的工艺需求。
3. 结构简单、操作方便：球磨机的结构相对简单，主要由转筒、进料装置、排料装置和传动装置等组成。
操作时只需控制转筒的转速和进料量，即可实现研磨过程的控制。
4. 研磨效果可调：球磨机的研磨效果可以通过调整研磨介质的大小和数量、转筒的转速以及研磨时间等参数进行调整。
同时，球磨机还可以根据需要选择不同的研磨介质，如钢球、铸铁球等，以获得不同的研磨效果。
5. 适用于连续生产：球磨机可以进行连续生产，通过合理布置多台球磨机，可以实现连续研磨和分级作业，提高生产效率。
球磨机通过摩擦和撞击作用，将物料研磨成所需的细粉。

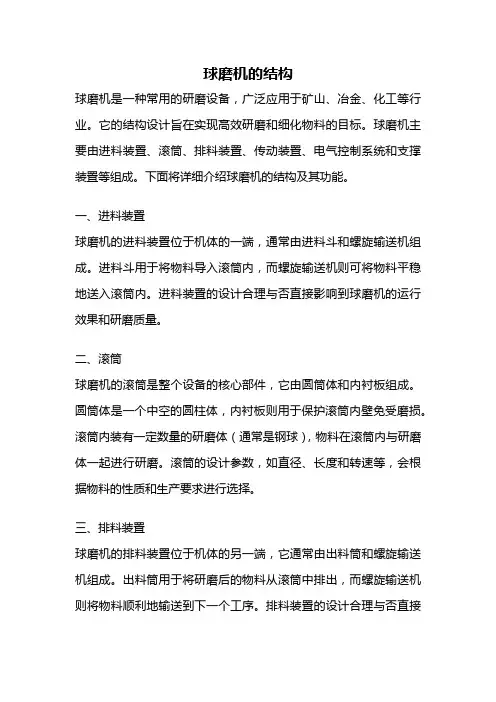

球磨机的结构
球磨机的结构球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工等行业。
它的结构设计旨在实现高效研磨和细化物料的目标。
球磨机主要由进料装置、滚筒、排料装置、传动装置、电气控制系统和支撑装置等组成。
下面将详细介绍球磨机的结构及其功能。
一、进料装置球磨机的进料装置位于机体的一端，通常由进料斗和螺旋输送机组成。
进料斗用于将物料导入滚筒内，而螺旋输送机则可将物料平稳地送入滚筒内。
进料装置的设计合理与否直接影响到球磨机的运行效果和研磨质量。
二、滚筒球磨机的滚筒是整个设备的核心部件，它由圆筒体和内衬板组成。
圆筒体是一个中空的圆柱体，内衬板则用于保护滚筒内壁免受磨损。
滚筒内装有一定数量的研磨体（通常是钢球），物料在滚筒内与研磨体一起进行研磨。
滚筒的设计参数，如直径、长度和转速等，会根据物料的性质和生产要求进行选择。
三、排料装置球磨机的排料装置位于机体的另一端，它通常由出料筒和螺旋输送机组成。
出料筒用于将研磨后的物料从滚筒中排出，而螺旋输送机则将物料顺利地输送到下一个工序。
排料装置的设计合理与否直接影响到球磨机的产能和研磨效果。
四、传动装置球磨机的传动装置主要由电机、减速器和传动轴组成。
电机驱动减速器，再通过传动轴传递动力给滚筒，实现滚筒的转动。
传动装置的设计合理与否直接影响到球磨机的运行稳定性和能耗。
五、电气控制系统球磨机的电气控制系统包括主电机控制、进料控制、排料控制和设备保护等功能。
通过电气控制系统，可以实现球磨机的启停、转速调节、进料量控制等操作，确保设备的正常运行和生产效率。
六、支撑装置球磨机的支撑装置主要由轴承和轴承座组成。
轴承用于支撑滚筒和传动装置，使其能够平稳运转。
轴承座则用于固定轴承，保证其在工作过程中的稳定性。
球磨机的结构设计十分重要，每个组成部分都发挥着重要的作用。
合理的结构设计可以提高球磨机的研磨效率、降低能耗，并保证设备的稳定运行。
不同行业的生产要求不同，因此在设计球磨机时，需要根据具体的生产需求进行结构参数的优化选择，以实现最佳的研磨效果。
球磨机原理及构造
球磨机原理及构造嘿，朋友们！今天咱来唠唠球磨机这玩意儿的原理和构造。
你说球磨机像啥？就像一个超级大的搅拌桶！不过这个桶可不一般，它里面装满了各种大大小小的球。
这些球就像是一群勤劳的小蜜蜂，在里面不停地翻滚、撞击。
球磨机的工作原理其实挺简单的。
就好比你在家里揉面团，得把面粉和水充分混合起来才行。
球磨机也是一样，它把要加工的物料放进去，然后那些球就开始疯狂地运动啦！它们相互碰撞、摩擦，把物料一点点地磨细、磨匀。
这就像是一场激烈的战斗，那些球就是勇敢的战士，拼命地把物料给征服了。
再来说说它的构造吧。
球磨机有个大大的筒体，这就是它的主战场啦！筒体里面装着那些厉害的球，还有要加工的物料。
然后呢，还有驱动装置，这就像是球磨机的发动机，给它提供动力，让筒体转起来。
还有进料和出料装置，物料从这边进去，经过一番折腾后，从那边出来，就变得不一样咯！你想想看，如果没有球磨机，我们好多东西都没办法生产出来呢！像水泥、陶瓷、矿石啥的，都得靠它帮忙。
它就像是一个默默奉献的老黄牛，虽然不起眼，但是功劳可大了去了。
球磨机的筒体可是很重要的哦！它得足够结实，才能承受住那些球和物料的折腾。
要是筒体不结实，那还不得散架了呀！还有那些球，也得选好材质，要是不耐磨，用不了多久就都变成小铁疙瘩啦！球磨机在运行的时候，那声音可大啦！“轰隆隆”的，就像打雷一样。
不过咱可别嫌它吵，这是它在努力工作呢！它就像一个不知疲倦的大力士，不停地为我们服务。
而且球磨机还得注意保养呢！就跟人一样，你不好好照顾自己，就容易生病。
球磨机也得定期检查、维修，给它加点润滑油啥的，这样它才能更好地工作呀！咱生活中的好多东西都离不开球磨机呢！你说它厉不厉害？所以啊，咱可得好好感谢球磨机，是它让我们的生活变得更美好啦！总之，球磨机虽然看起来其貌不扬，但它的作用可大了去了。
它的原理和构造虽然不复杂，但却蕴含着大大的智慧。
它就像我们身边的一个好朋友，默默地为我们付出着。
让我们一起为球磨机点赞吧！。
球磨机构造及主要零部件
球磨机构造及主要零部件2010-3-30 作者:一、球磨机构造球磨机是一种重要的细磨设备，这种设备在水泥工业中应用广泛。
这种磨机由于筒体较长，可使物料在磨内被粉磨的时间较长，得到成品的细度也较高。
磨机的规格是以简体内径D（m）和简体的长度L（m）的乘式来表示，如φ2.2×6.5球磨机。
球磨机虽由于生产方式、规格、卸料、支承和传动方式等不同而被分成多种类型，但在结构上大体相同，主要由下列基本部分组成：（1）进料装置包括下料斗，螺旋进料筒，或进料锥筒。
（2）支承装置分两端主轴承支承；混合支承（主轴承和滑履）；两端都是滑履支承等。
（3）回转部分包括中空轴、磨机筒体及磨内的隔仓板、衬板、挡料圈等部件。
（4）卸料装置分边缘卸料、中心卸料、中间卸料。
（5）传动装置分边缘传动和中心传动两种形式，包括主电动机、辅助电动机、减速机、传动轴及边缘传动的大小齿轮等。
下面以φ2.2×6.5 边缘传动球磨机、φ2.4×13棒球磨、φ2.4×10中卸烘干磨和φ3×11 水泥磨为例，介绍其主要构造。
（一）φ2.2×6.5 边缘传动球磨机的构造图7-15 所示φ2.2×6.5 球磨机为双仓磨机，多用在立窑厂粉磨原料或水泥。
磨机筒体的两端用主轴承支承，此磨机是边缘传动、中心卸料的球磨机。
该机由JR 型电机经联轴器、ZD70 - 9 - 1 减速机经联轴器、大小齿轮带动磨筒体回转。
物料由进料管经中空轴进入磨筒体内，随磨体的回转，物料在筒体内受到研磨体的冲击和研磨作用，被粉磨成合格产品，由出料中空轴、卸料装置，送入成品库中。
φ2.2×6.5 球磨机属两仓磨。
用作生料磨时，一般筒体有效长度为6.5m，粗磨仓为3m，其中1m左右作为烘干物料段，细磨仓为3.25，而卸料段为0.25m，筒体有效容积为22.3m3，烘干兼粉磨中等硬度石灰石和粘土，生产能力为16t/h，进料总水分＜6%，磨机转速为21.6r/min ，研磨体装载量为22t ，主电机采用JR1410-8 型，电机功率为280kW，经ZD70 -9-1 型减速机和大小齿轮带动磨体回转。
中心传动式湿式球磨机特点说明
中心传动式湿式球磨机特点说明经查阅相关资料，分析相关技术参数及与磨机厂家专业工程师探讨，总结中心传动式湿式球磨机有如下特点：1.布置特点与齿轮传动式磨机比较，因减速机选型、布置等原因，该型磨机对厂地面积要求较高，长方向延伸较大，需要设计重新考虑初设阶段综合楼一层制浆区域长度，宽度是否能满足磨机布置及检修要求，但由于没有设置大小齿轮，检修安装要求降低，整个综合楼一层层高可考虑下降。
2.设备可靠性该形式磨机主要特点如下：（1）减速机传动比高，传动机构长，对轴承，齿轮咬合以及设备的安装检修要求高。
以前关键部件采用进口设备，但造价较高。
需确认国产设备是否能满足现有要求。
（2）传统磨机普遍采用滑动轴承（轴瓦），运行可靠性高，现需确认本中心传动式磨机是否采用滑动轴承，若采用滚动轴承则不完全适用于磨机工作环境，可靠性降低。
（3）与传统形式磨机相比，不设置低压油站，高压油站以及齿轮喷射油站，减少了故障点和检修维护量，磨机运行可靠性提高。
（4）该磨机日常维护点与传统磨机基本相同，磨机入口密封圈及磨机内衬板周期内损耗后需进行更换。
3.系统运行：（1）与传统磨机筒体结构相同，相同出力下筒体体积，装球量也相近，同为溢流式磨机；物料平衡计算方法无误，反砂比为3.5。
因此磨机本体对制浆系统出力影响不大。
（2）厂家反映若达到磨机设计出力则需要石子颗粒度要保持在10mm左右，而传统磨机一般要求20mm即能达到最大出力要求。
石子越小，磨机出力效果越好，但实际情况表明，当要求矿山石子颗粒越小时候，其中含有的沙土等杂质也越多，过多的杂质可能会造成磨机钢球耗损量增加，制浆系统管道磨损加剧，吸收塔浆液品质恶化进而影响脱硫效率等后果。
针对该形式磨机特点，我部门技术人员对我公司特许经营项目附近电厂一台使用了近6年的中心传动式磨机进行了技术调研，并就发现的一些问题请该型磨机厂家做了解释说明，结果如下：。
球磨机构造及工作原理
球磨机构造及工作原理球磨机是一种常用的粉磨设备，主要用于磨细各种物质，如金属矿石、非金属矿物、化工原料等。
球磨机的构造和工作原理直接影响着其磨矿效果和使用寿命，因此，深入了解球磨机的构造和工作原理对于提高其使用效率和降低维护成本非常重要。
一、球磨机的构造球磨机主要由进料部分、磨矿部分、卸料部分、传动部分、电气控制部分等组成。
1. 进料部分进料部分主要由进料口、进料螺旋、进料管等组成。
进料口连接着物料输送设备，物料从进料管进入磨矿部分。
进料螺旋负责将物料送入进料管，进料管的长度和直径一般根据球磨机的规格和生产要求来确定。
2. 磨矿部分磨矿部分是球磨机的核心部分，主要由转筒、磨球、磨板、磨介质等组成。
转筒是球磨机的主体，一般由钢板制成，内部衬有耐磨钢板或聚氨酯等材料。
磨球是磨矿部分的主要磨介质，磨球的大小和数量根据球磨机的规格和磨矿要求来确定。
磨板是安装在转筒内壁上的耐磨板，磨介质在转筒内滚动时与磨板摩擦产生磨损，因此，磨板的材质和厚度直接影响着球磨机的使用寿命。
磨介质一般分为钢球、钢棒、合金球等，不同的磨介质适用于不同的磨矿要求。
3. 卸料部分卸料部分主要由卸料板、卸料管、卸料螺旋等组成。
卸料板安装在转筒的末端，当转筒内的物料磨细后，通过卸料板进入卸料管，再通过卸料螺旋将物料输送出去。
4. 传动部分传动部分主要由电机、减速机、联轴器、传动轴等组成。
电机通过减速机和联轴器带动传动轴旋转，进而带动转筒和磨介质旋转。
传动部分的选型和调整直接影响着球磨机的运行效率和稳定性。
5. 电气控制部分电气控制部分主要由主控制柜、操作台、电缆等组成。
主控制柜负责控制球磨机的启停、转速、电流等参数，操作台用于操作和监控球磨机的运行状态，电缆负责传输电能和信号。
二、球磨机的工作原理球磨机的工作原理是利用磨介质在转筒内滚动和滑动产生磨损和磨细物料的过程。
球磨机启动后，电机带动传动轴和转筒旋转，磨介质开始在转筒内滚动和滑动，磨介质和物料之间产生相互碰撞和摩擦，物料逐渐磨细，并在转筒内不断循环。
