浅析加工中心的结构特点
简述加工中心机床特点及应用范围
简述加工中心机床特点及应用范围加工中心机床是一种全自动多功能、高精度、高效率的通用机床，具有多轴控制系统、自动换刀装置和自动工件夹紧装置等特点。
它可以进行铣削、钻孔、攻丝、镗削、磨削和切割等多种加工工艺，适用于各种复杂形状的工件加工。
加工中心机床的特点可以总结为以下几个方面：1.多轴控制系统：加工中心机床具有多轴控制系统，可以实现多个方向的同时运动，从而实现复杂工件的加工。
多轴控制系统可以通过计算机程序控制，实现高精度、高效率的加工。
2.自动换刀装置：加工中心机床配备自动换刀装置，可以快速自动地更换刀具，以适应不同的加工需求。
自动换刀装置减少了人工换刀的时间和劳动强度，提高了加工效率。
3.自动工件夹紧装置：加工中心机床配备自动工件夹紧装置，可以根据工件的形状和尺寸自动调整夹紧力，并保持加工过程中的稳定性。
自动工件夹紧装置提高了工件的加工精度和稳定性。
4.高精度：加工中心机床具有高精度的特点，可以实现微米级的加工精度。
高精度是加工中心机床广泛应用于精密机械加工的重要原因之一。
5.高效率：加工中心机床具有高效率的特点，可以实现多种加工工艺的同时进行，大大提高了加工效率。
由于采用了自动化控制系统，加工中心机床具有快速响应的能力，从而实现高效率的加工。
加工中心机床的应用范围广泛，主要包括以下几个方面：1.模具制造：加工中心机床可以实现复杂模具的加工，以满足模具制造的高精度和高效率要求。
2.航空航天领域：加工中心机床可以用于航空航天领域的复杂零部件加工，如航空发动机叶片、航空航天结构件等。
3.汽车制造：加工中心机床可以用于汽车制造的各个环节，如发动机零部件、底盘结构件、车身焊装等。
4.电子通讯：加工中心机床可以用于电子通讯产品的加工，如手机壳、电子器件外壳等。
5.医疗器械：加工中心机床可以用于医疗器械的加工，如金属医疗器械、骨科植入物等。
综上所述，加工中心机床是一种功能强大、应用广泛的机床设备。
它具有多轴控制系统、自动换刀装置和自动工件夹紧装置等特点，适用于各种复杂形状和高精度要求的工件加工。

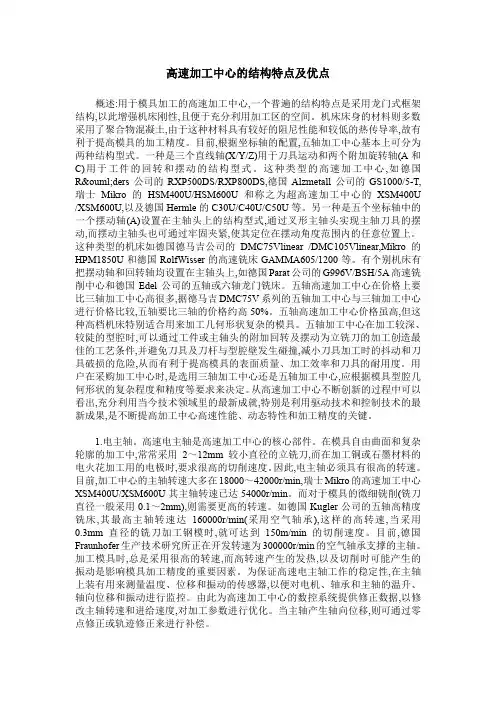

高速加工中心的结构特点及优点
高速加工中心的结构特点及优点概述:用于模具加工的高速加工中心,一个普遍的结构特点是采用龙门式框架结构,以此增强机床刚性,且便于充分利用加工区的空间。
机床床身的材料则多数采用了聚合物混凝土,由于这种材料具有较好的阻尼性能和较低的热传导率,故有利于提高模具的加工精度。
目前,根据坐标轴的配置,五轴加工中心基本上可分为两种结构型式。
一种是三个直线轴(X/Y/Z)用于刀具运动和两个附加旋转轴(A和C)用于工件的回转和摆动的结构型式。
这种类型的高速加工中心,如德国Röders公司的RXP500DS/RXP800DS,德国Alzmetall公司的GS1000/5-T,瑞士Mikro的HSM400U/HSM600U和称之为超高速加工中心的XSM400U /XSM600U,以及德国Hermle的C30U/C40U/C50U等。
另一种是五个坐标轴中的一个摆动轴(A)设置在主轴头上的结构型式,通过叉形主轴头实现主轴刀具的摆动,而摆动主轴头也可通过牢固夹紧,使其定位在摆动角度范围内的任意位置上。
这种类型的机床如德国德马吉公司的DMC75Vlinear /DMC105Vlinear,Mikro的HPM1850U和德国RolfWisser的高速铣床GAMMA605/1200等。
有个别机床有把摆动轴和回转轴均设置在主轴头上,如德国Parat公司的G996V/BSH/5A高速铣削中心和德国Edel公司的五轴或六轴龙门铣床。
五轴高速加工中心在价格上要比三轴加工中心高很多,据德马吉DMC75V系列的五轴加工中心与三轴加工中心进行价格比较,五轴要比三轴的价格约高50%。
五轴高速加工中心价格虽高,但这种高档机床特别适合用来加工几何形状复杂的模具。
五轴加工中心在加工较深、较陡的型腔时,可以通过工件或主轴头的附加回转及摆动为立铣刀的加工创造最佳的工艺条件,并避免刀具及刀杆与型腔壁发生碰撞,减小刀具加工时的抖动和刀具破损的危险,从而有利于提高模具的表面质量、加工效率和刀具的耐用度。
简述加工中心的特点
简述加工中心的特点加工中心是一种高端的加工设备，具有许多独特的特点。
在这篇文章中，我们将探讨加工中心的优势、应用和未来趋势。
一、高精度加工加工中心是一种高精度加工设备，能够精确加工各种形状和尺寸的零部件。
相对于传统的机床，加工中心在加工精度和表面质量方面更加出色。
加工中心可通过CNC控制系统精确控制加工过程，并及时反馈加工情况，确保每一个零部件都能够达到规定的制造要求。
二、多功能操作加工中心也被称为万能车床，因为它能够进行多种操作和加工，如钻孔、铣削、螺纹加工、切割、雕刻等。
加工中心在机械制造行业中广泛应用，能够满足不同领域、不同物料的加工需求。
三、节省成本加工中心可以实现自动化和智能化加工，减少人工干预，提高工作效率，降低装配成本。
在现代加工制造业中，传统的手工操作已经不能满足生产需求，加工中心的自动化生产模式有助于提高生产效率和生产能力。
四、节省时间高效的加工中心能够同时进行多种操作，大大缩短了加工时间。
加工中心的加工速度比传统机床快得多，正因此，大批量生产也可以得到保证。
五、自主研发随着现代制造技术的不断发展，加工中心已经成为制造业的精髓，各国都在加快研发和推广高端加工中心。
中国在加工中心制造技术方面也正在加紧努力，通过自主研发，不断创新、提高加工中心的品质和技术指标，以满足未来的生产需求。
加工中心作为一种高端的加工设备，具有许多优势，应用范围也不断拓宽。
未来，随着技术的不断提升，加工中心将会更加完善和普及，成为制造业的重要支柱，为制造业的发展做出更大的贡献。

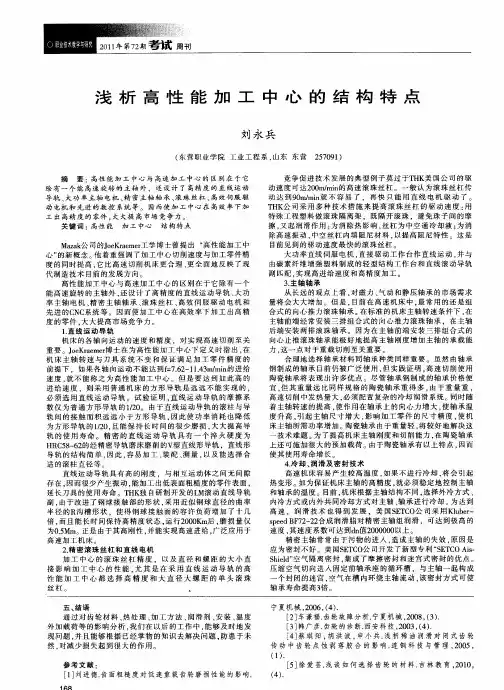

浅析高性能加工中心的结构特点
浅 析 高 性 能 加 工 中 心 的 结 构 特 点
刘 永 兵
（ 营职 业 学 院 工 业 工 程 系 ， 东 山东 东 营 摘 要 ： 性 能 加 工 中心 与 高 速 加 工 中心 的 区 别在 于 它 高 除 有 一 个 能 高 速 旋 转 的 主 轴 外 ，还设 计 了高精 度 的 直 线 运 动 导 轨 、 功 率主 轴 电机 、 密 主 轴 轴 承 、 珠 丝 杠 、 效 伺 服 驱 大 精 滚 高 动 电机 和 先 进 的 数 控 系统 等 。 因而使 加 工 中心 在 高 效 率 下 加 工 出 高精 度 的 零件 ， 大提 高市 场 竞 争 力 。 大 关 键 词 ： 性 能 加 工 中心 结 构 特 点 高 Ｍａａ 公 司 的Ｊｅ ｒｅ ｒ 学 博 士 曾提 出 “ 性 能 加 工 中 ｚｋ ｏＫａｍｅ￣ 高 心 ” 新 概念 。 着 重 强 调 了加 工 中心 切 削 速度 与加 工 零 件 精 的 他 度 的 同时 提 高 ， 比高 速切 削机 床更 合理 、 全 面 地 反 映 了现 它 更 代 制 造 技 术 目前 的 发 展 方 向 。 高性 能 加 工 中心 与 高 速 加 工 中心 的 区别 在 于 它 除有 一 个 能高 速旋 转 的主 轴 外 ， 还设 计 了 高 精 度 的 直 线 运 动 导 轨 、 功 大 率 主 轴 电机 、 密 主 轴 轴 承 、 珠 丝 杠 、 效 伺 服 驱 动 电 机 和 精 滚 高 先 进 的Ｃ Ｃ 统 等 。 因 而 使 加 工 中心 在 高 效 率 下 加 工 出高 精 Ｎ 系 度 的 零件 ， 大 提 高 市 场竞 争 力 。 大 １直线 运 动 导 轨 ． 机 床 的各 轴 向 运 动 的 速 度 和 精度 ，对 实 现 高 速 切 削 至关 重 要 。 ｏＫ ａｍ ｒ 士在 为 高 性 能 加 工 中心 下 定 义 时 指 出 ， Ｊｅ ｒｅ ｅ博 在 机 床 主 轴 转 速 与 刀 具 系 统 不 变 和 保 证 满 足 加 工 零 件 精 度 的 前 提 下 ，如 果 各 轴 向运 动 不 能 达 到ｆ７６ — １ ３ ／ ｉ的 进 给 ＿ ．２ １ ． ｍ ｍ ｎ ４ 速 度 ， 不 能 称 之 为 高 性 能 加 工 中 心 。但 是 要 达 到 如 此 高 的 就 进 给 速 度 ，则 采 用 普 通 机 床 的 方 形 导 轨 是 远 远 不 能 实 现 的 ， 必 须 选 用 直 线 运 动 导 轨 。试 验 证 明 ， 线 运 动 导 轨 的摩 擦 系 直 数 仅 为普 通 方 形 导 轨 的 １ ０ 由 于 直 线 运 动 导 轨 的 滚 柱 与 导 ／ 。 ２ 轨 间的接触面积远远小 于方形导轨 ， 因此 使 功 率 消 耗 也 降 低 为方 形 导 轨 的 １ ０． 能 保 持 长 时 间 的很 少 磨 损 ， 大 提 高 导 ／ 且 ２ 大 轨 的 使 用 寿 命 。 精 密 的 直 线 运 动 导 轨 具 有 一 个 淬 火 硬 度 为 ＨＲ ５ — ２ 经 精 密 导轨 磨 床 磨 削 的Ｖ 直 线形 导轨 ，直 线 形 Ｃ ８６的 型 导轨的结构简单 ， 因此 ， 易 加 工 、 配 、 量 ， 容 装 测 以及 能 选 择 合 适 的滚 柱 直 径 等 。 直线 运 动 导 轨 具 有 高 的 刚度 ．与 相 互 运 动 体 之 间无 间 隙 存在 ， 因而 很 少 产 生 振 动 ， 能加 工 出低 表 面粗 糙 度 的零 件 表 面 ， ２７９ ） ５０ １
加工中心介绍
数控系统：
数控系统由CNC 装置、可编程序控 制器、伺服驱动系 统等组成。
自动换刀系统： 自动换刀系统由刀 库和换刀装置组成。工件 在一次装夹后，可连续完 成对工件表面自动进行钻 孔、扩孔、铰孔、镗孔、 攻螺纹、铣削等多工步的 加工。
辅助装置：
润滑、冷却、 排屑、液压、气 动等
2 自动编程概述
自动编程
概念：也称为计算机辅助零件编程，即数控机床的程序编制工 作的大部分或一部分是由计算机来完成的。 特点：自动编程具有编程速度快、周期短、质量高、使用方便 等优点。 应用：能完成用手工编程无法编制的复杂零件的数控加工程序， 而且零件越是复杂，其经济效益越好。
自动编程是数控加工发展的必然趋势！
目前已成为国内外先进的CAD/CAM软件普遍采用的数控编程 方法。
国外：CIMATRON、MASTERCAM、SIMENS NX(UG NX)、CATIA、 PRO/E 国内：CAXA
2.3 自动编程流程
零 件 图 纸 图 形 转 换
CAM
原 有 零 件 图 形
造 型
刀 路 程 序
后 格的孔， 包括螺纹孔。
镗削加工
1.3 加工中心的组成
基础部件：
基础部件是加工中 心的基础结构，它主要 由床身、工作台、立柱 三大部分组成； （一般为铸铁）
主轴部件：
主轴部件由主轴箱、 主轴电机、主轴和主轴 轴承等零部件组成，主 轴是加工中心切削加工 的功率输入部件，它的 起动、停止、变速、换 向等都由数控系统控制。 主轴的旋转精度和定位 精度是影响加工精度的 重要因素。
2.2 自动编程方式的分类
自动编程方式
APT语言自动编程
图形交互自动编程
API语言自动编程

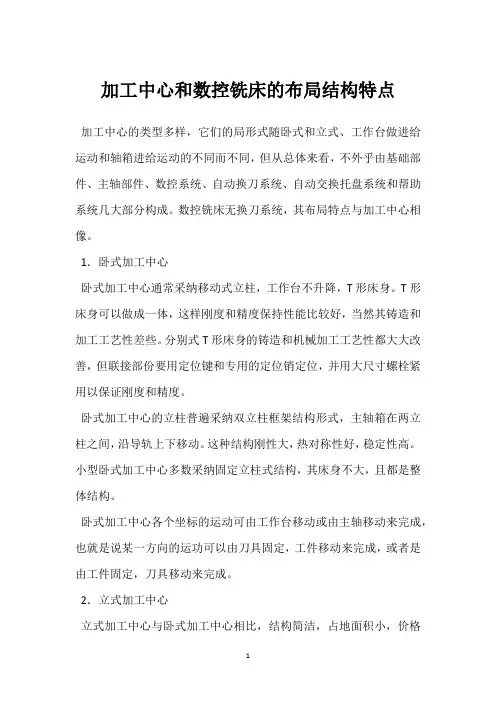

加工中心和数控铣床的布局结构特点
加工中心和数控铣床的布局结构特点
加工中心的类型多样，它们的局形式随卧式和立式、工作台做进给运动和轴箱进给运动的不同而不同，但从总体来看，不外乎由基础部件、主轴部件、数控系统、自动换刀系统、自动交换托盘系统和帮助系统几大部分构成。
数控铣床无换刀系统，其布局特点与加工中心相像。
1．卧式加工中心
卧式加工中心通常采纳移动式立柱，工作台不升降，T形床身。
T形床身可以做成一体，这样刚度和精度保持性能比较好，当然其铸造和加工工艺性差些。
分别式T形床身的铸造和机械加工工艺性都大大改善，但联接部份要用定位键和专用的定位销定位，并用大尺寸螺栓紧用以保证刚度和精度。
卧式加工中心的立柱普遍采纳双立柱框架结构形式，主轴箱在两立柱之间，沿导轨上下移动。
这种结构刚性大，热对称性好，稳定性高。
小型卧式加工中心多数采纳固定立柱式结构，其床身不大，且都是整体结构。
卧式加工中心各个坐标的运动可由工作台移动或由主轴移动来完成，也就是说某一方向的运功可以由刀具固定，工件移动来完成，或者是由工件固定，刀具移动来完成。
2．立式加工中心
立式加工中心与卧式加工中心相比，结构简洁，占地面积小，价格
也廉价。
立式加工中心通常有三个直线运动坐标，由立柱或和工作台来实现平面上X、Y两个坐标轴的移动。
中、小规格机床的常用的结构形式是固定立柱、工作台移动式立式加工中心的布局。
立式加工中心通常有三个直线运动坐标，由溜板和工作台来实现平面上X、Y两个坐标铀的移动。
主轴箱沿立柱导轨上下移动实现Z坐标运动。
立式加工中心还可在工作台上安放一个第四轴A轴，可以加工螺旋线类和圆柱凸轮等零件。
加工中心机床结构剖析及各部分功能实验
加工中心机床结构剖析及各部分功能实验一、实验目的（1）了解加工中心机床的基本组成、结构特点；（2）了解加工中心机床的各部分功能；（3）了解加工中心机床的基本运动；（4）了解加工中心机床的加工对象及其用途。
二、实验内容（1）介绍加工中心机床的特点及类型；（2）介绍加工中心机床的基本组成及其功能；（3）介绍加工中心机床的基本运动；（4）介绍加工中心机床的典型零件及加工范围。
三、实验设备加工中心机床一台四、实验概述1. 加工中心机床的概述、组成与结构加工中心的种类繁多，按照机床形态一般可分为立式加工中心、卧式加工中心、龙门式加工中心和万能式加工中心；按照换刀的形式可分为带刀库、机械手的加工中心，无机械手的加工中心和回转刀架式加工中心。
对不同的机型，它们的操作面板和外形结构有所不同，但基本操作方法与原理相同。
本实验参考机床是日本牧野机床厂生产的立式加工中心FNC86-A，控制系统为FANUC16型，其结构和外形见图1-22。
图1-22 立式加工中心FNC86-A外形结构图2. 加工中心的组成、结构与各部件的功能立式加工中心是专门用于连续、高速、高精度加工的数控机床。
工件只需一次装夹即可完成多种工序的加工，如铣削加工、镗削加工、钻削加工和螺纹加工等。
立式加工中心主要由以下几部分组成：自动换刀装置（ATC）、床身、机床控制器（MTC）、主轴控制器（DSK）、液压系统、自动主轴温控器、数字控制器（CNC）等，如图1-22所示。
加工中心有各种类型，虽然外形结构各异，但总体上都是由以下几部分组成。
（1）基础部件。
基础部件由床身、立柱和工作台等大件组成，是加工中心结构中的基础部件。
这些大件有铸铁件，也有焊接的钢结构件，它们要承受加工中心的静载荷以及加工时的切削负载，因此必须具备更高的静、动刚度，也是加工中心质量和体积最大的部件。
工作台尺寸与外形如图1-23所示。
图1-23 工作台尺寸与外形（2）主轴部件。
主轴部件是由主轴箱、主轴电动机、主轴和主轴轴承等零件组成。
大隈龙门加工中心在结构上有哪些特殊之处？
大隈龙门加工中心在结构上有哪些特别之处？大隈龙门加工中心是一种高精度、高效率的机床设备，广泛应用于各种行业中的零件加工和生产制造。
它具有很多特有的工作原理和特点，本文将介绍这些方面。
大隈龙门加工中心的结构原理：1.龙门结构：是以龙门结构为基础的，它由横梁和立柱构成。
这种结构使其具有强大的刚性和稳定性，能够承受高速加工力和重负荷，从而实现高精度加工。
2.自动化掌控系统：采纳自动化掌控系统来实现精准掌控，包括自动进给、速度调整、切削深度掌控、自动换刀、自动测量等功能。
通过这些掌控方式，可以实现一次性完成多而杂零件的加工，实现生产效率的极大提高。
3.具有多轴加工功能：具有多轴加工功能，即在一个工作台上可以同时进行多个或多个以上的加工。
这种方式扩大了加工中心的功能和工作范围，能够充足各种多而杂、高精度零件加工的需求，大大提高了生产效率和加工质量。
它的特点：1.高效率：该加工中心具有高效率的特点，它采纳先进的自动化掌控系统，可以实现一次性完成多而杂零件的加工，精度高、速度快，极大提高了生产效率。
2.高精度：该加工中心的工作台和工作头均使用高精度的直线导轨、高速轴承和高精度的伺服电动机，具有很高的精度和稳定性。
同时，龙门结构的刚性使得机器能够承受高速加工力和重负荷，从而实现高精度加工。
3.多功能性：该加工中心具有多功能性的特点，它可以适应各种不同类型和规格的零件加工，包括铣削、钻孔、镗孔、攻丝、齿轮加工等，可以完成各种多而杂、高精度零件加工的需求。
4.可编程性：该加工中心的自动化掌控系统可以通过编程实现各种零件的加工，提高了精度和生产效率。
同时，它也支持人机交互，使操作更加简单便利。
总之，大隈龙门加工中心作为一种高精度、高效率的机床设备，已经成为很多行业中零件加工和生产制造的不可替代的工具。
通过其特有的工作原理和特点，它可以实现各种多而杂零件加工的需求，充足各种不同类型和规格的零件加工需求，提高了生产效率和加工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们知道加工中心的品种、规格是比较多的，今天我们就加工中心的结构特点给大家做一个简单的介绍，希望可以帮到大家。
1. 机床的刚度高、抗振性好。
为了满足加工中心高自动化、高速度、高精度、高可靠性的要求，加工中心的静刚度、动刚度和机械结构系统的阻尼比都高于普通机床(机床在静态力作用下所表现的刚度称为机床的静刚度;机床在动态力作用下所表现的刚度称为机床的动刚度)。
2. 机床的传动系统结构简单，传递精度高，速度快。
加工中心传动装置主要有三种，即滚珠丝杠副;静压蜗杆-蜗母条;预加载荷双齿轮-齿条。
它们由伺服电机直接驱动，省去齿轮传动机构，传递精度高，速度快。
一般速度可达15m/min，最高可达100m/min;
3. 主轴系统结构简单，无齿轮箱变速系统(特殊的也只保留1～2级齿轮传动)。
主轴功率大，调速范围宽，并可无级调速。
目前加工中心95%以上的主轴传动都采用交流主轴伺服系统，速度可从10～20000r/min无级变速。
驱动主轴的伺服电机功率一般都很大，是普通机床的1～2倍，由于采用交流伺服主轴系统，主轴电动机功率虽大，但输出功率与实际消耗的功率保持同步，不存在大
马拉小车那种浪费电力的情况，因此其工作效率最高，从节能角度看，加工中心又是节能型的设备;
4. 加工中心的导轨都采用了耐磨损材料和新结构，能长期的保持导轨的精度，在高速重切削下，保证运动部件不振动，低速进给时不爬行及运动中的高灵敏度。
导轨采用钢导轨、淬火硬度≥HRC ，与导轨配合面用聚四氟乙烯贴层。
这样处理的优点：a.摩擦系数小;b.耐磨性好;c.减振消声;d.工艺性好。
所以加工中心的精度寿命比一般的机床高;
5. 设置有刀库和换刀机构。
这是加工中心与数控铣床和数控镗床的主要区别，使加工中心的功能和自动化加工的能力更强了。
加工中心的刀库容量少的有几把，多的达几百把。
这些刀具通过换刀机构自动调用和更换，也可通过控制系统对刀具寿命进行管理;
6. 控制系统功能较全。
它不但可对刀具的自动加工进行控制，还可对刀库进行控制和管理，实现刀具自动交换。
有的加工中心具有多个工作台，工作台可自动交换，不但能对一个工件进行自动加工，而且可对一批工件进行自动加工。
这种多工作台加工中心有的称为柔性加工单元。
随着加工中心控制系统的发展，其智能化的程度越来越高，如FANUCl6系统可实现人机对话、在线自动编程，通过彩色显示器与手动操作键盘的配合，还可实现程序的输入、编辑、修改、删除，具有前台操作、后台编辑的前后台功能。
加工过程中可实现在线检测，检测出的偏差可自动修正，保证首件加工一次成功，从而可以防止废品的产生。
