巨人通力电梯图纸说明
巨人通力电梯图纸说明 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】巨人通力电梯图纸说明drawing list 图纸目录position number table 代码对照表machinerymachine room wiring diagrams 机房power supply 电源high voltage 高压controllerexternal connections 外部接线group connections 群控接线option interface unit 选项接口shaft wiring diagrams 井道control panel connectionsserved top floor 顶层服务楼层specials at top floors 特殊顶层服务楼层sered intermetiate floors 中间服务楼层specials at intermediate floors 特殊中间服务楼层extra long fllor to fllor distance 特殊长间距楼层served first fllor 第一层服务楼层specials at first fllor 特殊第一层服务楼层pit wiring 底坑接线key switches at landings 厅开关emergency exits in shaft 井道car diring diagrams 轿厢接线图travelling cable 随缆inspection drive 检修运行safety switches 安全开关limit switches 极限开关doors 门car network,cop 轿厢网络，COPcar calls 轿内召唤car operating panel,general 轿厢操作面板，通用car operating panel,optional 轿厢操作面板，选项car lighting and ventilation 轿厢照明和通风circuit diagramscontactor control 控制machinery control 控制safety chain 安全回路car,door contacts 轿厢，门触点deceleration switches,position switches 检修运行，eceleration switches 减速开关load weighing 称重floor computer network 楼层计算机网络door control AMD 门机控制 AMDcar and shaft light 轿厢和井道照明emergency lighting and alarm 和警报remote alarm 远程报警optional circuit diagrams 功能选项wiring between option boards 选项板间接线option board 功能选项板monitoring and command system 监控和firemans drive 消防运行emergency power drive 紧急电源驱动lift announcer 电梯语音报locking of car calls 内呼锁定locking of landing calls 锁定attendant service 司机服务emergency battery drive 紧急traffic supervision display 运监察显intercom system 系统vanes diagram 井道飞器布置图shaft layout,lowest floors 底层井道布置图shaft layout,top floors 顶层井道布置图shaft layout,dummy floors 假楼层井道布置图control panel layout 布置图shaft electrification panel 井道电器控制柜maintenance access panel 维保DWG. NO. 图号ISSUE 版本control panel assembly 控制柜总成position number table 代码对照表hoisting motor 曳引马达thermistorstachome terbrake solenoid 线圈door zone switch 门区开关car call buttons 内呼按钮I/O-board lcecob LCECOB输入输出板attendant switch 司机开关attendent down 司机下attendent up 司机上door open button 开门按钮door close button 关门按钮door extension time 关门延时priority drive switch 优先服务开关switch for car lighting 轿厢照明开关switch for car fan 轿厢风扇开关locking switch 锁开关alarm button 警报按钮stop switch on car roof 轿顶switch for inspection drive 检修运行开关inspection button up 检修上行按钮inspection button down 检修下行按钮inspection button run 检修运行按钮car fan 轿厢风扇car lighting 轿厢照明emergency lightingsocket on car roof 轿顶final limit switch in car 轿厢极限开关safety gear contact 安全嵌触点emergency exit contact 触点impules switch up 感应平层开关上impules switch down 感应平层开关下blocking divice 锁定装置ladder contact 轿顶触点load weighing device 称重装置alarm buzzer on car roof 轿顶out of service switch 锁梯开关fireman`s switch 消防开关deceleration switch up 减速开关上deceleration switch down 减速开关下synchronizntion switch 同步开关safety edge contact 触点door operator 门机door motor 门机马达car door contact 轿门触点door photocell,transmitter 红外线发射端door photocell,receiver 红外线接收端photocell device 红外线装置car position indicator 轿厢显示器alarm received light 警报接收指示灯loudspeaker for elevator speech unit 语音报站扬声器overload indication 超载指示intercom deviceprl-l call switch 厅站优先开关prl-h/hel call switch 医梯优先运行开关out of service switch 退出服务开关concealed door contact 隐藏门触点shaft door contact 厅门触点shaft door lock contact 厅触点tension weight contact 触点buffer contact 触点overspeed governor contact for car 轿厢限速器触点overspeed governor contact for counterweightcar 对重限速器触点fireman`s switch 消防开关button for shaft light 井道照明按钮alarm bell 警铃water sensor 积水传感器shaft lighting 井道照明socket in shaft pit 底坑in use light 运行指示灯out of service light 退出服务指示灯car pos. indicator at floors 层站显示器fire detection at landings 厅站floors board lcefcb 楼层LCEFCBmain contactor 主auxiliary contactor 辅助isolating switch 主开关main switchcontrol panel light 控制柜照明lighting switch 照明开关emergency batter 应急电池remote alarm board lceral 远程报警板LCERALearth fault relaycontrol current transformer 电流shaft lighting relay 井道照明继电器switch for recall drive 紧急电动运行开关recall drive button up 紧急电动运行上recall drive button down 紧急电动运行下recall drive button run 紧急电动运行运行socket 插座car lighting fuse 轿厢照明保险door zone indication 门区指示灯braking resistorserial interface board 板cpu-board lcecpu CPU板LCECPUsafety circuit board lce230/lceADO 安全回路板LCE230/LCEADO drive module 驱动模块network filter 网络connection contactor 接通接触器expansion board lceopt 选项功能板LCEOPTpower supply board 电源板gateway board lcegtw 群控电源信号板LCEGTWcan-board lcecan CAN板LCECANelevator speech unit 电梯语音报站car controller board lceccb 轿厢LCECCBexpansion board lcecceb 扩展板LCECCEB door zone contactor 门区接触器speed measurement contactor 速度测量接触器supervisory contactor 监察接触器accurate levelling relay 精确平层继电器emergency battery drive 紧急maintenance access panel 维保shaft electrification panel 井道电器控制柜。
巨人通力电梯调试要点
巨人通力电梯调试要点巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设0 1—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设1 1—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。
巨人及通力电梯短接线(1)
1.
巨人及通力电梯短接线
1.巨人通力GPN—SY01:
夹绳器, 上下极限, 缓冲器—[x5.1一X5.3]
抱闸磨损开关, 限速器—[X5.3一X5.9]
安全钳―[X5.9一X5.11]
轿顶急停, 安全锁—[x5.11一x5.13]
断绳, 地坑急停— [x5.14一x5.15]
机房急停, 轿门锁—[x5.15一x5.18]
厅门锁—[x5.18一x5.19]
1.消防—x113.4,x113.5
抱闸正极—x130.1
抱闸负极—x130.2
上限位—[x5.121一x5.122]
下限位—[x5.123一x5.122]
2.巨人通力GPS20K:
总安全XM1.3至xc1.3极限, 安全钳, 轿顶急停xc1.5轿门锁xc1.7 xH2.1厅门锁XH2.3 消防—消防板X5.1与x5.10[接闭点]
限速器—XM3.1与XM3.3
安全钳—XB2.1与XB2.3
3.巨人通力SM—01—DP/C:
总安全CA.01钳CA.02到MA.09机房
厅门锁HC.01与HC.02
轿门锁CA.04与CA.05
注释:S72为上强减,S71为下强减,XC11.8为下强减,XC11.7为上强减
4通力3000:
厅门锁XLH7.1与XLH7.3
轿门锁XB7.2与XB7.4
副轿门锁XB8.2与XB8.4
上下极限XLH8.7与XLH8.9[在正常时短接]
限速器XLH6.1与XLH6.3
安全钳XB2.1与XB2.3。

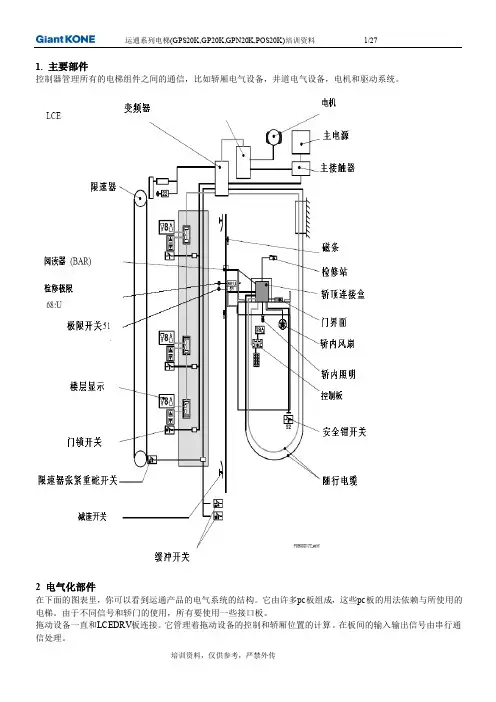

巨人通力GPS20K培训资料
正常
F4
+5V controller OK（绿色） 给 LCECPU 的＋5V 电压 没有＋5V 电压 如果 LED 不亮，＋24VLED
正常
亮，更换 LCECPU 板
+24V Car and shaft OK（绿色） 给轿厢和井道的＋24V 没有＋24V 电压 如果 LED 不亮，检查保险丝
电压正常
13/27
7. 层站信号装置
7.1 层站电气原理图
7.2 井道内信号电缆 7.2.1井道内排线
培训资料，仅供参考，严禁外传
运通系列电梯(GPS20K,GP20K,GPN20K,POS20K)培训资料
14/27
7.2.2连线 将楼层板LCEFCB或LCEFOB外包的保护塑料纸小心取下，注意不要破损该塑料纸，在接线结
步骤
动作
备注
1
在脚手架顶层工作台拆开井导电缆控制柜的端头，将端头
拉入控制柜。
2
在控制柜内部排线。
培训资料，仅供参考，严禁外传
运通系列电梯(GPS20K,GP20K,GPN20K,POS20K)培训资料
11/27
3
不要将井道电缆插头连接到控制柜内的接线端子XH1和 将控制柜线槽内的电缆
XH2上。
端头绕起。
有厅门打开
XH2/3 接线端
Car door contact（黄色） 轿门关闭
轿门打开
XC1/7 接线端
Close door command（黄色） 关门命令有效
关门命令无效
Drive need（黄色）
需要驱动
不需要
召梯，停靠，校正运行
V3F OK（绿色）
变频器准备好运行
变频器有问题
巨人通力运通20K调试培训教材精品文档
功能描述
门方向改变的最小时间 交叉连接时间 蜂鸣器音量 主站蜂鸣器音量 轿厢位置控制，显示当前位置 OSS LCN功能锁梯后返回基站 厅外召无显示
常用参数（选用功能）
消防功能：消防返回层：１－６０，区域码：１－６１－１１，消防功能选择：１－６２－１
自动返基站：基站层：１－３０；
返基站延时：１－３２－３０（调整时间）；
Shaft comm. OK（绿 色）
表示LCECPU 板与 LCECCB板通过通信正常
LCECPU 板与楼层板通信 正常
+24V controller OK （绿色）
给控制器的＋24V电压正常
+5V controller OK （绿色）
给LCECPU的＋5V电压正 常
+24V Car and shaft OK（绿色）
参数 １－９８ ６－１ ６－２ ６－２６ ６－２８ ６－３４ ６－６０
出厂值 １ １１ １ １．５ １．７ １．７ ０
功能描述 照明类型 驱动类型 井道信号类型 爬行时间 高速选择系数 中速选择系数 ０为禁止抱闸监控
接上表
参数 ７－９ ７－２１ ７－８０ ７－８１ ７－８４ ７－９７Biblioteka 出厂值０ ２ ０ ０ １ １
功能模式 用户界面未被激活 错误标志 电梯参数 显示设置 状态显示和测试 调试 DRV参数 电梯参数 外部群组参数
功能模式显示 无显示 E 1 3 4 5 6 7 8
1.3 LCE™用户界面的LEDs和按钮
LEDs LCECPU板有绿色、红色和黄色的LEDs。他们的意义如下： 绿色指正常操作电梯。绿色的LEDs要一直打开 红色指系统故障。该状态需要工程师来处理 黄色指操作模式。LEDs根据状态可以发光和不放光 注意：中间列从"SPEED >0,1 M/S"到 "SAFETY INPUT"的LEDs也表示启动时序。
巨人通力电梯GPS20K系统简解-陌兮
4、20% 额载学习； 0A强制复位
灯和Full load灯满载是否亮，如果不亮用上面的方法调整满载P8和超 P8满载： 0 4 额载输出闭合信号
载P9的值。0改为1，1则改为0。
1 4 空载输出断开信号 P9超载： 0 F 超载输出闭合信号
1 F 空载输出
5 调试
6 DRV参数 7 电梯参数 8 外部群组参数
4.2.2、常用功能菜单说明
“E” 历史故障记录
E—1 历史故障查询：
功
E 1 能
键
数值 增加
确 认 键
数值 减少
按功能键选到“E”，按确认键进入故障记录功能菜单，界面显示“E—1”再按确认键 进入历史故障记录子菜单。界面显示“F--##”，表示第##个故障。按确认键进入该故障的 故障代码，如“0021”，同时主板所有LED指示灯会转换成该故障发生时的状态。有助进 行故障分析。
电源系统： 提供主板、变频器、通讯 以及附加设施电源。
1.2、巨通20K电气部件
在右边的图表里，你可以看到运 通产品的电气系统的结构。它由许多 PC板组成， 这些具有各种功能的PC板 经过相互间的通讯来实现轿厢准确安 全的运行。
对比其他品牌、型号电梯的电气 部件结构，我们会发现其组成结构大 同小异。只是因为其采用的控制系统 及通讯的差异，承载它的PC板就有所 不同。
例如：通力20/30K运行时不能平层，出现位置错误底楼复位后仍不能平层，主板显 示0073故障，且61N指示灯未点亮。排查步骤：
1、检修运行几个楼层，对比看61U、30与61N指示灯状态是否正常。如指示灯异常则参照电气原理图控制 模块里面的轿厢位置部分进一步检查。
2、在轿顶检修运行到完全平层状态，用万用表检测806板XB23的1-4脚之间的电压与XB22的1-4脚是否一致 且为+15V。
通力电梯目选层系统介绍
通力电梯产品简介及主要部件优势介绍
电梯设备介绍整机产品一、通力MiniSpace有（小）机房电梯1、产品设计理念通力有（小）机房电梯是基于通力EcoDisc碟式马达基础上开发成功的。
具有如下特点：节省能量通力EcoDisc碟式马达非常经济，其耗能仅为传统曳引机的一半，每年可节省几千度电。
保护环境通力EcoDisc碟式马达不仅能耗低，而且无需用油，消除了传统曳引机和液压电梯的油污染和火灾危险。
坚固可靠通力EcoDisc碟式马达只有一个运动部件，无齿轮结构以非常低的转速运动，保证电梯长时间工作。
设备设计使用寿命达25年。
乘坐舒适感快速响应的马达和V³F驱动系统确保了电梯平稳、安静的启动、运行、停止和平层的精准。
确保乘客的安全和舒适。
空间节省通力EcoDisc碟式马达设计简洁紧凑，运行节能高效，通力小机房电梯仅仅需要很小的机房，由此降低了建筑的成本，并留出更多的可使用空间。
安装快捷高效通力EcoDisc碟式马达重量轻，结构紧凑，可以帮助提高工程效率，加快施工进度。
全球统一的技术平台通力是行业内唯一一个所有产品使用同一种曳引机技术的电梯公司。
通力MiniSpace有（小）机房电梯基于和通力MonoSpace无机房电梯同样的技术平台，在世界各地被广泛采用，得到了众多客户的认可。
本项目中所有有（小）机房电梯均采用通力EcoDisc碟式马达。
2、曳引机和控制柜位置轻质的EcoDisc®碟式马达固定在机房钢梁上控制柜位于机房地面上与其他无齿轮电梯相比机房尺寸要求大大减小（速度小于等于s时，电梯机房的面积与井道截面积相同，即便是高速电梯，由于马达尺寸紧凑和重量小，而使得电梯机房的面积及机房地面的受力要求大大减少，这一点对于中低区的电梯来说尤其重要）二、通力MonoSpace无机房电梯1、产品设计理念革命性的电梯概念1996年，通力发明了EcoDisc永磁同步曳引机，同时通力无机房电梯作为世界上第一个切实可行和高效的无机房电梯诞生了。
