巨人通力电梯调试资料E1故障历史记录显示最近的故障情况E2清除故障记录重置故障记录，清除内存菜单子菜单功能注d驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11主楼层选择主楼层(1)楼层号12控制方式集选方式选择：1=SBC单按钮控制：2=DC下集选：3=FC 全集选：4=PB按钮控制门系统110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1秒(1—99)112激活ADO激活提前开门功能0=关闭：1=激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0。

1秒。

0=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位0。

1秒。

=无该功能(0-99)117光眼正常快速关门设置光眼正常后快速关门0=无1=有118禁止同时开门A门和B门的开门及同时开门功能1=A门优先;2=B 门优先3=同时119对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响121延长开门时间LCECOS的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);122DOP类型选择DOP类型0=none;1=DOP CS泊梯130泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号131泊梯时开门泊梯时A门与B门的开关情况0=关，1=A门优先，2=B 门优先，3=AB门同时开132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒133泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层135自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指140允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，141错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开142内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开143忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开144司机模式选择0：标准1：ATS HK/ 2：ATS CS145锁的类型(楼层进出控制)指定LCEOPT的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼146优先下呼1。

巨人通力调试资料

运通系列电梯调试作业指导目录一．调试流程图 --------—2 二．调试操作说明 ---——---—3 1．控制系统框图 -—-—-—---42．控制系统用户界面的操作流程——---—-——5-163．驱动部分——-—--———16-234．运行准备-—————----——---235.慢车运行 -——--——- 23-256.快车调试——-—---—25-287．门机调整 --—-————28—338。

平衡系数测定—--—————33-349．超载设定———--—--34—3510.功能检测——-----—35附录1 :LCECPU参数表——————-—35-67附录2：LCECPU故障代码 ---——-——67—77附录3:SIEI变频器参数设定说明 --—-——--77—81附录4：SIEI变频器故障代码 -—-—-—-—81-83附录5：门机参数及故障代码 ---——-—83—88附录6 ：调试报告 -—---——89-961．控制系统框图：下图表是运通产品的电气系统的结构.它由许多pc板组成，2．控制系统用户界面的操作流程2.1 CPU用户界面的按钮2。

1。

1用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层(轿厢位置）窗口4.新楼层(目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试(不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志E（故障菜单)驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数82。

2.1LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs.他们的意义如下:绿色指正常操作电梯。

绿色的LEDs要一直打开红色指系统故障。

该状态需要工程师来处理黄色指操作模式.LEDs根据状态可以发光和不放光注意:中间列从"SPEED 〉0，1 M/S”到 "SAFETY INPUT"的LEDs也表示启动时序。

巨人通力调试资料全

厅门门锁
所有厅门关闭
有厅门打开
XH2/3接线端
Car door contact（黄色）轿门门锁
轿门关闭
轿门打开
XC1/7接线端
Close door command（黄色）
关门命令有效
关门命令无效
Drive need（黄色）
需要驱动
不需要
召梯，停靠，校正运行
V3F OK（绿色）
变频器准备好运行
变频器有问题
有报警
没有报警
通过按select/accept按钮重置
Lift in fault（红色）
阻碍正常操作的错误
操作正常
CPU running
CPU运行
CPU 不运行
当LED闪烁时CPU运行
Inspection（黄色）
42:DS开关在检修位
42:DS开关在正常位
42:DS开关在轿顶
Rescue drive（黄色）
消防功能：消防返回层：1-60, 区域码：1-61设11,消防功能选择1－62－1
自动返基站：基站层1-30, 返基站延时 1-32, 返基站功能选择 1-33（区别于单梯和群控）
司机功能：1-44-4 （有司机功能时设置。系统需配置CIB板）
退出服务（锁梯）返回层：1-72（就近停靠设置0，常规）
RDF（紧急电动）开关在ReCall位
RDF（紧急电动）开关在正常位
RDF（紧急电动）开关在控制柜内
Car communication OK（绿色）
表示LCECPU板与LCECCB板（轿厢）通信正常
表示轿厢通信不正常
如果LED不亮，检查连接情况
Shaft comm. OK（绿色）
LCECPU板与楼层板通信正常

巨人通力电梯调试参数

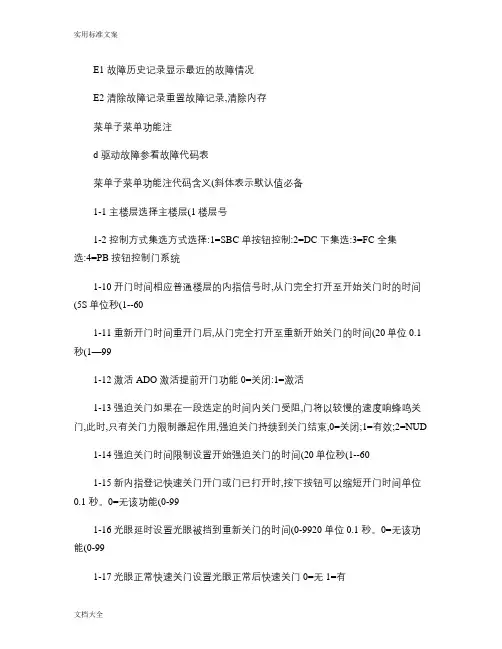

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值)必备1-1 主楼层选择主楼层(1)楼层号1-2 控制方式集选方式选择：1=SBC 单按钮控制：2=DC 下集选：3=FC 全集选：4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)1-11 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1 秒(1—99)1-12 激活ADO 激活提前开门功能0=关闭：1=激活1-13 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)1-15 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-99)1-16 光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位0.1 秒。

0=无该功能(0-99)1-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关，1=A 门优先，2=B门优先，3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒1-33 泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层1-35 自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开1-42 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开1-44 司机模式选择0：标准1：ATS HK/ 2：ATS CS1-45 锁的类型(楼层进出控制)指定LCEOPT 的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼1-46 优先下呼1。

巨人通力电梯调试全参数(精)

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录,清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值必备1-1 主楼层选择主楼层(1楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--601-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—991-12 激活ADO 激活提前开门功能0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--601-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-991-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。

0=无该功能(0-991-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34:E的类型0=按钮(DOEB;1=开关带蜂鸣器(DOES;2=开关不带蜂鸣器(DOES;1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯1#梯此菜单选择的楼层是第一泊梯楼层(PAM2#梯此菜单选择的楼层是第二泊梯楼层(PAS3#梯此菜单应0,0=0FF,nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关,1=A 门优先,2=B门优先,3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30(1-99秒1-33 泊梯模式选择单台或群组泊梯0=关,1=单梯,2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能0=关,nn=指定楼层1-35 自动返回特定楼层(ADF功能将电梯开往此楼层0=回主楼层,nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号,一旦停梯使这些信号开始响应0=关,1=开,1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关,1=开1-42 内选登记蜂鸣器当内选按亮(登记时发出一短促声音0=关,1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关,1=开1-44 司机模式选择0:标准1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制指定LCEOPT 的锁输入信号-锁-的用法0=关,1:锁内选,2:锁外呼, 3:锁内选和外呼1-46 优先下呼1。

巨人通力电梯调试要点

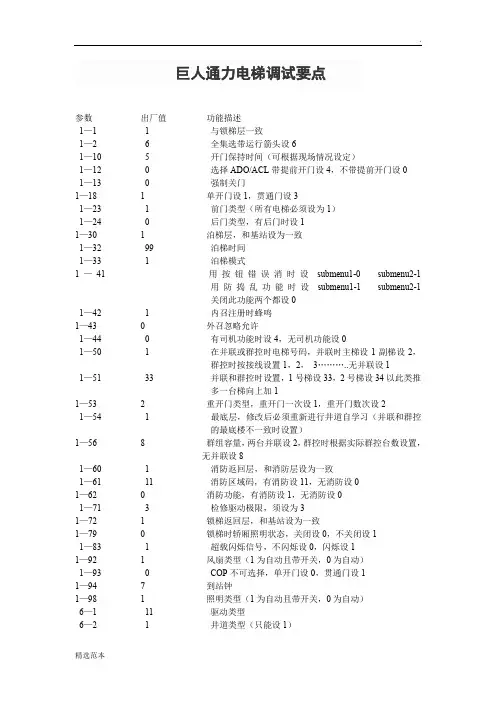

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

巨人通力电梯调试要点

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

巨人通力货梯调试手册

15 楼指令点灯输出
J6.10
10 楼下召点灯输出
烧录状态
RS485 通讯终端电阻接入选择，SW4-1 和 SW4-2 同时拨到 ON 时为接入通讯终端电阻，拨到 OFF 时为不接入终端电阻，手持编程器 5V 电源选择，SW3 拨到 ON 后 DB1 的 9 脚有 5V 直流电压输出，用于给手持操作器供电。注：不接手持操作时严禁将 SW3 拨到 ON。
Y15
TY0 TY1 TY2 TY3 TY4 TY5 TY6 TY7
定义前门开门继电器输出前门关门继电器输出输出继电器 Y4、Y5 的公共端后门开门继电器输出后门关门继电器输出输出继电器 Y5、Y6 的公共端提前开门或开门再平层继电器输出输出继电器 Y8 的公共端消防信号输出输出继电器 Y9 的公共端变频器上行方向加速接触器 KM14 变频器下行方向减速接触器 K15 变频器运行使能慢车切换接触器 3A 变频器多段速端口 1 慢车切换接触器 4A 变频器多段束端口 2 备用输出继电器 Y10-Y14 的公共端变频器多段速端口 3 备用检休运行输出继电器 Y15 的公共端到站钟继电器输出轿厢照明继电器输出输出继电器 TY0、TY1 公共端超载指示输出蜂鸣输出满载指示输出三分钟延时按钮指示输出输出端口 TY2-TY5 的公共端上方向运行指示下方向运行指示
后门光幕
后门开门到位信号
后门关门到位信号
后门安全触板
输入信号公共端
输入隔离电路电源负极，0V
输入隔离电路电源正极，24V
1 楼指令按钮输入
Input
1 楼上召按钮输入
Input
2 楼指令按钮输入
Input
2 楼下召按钮输入
