数控大赛数控铣加工中心图纸大全
7
数控铣、加工中心大赛图库
图7-5
7
图7-6
图7-9
7
图7-10
7
图7-15
图7-17
7
图7-23
图7-28
7
图7-40
7
7
图7-50
数控铣削加工编程图例
数控铣削加工编程图例
练习题1
零件图如图所示，完成下面工作任务：
·选择加工用刀具；用表格说明刀具所用于的加工部位；
·在图中画出刀具走刀路线；
·编写加工程序。
练习题2
零件图如图所示，编写加工程序。
·粗加工用φ30平底铣刀，刀具长度130mm，留1mm精加工余量；
·精加工用φ10平底铣刀，刀具长度110mm
练习题3
如图所示，完成下面任务：
·对零件加工进行工艺设计
·编写零件加工程序
练习题4
如图所示，完成下面任务：
·对零件加工进行工艺设计
·编写零件加工程序
练习题5
如图所示，完成下面任务：
·对零件加工进行工艺设计
·编写零件加工程序
练习题6
如图所示，完成下面任务：
·对零件加工进行工艺设计
·编写零件加工程序
练习题7
如图所示，完成下面任务：
·对零件加工进行工艺设计
·编写零件加工程序
练习题8
如图所示，完成下面任务：
·对零件加工进行工艺设计
·编写零件加工程序
练习9
编写零件加工程序
图4-129 数控铣削加工综合应用一图例
练习10
编写零件加工程序
数控技能大赛数控铣图纸

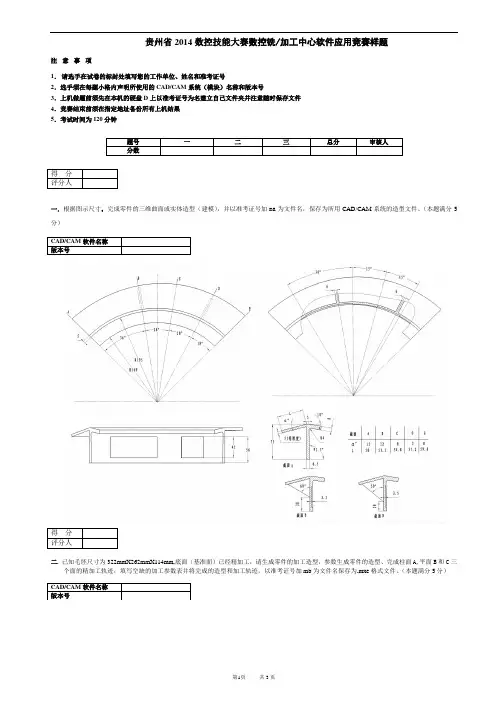

第1页 共3页 贵州省2014数控技能大赛数控铣/加工中心软件应用竞赛样题
注意事项
1． 请选手在试卷的标封处填写您的工作单位、姓名和准考证号
2．选手须在每题小格内声明所使用的CAD/CAM系统（模块）名称和版本号
3．上机做题前须先在本机的硬盘D上以准考证号为名建立自己文件夹并注意随时保存文件
4．竞赛结束前须在指定地址备份所有上机结果
5．考试时间为120分钟
题号 一 二 三 总分 审核人
分数
得 分
评分人
一．根据图示尺寸，完成零件的三维曲面或实体造型（建模），并以准考证号加ma为文件名，保存为所用CAD/CAM系统的造型文件。（本题满分5分）
得 分 评分人
二. 已知毛坯尺寸为322mmX262mmX114mm,底面（基准面）已经精加工，请生成零件的加工造型，参数生成零件的造型、完成柱面A,平面B和C三个面的精加工轨迹，填写空缺的加工参数表并将完成的造型和加工轨迹，以准考证号加mb为文件名保存为.mxe格式文件。（本题满分5分）
CAD/CAM软件名称
版本号
CAD/CAM软件名称
版本号
第2页 共3页
CAM加工参数表
序号 加工方式（轨迹名称） 刀具类型 刀具材料 刀具主要
参数
（mm） 主轴转速(rpm) 进给
速度
(mm/min) 切削
深度
（mm） 安全高度
(mm) 加工余量
(mm) 走刀
方式 补偿方式 刀次
刀
具
直
径 刀角半径
刀刃
长度
第3页 共3页
得 分
评分人
三．按下列某旋钮模型图尺寸编制CAM加工程序，已知毛坯零件尺寸为100X40X16,材质为LY12，待加工零件的通用格式的造型数据文件位置在D：\fastener.igs 。
要求：
（1）合理安排加工工艺路线和建立加工坐标系；
（2）编制完整的CAM加工程序，后置处理格式按FAUNC-0i或西门子840D系统要求生成，NC程序存放至机房主机服务器D:\xxxxxx （xxxxxx为准考证号码）中，不按指定地址存放者得0分。
加工中心答案B
1 全国数控技能大赛安徽分赛区
数控铣（加工中心）理论知识竞赛试卷（B）
（学生组/职工组）
参考答案及评分标准
一、填空题（1~10，每空0.5分，共10分）
1. 铣削速度、铣削深度、进给量、铣削宽度
2.加工中心有比较完善的刀库和换刀机构 7.机床参考点
3.专用夹具、通用夹具 8.切线
4.指状铣刀、圆柱铣刀、盘铣刀、球头铣刀 9.半径补偿、长度补偿
5.铣沟槽、铣曲面、螺旋加工、齿轮加工等 10.小于
6.1号刀具快进到绝对坐标(0,0,2)，主轴正转、转速1500r/min
二、判断题（11~30，每题1分，共20分）
11.F 12.F 13.F 14.F 15.T
16.T 17.T 18.T 19.F 20.T
21.T 22.F 23.T 24.T 25.F
26.F 27.F 28.F 29.F 30.F
三、选择题（31~60，每题1分，满分30分）
31.D 41.D 51.B
32.D 42.C 52.D
33.D 43.C 53.C
数控铣工、加工中心操作试题(答案版)
数控铣工（加工中心操作工）理论知识竞赛练习题（一）
一、单项选择（第1题～第160题。选择一个正确的答案,将相应的字母填入题内的括号中)
1. 为了促进企业的规范化发展，需要发挥企业文化的（ 自律 )功能。
2. 职业道德通过（ 协调员工之间的关系 ）,起着增强企业凝聚力的作用。
3。 正确阐述职业道德与人的事业的关系的选项是（ 职业道德是人获得事业成功的重要条件 ）。
4. 在商业活动中,不符合待人热情要求的是（ A )。
A、严肃待客，表情冷漠 B、主动服务，细致周到
C、微笑大方，不厌其烦 D、亲切友好，宾至如归
5. 下列事项中属于办事公道的是( D )。
A、顾全大局，一切听从上级 B、大公无私，拒绝亲戚求助
C、知人善任，努力培养知己 D、坚持原则,不计个人得失
6. 下列关于勤劳节俭的论述中，正确的选项是（ B ).
A、勤劳一定能使人致富 B、勤劳节俭有利于企业持续发展
C、新时代需要巧干，不需要勤劳 D、新时代需要创造，不需要节俭
7。 ( C )不属于压入硬度试验法。
A、布氏硬度 B、洛氏硬度 C、莫氏硬度 D、维氏硬度
8. 奥氏体冷却到（ C ）开始析出珠光体。
A、420oC B、148oC C、727oC D、127oC
9。 在钢的编号中，65Mn表示平均含碳量为( B )。
A、0.0065％ B、0。65% C、65% D、6。5%％
10。 黄铜( C ）。

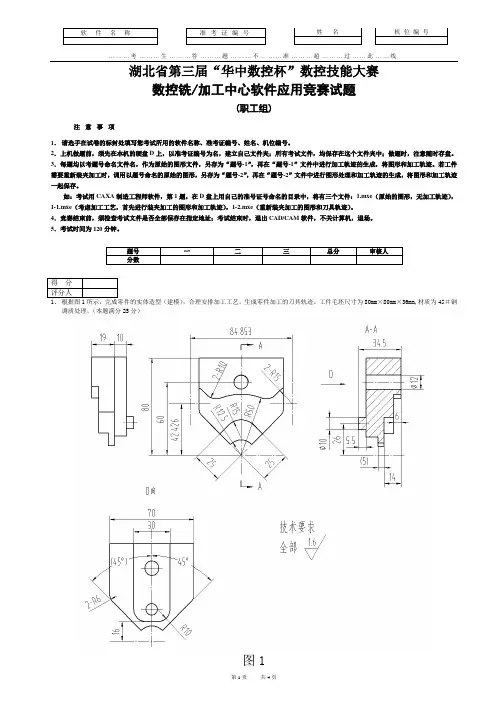

湖北省第三届“华中数控杯”数控技能大赛-数控铣、加工中心软件应用竞赛试题(职工组)
………考………生………答………题………不………准………超………过……此……线
第1页 共4页 软件名称
准考证编号
姓 名
机 位 编 号
湖北省第三届“华中数控杯”数控技能大赛
数控铣/加工中心软件应用竞赛试题
(职工组)
注意事项
1． 请选手在试卷的标封处填写您考试所用的软件名称、准考证编号、姓名、机位编号。
2．上机做题前，须先在本机的硬盘D上，以准考证编号为名，建立自己文件夹；所有考试文件，均保存在这个文件夹中；做题时，注意随时存盘。
3．每题均以考题号命名文件名，作为原始的图形文件，另存为“题号-1”，再在“题号-1”文件中进行加工轨迹的生成，将图形和加工轨迹。若工件需要重新装夹加工时，调用以题号命名的原始的图形，另存为“题号-2”，再在“题号-2”文件中进行图形处理和加工轨迹的生成，将图形和加工轨迹一起保存。
如：考试用CAXA制造工程师软件，第1题，在D盘上用自己的准号证号命名的目录中，将有三个文件：1.mxe（原始的图形，无加工轨迹），1-1.mxe（考虑加工工艺，首先进行装夹加工的图形和加工轨迹），1-2.mxe（重新装夹加工的图形和刀具轨迹）。
4．竞赛结束前，须检查考试文件是否全部保存在指定地址；考试结束时，退出CAD/CAM软件，不关计算机，退场。
5．考试时间为120分钟。
题号 一 二 三 总分 审核人
分数
得 分
评分人
1、 根据图1所示，完成零件的实体造型（建模），合理安排加工工艺，生成零件加工的刀具轨迹。工件毛坯尺寸为80mm×80mm×36mm,材质为45＃钢调质处理。（本题满分25分）
图1
………考………生………答………题………不………准………超………过……此……线
第1页 共4页 软件名称
准考证编号
姓 名
机 位 编 号
得 分
评分人
2、根据图2所示，完成零件的实体造型（建模），合理安排加工工艺，生成零件加工的刀具轨迹。毛坯尺寸为160mm×160mm×32mm，材质为45＃钢调质处理。（本题满分25分）
第二届全国数控技能大赛数控铣(加工中心)理论知识竞赛样题
第二届全国数控技能大赛数控铣（加工中心）理论知识竞赛样题
(学生组/职工组/教师组)
天津轻工职业技术学院
一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共40分，多选错选不得分。）
1. 职业道德对企业起到( c )的作用。
A、决定经济效益 B、促进决策科学化 C、增强竞争力 D、树立员工守业意识
2. 正确阐述职业道德与人的事业的关系的选项是( D )。
A、没有职业道德的人不会获得成功
B、要取得事业的成功，前提条件是要有职业道德
C、事业成功的人往往并不需要较高的职业道德
D、职业道德是人获得事业成功的重要条件
3. ( C )不属于压入硬度试验法。
A、布氏硬度 B、洛氏硬度 C、莫氏硬度 D、维氏硬度
4. 加工中心执行顺序控制动作和控制加工过程的中心是( C )。
A、基础部件 B、主轴部件 C、数控系统 D、ATC
5. 提高机床动刚度的有效措施是( D )。
A、增大摩擦或增加切削液 B、减少切削液或增大偏斜度 C、减少偏斜度 D、增大阻尼
6. 加工中心进给系统的驱动方式主要有( B )和液压伺服进给系统。
A、气压服进给系统 B、电气伺服进给系统 C、气动伺服进给系统
D、液压电气联合式
7. 逐点比较法圆弧插补的判别式函数为( C )。
A、F= Xi- Xe B、F= Ye+Yi C、F=Xi2+Yi2-R2 D、F= Xe- Yi
8. 为了使机床达到热平衡状态必须使机床运转( A )。
A、15min以上 B、8min C、2min D、6min
加工中心答案A
1 安徽省技工学校技能竞赛
数控铣（加工中心）理论知识竞赛试卷
参考答案及评分标准
一、填空题（1~10，每空0.5分，共10分）
1. 铣削速度、铣削深度、进给量、铣削宽度 6.二轴半、二轴、周期进给
2. ISO、EIA 7.顺、逆
3.卧式、复合式 8.B、C
4.设计和工艺基准 9.公差和
5.置于空气中 10.分度、停止
二、判断题（11~30，每题1分，共20分）
11.T 21.T
12.F 22.F
13.F 23.T
14.T 24.F
15.T 25.T
16.T 26.T
17.T 27.T
18.T 28.T
19.F 29.T
20.T 30.T
三、选择题（31~60，每题1分，满分30分）
31.D 41.B 51.D
32.A 42.B 52.A
33.C 43.D 53.C
数控铣(加工中心)_理论知识题A卷及答案
………考………生………答………题………不………准………超………过……此……线
第1页 共5页
第一届全国数控技能大赛江苏赛区
数控铣（加工中心）理论知识竞赛题
(学生组/职工组)
注意事项
1. 请在试卷的标封处填写您的工作单位、姓名和准考证号
2. 请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容
3. 考试时间为120分钟
题号 一 二 三 四 总分 审核人
分数
得 分
评分人
一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共40分，多选错选不得分。）
1. 对于数控机床最具机床精度特征的一项指标是（ ）。
A) 机床的运动精度 B) 机床的传动精度 C) 机床的定位精度 D) 机床的几何精度
2. 数控机床的旋转轴之一A轴是绕（ ）直线轴旋转的轴。
A) X轴 B) Y轴 C) Z轴 D) W轴
3. 数控机床进给系统采用齿轮传动副时，应该有消隙措施，其消除的是（ ）。
A) 齿轮轴向间隙 B) 齿顶间隙 C) 尺测间隙 D) 齿根间隙
4. 铣螺旋槽时，必须使工件作等速转动的同时，再作( )移动。
A) 匀速直线 B) 变速直线 C) 匀速曲线 D)变速曲线
5. 根据控制运动方式的不同，机床数控系统可分为（ ）。
A） 开环控制系统、闭环控制系统、和半闭环控制系统
B） 点位控制系统和连续控制系统
C） 多功能数控系统和经济幸数控系统
D） NC系统和CNC系统
6. FMS是指( )。
A) 柔性制造系统 B) 柔性制造单元 C) 计算机集成制造系统 D) 加工中心
7. 加工圆弧时，若两轴的系统增益相同，进给速度v ＝ 常数，单由于刀具实际位置对指令位置有跟随误差，则会产生圆弧半径误差△R，其误差关系式为（ ）。
第一届全国数控技能大赛数控铣竞赛题
第一届全国数控技能大赛数控铣竞赛题
数控铣（加工中心）理论知识竞赛题
(学生组/职工组)
注意事项
1. 请在试卷的标封处填写您的工作单位、姓名与准考证号
2. 请认真阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容
3. 考试时间为120分钟
得 分
评分人
一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共40分，多选错选不得分。）
1. 进行铣床水平调整时，工作台应处于行程的( )位置。
A) 适当 B) 中间 C) 极限 D) 原始
2.世界上第一台加工中心是( )年由美国卡尼-特雷克公司首先研制成功的研制出来的。
A) 1930 B) 1947 C) 1952 D) 1958
3. 准备用于铣床精度检验的测量用具应进行( )。
A) 清洁保养 B) 精度预检 C) 分类保管 D) 以上都正确
4. 数控机床的旋转轴之一C轴是绕（ ）直线轴旋转的轴。
A) X轴 B) Y轴 C) Z轴 D) W轴
5．铣床主轴精度检验包含其( )与主轴轴线与其他部分的位置精度。
A) 运动精度 B) 几何精度 C) 尺寸精度 D) 形状精度
6．按照机床运动的操纵轨迹分类，简易数控车床属于（ ）。
A) 点位操纵 B) 直线操纵 C) 轮廓操纵 D) 远程操纵
7. 铣床悬梁变形与悬梁导轨间隙过大，会使（ ），影响铣刀安装精度与使用寿命。
A） 刀杆变形 B）支撑轴承变形 C）刀杆支架变形 D)导轨变形
8．撤消刀补的指令（G40或者D00）一定在包含有( )指令的程序段中指定，否则数控系统会产生报警。
A）G00或者G01 B）G02 C）G03 D）以上说法均不对
