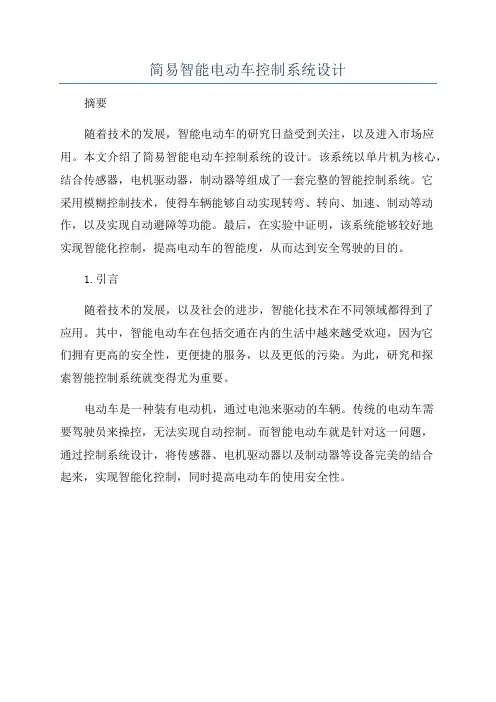

简易智能电动车控制系统设计
摘要
随着技术的发展，智能电动车的研究日益受到关注，以及进入市场应用。
本文介绍了简易智能电动车控制系统的设计。
该系统以单片机为核心，结合传感器，电机驱动器，制动器等组成了一套完整的智能控制系统。
它
采用模糊控制技术，使得车辆能够自动实现转弯、转向、加速、制动等动作，以及实现自动避障等功能。
最后，在实验中证明，该系统能够较好地
实现智能化控制，提高电动车的智能度，从而达到安全驾驶的目的。
1.引言
随着技术的发展，以及社会的进步，智能化技术在不同领域都得到了
应用。
其中，智能电动车在包括交通在内的生活中越来越受欢迎，因为它
们拥有更高的安全性，更便捷的服务，以及更低的污染。
为此，研究和探
索智能控制系统就变得尤为重要。
电动车是一种装有电动机，通过电池来驱动的车辆。
传统的电动车需
要驾驶员来操控，无法实现自动控制。
而智能电动车就是针对这一问题，
通过控制系统设计，将传感器、电机驱动器以及制动器等设备完美的结合
起来，实现智能化控制，同时提高电动车的使用安全性。
电子设计竞赛报告_简易小车
简易智能电动车目录一、方案比较、设计与论证 (2)二、理论分析与计算 (5)三、电路图及设计文件 (6)四、程序设计思路与流程图 (10)五、测试方法、数据及结果分析 (12)六、设计总结 (14)七、主要测试仪器 (15)八、参考资料 (15)九、附件一（系统设计总电路图） (16)一、方案比较、设计与论证本设计基于闭环测量、控制的原理，通过传感器将检测信号反馈给微处理，实时监控小车的运动状态并显示必要信息。
利用微处理产生脉冲宽度调制（PWM）信号，通过驱动电路来控制直流电机的转动，从而实现小车的直线行走、左右拐弯、倒退、停止、躲避并绕过障碍物、自动寻找引导光源并定位等功能。
功能框图见图1。
整个设计关键在于传感器的选择和安装，这些传感器要能够给出准确的信号让微处理来控制小车的行走。
图11、小车的比较与选择常见的电动小车是两轮驱动，一个电机驱动后面两个轮子转动，另一个电机控制前面两个轮子转向。
它的缺点是：转弯的角度较大且固定，不能精确地控制转角的大小。
小车在运行时平稳性较差。
而四轮驱动的小车，左右两边的轮子分别由两个电机控制，可以通过改变左右电机的转速来控制小车的转向，转弯的角度可大可小，这种控制方法能够使小车平稳地实现拐弯的功能，运行时车身稳定、没有左右摇摆的现象。
综合两者的特点，我们在设计中选择了四轮驱动的小车，小车的尺寸为14cm ×25cm，完全符合题目中15cm×35cm的尺寸要求。
2、传感器的比较与选择(1)路径识别传感器要求准确识别黑线与白纸，给出识别信号。
常用的传感器有可见光光电传感器、红外光光电传感器、CCD光电传感器等。
我们经过比较，选用了体积小、抗干扰性强、价格便宜的红外光光电传感器GK-SB5，配以外围电路可准确实现识别黑色和白色的功能。
GK-SB5使用的是红外光发射和接收，受外界环境的影响较小，另外GK-SB5体积较小，便于调节位置，以适应识别不同宽度黑线的需要。
第六届全国大学生电子设计竞赛题目(2003年)
第六届（2003年）全国大学生电子设计竞赛题目电压控制LC 振荡器（A 题）一、任务设计并制作一个电压控制LC 振荡器。
二、要求1、基本要求（1）振荡器输出为正弦波，波形无明显失真。
（2）输出频率范围：15MHz～35MHz。
（3）输出频率稳定度：优于10-3。
（4）输出电压峰-峰值：V p-p=1V±0.1V。
（5）实时测量并显示振荡器输出电压峰-峰值，精度优于10％。
（6）可实现输出频率步进，步进间隔为1MHz±100kHz。
2、发挥部分（1）进一步扩大输出频率范围。
（2）采用锁相环进一步提高输出频率稳定度，输出频率步进间隔为100kHz。
（3）实时测量并显示振荡器的输出频率。
（4）制作一个功率放大器，放大LC 振荡器输出的30MHz 正弦信号，限定使用E=12V 的单直流电源为功率放大器供电，要求在50Ω纯电阻负载上的输出功率≥20mW，尽可能提高功率放大器的效率。
（5）功率放大器负载改为50Ω电阻与20pF 电容串联，在此条件下50Ω电阻上的输出功率≥20mW，尽可能提高放大器效率。
（6）其它。
三、评分标准四、说明1、需留出末级功率放大器电源电流I C0(或I D0)的测量端，用于测试功率放大器的效率。
宽带放大器（B 题）一、任务设计并制作一个宽带放大器。
二、要求1、基本要求（1）输入阻抗≥1kΩ；单端输入，单端输出；放大器负载电阻。
（2）3dB 通频带10kHz～6MHz，在20kHz～5MHz 频带内增益起伏≤1dB。
（3）最大增益≥40dB，增益调节范围10dB～40dB（增益值6 级可调，步进间隔6dB，增益预置值与实测值误差的绝对值≤2dB），需显示预置增益值。
（4）最大输出电压有效值≥3V，数字显示输出正弦电压有效值。
（5）自制放大器所需的稳压电源。
2、发挥部分（1）最大输出电压有效值≥6V。
（2）最大增益≥58dB (3dB 通频带10kHz～6MHz，在20kHz～5MHz 频带内增益起伏≤1dB)，增益调节范围10dB～58dB（增益值9 级可调，步进间隔6dB，增益预置值与实测值误差的绝对值≤2dB），需显示预置增益值。
全国大学生电子设计竞赛题目类型简介
全国大学生电子设计竞赛题目分析全国大学生电子设计竞赛题目类型简介由国家教委高教司倡导并组织的全国大学生电子设计竞赛从1994年的首届试点到2003年已经成功地举办了6届。
从6届电子设计竞赛的试题来看，可以归纳成7类，即：（1）电源类：简易数控直流电源（第一届），直流稳压电源（第三届）；（2）信号源类：实用信号源的设计和制作（第二届），波形发生器（第五届），电压控制LC振荡器（A题）（第六届）；（3）高频无线电类：简易无线电遥控系统（第二届），调幅广播收音机（第三届），短波调频接收机（第四届），调频收音机（第五届）；（4）放大器类：实用低频功率放大器（第二届），高效率音频功率放大器（第五届），宽带放大器（B题）（第六届）；（5）仪器仪表类：简易电阻、电容和电感测试仪（第二届），简易数字频率计（第三届），频率特性测试仪（第四届），数字式工频有效值多用表（第四届），简易数字存储示波器（第五届），低频数字式相位测量仪（C题）（第六届），简易逻辑分析仪（D题）（第六届）；（6）数据采集与处理类：多路数据采集系统（第一届），数字化语音存储与回放系统（第四届），数据采集与传输系统（第五届）。
（7）控制类：水温控制系统（第三届），自动往返电动小汽车（第五届）；简易智能电动车（E题）（第六届）；液体点滴速度监控装置（F题）（第六届）。
从以上试题可见，试题具有实用性强、综合性强、技术水平发挥余地大的特点。
涉及到的电子信息类专业的课程有：低频电路、高频电路、数字电路、微机原理、电子测量、单片机、可编程逻辑器件、EDA设计等；实践性教学环节有：电子线路实验课、微机原理实验课、课程设计、生产实习等；可选用的器件有：晶体管、集成电路、大规模集成电路、单片机、可编程逻辑器件等；设计手段必须采用现代电子设计方法与开发工具，如VHDL语言、Xilinx Foundation Series EDA工具、单片机编程器等。
不难看出，电子设计竞赛的试题既反映了电子技术的先进水平，又引导高校在教学改革中应注重培养学生的工程实践能力和创新设计能力。
简易智能电动车 毕业设计
毕业设计(论文)中文摘要简易智能电动车摘要:本小车以MSP超低功耗单片机系列MSP430F149和MSP430FE425为核心，完成寻迹、检测金属、避障、寻光、测速等功能。
在机械结构上，对普通的小车作了改进，即用一个万用轮来代替两个前轮，使小车的转向更加灵敏。
采用PWM 驱动芯片控制电机，红外传感器检测黑线，金属传感器检测铁片，光敏器件检测光强，红外LED和一体化接收头来避障。
基于可靠的硬件设计和稳定的软件算法，实现题目要求。
而且附加实现显示起跑距离、行驶时间、检测金属数目等扩展功能。
关键词：MSP430 寻迹检测金属避障寻光毕业设计(论文)外文摘要Title: Simple Intelligent CarAbstract: This design is controlled with the MCU(MSP430F149,MSP430FE425) to complete the function of finding trace, detecting medal, avoiding barrier, tending to light and measure speed. By using infrared sensor to locate the trace、photoelectricity sense to measure the light、metal sensor to detect the metal and ultrasonic wave sensor to avoid the barrier. Based on the reliable hardware and software designing,this design is well fulfilled. In addition, such extended functions as measuring thedistance and recording the running-time are completed well. On the level of machine structure, we use a perfect wheel to make the car turning more convenience.Key words:MSP430 find trace detect medal avoid barrier and tend to light目录1 引言 (4)2 系统设计 (4)2.1 设计要求 (4)2.1.1 基本要求 (4)2.1.2发挥部分 (4)2.2方案论证与比较 (5)2.2.1电机驱动方案的选择与论证 (5)2.2.2路面寻线模块 (5)2.2.3金属检测模块 (5)2.2.4寻光模块 (5)2.2.5避障模块 (5)3硬件电路设计 (6)3.1 主控制模块 (6)3.2 电机驱动模块 (8)3.3 寻迹模块 (9)3.4 金属检测模块 (11)3.5 寻光避障模块 (11)3.6 测距和显示模块 (12)3.7电源模块 (13)4软件设计 (14)4.1 寻迹算法 (14)4.2 寻光，避障算法 (16)4.3串口通信 (20)5.系统测试 (22)5.1测试用仪表： (22)5.2测试数据： (22)结论 (23)致谢 (23)参考文献 (23)附录 (24)附件1：使用TI芯片 (24)附件2：元器件清单 (24)附件3：实物及PCB 图片 (25)1 引言随着素质教育的越来越被重视，很多学校都把制作智能小车作为首选课题，智能小车有趣生动并且还牵扯到机械结构、电子基础、传感器原理、自动控制、单片机、编程等诸多学科知识，学生通过动手实践能大大提高解决实际问题的能力，而且智能小车还是一个很好的硬件平台，只要增加一些控制电路就能完成循迹小车，机器人等课题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2003年全国大学生电子设计竞赛
简易智能电动车
简易智能电动车（E题）
摘要：简易智能电动车由一个电动玩具车改造而成。
系统的控制部分以单片机为核心，通过对前向通道各种传感器信号的采集、处理，较好地实现了后向通道驱动及转向电机的运动控制和相关信息的处理、显示和声光报警。
关键词：电动车，路径跟踪，避障，光源引导
本系统要求设计并制作一个简易智能电动车，其行驶路线示意图如图1所示：
图1 智能电动车行驶路线示意图
1 设计方案包括基本要求，发挥部分及其它创新部分
总电路框图如图2所示： 1．1 基本要求
① 电动车从起跑线出发（车体不得超过起跑线）、沿宽度为2cm 的黑色引导线到达B 点。
在“直道区”铺设的白纸下沿引导线埋有1~3块宽度为15cm 、长度不等的薄铁片。
电动车检测到薄铁片时，立即发出声光指示信息，并实时存储、显示在“直道区”检测到的薄铁片数目。
② 电动车到达B 点后进入“弯道区”，沿圆弧引导线到达C 点（也可脱离圆弧引导线到达C 点）。
C 点下埋有边长为15cm 的正方形薄铁片，要求电动车到达C 点检测到薄铁片后在C 处停车5秒，停车期间发出断续的声光信息。
③ 电动车在光源的引导下，通过障碍区进入停车区并到达车库。
电动车必须在两个障碍物之间通过且不得与其接触。
跑线
④电动车完成上述任务后立即停车，全程不得超过90秒，行驶时间达到90秒时立
即自动停车。
图2 系统总体框图
1．2 发挥部分和创新部分
①电动车在“直道区”行驶过程中，我们存储并显示出了每个薄铁片（中心线）至起跑线间的距离。
②电动车进入停车区域后，能准确驶入车库中。
③停车后，能准确显示全程行驶时间及成功或完成信息。
2 单元电路的方案论证与电路参数计算
2．1 线路跟踪电路
方案一：采用CCD单色摄像头，配计算机主板及图像采集卡。
对白背景下，黑线的识别，目前做的比较成熟，效果相当好。
但成本高，很难找到合适的载体。
方案二：采用颜色传感器。
目前颜色传感器的应用，越来越广泛，效果也可以。
但几百元的价格及相对复杂的处理电路，并且还需要光源，所以也不是一个很好的选择。
方案三：采用一左一右两个红外发射接收对管。
该传感器不但价格便宜，容易购买，而且处理电路（如图3所示），简单易行，实际使用效果很好，能很顺利地引导小车到达C点。
在该电路中，加比较器LM311的目的，是使模拟量转化为开关量，便于处理。
为
使发射有一定的功率，发射回路要求不小于20mA 的电流。
根据 mA R I 201
7
.15>-=
，故可选择R1=150Ω。
启动时，小车跨骑在黑线上。
两个红外发射接收对管，分别安装在黑线的两侧的白色区域，输出为低电压，当走偏，位于黑线上时，输出为高电压。
因黑线较窄（2cm ），为及时调整车的方向，选择比较器的阀值为2.5v ，即黑白相间的位置，即开始调整。
实验表明，效果较理想
+5v
+5v
图3 红外发射接收对管处理电路
2．2 避障电路
方案一：采用激光传感器测距。
能非常准确地测出小车与障碍物的距离，但价格也高，处理复杂，不符合我们的要求。
方案二：采用超声传感器。
进口的超声传感器，换能器薄，并且带处理电路，输出与距离成比例的模拟信号，通过AD 转换，可获得距离信息，价格贵。
也有一些较简单的超声传感器及处理电路，能输出开关量信息，价格也不贵，是一个好的选择，但由于没买到现成的处理电路，平常又没有做过这种电路，时间紧，故未采用。
方案三：采用左右两个红外传感器。
红外传感器，是目前使用比较普遍的一种避障传感器，其处理电路如图4所示，通过调节R23、R24两个电位器，可调节两个红外传感器的检测距离为10—80cm ，开关量输出（TTL 电平），简单、可靠。
我们采
用这种电路，能可靠地检测左前方、右前方、前方的障碍情况，为成功避障提供了保证。
D9
图4 红外发射及接收处理电路
2．3 光源检测电路
为了检测光线的强弱，我们在小车左前方、右前方加了2只光敏传感器，即光敏电阻。
电路如图5所示。
光敏传感器根据照射在它上面的光线的强弱，阻值发生变化，输出电压随之变化，通过ADC0809后，得到与光强相对应的数字量，从而引导小车，向光源靠近。
不同型号的光敏电阻，暗电阻及亮电阻差别较大，需根据不同参数的光敏电阻，选用不同大小的分压电阻。
+5v
04图5 光源检测电路
2．4 金属检测电路
采用了一只涡流型铁金属探测传感器，型号：LJ18A3-8-Z/BX。
可靠探测距离，
小于8cm。
2．5 电机驱动电路
电动小车的本身自带的换向及驱动电路，相当粗糙，电机的特性也很不好，不能调速。
电压低了，速度慢，驱动力矩小，走不动；电压高时（刚换上电池时），速度又很快，难以调整。
在这上面，花费了不少的时间，效果很不好。
最后，决定对小车的电机及驱动电路，进行了更换。
后轮采用了一对减速直流电机，其驱动电路如图6所示。
采用PWM控制，可较方便的对电机进行调速。
+-
图6 电机驱动电路
2．6 液晶显示电路
液晶显示器，选用的是16X2点阵字符型显示器，功耗低，小巧、美观。
2．7 电源电路
电动车可提供9V的电源（6节干电池）。
控制系统使用5V的电源，采用了LM7805进行DC/DC变换。
3 软件设计
3．1 软件所实现的功能
①路线跟踪
②障碍检测
③寻找光源
④金属探测，数目存储、显示
⑤运行时间显示
⑥起跑线与金属铁片中心点间的距离计算与显示
3．2 软件流程
系统的主程序流程框图如图7所示。
图7 系统的主程序流程框图
4测试方法与仪表
4．1 测试仪表
秒表两块，刻度尺
4．2 测试方法
◆将汽车放于起跑线，开启电源开关。
小车响第2次声音时，开始前行，第一
块秒表开始计时；
◆运行到C点停车时，第二块秒表开始计时，到车离开C点第二块秒表停止计
时，记录停在C点的时间；
◆汽车到终点区即入库停车，第一块秒表停止计时，记录总运行时间。
读出并
记录此时液晶显示的的时间；
◆在“直道区”引导线下分别埋设1、2或3块薄铁片，每次均用直尺测出并记
录该铁片的中心距起跑线的距离；在汽车运行至该铁片发出声光报警时，读出此时液晶显示的距离并记录。
4．3 测试数据及测试结果分析
◆测试条件
按照题目给定的尺寸，在实验室自做场地，白天和晚上分别测试。
◆测试数据
总共进行20次测量，白天和晚上各10次。
20次中，汽车停留在C点时间，实测值与秒表均为5秒，相对误差和绝对误差为0。
汽车运行总时间测量数据如下表：
绝对误差：最大为1秒；
测试结果表明：晚上明显比白天效果要好。
白天，偶尔会有失败的情况。
距离测试
5参考文献
[1]余永权. Flash 单片机原理及应用. 北京：电子工业出版社，1997
[2] 王福瑞等编著。
单片微机测控系统设计大全。
北京航空航天大学出版社，1999
[3] 李华。
MCS-51系列单片机使用接口技术。
北京航空航天大学出版社，1990
[4] 何立民。
单片机应用系统设计。
北京航空航天大学出版社，1993
[5] 方佩敏。
新编传感器原理应用电路详解。
北京：电子工业出版社，1994
[6] 黄继昌等。
传感器工作原理及应用实例。
北京：人民邮电出版社，1998。
[7] 纪宗南。
单片机外围器件实用手册输入通道器件分册。
北京航空航天大学出
版社，1998。
