汽车检测仪器的使用
2、汽车示波器
☆SNAP-ON MT2400 ☆笛威MT3500示波器
能准确测试汽车元件的动态信号，同时具有 波形显示、数字万用表和诊断数据库三合一的 综合检测分析仪。
3、电脑解码器
电脑解码器也称为电脑检测仪，其种类繁多， 除了各自汽车制造厂家为自己生产的各种车型 设计有专用的电脑解码器之外，欧美等国的一 些汽车维修设备制造厂也为检测各国生产不同 车型汽车的电脑设计出一些通用型汽车电脑解 码器，近年来国内自己也开发出来了一些通用 型解码器。
电脑发出工作反指令，技术人员可在发动机运 行过程中或熄火状态下，通过电脑解码器向各 控制执行器发出检修作业所需的强制性动作指 令，以检测执行器的工作情况，以检查出有故 障的执行器或控制电路。 ⑷ 行车时监测现场诊断数据流；路试时诊断数 据流记录情况。
4、发动机综合分析仪
1. 中文WINDOWS 98或2000操作系统环境及菜单式帮助系统。 2. 4通道示波功能； 3. 能并列、陈列、三维显示单缸或多缸的点火系统初级、
解码器：原厂 专业 通用 原厂仪器：BENZ BMW VW/AUDI GM
FORD
CHRY TOYOTA HONDA NISSAN MIT 专业：D91（OB91） 通用：MT2500 OTC 国产
原厂仪器
解码器有很多优点：
⑴ 读取清除故障码。 ⑵ 进行数据传送（数据流）。 ⑶ 动作测试通过电脑解码器，向汽车控制系统
检测仪器的使用
1、汽车专用电表 2、示波器 3、解码器 4、发动机分析仪 5、其他测试仪表仪器
1、汽车专用电表
汽车电脑控制系统的元件和电路对检修工具的要求十分 严格。如果采用普通的“万用”电表检测，除测量精度 不足外，还可能损坏如电控单元中的功率三极管等元件。 另外，电脑控制汽车上采用的百分比、脉冲触发、闭角 等技术也要求技术人员有一个多种汽车特殊功能的专用 电表。 ☆ D988数字式微电脑汽车专用高级电表 1.专为汽车维修设计。 2.准确测试以下数据：交直流电压、交直流电流、电阻、 线路导通、二极管、脉冲宽度（喷油时间）、百分比、 闭合角、频率、转速、温度等。 3.具有最大、最小、平均值、正负触发的测试及锁定功能。
汽车常用仪器仪表的使用38页PPT
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一Βιβλιοθήκη 优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
汽车常用仪器仪表的使用
41、俯仰终宇宙，不乐复何如。 42、夏日长抱饥，寒夜无被眠。 43、不戚戚于贫贱，不汲汲于富贵。 44、欲言无予和，挥杯劝孤影。 45、盛年不重来，一日难再晨。及时 当勉励 ，岁月 不待人 。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一Βιβλιοθήκη 优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
汽车常用仪器仪表的使用
41、俯仰终宇宙，不乐复何如。 42、夏日长抱饥，寒夜无被眠。 43、不戚戚于贫贱，不汲汲于富贵。 44、欲言无予和，挥杯劝孤影。 45、盛年不重来，一日难再晨。及时 当勉励 ，岁月 不待人 。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
汽车常用仪器仪表的使用(PPT精品)共16页文档
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
汽车常用仪器仪表的使用（PPT精品）
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
汽车常用仪器仪表的使用（PPT精品）
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
汽车常用仪器仪表的使用【精品PPT】共58页
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
汽车常用仪器仪表的使用【精品PPT】
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
汽车常用仪器仪表的使用【精品PPT】
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过

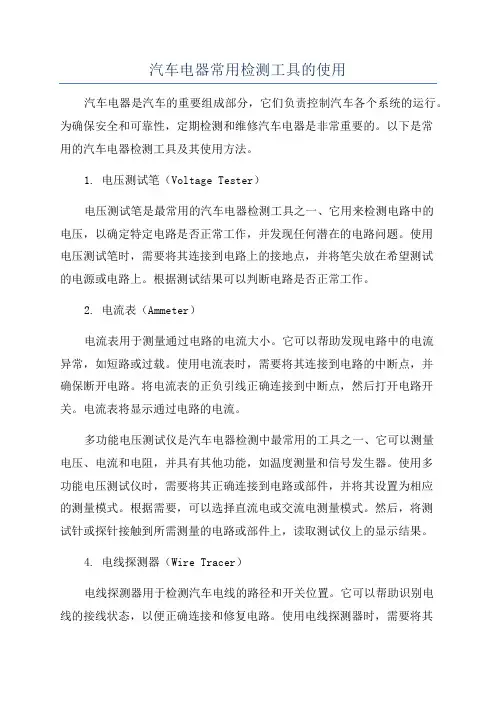

汽车电器常用检测工具的使用
