蒂森电梯变频器调试中文版(借鉴内容)
蒂森电梯调试资料
1．注意根据设备构成，仅一定（合理的）参数会显示。
例：当选择带有外部运行特征计算机的运行方式时，则不能对内部运行特征计算机的任何参数进行编缉。
2．总述2．1 软件版本此描述包含的软件版本为,, MO(TMC-板)和(TMI-板)。
随着产品的进一步研发和改进，我们不定期地对新软件进行更新，界时可能会与此处描述有出入。
软件更新的具体说明请参见SAP中相关技术说明。
我们将以后版本命名如下：对于TMC-板：, …或, 或MO, MO。
对于TMI-板：, 。
2．2 同步/异步电机和现代化操作之版本现有4种不同的CPI软件版本，其区别在于不同用途上。
TMC和 TMI用在同步电机上。
TMC用在带增量解码器的异步电机上，MO TMC用在带或不带增量解码器的第三方电机上。
每个版本都自带一个EPROM。
版本号和技术发布日期印在相关EPROM上。
注：如何调节版本MO TMC将在第6章节作单独描述，因其参数调节程序与其它两种版本有明显不同。
2．3 运行方式版本 TMC, TMI 和 TMC适用于以下运行方式：TMC 或TMI板，此板能识别哪些额外元件已连接，并能自动拨到正确运行方式。
运行方式“带有CAN总线控制的外部运行特征计算机”不能使用版本MO TMC。
-带CAN总线控制的内部运行特征计算机：在变频器中的运行特征计算机-带CAN总线控制的外部运行特征计算机：速度及力矩的参考值由外部运行特征计算机输出，并通过CAN电报传送到变频器中。
-带并联接口TIC的内部运行特征计算机：TIC板有8个数字输入和5个去隅输出。
“变频器通过接口进行控制。
（运行特征计算机在变频器中）此装置构成的标记为CPI....C。
2．4 参数类型参数类型共有4种：-可变参数如：最大速度，转动方向或控制器参数。
对输入的数字是否在允许范围内进行监控和限制。
-列表参数可对预设置的列表参数进行选择。
显示屏参数：显示不同运行数值的：-如：当前速度，当前参考值等“参数的选择与变更”参见-功能参数：显示一显示屏参数，并同时启动两种功能。
蒂森电梯配件的变频器调试的基本步骤
蒂森电梯配件的变频器调试的基本步骤重点：一、蒂森电梯配件的变频器带电机空载运行1.设置电机的功率、极数,要综合考虑蒂森电梯配件的变频器的工作电流。
2.设定蒂森电梯配一、蒂森电梯配件的变频器带电机空载运行1.设置电机的功率、极数,要综合考虑蒂森电梯配件的变频器的工作电流。
2.设定蒂森电梯配件的变频器的最大输出频率、基频、设置转矩特性。
通用蒂森电梯配件的变频器均备有多条VPf曲线供用户选择,用户在使用时应依据负载的性质选择合适的VPf曲线。
假如是风机和泵类负载,要将蒂森电梯配件的变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善蒂森电梯配件的变频器启动时的低速性能,使电机输出的转矩能满意生产负载启动的要求,要调整启动转矩。
在蒂森电梯配件的异步电机变频调速系统中,转矩的掌握较简单。
在低频段,由于电阻、漏电抗的影响不容忽视,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压进行适当补偿以提升转矩。
一般蒂森电梯配件的变频器均由用户进行人工设定补偿。
3.将蒂森电梯配件的变频器设置为自带的键盘操作模式,按运行键、停止键,观看电机是否能正常地启动、停止。
4.熟识变频器运行发生故障时的爱护代码,观看热爱护继电器的出厂值,观看过载爱护的设定值,需要时可以修改。
蒂森电梯配件的变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。
当变频器的输出电流超过其容许电流时,变频器的过电流爱护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。
二、带载试运行1.手动操作变频器面板的运行停止键,观看电机运行停止过程及蒂森电梯配件的变频器的显示窗,看是否有特别现象。
2.假如启动P停止电机过程中蒂森电梯配件的变频器消失过流爱护动作,应重新设定加速P减速时间。
电机在加、减速时的加速度取决于加速转矩,而蒂森电梯配件的变频器在启、制动过程中的频率变化率是用户设定的。
蒂森电梯变频器调试操作流程
蒂森电梯变频器调试操作流程一、蒂森电梯配件的变频器带电机空载运行1.设置电机的功率、极数,要综合考虑蒂森电梯配件的变频器的工作电流。
2.设定蒂森电梯配件的变频器的最大输出频率、基频、设置转矩特性。
通用蒂森电梯配件的变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。
如果是风机和泵类负载,要将蒂森电梯配件的变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善蒂森电梯配件的变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在蒂森电梯配件的异步电机变频调速系统中,转矩的控制较复杂。
在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压开展适当补偿以提升转矩。
一般蒂森电梯配件的变频器均由用户开展人工设定补偿。
3.将蒂森电梯配件的变频器设置为自带的键盘操作模式,按运行键、结束键,观察电机是否能正常地启动、结束。
4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。
蒂森电梯配件的变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能开展设定。
当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。
二、带载试运行1.手动操作变频器面板的运行结束键,观察电机运行结束过程及蒂森电梯配件的变频器的显示窗,看是否有异常现象。
2.如果启动P结束电机过程中蒂森电梯配件的变频器出现过流保护动作,应重新设定加速P减速时间。
电机在加、减速时的加速度取决于加速转矩,而蒂森电梯配件的变频器在启、制动过程中的频率变化率是用户设定的。
若电机转动惯量或电机负载变化,按预先设定的频率变化率升速或减速时,有可能出现加速转矩不够,从而造成电机失速,即电机转速与蒂森电梯配件的变频器输出频率不协调,从而造成过电流或过电压。

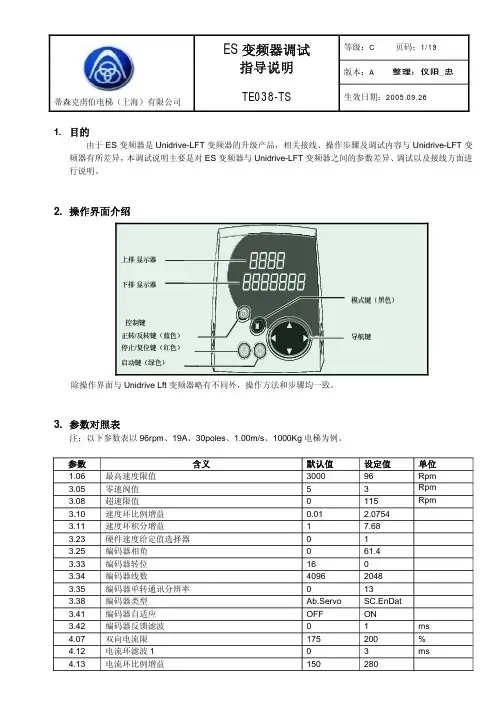

蒂森ES〈UniDrive-LFT〉变频器调试指导说明
蒂森克虏伯电梯（上海）有限公司TE038-TS生效日期：2005.09.261. 目的由于ES 变频器是Unidrive-LFT 变频器的升级产品，相关接线、操作步骤及调试内容与Unidrive-LFT 变频器有所差异，本调试说明主要是对ES 变频器与Unidrive-LFT 变频器之间的参数差异、调试以及接线方面进行说明。
2. 操作界面介绍除操作界面与Unidrive Lft 变频器略有不同外，操作方法和步骤均一致。
3. 参数对照表注：以下参数表以96rpm 、19A 、30poles 、1.00m/s 、1000Kg 电梯为例。
参数 含义 默认值 设定值 单位 1.06 最高速度限值 3000 96 Rpm3.05 零速阀值 5 3Rpm 3.08 超速限值 0 115 Rpm 3.10速度环比例增益 0.01 2.0754 3.11 速度环积分增益1 7.68 3.23 硬件速度给定值选择器 0 1 3.25 编码器相角 0 61.43.33 编码器转位 16 0 3.34 编码器线数4096 2048 3.35 编码器单转通讯分辨率 0 13 3.38 编码器类型 Ab.Servo SC.EnDat3.41 编码器自适应 OFF ON 3.42 编码器反馈滤波 0 1 ms4.07 双向电流限 175 200 % 4.12 电流环滤波1 0 3 ms 4.13电流环比例增益150 280TE038-TS生效日期：2005.09.26蒂森克虏伯电梯（上海）有限公司4.14 电流环积分增益2000 12334.23 电流环滤波2 0 10 ms5.07 马达额定电流0 19 A5.08 马达额定转速3000 96 rpm5.11 马达极数 6 pole 30 poleOhm5.17 马达定值电阻（自整定后自动写入）0 0.9985.18 载波频率 6 12 kHz5.24 瞬抗(sLs) （自整定后自动写入）0 11．313 mH7.12 端子7模拟输入2比例系数 1 0.37.13 端子7输入取反OFF ON7.14 端子7的输入地址 1.37 4.09 Menu.param8.21 端子24的输出源地址10.03 18.32 Menu.param8.22 端子25的输出源地址10.33 18.36 Menu.param8.23 端子26的输入地址 6.30 18.37 Menu.param8.24 端子27的输入地址 6.32 19.44 Menu.param8.25 端子28的输入地址 1.41 18.44 Menu.param8.26 端子29的输入地址 6.31 18.38 Menu.param8.39 端子28 & 29的输入自行复位OFF ON18.11 V1（爬行速度）50 200 mm/s18.12 V2（检修速度）400 400 mm/s18.13 V3（正常速度）800 950 mm/s18.14 V4（中速）100 100 mm/s18.15 V5（反平层速度）100 800 mm/s18.16 V6（快速）100 50 mm/s18.17 V7（附加速度1）100 100 mm/s18.18 启动优化速度10 15 mm/s18.24 制动器闭合延时1000 560 ms18.25 速度环运行比例增益100 2287118.26 速度环运行积分增益100 139318.27 速度环启动比例增益100 2075418.28 速度环启动积分增益100 76818.29 电梯曳引机额定转速1000 96 RPM18.30 电梯额定梯速800 1000 mm/s18.48 切换增益Off On19.11 增益转换时间500 480 ms19.13 停车减速度1000 200 mm/s219.14 启动加加速500 250 mm/s319.15 运行加加速1000 500 mm/s319.16 停车加加速800 300 mm/s319.17 启动优化加加速10 5 mm/s319.25 制动器打开延时1000 650 ms19.27 减速比分母 1 119.29 曳引轮直径480 400 mmTE038-TS生效日期：2005.09.26蒂森克虏伯电梯（上海）有限公司4.自整定马达和转子的位置的相位角检测• 尽管已经设定了一些马达参数，马达自整定时电梯必须人工控制，此时应使用检修速度运行命令。
蒂森电梯变频器调试的基本步骤
蒂森电梯变频器调试的基本步骤一、蒂森电梯配件的变频器带电机空载运行1。
设置电机的功率、极数,要综合考虑蒂森电梯配件的变频器的工作电流.2.设定蒂森电梯配件的变频器的最大输出频率、基频、设置转矩特性.通用蒂森电梯配件的变频器均备有多条VPf曲线供用户选择，用户在使用时应根据负载的性质选择合适的VPf曲线。
如果是风机和泵类负载，要将蒂森电梯配件的变频器的转矩运行代码设置成变转矩和降转矩运行特性.为了改善蒂森电梯配件的变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在蒂森电梯配件的异步电机变频调速系统中，转矩的控制较复杂。
在低频段,由于电阻、漏电抗的影响不容忽略，若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压进行适当补偿以提升转矩。
一般蒂森电梯配件的变频器均由用户进行人工设定补偿。
3。
将蒂森电梯配件的变频器设置为自带的键盘操作模式，按运行键、停止键，观察电机是否能正常地启动、停止.4。
熟悉变频器运行发生故障时的保护代码，观察热保护继电器的出厂值，观察过载保护的设定值,需要时可以修改.蒂森电梯配件的变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。
当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流.二、带载试运行1。
手动操作变频器面板的运行停止键,观察电机运行停止过程及蒂森电梯配件的变频器的显示窗，看是否有异常现象。
2.如果启动P停止电机过程中蒂森电梯配件的变频器出现过流保护动作,应重新设定加速P减速时间.电机在加、减速时的加速度取决于加速转矩，而蒂森电梯配件的变频器在启、制动过程中的频率变化率是用户设定的。
若电机转动惯量或电机负载变化，按预先设定的频率变化率升速或减速时,有可能出现加速转矩不够，从而造成电机失速,即电机转速与蒂森电梯配件的变频器输出频率不协调,从而造成过电流或过电压。
蒂森电梯CPI变频器自整定和调试方法
CPI变频器自整定和调试方法一． 自整定：1．检查主回路接线是否正确；2．检查编码器接线，编码器安装确认正确；3．短接门锁（104—116）和安全回路（102—114）；使KAS和KAD 吸合；4．短接SM-01主板的JP5-09，10；11；12；13；使控制屏内KM05；SPI，SP2；KM3吸合；5．插上整定设备（内开关处于短开状态）和变频器调试仪；6．拆除马达的动力线U1；V1；W1（包好）；7．上电；手动盘车一圈，观察变频器P105的数值在变化；8．设定变频器的参数：例：1.75M/S 1000KG CPI40变频器参数意义设定值参数意义设定值P0开始时的参照值500 P93 000H P1 制动器齿合延时时间810 P94 00250P2曳引机转速168 P95 25600P3旋转方向NOT P96编码器的线数(1)P4 P97级对数15P5比例增益2．5P99 (0)P6积分增益94 P100显示马达转速P7语言选择英语P101显示运行速度P8（0）P105编码器线数显示+96P10MP42A模拟输出（7）P106速度指令P11MP43A模拟输出（1）P107负载电流P13传动比1．0 P110开关顺序(0)P14曳引轮直径400 P115 34.2P15悬吊比2 P116直流回路电压100.9P16电梯的速度1．75 P117脉宽调制开关频率16KHZP18零速信号输出速度0．2P118 96P21加速度反馈OFF P120 (3)P22加速度增益反馈+100%P121P40马达选择224 P127P42（0）P160 60%P43（2）P210 512P50LMS称重信号off P211 0P51称重装置的测量值-154% P242 +2048P53负载电流的计算值+0.0A P243 +2048P54负载电流的因素35.1% P900 (4)P70定值电阻ON P901自整定时设定15%100%P86自整定(0) P902 (6) P88 2000P89 500P90 80P92ZK放电电压261.89,设定CPI调试仪中P86=1；然后按P键观看变频器主板下灯灭；上使能，设定P86=2；按P键同时观看曳引机转动1/8圈，观看P86=0时变频器主板下灯亮，再看变频器调试仪中第5个故障码是否是SUC…；如果是则整定完毕，如不是则重新整定。
蒂森电梯门机调整资料
- 1 00 - 1 01 - 1 02 II 1 xx II 6 xx - 5 xx - 4 xx - 2 xx - 3 xx - 7 xx - 6 xx - 9 xx I 5 xx II 3 xx A 9 xx II 2 xx - 0 00 - 0 01 - 0 02 II 4 xx II 5 xx I 0 to I 7 U0 to U7 A0 to A9
< I 5 < 98
门速度
A1
A2
A3
A2 A4
U2
关门到位 0% U0
U1 I0 I1
I7
U6
I2 I6
开门 关门
I3 I5
U3 U4 I4
A0 A7 A5
U5
A6
A5
关门力监测范围
II 3
I5
图 5.5 位置参数
门位置
开门到位 99%
5.4.4 力矩参数
参数 (A1), (A2), (A3) 和 (A4)影响轿门的开门力矩，参数 (A5), (A6), (A7) 和 (A0)影响轿 门的关门力矩。 从运行曲线上可看到各个力矩的作用范围。
Page 页 5-20
5.5 门机的正常运行 5.6 门机的手动运行 5.7 门机的关门力监测
精品文档
5-20 5-20 5-21
5． 门 机 调 整
TE-E 型电梯采用 RCF-1 型变频门机。以下部分重点介绍该种门机的电气调整方法。
5.1 检查和确认
在调试门机之前，应对门机及相关部件进行仔细地检查。应重点检查如下项目：
控制指示灯
L1 L2 L3 L4 L9 L10 L11 L12
表 5.2 继电器开关状态的指示
5.4.1 参数设定操作： （1） 控制板描述 • 显示面板
蒂森尚图电梯变频器主板设置
P9
检修速度
P50
编码器脉冲数
2048
P51
马达额定转速
P55
低速减速距离
左右（每台情况不一）
P56
中速减速距离
2850
左右（每台情况不一）
P57
高速减速距离
5850
左右（每台情况不一）
P21=0
不开门
P23=1
开通抱闸功能
P23=2
按检修关门
P23=3
上述都生效
功能码
名称
设定范围
备注
P00.00
登陆密码
无
1234
0
P00.02
基本控制模式
0 / 1 / 2/3
3
F01
电机及编码器参数、自学习
命令
P01.00
电机类型
设定曳引电机是同步还是异步电机
0：异步；1：同步
0／1
1
P01.01
电机额定功率
设定曳引电机额定功率
0.40～
160.00
11.50KW
(P01.06
电机极数
设定曳引电机极数
2～128
20P
(根据铭牌)
P01.07
电机额定转差频率
设定曳引电机的额定转差频率
0～10.00
1.40HZ
(根据铭牌)
P01.08
电机相序
设定曳引电机输入电压的相
序，从而可调整电机的运转方向
1：正方向
0：反方向
0／1
1
P01.15
编码器类型
2
P06.01
K2端口---输出功能定义.
抱闸接触器控制
0～15
101～115
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CPIK 变频器操作手册非热动式 11M 15M 32M 48M 60 105热动式15RM 32RM 48RM25R 33R 50R 100R 150R德国蒂森克虏伯电梯(韩国公司)操作手册印记保留所有权利©版权: 德国蒂森克虏伯电梯 (韩国公司)55-30号, 区鱼洞, Kuro区, 首尔市韩国印制, 2006年9月德国蒂森克虏伯电梯 (韩国公司) 对此说明书有转印，书写以及发行的权力。
在没有德国蒂森克虏伯电梯 (韩国公司)的许可的情况下复印，或是以任何形式修改本说明书作为发行或是商业行为，被视为侵犯著作权的行为，将被起诉。
对培训课程内容的适当性的责任在于雇主.:德国蒂森克虏伯电梯 (韩国公司)前言我们很高兴你决定购买一个德国蒂森克虏伯电梯 (韩国公司)的高质量的产品，这操作手册能帮助你熟悉变频器及其预期的使用方法。
关于安全和危险的重要信息，有助于您安全地使用变频器并改造。
德国蒂森克虏伯电梯 (韩国公司)操作手册目录1。
安全................................................................................................................................................使用的符号.........................................................................................1.1解释1.2一般安全信息............................................................................................2。
产品说明和安装说明...................................................2.1表示变频器CPIK .......................................................................2.2说明变频器CPIK ............................................................................2.2.1警告..............................................................................................................2.2.2安装说明.............................................................................................2.2.3技术数据......................................................................................................2.2.3.1一般数据...................................................................................................2.2.3.2型规范...........................................................................................2.2.3.3外部模块............................................................................................2.2.3.4降额........................................................................................................2.2.4一般说明...............................................................................................2.2.4.1电源电压.................................................................................................2.2.4.2系统配置.......................................................................................2.2.4.3电源连接...........................................................................................2.2.4.4隔离变频器...........................................................................2.2.4.5漏电流..............................................................................................2.2.4.6故障电流...................................................................................................2.2.4.7直流环节电容放电时间..................................................................2.2.4.8电子地............................................................................................2.2.4.9运行接触器.................................................................................................2.2.4.10内部风扇..................................................................................................2.3接口.....................................................................................................................2.3.1连接图...............................................................................................2.3.2变频器的输入和输出端子（非热动）...............................2.3.2.1电源............................................................................................................2.3.2.2电机和电缆...........................................................................................2.3.2.3制动电阻..............................................................................................2.3.2.4内部电压...............................................................................................2.3.2.5分别驱动风扇电机.............................................................................2.3.2.6电机PTC热敏电阻连接.......................................................................2.3.2变频器的输入和输出端子（热动）.....................................德国蒂森克虏伯电梯 (韩国公司)操作手册目录2.3.2.1电源............................................................................................................2.3.2.2电机和电缆...........................................................................................2.3.4编码器连接和通信............................................................2.3.4.1编码器连接.........................................................................................2.3.4.2编码器信号和CAN通信控制.............................................2.3.4.3采用CAN接口连接（或tac50k）控制系统..............2.3.4.4切换序列图与控制........................................................2.3.4.5切换序列图tac50k控制...................................................2.3.5电梯控制接口.......................................................................................2.3.5.1准备信息.............................................................................................2.3.5.2输入和输出..........................................................................................2.3.5.3切换序列图.................................................................................2.4系统的扰动，EMC ...........................................................................................2.4.1一般................................................................................................................2.4.2安装说明.............................................................................................2.4.3线路扼流............................................................................................................2.4.4线滤波器..............................................................................................................2.4.5安装其他电缆......................................................................................2.5．尺寸对照表..........................................................................................................2.5.1 CPIK系列尺寸2.5.2外部模块...................................................................................................2.5.2.1直流电抗器..................................................................................................2.5.2.2线滤波器（标准）2.5.2.3线路阻流.....................................................................................................3。
