计算机网络第11章 网吧局域网组建
局域网组建精品课件
局域网组建精品课件随着信息技术的不断发展，教育领域也在逐渐实现数字化转型。
在教学过程中，教师们需要利用各种多媒体教学资源来辅助教学，而精品课件则成为提高教学质量的有效工具之一。
为了更好地分享和利用这些精品课件，建立一个局域网用于存储和管理课件资源势在必行。
一、搭建局域网环境为了建立局域网，首先需要确定所需的硬件设备。
一般来说，需要一台服务器作为主机，若干台客户端作为接入设备。
而在建立网络时，还需要考虑网络设备，如路由器、交换机等。
在搭建网络之前，确保所有设备连接正常，网络通畅，以便后续的数据传输和共享。
二、建立共享文件夹在局域网中，共享文件夹是存储和管理课件资源的主要方式。
在服务器端，建立一个共享文件夹用于存放精品课件，同时设置权限，以保证只有授权人员可以进行文件的读写操作。
在客户端上，通过网络共享功能，连接到服务器上的共享文件夹，方便用户进行查看和下载。
三、管理课件资源建立局域网后，需要有专人负责管理和维护课件资源。
管理员可以对课件进行分类整理，设置好各类课件的存放位置，便于用户查找和使用。
同时，及时更新和维护课件资源，确保课件的时效性和有效性。
此外，管理员还可以根据教学需求，制作和编辑新的精品课件，丰富教学内容。
四、推广和培训为了更好地推广和利用局域网中的精品课件，可以组织相关的培训和交流活动。
邀请专家和老师进行分享和授课，引导教师们更好地利用精品课件进行教学。
同时，鼓励教师们积极参与课件资源的上传和分享，共同打造一个资源丰富、互动性强的教学平台。
五、安全保障在建立局域网时，安全问题是需要重点考虑的。
管理员需要采取相应的安全措施，确保课件资源不会被非法访问或篡改。
可以设置密码保护、防火墙等安全措施，定期对系统进行检查和更新，防止网络安全漏洞的发生。
通过以上步骤，建立一个局域网用于组建精品课件将为教育教学提供更多可能性。
教师们可以更便捷地获取和利用优质教学资源，提高教学效果和教学质量，带动整个教育领域的数字化转型与发展。

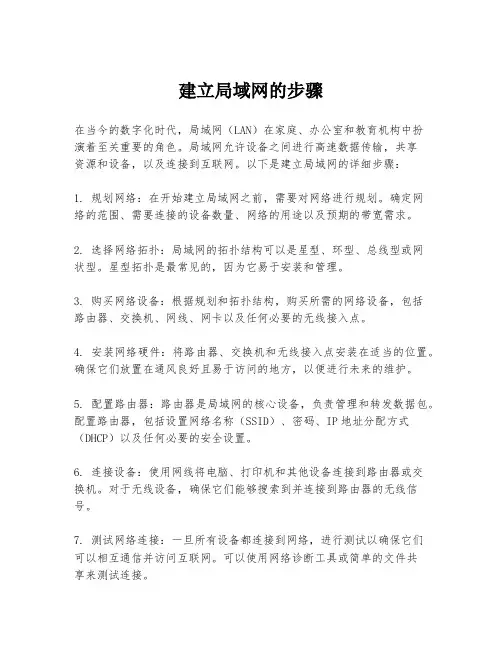

建立局域网的步骤
建立局域网的步骤在当今的数字化时代，局域网（LAN）在家庭、办公室和教育机构中扮演着至关重要的角色。
局域网允许设备之间进行高速数据传输，共享资源和设备，以及连接到互联网。
以下是建立局域网的详细步骤：1. 规划网络：在开始建立局域网之前，需要对网络进行规划。
确定网络的范围、需要连接的设备数量、网络的用途以及预期的带宽需求。
2. 选择网络拓扑：局域网的拓扑结构可以是星型、环型、总线型或网状型。
星型拓扑是最常见的，因为它易于安装和管理。
3. 购买网络设备：根据规划和拓扑结构，购买所需的网络设备，包括路由器、交换机、网线、网卡以及任何必要的无线接入点。
4. 安装网络硬件：将路由器、交换机和无线接入点安装在适当的位置。
确保它们放置在通风良好且易于访问的地方，以便进行未来的维护。
5. 配置路由器：路由器是局域网的核心设备，负责管理和转发数据包。
配置路由器，包括设置网络名称（SSID）、密码、IP地址分配方式（DHCP）以及任何必要的安全设置。
6. 连接设备：使用网线将电脑、打印机和其他设备连接到路由器或交换机。
对于无线设备，确保它们能够搜索到并连接到路由器的无线信号。
7. 测试网络连接：一旦所有设备都连接到网络，进行测试以确保它们可以相互通信并访问互联网。
可以使用网络诊断工具或简单的文件共享来测试连接。
8. 安装和配置网络软件：在所有设备上安装必要的网络软件，如操作系统的网络驱动程序和任何特定的网络应用程序。
9. 配置网络安全：为了保护局域网免受未经授权的访问和网络攻击，配置防火墙、设置访问控制列表（ACLs）和实施其他安全措施。
10. 监控和维护网络：定期检查网络的性能和安全性，更新软件和固件，以及解决任何出现的网络问题。
通过遵循这些步骤，可以建立一个稳定、安全且高效的局域网，满足用户的需求。
局域网组建步骤
如果上网的话用猫，交换机当然有用，用网线把电脑和交换机连接起来就好了网络实施方案1网络拓扑结构采用星形网，也就是通过网络集线器将每台计算机连接起来。
2准备工作在开始网络布线之前，首先要画一张施工简图。
确认每台计算机的摆放方式和地点，然后在图上标明节点位置（也就是每台计算机的摆放位置）。
根据节点的分布确定网络集线器的摆放地点。
要注意网关服务器（就是接入Internet的那台计算机）的放置要配合上网电话线的入户方向，因为电话入户线越短越好。
图2是一个网络布线施工示意图。
3开始布线首先是“放线”，确定网络集线器和每台计算机之间的距离，分别截取相应长度的网线，然后将网线穿管（PVC管）。
也可以不用穿管，直接沿着墙壁走线。
要注意的是双绞线（网线）的长度不得超过100米，否则就得加装中继器来放大信号。
接着是“做网络接头”，也就是制作RJ45双绞线接头。
在讲述如何正确接线之前，要先说明8根双绞线的编号规则。
编号次序是这么定义的：把RJ45有卡子的一面向下，8根线镀金脚的一端向上，从左起依次为12345678。
下面就讲一下所谓的“1、2、3、6”的接法。
“1、2、3、6”用于上行和下行数据传输，1、2和3、6各为一对，我们只要把1、2用一对绞线，3、6用一对绞线就可以了。
至于颜色只需要相同就行。
如果不用以上接法，也可以8根线单独接，具体做法：左手拿RJ45水晶头，右手拿线，按照棕、棕白、蓝、蓝白、绿、绿白、橙、橙白的顺序接入，然后用夹线钳夹好。
一般情况下，接线应使用专用的夹线钳（有些高手可以用尖嘴钳代替，但是对于广大的菜鸟来说，RJ45水晶头可是2元一个啊，还是使用专用的夹线钳保险）。
按上述方法将线接好之后，将RJ45水晶头用夹线钳夹住，用力一压就行了。
要注意的是压线一定要压到底，一般压两到三下即可。
然后，将做好的接头和网卡连接。
要注意将接头插入网卡槽中时，要轻轻地平行插入，直至听到“咔”的声音，确保接头已经和网卡良好地接触。

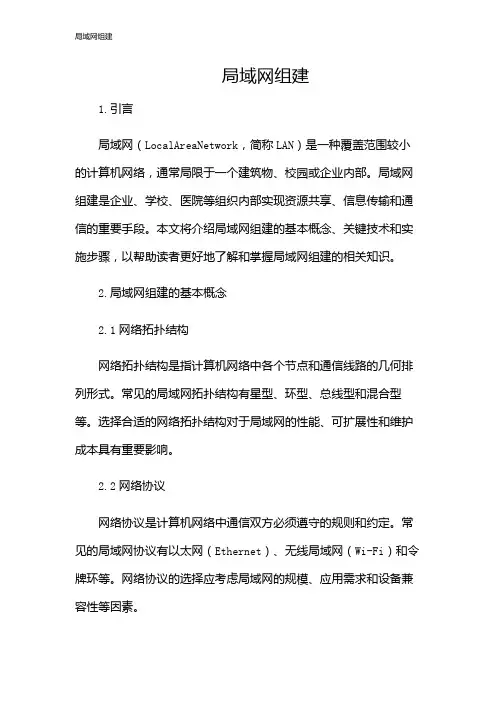

局域网组建
局域网组建1.引言局域网（LocalAreaNetwork，简称LAN）是一种覆盖范围较小的计算机网络，通常局限于一个建筑物、校园或企业内部。
局域网组建是企业、学校、医院等组织内部实现资源共享、信息传输和通信的重要手段。
本文将介绍局域网组建的基本概念、关键技术和实施步骤，以帮助读者更好地了解和掌握局域网组建的相关知识。
2.局域网组建的基本概念2.1网络拓扑结构网络拓扑结构是指计算机网络中各个节点和通信线路的几何排列形式。
常见的局域网拓扑结构有星型、环型、总线型和混合型等。
选择合适的网络拓扑结构对于局域网的性能、可扩展性和维护成本具有重要影响。
2.2网络协议网络协议是计算机网络中通信双方必须遵守的规则和约定。
常见的局域网协议有以太网（Ethernet）、无线局域网（Wi-Fi）和令牌环等。
网络协议的选择应考虑局域网的规模、应用需求和设备兼容性等因素。
2.3网络设备局域网组建涉及多种网络设备，包括交换机、路由器、无线接入点、网络适配器等。
这些设备负责实现数据传输、网络连接和信号放大等功能，是局域网组建的基础设施。
3.局域网组建的关键技术3.1IP地质分配IP地质是计算机网络中用于标识设备身份的地质。
在局域网组建过程中，需要为网络中的每个设备分配唯一的IP地质，以便实现设备之间的通信。
IP地质分配可以采用静态分配或动态分配（如DHCP）的方式。
3.2子网划分子网划分是将一个大的网络划分为若干个小的子网络，以提高网络性能和安全性。
子网划分可以通过设置子网掩码来实现，子网掩码用于确定IP地质中网络地质和主机地质的边界。
3.3虚拟局域网（VLAN）虚拟局域网是一种将物理局域网划分为多个逻辑局域网的技术，可以提高网络的可管理性和安全性。
VLAN的实现依赖于交换机的支持，通过配置交换机端口来实现不同VLAN之间的隔离和通信。
4.局域网组建的实施步骤4.1需求分析在组建局域网之前，需要了解组织的网络需求，包括网络规模、应用场景、性能要求等。
《局域网组建》课件
根据设备的MAC地址将数据包转发到目标设备，提 高网络传输效率。
网桥
连接两个或多个不同物理局域网，使其通信。
路由器
实现不同局域网之间的数据传输和转发，连接多个 子网。
四、局域网IP地址分配
静态IP地址
由网络管理员手动分配给每个 设备，不会改变。
动态IP地址
由DHCP服务器动态分配给设备， 使得设备可以自动获取IP地址。
2
局域网故障案例分析
通过实际案例分析，学习如何排除常见的局域网故障。
七、局域网管理与维护
1 网络拓扑图绘制
绘制和更新网络拓扑图，帮助管理者了解和控制网络结构。
2 网络设备管理
对网络设备进行配置、管理和监控，确保网络正常运行。
3 日常维护与备份
定期检查设备和连接情况，备份数据以防止数据丢失。
八、案例分析
DHCP服务器
为设备提供动态IP地址分配服务， 简化网络管理和配置过程。
五、网络安全
防火墙
保护局域网免受来自外部网络 的未授权访问和恶意攻击。
VPN
通过加密技术，使远程用户可 以安全地访问局域网中的资源。
数据加密
加密数据传输，确保数据在传 输过程中的安全性。
六、局域网故障排除
1
网络故障检测工具
使用网络分析工具、故障排查工具等，定位和解决网络故障。
局域网组建
欢迎来到《局域网组建》的PPT课件。在本次课程中，我们将深入探讨局域网 的概念、拓扑结构、常用设备、IP地址分配、网络安全、故障排除、管理与维 护，并通过案例分析来加深理解和运用。希望大家通过本次课件能够对局域 网组建有更清晰的认识。
一、局域网概述
局域网定义
局域网是一种连接在一个相对较小的地理范围内的计算机和网络设备的网络，为用户提供共 享资源和通信的能力。
局域网组建-实例教学内容
局域网组建-实例教学内容一、引言局域网（Local Area Network，简称LAN）是指在某一区域内，由多台计算机互相连接而成的计算机网络。
局域网的组建可以帮助实现资源共享、信息传输和协作办公等功能。
本文将以实例教学的方式，介绍局域网的组建过程和相关内容。
二、准备工作在开始组建局域网之前，需要做一些准备工作：1. 确定局域网的规模：根据实际需求，决定连接的计算机数量和所需的网络设备。
2. 确定网络拓扑结构：选择适合的局域网拓扑结构，如星型、总线型或环形等。
3. 购买相关设备：根据需求购买交换机、网线、路由器等网络设备。
三、网络设备连接1. 连接交换机：将各个计算机使用网线连接到交换机的各个端口上。
确保网线连接稳固，接口清洁。
2. 连接路由器：将路由器与交换机相连，用于连接局域网与外部网络。
确保正确连接，并进行相应的设置。
四、网络配置1. IP地址设置：每台计算机需要分配一个唯一的IP地址，确保各台计算机的IP地址在同一个网段内，且子网掩码相同。
可以手动分配IP地址，也可以使用动态主机配置协议（DHCP）自动分配。
2. 网络共享设置：根据需求，设置文件和打印机的共享权限，确保计算机间可以方便地共享资源。
3. 防火墙设置：根据需要设置防火墙规则，确保局域网的安全性。
五、网络测试1. 连通性测试：确保局域网内的计算机可以相互通信，可以使用ping命令测试计算机之间的连通性。
2. 资源共享测试：测试文件和打印机的共享功能是否正常，验证资源共享是否成功。
六、常见问题解决1. IP地址冲突：如果出现IP地址冲突，可以手动更改计算机的IP 地址，确保每台计算机都有唯一的地址。
2. 网络速度慢：可以检查网络设备是否正常工作，网线是否连接良好，或者采用更高速的设备来提高网络速度。
3. 文件共享失败：检查共享设置是否正确，确保权限设置正确，并排除网络连接异常等原因。
七、局域网管理1. 安全管理：定期更新防火墙规则、密码设置和权限管理，确保局域网的安全性。
网吧局域网组建+交换机和路由器的配置全过程
《网络系统集成课程设计》任务书网吧局域网组建一． 设计思路1.组网方案：网吧局域网一般都采用对等网模式，使用星型网络拓扑结构，通过交换机连接每电脑，然后再连接到一台进行网络管理、认证和计费的主机上，最后通过路由器接入Internet 。
网管使用的电脑需要安装相应的网络管理软件来控制客户机上网的时间，并对每台上网的电脑进行管理和计费。
2.VRRP 技术：出于对网络安全性方面的考虑，使用VRRP 技术实现三层网关备份，防止其中一台三层交换机出现故障引起的网络瘫痪，且可以通过另一台三层交换机正常通信。
3.VPN 技术：出于对连锁网吧通信管理的考虑，使用VPN （隧道技术）使属于同一个局域网的两个或多个不同区域的网吧可以互相通信。
4.Radius 认证；为了方便网吧的管理，采用计费认证式管理，使每台客户机必须通过认证方可访问外网，同时方便用户随时查看上网时间及费用。
5.DNS 、FTP 、DHCP 服务器：使用DNS 服务器把冗长的IP 地址解析为方便用户使用的域名；使用DHCP 服务器使各主机IP 地址自动分配；使用FTP 服务器使常用的软件可进行FTP 下载。
二．网管网管&DNS&FTPI n t e r n e tRTC10.0.0.6 10.0.0.7 50.0.0.6 50.0.0.750.0.0.880.0.0.1三．网络协议的功能与配置过程1.Rip协议的功能与配置过程：路由信息协议（RIP）是一种在网关与主机之间交换路由选择信息的标准。
RIP 是一种内部网关协议。
RIP 主要设计来利用同类技术与大小适度的网络一起工作。
因此通过速度变化不大的接线连接，RIP 比较适用于简单的校园网和区域网，但并不适用于复杂网络的情况。
Rip的配置如：[STA]rip[STA-rip-1]network 10.0.0.0[STA-rip-1]network 50.0.0.0[STA-rip-1]network 70.0.0.0[STA-rip-1]network 60.0.3.02.VRRP协议的功能与配置过程：虚拟路由器冗余协议（VRRP：Virtual Router Redundancy Protocol），它可以把一个虚拟路由器的责任动态分配到局域网上的 VRRP 路由器中的一台。
局域网组建
局域网组建尊敬的读者：1、背景介绍1.1 依据：解释为什么需要建立局域网，可能是为了提高员工之间的沟通和合作，共享资源，提高网络安全性等。
1.2 目标：明确建立局域网的目标，例如提高员工生产效率，节约资源等。
2、需求分析2.1 网络拓扑：详细描述所需的网络拓扑结构，例如什么样的设备和连接方式。
2.2 带宽需求：分析组织的带宽需求，包括多少用户和设备，使用的应用程序，并为每个用户分配合适的带宽。
2.3 安全需求：根据组织的安全策略和法规要求，确定网络的安全需求，例如防火墙、入侵检测系统等。
3、设备选择与采购3.1 网络设备：给出所需的设备清单，例如路由器、交换机、无线访问点等。
3.2 供应商选择：根据组织的需求和预算，研究和比较不同供应商的产品和价格，并选择合适的供应商。
3.3 采购计划：制定设备采购计划，包括采购时间表和预算。
4、网络布线与安装4.1 布线计划：详细规划网络布线，包括确定布线路径、布线材料和设备安装位置。
4.2 线缆安装：描述线缆的安装过程，包括布线人员的要求和操作指南。
4.3 设备安装：指导设备的安装过程，包括设备的配置和连接。
5、网络配置与测试5.1 IP地质规划：制定IP地质规划方案，包括分配给各个子网和设备的IP地质范围。
5.2 网络设备配置：详细说明如何配置路由器、交换机和其他网络设备，以满足网络需求。
5.3 网络测试：制定网络测试计划，包括测试网络连通性、带宽和安全性等方面。
6、网络管理与维护6.1 网络管理工具：推荐适用于局域网监控和管理的工具，例如网络管理系统、性能监控工具等。
6.2 维护计划：制定网络维护计划，包括定期备份配置、更新设备固件和软件等。
6.3 灾备与恢复：确定灾备计划，包括备份数据和设备，并规划网络故障恢复策略。
7、附件在本文档的附件部分，提供所需的附加材料，例如设备清单、布线图、网络配置文件等。
法律名词及注释：1、局域网（LAN）：局域网是指在一个相对较小的地理范围内建立的计算机网络，常用于单个建筑物或校园内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第11章 网吧局域网组建
教学重点与难点
网吧局域网的接入方式 网吧网络硬件设备与组建方案 组建无盘网络流程 安装与配置有盘工作站 使用SyGate共享Internet连接 安装与设置“美萍网管大师” 安装与设置“美萍安全卫士”
11.1 网吧局域网概述
网吧是对外提供网络服务的营业场 所，相对于家庭局域网与宿舍局域网来 说，网吧局域网的计算机数量明显增多， 其组建方法也略有不同。
大型网吧，网络节点根据位置连 客户机
接到一台交换机上，然后通过交
换机级联实现交换机的连接 。
Internet
交换机/集线器 集线器
…… ……
管理服务器 客户机
客户机
11.4 用SyGate实现共享上网
前面所介绍的两种网络地址转换共享上网的方式是Windows 2000 Server操作系统内置的。除此之外，还有一些第三方的 网络地址转换类的软件，如WinRoute、SyGate、Internet GateWay Server、iShare等。
第11章 网吧局域网组建
1. 网吧局域网概述 2. 网吧局域网布线 3. 组建网吧局域网 4. 用SyGate实现共享上网 5. 美萍网吧管理软件 6. 练习题
第11章 网吧局域网组建
随着Internet的迅速发展，网吧也已风靡全国 各地。网吧的增多加剧了行业之间的竞争，为了 在日益残酷的商业竞争中立于不败之地，确保网 吧中的计算机有良好的系统运行速度和稳定性， 获得较高的性价比，制定一套合理的组网方案是 非常必要的。
1000左右
11.2 网吧局域网布线
在开始网络布线之前，首先要画一张施工简图，确认每 台计算机的摆放方式和地点，然后在图上标明节点位置。根 据节点的分布确定网络集线器的摆放地点。
接下来要做的就是网络相连，把为每台计算机准备的网 线的一端插入计算机后面的网卡上，把另一端插入集线器中。 一定要按照计算机的编号顺序依次插入，即1号机插集线器 的第1个RJ-45插槽，2号机插集线器的第2个RJ-45插槽，依 此类推。
根据选择的组网方式，需要采购的硬件有网卡、 网线、水晶头、集线器、相应数量的网卡。注意，由 于网吧的计算机较多，因为选择网线时应该选择一些 较好的网线，最好使用名牌的超5类网线。另外，集 线器和网卡的选购也很重要，尽量选择一些质量较好 的产品。
11.1 网吧局域网概述
11.1.4 网吧组建方案
目前市场上网 络产品层出不穷， 网吧组建方案也 是五花八门。根 据网吧业主的需 求不同，右表给 出小、中、大3种 网吧组建方案。 网吧业主可以参 考给出的方案来 设计适合自己网 吧的组建方案。
其中SyGate支持所有的网络应用协议，支持各种联网方式， 其Office专业版还可以控制每个客户端使用的网络带宽，用得 更多的是Home版本，设置使用简单方便，控制管理能力弱些。 下载网址是：http：//。 SyGate介绍 安装SyGate 配置SyGate服务器 配置SyGate客户端
所有的网络线都连接好了以后，给集线器通上电源，并 打开所有的计算机。等到每台计算机都正常启动完毕之后， 观察集线器上的指示灯，检查是否出错 。
11.3 组建网吧局域网
目前，网吧局域网有两种类型：无盘工作站网吧与 有盘工作站网吧。目前，网吧局域网有两种类型：无 盘工作站网吧与有盘工作站网吧。无盘工作站虽可节 省一定的经费，但由于其技术比较复杂且需要一个高 性能的服务器，因此，有盘工作站成为组建网吧的主 流。
组建方案
骨干设备
建议用户数(台)
小型网吧
采用ASUS GX1108全千兆网络担当小骨干，负责服务器的千兆连接 和接入交换机的连接，支持最多为7×47＝329个用户； 全网采用高性价比无阻塞非网管交换设备，其中ASUS GX1048提供 高密度端口的桌面100连接
<200
中型网吧
全面采用智能型设备作桌面接入，使用ASUS ACNM软件统一集中管 理； 由于桌面设备的全面管控，并且可以设定带宽限制等功能，保证每一 个桌面交换的正常运行，所以选择16口千兆ASUS GX1116，单台支 持14×23＝322个用户，两台GX1116支持644个用户
如果网吧速度不是很快，会留不住来过的客户。 在条件允许的情况下，最好是采用光纤接入方式，为 客户提供最稳定和快速的上网方式。
11.1 网吧局域网概述
11.1.3 选择网络结构与硬件设备
星形拓扑结构是组建网吧的最理想选择。采用星形 网络，就是通过集线器将每台计算机连接起来，然后 所有的集线器通过交换机接到Internet。
11.1 网吧局域网概述
11.1.1 网吧局域网规划
在组建网吧局域网前，首先应对整个网络有个合 理的规划。在规划网吧时，应注意以下几点。
稳定性 高效性 可扩展性
11.1 网吧局域网概述
11.1.2 接入Internet的方式
要开网吧，首先要了解当地Internet接入服务商的 政策和收费标准。用户可以拨打当地Internet接入服务 商的客服电话来咨询具体价格。
11.3 组建网吧局域网
根据网络规模，有盘工作站
网吧一般采用总线型、星型或树
型拓扑结构。总线型是早期网吧 组建使用的拓扑结构，一般应用
服务器 服务器
于较小型的网吧；星型拓扑结构
应用于小型网吧中，通过网络集
集线器
线器将每台计算机连接起来，然
后所有的集线器通过交换机连接
客பைடு நூலகம்机
集线器
到Internet上；树型结构应用于中、
<500
大型网吧
全部采用二三层全网管型设备，提供全网的VLAN划分和线速的三层 转发。保证蠕虫病毒大规模广播信息只局在VLAN范围内不会影响整 个网络的正常运行； 接入层设备可采用高端口密度交换机ASUS GX2048或者可堆叠交换 GX2024SX，ANNWM全图形化管理为业者带来最方便快捷的管理模 式； 采用RX3042H高性能路由，双WAN接口可以使用双路的WAN接入 保证线路备份或带宽分担； 全网实现QoS，用户可以实现不用类型用户的分区管理，例如游戏服 务区，影视服务区，网络聊天聊服务区等
