华南理工大学网络教育-数据库-2019秋-平时作业2答案
《管理信息系统》第二次平时作业2020-2021华南理工网络教育学院
《管理信息系统》第二次平时作业2020-2021华南理工网络教育学院管理信息系统第二次平时作业（共两次）2020-2021（上学期），2020.8.7作业先在word或者文本文档做好，然后在网上黏贴上去，提交前注意预览，不要显示不全或者看不到内容。
因为要网上查重，所以作业不要给别人复制，导致查重比率高，成绩不及格。
一、简答题（每题8分，共80分）1、试述信息流与物流、资金流、事物流的关系。
答：（1）组织中各项活动表现为物流、资金流、事物流和信息流的流动。
①物流是实物的流动的过程。
②资金流是伴随物流而发生的资金的流动的过程。
③事物流是各项管理活动的工作流程。
④信息流伴随以上各种流的流动而流动，它既是其他各种流的表现和描述，又是用于掌握、指挥和控制其他流运动的软资源。
（2）信息流处于特殊地位：①伴随物流、资金流、事物流产生而产生。
②是各种流控制的依据和基础。
2、从层次上划分，MIS可分为哪几类？从系统功能和服务对象的角度划分又如何呢？答：从层次上可将信息系统分为业务信息系统、管理信息系统和决策支持系统。
从系统的功用和服务对象，可分为国家经济信息系统、企业管理信息系统、事件型管理信息系统、行政机关办公型管理信息系统和专业型管理信息系统等。
3、数据处理经历了哪些开展阶段,各有什么特点?答：数据处理先后经历了简单数据处理、文件系统和数据库系统阶段。
在简单数据处理阶段，数据与步伐没有分离，需要手工安排数据的存放方式和处理过程，仅用于简单数据计较的场所。
文件管理阶段有了专门的数据文件，数据接纳统一方式组织，可以满足复杂数据处理的需要。
数据库系统阶段通过数据模子和数据库系统的组织，数据及其联系被统一考虑到数据库结构中，实现了全局数据的统一，适合大型信息系统应用的要求。
4、诺兰阶段模子的实用意义何在？它把信息系统的成长过程分别为那几个阶段？答：（1）诺兰阶段模型的实用意义：诺兰阶段模型总结了发达国家信息系统开展的经验和规律。
工程力学·平时作业2019秋华南理工大学网络教育答案
11．画出下图所示梁的内力图（10分）。
2．（10分）(1)求支座反力
由 ，得 即
由 ，得
（2）画剪力图和弯矩图
12.作AB梁的剪力和弯矩图。
答案：
13.作ABC梁的剪力图和弯矩图。
答案：
工程力学平时作业，共13题，满分100分
1.画出下图所示物体的受力图（5分）
解：
2、画出下图所示物体的受力图（5分）
解：
3、画出下图所示物体的受力图（5分）
解：
4、画出下图所示梁的受力图（5分）
解：
5、画出下图所示梁的受力图（5分）
解：
6．绘出图示每个构件及整体的受力图（5分）
解：
（3分） （3分） （4分）
解：（1）求载荷P：
用截面截结构，取一部分研究由平衡条件，有
（2）求许用载荷 Pmax
对杆1：
对杆2：
许用载荷为36KN
10.扭圆杆件，已知 材料 =40MPa， =0.8◦/m，切变模量G= 8×104MPa，求杆件所需直径。（10分）
解：（1）先按强度条件确定杆件直径
（2）再按刚度条件确定杆件直径
7.如下图所示轴向拉压杆，AB段横截面面积为A2=800mm2，BC段横截面面积为A1=600mm2。试求各段的内力和应力。（10分）
解：
（1）求各段轴力
(2分)
(2分)
（2）求各段的工作应力
(3分)
(3分)
8.如下图所示三角形托架，AC杆为圆截面杆，直径d=20mm，BD杆为刚性杆，受力为15kN。试求AC杆的内力和应力。（10分）
解：
（1）求AC杆轴力
以整体为研究对象：
， ，得
2019年电大数据库应用课程设计平时作业2 答案
第三课习题答案一．问答题1．答：关系数据库的设计直接影响着应用系统的开发、维护及其运行效率。
一个不好的关系模式会导致插入异常、删除异常、数据冗余(修改异常)等问题。
为此，人们提出了关系数据库规范化理论。
它依据函数依赖．采用模式分解的方法．将一个低一级范式的关系模式转换为若干个高一级范式的关系模式的集合，从而消除各种异常，把不好的关系数据库模式转化为好的关系数据库模式；2．答：学生(学号，姓名，出生年月，系号，班号，宿舍区)最小函数依赖集FD=班号→系号，系号→宿舍区，学号→班号，学号→姓名，学号→出生年月，候选键：学号；外码：系号，班号．存在传递函数依赖；学号→系号(学号→班号，班号→系号)，学号→宿舍区（学号→系号，系号→宿舍区)，班号→宿舍区(班号→系号．系号→宿舍区)。
班级：班级(班号，专业名，系号，人数，人校年份)最小函数依赖集：班号→专业名，专业名→系号，班号→人数，班号→人校年份。
候选健：班号；外码：系号。
存在传递函数依赖：班号→系号(班号→专业名，专业名→系号)。
系：系(系号，系名，系办公地点，人数)。
最小函数依赖集：系号←→系名，系号→系办公地点，系号→人数候选键：系号或者系名，外部键：无；不存在传递函数依赖；3．答：由(城市，街道名→邮政编码，邮政编码→城市可知：关系只的候选键为城市，街道名)RES5)和（街道名，邮政编码)，因此，所有的属性均为主属性，所以不存在非主属性对键的部分函数依赖和传递函数依赖，因此，R∈3NF若想为某个城市增加一个邮政编码IP，必须立刻为其指定一个街道名，如果想取消—个街道名的行政区划，则可能丢失该城市所包含的邮政编码，如果一个邮政编码对应多个地址，则会重复多个同样的城市值：因此，关系只仍然存在插入异常．删除异常T冗余大的问题。
讨其进行规范化，得到以下两个新关系：R1(邮政编码，城市)，键为邮政编码R2：（邮政编码，街道名），键为（邮政编码，街道名）R1T R2均属于BCNF，因为它们的决定因素均为主键，经过这样的分解解决了上述问题。

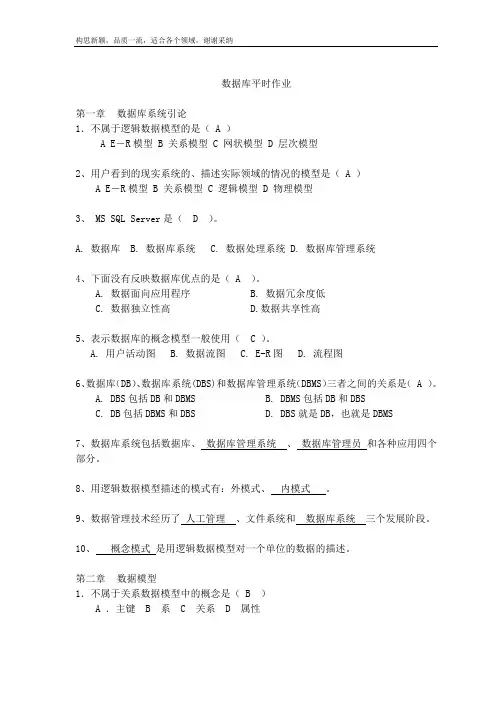

数据库平时作业题(华理2019)
数据库平时作业第一章数据库系统引论1．不属于逻辑数据模型的是（ A ）A E－R模型B 关系模型C 网状模型D 层次模型2、用户看到的现实系统的、描述实际领域的情况的模型是（ A ）A E－R模型B 关系模型C 逻辑模型D 物理模型3、 MS SQL Server是（ D ）。
A. 数据库B. 数据库系统C. 数据处理系统D. 数据库管理系统4、下面没有反映数据库优点的是（ A ）。
A. 数据面向应用程序B. 数据冗余度低C. 数据独立性高D.数据共享性高5、表示数据库的概念模型一般使用（ C ）。
A. 用户活动图B. 数据流图C. E-R图D. 流程图6、数据库（DB）、数据库系统(DBS)和数据库管理系统（DBMS）三者之间的关系是（ A ）。
A. DBS包括DB和DBMSB. DBMS包括DB和DBSC. DB包括DBMS和DBSD. DBS就是DB，也就是DBMS7、数据库系统包括数据库、数据库管理系统、数据库管理员和各种应用四个部分。
8、用逻辑数据模型描述的模式有：外模式、内模式。
9、数据管理技术经历了人工管理、文件系统和数据库系统三个发展阶段。
10、概念模式是用逻辑数据模型对一个单位的数据的描述。
第二章数据模型1．不属于关系数据模型中的概念是（ B ）A ．主键B 系C 关系D 属性2．有关系：R（A，B，C）PK=A S（D，A） PK=D，FK=A，参照于R的属性A。
关系R和S的元组如图1所示。
指出图1关系S中违反关系完整性规则的元组是（ C ）A （1，2）B （2，null）C （3，3）D （4，1）3．有一个关系：学规定学号的值域是8个数字组成的字符串，这一规则属于（ C ）A 实体完整性约束B 引用完整性约束C 一般性完整性约束D 关键字完整性约束4. 在关系运算中，化费时间可能最长的运算是（ C ）。
A. 投影B. 选择C. 笛卡尔乘积D. 加5. 从关系中挑选满足条件的记录的运算称为（ A ）。
华工数据库平时作业
数据库平时作业第一章数据库系统引论1．不属于逻辑数据模型的是（A）A E－R模型B 关系模型C 网状模型D 层次模型2、用户看到的现实系统的、描述实际领域的情况的模型是（A）A E－R模型B 关系模型C 逻辑模型D 物理模型3、 MS SQL Server是（D）。
A. 数据库B. 数据库系统C. 数据处理系统D. 数据库管理系统4、下面没有反映数据库优点的是（A）。
A. 数据面向应用程序B. 数据冗余度低C. 数据独立性高D.数据共享性高5、表示数据库的概念模型一般使用（C）。
A. 用户活动图B. 数据流图C. E-R图D. 流程图6、数据库（DB）、数据库系统(DBS)和数据库管理系统（DBMS）三者之间的关系是（A）。
A. DBS包括DB和DBMSB. DBMS包括DB和DBSC. DB包括DBMS和DBSD. DBS就是DB，也就是DBMS7、数据库系统包括数据库、数据库管理系统DBMS、数据库管理员DBA和各种应用四个部分。
8、用逻辑数据模型描述的模式有：外模式、概念模式或逻辑模式。
9、数据管理技术经历了人工管理、文件系统和数据库三个发展阶段。
10、概念模式是用逻辑数据模型对一个单位的数据的描述。
第二章数据模型1．不属于关系数据模型中的概念是（B）A ．主键B 系C 关系D 属性2．有关系：R（A，B，C）PK=A S（D，A） PK=D，FK=A，参照于R的属性A。
关系R和S的元组如图1所示。
指出图1关系S中违反关系完整性规则的元组是（ B ）A （1，2）B （2，null）C （3，3）D （4，1）3．有一个关系：学生（学号，姓名，系别），规定学号的值域是8个数字组成的字符串，这一规则属于（B）A 实体完整性约束B 引用完整性约束C 一般性完整性约束D 关键字完整性约束4. 在关系运算中，化费时间可能最长的运算是（C）。
A. 投影B. 选择C. 笛卡尔乘积D. 加5. 从关系中挑选满足条件的记录的运算称为（A）。

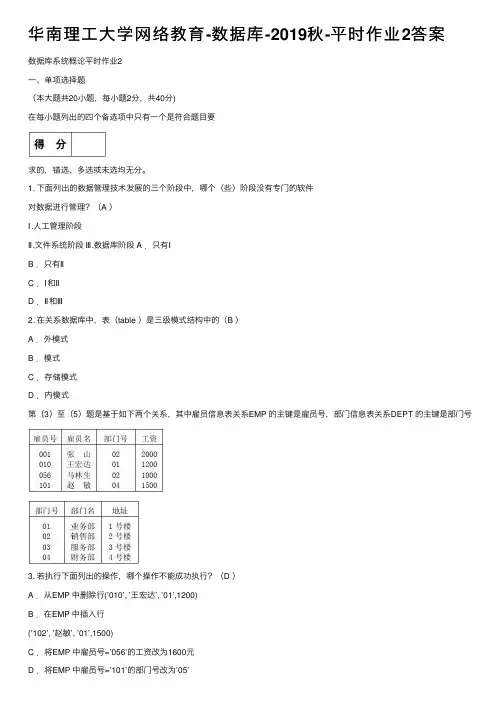

华南理工大学网络教育-数据库-2019秋-平时作业2答案
华南理⼯⼤学⽹络教育-数据库-2019秋-平时作业2答案数据库系统概论平时作业2⼀、单项选择题（本⼤题共20⼩题，每⼩题2分，共40分)在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的，错选、多选或未选均⽆分。
1. 下⾯列出的数据管理技术发展的三个阶段中，哪个（些）阶段没有专门的软件对数据进⾏管理？（A ）Ⅰ.⼈⼯管理阶段Ⅱ.⽂件系统阶段Ⅲ.数据库阶段 A ．只有ⅠB ．只有ⅡC ．Ⅰ和ⅡD ．Ⅱ和Ⅲ2. 在关系数据库中，表（table ）是三级模式结构中的（B ）A ．外模式B ．模式C ．存储模式D ．内模式第（3）⾄（5）题是基于如下两个关系，其中雇员信息表关系EMP 的主键是雇员号，部门信息表关系DEPT 的主键是部门号3. 若执⾏下⾯列出的操作，哪个操作不能成功执⾏？（D ）A ．从EMP 中删除⾏(’010’, ’王宏达’, ’01’,1200)B ．在EMP 中插⼊⾏(’102’, ’赵敏’, ’01’,1500)C ．将EMP 中雇员号=’056’的⼯资改为1600元D ．将EMP 中雇员号=’101’的部门号改为’05’4．若执⾏下⾯列出的操作，哪个操作不能成功执⾏？（C ）A ．从DEPT 中删除部门号=’03’的⾏B ．在DEPT 中插⼊⾏（’06’,’计划部’,’6号楼’）C ．将DEPT 中部门号=’02’的部门号改为’10’D ．将DEPT 中部门号=’01’的地址改为’5号楼’5．在雇员信息表关系EMP 中，哪个属性是外键（foreign key ）？（C ）A．雇员号B．雇员名C．部门号D．⼯资6．在SQL语⾔的SELECT语句中，实现投影操作的是哪个⼦句？（A）。
A．select B．fromC．where D．group by7. SQL语⾔集数据查询、数据操纵、数据定义和数据控制功能于⼀体，语句INSERT、DELETE、UPDATE实现哪类功能？（B）。
2019-2020第二学期计算机网络作业二华南理工大学网络教育
华南理工大学网络教育学院2019-2020第二学期《计算机网络》作业二姓名：招国炜成绩：注意：请务必在原题上做答，否则无效！一、填空题（每题2分共10分）1、WWW上的每一个网页(Home Page)都有一个独立的地址，这些地址称为统一资源定位器(URL) 。
2、在分类IP地址中， D 类地址属多播地址。
3、TCP/IP协议族中，位于网络层且能够传输差错和控制报文的协议ICMP 。
4、电子邮件涉及的主要协议有两个:SMTP和POP3 。
5、移动通信中通常所讲的xG通信技术源自著名物理学公式）（NSBC+=1log2。
二、简答题（每题5分共40分）1、简述因特网发展的三个阶段：答：第一阶段：最初阶段，因特网是从单个网络ARPANET向互联网发展的过程。
ARPA，全称是Advanced Research Projects Agency，是隶属于美国国防部的高级研究计划管理局。
第二阶段：该阶段的特点是建成了三级结构的因特网。
1985年，美国国家科学基金会NSF（National Science Foundation），围绕六个大型计算机中心建设计算机网络，即国家科学基金网NSFNET。
第三阶段：这一阶段的因特网，逐渐形成了多层次ISP结构的因特网。
ISP（Internet Service Provider），因特网服务提供者，或者也叫做因特网服务提供商，俗称“运营商”。
2、简述分组交换的要点：答：在分组交换网络中，采用存储转发方式工作，数据以短的分组形式传送。
如果一个源站有一个长的报文要发送，该报文就会被分割成一系列的分组。
每个分组包含用户数据的一部分copy加上一些控制信息。
控制信息至少要包括网络为了把分组送到目的地做路由选择所需要的信息。
在路径上的每个结点，分组被接收，短时间存储，然后传递给下一结点。
分组交换网的主要优点：①高效。
②灵活。
③迅速。
④可靠。
缺点：分组在节点转发时因排队而造成一定的延时;分组必须携带一些控制信息而产生额外开销。
计算机应用基础本科·平时作业2019秋华南理工大学网络教育答案
1.按照电子元件划分，计算机经历了几代? （8分）答：经历了四代，第一代：电子管计算机。
主要由电子管器件组成，用于科学计算，使用机器语言为主。
第二代：晶体管计算机。
主要由晶体管元器件组成，可以使用汇编语言。
第三代：集成电路计算机。
采用了中小规模集成电路作为主要器件，出现了高级语言和操作系统。
第四代：大规模和超大规模集成电路计算机。
目前广泛使用的计算机，应用于各种领域现在就属于第四代。
2.冯·诺依曼计算机体系机构的主要思想是什么? （8分）答：冯·诺依曼简化了计算机的结构，提出了“存储程序”的思想，大大提高了计算机的速度。
后人按照这种思想和结构设计的计算机成为冯·诺依曼计算机。
“存储程序”思想可以简化概括为3点：（1）计算机硬件组成应为五大部分包括运算器、控制器、存储器、输入/输出设备。
（2）计算机运算基础采用二进制。
（3）将编好的程序和数据送会内存储器，然后计算机自动地逐条取出指令和数据进行分析、处理和执行。
人们把冯·诺依曼的这个理论称为冯·诺依曼体系结构。
从EDVAC到当前最先进的计算机都采用的是冯·诺依曼体系结构。
所以冯·诺依曼是当之无愧的数字计算机之父。
根据冯·诺依曼体系结构构成的计算机，必须具有如下功能:把需要的程序和数据送至计算机中。
必须具有长期记忆程序、数据、中间结果及最终运算结果的能力。
能够完成各种算术、逻辑运算和数据传送等数据加工处理的能力。
能够根据需要控制程序走向，并能根据指令控制机器的各部件协调操作。
能够按照要求将处理结果输出给用户。
3.说明计算机的工作原理。
（8分）答：计算机的工作原理：计算机在运行时，先从内存中取出第一条指令，通过控制器的译码，按指令的要求，从存储器中取出数据进行指定的运算和逻辑操作等加工，然后再按地址把结果送到内存中去。
接下来，再取出第二条指令，在控制器的指挥下完成规定操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数据库系统概论平时作业2一、单项选择题（本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，错选、多选或未选均无分。
1. 下面列出的数据管理技术发展的三个阶段中，哪个（些）阶段没有专门的软件对数据进行管理？（A ）Ⅰ.人工管理阶段Ⅱ.文件系统阶段 Ⅲ.数据库阶段 A ．只有ⅠB ．只有ⅡC ．Ⅰ和ⅡD ．Ⅱ和Ⅲ2. 在关系数据库中，表（table ）是三级模式结构中的（B ）A ．外模式B ．模式C ．存储模式D ．内模式第（3）至（5）题是基于如下两个关系，其中雇员信息表关系EMP 的主键是雇员号，部门信息表关系DEPT 的主键是部门号3. 若执行下面列出的操作，哪个操作不能成功执行？（D ）A ．从EMP 中删除行(’010’, ’王宏达’, ’01’,1200)B ．在EMP 中插入行(’102’, ’赵敏’, ’01’,1500)C ．将EMP 中雇员号=’056’的工资改为1600元D ．将EMP 中雇员号=’101’的部门号改为’05’4． 若执行下面列出的操作，哪个操作不能成功执行？（C ）A ．从DEPT 中删除部门号=’03’的行B ．在DEPT 中插入行（’06’,’计划部’,’6号楼’）C ．将DEPT 中部门号=’02’的部门号改为’10’D ．将DEPT 中部门号=’01’的地址改为’5号楼’5． 在雇员信息表关系EMP 中，哪个属性是外键（foreign key ）？（C ）A．雇员号B．雇员名C．部门号D．工资6．在SQL语言的SELECT语句中，实现投影操作的是哪个子句？（A）。
A．select B．fromC．where D．group by7. SQL语言集数据查询、数据操纵、数据定义和数据控制功能于一体，语句INSERT、DELETE、UPDATE实现哪类功能？（B）。
A. 数据查询B.数据操纵C.数据定义D.数据控制8.设关系R和关系S的基数分别是3和4，关系T是R与S的广义笛卡尔积，即：T=R×S，则关系T的基数是（C）。
A. 7B. 9C. 12D. 169．设属性A是关系R的主属性，则属性A不能取空值（NULL）。
这是（A）。
A.实体完整性规则B.参照完整性规则C. 用户定义完整性规则D. 域完整性规则10.在并发控制的技术中，最常用的是封锁方法。
对于共享锁（S）和排他锁（X）来说，下面列出的相容关系中，哪一个是不正确的？（B）。
A. X/X：TRUEB. S/S：TRUEC. S/X：FALSED. X/S：FALSE11.下面关于函数依赖的叙述中，不正确的是（B）。
A．若X→Y,X→Y,则X→YZ B．若XY→Z,则X→Z,Y→ZC．若X→Y,Y→Z,则X→Z D．若X→Y,Y′ Y,则X→Y′第（12）至（14）题基于以下的叙述：有关系模式A（C，T，H，R，S），基中各属性的含义是：C：课程T：教员H：上课时间R：教室S：学生根据语义有如下函数依赖集：F={C→T，（H，R）→C，（H，T）→R，（H，S）→R}12. 关系模式A的码是（D）。
A．C B．（H，R）C．（H，T）D．（H，S）13．关系模式R的规范化程度最高达到（B）。
A．1NF B．2NFC．3NF D．BCNF14．现将关系模式A分解为两个关系模式A1（C，T），A2（H，R，S），则其中A1的规范化程度达到（D）A．1NF B．2NFC．3NF D．BCNF15．设有两个事务T1和T2，其并发操作序列如下表所示。
则下面说法中正确的是（D）A．该并发操作不存在问题B．该并发操作丢失更新C．该并发操作不能重复读D．该并发操作读出“脏”数据16.并发操作有可能引起下述（D）问题。
I．丢失更新II．不可重复读III．读脏数据A．仅I和II B．仅I和IIIC．仅II和III D．都是17. E-R模型向关系模型转换是数据库设计的（C）阶段的任务。
A．需求分析B．概念结构设计C．逻辑结构设计D．物理结构设计10.SQL语言中，删除一个表的命令是（B）A. DELETEB. DROPC. CLEARD. REMOVE19．从E-R模型关系向关系模型转换时，一个m:n联系转换为关系模式时，该关系模式的候选码是（C）。
A．m端实体的关键字B．m端实体的关键字C．m端实体关键字与n端实体关键字组合D．重新选取其他属性20. 已知关系SPJ(S#,P#,J#,QTY),把对关系SPJ的属性QTY的修改权授予用户张三的T-SQL语句是（C）。
A. GRANT QTY ON SPJ TO 张三B. GRANT UPDA TE ON SPJ TO张三C . GRANT UPDA TE (QTY) ON SPJ TO 张三D . GRANT UPDA TE ON SPJ (QTY) TO 张三二、填空题（本大题共10空，每空2分，共20分）错填、不填均无分。
1. 在数据库的三级模式体系结构中，模式与内模式之间的映象（模式/内模式），实现了数据的 物理 独立性。
2. 在SQL 语言中，使用_REVOKE_语句收回授权。
3. 一个SQL 语句原则上可产生或处理一组记录，而程序语言一次只能处理一个记录，为此必须协调两种处理方式，这是通过使用 游标 机制来解决的。
4. 在“学生—选课—课程”数据库中的三个关系如下：S （S#，SNAME ，SEX ，AGE ），SC （S#，C#，GRADE ），C （C#，CNAME ，TEACHER ）。
现要查找选修“数据库技术”这门课程的学生的学生姓名和成绩，可使用如下的SQL 语句：SELECT SNAME ，GRADE FROM S ，SC ，C WHERE CNAME=‘数据库技术’AND S.S#=SC.S# AND5. 数据库管理系统中，为了保证事务的正确执行，维护数据库的完整性，要求数据库系统维护以下事务特性： 原子性 、一致性、隔离性和持久性。
6. 在一个关系中，任何 候选码中所包含的属性都称为 主属性 。
7. 关系模式分解的等价性标准主要有两个，分别为分解具有 无损连接性 、和保持函数依赖性 。
8. 如果关系模式R 中所有的属性都是主属性，则R 的规范化程度至少达到 第三范式 。
9． 触发器 是一种特殊的存储过程，它可以在对一个表上进行INSERT 、UPDATE 和DELETE 操作中的任一种或几种操作时被自动调用执行。
三、设计题 （10分）假设某商业集团数据库中有一关系模式R 如下：R (商店编号，商品编号，数量，部门编号，负责人)如果规定：（1）每个商店的每种商品只在一个部门销售；（2）每个商店的每个部门只有一个负责人；（3）每个商店的每种商品只有一个库存数量。
试回答下列问题：（1）根据上述规定，写出关系模式R 的基本函数依赖； （3分）（2）找出关系模式R 的候选码； （1分）（3）试问关系模式R 最高已经达到第几范式？为什么？ （2分）（4） 如果R 不属于3NF ，请将R 分解成3NF 模式集。
（4分）（1） 有三个函数依赖：（商店编号，商品编号） →部门编号（商店编号，部门编号） →负责人（商店编号，商品编号） →数量（2）R 的候选码是 (商店编号，商品编号)（3）因为R 中存在着非主属性“负责人”对候选码 (商店编号、商品编号)的传递函数依赖，所以R 属于2NF ，R 不属于3NF 。
（4）将R 分解成：R1 (商店编号，商品编号，数量，部门编号)R2 (商店编号，部门编号，负责人)四、实际应用题 （20分）某医院病房管理系统中，包括四个实体型，分别为：科室：科名，科地址，科电话病房：病房号，病房地址医生：工作证号，姓名，职称，年龄病人：病历号，姓名，性别且存在如下语义约束：① 一个科室有多个病房、多个医生，一个病房只能属于一个科室，一个医生只属于一个科室；② 一个医生可负责多个病人的诊治，一个病人的主管医生只有一个； ③ 一个病房可入住多个病人，一个病人只能入住在一个病房。
注意：不同科室可能有相同的病房号。
完成如下设计：（1）画出该医院病房管理系统的E －R 图；（8分）（2）将该E-R 图转换为关系模型；（5分）（要求：1:1和1:n 的联系进行合并）（3）指出转换结果中每个关系模式的主码和外码。
（7分）（1）E-R 图如下。
（2）转化后的关系模式如下：科室（科名，科地址，科电话）病房（病房号，病房地址，科名）医生（工作证号，姓名，职称，年龄，科名）病人（病历号，姓名，性别，主管医生，病房号，科名）（3）每个关系模式的主码、外码如下：科室：主码是科名；病房：主码是科名十病房号，外码是科名；医生：主码是工作证号，外码是科名；病人：主码是病历号，外码是科名十病房号。
五、编程题（10分）假设存在名为AAA 的数据库，包括S （S# char(8)，SN varchar(8)，AGE int ，DEPT varchar(20)，DateT DateTime ）和SC （S# char(8)，CN varchar(10)，GRADEnumeric(5,2)）两张表。
请按下列要求写一存储过程PROC3。
要求为：修改SC表中学号为@s1的值、课程名为@c1的值的学生成绩为@g1的值。
CREATE PROCEDURE PROC3(@s1 char(8),@c1 varchar(10),@g1 numeric(5,2)) ASBEGINUPDATE SC SET GRADE=@g1 WHERE S#=@s1 AND CN=@c1END。
