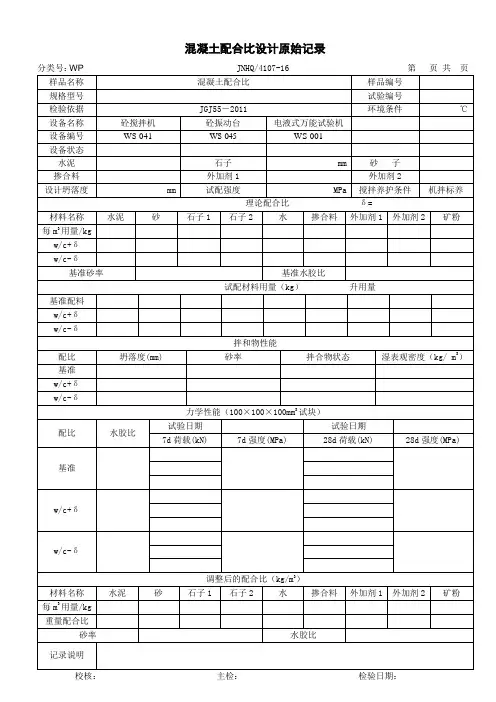

混凝土配合比原始记录
混凝土原始记录
分类号：WPJNHQ/4107-16第 页 共 页
样品名称
混凝土配合比
样品编号
规格型号
试验编号
检验依据
JGJ55－2011
环境条件
℃
设备名称
砼搅拌机
砼振动台
电液式万能试验机
设备编号
WS-041
WS-045
WS-001
设备状态
水泥
石子
mm
砂 子
掺合料
外加剂1
外加剂2
设计坍落度
mm
试配强度
MPa
搅拌养护条件
机拌标养
理论配பைடு நூலகம்比 δ=
材料名称
水泥
砂
石子1
石子2
水
掺合料
外加剂1
外加剂2
矿粉
每m3用量/kg
w/c+δ
w/c-δ
基准砂率
基准水胶比
试配材料用量（kg）
升用量
基准配料
w/c+δ
w/c-δ
拌和物性能
配比
坍落度(mm)
砂率
拌合物状态
湿表观密度（kg/ m3）
基准
w/c+δ
w/c-δ
力学性能（100×100×100mm3试块）
配比
水胶比
试验日期
试验日期
7d荷载(kN)
7d强度(MPa)
28d荷载(kN)
28d强度(MPa)
基准
w/c+δ
w/c-δ
调整后的配合比（kg/m3）
材料名称
水泥
砂
石子1
石子2
水
掺合料
外加剂1
外加剂2
混凝土施工检验批原始记录填写范例
混凝土施工检验批原始记录填写范例一、项目基本信息项目名称：XX工程施工单位：XX建筑有限公司施工日期：20XX年X月X日二、施工地点地点：XX省XX市XX区XX街道XX号三、检验批信息检验批编号：XX-202X-XXX检验批名称：混凝土施工检验批四、检验批成员检验员：XXX监理员：XXX施工队长：XXX技术负责人：XXX五、检验项目及结果1. 混凝土配合比检验检验项目：混凝土配合比检验结果：符合设计要求，配合比为X：X：X2. 骨料检验检验项目：骨料检验结果：骨料符合规范要求，无明显杂质3. 水泥检验检验项目：水泥检验结果：水泥符合规范要求，标号为XXX4. 砂浆检验检验项目：砂浆检验结果：砂浆符合规范要求，强度达到X MPa5. 混凝土坍落度检验检验项目：混凝土坍落度检验结果：坍落度为X cm，符合设计要求6. 混凝土抗压强度检验检验项目：混凝土抗压强度检验结果：经28天养护，抗压强度达到X MPa，符合设计要求7. 混凝土开裂检验检验项目：混凝土开裂情况检验结果：混凝土无明显开裂，符合规范要求六、施工注意事项1. 混凝土搅拌过程中，应保持搅拌机清洁，避免杂质混入。
2. 施工现场应保持整洁，防止污染混凝土。
3. 混凝土浇筑前，应进行湿润处理，避免过早脱水。
4. 浇筑混凝土时，应采取适当措施防止坍落度过大或过小。
七、总结与签名本次混凝土施工检验批记录完整、准确，符合设计要求和规范要求。
经检验，混凝土质量达到要求，可进行下一步施工工序。
水泥土配合比设计及检验原始记录
水泥土配合比设计及检验原始记录1.实验目的：-确定水泥土配合比设计的基本原则和方法；-学习水泥土配合比设计和检验的基本原理和操作方法。
2.实验仪器和材料：-实验室称量仪；-四个容器；-水泥；-砂子；-水；-土样。
3.实验步骤：3.1配合比设计-将4个容器分别编号为A、B、C、D；-将水泥、砂子、水和土样分别称量好；-将土样倒入容器A中，再依次加入水泥、砂子、水；-对容器A中的混合物进行充分混合，并记录下水泥、砂子和水的重量。
-按照设计原则，调整各个成分的比例，得到不同的配合比。
3.2检验配合比-将容器B、C、D分别按照实际情况进行配合比调整；-对容器B、C、D中的混合物进行充分混合；-采用振动法制备混凝土试件；-将试件放置于恒温湿度室中，等待28天后进行强度测试。
4.实验结果记录：-配合比设计原始记录如下：```容器编号，水泥(g)，砂子(g)，水(g)，土样(g---------，--------，-------，------，-------A，400，800，200，120B，300，900，250，110C，350，700，150，130D，500，600，300，100```-检验配合比的强度测试结果如下：容器编号，28天抗压强度(MPa---------，---------------B，25.C，23.D，27.5.结论：-在本次实验中，通过水泥土配合比设计和检验，得到了不同配合比的混合物，并进行了强度测试；-根据检验结果，容器D的水泥土配合比在28天抗压强度方面表现最佳，达到了27.6MPa；-这些结果将有助于今后水泥土工程的实际应用和设计。
以上是水泥土配合比设计及检验的原始记录，通过实验我们得到了不同配合比的混合物，并对其强度性能进行了测试和评估。
这些实验结果将在实际工程中起到重要的指导作用。
混凝土外加剂试验原始记录
1
精密密度计测得该样品的密度
g/ml
平均值
2
精密密度计测得该样品的密度为
g/ml
g/ml
含固量
次数
称量瓶质量m0(g)
称量瓶加试样质量m1(g)
称量瓶加烘干后试样质量m2(g)
固体含量（%）
平均值（%）
1
2
含气量
试样
集料含气量（%）
仪器测定
含气量（%）
砼拌合物
含气量（%）
集料含气量
（%）
仪器测定
受检混凝土为：水：水泥：砂：石子：外加剂＝
结 论
备 注
减水率、密度、PH值、水泥净浆流动度与含气量为必检项目。
-4.578
-4.676
200
490
-3.677
-3.785
220
490
-4.468
-4.575
218
213
试验试件
28
490
-4.221
-4.326
214
490
-3.521
-3.632
227
490
-3.447
-3.565
240
227
收缩率比（%）
水泥净浆
流动度
序号
用水量（g）
水泥净浆流动度（mm）
贯入阻力值(Mpa)
受检
混
凝
土
一
测试时间(h:min)
贯入压力（N）
贯入阻力值(Mpa)
二
测试时间(h:min)
贯入压力（N）
贯入阻力值(Mpa)
三
测试时间(h:min)
贯入压力（N）
贯入阻力值(Mpa)
混凝土配合比验证原始记录
出厂编号 报告编号
生产单位 砂
细度模数
种类 报告编号
生产单位 石
公称粒径
种类 报告编号
水
种类
外加剂（一）
生产单位 型号
种类 报告编号
外加剂（二）
生产单位 型号
种类 报告编号
掺合料（一）
生产单位 型号
种类 报告编号
掺合料（二）
生产单位 型号
种类 报告编号
设备名称及编号
验证配合比
成型时间
材料名称
水泥
环境条 温度
温度
℃
湿度
％
复核：
成型日 期
7d检测日期
荷载(kN)
强度（MPa）
28d检 平均值 测日期 （MPa）
试验：
平均值 （MPa）
****有限公司
XX.XX/XXXX
记录编号： 样品名称 样品状态
检测依据和方法
设计强度等级
混凝土配合比验证试验原始记录
样品编号 环境条件 温度 ℃ 湿度 ％
设计坍落度（mm级
试验日期 开始时间 结束时间
页码：第 页 共 页
养护方法
拌合方法
二、原材料
水泥
生产单位 品种等级
℃
件 湿度
％
坍落度
和易性
（mm） 粘聚性 保水性
材料用量 （kg/m³）
配合比 （质量比）
容量筒 设备名称及编号
体积 容量筒质量
表观密 （L）
(g)
度试验
砂
石
水
容量筒+混凝土质量(g)
外加剂 外加剂 掺合料 掺合料 （一） （二） （一） （二）
表观密度
平均值 (kg/m3)
配合比设计原始表格
水泥
掺合扩展度（mm）
表观密度（kg/m3）
和易性
①
②
①
②
①
②
①
②
-
-
-
--
四、检验强度，确定试验室配合比（kg/m3）
1．检验混凝土拌合物性能：此项工作按照水胶比发生变化，用水量不变的原则
根据基准配合比，另计算一个小于基准0.05和一个大于基准0.05的水胶比配合比进行试配，试配时各拌L拌合物，检验和易性、坍落度、扩展度等。结果见下表：
3．求出与混凝土配制强度相对应的胶水比
根据28d强度检验结果，用作图法求出与混凝土配制强度（fcu,0）相对应的胶水比值（B/W），见下图
混凝土抗压强度与胶水比关系曲线图
根据上图可知相应于配制强度MPa的胶水比值为：
4．确定最终试验室配合比
按最佳B/W进行计算（表观密度可取基准配合比拌合物实测值(kg/m3）：
第1页共3页黑龙江省预拌商品混凝土试验室用表
混凝土配合比设计检验原始记录
设计检验编号：检验日期：年月日
9．计算砂、石用量
1）按重量法计算：
（1）确定基准配合比：
假定混凝土拌合物表观密度mcp=kg/m3，由mc0+ mf0+ mk0+ms0+mg0+mw0=mcp及βs可得：
ms0=βs(mcp- mc0- mf0- mk0- mw0)=βs（mg0+ ms0）=kg/m3mg0=mg10+mg20
配合比
编号
水泥
掺合料
砂
石
外加剂
水
坍落度(mm)
扩展度(mm)
全新混凝土配合比设计原始记录
南通天和建设工程质量检测有限公司
混凝土配合比设计原始记录
一.原材料
1：水泥：任务单编号品种等级复测强度(Mpa)（3天）2：黄砂：任务单编号细度模数含泥量(%)
3：石子1：任务单编号级配含泥量(%) 石子2：任务单编号级配含泥量（%）
4：外加剂：品种产地减水率（%）掺量(%) 5：粉煤灰：级别超量系数取代水泥百分率(%)
6：矿粉：级别掺量
二．试验室配合比计算：
1、确定试配强度（Mpa）：f cu。
0=f cu。
k+1.645σ
2、计算水胶比：W/C=αa×f ce /f cu。
0 +αa×αb×f ce
3、单位用水量（kg）：
4、单位水泥用量（kg）：
5、选定砂率：
6、取单位容重：
7、计算粗细集料用量（kg）：砂= ；石子1= ；石子2=
8、粉煤灰用量（kg）：
9：外加剂掺量（kg）：
三．试验室初步配合比
3）用料量（kg）：砂的含水率：%；石子的含水率：%
六、强度检验
1、以基准配合比为依据，保持用水量不变，水灰比分别增减0.05，砂率增减1%拌制
2、拌合物试验情况
坍落度（mm）
基准配合比：+0.05配合比：-0.05配合比
粘聚性、保水性：
基准配合比：+0.05配合比：-0.05配合比
表观密度（kg/m3
基准配合比：+0.05配合比：-0.05配合比：
七：试块测定结果：
校核：试验：
证号：证号：。
轻集料混凝土配合比设计记录
试验编号：记录编号：
设计干容重
设计强度等级
设计坍落度
试验环境
试验设备
原
材
料
材料名称
产地品名
品种等级
试验编号
名称
试块
编号
水胶比
砂率（%）
拌和物
外观性能
设
计
配
合
比
设计用量(kg/m3)
试配用量(kg)
设计用量(kg/m3)
试配用量(kg)
设计用量(kg/m3)
试配用量(kg)
强度结果
__h:月日
__d:月日
__d:月日
__d:月日
__h:月日
__d:月日
__d:月日
__d:月日
__h:月日
__ห้องสมุดไป่ตู้:月日
__d:月日
__d:月日
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
荷载KN
强度MPa
校核：试验：试验日期：年月日
混凝土施工原始记录、配合比设计几配合比许可证
1小时强度
3天强度
7天强度
28天强度
混凝土用水量选用表Vg/m3
混凝土砂率选用表
坍落度mm
卵石最大粒径mm
碎石最大粒径mm
水灰比W/C
卵石最大粒径mm
碎石最大粒径mm
10
20
40
15
20
40
10
20
40
15
20
40
10～30
190
170
160
205
185
170
0.4
26～32
25～31
24～30
0.7
36～41
35～40
34～38
39～44
38～43
36～41
监理意见：
试验：复核：技术负责人：质检：
结构部位
技术负责人
施工方法
水灰比
设计强度
坍落度
理论配合比
施工配比
材料技术指标
材料名称
每立方米用量（kg）
材料含水量（%）
每立方米用量（kg）
每盘混凝土（kg）
粒径
容量
比重
级配
材
料
水泥
水
砂
碎（砾）石
掺加剂
重量配比
混合物容重Kg/m3
水
泥
标
号
出厂到使用时间
混合物容重性质
出厂标号
现在实际标号
强度
3d
掺加剂用量
出厂地点
7d
型号
28d
占水泥（%）
试验结论
年月日
监理批复
年月日
混凝土配合比设计表绝对体积法
（砂率法）试-24表
混凝土含气量试验原始记录
混凝土含气量试验原始记录
混凝土含气量试验原始记录
委托单位：XXX
工程名称：新建南昌至赣州铁路客运专线
检验依据：GB/T-2002
规格种类：JKPC-02聚羧酸高性能减水剂（缓凝型）委托编号：
记录编号：
检验日期：
掺量：1.0%
1、骨料含气量
骨料含气量Ag（%）：
1：0.2
2、原材料及配合比
细骨料质量（g）：6000
粗骨料质量（g）：7400
含气量平均值Ag（%）：0.3
材料名称：水、水泥、砂、石、掺合料、外加剂
配合比（kg/m³）：地下水144、P.042.5中砂360、8-16mm骨料303、16-32mm骨料706、JKPC-023.6
3、含气量
混凝土拌和物含气量测定值A0（%）：
1：2.8
2：2.7
3：2.8
含气量平均值A0（%）：2.8
4、混凝土拌合物含气量计算
A = A0 – Ag
结论：混凝土拌和物含气量为2.5%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
23 混凝土配合比设计及试配原始记录(一） 共3页第1页
校核： 主检： 配比名称 (设计、施工要求)
抗渗混凝土（泵送）
C30及P6，坍落度100～120mm 委托编号
HP0700001
样品编号 HP0701001 试验环境条件 温度20±5℃ 湿度＞50％ 检验类别 委托检验 施工方法 机械振捣 收样日期 2007.01.06 检测依据 JGJ55-2000 试配日期 2007.01.08
材料情况 水泥 砂 石子 外加剂 水 膨胀剂 粉煤灰 山东水泥厂 P.O32.5R 安定性合格 预测强度合格 泰安 中砂 μx=2.7 含泥量0.5％ 泥块含量0.3％ 济南 碎石 符合5～25mm 含泥量0.5％ 泥块含量0.3％ 省建科院 NC－4泵送剂 液状 掺量2.5％ 饮用水 省建科院 PNC膨胀剂 粉状 掺量8％ 黃台电厂 Ⅱ级
配合比 计算式
1、计算配制强度fcu，o＝fcu，k+1.645σ＝30.0＋1.645×4.0＝36.6 (MPa) 2、确定水泥28d抗压强度实测值cef
＝32.5×1.10 ≈36 (MPa)
3、计算水灰比W/C=a.cef/(fcu，o+a.bcef
)=0.46×36/(36.6+0.07×0.46×36)=0.44
4、确定用水量mwa=180(kg/m3) 5、计算水泥用量1cm=180／0.44＝409( kg/m3) 6、确定粉煤灰用量：取代率f＝15％，超量系数K＝1.3 mf＝409×15％×1.3＝80( kg/m3) 7、计算膨胀剂用量pm=409(1-15%)×8.0％＝28( kg/m3); 8、计算外加剂用量jm=[409(1-15%)+409×15％×1.3] ×2.5％＝11( kg/m3) 9、实际水泥用量1com=409(1-15%)×（1－8％）＝320 ( kg/m3) 10、确定砂率βs=35% 11、假定混凝土的重量2420 kg/m3得：mg=1171 ( kg/m3) ms=631－(409×15％×1.3／2.2－409×15％／3.1)×2.6＝588( kg/m3)
试件尺寸 100×100×100 （mm） 试配体积 25L/35 L 试配方法 机械搅拌、振实
计 算 配合比
材料名称 水泥 砂 石子 外加剂 水 膨胀剂 粉煤灰 每m3砼材料用量(kg) 320 588 1171 11 180 28 80 重量配合比 1 1.84 3.66 0.03 0.56 0.09 0.25 试配重量(kg) 8.00 14.70 29.28 0.28 4.50 0.70 2.00
拌合物 性 能
坍落度 105 mm 保水性 良好
粘聚性 良好 表观密度 2410 kg/m3 ／ ／ ／ ／
调整情况 不需调整（若调整，写明如何调整？调整后拌合物性能？） 备 注：此计算配合比可作为强度试验用基准配合比。（若经调整，写明调整后配合比） 主要设备 名称、型号 搅拌机 振动台 / / /
设备编号 SB/H-01 SB/H-02 设备状态 正常 正常 24
混凝土配合比设计及试配原始记录（二） 共3页第2页
校核： 主检： 试验配比之一
基准 配合比
材料名称 水泥 砂 石子 外加剂 水 膨胀剂 粉煤灰 每m3砼材料用量(kg) 320 588 1171 11 180 28 80
重量配合比 1 1.84 3.66 0.03 0.56 0.09 0.25
试配重量(kg) 8.00 14.70 29.28 0.28 4.50 0.70 2.00
拌合物 性能 坍落度 105 mm 保水性 良好 试件编号
粘聚性 良好 表观密度 2410 kg/m3 HP0701001－
试验配比之二
计算式 W/C=0.44+0.05=0.49, βs=36%。成型抗渗试件1组。 配合比 材料名称 水泥 砂 石子 外加剂 水 膨胀剂 粉煤灰 每m3砼材料用量(kg) 287 627 1181 10 180 25 72
重量配合比 1 2.18 4.11 0.03 0.63 0.09 0.25
试配重量(kg) 10.04 21.94 41.34 0.35 6.30 0.88 2.52
拌合物 性能 坍落度 120 mm 保水性 良好 试件编号
粘聚性 良好 表观密度 2410 kg/m3 HP0701001
试验配比之三 计算式 W/C=0.44-0.05=0.39, βs=34%。 配合比 材料名称 水泥 砂 石子 外加剂 水 膨胀剂 粉煤灰 每m3砼材料用量(kg) 361 546 1152 12 180 31 90 重量配合比 1 1.51 3.19 0.03 0.50 0.09 0.25 试配重量(kg) 9.02 13.65 28.80 0.30 4.50 0.78 2.25
拌合物 性能 坍落度 100 mm 保水性 良好 试件编号
粘聚性 良好 表观密度 2415 kg/m3 HP0701001
抗压强度
组别 龄期 试压 日期 破坏荷载 (kN) 强度 (MPa) 抗压强度(MPa) 龄期 试压 日期 破坏荷载(kN) 强度 (MPa) 抗压强度(MPa)
一 7d 2007年 1月15 287 28.7 27.3 28d 2007年 2月5
392 39.2
37.4 293 29.3 386 38.6 282 28.2 402 40.2
二 7d 2007年 1月15 241 24.1 22.9 28d 2007年 2月5
336 33.6
31.9 245 24.5 330 33.0
237 23.7 342 34.2
三 7d 2007年 1月15 351 35.1 33.5 28d 2007年 2月5
458 45.8
43.5 347 34.7 460 46.0 360 36.0 455 45.5 25
混凝土配合比设计及试配原始记录（三） 共3页第3页 一、绘制（28d或7d龄期）混凝土强度ƒcu.1－ƒcu,.n与其相对应的灰水比C/W关系曲线
7d灰水比-强度曲线
y = 20.427x - 18.87820253035
22.12.22.32.42.52.62.72.82.93C/Wfcu (Mpa)
28d灰水比-强度曲线y = 22.253x - 13.3630354045
22.12.22.32.42.52.62.72.82.93C/Wfcu (Mpa)
二、通过以上Excel绘制曲线的直线公式计算出混凝土配制强度ƒcu.o所对应的灰水比 C／W＝（36.6＋13.36）／22.253＝2.245 则W／C＝0.45 三、确定与混凝土配制强度ƒcu.o相对应的配合比 1、试配确定的W／C＝0.45
2、确定用水量mwa=180(kg/m3) 3、计算初始水泥用量com=180／0.45＝400( kg/m3) 4、确定粉煤灰用量：取代率f＝15％，超量系数K＝1.3 mf＝400×15％×1.3＝78( kg/m3) 5、计算膨胀剂用量pm=400(1-15%)×8.0％＝27( kg/m3); 6、计算外加剂用量jm=[400(1-15%)+400×15％×1.3] ×2.5％＝10( kg/m3) 7、实际水泥用量1com=400(1-15%)×（1－8％）＝313 ( kg/m3) 7、确定砂率βs=35% 8、假定混凝土的重量2420 kg/m3得：mgo=1178 ( kg/m3) mso=634－(400×15％×1.3／2.2－400×15％／3.1)×2.6＝592( kg/m3) 四、确定设计配合比
①计算混凝土的表观密度计算值ρc.c = mc+mg+ms+ mw +mj+ mf ＝2378( kg/m3) ②确定混凝土表观密度实测值ρc.t＝2410( kg/m3) ③计算混凝土配合比校正系数δ =ρc.t／ρc.c＝1.01 ④校正配合比：不需校正，按上述确定的配合比即为设计配合比 ⑤确定设计配合比mc:mg:ms:mw:mj:mf:mp＝313:1178:592:180:10:78:27 ⑥核对水泥用量的符合性：符合。
校核： 主检：
