自制收音机教程
业余方法DIY电子管FM收音机（转）
业余方法DIY电子管FM收音机（转）我是按制作过程解说一下安装及调试的方法，但希望朋友们制作时要对全部工作心中有数，有些制作不一定按我解说的顺序，也可交叉进行。
改装前的布局改装后的布局一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。
把愿收音机的中、短波天线线圈移动到合适的位置。
增加一个高音喇叭。
按电路图改变波段开关。
用FM波段取代波段开关“拾音”档。
改完后试一下，如果收音正常就进行下一步工作。
二、制作模块1、FM高频头注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。
用铝型材制作高频头的盒子，高频头的盒子又是四连可变的支架。
根据你自己的四连可变电容的安装孔留好电容防震固定的孔。
因为个人的材料、工具不同，具体尺寸和制作方法要因地制宜发挥自己的聪明才智。
高频头的结构及安装图L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。
L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。
L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。
振荡线圈要注意同名端不能搞错，否则不能振荡工作。
由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L2。
圈数2～3.5圈，最终由实际效果决定L2的圈数。
L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。
L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。
L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。
绕好后涂一层硝基清漆固定线圈。
L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。
谐振电容和阻尼电阻也装在中周里面。
线圈磁芯用短波振荡线圈的磁芯。
BPF选用成品的88～108的滤波器，没有也可以不用。
AGF电路装在一块小印板上，靠AGF开关固定在高频头上。
一根导线制作收音机的方法
一根导线制作收音机的方法
制作收音机的方法如下：
1. 准备材料：一根较长的细导线、一个电容器、一个感抗棒/线圈、一个调谐电容器、一个耳机、一个电池。
2. 将细导线的两端剥开一小段，使铜丝露出。
这两段将作为收音机的天线。
3. 将电容器的两个电极分别接在细导线的两端，即天线的露出的铜丝上。
4. 将感抗棒/线圈的两端分别连接到电容器的电极上。
5. 将调谐电容器的一端连接到电容器的另一个电极上。
6. 将耳机的插头插入调谐电容器的另一端。
7. 将电池的正极和负极分别连接到电容器的两个电极上。
8. 调整感抗棒/线圈和调谐电容器的位置，以获得最佳的收音效果。
9. 打开电池开关，用耳机听收音机的声音。
需要注意的是，在制作收音机时，细导线的长度和位置的调整、感抗棒/线圈和调谐电容器的位置调整等对收音效果有重要影响，可以根据实际试验和调整来获得更好的接收效果。

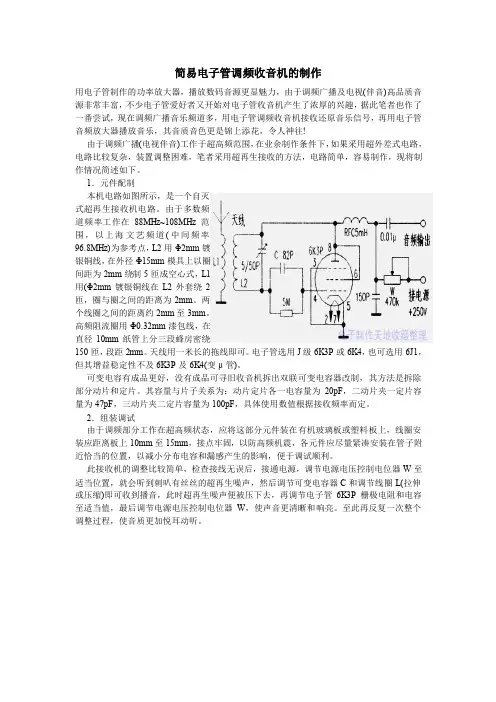

简易电子管调频收音机的制作
简易电子管调频收音机的制作用电子管制作的功率放大器，播放数码音源更显魅力，由于调频广播及电视(伴音)高品质音源非常丰富，不少电子管爱好者又开始对电子管收音机产生了浓厚的兴趣，据此笔者也作了一番尝试，现在调频广播音乐频道多，用电子管调频收音机接收还原音乐信号，再用电子管音频放大器播放音乐，其音质音色更是锦上添花，令人神往!由于调频广播(电视伴音)工作于超高频范围，在业余制作条件下，如果采用超外差式电路，电路比较复杂，装置调整困难，笔者采用超再生接收的方法，电路简单，容易制作，现将制作情况简述如下。
1．元件配制本机电路如图所示，是一个自灭式超再生接收机电路。
由于多数频道频率工作在88MHz~108MHz范围，以上海文艺频道(中间频率96.8MHz)为参考点，L2用Φ2mm镀银铜线，在外径Φ15mm模具上以圈间距为2mm绕制5匝成空心式，L1用(Φ2mm镀银铜线在L2外套绕2匝，圈与圈之间的距离为2mm。
两个线圈之间的距离约2mm至3mm。
高频阻流圈用Φ0.32mm漆包线，在直径10mm纸管上分三段蜂房密绕150匝，段距2mm。
天线用一米长的拖线即可。
电子管选用J级6K3P或6K4，也可选用6J1，但其增益稳定性不及6K3P及6K4(变μ管)。
可变电容有成品更好，没有成品可寻旧收音机拆出双联可变电容器改制，其方法是拆除部分动片和定片。
其容量与片子关系为：动片定片各一电容量为20pF，二动片夹一定片容量为47pF，三动片夹二定片容量为100pF，具体使用数值根据接收频率而定。
2．组装调试由于调频部分工作在超高频状态，应将这部分元件装在有机玻璃板或塑料板上，线圈安装应距离板上10mm至15mm，接点牢固，以防高频机震，各元件应尽量紧凑安装在管子附近恰当的位置，以减小分布电容和漏感产生的影响，便于调试顺利。
此接收机的调整比较简单，检查接线无误后，接通电源，调节电源电压控制电位器W至适当位置，就会听到刺叭有丝丝的超再生噪声，然后调节可变电容器C和调节线圈L(拉伸或压缩)即可收到播音，此时超再生噪声便被压下去，再调节电子管6K3P栅极电阻和电容至适当值，最后调节电源电压控制电位器W，使声音更清晰和响亮。

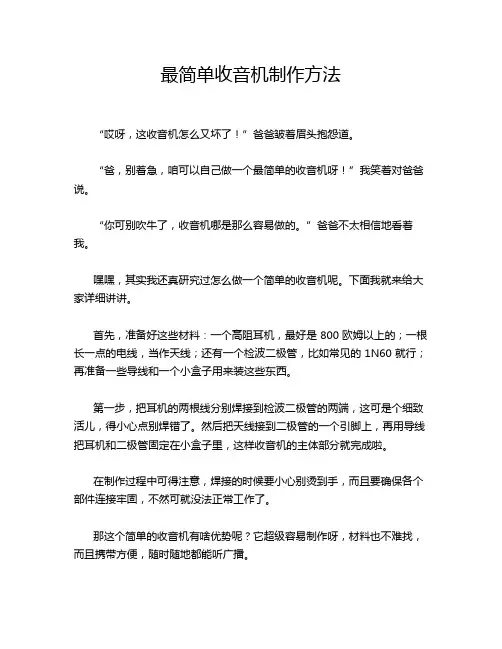

最简单收音机制作方法
最简单收音机制作方法“哎呀，这收音机怎么又坏了！”爸爸皱着眉头抱怨道。
“爸，别着急，咱可以自己做一个最简单的收音机呀！”我笑着对爸爸说。
“你可别吹牛了，收音机哪是那么容易做的。
”爸爸不太相信地看着我。
嘿嘿，其实我还真研究过怎么做一个简单的收音机呢。
下面我就来给大家详细讲讲。
首先，准备好这些材料：一个高阻耳机，最好是 800 欧姆以上的；一根长一点的电线，当作天线；还有一个检波二极管，比如常见的 1N60 就行；再准备一些导线和一个小盒子用来装这些东西。
第一步，把耳机的两根线分别焊接到检波二极管的两端，这可是个细致活儿，得小心点别焊错了。
然后把天线接到二极管的一个引脚上，再用导线把耳机和二极管固定在小盒子里，这样收音机的主体部分就完成啦。
在制作过程中可得注意，焊接的时候要小心别烫到手，而且要确保各个部件连接牢固，不然可就没法正常工作了。
那这个简单的收音机有啥优势呢？它超级容易制作呀，材料也不难找，而且携带方便，随时随地都能听广播。
记得有一次，我们一家人去郊外野餐，我就带上了我自己做的这个收音机。
到了地方，我把天线拉出来，哇，居然真的收到了广播信号，大家都特别惊喜。
“哇，真的能听到广播呢！”妈妈开心地说道。
“这也太神奇了吧！”爸爸也忍不住感叹。
我们一边享受着野餐的美味，一边听着收音机里传来的各种有趣的节目和新闻，感觉特别惬意。
这就是它的实际应用效果呀，虽然很简单，但是却能给我们带来很多欢乐和便利。
怎么样，是不是很有意思呀？大家也可以动手试试哦，说不定还能发现更多的乐趣呢！相信只要你按照步骤认真去做，一定能成功做出属于自己的简单收音机！别再犹豫啦，赶紧行动起来吧！。
收音机制作方法
收音机制作方法简介收音机是一种用于接收无线电广播信号的设备。
它是由电子元件组成的复杂电路，可以将无线电信号转换成可听的声音。
本文将介绍如何制作一个简单的收音机。
材料准备在开始制作收音机之前，需要准备以下材料：1.半导体收音机集成电路（IC）2.电容3.可调电感4.变容二极管5.电解电容6.电阻7.频率调谐器8.扬声器9.开关10.电源11.小电线12.电路连接板步骤第一步：制作电路连接板首先，我们需要准备一个空白的电路连接板。
在板上打孔，并使用导线连接各个元件。
请确保导线连接牢固，不会松动。
第二步：连接电容和电阻将电容和电阻连接到电路连接板上。
这些元件将帮助我们调整收音机的频率和音量。
请参考元件的规格表进行正确连接。
第三步：连接可调电感和变容二极管可调电感和变容二极管是调谐收音机频率的关键元件。
将它们连接到电路连接板上，并确保连接正确。
第四步：连接收音机集成电路现在是时候将收音机集成电路连接到电路连接板上了。
请确保连接正确，并注意不要损坏电路芯片。
第五步：连接扬声器和开关将扬声器和开关连接到电路连接板上。
这些元件将帮助我们控制收音机的音量和开关机。
第六步：连接电源最后，将电源连接到电路连接板上。
这可以是干电池或适配器。
请确保极性正确，并注意安全。
调试和测试完成上述步骤后，我们的收音机就制作好了。
但在使用之前，我们需要进行一些调试和测试。
调试电路连接使用万用表或电路测试仪检查电路连接是否正确。
确保没有短路或导线错连的问题。
测试收音机功能使用天线接收信号，并打开收音机。
调整可调电感和变容二极管来获得最佳的接收效果。
试听各个频道，确保收音机能够正常接收和播放声音。
调整音量和开关测试扬声器和开关的功能。
确保可以调整音量，并能够成功开关收音机。
结论制作一个简单的收音机并不复杂，只需要一些基本的电子元件和耐心。
通过跟随上述步骤，您可以成功制作一个能够接收无线电广播信号的收音机。
希望这篇文档对您有所帮助。
中学生简易收音机制作方法
中学生简易收音机制作方法嘿，大家好！今天咱们来聊聊怎么自己动手做一个简易的收音机，听起来是不是很酷？想想看，自己动手造个收音机，然后一边享受美妙的音乐，一边为自己的动手能力自豪，简直不要太赞！这可不是难事，咱们一点一点来，保证你听了也会想试试！咱们需要准备一些材料。
别担心，不用什么高级设备，咱们要用的材料都很简单，普通到你随便翻翻家里的抽屉就能找到。
准备一根铜线，越长越好，这可是咱们收音机的“神经”哦。
还有一个旧耳机，没事的时候可以把耳机用在收音机上，听听广播，简直是一举两得。
找一个小塑料瓶，最好是那种透明的，能让你清楚看到里面的东西。
别忘了，咱们还需要一个小电池，没错，就是那种常见的AA电池。
好了，准备工作搞定，咱们开始动手！拿出那根铜线，找个地方把它卷成一个小圈，尽量卷得紧一点，像把它捆起来的样子。
你想啊，这个小圈就是咱们的天线，越大越好，能接收到更多的电波。
然后，把这根铜线的另一端连接到电池的正极上，别问我怎么连接，随便用点胶水或者胶带固定一下就行。
咱们要把耳机的线拆开，露出里面的两根细线。
小心翼翼地，别把它们弄断了哦。
这两根线分别是正负极，咱们把它们连接到电池的另一端，确保它们的连接是牢固的。
听着，有点像做科学实验吧？玩得就是这个劲儿，别着急，慢慢来。
咱们把那小塑料瓶放在旁边，准备好要把收音机的其他部分放进去。
小瓶子里可以放点小东西，比如小铁片之类的，增加一下电波的接收能力。
然后，把之前准备的铜线圈放进瓶子里，确保它是可以自由转动的。
这样就能提高收音机的灵敏度，接收信号时更稳当。
咱们来调试一下，拿着这个自制的小收音机，试着调整铜线圈的位置。
可能开始的时候听不到什么，但慢慢地你会发现，有些微弱的声音开始传来，嘿，那就是广播的信号！调节一下耳机的线，调一调那个小圈的位置，声音渐渐变清晰了。
是不是有种“啊哈”的感觉，成功就在眼前！听到广播的时候，心里那个乐呀！就像一只小鸟在空中自由飞翔，真是美妙得不得了。
收音机的制作方法
收音机的制作方法
收音机的制作方法如下：
材料：
1. 铜线
2. 立方电容器
3. 变压器
4. 硅晶体管
5. 碳酸锂电池
6. 集成电路
步骤：
1. 制作天线：将一根铜线拉直，长度约为1米，两端加上一个弯曲成U形的铜片，做成一个蝴蝶结形状，用胶布固定。
2. 制作调谐电路：将立方电容器连接到变压器的两端口上，可以通过旋转立方电容器来调节频率。
3. 制作放大电路：将硅晶体管和集成电路按照电路图连接，可使用面包板连接。
4. 连接电源：连接一节碳酸锂电池作为电源，为了保护电路板不被电池烧坏，需要在电路板上连接一个开关。
5. 测试：连接天线使其立起来，调节立方电容器的旋钮来调节频率，如果能收到电台信号，就说明收音机制作成功。
备注：制作收音机需要具备一定的电子制作能力和知识，需要小心操作以避免电击等危险。
建议初学者从简单易懂的电路制作开始，逐步提高技能。
收音机的原理与制作
收音机的原理与制作收音机是我们日常生活中常见的电子设备之一，它能够接收和播放无线电广播信号。
本文将向大家介绍收音机的原理和制作过程，让我们一起来了解如何制作一款自己的收音机吧。
收音机的原理收音机接收无线电广播信号，其原理主要包括电磁波的传播和接收。
无线电波是电磁波的一种，它可以在空间中传播，并且可以通过空气、真空或其他介质传输。
当无线电波遇到收音机的天线时，它们会在天线中产生感应电流，这个电流经过放大和调解后，最终成为我们可以听到的声音信号。
收音机的制作制作收音机需要以下步骤：1、选择元器件收音机需要一些基本的元器件，如天线、电阻、电容、二极管、三极管和扬声器等。
在选择这些元器件时，需要注意它们的参数和性能，以确保收音机的稳定性和可靠性。
2、组装电路将选好的元器件按照一定的电路图进行组装，构成完整的收音机电路。
在这个过程中，需要确保每个元器件都正确连接，并且连接的顺序也要正确无误。
3、调试收音机当电路组装完毕后，需要进行调试以确保收音机能够正常工作。
这个过程中，可以通过调整元器件的参数或改变电路的连接方式来优化收音机的性能。
收音机的调试需要借助一些工具，如示波器、万用表和信号发生器等。
通过这些工具可以检测电路中的电压、电流等参数，以及测试收音机的灵敏度和选择性等指标。
实践：制作自己的收音机为了加深大家对收音机的理解，下面提供一个简单的实践方案。
这个方案将介绍如何制作一个简单的矿石收音机，让我们一起来动手吧。
1、准备材料（1）一块灵敏的矿石（如方铅矿）（2）一根单芯铜线（直径约1mm）（3）一对耳机或小型扬声器（4）绝缘胶带和裁纸刀（5）一些文具夹和胶水2、制作天线将单芯铜线的一端缠绕在矿石上，另一端连接到耳机或扬声器的地线。
3、制作“RF”电路在距离矿石约3cm的地方用文具夹固定铜线，这样就形成了一个简单的“RF”（射频）电路。
4、连接耳机或扬声器将耳机或扬声器的地线与“RF”电路的一端相连，另一端连接到矿石上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开始打耳机和电源的插孔。（用烧烫了的钻头更好钻孔） 同样放进去看看，正好。 通上电源试试。 为了让各个触点能更好的绝缘所以我用蜡油滴上了。倒霉的蜡烛 开烧。（天线部分要着重注意） 用一个小开关代替控制板上的开关。在盒子的上方开天窗。 接好电线备用。并把电路板放进盒子里用热熔胶固定。 开始接天线吧！找一大截网线。要绕成螺旋形的。 今天累了休息明天继续。。。。（听着这个收音机睡得）。。。。。 晚上想了想，加个电池吧！于是今天的工作又开始了。。找了一块电池， 开了膛，接了线。 用热熔胶固定＋绝缘。否则 boon！！！
自制收音机教程
前些日子从姥姥家要的一个收音机被我和妹妹弄坏了。现在又放了暑假， 前天晚上从管子了翻了出来，昨晚就开始筹备工具想开工了，于是想给大家 发个教程吧！ 如何给坏掉了的收音机安个家。 本次 DIY 需要的工具与材料： 1、钳子 1.坏掉的收音机 2、改锥 2.眼镜盒 3、钻头 3.电池 4、蜡烛 4.喇叭
哦天呀，太大了。发挥极客精神用塑料补上点。 O（∩_∩）O 哈哈~不错。大家可要小心啊！后来我觉得不美观就扒成裸 的了。 下面是控制面板的安装。去掉了绿色的和白色的线。延后用线延长了一 些。 控制板 安装与固定 合上盖子粘上胶布。 本次 DIY 教程到此结束，以下是测试和展示过程： 这是充电线刀 5.电源适配器 6、胶水 6.导线 7、镊子 7.耳机插头 8、 测量工具 8. 开关 材料： 准备好工具加工眼镜盒 用针把右边的磁铁剥掉，并用烧过的钢尺把四个支架削去 3/2。 测量好收音机音量开关的位置并用烧烫的钢尺烫出孔来。 烫完后用细砂纸打磨一下。手上打陀螺弄了个泡，疼啊！ 把电路板放进去试试看。
接到板子上，固定住。注意这里有一些改动。如另一张图： 接着把电池固定到眼镜盒里。 请大家从新接个充电口或是用烙铁还在插 头的触点。 找了一个音频座处理干净。准备接在天线上。 打孔，固定。 外边看看 拆个手机，取个喇叭。 接好电线，固定在板子上。（热熔胶） 把可变电容的旋钮拆下来。 做一个延长的杆。看晶莹剔透的 AB 胶。 用胶把它粘在可变电容的轴上。 接着在壳子上开天窗。（大一点）先测量哦！
全副武装： 天线特写： FM 播放中： AM 播放中：
