电子产品装配常用工具及材料

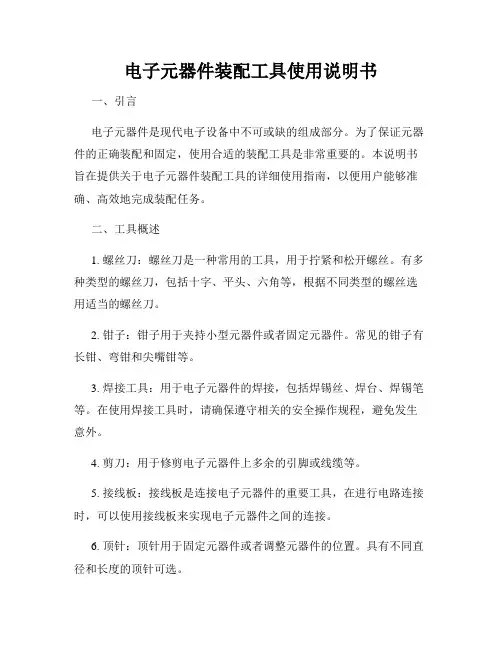

电子元器件装配工具使用说明书
电子元器件装配工具使用说明书一、引言电子元器件是现代电子设备中不可或缺的组成部分。
为了保证元器件的正确装配和固定，使用合适的装配工具是非常重要的。
本说明书旨在提供关于电子元器件装配工具的详细使用指南，以便用户能够准确、高效地完成装配任务。
二、工具概述1. 螺丝刀：螺丝刀是一种常用的工具，用于拧紧和松开螺丝。
有多种类型的螺丝刀，包括十字、平头、六角等，根据不同类型的螺丝选用适当的螺丝刀。
2. 钳子：钳子用于夹持小型元器件或者固定元器件。
常见的钳子有长钳、弯钳和尖嘴钳等。
3. 焊接工具：用于电子元器件的焊接，包括焊锡丝、焊台、焊锡笔等。
在使用焊接工具时，请确保遵守相关的安全操作规程，避免发生意外。
4. 剪刀：用于修剪电子元器件上多余的引脚或线缆等。
5. 接线板：接线板是连接电子元器件的重要工具，在进行电路连接时，可以使用接线板来实现电子元器件之间的连接。
6. 顶针：顶针用于固定元器件或者调整元器件的位置。
具有不同直径和长度的顶针可选。
7. 清洁工具：为了保持元器件的清洁和正常运行，可以使用清洁工具，如清洁剂和刷子等。
三、工具的正确使用方法1. 螺丝刀的使用：a) 根据螺丝的类型，选用适当的螺丝刀。
正确匹配螺丝刀大小，并确保螺丝刀刀头与螺丝槽贴合。
b) 轻轻旋转螺丝刀，逆时针松开螺丝；顺时针旋转螺丝刀，拧紧螺丝。
注意力度要适中，避免损坏螺丝或元器件。
2. 钳子的使用：a) 根据需要，选择合适的钳子类型。
确保钳子的夹持部分与元器件贴合，夹持力要适度。
b) 使用钳子时要小心，避免直接夹持元器件的引脚或线缆，以免造成损坏。
3. 焊接工具的使用：a) 在使用焊接工具前，请确保工作环境通风良好，避免吸入有害气体。
b) 需要耐高温的工作服、手套和护目镜等防护装备，以确保人身安全。
c) 使用焊锡笔进行焊接时，将笔尖与元件的焊脚接触，同时将焊锡丝靠近焊脚，待焊锡熔化后将其迅速移开。
d) 在焊接完毕后，用清洁剂将焊接区域清洁干净，确保焊接质量和元器件的正常工作。
计算机组装必备工具清单
计算机组装必备工具清单在进行计算机组装前，我们需要准备一系列的工具，以确保整个组装过程的顺利进行并保证组装后的机器的质量和性能。
下面是计算机组装必备工具的清单。
1.螺丝刀和螺母刀螺丝刀和螺母刀是组装计算机必备的基础工具。
它们用于拧紧和松开各种类型的螺丝和螺母。
选择一个符合标准尺寸的螺丝刀和螺母刀，以确保能够适用于不同的组件。
2.电工胶带电工胶带是一种必备的绝缘材料，用于修补和固定电线。
在计算机组装过程中，我们需要通过电工胶带将各种电线固定在合适的位置，以保证线路的整齐和安全。
3.镊子镊子是用于在狭小的空间中操作的工具。
在计算机组装过程中，我们常常需要安装小巧的零部件，如连线起内存插槽等。
镊子可以帮助我们更好地进行这些细致的操作。
4.排线剪刀排线剪刀是一种专门用于剪断和修剪电脑内部排线的工具。
在组装计算机时，经常需要修剪电源线、数据线、风扇线等各种长度不一的排线。
排线剪刀的设计使得我们可以轻松地剪断并修整这些排线。
5.散热膏和刮刀散热膏是一种用于在CPU和散热器之间提供热传导的材料。
在组装计算机时，我们需要将散热膏涂抹在CPU上，并使用刮刀均匀分布。
这样可以提高CPU的散热性能，从而保护CPU的安全性和稳定性。
6.数码测试仪器数码测试仪器是一种用于检测电子设备功能和参数的工具。
在计算机组装过程中，我们需要通过使用数码测试仪器来确认每个组件的工作状态和性能，以便及时发现和解决问题。
7.吸尘器和喷气罐吸尘器和喷气罐是用于清洁计算机内部和外部的工具。
在组装计算机之前，我们需要确保各个组件的清洁度，以减少灰尘和杂物对计算机性能的影响。
吸尘器可以用于清理主板、显卡等内部零部件，而喷气罐则可以用于吹扫主板上的灰尘和细小的杂物。
8.螺丝批套装螺丝批套装是一套包含不同类型和尺寸螺丝批的工具组合。
在组装计算机时，我们需要使用不同类型和尺寸的螺丝批，以便适应不同的组件和螺丝。
9.弹簧夹和吸盘弹簧夹和吸盘是在组装过程中握持和固定组件的工具。
电子产品装配常用工具
24
电烙铁的分类：
（1）根据传热方式分，可分为 内热式电烙铁 外热式电烙铁
（2）根据用途分，可分为 恒温电烙铁 吸锡电烙铁 防静电电烙铁 自动送锡电烙铁 感应式烙铁（又称速烙铁，俗称焊枪）
3
1．普通工具
指既可用于电子产品装配，又可用于其它 机械装配的通用工具。常用的有：
螺钉旋具（也称螺丝刀，俗称改锥或起子）
尖嘴钳
斜口钳
钢丝钳
剪刀
镊子
扳手
手锤
锉刀
4
一字取和十字取图片
图 一字形螺钉旋 具
图 十字螺钉旋具
5
电批、风批及自动螺钉旋具图片
图 电批、风批
图 自动螺钉旋具
6
图 尖嘴钳
7
斜口钳图片
25
内热式电烙铁结构图片
图 内热式电烙铁
26
外热式电烙铁结构图片
图 直立型外热式电烙铁
图 T形外热式电烙铁
27
烙铁头形状的图片
图 烙铁头的形状
28
（1）内热式电烙铁的组成和特点：
组成：内热式电烙铁由烙铁芯、烙铁头、 弹簧夹、连接杆、手柄、接线柱、电源线及 紧固螺丝等部分组成。
特点：其热效率高（高达85％～90％） ，烙铁头升温快、体积小、重量轻；但使用 寿命较短(与外热式的相比)。内热式电烙铁 的规格多为小功率的，常用的有20W、 25W、35W、50W等。
31
磁控恒温烙铁图片
图 磁控恒温烙铁
32
调温恒温电烙铁、防静电焊台图片
图 调温恒温电烙铁(吸锡及防静电焊台)
第3章电子产品装配常用工具及材料资料
31
3.2.2烙铁头的选择与修整 烙铁头一般用紫铜制成，在焊锡的润湿性和 导热性方面性能非常好。但它有一个最大的 弱点是容易被焊锡腐蚀和氧化。烙铁头形状 的图片
32
33
• 选择烙铁头的依据是应使它的接触面积与焊 接处的面积相匹配，如图3-20
34
• 2.修整与镀锡 • 修整：粗锉刀→细锉刀→细砂纸 • 镀锡：浸松香水→烙铁通电→烙铁头上锡
没有差别，最简单的判断方法是把烙铁头去靠近磁铁，如果 两者之间有吸合磁力，说明烙铁头表面渗镀了铁镍，则是长 寿型烙铁头；反之、则是普通型烙铁头。
20
• （3）手柄部分。电烙铁的手柄部分是直接同操作 人员接触的部分，它应便于操作人员进行灵活、舒 适地操作。手柄一般由木料、胶木或耐高温塑料加 工而成，通常做成直式和手枪式两种形状。
6
1.无感改锥
• 无感改锥是增强型超硬尼龙材质、不易磨 损、高绝缘、无感、无磁。主要用于调节 电感、中周、磁性磁心、可变电容等调试。
7
2.带试电笔的改锥
8
3.半自动螺钉旋具
• 半自动螺钉旋具又称半自动改锥，半自动改锥具有顺旋、 倒旋和同旋三种动作方式。当开关置于同旋档时，相当于 一个普通改锥；当开关置于顺旋或倒旋位置时；用力顶压 旋具，旋杆即可连续顺旋或倒旋。
电路来控制开关的接通和关断。当烙铁的温度低
于设定的温度时开关接通，电烙铁加电升温；当
烙铁的温度达到设定温度时开关断开，电烙铁断
电。
24
• (2)温度固定的恒温电烙铁 烙铁头内装有温度控制装置， 通过控制通电时间而实现对温度的控制，核心是装在烙铁 头内的强磁体传感器，其特性是在温度达到某一点时磁性 消失。
8W以上大电阻器等 400～550 汇流排、金属板等 500～630
电子技术工艺基础(项目五)常用装配工具
6 图5-3 钟表螺丝刀
知识1 常用手工工具
7
4． 无感螺丝刀
无感螺丝刀应用于电子产品中 电感类元件磁芯的调整，它一般采 用塑料、有机玻璃等绝缘材料和非 磁性物质组成，这样可避免在调整 磁芯时因人体感应而造成调整不准 的现象产生。无感螺丝刀的外形如 图5-4所示。
十字形螺丝刀的刀口出现损坏时，可用小方锉 修磨。
图5-2 十字形螺丝刀
知识1 常用手工工具
3． 钟表螺丝刀
钟表螺丝刀是一种小型的螺丝刀，主要用于紧固 和拆卸较小的螺钉。钟表螺丝刀的刀口有一字形、十 字形、六角形等形状；钟表螺丝刀的手柄有金属、塑 料等材质。
钟表螺丝刀的规格是以刀头的直径来表示的，这 与普通螺丝刀不同。常用的规格有0.8 mm、1 mm、 1.2 mm、1.4 mm、1.6 mm、1.8 mm、2 mm、2.3 mm 等。
图5-10 钢丝钳
知识1 常用手工工具
14
5． 剥线钳
剥线钳是一种专用钳具，它可对绝缘导线（如 塑料电线）的端头绝缘层进行剥离，如图5-11所示。
剥线钳上有一个用来切开绝缘层的刀口，刀口 上有大小不同的若干个凹形切口。使用时，应根据 所剥导线的粗细来选择适合的凹形切口位置，使剥 线钳在初期夹紧时，该切口刚好将绝缘层切开但不 损伤里面的导线，继续用力夹紧，便可将绝缘层从 导线上拔出一段。
1
第 一 篇
电 子 技 术
微 积 分
工 艺 基 础
目录页
2
CONTENTS PAGE
项目五 常用装配工具
22480-项目电子产品整机装配工具和检测仪器[精制材料]
![22480-项目电子产品整机装配工具和检测仪器[精制材料]](https://img.taocdn.com/s3/m/b76e75dfa8956bec0875e330.png)
Page 20
实操应用
3．螺钉防松的方法
① 加装垫圈。 ② 使用双螺母。 ③ 使用防松漆。
Page 21
实操应用
4．导电螺钉的使用
Page 22
实操应用
知识2 电子产品整机装配需要使用的 检测仪器
1.2.1 万用表
万用表是一种应用最广泛的测量仪器， 可以用来测量直流电流、直流电压、交流 电流、交流电压、电阻和晶体管直流电流 放大系数等物理量。
Page 38
实操应用
1．数字示波器
Page 39
实操应用
Page 40
图1.11 UT81A数字示波器的外形
实操应用
2．双踪示波器
（1）双踪示波器的基本操作方法
使用示波器测量信号可按照3个基本步 骤进行：基本调节、显示校准和信号测量。
Page 41
实操应用
（2）使用示波器测量具体信号的方法
⑤ 使用测试探针时，手指应在保护装 置的后面。
Page 35
实操应用
⑥ 与其他仪器和电路进行连接时，先
连接公共测试导线，再连接带电的测试导 线；切断连接时，则先断开带电的测试导 线，再断开公共测试导线。
Page 36
实操应用
⑦ 测试电阻、导线和铜箔的通断性、 二极管或电容以前，必须先切断电源再进 行测试。
若万用表工作异常，请勿使用，因为 此时保护设施可能已遭到损坏。
Page 33
实操应用
③ 切勿在任何端子和地线间施加超出
万用表上标明的额定电压，在超出30V交 流电均值，42V交流电峰值或60V直流电时 使用万用表，请特别注意安全。
Page 34
电子产品组装作业指导书(通用版)
电子产品组装作业指导书(通用版)目标本指导书的目标是提供一份通用的电子产品组装作业指导，以帮助操作人员正确组装电子产品。
准备工作在开始组装作业之前，请确保你已经准备好以下材料和工具：- 电子产品组装所需的所有零件和配件- 螺丝刀和扳手- 电线和焊接工具（如果需要焊接）- 使用说明书和装配图纸（如果有）组装步骤步骤一：准备工作台在开始组装前，请确保你有一个整洁平整的工作台，并保持周围环境的清洁。
步骤二：阅读使用说明书阅读所提供的使用说明书，并确保你理解了每个步骤和相关安全注意事项。
步骤三：组装零件1. 将所需的零件和配件按照使用说明书上的装配图纸进行分类和排序。
2. 按照装配图纸的指示，逐步组装电子产品。
确保每个零件正确连接，并紧固螺丝。
3. 如果需要焊接，请按照使用说明书上的焊接图纸进行操作。
确保焊接点牢固可靠，不出现接触不良或短路情况。
步骤四：检查和调试1. 组装完成后，仔细检查每个连接和螺丝是否牢固，确保没有松动的部件。
2. 根据使用说明书的要求，进行电池安装、电源接通等调试工作。
3. 运行一次产品的自检程序（如果有），确保各个功能正常工作。
安全注意事项在组装电子产品的过程中，请务必遵守以下安全注意事项：- 保持工作区域整洁、干燥，并远离易燃和易爆物品。
- 确保所有电源都已关闭，并在开始组装前拔掉所有电线。
- 注意防止静电干扰，使用防静电手套或使用带地线的工作台。
- 若有必要进行焊接操作，请佩戴适当的防护眼镜和手套，并确保焊接区域通风良好。
- 注意正确使用工具，避免受伤。
总结本作业指导书提供了一份通用的电子产品组装指导，帮助操作人员正确组装电子产品。
在操作过程中请确保遵守安全注意事项，如果有问题请及时查看使用说明书或与相关专业人士联系。
祝你顺利完成组装作业！_注：文档内容仅供参考，请实际操作时以具体使用说明书为准。
_。
电子产品装配工具使用说明书
电子产品装配工具使用说明书一、工具介绍在电子产品的制造和维修过程中，合适的装配工具是必不可少的。
本说明书将为您介绍一些常用的电子产品装配工具，包括其名称、用途和正确使用方法，以确保您能够正确高效地使用这些工具。
二、螺丝刀1. 型号：PH0002. 用途：用于拧紧或松开小型螺丝，如手机、电脑等设备内部的螺丝。
3. 使用方法：将螺丝刀插入螺丝孔，逆时针旋转松开螺丝，顺时针旋转拧紧螺丝。
使用时要注意施加适当的力量，避免将螺丝刀滑脱或损坏螺丝。
三、吸盘1. 型号：2.5cm直径2. 用途：用于取下手机或平板电脑屏幕，可避免直接用手接触屏幕造成指纹和污渍。
3. 使用方法：将吸盘紧贴在屏幕上，用手指轻轻按下吸盘中心，然后缓慢提起吸盘，屏幕将随之脱离设备。
使用时要确保吸盘与屏幕紧密贴合，以便更好地吸附和拆卸屏幕。
1. 型号：细尖直镊2. 用途：用于精确操作电子元件，如捏取小型组件、连接线缠绕等。
3. 使用方法：握住镊子手柄，将细尖对准所需操作的物件，轻轻夹紧或拉动即可。
使用时要注意调整力度，以避免损坏物件。
五、线缆剥离工具1. 型号：61012. 用途：用于剥离电子产品内外的绝缘层，以便进行线缆的连接和修理。
3. 使用方法：将线缆插入剥离工具的切口，用力夹紧并沿着线缆旋转，使刀片切割绝缘层。
然后用手轻轻剥离绝缘层，暴露出内部的线缆。
在使用过程中要小心操作，避免割伤手指。
六、焊接工具1. 型号：TS100电烙铁2. 用途：用于进行电子产品元件的焊接和解焊操作。
3. 使用方法：先将烙铁连接到电源上，并待烙铁热度达到适宜的焊接温度后，将焊锡涂抹在焊点上。
然后将焊丝（或元件）与焊点接触，并轻轻触碰烙铁头，使焊锡熔化后固定元件。
使用时要注意避免烙铁过热，以免损坏元件。
1. 型号：502胶水2. 用途：用于固定电子产品中的零部件，如固定线缆、粘贴元件等。
3. 使用方法：将胶水挤出适量放在需要固定的位置，然后将两个物体紧密贴合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、改锥（螺丝刀、起子）
➢标准名称：螺钉旋具 ➢作用：专用于拧螺钉 ➢有“╋”字形和“━” 字形两种 ➢有不同的规格 ➢手柄绝缘 ➢有些改锥头有磁性，便 于安装小螺钉
◆无感改锥
◆带电笔的改锥 ◆自动螺钉旋具
三、小工具 1. 镊子 2. 小刀和锥子 3. 集成电路起拔器
§3.2 焊接工具 电烙铁是手工焊接的主要工具，选择合适的烙铁并合 理地使用它，是保证焊接质量的基础。
第三章 电子产品装配常用工具及材料
§3.1 电子产品装焊常用五金工具
一、钳子 1. 斜口钳、桃口钳：用于剪断元器件的引出线、导线 或其它金属、塑料物件。
2. 平口钳：小平嘴钳钳口平直，可用于弯曲元器件 的管脚或导线。因其钳口无纹路，所以，对导线拉 直、整形比尖嘴钳适用。但因钳口较薄，不易夹持 螺母或需施力较大部位。
热风拆焊台CT-850K
白光焊台936
6. 电烙铁的合理选用
三、烙铁头的形状及修整 1. 烙铁头的形状
2. 烙铁头的修整和镀锡
3. 电烙铁的灵活使用
➢烙铁头越长，温度越低； ➢烙铁头越粗，温度越低； ➢自制特殊用途的烙铁头，满足不同的需求。
§3.3 焊接材料
焊接材料包括焊料（焊锡）和助焊剂（焊剂）
注意： ➢内热式电烙铁：具有发热快，重量轻、耗电省、体积 小、热利用率高等特点。常用规格有20W、50W等几 种。由于它的热效率高，20W就相当于40W左右的外 热式电烙铁，其阻值约为2.5kΩ，温度可达350℃。 ➢外热式电烙铁常用规格有25W、45W、75W、100W 等几种，45W电烙铁的阻值约为1 kΩ 。 ➢供电：220VAC。
一、焊料 ➢焊料是易熔金属，熔点应低于被焊金属； ➢具有导电性； ➢凝固后有一定的机械强度； ➢焊料按成份可分为锡铅焊料、银焊料、铜焊料等 。在一般电子产品装配中，主要采用铅锡焊料，俗 称焊锡。
1. 铅锡合金焊锡
➢锡（Sn）是一种软质低熔点金属。熔点为232℃，导 电率为12.1mm/Ω·mm2。金属锡在高于13.2℃时为银 白色，低于13.2℃时呈灰色，低于–40℃时变为粉末。 纯锡质脆，机械性能差。 ➢铅（Pb）是一种浅白色软金属，熔点为327.4℃，导 电率为7.9 mm/Ω·mm2。铅属于对人体有害的重金属， 在人体中积蓄能引起铅中毒。纯铅的机械性能也很差。 ➢铅锡按不同比例进行熔合成铅锡合金焊料。
共晶焊锡 在图中，T为共晶点，对应的锡铅含量为锡是61.9%， 铅是38.1%，称为共晶合金。它的熔点最低，为183℃， 是锡铅焊料中性能最好的一种，它有如下特点：
➢低熔点，使焊接时加热温度降低，可防止元器件损坏。 ➢熔点和凝固点一致，可使焊点快速凝固，不会因半熔 状态时间间隔而造成焊点结晶疏松，强度降低。这一点 对自动焊接尤为重要，因为自动焊接传输中不可避免出 现地振动。 ➢流动性好，表面张力小，有利于提高焊点质量。 ➢强度高，导电性好。 ➢共晶焊锡在电子产品装配中得到广泛应用。
一、电烙铁的分类
➢按加热方式分类：直热式、感应式、气体燃烧式。 ➢按功能分类：单用式、两用式、恒温式、吸锡式等。 ➢按电烙铁的功率分类：20W、25W、30W、35W、 45W、50W、75W、100W、150W、200W、300W等 多种。
二、电烙铁的结构
1. 直热式电烙铁 直热式电烙铁可分为内热式和外热式两种。 直热式电烙铁主要由发热元件、烙铁头、手柄、接 线柱等四部分组成。如图所示。
➢发热元件：发热元件是电烙铁中的能量转换部分。俗 称烙铁芯子。它是将镍铬发热电阻丝缠在云母、陶瓷等 耐热、绝缘材料上制造而成。 ➢烙铁头：烙铁头主要进行能量存储和传递，一般用紫 铜制成。在使用中，因高温氧化和焊剂腐蚀会变得凸凹 不平，需经常修整。（普通头和长寿烙铁头） ➢手柄：一般用木料或胶木制成。 ➢接线柱：这是发热元件同电源线的连接处。一般电烙 铁有三个接线柱，其中一个是接金属外壳的，接线时应 用三芯线将外壳接保护零线。
2. 焊锡的物理性能及杂质影响
3.常用焊锡
焊锡丝的形状
焊锡丝直径有 0.5mm、0.8mm、0.9mm、 1.0mm、1.2mm、1.5mm、2.0mm、2.3mm、 2.5mm、3.0mm、4.0mm、5.0mm的管状。
还有扁带状、球状、饼状等形状的成型焊料。
二、助焊剂
助焊剂是用于清除焊接面上的氧化膜、保证焊锡 浸润的一种化学剂。
3. 助焊剂的分类
（焊油）腐蚀 性大，一般在
3. 尖口钳：头部较 细，适用于夹小型 金属零件或弯曲元 器件引线，不宜用 于敲打物体或夹持 螺母。
3. 剥线钳：专门用于剥有包皮的导线。使用时应注意 将需剥皮的导线放入合适的槽口，剥皮时不能剪断导 线。剪口的槽并拢后应为圆形。
4. 平头钳（克丝钳）：平头钳头部较平宽，适用于 螺母、紧固件的装配操作。一般适用紧固M5螺母， 但不能代替锤子敲打零件。
2. 感应式电烙铁
感应式电烙铁也叫速热 烙铁，俗称焊枪，其结 构如图 3-10 所示。
3. 两用式电烙铁 是一种焊接、拆焊两用电烙铁，又称吸锡烙铁。
4. 调温式电烙铁
图 3-12 所示的是另一种恒温式电烙铁。其特点是 恒温装置在烙铁本体内，核心是装在烙铁头上的强磁 体传感器。
5. 其它焊接工具
1. 焊剂的作用 ➢除去氧化膜； ➢防止加热时氧化； ➢减小表面张力，增加焊锡流动性，有助于焊锡浸润。 ➢使焊点美观，合适的焊剂能够整理焊点形状，保持焊 点表面光泽。
2．焊剂应具备的条件
➢熔点低于焊料； ➢表面张力、粘度、比重均应小于焊料； ➢残渣容易清除：焊剂或多或少都带有酸性，如不清 除，就会腐蚀母材，同时也影响美观； ➢不能腐蚀母材； C 300 250 200 150
A 液相线
半熔融态
E 固相线
高于熔 点50℃
最佳焊接温度线 B
半熔融态 D T
共晶点
F
100
锡：61.9%
50
铅：38.1%
锡 0 10 20 30 40 50 60 70 80 90 100 % 铅 100 90 80 70 60 50 40 30 20 10 0 %
