钳工常用工具
钳工常用7种画线工具
钳工常用7种画线工具
钳工在日常工作中常用的画线工具有以下7种：
1. 钢尺，钢尺是最基本的测量工具之一，用于测量和标记材料的长度和宽度。
钳工使用钢尺来确定准确的尺寸，并在工件上进行标记，以便进行后续的加工或切割。
2. 丝规，丝规是一种用来测量螺纹的工具。
钳工使用丝规来测量螺纹的直径、螺距和牙型等参数，以确保螺纹的质量和尺寸符合要求。
3. 卷尺，卷尺是一种可伸缩的测量工具，常见的是3米、5米或8米长。
钳工使用卷尺来测量较长距离，比如管道长度、房间尺寸等。
4. 中心线器，中心线器是一种用于绘制直线或圆弧的工具。
钳工使用中心线器来绘制中心线，以便进行精确的定位和加工。
5. 划线笔，划线笔是一种用于在工件上进行标记的工具。
钳工使用划线笔来绘制直线、标记孔位或进行其他标记，以指导后续的
加工操作。
6. 划线针，划线针是一种尖锐的工具，用于在金属表面划出细线。
钳工使用划线针来绘制细线，以便进行精确的切割或加工。
7. 划线脚，划线脚是一种可调节长度的工具，用于在工件上绘制平行线。
钳工使用划线脚来绘制平行线，以便进行精确的加工和组装。
以上是钳工常用的7种画线工具，它们在钳工的日常工作中起到了重要的作用，帮助钳工完成精确的测量、标记和加工任务。

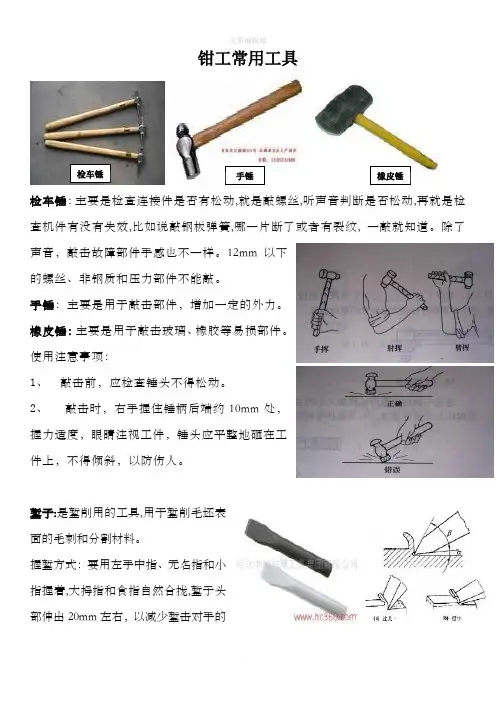

钳工常用工具
钳工常用工具检车锤：主要是检查连接件是否有松动,就是敲螺丝,听声音判断是否松动,再就是检查机件有没有失效,比如说敲钢板弹簧,哪一片断了或者有裂纹, 一敲就知道。
除了声音，敲击故障部件手感也不一样。
12mm 以下的螺丝、非钢质和压力部件不能敲。
手锤：主要是用于敲击部件，增加一定的外力。
橡皮锤：主要是用于敲击玻璃、橡胶等易损部件。
使用注意事项：1、 敲击前，应检查锤头不得松动。
2、 敲击时，右手握住锤柄后端约10mm 处，握力适度，眼睛注视工件，锤头应平整地砸在工件上，不得倾斜，以防伤人。
錾子:是錾削用的工具,用于錾削毛坯表面的毛刺和分割材料。
握錾方式：要用左手中指、无名指和小指握着,大拇指和食指自然合拢,錾子头部伸出20mm 左右，以减少錾击对手的震动,錾子不要握的太紧。
錾削方法：錾削时,应从工作侧面的尖角处轻轻起錾,錾开缺口后再全刃工作,否则,錾检车锤 橡皮锤 手锤子容易弹开或打滑;切削距工件尽头lOmmn处时,应掉头錾削。
为防止飞屑或碎块伤人,作业者应戴护目镜,工作台上应放置钢网护板。
锉刀:主要用于锉销金属部件表面不平地方，进行修整。
锉刀是用高碳钢制成的,常用普通锉刀分为平锉、方锉、圆锉、半圆锉和三角锉等;还有粗锉刀、细锉、双细锉刀和油光锉刀。
使用注意事项:1、锉刀必须装柄后方可使用,否则锉刀的尾尖有可能扎伤手及手腕或身体的其他部位。
2、要正确的使用锉刀。
一般用右手握紧锉柄,左手握住或扶住锉刀的前边,两只手均匀用力,推进锉刀;断面比较小的锉刀在使用时,施力不要过大,以免使锉刀折断;锉削速度不要过快,一般在每分钟20~60次为宜。
3、锉刀和锉柄上防止油脂污染,正在锉削的工件表面也不宜被油脂污染。
防止锉刀打滑,造成事故。
4、锉削时不要用嘴吹切屑,以防切屑飞入眼内;也不要用手去清除切屑,以防切屑扎破手指和手掌,应该使用刷子清扫除掉。
5、锉刀用后,应妥善放置,不应重叠摆放,以免损坏锉齿;放在操作台上时,不要露出台面,以防掉下伤脚。
钳工常用工具
钳工常用工具 检车锤：主要是检查连接件是否有松动,就是敲螺丝,听声音判断是否松动,再就是检查机件有没有失效,比如说敲钢板弹簧,哪一片断了或者有裂纹, 一敲就知道。
除了声音，敲击故障部件手感也不一样。
12mm 以下的螺丝、非钢质和压力部件不能敲。
手锤：主要是用于敲击部件，增加一定的外力。
橡皮锤：主要是用于敲击玻璃、橡胶等易损部件。
使用注意事项：1、 敲击前，应检查锤头不得松动。
2、 敲击时，右手握住锤柄后端约10mm 处，握力适度，眼睛注视工件，锤头应平整地砸在工件上，不得倾斜，以防伤人。
錾子:是錾削用的工具,用于錾削毛坯表面的毛刺和分割材料。
握錾方式：要用左手中指、无名指和小指握着,大拇指和食指自然合拢,錾子头部伸出20mm 左右，以减少錾击对手的震动,錾子不要握的太紧。
錾削方法：錾削时,应从工作侧面的尖角处轻轻起錾,錾开缺口后再全刃工作,否则,錾子容易检车橡皮手锤弹开或打滑;切削距工件尽头lOmmn处时,应掉头錾削。
为防止飞屑或碎块伤人,作业者应戴护目镜,工作台上应放置钢网护板。
锉刀:主要用于锉销金属部件表面不平地方，进行修整。
锉刀是用高碳钢制成的,常用普通锉刀分为平锉、方锉、圆锉、半圆锉和三角锉等;还有粗锉刀、细锉、双细锉刀和油光锉刀。
使用注意事项:1、锉刀必须装柄后方可使用,否则锉刀的尾尖有可能扎伤手及手腕或身体的其他部位。
2、要正确的使用锉刀。
一般用右手握紧锉柄,左手握住或扶住锉刀的前边,两只手均匀用力,推进锉刀;断面比较小的锉刀在使用时,施力不要过大,以免使锉刀折断;锉削速度不要过快,一般在每分钟20~60次为宜。
3、锉刀和锉柄上防止油脂污染,正在锉削的工件表面也不宜被油脂污染。
防止锉刀打滑,造成事故。
4、锉削时不要用嘴吹切屑,以防切屑飞入眼内;也不要用手去清除切屑,以防切屑扎破手指和手掌,应该使用刷子清扫除掉。
5、锉刀用后,应妥善放置,不应重叠摆放,以免损坏锉齿;放在操作台上时,不要露出台面,以防掉下伤脚。
钳工常用工具
钳工常用工具检车锤：主要是检查连接件是否有松动,就是敲螺丝,听声音判断是否松动,再就是检查机件有没有失效,比如说敲钢板弹簧,哪一片断了或者有裂纹, 一敲就知道。
除了声音，敲击故障部件手感也不一样。
12mm 以下的螺丝、非钢质和压力部件不能敲。
手锤：主要是用于敲击部件，增加一定的外力。
橡皮锤：主要是用于敲击玻璃、橡胶等易损部件。
使用注意事项：1、 敲击前，应检查锤头不得松动。
2、 敲击时，右手握住锤柄后端约10mm 处，握力适度，眼睛注视工件，锤头应平整地砸在工件上，不得倾斜，以防伤人。
錾子:是錾削用的工具,用于錾削毛坯表面的毛刺和分割材料。
握錾方式：要用左手中指、无名指和小指握着,大拇指和食指自然合拢,錾子头部伸出20mm 左右，以减少錾击对手的检车锤 橡皮锤 手锤震动,錾子不要握的太紧。
錾削方法：錾削时,应从工作侧面的尖角处轻轻起錾,錾开缺口后再全刃工作,否则,錾子容易弹开或打滑;切削距工件尽头lOmmn处时,应掉头錾削。
为防止飞屑或碎块伤人,作业者应戴护目镜,工作台上应放置钢网护板。
锉刀:主要用于锉销金属部件表面不平地方，进行修整。
锉刀是用高碳钢制成的,常用普通锉刀分为平锉、方锉、圆锉、半圆锉和三角锉等;还有粗锉刀、细锉、双细锉刀和油光锉刀。
使用注意事项:1、锉刀必须装柄后方可使用,否则锉刀的尾尖有可能扎伤手及手腕或身体的其他部位。
2、要正确的使用锉刀。
一般用右手握紧锉柄,左手握住或扶住锉刀的前边,两只手均匀用力,推进锉刀;断面比较小的锉刀在使用时,施力不要过大,以免使锉刀折断;锉削速度不要过快,一般在每分钟20~60次为宜。
3、锉刀和锉柄上防止油脂污染,正在锉削的工件表面也不宜被油脂污染。
防止锉刀打滑,造成事故。
4、锉削时不要用嘴吹切屑,以防切屑飞入眼内;也不要用手去清除切屑,以防切屑扎破手指和手掌,应该使用刷子清扫除掉。
5、锉刀用后,应妥善放置,不应重叠摆放,以免损坏锉齿;放在操作台上时,不要露出台面,以防掉下伤脚。
钳工常用工具、量具、仪表的名称、用途与使用方法
钳工常用工具、量具、仪表的名称、用途与使用方法一、钳工常用工具1. 螺丝刀：用于拧紧或拆卸螺丝。
根据螺丝头部的槽口形状，螺丝刀可分为一字形和十字形螺丝刀。
使用时，应选用合适的螺丝刀，并确保刀口与螺丝头部槽口匹配，避免损坏螺丝。
2. 扳手：用于拧紧或拆卸螺栓和螺母。
常用的扳手有活动扳手、开口扳手和管钳等。
使用时，应选择合适的扳手，并确保扳手与螺栓或螺母匹配，避免损坏螺栓或螺母。
3. 锤子：用于敲击物体，使其变形或移位。
常用的锤子有铁锤、木锤和橡胶锤等。
使用时，应选择合适的锤子，并确保锤子的重量和形状适合于被敲击物体，避免损坏物体。
4. 钢锯：用于锯割金属材料。
使用时，应将钢锯放置在平整的表面上，并保持锯条与被锯割物体垂直。
同时，应逐渐施加压力，避免损坏锯条。
5. 电钻：用于在金属、木材或塑料等材料上打孔。
使用时，应选择合适的钻头，并确保电钻与被钻孔材料匹配，避免损坏材料。
同时，应注意安全，避免受伤。
二、量具1. 游标卡尺：用于测量长度、宽度、高度和深度等尺寸。
使用时，应将游标卡尺放置在平整的表面上，并将被测量物体放在卡尺的测量爪之间。
同时，应注意保持卡尺的清洁和精度。
2. 千分尺：用于测量微小尺寸。
使用时，应将千分尺放置在平整的表面上，并将被测量物体放在测量头上。
同时，应注意保持千分尺的清洁和精度。
3. 百分表：用于测量形状误差和位置误差。
使用时，应将百分表放置在平整的表面上，并将被测量物体放在测量头上。
同时，应注意保持百分表的清洁和精度。
4. 量角器：用于测量角度。
使用时，应将被测量物体放置在量角器的直尺上，并根据需要调整角度。
同时，应注意保持量角器的清洁和精度。
三、仪表1. 万用表：用于测量电流、电压和电阻等电气参数。
使用时，应选择合适的量程，并将红黑表笔分别插入相应的插孔中。
同时，应注意保持万用表的清洁和精度。
2. 钳形表：用于测量交流电流和电压。
使用时，应将钳形表放置在平整的表面上，并将被测量导线放入钳口中。
钳工常用工具
• ②.水平仪的使用：
• 水平仪用手拿嵌木处，不要用手长时间满握水平 仪框架，以免温度变化影响水平仪的精度。使用 水平仪时不要看到气泡居中就认为被测件就水平 了，必须将水平仪原地转180°进行第二次测量， 如果第二次测量气泡仍居中，这时才可以说水平 仪是准的，被测件是水平的。
• 例1、：第一次测量气泡居中，水平仪转 180°后气泡偏左2格，这时水平仪的误差和被测 件的高度差是：
• △h—误差格数
•
K—水平仪精度
•
L—被测段长度
• 例 经计算被测件的高度差格数为2格，被 测件的长度为2米
• 水平误差为为：
• δ=△h×K×L=2×0.02/1000×2000=0.08 毫米
• 垫塞尺法：如果被测高度差较大，水平仪 不能直接读出数，可以采用垫塞尺的方法 进行测量。
• 例如：
• 1°—29°/30=1°/30=2′
230°-320°
0°-50°
140°-230°
°°
50°-40°
• 6.水平仪；水平仪可测量水平和垂直误差。 • 水平仪的种类；框式水平仪、条形水平仪、合象
水平仪。
• ①. 水平仪的刻度原理； • 以0.02/1000为例 • 水平仪的玻璃管为一圆弧型，其半径为103米，
• ⑵读数原理：
• 主尺上的刻度单位为0.5mm，副尺套筒上圆周刻 有50格
• 其精度计算=0.5mm/50格=0.01mm
• 4.百分表、千分表；适用于圆周、内径、平面和 直线的精密测量。1001
• 种类有；百分表、千分表、内径百分表；
• ⑴.百分表；
• 百分表的大指针一周共分100格为1mm，每格为 0.01mm。小指针一周共分10格为10mm，每格为 1mm。
钳工工具分类
钳工工具分类钳工工具是用于加工金属、修理机械或进行装配工作的必备工具。
不同类型的钳工工具具有不同的形状、功能和特点，可以满足各种不同的工作需求。
本文将钳工工具进行分类，介绍各类钳工工具的特点和应用场景。
一、手工钳工工具1. 扁嘴钳：扁嘴钳也被称为平头钳，是一种常见的手工钳工工具。
它的嘴部平坦，可以用于夹持和固定金属材料，如螺丝、铁丝等。
扁嘴钳通常由钢制成，具有坚固耐用的特点。
2. 镊子：镊子是一种用于夹取小物件的手工钳工工具。
它的嘴部细长而尖锐，适合用于精细操作，如电子元器件的安装和维修。
镊子通常由不锈钢制成，具有防腐蚀和耐用的特点。
3. 剪刀：剪刀是一种常见的手工钳工工具，用于剪断纸张、布料等材料。
剪刀通常由不锈钢制成，具有锋利的刀刃和舒适的手柄设计，方便使用者进行剪裁和修剪工作。
二、机械钳工工具1. 手动卡钳：手动卡钳是一种用于测量和夹持工件的机械钳工工具。
手动卡钳通常由金属制成，具有刻度尺和可调节的夹持螺旋设计，方便使用者进行精确测量和夹持工作。
2. 液压卡钳：液压卡钳是一种通过液压力量来夹持工件的机械钳工工具。
它通常由钢制成，具有高压液压系统和可调节的夹持力量，用于夹持大型工件和进行高强度的加工工作。
3. 气动卡钳：气动卡钳是一种通过气压力量来夹持工件的机械钳工工具。
它通常由铝合金制成，具有高压气动系统和快速夹持速度，用于夹持和固定工件，提高工作效率。
三、电动钳工工具1. 电动螺丝刀：电动螺丝刀是一种用于拧紧和松开螺丝的电动钳工工具。
它通常由塑料和金属制成，具有高转速和可调节的扭矩控制，用于快速拧紧和松开各类螺丝。
2. 电动钳子：电动钳子是一种用于剪断金属材料的电动钳工工具。
它通常由钢制成，具有高速旋转刀刃和可调节的剪切力量，用于剪断金属管道、线材等材料。
3. 电动抛光机：电动抛光机是一种用于抛光和打磨表面的电动钳工工具。
它通常由塑料和金属制成，具有高速旋转抛光盘和可调节的抛光力量，用于提高工件表面的光洁度和平整度。
钳工常用工具量具
本章学习要点
1.掌握钳工常用工具及使用要领。 2.掌握钳工常用量具及使用方法。 3.熟悉量具的维护与保养方法。
1
2.1 钳工常用工具
2.1.1 钳工常用手工工具
钳工常用的手工工具包括划线、錾削（凿削）、锯割、 锉削、钻孔、扩孔、铰孔、攻丝和套丝、矫正和弯曲、 铆接、刮削、研磨及装配用工具等，
将能指示量值，拿在手中使用的测量工具称为 量具;将能指示量值的座式和上置式等测量工 具称为量仪。
17
2.2.1 钳工常用的量具
1.钢板尺（钢直尺） 钢板尺是最普通且常用的量具，其刚性好、自重小。
钢板尺的规格长度有100 mm、300 mm、500 mm、 1000 mm、1500 mm、2000 mm。 钢板尺除测量尺寸外，还可用于划线。 用于测量长度尺寸最常用的规格为300 mm，1000 mm以上的规格在划线时用得较多。
（9）电刷磨损到长度不足5 mm时，应及时更换（两只电刷同时更 换），否则会因为电刷与换向器接触不良而引起故障，甚至烧坏电 动机。
13
5.电动攻螺纹机
电动攻螺纹机主要用于加工钢件、铸铁件、黄铜件、 铝件等金属零件的内螺纹。它具有正反转机构和过载 时脱扣等优点。
电动攻螺纹机
14
6.型材切割机
型材切割机主要适用于切割圆形钢管、异型钢管、角 钢、扁钢、槽钢等各种型材 。
2
2.1.2 钳工常用电动工具
1.手电钻 手电钻是用来对金属或其他材料制品进行钻孔 的电动工具，具有体积小、质量轻、使用灵活、 操作简单等特点。
4 mm规格的直筒式电钻
6 mm规格的枪柄式电钻
3
10～13 mm规格的环柄式电钻
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
量 具
量 具
工具
工具
锉刀
钳工常用工、量具
角尺及应用
游标卡尺各部分名称
游标卡尺用途
外径千 分 尺 结构
高 度 游 标 卡尺
如何学习
要想做一个合格的钳工，必须掌握扎实的基本功， 锯，锉，錾，磨，划线等，都要勤学苦练。 要学好相关理论知识知识，比如机械制图，公 差、机床刀具，（钻头是必须了解和掌握刃磨 技术的）工装夹具的设计，及加工工艺。
钳工
考纲要求： 了解钳工 常用划线工具的名称和使用方法
钳工常识简介
第一部分 钳工简介
一、钳工基本操作
二、钳工工作场地 三、常用设备及使用 四、安全文明实习 五、常用工、量具介绍
一、钳工基本操作
1、钳工定义：
钳工是主要手持工具对夹紧在钳工 工作台虎钳上的工件进行切削加工 的方法，它是机械制造中的重要工 种之一。目前，采用机械方法不 太适宜或不能解决的某些工件和装 配，常由钳工来完成。按技术要求 对工件进行加工、修整、装配的工 种。钳工可分为普通钳工，划线钳 工，模具钳工，机修钳工，装配钳 工等。
钳工操作图示
攻丝
矫 刮削 正 与 弯 研磨 曲
套丝
划 錾 线 削
锯 割
锉 削
钻 孔
扩 孔
锪 孔
二、钳工工作场地安排
1、毛坯、工件要分开放置；
2、合理摆放工、夹、量具；
3、合理布置主要设备； 4、工作场地保持整洁规范。
合理！ 文明!
安全!
三、常用设备及使用注意事项
工作台——安装台虎钳，存放工、夹、量具。 台虎钳——夹持工件。 砂轮机——刃磨刀具、工具。 台式钻床——小型工件钻、扩直径12mm
2、钳工分类
普通钳工：对零件进行装配、修整，加工 的人员。 机修钳工：主要从事各种机械设备的维修、 修理工作。 工具钳工：主要从事工具，模具，刀具 的 制造和修理。 装配钳工: 按机械设备的装配技术要求进行 组件，部件装配合总装配，并经过调整， 检验和试车。
• 3、钳工的基本操作：
• 1.辅助性操作：即划线，它是根据图样在 毛坯或半成品工件上划出加工界线的操作。 • 2.切削性操作：有锯削、錾削、锉削、铆 接、锡焊、粘接、矫正和弯形、弹簧、钻 孔、扩孔、铰孔、刮削和研磨、攻螺纹和 套螺纹等多种操作。 • 3.装配性操作 ：即装配，将零件或部件按 图样技术要求组装成机器的工艺过程。 • 4.维修性操作：即维修，对在役机械、设 备进行维修、检查、修理的操作。
• ３．钻床
• 台钻是一种小型机床，主要用于钻孔。一般为手动进给， 其转速由带轮调节获得。台钻灵活性较大，可适用于很多 场合。一般台钻的钻孔直径小于１３ｍｍ。
4、砂轮机
磨削各种刀具和工具，如钻头、錾子、划针等。 安全事项：1、旋转方向正确， 2、启动后，待转速平稳后再磨削，发现跳动，立即停机 修整， 3、搁架与砂轮间隔小于3㎜， 4、磨削过程中，操作者应在砂轮的侧面或斜侧面。 5、不能频繁启动。
二、钳工常用工具 1、锤子：
敲击 的工具
2、螺钉旋具
3、扳手
Hale Waihona Puke 4、手钳一、钳工常用设备
• １．钳工工作台 • 钳工工作台也称为钳台，有单人用和多人用两种，一般用木材 或钢材做成。 • 要求平稳、结实，其高度为800～900mm，长和宽依工作需要 而定。 • 钳口高度恰好齐人手肘为宜，如图所示。钳台上必须装防护网， 其抽屉用来放置工、量用具。
２．台虎钳
• 用来夹持工件，其规格以钳口的宽度来表示，有100mm、 125mm、150mm三种。
虎钳的正确使用和维护方法如下： • 虎钳必须正确、牢固地安装在钳台上。 • 工件的装夹应尽量在虎钳钳口的中部，以使钳口受力均衡， 夹紧后的工件应稳固可靠。 • 只能用手扳紧手柄来夹紧工件，不能用套筒接长手柄加力 或用手锤敲击手柄，以防损坏虎钳零件。
• 不要在活动的钳身表面进行敲打，以免损坏与固定钳身的 配合性能。 • 加工时用力方向最好是朝向固定钳身。 • 丝杆、螺母要保持清洁，经常加润滑油，以便提高其使用 寿命。
钳工学好了是万能工，学不好就是杂工！
钳工制作的产品
钳工概要说明：
钳工工作
• 钳工主要是利用虎钳、各种手用工具和一些机械工具来完 成某些零件的加工，机器或部件的装配和调试，以及各类 机械的维护与修理等工作。 • 其基本操作有零件测量、划线、錾削、锯割、锉削、钻孔、 攻丝及套丝等。 • 它具有所用的工具简单，加工样式灵活，操作方便，适应 面广等特点。
以下的孔。
遵守 操作规程
工 作 台 （ 钳 台 ）
L
n
回转式 固定式
钢制网状钳口
规格：钳口宽度—— 100mm、125mm、150mm
台虎钳构造及各部分名称
回 转 式 台 虎 钳 的 安 装
砂 轮 机 的 使 用
钻 床 的 使 用
钻床的种类
台式钻床
摇臂钻床 立式钻床
分 度 头
四、安全文明操作常识
1、穿戴好防护用品； 2、不能擅自使用不熟悉的机床、工具、量具； 3、毛坯、半成品按规定摆放、随时清油污、异物； 4、不得用手直接拉、擦切屑； 5、工具、夹具、量具放在指定地点，严禁乱放； 6、工作中一定要严格遵守钳工安全操作规程。
安全
五、钳工常用工、量具
工 具
1、划线工具：划线平台、划针、划规、 划线盘、钢直尺、样冲等； 2、加工工具：錾子、锤子、手锯、锉 刀、钻头、丝锥、板牙等。 1、米尺：测量长度，划线。 2、游标卡尺：测量长度、外 径，精度达0.02mm。 3、外径千分尺：测量长度、外径，内径、 精度达 0.01mm。 4、百分表：测量平面度，精度达0.01mm。 5、分度头：正确等分圆周。
