地质力学简
第一节
概述
• 二、地质力学发展概况 • 著名地质学家李四光同志在二十年代初期研究我 国东部石炭、二迭纪地层的时候,发现这一时期的 北方地层以陆相为主,而南方则有广泛的海相地层 分布。进一步研究发现北半球古生代以来,当北方 海浸时,南方海退,北方海退则南方海浸的现象。海 浸海退的南北差异,反映海水运动与地壳运动之间 存在密切的关系,可能与地球自转速率变化相关, 因此提出了"大陆车阀"假说,对大陆运动的方向性 有所认识。 • 随后,又从研究个别地质现象入手,逐步建立构造体 系的概念。
第二节 岩石变形的力学分析
• 5、弹性形变：在地应力作用下,岩石发生形变,应力解除后, 形变马上消失,恢复原状,这种形变 叫做弹性形变。 • 6、脆性形变：应力解除后,不能恢复原状的,称为塑性形变。 • 7、脆性形变：在应力作用下,很快就破裂的,称为脆性形变。 • 8、容变：在地应力的作用下,岩石的形状不变,只发生体积 变化的情况,这种现象称为容变。 • 9、相变：如果岩石的体积、形状以及性质都发生了变化, 这时称为相变。 • 10、应变：岩石的这些形变、容变、相变总称为应变。
第一节
概述
• 地质力学是我国卓越的科学家李四光同志首先提 出并倡导研究创立的一门科学。它是在广泛地质 工作实践的基础上,应用力学的观点,研究地壳运动 的规律,把各种构造形迹,看做是地质应力活动的结 果。建立了"构造体系"这一地质力学的基本概念。 这种从构造形迹出发,追索力的作用,从力的作用方 式,追索地壳运动方式,进而探索地壳的起源问题。 这样就打破了过去就现象解释现象的传统做法,把 构造地质学从单纯的形态描述推进到一个新的阶 段,为解决地壳运动这个重大课题开辟了一条新的 途径。因此说地质力学就是运用力学观点,研究地 壳构造与地壳运动规律的一门科学。
第Байду номын сангаас节
概述
• 如欧亚两洲交界的乌拉尔山是一条南北走向的强烈褶皱山脉,它象一条 南北蜿蜒的长蛇,突起于东西两面的大平原之间,显得奇特异常。实际 上,在它的南面还有一套相当复杂的、向南凸出的弧形构造带。它们之 间虽然相隔很远,走向也不相同,但却是在晚古生代这一时期所形成的。 因此,它们之间并不是各自孤立的,而是依一定规律存有内在联系的一 个整体。形如"山" 字,是一个巨大的"山字形构造体系"。南北向的乌拉 尔是"山"的"脊柱",弧形山脉 则是"山"的"前弧",所谓俄罗斯地台和西伯 利亚地台,也不是孤立的地块，而是 "山"字型这个体系中的"马蹄形盾 地"。这是认识山字型构造的开端,也是认识构造体系的萌芽。在我国 江苏南部的宁镇山脉以及广西、准阳等地,先后发现许多不同类型的构 造体系,结合地块岩石力学性质和模拟实验研究,推导了与每一类型构 造体系有关地区的构造运动方式和方向。为地壳运动起源于地球自转 速率的变化提供了证据。因此,在四十年代初期,正式提出了"地质力学" 这一名称。这一时期的研究,初步发现某些构造体系对矿产分布的控制 作用。 • 解放以后,地质力学方法,逐步地应用于地质工作的各个方面。地质力 学的理论,在 地质工作实践中正在发挥着显著的效用。
第二节 岩石变形的力学分析
图 8 一 1 圆柱物体受引张力时变形图 a 一表示塑性物质受张力作用后，破裂面与张力方向成近 45°角， b 一表示脆性物质受张力作用后，破裂面与张力方向成 90°角
• 2.挤压 在同一直线上,作用方向相向的两个力叫做挤压力〈压力〉。 岩石承受挤压力的能力比受任何别的作用力都要大。 • 物体受到挤压力作用肘,首先产生沿挤压方向上的体积减小,并在垂直 挤压方向上伸长,这种伸长达到一定限度时,就要产生永久变形。如果 是塑性物质,就要产生物质的塑性变形(图8-2a),往往看不到破裂的痕迹。 如果是脆性的物质,常依两组斜交方向〈图 8-2b)发生破裂。
第二节 岩石变形的力学分析
• 一、应力与应变 • 1、内力：物体受外力作用时,在其内部同时产生一个与外 力相对抗来保持平衡的力称为内力。 • 2、应力：单位面积上的内力称为应力。 • 3、形变(变形)：是指物体受外力作用后发生形状或体积的 改变。 • 4、地应力：就是地壳中的应力。 • 作用于物体的外力(如压力或拉力〉不断增加,其应力同时 相应的改变,譬如压扁或拉长。当应力增大到超过一定限 度,物体就会发生破裂,如被折断或拉断。这个限度的大小, 决定于物体本身的性质和它当时所处的环境。地应力对岩 石的作用也是如此,地壳各处发生的形变,包括破裂在内,都 是地应力作用的反应。
第一节
概述
• 一、地质力学的工作方法 • 地壳是在漫长的地质年代中形成和发展的,它经历了长期的和复杂的运 动过程。对它的发展和演变过程,无法进行观察和实验。只能根据过去 地壳运动所遗留下来的各种构造形迹特点及其分布和排列规律来推测 当时地壳运动作用的方式与方向。因此,地质力学的研究,通常按下面 几个步骤来进行: • 1.鉴定构造形迹的力学性质; 2.辨别构造形迹的序次和等级; • 3.确定构造体系; 4.划分构造体系类型; • 5.分析构造体系的复合关系; 6.研究岩石的力学性质; • 7.进行模拟实验和构造应力场的分析。 • 其中,前五条是野外构造地质调查的主要内容,是地质力学研究的工作 基础,后两条是对构造体系内部和本质的深入认识。根据不同类型构造 体系的研究,就可以分析地壳各部分地应力的活动方式,从而推测地壳 运动的方式和方向,进一步探索引起地壳运动的动力来源。
第二节 岩石变形的力学分析
• 二、影响岩右力学性质的因素 • 1、岩石本身的性质：如成分和结构 • 2、影响变形过程的许多外界因素。这些因素有:变形方式、 时间、温度、溶液及各方面的挤压或拉伸等。 • 三、变形方式〈类型) • 岩石的变形方式有：拉伸、压缩、剪截、弯曲和扭转等 • 1、.拉伸 拉力,又叫张力,在一直线上作用方向相反的一对 力称为张力。岩石受这种力比受其它力容易破坏。如象花 岗岩平均每平方厘米可以承受I800公斤的压力,但是受张力 超过每平方厘米60公斤时就要破裂。 • 如果拉伸较脆性的物质,会得出不同的结果(图8-1),脆性物 质要发生和张力方向垂直的破裂面,而塑性物质受拉力肘, 就要形成和张力作用方向大致成45°角(角度的大小,决定 作用时间长短、物质力学性质等许多原因〉的两组斜交破 裂面。
3地质构造分析的力学基础概论
第3章 地质构造分析的力学基础
内容：
1. 应力分析 2. 变形分析 3. 影响岩石力学性质与岩石变形 的因素
一、 变形和应变的概念
2. 构造应力场：地壳内一定范围内某一瞬时构造应 力状态的组合。
按规模分为：局部、区域、全球 按时间分为：现代、古代
2020/11/20
22
3. 构造应力场的表示 方法：应力轨迹(应力 迹线)
方向—主应力和剪应力 方向轨迹图
大小—应力等值线图
通常：最大主应力和 剪应力
2020/11/20
σ1
8
σ3 σ2
σ1
σ1
σ2
σ3
2. 主平面：S1, S2, S3 3. 主应力：
σ1≥σ2≥σ3。 4. 主应力轴：主应力σ1，σ2，σ3的方向线
5. 应力差（差异应力）：σ1-σ3，能引起物体形态变化。
2020/11/20
9
6. 应力椭球：以s1， s2 ， s3为主轴的椭球体
σ1>σ2>σ3，符号相同 直观表达物体受力状况。
2) 内力——物体内部质点之间的相互作用力
①固有内力：在没有外力作用时物体内质点间的相互作用 力，它保持物体的形状和状态
②附加内力：在外力作用下固有内力的改变量，它引起物 体不相关和状态的改变
附加内力常称为内力
2020/11/20
4
3. 应力—— 作用于单位面积上的内力
σ＝P／A (or σ＝dP／dA，当应力分布不均匀时) P―附加应力, A―截面积
13
τ
O
σ2=0
(σ1/2, 0)
(σ1, 0)
σ
D′
摩尔圆
2020/11/20
14

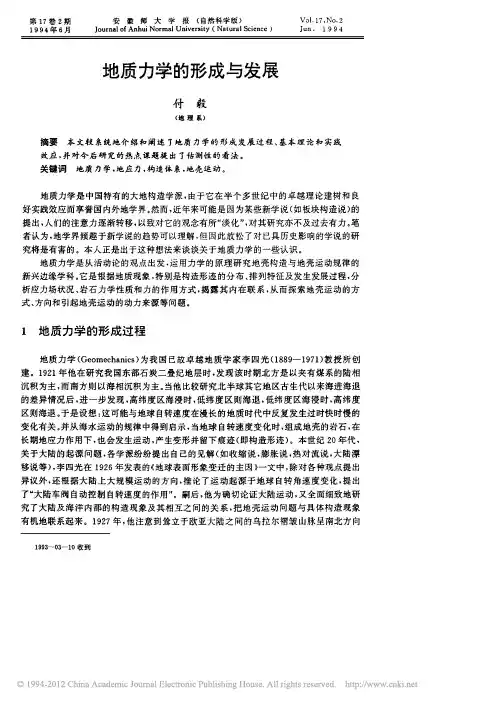

地质力学的形成与发展
1
、 、
。
,
,
,
。
地 质 力学 的 形 成 过 程
地 质 力 学 (G
e o
m
e e
h a n ie s ) 为 我 国 已 故 卓 越 地 质学
,
的 正 确性 并 总 结 了 一 套 科学 工 作 方 法 把 地 质 力 学 所 提 出的 一 系 列 概 念理 论 化 和 系 统 化
2
。
,
,
地 质 力学 的 基 本 理 论 和 方 法
地 质 力 学 经过 半 个多 世纪 的 研究 和 发 展 在 理 论 和 应 用 上 都 有 显 著 的 成 就 它提 出的
, 。
就 目前 所 认识 的全
,
:
。
0 即大 致 位 于 北 纬 4 0 一 4 3
之 间 的我 国 天 山
,
因 他 构 造 带 大 西 洋亚 速 尔 北 构 造 带 西 北 欧 的 比 利 牛 斯
— 秦 岭 构 造 带 (与 此 相 当 美 —奇 塔 褶皱 带 地 中海 南 岸的 有太 平 洋 摩 勒 断 裂 带 等 )国西 部 的 和 界 于北 圣 巴 巴 拉 拗 隆 带 和 南 部的 乌 的 阿 特 拉 斯 紧 密 褶 皱带
,
。
地 质 构 造 三重 基 本 概 念
.
展 对 探 索 地 壳 运 动 的 规 律 有 极 为重 要 的 意 义
、
—
,
结 构 要 素 构 造 地 块 和 构 造体 系 是 地 质 构 造 研 究 的 重 大 进
地质勘察中的地质力学分析方法
地质勘察中的地质力学分析方法地质力学是地质学的一个重要分支，其研究对象是岩石和地层在不同应力条件下的力学性质。
在地质勘察中，地质力学分析方法是评价和预测地质灾害、工程稳定性和岩土工程性质的重要手段。
本文将介绍地质勘察中常用的地质力学分析方法，包括物理力学性质测试、力学参数试验、岩石力学模型及数值模拟等。
一、物理力学性质测试物理力学性质测试是地质力学分析的基础。
通过对野外或实验室采集的岩心、岩样进行物理性质测试，可以获取材料的密度、孔隙度、孔隙水饱和度等参数，进而分析岩石的力学性质。
常用的物理力学性质测试包括岩石密度测试、孔隙度测定和渗透性试验等。
二、力学参数试验在地质力学分析中，力学参数是评价材料力学性质的重要指标。
力学参数试验是通过对岩石样品进行静态或动态试验，获取其强度、弹性模量、抗剪强度等参数的方法。
常用的力学参数试验包括抗压试验、拉伸试验、剪切试验以及岩石弹性模量和泊松比试验等。
三、岩石力学模型岩石力学模型是在地质力学分析中用于描述材料行为的数学模型。
不同类型的岩石和地层在不同的应力条件下表现出不同的力学特性，通过构建适合实际情况的岩石力学模型，可以更准确地分析地质问题。
常用的岩石力学模型有弹性模型、塑性模型和弹塑性模型等。
四、数值模拟数值模拟是地质力学分析中较为复杂和高级的方法之一。
通过建立合适的数值模型，并运用数值方法求解，可以模拟岩土体的力学行为和变形特性，预测其在不同条件下的响应。
常用的数值方法包括有限元法、边界元法和离散元法等。
由于地质力学分析方法的深入和发展，目前已经涌现出许多基于实际情况的改进方法和新的数值模型。
例如，针对岩体断裂和裂纹的分析，提出了岩体断裂力学、岩体组分断裂力学等新的分析方法。
此外，随着计算机技术的快速发展，人工智能算法在地质力学分析中的应用也越来越广泛。
综上所述，地质勘察中的地质力学分析方法是评价和预测地质问题的重要手段。
通过物理力学性质测试、力学参数试验、岩石力学模型及数值模拟等方法，可以更准确地分析地质体的力学性质和行为，为工程设计和地质灾害预防提供科学依据。

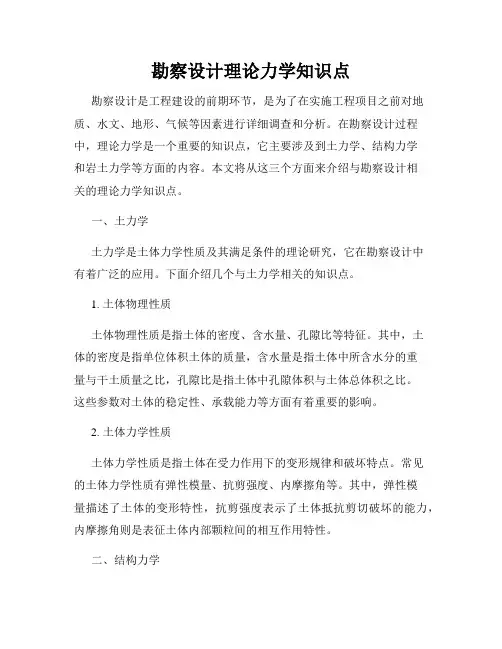

勘察设计理论力学知识点
勘察设计理论力学知识点勘察设计是工程建设的前期环节，是为了在实施工程项目之前对地质、水文、地形、气候等因素进行详细调查和分析。
在勘察设计过程中，理论力学是一个重要的知识点，它主要涉及到土力学、结构力学和岩土力学等方面的内容。
本文将从这三个方面来介绍与勘察设计相关的理论力学知识点。
一、土力学土力学是土体力学性质及其满足条件的理论研究，它在勘察设计中有着广泛的应用。
下面介绍几个与土力学相关的知识点。
1. 土体物理性质土体物理性质是指土体的密度、含水量、孔隙比等特征。
其中，土体的密度是指单位体积土体的质量，含水量是指土体中所含水分的重量与干土质量之比，孔隙比是指土体中孔隙体积与土体总体积之比。
这些参数对土体的稳定性、承载能力等方面有着重要的影响。
2. 土体力学性质土体力学性质是指土体在受力作用下的变形规律和破坏特点。
常见的土体力学性质有弹性模量、抗剪强度、内摩擦角等。
其中，弹性模量描述了土体的变形特性，抗剪强度表示了土体抵抗剪切破坏的能力，内摩擦角则是表征土体内部颗粒间的相互作用特性。
二、结构力学结构力学是研究结构体受力和变形的力学学科，对于勘察设计中的建筑结构分析和设计起着关键作用。
以下是几个与结构力学相关的知识点。
1. 受力分析受力分析是结构力学中的基本内容，主要研究结构体在外力作用下的受力状态。
通过对结构中各部分受力情况的分析，可以确定结构的稳定性和承载能力。
2. 结构稳定性结构稳定性是指结构在外力作用下保持平衡的能力。
在勘察设计中，我们需要关注结构的稳定性，以确保结构能够在工程期限内正常使用而不发生倾覆或破坏的情况。
三、岩土力学岩土力学是研究岩石和土壤力学性质及其应用的学科，广泛应用于勘察设计中的地基处理和土木工程。
下面介绍两个与岩土力学相关的知识点。
1. 岩石力学性质岩石力学性质是指岩石在受力作用下的变形和破坏规律。
在勘察设计中，了解岩石的力学性质，可以对其承载能力和稳定性进行评估，从而为地基处理和土木工程提供依据。
地质力学基础
地质力学基础地质力学是研究地球内部岩石在外力作用下的行为和变形规律的学科，为地质学的重要分支之一。
地质力学既包括宏观的大地构造与地壳运动，也涉及微观的岩石物理性质与力学行为。
地质力学的研究为地质灾害的防治、工程建设的安全性评价等提供了理论和方法支撑。
一、地质力学的基本概念地质力学的研究对象是地球上各种岩石形态，包括固体岩石、地质构造和地下水等。
地质力学的基本概念主要包括以下几个方面：1. 岩石的力学性质：岩石的力学性质是指岩石在外力作用下的变形和破坏特性。
岩石力学性质的研究包括弹性力学、塑性力学、黏弹性力学等。
2. 地质构造力学：地质构造力学是研究地球内部岩石形态和构造的运动规律。
地质构造力学的研究内容包括断裂、褶皱、断层、地壳运动等。
3. 地下水力学：地下水力学是研究地球内部地下水运动的规律和地下水力学参数的确定。
地下水力学的研究内容包括渗流规律、地下水位的变化等。
二、地质力学与地质灾害地质力学的研究对于地质灾害的防治具有重要意义。
地质灾害包括地震、滑坡、泥石流、地面沉降等，这些灾害对于人类社会的生命财产造成了严重的威胁。
地质力学的研究可以预测和评估地质灾害的发生风险，为地质灾害的防治提供科学依据。
1. 地震学：地震是地质灾害中最为严重的一类，地质力学的研究对于地震学有着重要的贡献。
地震学主要研究地震波的传播规律和地震震源机制。
通过地震学的研究，可以预测地震的发生时间、地点和震级，从而采取相应的防灾措施。
2. 滑坡和泥石流：滑坡和泥石流是由于地质构造和地下水作用导致的地表岩土体失稳而引发的地质灾害。
地质力学的研究可以揭示岩土体失稳的机理，预测滑坡和泥石流的发生概率，为防治工作提供科学参考。
3. 地面沉降：地面沉降是由于地下水抽取或地下开采等人为活动导致地下岩土体变形而引发的地质灾害。
地质力学的研究可以分析地面沉降的原因和机理，预测沉降的规模和速度，为地下工程的建设提供技术支持。
三、地质力学与工程建设地质力学对于工程建设的安全性评价和设计具有重要的意义。
地质力学
地质力学的贡献
寻找石油资源—— 勘测到大庆、大港、胜利、华北等大油 田； 使中国摘掉“贫油”的帽子，为国家经济建设作出 巨大贡献。
寻找铀矿资源—— 发展核能事业； 探索地震预报—— 加强各种地质灾害的预 测和预防； 为成昆铁路选线、攀枝花钢厂 选址等总共大工程服务
1927年，受魏格纳“大陆 漂移说”的影响，提出 “大陆车阀说”——地球 自转速度的变化→ 地壳 水平运动→ 海水进退现 象。 1929年，李四光提出 “构造体系”。（启蒙 于：西伯利亚台地和俄 罗斯台地的旁边却是一 条弧形山脉）
地 质 力 学 的 基 本 观 点
一、构造形迹→地应力作用的方式和方向→地 壳运动的方式和方向→地壳运动动力的来源 （采取的探究方法是：探果推因的反序方法）
扭动构造型式较多，扭 动方式可分为直线扭动 和旋转扭动两种。
直线扭动形成直扭构造体系，包括多字型构造、山字型构造、 入字型构造和棋盘格式构造体系等构造型式；旋转扭动形成 旋扭构造体系，包括帚状构造、莲花状构造、涡轮状构造、 歹字型构造和S状、反S状构造等构造型式。
地壳运动的原因
一、地壳的运动方式和方向：由构造体系的展布规律， 表明地壳运动的主要方式是水平运动。 二、地壳运动的动力来源：地质力学认为，地壳运动的 起源不是地球自转，而是地球自转速度的变化。 地球自转速度为何变化——大陆车阀说 三、地质力学认为地球的自转速度的变化，是由地球的 内部矛盾解决的，地壳构造运动是控制地球自转速度的 自动机制，地球自转速度变快就包含着使之变慢的因素 在内，反之亦然。地壳就是在这种对立统一的矛盾斗争 中，不断运动和发展。
ቤተ መጻሕፍቲ ባይዱ
经向构造体系
经向构造体系又称“南北向构造带”。李四光1962年提出。是 指走向大体与地球经度线一致的构造体系。大陆及大洋底皆有 发育。该体系内有：①挤压带，主要发育在大陆壳，主要表现 为造山带；②张裂带，主要表现为裂谷带，主要出现在大洋壳。
地质力学
地质力学摘要：1926年李四光在《地球表面形象变迁的主因》一文中提出了“大陆车阀假说”的构造体系的概念，奠定了地质力学的基础，地质力学既研究地壳运动产生的各种形变现象的规律，也研究由地壳运动产生的物质的变化规律，以及两者的相互联系。
反映地壳运动的一切现象都是它考察研究的对象，包括构造体系的规律、海洋运动的遗迹、岩浆活动的现象、变质岩带的发生和矿产的形成等。
关键词：地质力学；岩石力学；构造应力场；构造体系；一、地质力学的发展简史地质力学经历了半个多世纪的孕育和发展，就其发展历程来看，大体分为四个阶段：第一阶段地质力学萌芽于本世纪二十年代，这个时期正值大陆漂移学说在轰动一时之后走向低潮的阶段。
李四光根据我国石炭二叠纪煤系地层的研究，发现在华北地区这套地层主要是陆相地层组成，但其下部夹有少量海相地层；而我国南方同时代地层，却以海相为主。
经过经一步研究，于是李四光在1926年《地球表面形象变迁的主因》一文中提出了“大陆车阀假说”的构造体系的概念。
第二阶段大致在四十年代，这个时期的进展主要表现在《地质力学之基础与方法》一书中。
在此书中李四光提出了构造应力场的概念，并论述了其研究方法。
第三阶段五十年代地质力学在理论研究方面以旋扭构造的研究成果最为突出，发现有多种构造型式，如莲花状构造、辐射状构造、反S状构造等，而且有的规模很大，影响到我国西部的很大范围。
这个时期，运用地质力学理论解决生产实际问题获得了显著效果。
直到1970年李四光还积极提倡在我国开发与利用地下热能，并亲自指导北京、天津、湖北等地的地热研究工作。
遗憾的是这项事业刚刚起步，他就与世长辞了。
第四阶段1971年李四光教授逝世后，在我国出现了一个群众性的学习与应用地质力学的热潮。
由于地质力学研究的深入，还派生出一些具有力学特色的专门学科和研究专题。
王嘉荫撰著的“应用矿物概论”，对我国显微构造领域的研究起了推动的作用。
七十年代末期，国内许多单位还编制了不同范围、不同尺度的构造体系图。
岩石的地质力学特征
岩石的地质力学特征岩石是地球上最常见的物质之一，其地质力学特征对于了解地球内部的构造和地质活动具有重要的意义。
在本文中，我将介绍岩石的地质力学特征，包括岩石的类型、力学性质、破裂与变形等方面。
首先，让我们来了解一下岩石的类型。
岩石可以分为三种主要类型：火成岩、沉积岩和变质岩。
火成岩是由地壳或地幔中的熔融岩浆冷却所形成的，例如花岗岩和玄武岩。
沉积岩是由岩屑、有机物或溶解物质在地表沉积并经过压实而形成的，例如砂岩和石灰岩。
变质岩是由原有岩石在高温和高压下发生变化而形成的，例如片麻岩和云母片岩。
接下来，我们来了解一下岩石的力学性质。
岩石的力学性质可以通过一些实验来测试。
其中，最常用的是强度测试和弹性模量测试。
强度测试可以用来评估岩石的破裂和破坏的能力。
弹性模量测试则可以用来评估岩石的变形和回弹能力。
这些测试结果可以帮助我们对岩石的力学性质有更深入的了解。
岩石在地质过程中会发生各种破裂和变形。
其中，最常见的是岩石的断裂和褶皱。
断裂是指岩石在外力作用下发生断裂并形成断层。
断层可以是平行于地层的走向、顺层倾向或垂直于地层的倾角。
褶皱则是指岩石在外力作用下发生挤压并形成褶皱。
褶皱可以是正褶皱或逆褶皱，取决于褶皱的折叠方向。
除了断裂和褶皱，岩石还可以发生岩浆侵入和岩石变形等现象。
岩浆侵入是指岩浆从地壳或地幔中向上运动并进入岩石中的过程。
岩浆侵入的形式有很多，常见的有岩浆柱、岩浆包裹体和岩浆岩等。
岩石变形是指岩石在外力作用下发生形状和体积的变化。
岩石变形可以是弹性变形或塑性变形，取决于岩石的力学性质和外力的大小。
总结起来，岩石的地质力学特征包括其类型、力学性质、破裂和变形等方面。
了解和掌握这些特征对于地质研究和工程建设具有重要的意义。
我们可以通过实验和观察来深入了解岩石的地质力学特征，并将其应用于实际的工程项目中。
随着科技的不断发展，我们对岩石的了解也会越来越深入，为地球科学的进一步发展提供更多的支持。
40第三章 地质构造分析的力学基础精品PPT课件
a)静水拉伸 b)一般拉伸
c)单轴拉伸
d)拉伸压缩
e)纯剪应力 f)单轴压缩
g)一般压缩
2020/11/30
构造地质学
h)静水压缩
20
§1 应力分析 1. 三维应力
四、三维应力分析
2020/11/30
构造地质学
21
§1 应力分析
2. 三维应力莫尔圆
四、三维应力分析
集中（重点）
2020/11/30
构造地质学
2
第3章 地质构造分析的力学基础
内 容：
1. 应力分析 2. 变形分析 3. 影响岩石力学性质与岩石变形的 因素
§1 应力分析
一、外力、内力和应力
1. 外力——对于一个物体来说, 另一个物体施 加于这个物体的的力称为外力。
①面力:通过接触面作用于物体的力。 ②体力:不通过接触,物体内每一个质点都受到的力,如：吸引力、
第3章 地质构造分析的力学基础
内 容：
1. 应力分析 2. 变形分析 3. 影响岩石力学性质与岩石变形的 因素
第3章 地质构造分析的力学基础
重点与难点
1) 外力、内力和应力（重点） 2) 应力状态和应力椭球（重点） 3) 二维应力分析―摩尔圆图解法（难点） 4) 三维应力分析(了解) 5) 应力场、构造应力场、应力轨迹和应力
2020/11/30
4. 主应力轴：σ1，σ2，σ3每对主应力的方向线
2020/11/30
构造地质学
7
§1 应力分析 二、应力状态和应力椭球
5. 应力椭球：以物体内一点主
应力1， 2 ， 3为主轴的椭球
体。
三维应力状态
直观表达物体内该点受力状况。
地质构造分析的力学基础讲义课件
第一节 应力
一、应力概念 二、主应力、主应力面和主应力轴
第二节 应力状态分析
一、单轴应力状态分析 二、双轴应力状态的二维分析 *三、应力状态的三维分析 四、应力集中
第三节 构造应力场
(一)、利用共轭(剪)节理测定σ1、σ2、σ3方位 (二)、利用构造缝合线测定σ1方位 *（三)、利用张节理测定σ3方位
Y σy
τy τyx τz
zy
σ τzx
z
τxy
σx
τxz X
Z
2020年11月
σ3 σ2
σ1
σ1
σ2
σ3
图3-3 作用于单元体的三个主应力
13
•
三个主应力一般不相等，有最大主应力
(最差σ1或大)、差主中(应异间力)应主与力应最。力小(σ主2)、应最力小之主差应(σ1力－(σσ33))称之应分，力
2020年11月
σ
n m
p
图3-2 截面上 一点的应力
τ
8
•
合应力的法向分量称为正应力
(σ)，也称直应力，地质学中以正值
（σ＞0）表示挤压力，以负值(σ＜0)
表示拉张力；切向分量称为剪应力
(τ)， 当其有使物体反时钟转动的趋
势时取正值，有顺时针转动趋势时
取负值。
2020年11月
9
应力单位及其换算
2020年11月
1
第一节 应力
• 一、应力概念
• (一)外力、内力和应力
力是物体间的相互作用，这种作用 主要表现为改变物体的运动状态，包括 改变物体的形状、大小、位置和运动速 度等等。力对于物体的效应决定于力的 大小、方向和作用点三个因素，通称为 力的三要素。把力的大小和方向同时加 以考虑的量称为矢量，故力可以合成和 分解。
