高支模支架安全操作技术交底1. 引言高支模支架的安全操作是建设工程中至关重要的一环。
本文档旨在详细说明高支模支架的安全操作技术，以确保施工人员的安全，并确保高支模支架的稳定性和可靠性。
2. 操作前的准备工作在开始操作高支模支架之前，施工人员需要进行以下准备工作：- 确保所有支架零件完好无损，并进行必要的维护和检修。
- 检查支架施工场地的地基状况，确保地基稳固并具有足够的承载能力。
- 根据设计要求，合理确定支架的位置和布置。
- 安全带必须佩戴在每位施工人员身上，并妥善使用其他个人防护装备，如安全鞋、安全帽等。
3. 支架安装操作在进行高支模支架的安装操作时，应遵循以下步骤：3.1. 整体组装- 根据支架设计图纸，按照正确的顺序和方法进行支架的组装。
- 确保支架连接紧固，且稳固可靠。
- 在支架组装过程中，严禁使用失效或损坏的零件。
3.2. 安装调整- 安装好支架后，及时进行支架的调整。
- 支架的调整应根据设计要求进行，确保支架的垂直度和水平度。
- 在支架调整过程中，避免使用过大的力量，以免损坏支架或造成安全事故。
3.3. 支架固定- 在支架安装完成后，需进行支架的固定工作。
- 确保支架牢固固定，并采用适当的固定方式，如钢筋焊接或膨胀螺栓固定等。
- 支架固定后，应进行必要的验收和检查，确保支架的稳定性和安全性。
4. 安全注意事项在操作高支模支架时，施工人员应遵守以下安全注意事项：- 严禁超负荷使用支架，确保支架的安全承载能力。
- 确保操作区域无滑倒、坍塌等危险物，保持工作环境的整洁和安全。
- 遵循正确的操作方法，并避免使用损坏或失效的工具和设备。
- 在高空作业时，注意防护措施，确保人员安全。
- 定期检查支架的使用状况，发现问题及时修理或更换支架。
5. 总结本文档详细介绍了高支模支架的安全操作技术，包括操作前的准备工作、支架安装操作步骤、安全注意事项等。
施工人员应严格遵守安全操作规程，确保施工过程中的人身安全和支架的稳定可靠。
高支模技术交底
1、梁模板：
.梁模板工艺流程：梁模板调整标高 支设梁板支撑 支设梁底并按要求起拱 绑扎梁筋 支设梁侧模 校正加固 办预检
.梁模板安装工艺：
模板支撑体系采用扣件脚手架及顶托做支撑，支撑立杆沿梁方向800mm间距布置，垂直方向1600mm间距布置立杆。梁模支架设可调支撑立杆、水平拉杆并设剪刀撑。梁底采用400*900木方子为龙骨、其中主龙骨间距为100mm。当梁高大于600时在梁底中部另加两根支撑，支撑间距为300mm。梁模模板加固肋条采用40*90木方做背杠，当梁高露出板底大于700mm以上时，在梁中加设一道Φ14对拉穿墙螺栓。为满足板面平整度的要求，全部木方用压刨将接触板面的一侧刨平，刨两次。梁底模为先加工成型模板（块）拼成，梁侧模则按交叉梁位置留设岔口。具体支设方案如下图：
钢尺检查
2
底模上表面标高
模板与混凝土的接触面应清理干净并刷脱模剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。
浇筑混凝土前，模板内的杂物应清理干净。
4、 模Байду номын сангаас拆除工艺及要求：
拆除工艺：
模板拆除时，应先拆除阳角，再拆平模板，最后拆除阴角。
阴角模的拆除：角模两侧的混凝土墙面对其吸附力较大，或因角模移位被混凝土包裹，因此拆除时需先将模板外表的混凝土剔除，然后用撬棍从下部翘动，将角模脱出，不得用大锤砸角模，以免造成墙体破坏，影响后序施工。
根据《危险性较大的分部分项工程安全管理办法》的规定，该部位模板属于高支模。
8轴左侧/J-K轴L6： 300*600跨度8400mm；8/J、K轴间KL6：300*850跨度8400 mm；9/J、K轴间KL7：300*850跨度8400 mm；9轴右侧/J-K轴L6： 300*600跨度8400mm；J轴KL12：300*750跨度一道8000 mm；K轴KL15(8B)：300╳800跨度8000mm。根据《危险性较大的分部分项工程安全管理办法》的规定施工荷载超过15KN/m2为超过一定规模的危险性较大的分部分项工程。
高支模安全技术交底
工程名称安全交底工程模板吊运、安装与撤除交底内容：交底日期交底工种木工一、一般要求：1、严禁违章指挥，违章操作，违反劳动纪律，集中精力，坚守岗位，未经专业培训不得从事非本工种作业。
2、进入施工现场必需戴好安全帽，系好下额带，高处作业必需系好安全带，严禁高处向下投仍物料。
3、严禁酒后上岗作业，制止穿高跟鞋、拖鞋、赤脚进入施工现场。
4、疼惜工地公共设施，保证设施安全性，制止随便撤除、挪动防护装置、防护设施、安全标志、消防器材及电器设备等。
5、施工现场严禁吸烟，严禁随地大小便；施工现场不得打架斗殴，相互辱骂；非专业电工人员严禁私接乱拉电线电缆。
6、现场作业工人必需经过三级教育培训，且签字确认，未经三级教育培训者，不得上岗。
7、进入施工现场的作业人员，最小于得小于18 周岁，最大不得超过60周岁，身体安康，具有良好思想道德素养，并持有效身份证件。
8、必需熟知本工种的安全操作规程和施工现场的安全生产制度，听从领导和安全检查人员的指挥，自觉遵章守纪，做到“三不”损害。
9、遵守本岗位安全技术操作规程，遵守各工程、规章制度及劳动纪律；发生环境污染或安全事故马上向工程部汇报解决。
工程名称安全交底工程模板吊运、安装与撤除交底日期交底工种木工二、针对性安全技术交底：〔一〕模板安装1、进入施工现场的操作人员必需戴好安全帽，扣好帽带。
操作人员严禁穿硬底鞋及高跟鞋作业。
2、高处和临边洞口作业应设护栏，张安全网，如无牢靠防护措施，必需佩戴安全带，扣好带扣。
高空、简单构造模板的安装与撤除，事先应有切实的安全措施。
3、工作前应先检查使用的工具是否结实，扳手等工具必需用绳链系挂在身上，钉子必需放在工具袋内，以免掉落伤人。
工作时要思想集中，防止钉子扎脚和空中滑落。
4、安装模板时操作人员应有牢靠的落脚点，并应站在安全地点进展操作，避开上下在同一垂直面工作。
操作人员要主动避让吊物，增加自我保护和相互保护的安全意识。
5、支模应按规定的作业程序进展，模板未固定前不得进展下一道工序。
高支模施工安全技术交底
上述未尽事宜请按规范及设计要求执行.
专业技术负责人：交底人：施工员：
安全员:质检员：接受人：
个
1
JJG 001—1993
2.3人员准备
现场施工指挥管理人员2名、现场带班1名，架子工20人、木工30人、测量工2人，电工2人,质检员1人，安全员1人等。
3。1工艺流程
3.1。1支撑体系总体施工流程
定位放线→按照方案搭设梁、板支模钢管脚手架→验收支模架→铺设次龙骨及梁、板模板→梁、板标高及尺寸复核→绑扎梁、板钢筋→梁、板预留洞口及机电预埋→验收钢筋→浇筑梁、板砼→砼养护→达到设计强度（龄期）后,拆除梁、板模板及支模架体。
3.2施工方法及技术要求
3。2。1支模架搭设前准备
(1）所有模板支撑脚手架搭设前，都要先熟悉方案要求，根据楼层高度，混凝土构件大小，确定立杆的间距要求,确定立杆的高度,拉线放出立杆的位置，注意横杆能尽量纵横贯通,平直。梁底的立杆与板底的立杆能通过横杆形成整体。
(2)选择典型梁板搭设一个样板支撑系统，经过各方验收通过后方可进行大面积搭设。
3.1。2梁支撑体系施工流程
弹梁轴线并复核→搭支模架→调整托梁→摆主梁→安放梁底模并固定→梁底起拱(按方案）→梁筋绑扎(请注意梁的中部箍筋应根据起拱高度相应的缩短竖向长度)→安装侧模→侧模拉线支撑(梁高加对拉螺栓）→复核梁模尺寸、标高、位置→与相邻模板连接.
3。1。3满堂支撑体系搭设施工流程
放置纵向扫地杆→设置立杆→第一步纵向水平杆→横向扫地杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆→剪刀撑及水平剪刀撑随搭设高度同步搭设。
模板：胶合模板板材表面应平整光滑，具有防水、耐磨、耐酸碱的保护膜，并应有易脱模和可两面使用等特点。不允许有腐朽、开裂、起皮、翘曲的模板，进场的胶合模板除应具有出厂质量合格证外,还应保证外观尺寸合格.
高支模安全技术交底
高支模安全技术交底（2）安装模板应按工序进行，当模板没有固定前，不得进行下一道工序作业。
严禁运用拉杆、支撑攀登上下。
（3）支模时，支撑、拉杆不准连接在门窗、脚手架或其它不稳定的物件上。
在混凝土浇灌过程中，要有专人检查，发现变形、松动等现象，要及时加固和修理，避免塌模伤人。
（4）在现场安装模板时，全部工具应装入工具袋内，避免高处作业时，工具掉下伤人。
（5）二人抬运模板时，要互相配合，协同工作。
传送模板、工具应用运输工具或绳子绑扎牢固后升降，不得乱扔。
（6）安装楼面模板遇有预留洞口底地方，应作临时封闭，以防误踏和坠物伤人。
（7）安装楼面模板，在下班时对已铺好而来不及钉牢的定型模板或散板、钢模板等，应拿起堆放稳妥，以防事故发生。
（8）切割木模板的圆盘锯必须设立防护罩，负责切割作业的人员应严格恪守操作规程，对于长宽木板的切割必须要有两人配合方可操作，操作中还应注意防尘。
（9）对切割余下的边角余料应堆放整洁，并做到长料长用，短料短用，节省用料。
（10）碰到 6 级或6 级以上强风时，严禁安装模板。
（1）应恪守高处作业安全技术规范有关规定。
（2）架子作业时，必须戴安全帽，系紧安全带，穿工作鞋，戴工作卡，铺脚手架不准马虎操作，操作工具及零件放在工具袋内，搭设中应统一指挥，思想集中，互相集中，互相配合，严禁在脚手架搭设过程中，嘻笑打闹，材料工具不能随意乱抛乱扔，吊运材料工具的下方不准站人。
（3）凡遇六级以上大风、浓雾、雷雨时，均不得进行高空作业，特别是雨后施工，要注意防滑，对脚手架进行经常检查，凡遇大风或停工段时间再使用脚手架时，必须对脚手架进行全方面检查，如发现连接部分有松动，立杆、大横杆、小横杆、顶撑有左右上下位移，铁丝解除，脚手板断裂、跷头等现象，应当及时的对其进行加固解决。
（4）立杆应间隔交叉有同长度的钢管，将相邻立杆的对接接头位于不同高度上，使立杆的单薄截面错开，以免形成单薄层面，造成支撑体系失稳。
（5）扣件的紧固与否符合规定，可使用矩扳手实测，要 40～65N.m 过小则扣件易滑移，过大则会引发扣件的铸铁断裂，在安装扣件的时候，全部扣件的开口都必须向外。
安全技术交底——高支模安全技术交底
（2）可能造成的伤害：机械伤害、高处坠落、物体打击、触电、模板坍塌等安全事故，可造成肢体伤残、劳动能力丧失、死亡。
⑴模板作业前，按设计单位要求，根据施工工艺、作业条件及周边环境编制施工方案，单位负责人审批签字，项目经理组织有关部门验收，经验收合格签字后，方可作业。
（2）废弃的模板及方木应及时收集清理，要做到工完场清。
（3）楼层模板拆除完后，楼层内的废料垃圾均应清理出楼层，运至堆放场。
(4)现场木作余料要尽量利用，不能再利用的要及时送到回收站。
(1）每天值班工长及安全员必须巡视工地，对存在的安全隐患及潜在的安全因素及时提出，及时整改。
(2）发现违章行为，及时纠正。
(2)浇筑梁板时，砼的堆积厚度不得超过模板设计时的计算厚度。
(3)浇筑砼时，必须安排专人对模板及其支架进行观察和维护，发现异常情况，立即停止浇筑砼，并卸载纠正变形模板后，才能继续浇筑砼。
⑴模板支撑系统施工前，应按施工规范、施工方案和施工组织设计的要求向搭设和使用人员做好安全、技术交底。
⑵对钢管架、配件、加固件应进行检查验收，严禁使用不合格的钢管架、配件。
⑺高处作业前，应由项目分管负责人组织有关部门对安全防护设施进行验收，经验收合格签字后，方可作业。安全防护设施应做到定有关部门验收，经验收合格签字后，方可实施。
1）安全用电组织措施
①建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。

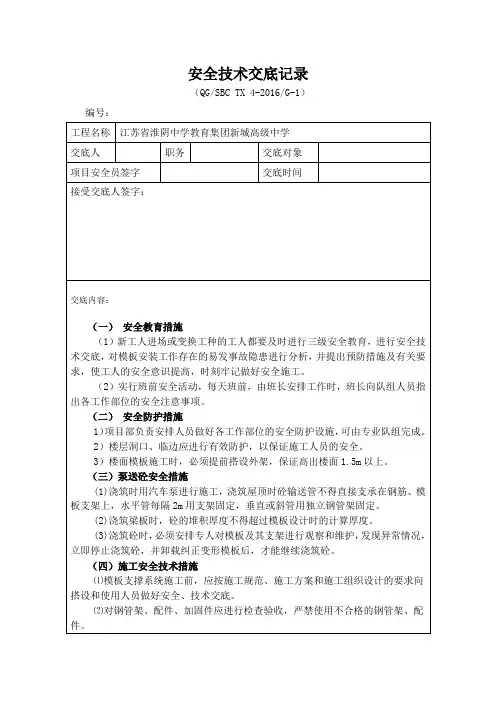

安全技术交底记录
（QG/SBC TX 4-2016/G-1）
编号：
工程名称
江苏省淮阴中学教育集团新城高级中学
交底人
高支模安全技术交底
交底人签名
接受Байду номын сангаас底负责人签名
安全员
交底日期： 年 月 日
作业人员签名
10.当电焊作业靠近模板时应用铁皮隔离防止焊渣烧坏模板。
11.当中部有加强层或支架很高，轴力沿高度分布变化较大，可采用下小上大的变步距设置，但变化应得到控制，高支撑架步距不大于1.5m。
12.单水平加强层可以每4跨沿水平结构层设置水平剪刀撑，竖向剪刀撑5跨一道进行设置。
13.梁两侧设置走到板，架体设置拦腰杆，26线南侧脚手架多设置一跨，充当护挡使用；所有剪刀撑架体搭设同步设置，不准架体搭设完再设剪刀撑、
施工现场针对性安全交底
1.作业时相关工具必须用绳系在身上，钉子必须放在工具袋内，以免伤人，且作业时要集中思想，防止钉子扎脚和空中滑落。
2.操作人员登高必须走人行梯道，严禁利用模板支撑攀登上下。
3.不得在脚手架上堆放大批模板等材料。
4.支撑、牵杆等不得搭载门窗框和脚手架上，且通道中间的斜撑、拉杆等应设在1.8m高以上。
5.模板上有预留洞口的地方，安装后应将洞口盖好。
6.当模板支撑架搭设高度大于或者等于8.0m时的高支模应搭设满堂支撑架作为模板支撑体系。
7.在立杆顶部设置支托板时，其距离支架顶层横杆的高度不宜大于300mm。
8.当顶部支撑点位于顶层横杆时，应靠近立杆，且不宜大于200mm。
9.内支模架禁止与外架链接。
14.雨天，风速达到6m/S时，停止作业，对未及时进行固定的模板，集中堆放并进行固定。
15.现场使用电缆严禁在架体中乱串，防止漏电架体带电。
16.现场人员爬高应穿防滑鞋，不易穿平板光滑的鞋子。
17.架体搭设完毕经验收合格后方可进行下道工序施工，严禁边加固边进行钢筋绑扎作业。
高支模安全技术交底
姓名Biblioteka 安全员姓名职务接受交底人：
3．模板支架的构造要求：立杆之间必须按步距满设双向水平杆，确保纵横两方向足够的设计刚度；立杆间距横桥向80㎝，腹板下间距40㎝。顺桥向60㎝。
4．严格按方案的要求设置纵横向剪刀撑及水平剪刀撑。
5．高支撑架的顶部和底部（扫地杆的设置层）必须设水平加强层。其中扫地杆距地约20cm，安装一定要牢固，用以约束立杆底脚发生位移和避免或减少脚手架不均匀沉降。
12．施工必须严格按经审批的施工方案施工，未经原审批同意，任何人不得修改或更变。
13．进入施工现场必须戴好安全帽，高于2m高度作业时应配戴安全带。严禁从高空往下投掷物件。
14．支架外围必须设置护栏，防护栏杆由上、下两道横杆及栏杆柱组成，上杆离地高度为，下杆离地高度。
15．严格控制施工荷载，上料要分散，不要集中。材料在指定位置分类、分规格堆放。
3．模板支架的构造要求：立杆之间必须按步距满设双向水平杆，确保纵横两方向足够的设计刚度；本方案立杆间距横桥向80㎝，腹板下间距40㎝。顺桥向60㎝。
4．严格按方案的要求设置纵横向剪刀撑及水平剪刀撑。
5．高支撑架的顶部和底部（扫地杆的设置层）必须设水平加强层。其中扫地杆距地约20cm，安装一定要牢固，用以约束立杆底脚发生位移和避免或减少脚手架不均匀沉降。
7．立杆顶部设置上托撑支承枋木承重，其距离支架顶层横杆的高度不可大于400mm；支撑横杆与立杆的连接扣件应进行抗滑验算，当设计荷载N≤12kN时，可用双扣件；大于12kN时应用顶托方式。
8．支撑架搭设的要求：严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；确保立杆的垂直偏差和横杆的水平偏差小于《扣件架规范》的要求；确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在，钢管不能选用已经长期使用发生变形的。
