彩电行管和电源开关管的代换原则
常见高清彩色电视行管损坏原因分析及代换
常见高清彩色电视行管损坏原因分析及代换随着社会进步，科技的发展，目前在电视机行业内，《大脑袋》电视基本已经淘汰，取而代之的是超薄的液晶数字电视以及等离子家庭影院。
不仅电子行业等都在进步，作为电视机维修行业的家电维修行业也在技术等各个方面紧跟其后，这也可称之为“食物链”平衡吧。
专业电视机维修人员分析：高清彩电行管损坏原因及代换现在大屏幕彩电大多是高清数字彩电，原来50HZ的场扫描频率是在人眼感知频闪的临界点，所以高清彩电都是提高行扫描的频率来提高清晰度。
即将场扫描的频率提高到100或60HZ逐行扫描。
这样行扫描的频率提高了一倍，自然行输出管的开关速度和功耗都会增加，普通的行输出管已不能胜任，要采用性能更好的大功率三极管。
目前大多采用的行管有;C5144、C5244、J6920、C5856、C5905等，这些行管的耐压都在1500V以上，电流大多有大于20A，但是由于功耗比较大，损坏率还是比较高，归纳损坏的原因一般有以下几点。
一、电源电压升高电源电压升高会导致行逆和电压升高，现在的高清彩电电源一般都是模块化的，电源设计比较合理，保护功能完善，不像以前的电源电路，故障相对比较少。
二、行管的型号和参数不对这种情况在专业的厂家售后一般不会，但是作为个体维修或是业余维修可能遇到，高清电视行管大功率大，频率高，最好用同型号的行管代换。
有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会赞成基极驱动电流减小而造成行激励不足，行电流过大(正常高清彩电电流在500MA~600MA)，而再次损坏。
更换行管后测量行电流，如果原行推动变压器次级并联有缓冲电阻的，可将该电阻的阻值增大，甚至拿掉，如果行管基极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值。
再次测量行电流，如果行电流减小就适当改变一下改变一下这两个电阻的阻值。
三、行偏转线圈或行输出变压器局部短路造成负载过重常见场输出集电路击穿导致行集团线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆和电容漏电，如果保护电路性能不完善，则会引起行管过流损坏。
彩电行输出和电源开关管的代换原则
彩电⾏输出和电源开关管的代换原则彩电⾏输出和电源开关管的代换原则彩电⾏管和电源开关管⼯作于⾼反压、⼤电流状态，是彩电中的关键元件，也是易损件。
由于彩电从设计到⼯程⽣产⽤料，不可能同⼀个模式，再加上彩电⼚家不同、屏幕尺⼨种类⼜多，彩电⾏管和电源开关管使⽤的型号也就五花⼋门，给我们维修⼈员带来⼀定的困难，有时查出故障所在，但因⽆同型号元件只好搁置⼀边，降低了维修效率。
通过⼤量的维修实践证明，彩电⾏管和开关管损坏后，如找不到原件，完全可以⽤代换件，只是代换时需遵循⼀定的原则。
⼀、封装上的区别常见的⾏管和开关管，有⾦属封装和塑料封装，⾦属封装的管⼦⼀般在早期⽣产的电视机中应⽤，现在的电视机都采⽤塑料封装的管⼦，这两种封装的管⼦互换时要注意的是安装孔、绝缘和散热等问题。
同样，塑料封装（塑封）的管⼦，有的散热⾦属⽚（与管芯集电极相连）裸露，我们叫它半塑封；有的把散热⾦属⽚全部⽤塑料绝缘，我们叫它全塑封。
显然，代换时最好选择同种封装的管⼦。
半塑封代换全塑封管时，应注意加垫上云母绝缘⽚和紧固螺钉的绝缘，以隔离散热⽚防⽌发⽣短路，并涂上导热硅脂压实以利散热；全塑封代换半塑封管时，应把原云母绝缘⽚拆除并涂硅脂以利散热。
⼆、带阻尼和不带阻尼的区别⼩屏幕（⼀般指21"以下）彩电⾏管，在其CE极间内置了阻尼⼆极管，BE极间也内置了⼀⼩阻值电阻，我们称它带阻尼⾏管；⽽⼤屏幕（⼀般指25"以上）彩电⾏管，由于增加了枕形校正电路，⼤多采⽤不带阻尼的三极管，但也有例外，如2SD2553就带阻尼，它⼤量⽤于⼤屏幕彩电的⾏输出管。
代换时应区分是否带阻尼，不带阻尼的⾏管，应急时可以代替带阻尼的⾏管，但要另外加并阻尼⼆极管。
当然，电源开关管是不带阻尼的，不能⽤带阻尼的管⼦去代换。
三、最⼤电参数⾏管和开关管最关键的电参数是VCEO、VCBO、ICM、PCM等。
通过实践总结，⼀般彩电⾏管和开关管使⽤原则是：1．21″以下机⾏管：PCM=50W左右、ICM=5A左右、VCBO≥1500V、VCEO≥600V。
常见的彩电电源管和行输出管
常见的彩电电源管和行输出管小屏幕（一般指21"以下）彩电行管，在其CE极间内置了阻尼二极管，BE极间也内置了一小阻值电阻，我们称它带阻尼行管；而大屏幕（一般指25"以上）彩电行管，由于增加了枕形校正电路，大多采用不带阻尼的三极管，但也有例外，如2SD2553就带阻尼，它大量用于大屏幕彩电的行输出管。
代换时应区分是否带阻尼，不带阻尼的行管，应急时可以代替带阻尼的行管，但要另外加并阻尼二极管。
当然，电源开关管是不带阻尼的，不能用带阻尼的管子去代换。
最大电参数行管和开关管最关键的电参数是VCEO、VCBO、ICM、PCM等。
通过实践总结，一般彩电行管和开关管使用原则是：21″以下机行管：PCM=50W左右、ICM=5A左右、VCBO≥1500V、VCEO≥600V。
25″~29″机行管：PCM≥50W、ICM≥5A、VCBO≥1500V、VCEO≥600V。
21″以下机开关管：PCM=50W左右、ICM=5A左右、VCBO≥800V、VCEO≥600V。
25″~29″机开关管：PCM≥100W、ICM≥10A、VCBO≥800V、VCEO≥600V。
通过上面数据可知，25″~29″机行管、开关管可代换21″以下机行管、开关管，但成本稍高，而21″以下机的管子不能代换25″以上机的管子。
行管和开关管互换原则不带阻尼的行管原则上可代换电源开关管，但要考虑PCM、ICM、HFE等参数能否符合要求；电源开关管如要代换行管，除要考虑PCM、ICM外还要看其VCBO、VCEO等能否满足要求。
例如2SD1547行管能代换25″~29″机电源开关管，但2SD4706电源开关管就不能代换行管，因其VCBO、VCEO达不到要求。
行管工作频率不同的代换100Hz彩电行频为普通机的一倍，行管工作频率高，除要考虑正常的PCM、ICM、VCEO、VCBD等参数外，另一重要参数不容忽视，那就是管子的下降时间tf，普通行管的下降时间tf多在1us左右，如用在100HZ彩电行输出上，由于下降时间长,开关速率不够（也即从饱和到截止的时间长），行管将会严重发热而烧毁。

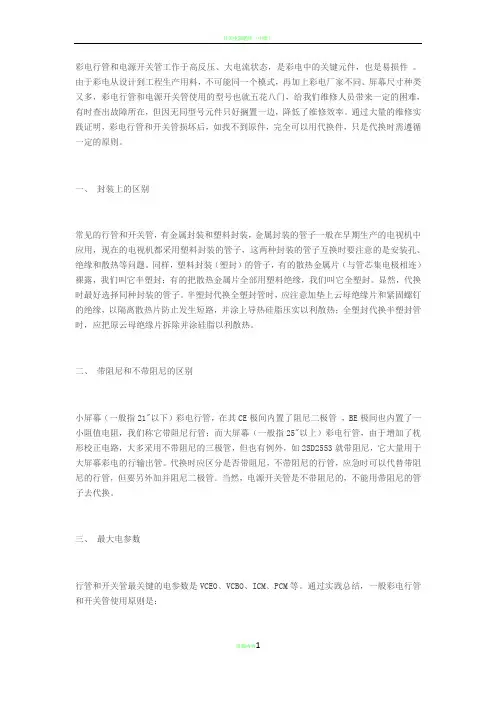

开关管代换资料
彩电行管和电源开关管工作于高反压、大电流状态，是彩电中的关键元件，也是易损件。
由于彩电从设计到工程生产用料，不可能同一个模式，再加上彩电厂家不同、屏幕尺寸种类又多，彩电行管和电源开关管使用的型号也就五花八门，给我们维修人员带来一定的困难，有时查出故障所在，但因无同型号元件只好搁置一边，降低了维修效率。
通过大量的维修实践证明，彩电行管和开关管损坏后，如找不到原件，完全可以用代换件，只是代换时需遵循一定的原则。
一、封装上的区别常见的行管和开关管，有金属封装和塑料封装，金属封装的管子一般在早期生产的电视机中应用，现在的电视机都采用塑料封装的管子，这两种封装的管子互换时要注意的是安装孔、绝缘和散热等问题。
同样，塑料封装（塑封）的管子，有的散热金属片（与管芯集电极相连）裸露，我们叫它半塑封；有的把散热金属片全部用塑料绝缘，我们叫它全塑封。
显然，代换时最好选择同种封装的管子。
半塑封代换全塑封管时，应注意加垫上云母绝缘片和紧固螺钉的绝缘，以隔离散热片防止发生短路，并涂上导热硅脂压实以利散热；全塑封代换半塑封管时，应把原云母绝缘片拆除并涂硅脂以利散热。
二、带阻尼和不带阻尼的区别小屏幕（一般指21"以下）彩电行管，在其CE极间内置了阻尼二极管，BE极间也内置了一小阻值电阻，我们称它带阻尼行管；而大屏幕（一般指25"以上）彩电行管，由于增加了枕形校正电路，大多采用不带阻尼的三极管，但也有例外，如2SD2553就带阻尼，它大量用于大屏幕彩电的行输出管。
代换时应区分是否带阻尼，不带阻尼的行管，应急时可以代替带阻尼的行管，但要另外加并阻尼二极管。
当然，电源开关管是不带阻尼的，不能用带阻尼的管子去代换。
三、最大电参数行管和开关管最关键的电参数是VCEO、VCBO、ICM、PCM等。
通过实践总结，一般彩电行管和开关管使用原则是：1． 21〃以下机行管：PCM=50W左右、ICM=5A左右、VCBO≥1500V、VCEO≥600V。
彩电行输出变压器的代换原则
彩电行输出变压器的代换原则
彩电行输出变压器的代换原则
代换原则：
(1)必须掌握原机与代用FBT的参数，即管脚与绕组相同，参数不明时禁止代用，以防意外。
(2)CRT尺寸相符，21英寸及其以下英寸通用，25英寸～29英寸通用。
(3)FBT的磁芯大小和+B供电电压相同或相近。
(4)FBT管脚几何排列尽量相同或相近，有利于安装。
(5)必要时在代用FBT磁芯上穿绕线圈来满足原机的要求。
穿绕线圈有极性之分，极性判别简单，用软导线在代用FBT磁芯上穿2～3圈，一头接地，另一头接二极管的正极，二极管负极接一只小电容。
开机后，测量电容上的电压数据并记录。
关机后对电容放电，交换绕组的两个接头再次开机，测量电容上的电压。
比较两次测量的数据，电压低的接法为行正程整流所得电压，提供电流大，带负载力强，用于场输出、伴音功放等电路;反之，为行。
彩电开关电源代换四例
彩电开关电源代换四例例1.用日电CT1803开关电源代换汤姆逊TH-4R100C电源1.电源对比与选择一台汤姆逊TH-4R100C彩电，三无。
在某修理部维修时，经检查电源开关管BU508和电路多只元件损坏。
更换开关管和损坏的其它元件后，检查电源其它元件和负载未见异常，可是通电开机后，瞬间开关管再次损坏，连续更换3只开关管均被损坏，不敢再换，送修我处。
该电源维修期刊中也有类似屡损开关管介绍。
从经济方面考虑，计划用现有的日电CT1803彩电开关电源代换汤姆逊TH-4R100C开关电源。
比较两个开关电源代换条件：电源类型：二者均为并联型开关电源，具备代换要求。
输出功率方面：二者均为20 ~21英寸彩电开关电源，输出功率接近。
输出电压方面：日电CT1803电源输出110V和25V两组电压。
汤姆逊TH-4R100C电源有三组电压输出，其中DP51整流后的U1为90V，经泵电源电路升压、L57整流、CL57滤波后变为108V，为行输出级供电；DP46整流后的U3电压为22V，为伴音功放电路供电；DP47整流后的U2电压为13V，经IP61稳压后变为U7，电压为12V，为小信号电路供电。
日电电源虽然只有110V和25V电压输出，分析后认为：日电电源输出的110V可直接接到被代换电源的108V泵电源输出端，25V代换为伴音功放供电的22V，不会对功放电路造成威胁，而被代换电源的U2电流不大，可在25V输出电压上通过降压取得。
开关机控制电路：日电CT1803不是遥控彩电，无遥控开关机控制电路，汤姆逊TH-4R100C开关机控制电路是通过控制IP61是否输出12V电压待机的，代换后对被代换电源的开关机电路不产生影响，符合代换要求。
2.代换方法代换接线电路如图1所示，具体代换步骤如下：①代换电源为品牌电源，整流滤波电路较好，可以采用。
在220V市电输入端抗干扰电路LP01之后断开，接入日电电源的市电输入端。
②将汤姆逊TH-4R100C输出整流电路的DP46、DP47、DP51和泵电源整流电路的BL57拆除，代换电源的输出端地线接被代换电源的地线，代换电源的110V输出端J2接被代换电源的原泵电源整流管DL57负极；代换电源的25V输出端J3接被代换电源的原DP46的负极，并将代换电源的R611短接。
常用行管及开关管代换手册
常用行管及开关管代换手册彩电显像管和开关秦致岛的系统全世界也不好吗？更换前首先进行检查，以确定损坏是否由管道本身造成。
如果诱因来自外围，则必须首先消除外围故障，以防止二次不必要的二次损坏。
外围因素包括显示器触摸电极的短路、线路变压器(高压封装)的内部短路、线路管的激励端是过激励还是欠激励(这些行为不一定是先天性的，所获得的原件老化和恶化、引脚被焊接等)。
)，并且线管的散热也非常重要。
排除上述原因，我们将在下面看替代原则。
封装普通列管和开关管的区别包括金属封装和塑料封装。
金属封装管通常用于早期电视机。
目前的电视机都使用塑封管。
当两种封装的管子互换时，应注意安装孔、绝缘、散热等问题。
类似地，对于塑封(塑封)管，一些散热金属片(连接到管芯的集电极)是暴露的。
我们称之为半塑料封装；有些用塑料绝缘所有辐射金属片，我们称之为塑料包装。
显然，更换时最好选择同类型的包装管。
用半塑料包装替换全塑料包装管道时，应注意云母绝缘片和紧固螺钉的绝缘，以隔离散热器，防止短路，导热硅脂应涂上并压实，以利于散热。
当用全塑料包装替换半塑料管时，应去掉原来的云母绝缘片，并涂上硅脂，以便散热。
有阻尼和无阻尼小屏幕彩色电视显像管(以下统称为21)的区别在于，在其电容电极之间内置一个阻尼二极管，在其电容电极之间内置一个小电阻。
我们称之为阻尼管。
另一方面，由于增加了枕形校正电路，大多数大屏幕(一般为25个以上)彩色电视显像管使用无阻尼晶体管，但也有例外，如2SD2553带阻尼晶体管，它广泛用于大屏幕彩色电视显像管更换时，有必要区分是否使用带阻尼和不带阻尼的管路。
在紧急情况下，可以更换带阻尼的管路，但应增加一个二极管并进行阻尼。
当然，电源开关管是无阻尼的，不能用带阻尼的管代替。
列管和开关管最关键的电气参数是氯乙烯单体、VCBO、离子传导膜、相变材料等。
通过实践总结，彩色电视显像管和开关管的使用原则如下:21”或以下:PCM=50W，ICM=5A，VCBO≥1500伏，VCEO≥600伏25”至29”机器管道:动力系统控制模块≥50W，动力系统控制模块≥5A，VCBO≥1500伏，真空断路器≥600伏适用于21”以下机器的开关管:动力系统控制模块=50W，动力系统控制模块=5A，VCBO≥800伏，电压控制振荡器≥600伏25”至29”机器的开关管:动力系统控制模块≥100瓦，动力系统控制模块≥10瓦，VCBO≥800伏，电动气动执行机构≥600伏从以上数据可以看出，25”到29”的机器管和开关管可以用21”或更少的机器管和开关管代替，但成本稍高，而21”或更少的机器管不能用25”或更多的机器管代替换管和开关管的原则无阻尼管原则上可以代替电源开关管，但要考虑动力系统控制模块、信息控制模块和HFE等参数是否满足要求。
彩电常用的行管、开关管代换
彩电常用的行管、开关管代换1彩电常用的行管、开关管代换用途可互换型号21"以下机行输出管 2SD1554、2SD1555、2SD2499、2SD2624、2SD1426、 2SD1651、BU2508DF、BU4508DK、2SD142721"以下机电源开关管 2SD1545、2SD2498、2SD1710、BUH515、2SC4458、 BUT11AF、2SC5287、2SD2498、2SD1402、2SD233425"~29"机行输出管 2SD1547、2SD2553、2SC5148、2SD2253、2SC5150、 2SC5422、2SD2500、BU2525A、BUH1015D、2SD392725"~29"机电源开关管 2SC3688AST、2SD3683、2SC4111、2SD4706、 2SC5148、2SC1547、2SD3927、2SD2500、2SD140334"~38"机行输出管 2SD2500、2SD2553、2SD2253100Hz机行输出管 2SC5144、2SC4288、2SC5422另附易损三极管，一般情况同种类可互换：常用枕校调制三极管型号有：NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852 PNP型：BD242、2SA1668、2SA1930、2SB940常用待机开关三极管型号有：2SC2335、BUT11、3DD2335常用待机控制三极管型号有：2SA1013、2N54012007-2-22 04:40 AM admin彩电显示器常用行管大功率开关管参数显示器晶体管资料10090 B857 PNP 70V 4A 40W13330 BU2508A 1500V 8A 125W13329 BU2508AF 1500V 8A 45W10306 BU2508DF 1500V 8A 45W10308 BU2520AF 1500V 10A 45W10309 BU2520AX 1500V 10A 45W10310 BU2520DF 1500V 10A 45W10311 BU2520DX 1500V 10A 45W10312 BU2522AF 1500V 10A 45W10313 BU2522AX 1500V 10A 45W10314 BU2522DF 1500V 10A 45W10315 BU2522DX 1500V 10A 45W10316 BU2525AF 1500V 12A 45W10317 BU2525AX 1500V 12A 45W10320 BU2527AF 1500V 12A 45W10321 BU2527AX 1500V 12A 45W10322 BU2532AL 1500V 15A 150W13401 BU2532AW 1500V 16A 125W宝雪电修 (2008-7-27 19:23:09) 18110 BU2725DX 1700V 12A 45W 10323 BU406 NPN 400V 5A 60W 13491 BU4522AF 1500V 10A 45W 13094 BU4522AX 1500V 10A 45W 18114 BU4523AF 1500V 11A 45W 13095 BU4523AX 1500V 11A 45W 10324 BU4525AF 1500V 12A 45W 10326 BU4525DF 1500V 12A 45W 10327 BU4530AL 1500V 16A 125W 13640 BU4530AW 1500V 16A 125W 13494 BUH1015 1500V 14A 70W 13414 BUH315D 1500V 6A 44W 10330 BUT11A 1000V 5A 100W 10377 C3039 500V 7A 50W 13293 C3886A 1500V 8A 50W 18211 C3996 1500V 15A 180W 10396 C3997 1500V 20A 250W 10397 C3998 1500V 25A 250W 10401 c4242 450V 7A 40W 13627 C4288A 1600V 12A 200W 18215 C4532 1700V 10A 200W 18127 C4634 1500V 0.01A 2W 10404 C4686A 1500V 50mA 10W 13423 C4762 1500V 7A 50W 10407 C4769 1500V 7A 60W 13339 C4891 1500V 15A 75W 18107 C4897 1500V 20A 150W 18175 C4924 1500V 10A 70W 10412 C5027 NPN 1100V 50W 18126 C5039 800V 5A 30W 13685 C5045 1600V / 15A / 75W 13152 C5047 1600V 25A 25W 13338 C5048 1500V 12A 50W 10413 C5086 1500V 10A 50W 13151 C5088 1500V 8A 60W 10414 C5129 1500V 10A 50W 13763 C5142 1500V 20A 200W 10416 C5144 1700V/20A/200W 10417 C5148 1500V 8A 50W 10418 C5149 1500V 8A 50W 18214 C5243 1700V 15A 200W 13208 C5243 1700V 15A 200W 10419 C5244 1500V 20A 200W13281 C5244A 1600V 20A 200W 10420 C5250 1500V 8A 50W13770 C5251 1500V 12A 50W 13684 C5252 1500V 15A 50W13769 C5294 1500V 20A 120W 13437 C5296 1500V 8A 60W13771 C5297 1500V 8A 60W18166 C5301 1500V 20A 120W 10421 C5302 1500V 15A 75W 13209 C5331 1500V 15A 180W 10422 C5386 1500V 7A 50W10423 C5387 1500V 10A 50W 13637 C5404 1500V 9A 50W13380 C5404 1500V 9A 50W13403 C5406 1500V 14A 100W 13402 C5407 1700V 15A 100W 10424 C5411 1500V 14A 60W 13626 C5423 1700V 15A 100W 13171 C5440 1500V 15A 60W 13764 C5445 1500V 25A 200W 13210 C5446 1700V 18A 200W 10425 C5449 1500 12A 50W10426 C5515 1500V 17A10427 C5516 1500V,20A13162 C5521 1500V 13A 50W 13161 C5552 1700V 16A 65W 13159 C5570 1700V 28A 220W 13211 C5583 1500V 17A 150W 13212 C5584 1500V 20A 150W 13625 C5587 1500V 17A 75W13555 C5589 1500V 18A 200W 13213 C5597 1700V 22A 200W 13157 C5612 2000V 22A 220W 13170 C5686 2000V 20A 70W 18097 C5801 1500V 8A 50W 48kHz 10428 C5802 1500V 10A 60W 69KHz 10429 C5803 1500V 12A 70W 84KHz 13752 C5855 1500V 12A 50W 10430 C5904 1500V 17A18100 C5905 1700V 20A13499 C5914 1500V 12A13694 C5928 约13A13693 C5929 约15A10431 C5931 1700V，15A 810632 D1088 N-DARL 300V 6A 30W B>200013664 D1273-P NPN / 80V / 3A / 40W13628 D1878 1500V 5A 60W18216 D1879 1500V 6A 60W10649 D2058 60V 3A 25W18217 D2356 1500V 20A 200W18125 D5703 1500V 10A 70W18212 HPA100 1500V 10A 150W18213 HPA150 1500V 15A 150W11731 J5804 1500V 14A11733 J6810 1500V 10A11734 J6812 1500A 12A 60W11735 J6815 1500V 15A 60W11736 J6820 1500V 20A 60W13200 J6825 1500V 25A >150W11737 J6910 1700V 10A 60W11738 J6916 1700V 16A 60W11739 J6920 1700V 20A 60W12362 MJE13007 700V 80W NPN12363 MJE13009 700V 100W NPN13214 MJL16218 1500V 15A 170W13495 MJW16212 1500V 10A18099 ST2001 1500V 10A 55W8951 ST2310FX 1500V 12A12888 TIP102 100V 8A 80W Darlington NPN12889 TIP122 100V 5A 65W Darlington NPN12890 TIP127 100V 8A 65W Darlington PNP12891 TIP31C 100V 3A 40W NPN12892 TIP32C 100V 3A 40W PNP12893 TIP41C 100V 6A 65W NPN12894 TIP42 40V 6A 65W PNP12895 TIP42A 60V 6A 65W PNP12896 TIP42C 100V 6A 65W PNP12898 TIP50C 400V 1A 40W用大功率高耐压场效应管参数114种型号耐压(V) 电流(A) 功率(W) 型号耐压(V) 电流(A) 功率(W)2SK534 800 5 100 2SK1045 900 5 1502SK538 900 3 100 2SK1081 800 7 1252SK557 500 12 100 2SK1082 800 6 122SK560 500 15 100 2SK1119 1000 4 1002SK565 500 9 125 2SK1120 1000 8 1502SK566 800 3 78 2SK1198 800 3 752SK644 500 10 125 2SK1249 500 15 1302SK719 900 5 120 2SK1250 500 20 1502SK725 500 15 125 2SK1271 1400 15 2402SK727 900 5 125 2SK1280 500 18 1502SK774 500 18 120 2SK1341 900 5 1002SK785 500 20 150 2SK1342 900 8 1002SK787 900 8 150 2SK1357 900 5 1252SK788 500 13 150 2SK1358 900 9 1502SK790 500 15 150 2SK1451 900 5 1202SK955 800 9 150 2SK1498 500 20 1202SK962 900 8 150 2SK1500 500 25 1602SK1019 500 30 300 2SK1502 900 7 1202SK1020 500 30 300 2SK1512 850 10 1502SK1531 500 15 150 IRFP150 100 41 1802SK1537 900 5 100 IRFP151 60 19 1802SK1539 900 10 150 IRFP240 200 31 1502SK1563 500 12 150 IRFP250 200 31 1802SK1649 900 6 100 IRFP251 150 33 1802SK1794 900 6 150 IRFP254 250 23 1802SK2038 900 6 125 IRFP350 400 16 180IRF350 500 13 150 IRFP351 350 16 180IRF360 400 25 300 IRFP360 400 23 250IRF440 500 8 125 IRFP450 500 14 180IRF450 500 13 150 IRFP451 450 14 180IRF451 450 13 150 IRFP452 500 12 180IRF460 500 21 300 IRFP460 500 20 250IRF740 400 10 125 MTH8N50 500 8 120IRF820 500 2.5 50 MTH8N60 600 8 120IRF834 500 5 100 MTH10N50 500 10 120IRF840 500 8 125 MTH12N50 500 12 120IRF841 450 8 125 H12N45 450 12 120IRF842 500 7 125 H13N50 500 13 150MTH14N50 500 14 150 MTP5N45 450 5 75MTH20N20 200 20 120 MTP5N50 500 5 75MTH25N20 200 25 150 MTP6N60 600 6 12 5MTH30N10 100 30 120 IXGH10N100 1000 10 100 MTH35N15 150 35 150 IXGH15N100 1000 15 150 MTH40N10 100 40 150 IXGH20N60 600 20 150 MTM6N80 800 6 120 IXGH25N100 1000 25 200 MTM6N90 900 6 150 GH30N60 600 30 1 80MTM8N50 500 8 100 GH30N100 1000 30 250 MTM8N90 900 8 150 GH40N60 600 40 2 00MTM10N20 200 10 75 IXTH24N50 500 24 25 0MTM20N20 200 20 125 IXTH30N20 200 30 180MTM25N10 100 25 100 IXTH30N30 300 30 180 MTM30N10 100 30 120 IXTH30N50 500 30 300 MTM40N10 100 40 150 IXTH40N30 300 40 250 MTP3N60 600 3 75 IXTH50N10 100 50 150MTP3N100 1000 3 75 IXTH50N20 200 50 15 0MTP4N60 600 4 50 IXTH67N10 100 67 200MTP4N80 800 4 50 IXTH75N10 100 75 13 553TT2062 1500V 18A 85W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Description:
彩电行管和电源开关管工作于高反压、大电流状态，是彩电中的关键元件，也是易损件。
由于彩电从设计到工程生产用料，不可能同一个模式，再加上彩电厂家不同、屏幕尺寸种类又多，彩电行管和电源开关管使用的型号也就五花八门，给我们维修人员带来一定的困难，有时查出故障所在，但因无同型号元件只好搁置一边，降低了维修效率。
通过大量的维修实践证明，彩电行管和开关管损坏后，如找不到原件，完全可以用代换件，只是代换时需遵循一定的原则。
一、封装上的区别
常见的行管和开关管，有金属封装和塑料封装，金属封装的管子一般在早期生产的电视机中应用，现在的电视机都采用塑料封装的管子，这两种封装的管子互换时要注意的是安装孔、绝缘和散热等问题。
同样，塑料封装（塑封）的管子，有的散热金属片（与管芯集电极相连）裸露，我们叫它半塑封；有的把散热金属片全部用塑料绝缘，我们叫它全塑封。
显然，代换时最好选择同种封装的管子。
半塑封代换全塑封管时，应注意加垫上云母绝缘片和紧固螺钉的绝缘，以隔离散热片防止发生短路，并涂上导热硅脂压实以利散热；全塑封代换半塑封管时，应把原云母绝缘片拆除并涂硅脂以利散热。
二、带阻尼和不带阻尼的区别
小屏幕（一般指21"以下）彩电行管，在其CE极间内置了阻尼二极管，BE极间也内置了一小阻值电阻，我们称它带阻尼行管；而大屏幕（一般指25"以上）彩电行管，由于增加了枕形校正电路，大多采用不带阻尼的三极管，但也有例外，如2SD2553就带阻尼，它大量用于大屏幕彩电的行输出管。
代换时应区分是否带阻尼，不带阻尼的行管，应急时可以代替带阻尼的行管，但要另外加并阻尼二极管。
当然，电源开关管是不带阻尼的，不能用带阻尼的管子去代换。
三、最大电参数
行管和开关管最关键的电参数是VCEO、VCBO、ICM、PCM等。
通过实践总结，一般彩电行管和开关管使用原则是：
1．21″以下机行管：PCM=50W左右、ICM=5A左右、VCBO≥1500V、VCEO≥600V。
2．25″~29″机行管：PCM≥50W、ICM≥5A、VCBO≥1500V、VCEO≥600V。
3．21″以下机开关管：PCM=50W左右、ICM=5A左右、VCBO≥800V、VCEO≥600V。
4．25″~29″机开关管：PCM≥100W、ICM≥10A、VCBO≥800V、VCEO≥600V。
通过上面数据可知，25″~29″机行管、开关管可代换21″以下机行管、开关管，但成本稍高，而21″以下机的管子不能代换25″以上机的管子。
四、行管和开关管互换原则
不带阻尼的行管原则上可代换电源开关管，但要考虑PCM、ICM、HFE等参数
能否符合要求；电源开关管如要代换行管，除要考虑PCM、ICM外还要看其VCBO、VCEO等能否满足要求。
例如2SD1547行管能代换25″~29″机电源开关管，但2SD4706电源开关管就不能代换行管，因其VCBO、VCEO达不到要求。
五、行管工作频率不同的代换
100Hz彩电行频为普通机的一倍，行管工作频率高，除要考虑正常的PCM、
ICM、VCEO、VCBD等参数外，另一重要参数不容忽视，那就是管子的下降时间tf，普通行管的下降时间tf多在1us左右，如用在100HZ彩电行输出上，由于下降时间长,开关速率不够（也即从饱和到截止的时间长），行管将会严重发热而烧毁。
一般100Hz彩电行管要求其tf≤0.6us，电脑显示器就用这种行管，目前国内还无法生产这种管子，完全依赖进口，因而价格昂贵。
常见的型号有2SC5144、2SC4288等。
六、彩电常用行管、开关管代换表
通过上面分析，大家对行管、开关管的代换原则有了一定的了解，当然在有原料的基础上尽量采用原料而不采用代料，因为原料的各项参数更能与电路相匹配。
下面把目前彩电常用的行管、开关管列表示出，以方便维修。
21"以下机行输出管可互换型号
2SD1554、2SD1555、2SD2499、2SD2624、2SD1426、2SD1651、BU2508DF、BU4508DK、2SD1427
21"以下机电源开关管可互换型号
2SD1545、2SD2498、2SD1710、BUH515、2SC4458、BUT11AF、2SC5287、2SD2498、2SD1402、2SD2334
25"~29"机行输出管可互换型号
2SD1547、2SD2553、2SC5148、2SD2253、2SC5150、2SC5422、2SD2500、BU2525A、BUH1015D、2SD3927
25"~29"机电源开关管可互换型号
2SC3688AST、2SD3683、2SC4111、2SD4706、2SC5148、2SC1547、2SD3927、2SD2500、2SD1403
34"~38"机行输出管可互换型号
2SD2500、2SD2553、2SD2253
100Hz机行输出管2SC5144、2SC4288、2SC5422、J6920
另附易损三极管，一般情况同种类可互换：
常用枕校调制三极管型号有：
NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852、2SD2603
PNP型：BD242、2SA1668、2SA1930、2SB940
常用待机开关三极管型号有：2SC2335、BUT11、3DD2335
常用待机控制三极管型号有：2SA1013、2N5401、2SC2230。
