风电齿轮箱结构故障分析
二、齿轮、轴承润滑机理
• 齿轮和轴承在转动过程中它们实际都是非直接接 触，这中间是靠润滑油建成油膜，使其形成非接 触式的滚动和滑动，这时油起到了润滑的作用。 虽然它们是非接触的滚动和滑动，但由于加工精 度等原因使其转动都有相对的滚动摩擦和滑动摩 擦，这都会产生一定的热量。如果这些热量在它 们转动的过程中没有消除，势必会越集越多，最 后导致高温烧毁齿轮和轴承。因此齿轮和轴承在 转动过程中必须用润滑油来进行冷却。所以润滑 油一方面起润滑作用，另一方面起冷却作用。
3.2安装要求
• 供油装置应安装在齿轮箱附近，泵吸油管 越短越好，其长度以不大于1米为宜。
• 为保证冷却效果，油/风冷却装置应安装在 通风处。
• 中间连接管路按相关的液压、润滑安装规 范进行安装，保证各连接处不泄漏。
• 供油装置投入运行前，必须确认齿轮箱内 部清洁度达到ISO4406 17/15/12级，润滑 油清洁度等级达到ISO4406 17/15/12级。
齿轮轮齿 损伤原因
1. 疲 劳
1. 局部断齿
2. 过 载
3. 冲 击
1. 过 载
2. 磨 损
2. 润滑剂不洁
1. 齿面硬度低
3. 点 蚀
2. 过 载
3. 载荷不均
4. 胶 合
1. 供油不良 2. 齿轮精度低 3. 温度过高 4. 齿面硬度低
1. 疲 劳
5. 齿根疲劳裂纹
2. 过 载
3. 齿根圆角处热处
技术，分析其它企业失败的原因，总结和
吸收以往开发其它项目齿轮箱成功的经验，
研制高技术性能，高可靠性和良好的可维
修性的增速齿轮箱是兆瓦级风力发电机组 的关键技术保障。
一、风电齿轮箱的传动结构类型与工作原理
6 4 .5
600KW齿轮箱1
600KW齿轮箱2
800KW齿轮箱1
800KW齿轮箱2
1000KW齿轮箱
– 机组未启动时若油温⑩低于10℃时，电加热器 ②启动，电动泵③每隔30分钟启动工作5分钟。 油温⑩高于15℃，电加热器②停止加热，电动 泵③工作，机组启动。
– 机组启动温度必须在油温⑩高于10℃。
– 电动泵③出口压力10bar，安全阀设定压力 16bar，出口油压过高（超过16bar）时，安全 阀打开。
902
1284
M30
1215
1735
M36
2127
3018
M42
3391
4831
M48
5145
7321
M52
6615
9408
M56
8232
11760
M60
9996
14308
M64
12348
17542
M68
14896
21168
12.9 级 36.3 74.5 128.4 203.8 310.7 431.2 617.4 833 1058 1568 2127 3695 5929 8918 11466 14308 17444 21364 25872
– 在总计运行10小时后，检查机座螺栓和各连接 部位螺栓，必要时予以紧固，检查所有可能的 泄漏点；检查油位，必要时补充润滑油。
3、润滑系统使用要求
• 润滑油牌号：Mobil SHC XMP 320 • 润滑系统由供油装置、过滤系统、油/风冷
却装置及中间连接管路组成。
• 控制原理图如图：
3.1控制要求：
理或加工缺陷
图示为齿轮主要故障形式及其原因
不能运转
1．齿 轮 轮 齿 2．齿 轮 轮 体 3．轴、联轴节、键
1．断 齿 2．严重胶合 3．杂物进入 1．齿圈断裂 2．变形损坏 1．损 伤
4．轴 承
5．齿 轮 箱 6．动 力 源 7．其 它
1．烧 伤 2．滚柱脱落 3．杂物进入 严重损伤、变形 故障不能运转 轴承、联轴节损坏
10927
9310
13279
11466
16317
13818
19698
12.9 级 34.3 68.6 119.6 189.1 289.1 401.8 568.4 774.2 980 1460 1970 3440 5508 8330 10682 13328 16219 19894 24010
4.2 腐蚀状况和泄漏情况检查
– 压力控制器⑦的压力监测范围为0.5-6bar，不在 此范围内时报警（油温70℃时压力要求≥0.5bar， 油温低于10℃时压力要求≤6bar），若压力＜ 0.5bar时，报警持续超过5秒则停机。
– 液位下降至设定值时液位开关⑨发出报警信号。
– 油温⑩温度不允许超过70℃，否则齿轮箱停机。
– 高速轴轴承温度⑾不允许超过80℃，否则齿轮箱 停机。
加入规定的清洁润滑油，注油时用不少于80目的 滤网过滤，以防杂物进入箱内。滑油用量约260L。
2 、试运转箱首次运行前10小时内注意下列事项：
– 检查齿轮、轴承供油是否正常，吸油是否畅通。
– 在运转过程中，每30分钟记录一次油温及轴承 部位温度。
– 注意齿轮箱有无异常声响，检查箱体各接合面 和各可能的泄漏点是否渗油，并及时采取措施， 排除故障。
平行级齿轮的润滑
三、风电齿轮箱的损坏类型及其判断
损坏部件 齿轮
轴承 轴 箱体 紧固件 油封
故障比例（%） 损坏表现形式
60
断齿、点蚀、胶合、磨损、疲
劳裂纹、其他
19
烧伤、滚珠脱出、保持架变形
10
断裂、磨损
7
变形、裂开
3
断裂
1
磨损
• 上表中列举了齿轮箱中各类零件损坏的百 分比。由表可见，在齿轮箱中齿轮本身的 故障所占比重大，为60%。说明在齿轮传 动系统中齿轮本身的制造、装配质量及其 运行维护水平是关键问题。齿轮在机械加 工中是一种高度复杂的成形零件，而在高 速、重载下运行的齿轮，其工作条件又相 对比其他零部件恶劣。
• 对于风电齿轮箱，对于所有的齿轮和轴承 我们都要采用强制润滑。原因有：
• 1、强制润滑可以进行监控，而飞溅润滑是 监控不了的。从安全性考虑采用强制润滑。
• 2、现在风电齿轮箱功率越来越大，其功率 损耗也越来越大，因此飞溅润滑已经满足 不了冷却的作用。这是需要进行强制润滑。
• 下为润滑实例：（以1500KW齿轮箱为例）
3.3.2滤芯的更换过程：
• 更换滤芯时必须确认供油装置处于停机状 态，滤油器必须卸压（压力表显示0bar状 态）。可以通过拧松滤筒底部的排油螺塞 卸压（工作时必须拧紧）。
• 更换滤芯步骤： • 旋下滤筒，取出旧滤芯。 • 清洗滤筒，把新滤芯装上，旋上滤筒。 • 旋紧滤筒，再回松1/4圈。
• 更换滤芯后，重新启动工作，注意观察压 力表工作压力。
3.3使用与维护
3.3.1首次启动时应注意油泵电机转向是否正 确。
• 过滤系统入口处设有测压点，可用测压表 （用户自备）检测泵的出口压力。
• 过滤系统上装有滤油器污染发讯器，当滤 油器进出油口压差达到3.5bar时，污染法 讯器发出电讯号，同时污染发讯器上也有 灯光显示，此时应及时更换滤芯。如果更 换滤芯不及时，滤油器进口压力达到14bar 时，滤油器旁通阀将会开启，此时滤油器 将失去过滤作用，齿轮箱必须停止运转！
表（一） 螺栓的拧紧力矩
螺栓
用扭力扳手的力矩 N.m
大小
8.8 级
10.9 级
M8
21
30.4
M10
42.1
60.8
M12
73.5
104.9
M14
114.7
166.6
M16
176.4
254.8
M18
250.8
356.7
M20
357.7
509.6
M22
480.2
676.2
M24
617
872.2
M27
风电齿轮箱结构类型与工作原理 及其维护、使用和故障分析
概述
• 风力发电机组由叶片、增速齿轮箱、风叶 控制系统、刹车系统、发电机、塔架等组 成。其中增速齿轮箱作为其传动系统起到 动力传输的作用，使叶片的转速通过增速 齿轮箱增速，使其转速达到发电机的额定 转速，以供发电机能正常发电。因此增速 齿轮箱设计及制造相当关键。同时风力发 电机组增速齿轮箱由于其使用条件的限制， 要求体积小，重量轻，性能优良，运行可 靠，故障率低。
– 过滤器⑤最高工作压力16bar，安全阀设定压 力14bar，当过滤器⑤进口与出口压力差值超 过3.5bar时（在油温⑩超过40℃时才测定，信 号采集至少90分钟），传感器发出信号且红灯 亮（绿灯表示工作正常）。
– 风冷器⑥工作压力25bar，最大允许流量 140L/min，风冷器⑥的风扇电机在油温＞60℃或 高速轴轴承温度⑾＞75℃时打开，油温回落至 50℃且高速轴轴承温度⑾＜70℃时，风冷器⑥的 风扇电机停止运转。
4、齿轮箱维护
4.1 检查螺栓和螺母是否紧固 • 所有在表（一）中列出的螺栓联接必须检查是否紧
固。在表（一）中包括这些螺栓的相关数据，例如 扭矩和扳手尺寸。 • 并不是所有的螺栓都需要一一检查，要检查的数目 在表中也有指出。 • 如果在齿轮箱中重复出现相同规格的螺栓，那么在 表中只列出一次。 • 检查螺栓联接必须使用经过校正的扭力扳手和液压 扳手。 • 如果被检查的螺栓数目少于实际数目，那么在这些 检查过的螺栓上必须作标记，下次检查其它的螺栓。 • 如果在检查的螺栓中有一个因松动而达不到指定扭 矩，那么所有的螺栓都必须检查。
4.4 齿轮箱
• 在维护齿轮箱之前，必须使风机安全停机， 并确保不会因为误操作而启动（确保刹车 可靠和风轮锁紧）。
4.4.1 检查齿轮箱是否有异常噪音 • 运行时是否有异常的噪音。 4.4.2 检查油位 • 从油标检查齿轮箱的油位。 4.4.3 检查齿轮箱是否有泄漏
风电机组齿轮箱常见故障及防护措施

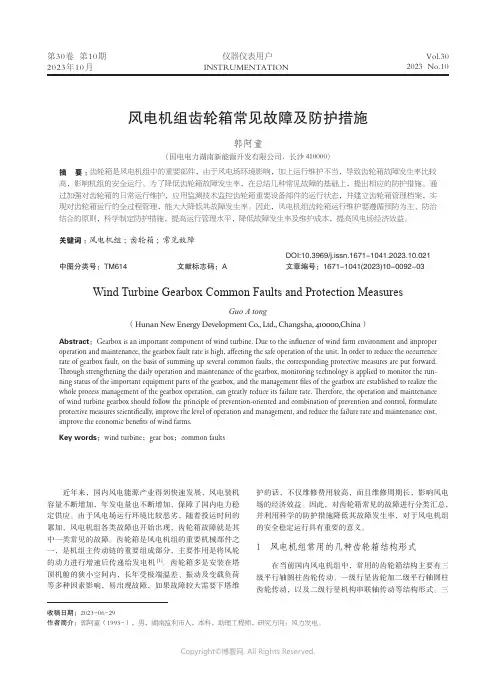

第30卷 第10期2023年10月仪器仪表用户INSTRUMENTATIONVol.302023 No.10风电机组齿轮箱常见故障及防护措施郭阿童（国电电力湖南新能源开发有限公司，长沙 410000）摘 要：齿轮箱是风电机组中的重要部件，由于风电场环境影响，加上运行维护不当，导致齿轮箱故障发生率比较高，影响机组的安全运行。
为了降低齿轮箱故障发生率，在总结几种常见故障的基础上，提出相应的防护措施。
通过加强对齿轮箱的日常运行维护，应用监测技术监控齿轮箱重要设备部件的运行状态，并建立齿轮箱管理档案，实现对齿轮箱运行的全过程管理，能大大降低其故障发生率。
因此，风电机组齿轮箱运行维护要遵循预防为主、防治结合的原则，科学制定防护措施，提高运行管理水平，降低故障发生率及维护成本，提高风电场经济效益。
关键词：风电机组；齿轮箱；常见故障中图分类号：TM614 文献标志码：AWind Turbine Gearbox Common Faults and Protection MeasuresGuo A tong（Hunan New Energy Development Co., Ltd., Changsha, 410000,China ）Abstract：Gearbox is an important component of wind turbine. Due to the influence of wind farm environment and improperoperation and maintenance, the gearbox fault rate is high, affecting the safe operation of the unit. In order to reduce the occurrence rate of gearbox fault, on the basis of summing up several common faults, the corresponding protective measures are put forward. Through strengthening the daily operation and maintenance of the gearbox, monitoring technology is applied to monitor the run-ning status of the important equipment parts of the gearbox, and the management files of the gearbox are established to realize the whole process management of the gearbox operation, can greatly reduce its failure rate. Therefore, the operation and maintenance of wind turbine gearbox should follow the principle of prevention-oriented and combination of prevention and control, formulate protective measures scientifically, improve the level of operation and management, and reduce the failure rate and maintenance cost, improve the economic benefits of wind farms.Key words：wind turbine ；gear box ；common faults收稿日期：2023-06-29作者简介：郭阿童（1993-），男，湖南监利市人，本科，助理工程师，研究方向：风力发电。
风电机组齿轮箱齿轮故障分析及改进措施
风电机组齿轮箱齿轮故障分析及改进措施摘要：齿轮箱是整个风电机组传动链的核心部位之一，其内部结构十分复杂，在工作过程中，受到变速变窄的长期冲击，极易发生故障，在风电齿轮箱的实际运行和维护过程中，需要根据其具体工作情况进行定期的维护与检修。
因此，文章对风力发电机齿轮箱的常见故障进行了分析，并提出了改进措施。
关键词：风电机组；齿轮箱；齿轮故障；改进措施引言：一般情况而言，风力发电机组的设置与建设场所通常是在野外海边等偏远地区，且由于其机舱空间较小，相关设备一旦发生故障，维修就十分困难，相应的维护保养费用较高，维修周期长，这样对于整体风力发电机的正常工作会产生严重影响，造成发电效率低，经济效益减少的情况。
因此，为了减少风力发电机齿轮箱的故障发生率，对其进行运行维护时，需要重点考虑的方面。
一、齿轮损坏对于齿轮箱而言，其故障主要包括齿轮损伤，轴断裂，轴承损坏，齿轮箱工作振动过大或出现异响，连接螺栓损伤，润滑系统故障等。
对于要接受变载荷冲击的齿轮而言，其齿轮部位损伤是十分常见的，包括了断齿、点蚀、齿面胶合、齿面磨损等问题。
一般来说，断齿的发生都是由于齿轮承受的载荷超过了其额定载荷造成的，主要原因包括：电路故障、突发的强风，也可能是由风电系统故障引起的紧急制动造成。
在整个齿轮设计的过程中，需要根据其运行环境的特点，对整体齿轮需要满足的最大载荷进行合理的规范与设计，同时应尽可能避免紧急刹车，减少对齿轮箱的冲击，同时要避免相关设备超负荷运行，防止疲劳的发生和断齿的出现。
在齿轮的各类损坏形式中，齿面损坏是最易发生的问题，可以从开始发生的点蚀逐步扩大，剥落或整体出现磨损，齿面损坏对于齿轮正常工作而言会产生很大影响，引起齿面损坏的原因也十分多样。
目前使用的齿轮由于当前加工技术有限、材料限制、成本等众多问题的综合影响，其本身可能会存在一定的问题，这样就会使齿轮容易发生点蚀与磨损。
在齿轮工作过程中会产生较大的局部应力，也是齿面发生故障的原因之一。
齿轮箱故障分析和维护使用
风电齿轮箱的故障分析和维护风力发电机组由叶片、增速齿轮箱、控制系统、发电机、塔架等组成。
其中增速齿轮箱作为其传动系统起到动力传输的作用，使叶片的转速通过增速齿轮箱增速，使其转速达到发电机的额定转速，以供发电机能正常发电。
因此增速齿轮箱设计及制造相当关键。
同时风力发电机组增速齿轮箱由于其使用条件的限制，要求体积小，重量轻，性能优良，运行可靠，故障率低。
随着风电行业的发展，更多更大功率的机组投入商业化运营，因而其维修费用更高。
虽然世界上著明的齿轮箱制造企业，如德国的Renk公司，Fland公司，Eickhoof公司以及一些中小企业在这方面都作了研究，并且有的企业也付出了很大的代价，但目前世界风电行业所用增速齿轮箱仍然事故较多。
因此，采用先进技术，分析其失败的原因，总结和吸收以往开发其它项目齿轮箱成功的经验，研制高技术性能，高可靠性和良好的可维修性的增速齿轮箱是风力发电机组的关键技术保障。
一、风电齿轮箱故障分析（一）、齿轮传动的故障原因分析齿轮传动是机械设备中设备中最为常用的传动方式之一。
风电齿轮箱运行状态的正常与否直接关系到整台机组的工作状况。
据有关资料统计，齿轮箱发生故障有40％的原因是由于设计、制造、装配及原材料等因素引起的，即是由制造单位设计制造引起的；另有43％的原因是由于用户维护不及时和操作不当引起的；还有17％的原因是由于相邻条件（如电机、联轴节等）的故障或缺陷引起的。
当然，风电齿轮箱故障原因是否有这比例关系，还要经过统计得出。
由此可见，为了确保风电齿轮箱安全、正常地运行，提高齿轮传动的可靠性，一方面需要改进设计、提高加工制造精度以及改善装配质量，另一方面则必须提高运行管理和维护水平，对齿轮传动装置进行状态监测和故障诊断。
(二).齿轮箱中主要故障及其原因分析据统计,齿轮箱中其次是轴承，占20％；再者是轴，占10％。
最后是箱体和紧固件。
由此可见，在齿轮箱中齿轮本身的故障所占比重大。
说明在齿轮传动系统中齿轮本身的制造、装配质量及其运行维护水平是关键问题。
双馈式风电机组齿轮箱故障浅析
双馈式风电机组齿轮箱故障浅析摘要：风电机组齿轮箱是机组传动链中的重要组成部分。
若齿轮箱出现故障，相比其他部件故障有维修成本高昂、维修难度大等特点，因此避免和减少齿轮箱故障可有效提高风电机组安全可靠性和降低生产成本。
本文通过总结现场运行维护经验对齿轮箱常见故障进行总结分析，为齿轮箱检修维护提供指导意见。
关键词：齿轮箱；故障；运维建议引言我国风电行业步入快车道已有10余年，大部分风电机组随着运行年限的增长，故障频次和类型随之增加。
本文以齿轮箱机械故障、高温故障、油压异常故障为分析对象，总结、提炼可行维护方案。
为提高风机齿轮箱稳定运行可靠性提供参考。
1、齿轮箱机械故障双馈式风电机组齿轮箱一般为两级行星一级平行轴齿轮结构为主，通常采用强制润滑和飞溅润滑两种方式。
当齿轮箱润滑油清洁度不高，并长期在高负荷、高温环境下运行时，齿轮啮合部位在接触应力、润滑油等的反复作用下，在齿轮齿面或者啮合面次表面产生微小的裂纹[[1]]，若不能及时得到维护微小的裂纹会在交变应力的改变下引起微观疲劳，若长期运行过程中得不到有效维护，频繁启停风机等齿轮啮合部位的裂痕会发展成齿面裂痕、齿面磨损、齿面灼伤、以及齿轮变形、齿面断裂等故障。
定期开展齿轮箱内窥镜检查，检查齿面是否有点蚀、划痕等故障，能及时掌握齿轮箱内部结构潜在隐患，对发现和解决齿轮箱内部结构机械故障起到预防和指导意义。
定期检查齿轮箱油滤芯，当滤芯含有大量杂质或者滤芯堵塞都会导致齿轮箱油过滤不精，不能起到净化作用，因此齿轮箱油滤芯应定期检查，使用吸铁棒检查滤芯低部有无金属杂屑等。
由于主轴与齿轮箱低速输入轴使用胀紧套连接方式，当叶轮与主轴发生后窜时会使力矩传递到齿轮箱行星轮导致行星轮轴与齿圈、端盖间发生摩擦，产生高温、异响的同时还会产生金属磨屑污染齿轮油。
若发现异常现象应及时对齿轮油进行油化验，若黏度、颗粒污染度、酸值、水分等指标超标应更换齿轮油及其滤芯，防止内部金属摩擦部件劣化加重。
风力发电机组齿轮箱故障诊断
风力发电机组齿轮箱故障诊断1. 引言1.1 背景介绍齿轮箱是风力发电机组中的重要组成部分，承担着转动力传递和速度变换的功能。
由于长期运行和恶劣环境条件的影响，齿轮箱容易出现各种故障，影响发电机组的正常运行和发电效率。
及时准确地诊断齿轮箱故障尤为重要。
随着风力发电技术的飞速发展，齿轮箱故障诊断技术也在不断创新和完善。
通过对齿轮箱故障进行精确诊断，可以有效提高风力发电机组的运行可靠性和安全性，降低运维成本，延长设备寿命，最大限度地实现风能资源的利用。
本文旨在对风力发电机组齿轮箱故障诊断方法进行概述，探讨常见的齿轮箱故障特征，介绍故障诊断技术和原理，分析振动信号分析方法和温度监测技术的应用，并总结齿轮箱故障诊断的重要性和未来发展趋势。
希望通过本文的研究，为风力发电行业的技术进步和发展贡献一份力量。
1.2 研究目的研究目的：本文旨在探讨风力发电机组齿轮箱故障诊断的方法与技术，提供有效的故障诊断方案，为风力发电行业提供更加可靠、高效的运维保障。
通过对常见齿轮箱故障特征、故障诊断技术及原理、振动信号分析方法、温度监测技术等方面进行综合分析与研究，旨在提高齿轮箱故障的预警能力，减少故障带来的损失和影响，保障风力发电机组的安全稳定运行。
本研究还将探讨齿轮箱故障诊断的重要性，展望未来发展趋势，为该领域的深入研究和技术创新提供参考和借鉴。
通过本文的研究成果，期望能够为风力发电行业提供更加科学、可靠的齿轮箱故障诊断解决方案，推动行业的持续发展与进步。
1.3 研究意义风力发电机组在风能资源利用中起到至关重要的作用。
齿轮箱作为风力发电机组的核心部件之一，其故障诊断对于发电机组的正常运行至关重要。
研究齿轮箱故障诊断技术可以帮助提前发现和解决齿轮箱的故障问题，保障风力发电机组的运行稳定性和有效性。
齿轮箱故障诊断的研究意义主要体现在以下几个方面：在风力发电行业中，齿轮箱故障是一种常见的故障类型，及时准确地诊断齿轮箱故障可以有效降低故障率，延长齿轮箱的使用寿命，减少维修成本，提高发电效率；齿轮箱故障一旦发生，可能会导致整个风力发电机组的停机维修，给发电厂和电网带来损失，影响电力供应的稳定性，因此研究齿轮箱故障诊断技术对于保障电力供应的可靠性具有重要意义；齿轮箱故障诊断技术的研究也可以促进风力发电行业技术的进步和发展，推动我国清洁能源产业的发展。
风力发电机组齿轮箱故障分析及检修讲解
一、风力发电机组齿轮箱简单介绍 二、常见一般故障的处理 三、常见齿轮箱大修故障分析 四、风电齿轮箱的使用、维护和检查
一、风力发电机组齿轮箱简单介绍
（一）、风力发电机组中的齿轮箱是一个重要的机械部件，其 主要作用是将风轮在风力作用下所产生的动力传递给发电机并使 其得到相应的转速。使齿轮箱的增速来达到发电机发电的要求。 （二）、认识齿轮箱从铭牌开始
2、由温控阀控制大小循环。 从图中可以看出它有此齿轮箱只有 一个双速电机控制齿轮油冷却循环系统 ，在Vestas600kW Hansen与Valmet的 齿轮箱上在三轴轴端装配了一个与三轴 同步的齿轮油泵，当风力机启动并网后 齿轮油泵达到额定转速开始工作。在温 控阀的作用下齿轮油循环，当油温达到 45度时温控阀慢慢开启，冷却电机在低 带状态下运行，此时大小循环同时存在 。当油温达到55度时，大循环开启，冷 却电机在高速下运行。此时齿轮油的压 力在压力阀的控制下运行在 0.5bar(+_0.2bar)的范围内，保证有一 定的压力向齿轮啮合面与轴承喷射齿轮 油。当温度下降时，冷却电机先向低速 降速，同时温控阀也在向小循环过渡。 当风力机停机后齿轮油循环停止。这样 的系统非常智能化，比较节能。
每一台齿轮箱都会有一 个铭牌，铭牌就是它的 身份。 从右下图可以看出它的生 产厂家、生产地、传动比、 出厂序列号、型号、功率、 输入输出转速、齿轮油粘 度指标、齿轮油质量、齿 轮箱重量 右上图是齿轮箱选用的油 类型，加油量、加油时间
（三）、几种常见的风力机齿轮箱内部结构
一级行星两级平行轴斜齿，齿轮 箱分两个部分，行星齿箱部分与 斜齿箱部分。箱体特点：体积小 ，传递功率大，运行平稳，加工 困难。这样的齿轮箱有 Vestas600kW Hansen箱体， NegMicon750kW Flender箱体。
风电机组齿轮箱故障分析报告
9
振动监测分析
10
振动监测分析
从数据结果推算
太阳轮轴转速=45 r/min 中间轴转速=330 r/min 输出轴转速=930 r/min
结合监测记录，输出轴转速为984 r/min ，由于风力 机组处于低负载运行状态，转速变化快，认为两个 结果一致；
32
其他检查
控制系统检查时发现：
在10m/s风速下PITCH AND BRAKE测试中设定变桨值 为30°和转速达到570rpm时风力机组发出Gene-Rotor Discrepancy（转速不匹配）故障两次；
CCU X111（Encoder）端子排01端子接线松动；
紧固端子排接线后在重复RPM TEST时通过测试， 机组未报故障；
PLC为了使转速达到预先设定值，就会控制 变桨驱动装置不断修正桨角变化，这样就引 起变桨液压缸活塞前后油压反复变化，促使 活塞带动变桨杆在缸体内快速往复运动；
42
故障分析
变桨杆前端与轮毂内的三脚架相连，当变桨 杆快速运动时，以三脚架为固定支点推动液 压缸向前、后运动；液压缸也相应推动变桨 杆向前、后运动，液压缸的前后运动趋向带 动齿轮箱外壳前后轴向窜动，引起整个机舱 振动并伴随巨大的异音。
45
总结
由于控制系统CCU X111（Encoder）端子 排01端子接线松动，使PLC采集到叶轮转速 和发电机转速有偏差，PLC为了使转速达到 预先设定值，控制变桨机构频繁变桨、修正 桨角达到设定的目标值，引起变桨液压缸活 塞前、后油压反复变化，促使活塞带动变桨 杆在缸体内快速往复运动，引起齿轮箱及整 个机舱振动并伴随巨大的异音。
风电机组齿轮箱高速轴断齿原因分析
风电机组齿轮箱高速轴断齿原因分析摘要：在碳达峰、碳中和的等国家新政策的推动下，国内风力发电装机容量持续增长。
同时，随着风力涡轮机运行时间的增加，离心风机设备的故障率不断上升，离心风机的运行和维护问题日益突出。
风机齿轮箱是连接离心风机主轴轴承和发电机的关键旋转部件。
其主要功能是将叶轮在风速作用下形成的驱动力传递给发电机组，使其获得相对速比。
由于风机齿轮箱工作环境恶劣，负载相对复杂。
因此，减速器中的关键部件，如传动齿轮、滚动轴承、旋转轴等存在许多无效问题。
其中，断齿是减速器最严重的无效方式，这将立即导致离心风机停机，从而危及生产率，并继续造成非计划的更换和维护成本。
关键词：风电机组；齿轮箱；高速轴断齿；原因；措施1机组故障概况某风电机组齿轮箱高速轴在运行16000h时发现齿轮箱异常，停机解体后发现高速轴的齿面断裂。
高速轴材料为DIN17210—1986中的17CrNiMo6，符合标准，该材料经过渗碳淬火热处理，有效硬化层深度要求不小于1.47mm。
机组为1500kW、三叶片、水平轴、上风向、变速变桨恒频的双馈机组，齿轮箱为一级行星两级平行结构的齿轮箱。
2失效原因分析2.1宏观检查依据GB/T3481-1997对高速轴样品进行损伤定性，检查发现，样品20个齿面存在载荷不均现象，受力侧均存在明显磨损痕迹，其中电机侧齿面的磨损程度明显比对侧严重；样品除齿面整体磨损外，主要存在齿端折断和剥落2类损伤形貌；齿端折断位于1个齿靠近电机侧端部，发生断裂部位齿长约57mm;剥落损伤位于紧邻断齿的齿面和与断齿相邻的齿面。
高速轴样品的主要实测尺寸有：高速轴总长约1070mm,共有20个齿，齿沿轴向长约195mm,沿齿向长205mm;齿高约18mm,齿间距约26mm。
2.2材料化学成分分析从高速中间轴的断裂位置提取了部分样品，并利用EMGA-930氧氮氢联测仪以及固定式金属光谱仪分析了该样品。
在不计算热处理等情况影响的前提下。
风电齿轮箱常见故障及处理办法
主齿轮箱常见故障
主齿轮箱设计使用寿命为20年，但是这是在理想条 件下。现实情况下，实际使用寿命可能与设计寿命会存在 差异，而且由于使用方法、实际工况、维护条件等的不同， 在齿轮箱运行过程中可能会出现故障。
Page 8
南京安维士传动技术股份有限公司
NANJING AVIS TRANSMISSION TECHNOLOGY CO., LTD.
Page 24
南京安维士传动技术股份有限公司
NANJING AVIS TRANSMISSION TECHNOLOGY CO., LTD.
外部元器件损坏 更换原则：一般情况下，在液位以上的元器件、接头等， 停泵后直接更换；液位以下的，须将齿轮箱内部的油液放 干净之后，再开始更换。对于采用密封垫圈密封、位置在 液位以下的可在不放油的情况下进行更换，但需做好接油 的工作，更换动作要快。
典型故障处理办法
Page 22
南京安维士传动技术股份有限公司
NANJING AVIS TRANSMISSION TECHNOLOGY CO., LTD.
1、平行级盖板漏油 （1）拆下漏油的盖板，并将盖板与箱体结合面的胶层清洗 干净； （2）检查盖板止口尺寸是否超差，若超差需研究确定是否 需要更换盖板，再进行下一步骤； （3）重新在密封面打胶，并且要求盖板打胶时，利用小铲 刀将胶层轻轻的刮平，保证胶层平整、均匀； （4）按照规定力矩扳紧盖板螺栓； 2、行星架透盖处漏油（碳素纤维） （1）将齿轮箱内部润滑油放至风电齿轮箱要求的最高油位， 并观察低速级盖板处是否漏油； （2）按照规定力矩重新扳紧所有螺栓。
1pt100是否正常工作2喷油是否正常3高速轴对中有无问题4观测运行时齿轮箱的振动及噪音5检查温控阀是否损坏6检查冷却风扇清洁情况7检查齿轮箱内部情况南京安维士传动技术股份有限公司nanjingavistransmissiontechnologyco
风力发电机齿轮箱结构及其主要故障类型的处理方法
风力发电机齿轮箱结构及其主要故障类型的处理方法摘要第一章绪论1.1论文的目的和意义1.2风力发电的现状1.3风力发电齿轮箱的研究现状第二章齿轮箱结构2.1风力发电机的整体结构2.2齿轮箱的结构及其传动方案第三章风力发电机组齿轮箱故障类型3.1齿轮箱的主要故障类型3.2风力发电机组齿轮箱振动故障分析3.3风力发电机组传动齿轮油温故障分析第四章风力发电的发展存在问题和主要趋势4.1我国风电齿轮箱设计生产存在问题4.2风电发展的主要趋势致谢参考文献中文摘要摘要：风电产业的飞速发展促成了风电装备制造业的繁荣，风电齿轮箱作为风电机组的核心部件，倍受国内外风电相关行业和研究机构的关注。
但由于国内风电齿轮箱的研究起步较晚，技术薄弱，特别是兆瓦级风电齿轮箱，主要依靠引进国外技术。
因此，急需对兆瓦级风电齿轮箱进行自主开发研究，真正掌握风电齿轮箱设计制造技术，以实现风机国产化目标。
本文以兆瓦级风力发电机齿轮箱为对象，通过方案选取，齿轮参数确定等对其配套的齿轮箱进行阐述。
首先，介绍全球风力发电产业高速发展和国内外风电设备制造业概况，阐述我国风力发电齿轮箱的现状及齿轮箱的研究。
其次，确定齿轮箱的机械结构。
选取两级行星派生型传动方案，通过计算，确定各级传动的齿轮参数。
对行星齿轮传动进行受力分析，得出各级齿轮受力结果。
依据标准进行静强度校核，结果符合安全要求。
然后，论述了风力发电机组齿轮箱故障诊断的主要类型，深入探究风电机组齿轮箱振动故障机理，研究了油温高的故障机理，分析了传动齿轮温度场和热变形的情况。
最后，阐述我国风力发电存在的主要问题和发展前景。
关键词：风电齿轮箱；结构；故障类型；存在问题ABSTRACT第一章绪论1.1 论文的目的、意义面对当前不可再生能源短缺的境况，许多国家都发展清洁能源，主要有风能、太阳能等，但规模最大的是风力发电。
现在风力发电技术已日趋成熟，市场正逐步扩大，风力发电已成为增长最快的可再生能源之一，并具备了与常规能源竞争的能力。
