线切割加工实验报告篇一：电火花、线切割实验报告数控电火花线切割加工演示实验班级学号姓名成绩一、实验目的1.了解数控线切割机床加工的原理、特点和应用以及编程方法和格式。
2.了解计算机辅助加工的概念和加工过程。
3.熟悉数控线切割机床的操作方法。
二、实验原理线切割机床加工的基本原理是：利用一根运动着的金属丝（直径为0.02～0.3mm的钼丝或黄铜丝）作为工具电极，在金属丝与工件间施加脉冲电流，产生放电腐蚀，对工件进行切割加工。
工件接高频脉冲电源的正极，电极丝接负极，即采用正极性加工，电极丝缠绕在储丝筒上，电机带动储丝筒运动，致使电极丝不断地进入和离开放电区域，电极丝与工件之间浇注工作液介质。
当电频脉冲电源通电后，随着工作液的电离、击穿，形成放电通道，电子高速奔向正极，正离子奔向负极，于是电能转变为动能，粒子间的相互撞击以及粒子与电极材料的撞击，又将动能转变为热能。
在放电通道内，正极和负极表面分别成为瞬时热源，达到很高的温度，使工作液介质汽化、热裂分解、金属材料熔化、沸腾、汽化。
在热膨胀、局部微爆炸、电动力、液体动力等综合作用下，蚀除下来的金属微粒随着电极丝和移动和工作液的冲洗而被抛出放电区，于是在金属表面形成凹坑。
在脉冲间隔时间内工作液介质消电离，放电通道中的带电粒子复合为中性粒子，恢复了工作液的绝缘性。
由于加工过程是连续的，步进电机受控系统的控制，使工作台在水平面沿两个坐标方向伺服进给运动，于是工件就逐步被切割成各种形状。
三、实验仪器与设备1、计算机2、线切割机床四、实验内容简述1. 现场熟悉数控电火花快走丝线切割机的控制组件及功能2. 练习数控电火花快走丝线切割机的开关机操作3. 进行数控电火花快走丝线切割机电极丝的安装及调整操作(1) 电极丝的绕丝、紧丝操作具体步骤如下：①将购回的丝盘上的电极丝绕在储丝筒上；②使储丝筒移动到其行程的一端，把电极丝通过导丝轮引向储丝筒端部的螺钉处并压紧；③打开张丝电机启停开关，旋动张丝电压调节旋钮，调整电压表读数至电极丝张紧且张力合适；④旋转储丝筒，使电极丝以一定的张力逐渐均匀地盘绕在储丝筒上；⑤待储丝筒以至其行程的另一端时，关掉张丝电机启停开关，从丝盘处剪断电极丝并固定好丝头。
电火花线切割实训报告
电火花线切割实训报告
一、实训目的
通过本次电火花线切割实训，达到以下目的：
1.掌握电火花线切割的基本原理和工艺流程；
2.了解电火花线切割的设备和工具的使用方法；
3.掌握电火花线切割的操作技能，并能够进行简单的切割加工。
二、实训内容
1.电火花线切割基础知识讲解
讲解电火花线切割的原理、工艺流程、设备和工具的使用方法
等相关知识。
2.实操演示
教师进行实操演示，让学生了解电火花线切割的实际操作过程。
3.学生操作
学生进行实操操作，根据教师的指导，进行简单的切割加工。
4.实训总结
对本次实训进行总结，回顾所学知识和操作技能。
三、实训结果
经过本次实训，学生掌握了电火花线切割的基本原理和工艺流程，了解了电火花线切割的设备和工具的使用方法，并能够进行
简单的切割加工。
实训效果良好。
四、实训体会
本次实训让我对电火花线切割有了更深入的了解，同时也增强了我对操作技能的掌握。
在实训过程中，我深刻感受到了操作的重要性，只有熟练掌握了操作技能，才能够进行更复杂的切割加工。
同时，安全意识也是非常重要的，在操作过程中必须时刻注意安全。
五、结语
通过本次实训，我不仅学到了知识和操作技能，更重要的是增强了我对专业的热爱和对未来的信心。
我相信，只要不断学习和实践，我一定能成为一名优秀的电火花线切割工程师。
线切割实习报告(一)
8月29日星期一今天是实习第一天，早上老师给我们大概讲了一下需要注意的安全事项和实习的重要意义。
争取更好的把理论运用于实践。
以前一直学的理论没有好好的实践，所以我们都非常珍惜这次实习的机会。
我被安排到中直机械加工公司。
先熟悉了一下工作环境和加工零件，以及掌握了我们所要加工的零件的基本结构。
这一周我要实践的是线切割，学会线切割的使用、画图（用YH画图软件和CAXA画图软件两种），公司共有四台线切割机器，两台电脑控制，所用软件不同。
下午我将公司将要生产的这一批汽车配件的图纸打印了，认真看了一下。
分析了一下，与我们所学的CAD不同的是，工厂在实际生产中为了方便，会把二维三维放在一图纸上，而我们为了严格都是分开画的。
还有就是明细栏也比我们的明细更加简洁，我想这都是为了方便工人师傅吧。

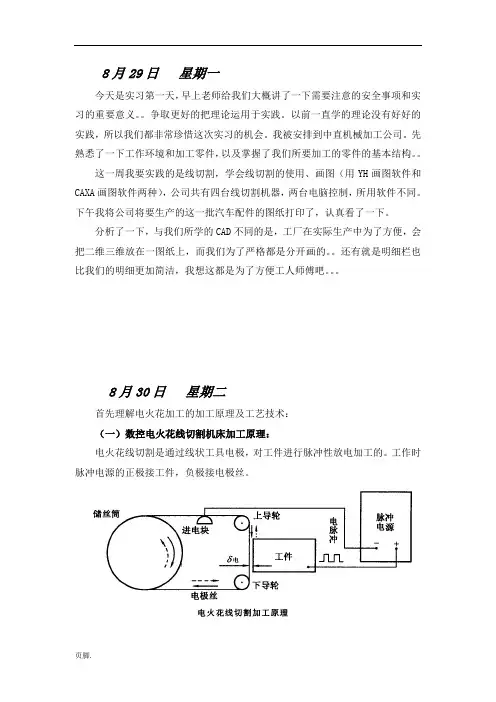

8月30日星期二首先理解电火花加工的加工原理及工艺技术：（一）数控电火花线切割机床加工原理：电火花线切割是通过线状工具电极，对工件进行脉冲性放电加工的。
工作时脉冲电源的正极接工件，负极接电极丝。
（二）数控电火花线切割机床加工特点：1、数控线切割加工是轮廓切割加工，勿需设计和制造成形工具电极，大大降低了加工费用，缩短了生产周期。
2、直接利用电能进行脉冲放电加工，工具电极和工件不直接接触，无机械加工中的宏观切削力，适宜于加工低刚度零件及细小零件。
3、无论工件硬度如何，只要是导电或半导电的材料都能进行加工。
4、切缝可窄达仅 0.12mm ，只对工件材料沿轮廓进行“套料”加工，材料利用率高，能有效节约贵重材料。
5、移动的长电极丝连续不断地通过切割区，单位长度电极丝的损耗量较小，加工精度高。
6、一般采用水基工作液，可避免发生火灾，安全可靠，可实现昼夜无人值守连续加工。
7、通常用于加工零件上的直壁曲面，通过 X-Y-U-V 四轴联动控制，也可进行锥度切割和加工上下截面异形体、形状扭曲的曲面体和球形体等零件。
8、不能加工盲孔及纵向阶梯表面。
电火花线切割实验报告
电火花线切割实验报告一、实验目的：1.学习电火花线切割的工作原理；2.掌握电火花线切割的操作技巧；3.理解电火花线切割的应用领域和优势。
二、实验器材和设备：1.电火花线切割机；2.电火花线切割线；3.工件；4.相关工具和保护设备。
三、实验步骤：1.配置好电火花线切割机，确认电源接通；2.将工件固定在切割平台上，调整好切割位置；3.根据需要，设置合适的切割参数，包括电流、电火花线张力和切割速度等；4.打开电火花线切割机，调整好切割距离和切割速度；5.开始切割，注意观察切割过程并及时调整参数；6.切割完成后，关闭电火花线切割机，清理并整理好实验现场。
四、实验结果和讨论：1.通过实验观察，发现电火花线切割能够高效、精确地切割金属工件，且切割面平整光滑；2.实验中发现，电火花线切割的参数设置对切割效果有重要影响。
例如，电流过大会导致工件过热，电火花线张力过低则容易折断；3.在实验过程中，我们发现电火花线切割适用于各种形状和材质的金属工件，具有广泛的应用领域；4.实验中还了解到电火花线切割具有无接触、不受切割对象硬度限制等优点，适用于特殊材料和复杂形状的切割需求。
五、实验总结：通过这次实验，我们了解了电火花线切割的工作原理和操作技巧，也学到了一些切割参数的调整方法。
电火花线切割作为一种先进的金属加工技术，具有高效、精确、无接触的特点，适用于各种形状和材质的金属工件切割。
在实际应用中，我们需要根据具体情况合理调整切割参数，以获得最佳切割效果。
同时，我们也需要注意实验中的安全问题，将保护设备和规范操作作为重要环节。
通过这次实验，我们对电火花线切割的原理和应用有了更深入的理解，为将来的实际应用提供了一定的基础。
电火花线切割实习报告
电火花线切割实习报告一、引言在高等职业教育中，实习是培养学生实践能力和提高职业素质重要的环节之一。
本次实习我选择了电火花线切割作为实习内容，旨在掌握该技术的原理、操作方法以及应用范围，提升自己的实践能力。
以下是我对这次实习的详细报告。
二、实习内容和目标1. 实习内容本次实习主要包括：1.1 学习电火花线切割的基本原理和工作机制；1.2 熟悉电火花线切割设备的构造和使用方法；1.3 掌握电火花线切割的操作技巧；1.4 实践应用电火花线切割技术进行切割操作。
2. 实习目标通过本次实习，我期望达到以下目标：2.1 理解电火花线切割的原理和工作机制；2.2 掌握电火花线切割设备的使用方法；2.3 熟练掌握电火花线切割的操作技巧；2.4 能够独立完成电火花线切割作业；2.5 了解电火花线切割技术在工业生产中的应用。
三、实习过程与收获1. 实习准备在开始实习之前，我先通过文献资料和网络学习了电火花线切割技术的基本知识，了解其原理和工作机制。
同时，我还观看了相关视频，熟悉了设备的外观和操作方式，以便更好地应用到实践中。
2. 实习过程在实习中，我首先与指导老师一起进一步了解电火花线切割设备的结构和原理。
随后，我按照老师的指导，进行了设备的调试和操作。
在操作过程中，我认真观察、仔细操作，并遵循相关安全操作规范。
在实践操作中，我逐渐熟悉了电火花线切割的使用技巧，掌握了如何调节放电电流、选择适当的放电脉冲等操作方法。
通过多次练习，我的操作水平得到了提高，并取得了良好的切割效果。
3. 收获与体会通过这次实习，我不仅学到了专业知识，更锻炼了自己的实践能力和问题解决能力。
我深刻体会到电火花线切割技术在工业生产中的重要性和应用前景。
同时，我也认识到了安全操作的重要性，明白了细致和耐心的重要性。
四、实习成果展示1. 实习报告本次实习报告即为我对实习内容、过程和收获的总结和展示。
通过详细叙述实习的内容和经历，以及对实习目标的实现程度进行评估，展示了我在电火花线切割实习中所学到的知识和技能。
电火花线切割实习报告
电火花线切割实习报告一、实习背景介绍电火花线切割（Electrical Discharge Machining, EDM）是一种利用电火花放电来加工金属材料的非传统加工方法。
本次实习是在某工业制造企业进行的，旨在通过实际操作了解电火花线切割技术的原理、特点和应用，并提升对相关设备的使用能力。
二、实习内容与过程1. 实习前准备在开始实习前，我首先对电火花线切割技术的基本原理进行了学习，包括电极和工件之间的放电过程、加工液的选择与使用等。
同时，我还研究了该企业的产品和设备，了解了电火花线切割在其生产过程中的具体应用。
2. 实习操作在实习过程中，我主要参与了电火花线切割设备的操作和维护工作，具体包括以下几个方面：a. 设备调试在实习开始时，我首先进行了设备调试的学习。
通过调整电极电流、脉冲间隔时间等参数，我掌握了如何合理地设置设备参数以获得良好的加工效果。
b. 材料准备在实际操作前，我需要根据产品要求选择合适的材料，并进行相应的加工和处理，以确保材料的质量和加工效果。
c. 加工操作在加工过程中，我按照设备的要求，将工件固定在加工台上，并根据产品的要求设计并制作了相应的电极。
通过控制加工参数，我实现了对工件的精确切割和加工。
3. 实习总结与收获在实习结束后，我对电火花线切割技术有了更深入的了解。
首先，我明白了电火花线切割技术的优势和适用范围，它可以实现对高硬度、高强度金属材料的精细加工，同时还能避免由于物理接触产生的机械变形和热损伤。
其次，通过实际操作，我进一步掌握了电火花线切割设备的使用技巧，提升了自己的操作能力和加工水平。
三、实习心得体会在本次实习中，我深刻体会到了实践对理论的重要性。
通过亲身参与电火花线切割设备的操作和维护，我不仅加深了对相关知识的理解，还在技术实践中发现了一些问题，并通过分析和解决这些问题，进一步提升了自己的技能水平和解决问题的能力。
此外，本次实习还让我认识到了团队合作的重要性。
电火花、线切割加工实习报告实习报告
电火花、线切割加工实习报告实习报告实习报告一、实习背景本次实习是在某金属加工厂进行的，主要从事电火花和线切割加工工作。
电火花和线切割是金属加工中非常重要的工艺，具有高效、精确、灵活等特点，广泛应用于航空、航天、军工等行业。
二、实习任务1. 了解电火花和线切割的工作原理和设备操作方法；2. 观察并参与实际的电火花和线切割加工过程；3. 学习如何根据工艺要求进行加工和调试设备；4. 熟悉相关的安全操作规程和设备维护保养。
三、实习过程1. 学习工艺理论知识：通过听取讲座和阅读相关书籍资料，了解电火花和线切割的工作原理、适用范围、优点和注意事项等；2. 实操操作：在导师的指导下进行电火花和线切割加工实操，包括设备的开启、参数设置、工件夹持、切割过程中实时监控等；3. 调试设备：根据实际加工需求，进行设备参数和刀具的调试，以提高加工效率和质量；4. 安全操作和设备维护：学习和遵守相关的安全操作规程，了解设备的维护保养方法和周期。
四、实习收获1. 熟悉了电火花和线切割的工作原理和操作流程，掌握了基本的设备操作技能；2. 学会根据工艺要求进行设备参数调试和刀具选择，提高了工艺操作的准确性和效率；3. 深入了解了安全操作规程和设备维护保养知识，提高了工作安全和设备的使用寿命；4. 在实际的加工过程中，锻炼了观察、思考和解决问题的能力，提高了自己的实际操作能力。
五、实习总结通过这次电火花和线切割加工的实习，我对这两种工艺有了更深入的了解，同时也提高了实际操作的技能。
此外，通过与导师和同事的交流和合作，我还学到了很多其他的金属加工方面的知识和经验。
这次实习让我对金属加工行业有了更全面的认识，为我将来的学习和职业发展奠定了坚实的基础。
电火花技术实习报告
实习报告一、实习目的本次实习的主要目的是让我深入了解并掌握电火花线切割加工技术的基本原理、机床操作和编程方法，提高我在特种加工领域的实际操作能力。
通过实习，我将理论知识和实践相结合，进一步巩固和拓展我在学校所学的专业知识。
二、实习时间2021年6月1日至2021年6月30日三、实习地点XX大学金工实习基地四、实习内容实习期间，我主要进行了电火花线切割加工技术的操作和编程练习，以及对相关设备的使用和维护。
在导师的指导下，我了解了电火花线切割加工技术的基本原理，熟悉了机床的结构和操作方法，掌握了编程方法和格式。
1. 基本原理电火花线切割加工技术是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型的加工方法。
其工作原理是利用脉冲电源加在工件与电极丝之间（一般工件接正极，电极丝接负极），通过控制系统根据预先输入的工作程序输出相应的信息，使工作台作相应的移动，工件与电极丝靠近，当两者接近到适当距离时（一般为0.01～0.04毫米）便产生火花放电，蚀除金属，金属被蚀除后工件与电极丝之间的距离加大，控制系统根据这一距离的大小和预先输入的程序，不断地调整工作台的移动速度和位置，从而实现对工件的切割。
2. 机床操作在实习过程中，我在导师的指导下，熟悉了电火花线切割机床的结构和操作方法。
主要包括以下几个步骤：（1）准备工作：开启电源，检查机床各部件是否正常，确认安全措施到位。
（2）装夹工件：根据加工要求，将工件装夹在机床工作台上，调整工件位置，使其符合加工要求。
（3）安装电极丝：将细金属丝穿过电极丝导向装置，固定在电极丝夹具上，调整电极丝张力，确保电极丝与工件表面保持一定距离。
（4）编程：根据工件形状和加工要求，编写数控程序。
编程方法包括手动编程和计算机辅助编程。
（5）加工：启动机床，让电极丝按照预定的数控程序进行切割。
在加工过程中，要时刻关注机床运行情况，确保加工安全。
（6）结束加工：加工完成后，关闭电源，取出工件，对机床进行清理和维护。
