HDS存储管理软件系列之HDvM(Hitachi DeviceManager)产品介绍20100118
hds存储在hpux上的实施步骤
HDS存储在HP-UX上的实施步骤1. 简介本文档提供了HDS存储在HP-UX操作系统上进行实施的详细步骤。
HDS （Hitachi Data Systems）存储是一种高性能、可扩展的存储解决方案，可用于大规模的数据存储和管理。
2. 准备工作在开始实施HDS存储之前，需要进行一些准备工作，确保系统环境和配置满足要求。
2.1. 硬件准备•确保服务器和存储设备之间的连接正常。
检查光纤通道、HBA卡等硬件设备是否正常工作。
•确保存储设备的电源和冷却系统正常运行。
•确保存储设备的固件版本是最新的。
2.2. 软件准备•确保服务器上已经安装了最新版本的HP-UX操作系统。
•安装并配置好存储管理软件，如HORCM（Hitachi Open Remote Copy Manager）。
2.3. 网络设置•确保服务器和存储设备之间的网络连接正常。
•配置正确的IP地址和子网掩码。
3. HDS存储的实施步骤以下是HDS存储在HP-UX上进行实施的详细步骤。
3.1. 创建存储池•登录HORCM管理界面。
•在存储池配置选项中，创建一个新的存储池。
•指定存储池的名称、大小和RAID级别等参数。
•完成存储池的创建。
3.2. 配置逻辑单元•在HORCM管理界面，选择逻辑单元配置选项。
•创建一个新的逻辑单元，并指定逻辑单元的名称和大小。
•关联逻辑单元与已创建的存储池。
•完成逻辑单元的配置。
3.3. 主机连接设置•在HORCM管理界面，选择主机连接配置选项。
•指定主机的名称和WWN（World Wide Name）。
•关联主机与逻辑单元。
•完成主机连接设置。
3.4. LUN映射•在HORCM管理界面，选择LUN映射配置选项。
•选择要进行映射的逻辑单元和主机。
•完成LUN的映射。
3.5. 验证配置•在HORCM管理界面，查看已配置的存储池、逻辑单元、主机连接和LUN映射。
•验证配置是否正确，确保每个组件都正确关联。
3.6. 格式化和挂载存储•在HP-UX操作系统上，使用ioscan命令检测新添加的存储设备。
日立存储设备操作维护手册。
日立存储设备操作维护手册日立数据系统有限公司(HDS)2009年11月17日目录第一部分硬件部分（高端、中端和低端的日立存储三种情况分别写） (3)1.日立存储的配置界面的登录方法。
(3)2.创建RAID组、划分LUN、初始化磁盘的步骤，在端口上划分DISK组，将主机的端口的WWN号加到相应的DISK组中的步骤。
(5)3.在高端存储中配置TURECOPY的步骤。
(10)4.在高端存储中配置SHADOWIMAGE的步骤。
(11)5.系统告警灯的位置以及告警灯的显示方式，如何登陆系统查看系统告警，常见的告警代码及处理方法。
(11)第二部分软件部分 (13)1.AIX操作系统和HP-UNIX操作系统安装HDLM多路径管理软件的步骤。
(13)2.HDLM多路径管理软件安装完成后，配置磁盘多路径参数的步骤，日常维护的命令。
.. 143.HUR 相关参数配置 (15)4.HUR 的日常维护 (16)第一部分硬件部分（高端、中端和低端的日立存储三种情况分别写）（*中端和低端相同）1.日立存储的配置界面的登录方法。
高端存储1. Windows 远程桌面，输入SVP地址，登录SVP。
(Administrator/raid-login)2. 在SVP的IE中输入http://localhost登录Stoage Navigator (root/root)中端存储1.HDS AMS2000存储管理软件是通过一台Windows服务器安装管理软件后进行管理●需要一台Windows Server 2003操作系统服务器(建议为英文版，在安装其中一个版本的管理软件时，中文版本Windows Server 2003下安装过程出现乱码)●需要JAVA 6.0软件●安装过程比较简单，没有复杂的配置2.配置完成后，可以通过WEB方式进行远程管理，比较方便●管理地址为：http://manage_server_IP:23015/StorageNavigatorModular/有个奇怪的情况，就是管理地址中最后一个”/”必须填上，否则无法打开页面。
2-HUS-VM磁盘阵列产品说明-v3.2
Hitachi Unified Storage VM（HUS VM）日立高端统一存储产品介绍日立数据系统有限公司2020年5月目录一. 概述 (1)二. HDS HUS VM技术的技术优势 (5)2.1统一存储 (5)2.2全新一代H I-S TAR交换架构 (8)2.3通用处理器单元MP (10)2.4C ACHE的设计 (11)2.5强大的扩展能力 (13)2.6存储管理功能 (13)三. HUS VM软件包 (14)3.1B ASIC O PERATING S YSTEM-（基本操作系统） (14)3.2H ITACHI C OMMAND S UITE M OBILITY（数据移动和灵活性） (17)3.3H ITACHI C OMMAND S UITE A NALYTICS(高级分析和监控软件包) (19)3.4H ITACHI L OCAL R EPLICATION（本地数据保护） (21)3.5H ITACHI R EMOTE R EPLICATION（远程数据保护） (23)四. HDS HUS VM产品技术指标 (27)4.1H ITACHI U NIFIED S TORAGE VM规格:主机端口 (27)4.2H ITACHI U NIFIED S TORAGE VM规格:可用性 (27)4.3H ITACHI U NIFIED S TORAGE VM规格:支持的操作系统 (28)4.4H ITACHI U NIFIED S TORAGE VM规格:物理特性 (28)4.5H ITACHI U NIFIED S TORAGE VM规格:软件 (30)4.6外接存储系统兼容列表（存储虚拟化） (32)五. HUS VM 场地准备要求 (38)5.1HUS VM环境要求 (38)5.2HUS VM电源要求 (39)5.3HUS VM模块装配图示 (41)5.4HUS VM控制器图示 (42)5.5HUS VM设备尺寸及机柜摆放 (43)一. 概述日立数据解决方案价值定位今天的数据中心，除了需要面对数据量的急剧增长以及存储基础架构的复杂性之外，如何在统一存储架构中支持多种数据（块数据、文件数据、对象数据）的综合存储需求也是目前大部分企业普遍面临的问题，企业需要在满足传统的高可用性、性能、可扩展性之外，能够从容应对管理、运维以及SLO要求。
HitachiVSPGX磁盘阵列产品说明
Hitachi Virtual Storage Platform GX00 HDS新一代模块化存储日立数据系统有限公司2020年8月目录一. 概述 (1)二. VSP GX00系列技术的技术优势 (5)2.1永续运行 (5)2.2高度灵活的基础架构 (5)2.3自动、智能的架构 (8)2.4统一存储 (9)2.5无中断数据迁移 (11)2.6VSP G X00水平扩展的基础架构 (13)三. VSP GX00软件包 (15)3.1SVOS（存储虚拟化操作系统含UVM存储虚拟化软件） (15)3.2HITACHI COMMAND SUITE DATA MOBILITY（数据移动和灵活性） (18)3.3H ITACHI T UNING M ANAGER （高级分析和监控软件） (21)3.4H ITACHI L OCAL R EPLICATION（本地数据保护） (21)3.5H ITACHI R EMOTE R EPLICATION（远程数据保护） (24)3.6H ITACHI G LOBAL A CTIVE D EVICE（双活存储集群软件包） (27)3.7H ITACHI N ON D ISRUPTIVE M IGRATION（无中断数据迁移软件包） (29)3.8F ILE B ASE（统一存储） (30)四. VSP GX00系列产品技术指标 (33)4.1VSP G200产品技术指标 (33)4.2VSP G400产品技术指标 (39)4.3VSP G600产品技术指标 (45)4.4VSP G800产品技术指标 (51)4.5VSP G X00支持的操作系统 (57)4.6VSP G X00外接存储系统兼容列表（存储虚拟化） (57)4.1VSP GX00系列环境要求.........................................................................错误!未定义书签。
Hitachi VSP G1000磁盘阵列产品说明-v3.0
Hitachi Virtual Storage Platform G1000 HDS新一代企业级存储日立数据系统有限公司2022年4月目录一. 概述 (1)二. VSP G1000技术的技术优势 (4)2.1永续运行 (4)2.2高度灵活的基础架构 (4)2.3自动、智能的架构 (9)2.4统一存储 (10)2.5无中断数据迁移 (11)2.6VSP G1000水平扩展的基础架构 (14)三. VSP G1000软件包 (16)3.1SVOS（存储虚拟化操作系统） (16)3.2HITACHI COMMAND SUITE DATA MOBILITY（数据移动和灵活性） (19)3.3H ITACHI C OMMAND S UITE A NALYTICS(高级分析和监控软件包) (21)3.4H ITACHI L OCAL R EPLICATION（本地数据保护） (23)3.53.5H ITACHI R EMOTE R EPLICATION（远程数据保护） (25)3.6F ILE B ASE（统一存储） (28)四. VSP G1000产品技术指标 (31)4.1VSP G1000规格:主机端口 (31)4.2VSP G1000规格:可用性 (31)4.3VSP G1000规格:支持的操作系统 (32)4.4H ITACHI V IRTUAL S TORAGE P LATFORM G1000规格:物理特性 (33)4.5H ITACHI V IRTUAL S TORAGE P LATFORM G1000规格:软件 (34)4.6外接存储系统兼容列表（存储虚拟化） (37)五. VSP G1000 场地准备要求 (44)5.1VSP G1000环境要求 (44)5.2VSP G1000电源要求 (45)5.3VSP G1000模块装配图示 (47)5.4VSP G1000控制器图示 (48)5.5VSP G1000设备尺寸 (49)5.6机柜及服务空间 (49)一. 概述如今，数据中心的运营耗费了大量的人力，这通常会阻碍IT团队与不断变化的业务需求保持同步发展。
HDS存储管理软件系列之HDvM(HitachiD.
报表列表：阵列详细报告• Detail report是以LDEV为主线的详细CSV报表，用 Excel直接打开可读性不佳，需要用文本方式打开替换掉一些字符，例如DevNum为00:04时，修改为 `00:04,RAID组为1-1-1时，修改为`1-1-1 31
报表列表：以逻辑组为单位• 当一个存储为多个业务系统使用，逻辑组报表可以让用户清晰看到基于业务的存储视图。
32
与管理平台的结合• • 1.CLI方式通过HicommandCLI命令行发送文本信息到管理平台后进行解析入库。
需要进行开发，信息丰富，但工作量比较大。
• 2.支持SMI-S，可以把协议包发送到支持 SMI-S的管理平台，只需要进行配置，工作量比较少，但信息量只限于 SMI-S协议规定的内容。
33
Q&A Service Oriented Storage Solution 面向服务的存储解决方案。
HDS USPV产品简介
8、1、HDS USP-V磁盘存储产品介绍HDS USP-V存储系统内部架构HDS USP V架构同样采用HDS久负盛名的高性能、无瓶颈的Universal Star Network全光纤交换结构（第四代 Hi-Star架构）。
Hi-Star全光纤交换式结构是HDS公司秉承了多年大型主机的设计理念，将众多大型主机中的成熟、高效的技术应用于存储系统之上，在2000年推出了第一代Hi-Star全光纤交换式结构的高端存储系统――9900，该产品一经推出就受到广大高端用户的肯定，在存储业界竖立了高性能、高可靠性、高扩展性的高端存储系统形象。
在2002年HDS公司在原有Hi-Star结构基础上提高CSW的运算能力，增加内部通道数量和带宽，升级前后端控制器上的CPU，推出了基于Hi-Star II结构的9900V高端存储系统，该系统的性能、扩展性、可靠性等全面超过9900，成为HDS公司又一个成功的高端存储系统。
2007年，HDS公司推出了第四代全光纤交换式体系架构――Universal Star Network，并且基于该架构推出了具有划时代意义的HDS USP V超高端存储系统，该系统性能、扩展性等方面全面超越目前业界已有的高端存储系统，而且提供了全面的虚拟存储解决方案，使异构存储系统互联互通成为可能。
这种交换式结构的技术是提供了“点对点”、“无阻塞”的数据访问，如图所示，在交换式架构中，最重要的部件是缓存交换模块（CSW）。
通过CSW，主机接口控制器、数据Cache和磁盘通道控制器连接在一起，数据Cache与前后两端控制器之间都能够构成“点对点”的连接，实现并发通道数量最大，数据通道利用率最高。
通过使用交换式的结构，使HDS USP V磁盘存储系统具有了良好的扩展能力，前端的主机通道控制器、后端磁盘通道控制器和Cache都能够在线的、灵活的进行升级，从而降低了系统升级的投资。
存储系统并发处理能力越高，就意味着可以处理更多的应用系统读写请求，进一步提高整个系统的性能。
日立光纤存储HDS_AMS安装配置手册 中文版
第一章安装配置本章主要描述通过管理软件对存储进行配置和设置。
1.通过浏览器直接访问AMS2000存储，则进行基本状态的检查和相关的维护；2.存储的配置需要通过Storage Navigator Management 2进行（简称SNM2，下同）;3.AMS2000存储的管理是三层结构，浏览器－》服务器－》存储，SNM2是服务器软件，客户端使用浏览器方式进行。
1.1 安装管理软件AMS2000系列管理软件的安装说明：1．SNM2软件可以支持多种平台，包括Windows系列和Linux，本文以Windows为例进行说明；2．SNM2有Web和CLI两种方式，本文以Web方式说明；3．Server: Windows XP/2003/Vista/2008 with 1.5GB free disk.4．Browser: IE6.0 (SP1) or IE7.0. The 64-bit IE is not supported.5．JRE: JRE 1.6.0_10. The 64-bit JRE is not supported.6．如果Sever已经安装HiCommand其它软件，安装之前需要停了这些软件的Services。
7．建议SNM2安装在没有使用AMS2000磁盘的服务器。
8．建议安装SNM2的Windows不要使用休眠等电源管理功能。
9．可以实施Update安装，相同版本的Update安装视作Uninstall。
10．安装时，需要输入SNM2的IP，不要输入127.0.0.1或localhost1.1.1 安装过程安装过程按照画面提示进行输入相关信息；注意一定要输入你的笔记本（或者服务器）的固定IP地址，该IP地址必须能与存储进行互通的（同一个网段是好主意）1.1.2 SNM2服务器端服务的操作•建议不要使用Windows的图形界面启动或停止SNM2的Services•c:\Program Files\HiCommand\Base\bin\hcmdssrv.exe /startKAPM06440-I The HiRDB service has already StartedKAPM05007-I Already started service. Service-name HBase Storage Mgmt Web serviceKAPM05007-I Already started service. service-name =HBase Storage MgmtCommon service.•c:\Program Files\HiCommand\Base\bin\hcmdssrv.exe /stopKAPM05017-I Succeeded in stopping of service. Service -name =HBase storage mgmt common service.KAPM05017-I Succeeded in stopping of service. Service -name=HBase storage mgmt web service.KAPM06441-I The HiRDB services has already stopped1.1.3 客户端Java需求：•JRE 1.6.0_10 or newer不需要设置•less than 1.6.0_10–Start◊Settings◊Control Panel.–From the Control Panel, select the Java.–Click View of the upper position in the Java tab.–Enter “-Xmx192m”–(“-Xmx216m” when the Hitachi Storage Navigator Modular 2 is version 7.00 or later)1.2 启动界面http://<IP address>:23015/StorageNavigatorModular/登陆用户名/密码：1.3 注册存储SNM2软件初次使用时尚无存储进行管理，软件会自动提示注册存储；如果SNM2原来已经有存储在使用，则点击Add Array，弹出以下画面，执行四个流程：Introduction Screen > Search Array Screen > Add Array Screen> Finish ScreenIntroduction Screen解释SNM2注册存储的说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缓存分区 (Cache partition)
存储分区 (Storage Partition) 动态容量供应 (HDP)
支持
支持Biblioteka 9900v不 支持9900v不 支持 9900v不 支持
9900不 支持
9900不 支持 9900不 支持
创建缓存分区，指定其缓存大小，并和指定的LUN绑定
创建存储分区，将缓存分区和存储的主机端口绑定
3
HDvM 6.0支持列表
• Storage Systems
– – – – – – – – – – Hitachi Universal Storage Platform V Hitachi Universal Storage Platform VM Hitachi Universal Storage Platform Hitachi Adaptable Modular Storage system Hitachi Workgroup Modular Storage system Hitachi Network Storage Controller Hitachi Lightning 9900™ V Series enterprise storage system Hitachi Lightning 9900 Series enterprise storage system Hitachi Thunder 9500™ V Series modular storage system Hitachi Thunder 9200™ modular storage system
SVP：存储的管理刀片机
HDS存储1
SVP
IP连接 FC连接
SVP
HDS存储2
2
HDvM与SVP的关系
• HDvM与SVP有TCP/IP通讯, 定期到SVP获取最新配置， 而且HDvM上的所有操作最终会达到SVP,因此必须保证 SVP与HDvM的网络通畅.
• 以下为SVP有故障或网络不同时，HDvM上的报错信息：
17
逻辑组的好处
• • • 逻辑组不会改变LDEV的任何属性，不会影响存储使用，但在管理上提供了很多便利： 1.展现存储的业务视图，承担存储与业务系统之间的桥梁。 2.通过用户权限管理，授权不同管理员管理不同的逻辑组，避免无授权操作。
•
3. 可以生成基于逻辑组的报表，得到基于业务系统的存储信息，见后面报表部分。
2.3÷10=23%
Used 2.3G
•
注意：% Used不是指主机端文件系统利用率，而是文件系统在该LUN上占用的比例
10
查看主机的存储信息以及主机存储分配
• • 安装了HDvM agent的主机会出现在”Host”列表中，显示的信息包括LDEV、存储名称、端口等。 可以为主机进行存储分配等工作。
unallocated LDEV信息少于allocated, 少的栏目为分配信息，如Host, Port, File System等。
9
查看存储卷具体信息：文件系统
• HDvM server agent可以提供信息：LUN对应的主机端文件系统名称以及占用的LUN空间 比例。以下为安装了HDvM agent 的windows LDEV信息举例：
6
存储列表,总体容量信息
• 选择 All Storage，可以看到所有存储的容量总和信息
7
查看存储卷具体信息
卷信息：序列号，主机，端口，容量，主机端文件系统等。 注：如果没有安装HDvM agent,则无法显示LUN对应的主机端文件系统
。。。。
8
查看存储卷具体信息：栏目汇总
针对allocated LDEV,有如下信息
• HiCommand Device Manager Server and CLI Software Runs On
–
–
– – – – –
4
Sun Solaris 8, 9 (SPARC only) 10 (SPARC and IA64) Microsoft Windows 2000 SP4 • SP 4 or later for a cluster environment Microsoft Windows Server 2003 x86 (no-SP, SP1, R2) Microsoft Windows Server 2003 x64 Edition, R2 Microsoft Windows XP SP2 VMware ESX Server 3.0.1 Red Hat Linux AS/ES4.0 on IA-32
© 2008 Hitachi Data Systems
Supported resources may vary according to each component. Always refer to the latest Release Notes for further details and the most current information.
Label功能
23
Label功能的好处
• •
1.通过用户自定义的label，可以清楚地看到每个LDEV在业务系统上的用途。 2.HDvM定义的Label适用于所有Hicommand套件，例如使用Tuning Manager做 性能监控、利用Tiered Storage Manager做数据分层管理的时候，label作为重要 的信息参考,可以用来作为检索、过滤的依据。
26
事件管理：实时弹出
• 点击列表上端的”Monitor Alerts”。
• 该窗口如果不关闭，将实时报警，将信息立即显示在屏幕 上。此功能适合值班人员监控用。
27
报表列表
• 可以根据需要分别生成关于存储物理配置、以主机为单位的存储利用率 、以逻辑组为单位 的存储利用率、用户和资源组列表、LDEV详细报告等的视图报表。
支持 支持 支持 支持 支持 9900v不 支持
选择RAID组，指定LDKC/CU/LDEV序列号，创建指定 大小的LDEV;或删除指定的LDEV
将未分配LUN路径的 LDEV合并为一个LUSE。 将LUN分配给存储的某个主机端口或存储主机组 设置外部端口（虚拟化外部存储时所用的主机端口）， 并把外部存储的卷映射到虚拟化存储内部
支持
支持
支持
支持
创建和删除动态容量供应池，并在池中创建HDP卷。
•说明：考虑到安全因素，Device Manager对高端存储不支持创建或删除RAID组。
15
HDvM支持的存储配置功能：中低端
AMS/WMS 功能 配置存储的主机端口的速率、拓扑(FC-SW,FC-AL)、LUN Security 、存储主机组、主机模式 9500v 9200 功能解释
可以为主机分配与选定LDEV 相同容量的新LDEV
可以为主机分配指定 容量 可以为主机删除 LDEV，需谨慎！
可以为主机LDEV指定 逻辑组（见后面）
11
存储分配：步骤1
• 1.在unallocated池中选择需要分配的LDEV • 2.点击”Allocate Storage”
12
存储分配：步骤2
组件
Web访 问
监控对象 与监控对象连接方 式
生产主机 +HDvM Agent
生产主机 +HDvM Agent
HDvM服务器
HDvM agent
主机容量
在主机上运行
HDvM server
存储配置与 容量
连接SVP通过 TCP/IP
SAN交换机
HDvM agent：如果不监控主机容量以及不需要 把存储LUN与主机卷做关联显示，可以不安装此 agent。

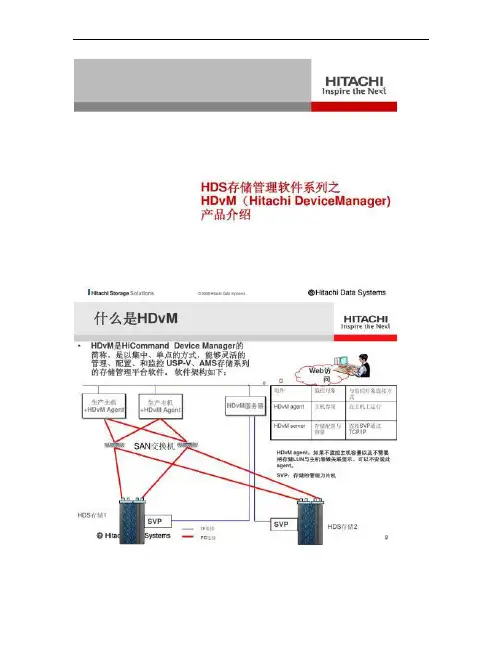

HDS存储管理软件系列之 HDvM（Hitachi DeviceManager) 产品介绍
© 2008 Hitachi Data Systems
什么是HDvM
• HDvM是HiCommand Device Manager的 简称，是以集中、单点的方式，能够灵活的 管理、配置、和监控 USP-V、AMS存储系列 的存储管理平台软件。 软件架构如下：
登录HDvM
5
存储基本信息
• 存储被加入Device Manager管理范围内后，选择 Subsystem，可以看到被管理的存储的列表，导航区域 的树状结构图中看到的是每个存储的名称和IP地址，信息 区域显示的是每个存储的基本信息，包括名称、类型、序 列号、配置的容量、最后一次刷新的时间、报警数量。
创建/删除LDEV
支持
支持
支持
指定热备盘 配置LUSE 创建/删除LUN的路 径 缓存分区(Cache partition)
支持 支持
支持 支持
支持 支持 支持
支持
支持 9500v不支 持 9200不支 持 创建缓存分区，指定其缓存大小，并和指定的LUN绑定
支持
16
逻辑组列表（LDEV的逻辑组合）
24
事件管理：手工点入
• 在 Explorer菜单中选择Alerts,可以看到所有存储的报警记录的基本信息。
25
事件管理-详细信息
•注:Device Manager本身不产生SNMP trap,但可以接受来自各个存储设备 的SNMP trap，并在报警窗口集中显示。 •如果需要把存储硬件SNMP trap发到用户的监控平台，必须在存储SVP上 定义，无法在HDvM上设置。
28
报表列表：存储物理配置
29
报表列表：以主机为单位的存储利用率
30
报表列表：阵列详细报告
• Detail report是以LDEV为主线的详细CSV报表，用 Excel直接打开可读性不佳，需要用文本方式打开替换掉 一些字符，例如DevNum为00:04时，修改为 `00:04,RAID组为1-1-1时，修改为`1-1-1
