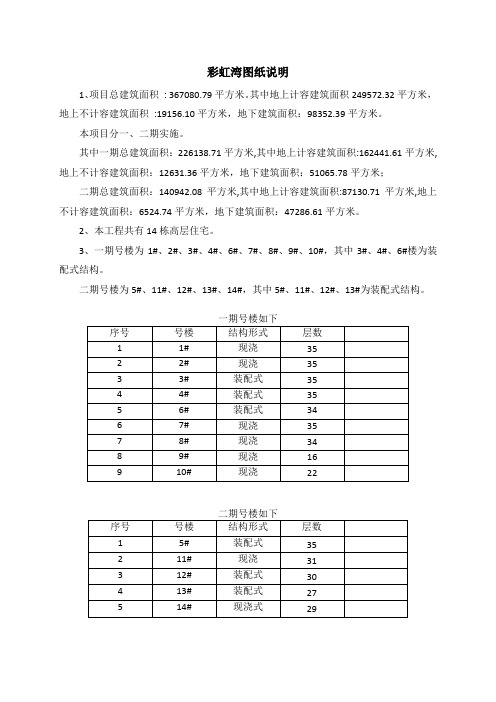

彩虹湾图纸说明
1、项目总建筑面积: 367080.79平方米。
其中地上计容建筑面积249572.32平方米，地上不计容建筑面积:19156.10平方米，地下建筑面积：98352.39平方米。
本项目分一、二期实施。
其中一期总建筑面积：226138.71平方米,其中地上计容建筑面积:162441.61平方米,地上不计容建筑面积：12631.36平方米，地下建筑面积：51065.78平方米；
二期总建筑面积：140942.08平方米,其中地上计容建筑面积:87130.71平方米,地上不计容建筑面积：6524.74平方米，地下建筑面积：47286.61平方米。
2、本工程共有14栋高层住宅。
3、一期号楼为1#、2#、3#、4#、6#、7#、8#、9#、10#，其中3#、4#、6#楼为装配式结构。
二期号楼为5#、11#、12#、13#、14#，其中5#、11#、12#、13#为装配式结构。
弱电图纸图例说明范本
弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号(白色)颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、图纸设计线型：同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
4、文字说明统一采用“宋体”或“仿宋体”字，字号大小根据下列要求缩放：5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
工程图纸标注说明
工程图纸标注说明SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在xxCLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在xxCLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设FC-地板及地坪下SR-沿钢索BE-沿屋架，xxWE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：电缆沟敷设：TC导线敷设部位的标注沿或跨xx（屋架）敷设：AB 暗敷在xx：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。
电线电缆图纸设计说明
电线电缆图纸设计说明
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上。
图纸总说明
图纸总说明：
1.建筑方位及正负零对应的高程见总平面图
2.外墙均为370墙，隔墙为240墙，厕所墙为120墙
3.窗帘盒做法见02J04-3图集
4.暖气罩做法见02J04-1图集
5.厕所内洗台安装做法见02J05-1/54
6.压实系数（土或灰土）档垫层厚度<3M时，V>0.95
7.压实系数（土或灰土）档垫层厚度>3M时，V>0.97
8.地梁，构造柱采用C30混凝土浇筑，圈梁采用C25混凝土浇筑，地面采用C10混凝土
9.环墙外散水采用C20混凝土，每隔6米设置伸缩缝一道，缝宽20，散水与建筑物间设
通长缝，沥青油膏填实
10.窗台外侧应按5%坡度
11.厕所，洗澡间均为地砖铺贴，而且通顶，厕所卫生间均设置地漏
12.外墙要保温
13.宿舍为瓷地砖铺贴，餐厅为木地砖，地脚线高均为12CM
14.内墙为乳白色涂料，外墙为米黄色涂料，雨棚上应安装水管。
施工图纸说明
施工图纸说明一、完整的设计图纸包括下列内容：1.设计总说明；2.总平面图（大的公寓、别墅要有分区域或各居室平面图）；3.各部位立面图及剖面图；4.节点大样图；5.固定家具制作图；6.电气平面图；7.电气系统图；8.给排水平面图（涉及改造部分）；9.顶视图；10.建筑立面图（别墅）；11.装修材料表。
二、平面设计图平面设计图包括底部平面设计图和顶部平面设计图两份。
平面图应有墙、柱定位尺寸，并有确切的比例。
不管图纸如何缩放，其绝对面积不变。
有了室内平面图后，设计师就可以根椐不同的房间布局进行室内平面设计。
设计师在布置之前一般会征询顾客的想法。
卧室一般有衣柜、床、梳妆台、床头柜等家具；客厅则布置沙发、组合电视柜、矮柜，有可能还有一些盆栽植物；厨房里少不了矮柜、吊柜；还会放置冰箱、洗衣机等家用电器；卫生间里则是抽水马桶、浴缸、洗脸盆三大件；书房里写字台与书柜是必不可少的，如果是一个电脑爱好者，还会多一张电脑桌。
居家的家具可以自己购买，也可以委托设计师设计。
如果房间的形状不是很好，根据设计定做家具，会取得较好的效果。
平面图表现的内容有三部分，第一部分标明室内结构及尺寸，包括居室的建筑尺寸、净空尺寸、门窗位置及尺寸；第二部分标明结构装修的具体形状和尺寸，包括装饰结构在内的位置，装饰结构与建筑结构的相互关系尺寸，装饰面的具体形状及尺寸，图上需标明材料的规格和工艺要求；第三部分标明室内家具，设备设施的安放位置及其装修布局的尺寸关系，标明家具的规格和要求。
三、设计效果图设计效果图是在平面设计的基础上，把装修后的结果用透视的形式表现出来。
通过效果图的展示，家庭装修房主能够明确装修活动结束后房间的表现形式。
它是家庭装修房主最后决定装修的重要依据。
因此是装修设计中的重要文件。
装饰效果图有黑色及彩色两种，由于彩色效果图能够真实，直观地表现各装饰面的色彩，所以它对选材和施工也有重要作用。
但应指出的是，效果图表现装修效果，在实际工程施工中受材料、工艺的限制，很难完全达到。
设计图纸内容说明与解释
设计图纸内容说明与解释在建筑、工程、制造等众多领域中，设计图纸是至关重要的沟通和指导工具。
它们以精确的图形和符号语言，传达着复杂的设计理念、技术要求和施工细节。
对于非专业人士来说，设计图纸可能如同天书般难以理解。
因此，本文将对设计图纸的常见内容进行详细的说明与解释，帮助您更好地读懂和理解这些重要的技术文件。
设计图纸通常包括多个方面的信息，首先是图纸的标题栏。
标题栏位于图纸的右下角，它包含了项目名称、图纸编号、设计单位、绘图比例、日期等基本信息。
这些信息就像是图纸的“身份证”，让使用者能够快速识别图纸的归属和适用范围。
接下来是图纸的图例。
图例是对图纸中所使用的各种符号、线条、颜色等的解释。
例如，在建筑图纸中，不同粗细和类型的线条可能代表不同的墙体结构；在电气图纸中，特定的符号可能表示开关、插座或灯具。
图例就如同是一本翻译手册，帮助我们解读图纸中那些看似神秘的符号语言。
然后是尺寸标注。
尺寸标注是设计图纸中极其关键的部分，它准确地告诉我们物体的大小和位置关系。
尺寸标注通常包括线性尺寸（如长度、宽度、高度）、角度尺寸和半径尺寸等。
这些标注不仅提供了具体的数值，还标明了测量的基准和公差范围，确保在制造或施工过程中能够达到设计要求的精度。
在建筑设计图纸中，平面图是一个重要的组成部分。
平面图展示了建筑物在水平方向上的布局，包括房间的分布、门窗的位置、墙体的走向等。
通过平面图，我们可以对建筑物的整体空间规划有一个清晰的了解。
剖面图则是从垂直方向切开建筑物所得到的视图，它展示了建筑物内部的结构和层次关系。
剖面图可以让我们看到墙体的厚度、楼板的高度、楼梯的构造等垂直方向上的细节。
立面图则从正前方、侧方或后方等不同角度展示建筑物的外观，包括建筑的造型、外墙的装饰材料、门窗的样式等。
在机械设计图纸中，装配图展示了各个零部件之间的装配关系和相对位置，帮助我们了解整个机械装置是如何组装在一起的。
而零件图则详细地描绘了每个零部件的形状、尺寸、公差和加工要求，是制造零部件的直接依据。
装修图纸说明及要求
装修全套图纸说明一、图纸结构及排列顺序。
一套完整的图纸应包括以下X个部分并按照所标明的序号排列：1. 图纸封面2. 图纸目录3. 方案设计总说明4. 原始框架平面图5. 设计后墙体改建图6. 设计后平面布置图7. 地面材料图8. 顶面布置图9. 顶面节点图10.墙面铺贴图11. 强电布置图12. 线路开关控制图14. 水路布置图15. 装饰施工立面图16. 构造节点图17. 家具及家饰图18. 效果图二、图纸各部分的内容。
1. 图纸封面：使用公司统一的封面。
应包括工程名称，设计师姓名和联系电话。
2. 图纸目录：使用公司统一的目录格式。
包括页号和图号。
3. 方案设计总说明：工程报价5万元以上（包括5万元）的需要写设计说明，此说明将用于工地包装上的宣传。
4. 原始框架平面图：原始的勘测框架图，标出承重墙位置用纯色填充。
房间的梁结构用虚线表示并标出高度。
房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(以现场测量为准)（大的公寓、别墅要有分区域或各居室平面图）。
5. 设计后墙体改建图：在原始框架图的基础上，标出设计后要拆建的墙体的定位尺寸，拆砌墙体用两种不同图案填充。
房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(拆除墙体图、新砌墙体图)。
6. 设计后平面布置图：标出设计后房间功能。
设计后立面索引标示。
2~3道尺寸标注（一道为设计后房间净空，一道为总长或宽）(含量最高的一张,往往外行客户只看这一张)（待住宅装饰好后，若在住宅上方看房子，房子的门窗、墙壁的位置，以及家具等设施的摆设和大小、地面用材等，这就是平面布置图的内容，所有要素、摆设都按比例缩小，通常为1：100、1：50）。
7. 地面材料图：根据设计标出地面所用材料。
如：600*600地砖。
（如有地面拼花需出此图，其他不做特别规定）(地面材料及铺设规范)8. 顶面布置图：设计后天花造型图，吊顶位置标明标高及定位尺寸。
(吊顶造型、层高、灯具、空调、浴霸等详细尺寸图)（装饰天花的材料、尺寸、造型以及灯具位置，都要一一标出，所有东西要一目了然。
图纸标注说明
1.图纸上应具有图框、标题栏、代号栏，标题栏由名称及代号区、标记区、更改区、签字区组成。
装配图或安装图上还应有明细栏。
下图为明细栏的参考尺寸，其宽度可调为120mm或100mm。
2.图样标记，填图样所处生产阶段的标记。
标记代号按以下规定自左向右填写：
“S”—样机（样品）试制图样标记代号；
“A”—小批试制图样标记代号；
“B”—正式生产图样标记代号。
3.“单位名称”，填“xxxxxxxxx”，黑体, 字体大小：16 ；
“图样名称”，仿宋-GB2312，字体大小：23 ；
“图样代号”，仿宋-GB2312，字体大小：23 ；
“材料标记”，仿宋-GB2312，字体大小：23 ；
“技术要求”，仿宋-GB2312，字体大小：16 ；
图纸上标注的尺寸规格为，字体:Century Gothic; 样式:常规；高度:3.5mm；间距:1.0mm；
公差字体比例：0.7。
竣工图纸说明
竣工说明工程名称：北四环路（）绿化工程1 、施工依据：根据甲方提供的设计图纸，施工人员进行现场踏查，施工时遵守国家及本地区现行的规范、规程、规定。
根据长春地区季节特性，我方尽量的把栽植工期安排在春秋两季，以保证树木的成活率，但因不可抗力的因素，必须进行反季节栽植的，我方将采取必要的保护措施，以保证树木的成活率。
2、定点放线根据甲方提供的设计图纸, 我方施工技术人员对现场进行了实地踏查，对可施工的地段进行土地平整，使场地的坡度缓和，自然流畅。
定点放线按设计图纸进行放线，保证位置的准确性，定点放线后经监理检验后合格，我方才进行下步种植穴施工。
种植穴上下口尺寸一致、下口成直角、深度和宽度按土球四周及底部平均预留10-20cm宽度进行开挖。
种植穴的土壤和回填土里保证不含有石砂，水泥块、有害物质。
并对胸径较大的树木在种植穴中回填营养土或一定比例的肥料。
3、树种选择：严格按图纸的设计要求规格尺寸选择树木，应无显著病虫害、折枝折干、裂干、肥害、老衰、老化、树皮破、树形端正，不过于弯曲、树冠稀疏合适，不偏冠。
4、树木起挖与运输土球是按树木胸径的8-10倍起挖掘树木，厚度根据其根盘深浅而定。
树木下面的直根和较粗的根用钢锯锯折，保证切口整齐，树木倒地后，阔叶树剪除叶片及幼枝，土球挖完后，用草包包裹土球，再用草绳捆扎，运输时，大乔木先包扎树干和树冠；装车时由车身偏后顺序往前装，在24小时不能到达现场的，在运输过程中采取保湿措施。
保证树木运输到现场土球不破裂，松散，保持土球的完整。
5、栽植规则式种植应横平竖直，树木在一条直线上，行道树顺路与路平行，树木高矮相协调。
种植前，对苗木的根系及树冠在保证不改变树木原貌的情况下进行修剪，种植时，把苗木的枝叶丰满或主要观赏面朝面调整。
对于不同的苗木，我们种植时埋土的深浅不同，一般乔灌木与原土痕持平，个别快长、易成活的树种可较原土痕深5-10cm，常绿树土球与地面持平或略高于地面5cm，并进行人工踏实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件：图纸说明
图纸）
A1段管道（对应1
A1
输水管道津宁高速对应桩号为K33+500--K33+870段，此管道位于高速建筑控制范围之内，长度370m，其中桩号K33+640处有一个（10*8m）的矩形顶管基坑K1,基坑外围距离高架桥投影边线距离为26.8m；桩号K33+830处有一个（10*8m）的矩形顶管基坑K2，基坑外围距离高架桥投影边线距离为34.3m。
B1段管道（对应1
图纸）
B2
输水管道津宁高速对应桩号为K32+570--K32+960段，此段管道位于高速建筑控制范围之内,长度为390m，其中管道与高速边网最近距离为10.1.m，高速对应桩号为K32+627。
B2段管道（对应2
图纸）
B2
输水管津宁高速对应桩号为K32+70--K32+570段，此段管道位于高速建筑控制范围之内，长度为500m，其中管道与高速边网最近距离为18.6m，高速对应桩号为K32+414。
B3段管道（对应3
图纸）
B2
输水管道津宁高速对应桩号为K31+595--K32+70段，此段管道位于高速建筑控制范围之内，长度为475m，其中管道与高速边网最近距离为20.9m，高速对应桩号为K31+740。
B4段管道（对应4
图纸）
B2
输水管道津宁高速对应桩号为K31+120--K31+596段，此段管道位于高速建筑控制范围之外，长度为476m，其中管道距离边网最近距离为3.3m,对应高速桩号为K31+405。
B5段管道（对应5
图纸）
B2
输水管道津宁高速对应桩号为K30+350--K31+120，其中K30+935--K31+120段输水管道位于高速建筑控制范围之外，长度为185m，管道距离高速建筑用地边线最近距离为3.0m,对应高速桩号为K30+975；K30+350--K30+935段输水管道位于津宁高速建筑控制范围之内,长度为585m，管道与高速边网最近距离为22.2m，高速对应桩号为K30+921。
C1段管道（对应1
图纸）
C3
输水管道津宁高速对应桩号为K29+950--K30+300段,此段管道位于高速建筑控制范围之内，长度为350m，其中输水管道距离高速高速边网最近距离为12.8m,位于对应高速桩号K30+000收费站匝道位置。
C2段管道（对应2
图纸）
C3
输水管道津宁高速对应桩号为K29+355--K29+950段，此段管道位于高速建筑控制范围之内，长度为595m,其中输水管道距离高速高速边网最近距离为12.7m，高速对应桩号为K29+816。
综上所述：
全段输水管道津宁高速对应桩号为K29+280—K33+880，总长度为5252.6m，其中管道位于津宁高速建筑控制范围之内的长度共计3741m，管道距离建筑用地边线最近距离为12.7m。
