预防性试验措施
电气预防性试验安全技术措施
电气预防性实验安全技术措施为做好本次电气预防性试验，特制定如下安全措施。
其试验工艺流程为：准备试验器材 T停、送电T做试验T清理现场。
存在风险：触电伤人事故。
一、地面部分：1、参加试验的人员身体必须健康，具备一定的电气专业知识，熟悉电气试验工作，会触电急救法和人工呼吸法。
参加试验人员必须经培训合格，并取得相关专业的上岗证，方可参加本次施工作业。
2、试验负责人从事高压工作必须有5年以上的工作经验，并熟悉试验步骤及供电系统情况的人员担当。
3、工作人员必须熟悉供电系统情况，掌握倒闸操作顺序，了解运行方式。
操作时严格按工作票、和工作监护执行。
4、高压试验仪器外壳必须可靠接地，按地线必须用截面不小于25 平方毫米的多股铜线，被试设备的金属外壳应可靠接地；高压引线牢固，试验用导线应使用截面不小于2.5平方毫米的绝缘软线。
5、高压试验现场应设临时遮栏或拉绳，并挂警示牌和设专人警戒防止他人误入。
遮栏距带电体不小于1米。
6、长距离电缆试验，电缆的另一端应设专人监视，中间应放专人巡回监视。
7、试验完毕后，被试设备、滤波电容及试验变压器要对地放电，放电时应使用高压放电棒，带绝缘手套，穿绝缘靴。
放电时应待被试设备自然放电1分钟以上，方可进行人工放电。
&在试验期间突遇雷雨天气时应立即停止试验。
9、当泄漏电流突然变化，随时间增长或电压升高，不成比例地上升，以及有闪烁放电击穿等现象时，应停止试验，必须查出原因后方可进行。
10、在工作之前，必须先停电、验电、放电、封地线，严禁带电作业、严禁不封地线工作。
11、试验操作者必须带绝缘手套，穿绝缘靴并设有一人监护，试验期间严禁打闹嘻笑。
12、加压试验前应有2人详细检查仪器状况及其接线，确认无误后通知无关人员离开试验现场，并取得负责人的同意，方可加压试验。
13、严格执行谁停电、谁送电的制度，严禁约时或打电话停送电。
14、主扇风机单台运行时，必须制定并执行《主扇单机运转措施》的有关规定。
井下变电所预防性试验安全技术措施
井下变电所预防性试验安全技术措施为保证矿井供电系统的安全稳定运行，与2013年 2 月4 日 8时分对井下高压供电设备进行春季预防性试验，特制定如下措施：一、组织机构组长：副组长：成员：机电部机电队组调度室安监处通风二、试验范围1、井下主变电所高压配电装置（9台）、变压器（2台）。
2、井下盘区变电所高压配电装置（15台）、变压器（4台）。
三、停电时间2月4日8 时30分------ 2月7日16时 00分四、试验前准备工作和职责分工(1）、井上下停送电工作负责人：(2）、35kv变电站负责人：(3）、井下停送电负责人：(4）、35KV变电站负责井下主变电所双回路进线的停送电。
(5）、各队组负责管辖范围内各配电点的停送电工作。
五、停、送电操作步骤1、停送电负责人及操作人员必须准时到岗，准备好停送电工作。
2、35KV变电站断开528断路器，井下主变电所Ⅱ回路停电，将井下主变电所由Ⅰ回路带全部负荷，并检查各设备运转正常后向调度室汇报。
3、井下开始对Ⅰ回路高压设备进行预防性试验。
4、试验完毕后汇报调度室，并通知35KV变电站断开536断路器，井下主变电所Ⅰ回路停电，合528断路器，将井下主变电所由Ⅱ回路带全部负荷，并检查各设备运转正常后向调度室汇报。
5、井下开始对Ⅱ回路高压设备进行预防性试验。
6、试验完毕后汇报调度室，并通知35KV变电站合536断路器，井下主变电所恢复双回路供电。
7、井下主变电所断开1#、9#高爆柜，大巷皮带Ⅰ回、Ⅱ回断电。
大巷皮带变压器开始做预防性试验。
8、主变电所断开7#高爆柜，盘区变电所Ⅰ回断电，由Ⅱ回路带盘区全部负荷，开始对盘区变电所Ⅰ回高压设备进行预防性试验。
10、主变电所启动盘区变电所Ⅰ回7#高爆柜、断开盘区变电所Ⅱ回3#高爆柜，由Ⅰ回路带盘区全部负荷，开始对盘区变电所Ⅱ回高压设备进行预防性试验。
11、试验完毕后盘区变电所恢复双回路供电。
12、断开盘区变电所13#（3101带式输送机）高爆柜，开始对3101顺槽带式输送机变压器进行预防性试验。
电气设备预防性试验危险点分析及改进控制措施
电气设备预防性试验危险点分析及改进控制措施电气设备在运行过程中存在一定的危险因素，为了减少事故的发生，需要进行预防性试验。
下面对电气设备预防性试验的危险点进行分析，并提出相应的改进控制措施。
一、高压电源引起触电危险在电气设备进行预防性试验时，由于需要使用高压电源进行测试，存在着触电危险。
主要原因有：1.未对电源进行正确的接地处理。
2.未正确使用绝缘工具和防护措施。
改进控制措施：1.对高压电源进行正确的接地处理，确保设备的安全使用。
2.使用防护手套、手柄和其他绝缘工具，避免电流通过身体导致触电事故。
二、电器设备过热引起火灾的危险在电气设备进行试验时，由于长时间的工作或维修不当，容易导致电器设备过热，进而引发火灾。
改进控制措施：1.定期检查电器设备的使用情况，确保电器设备正常工作，及时维修和更换老化的设备。
2.安装温度传感器，连通火灾报警系统，一旦发现电器设备过热的情况，及时采取措施熄灭火源。
三、电器设备绝缘破损引发电击危险在电气设备试验中，由于绝缘材料老化或受到外力损坏，容易造成绝缘层破损，增加电击的风险。
改进控制措施：1.定期对电器设备的绝缘层进行检查，发现问题及时维修或更换绝缘材料。
2.加强维护人员的培训，提高其对电气设备绝缘状态的监测能力。
四、电气设备试验过程中引发爆炸危险电气设备在试验过程中，若电气元件损坏或维修不当，容易引起短路或漏电，进而引发爆炸。
改进控制措施：1.严格按照设备试验的规程操作，合理安排试验流程，确保设备正常运行。
2.定期对电气设备进行维护保养，减少故障的发生率。
五、设备运行时发生电弧危险设备运行中往往会产生电弧，存在着引发火灾、爆炸和触电危险的情况。
改进控制措施：1.安装电弧探测器和报警器，一旦发现电弧情况，及时采取措施熄灭火源并切断电源。
2.在设备周围设置防护罩和安全隔离区域，减少电弧对周围环境和人员的危害。
综上所述，对电气设备预防性试验的危险点进行分析后，我们可以采取相应的改进控制措施，以确保电气设备试验的安全可靠性。
10KV高压配电设备预防性试验安全措施
10KV高压配电设备预防性试验安全措施本期进行福耀浮法10KV高压配电设备预防性试验，试验项目包括耐压试验、回路电阻测试、绝缘电阻测试等十几个项目。
由于试验具有特殊性和不确定性，容易形成安全隐患，对人身和设备安全造成威胁。
因此，确保高压试验工作的安全是十分必要的，必须做好各项安全技术措施，保证试验的安全、可靠与正确，确保浮法供电安全。
具体安全措施如下：1、严格执行《电业安全工作规程》，坚持工作票和操作票制度，履行工作许可制度、工作监护制度、工作间断、转移和终结制度。
2、每一次的高压试验都应该根据具体情况由工作负责人下达第一种工作票，经理签发批准，并严格按工作票实施试验作业;3、变电站工作许可人应应有一定经验，熟悉《电业安全工作规程》和熟悉工作范围内的设备情况，并持有效《高压电工进网许可证》，否则由本班值班长担任；4、变电站工作许可人必须会同试验工作负责人，检查现场安全措施是否正确完备。
必要时进行补充完善；5、试验前由试验负责人召集全体试验人员，说明本次试验工作的内容和被试设备名称和编号，交待停电范围和安全注意事项；试验人员了解工作任务及安全注意事项，熟悉所使用设备和仪器的性能和操作方法，严禁违章操作。
6、进入工作现场应戴安全帽，高空作业应使用安全带，严禁高空抛掷工具。
7、试验现场应装设围栏和安全警示，向外悬挂“止步、高压危险”标示牌，并派专人监护；8、做好防感应电击伤的措施，戴绝缘手套、穿绝缘鞋、备好相应绝缘工具；9、试验设备外壳应良好接地。
接地线应使用有足够电气强度和机械强度的裸铜软线。
在拆除电源线前，严禁断开接地线。
10、试验人员11、在现场试验工作中需要拆开一、二次接线时，拆前应做好标记。
试验结束后及时恢复接线。
特别要注意互感器二次回路是否与运行中的二次回路有连接，避免造成保护误动等事故。
12、在不拆开设备连线进行试验时，应防止试验电压经过设备连线引到其它设备上，造成其它人员触电。
升压前应检查同一连线上的非被试设备上是否有人工作，并有人进行监护。

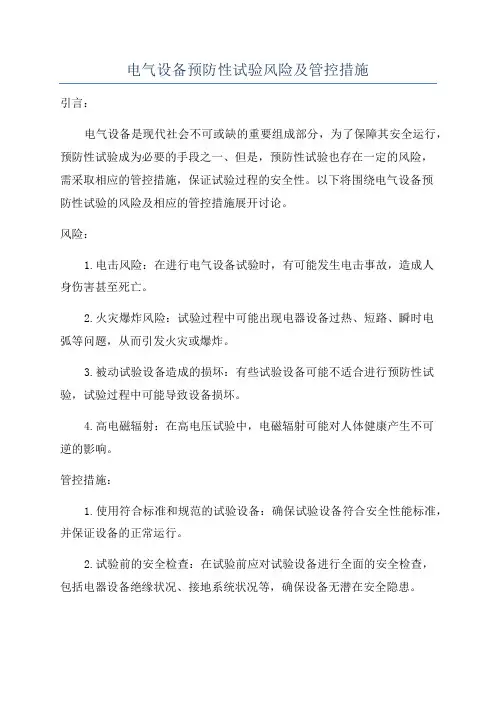

电气设备预防性试验风险及管控措施
电气设备预防性试验风险及管控措施引言：电气设备是现代社会不可或缺的重要组成部分，为了保障其安全运行，预防性试验成为必要的手段之一、但是，预防性试验也存在一定的风险，需采取相应的管控措施，保证试验过程的安全性。
以下将围绕电气设备预防性试验的风险及相应的管控措施展开讨论。
风险：1.电击风险：在进行电气设备试验时，有可能发生电击事故，造成人身伤害甚至死亡。
2.火灾爆炸风险：试验过程中可能出现电器设备过热、短路、瞬时电弧等问题，从而引发火灾或爆炸。
3.被动试验设备造成的损坏：有些试验设备可能不适合进行预防性试验，试验过程中可能导致设备损坏。
4.高电磁辐射：在高电压试验中，电磁辐射可能对人体健康产生不可逆的影响。
管控措施：1.使用符合标准和规范的试验设备：确保试验设备符合安全性能标准，并保证设备的正常运行。
2.试验前的安全检查：在试验前应对试验设备进行全面的安全检查，包括电器设备绝缘状况、接地系统状况等，确保设备无潜在安全隐患。
3.试验现场的安全防护措施：确保试验现场设有明显的警示标志，设置安全防护设施，为试验人员提供有效的安全保障。
4.接地系统的完善：试验设备的可靠接地是预防电击事故的重要手段之一、试验设备的接地系统应符合国家标准，并且经常进行维护保养。
5.特殊试验设备的防爆措施：对于一些易燃易爆试验设备，应采取相应的防爆措施，如在设备周围设置防爆网等。
6.试验人员的个人防护：试验人员应配备符合标准的个人防护装备，如绝缘手套、绝缘靴等，以有效地减少电击风险。
7.定期维护保养试验设备：定期检查试验设备的工作状态，及时发现并修复存在的安全问题，确保设备的正常运行。
8.风险评估与管理：在试验前应进行全面的风险评估，对潜在的风险进行科学合理的管控和安全措施制定，确保试验过程的安全性。
结论：电气设备预防性试验在保障设备安全运行方面具有重要作用，但同时也存在一定的风险。
通过采取有效的管控措施，可以降低试验风险，保证试验过程的安全性。
预防试验实施方案
预防试验实施方案一、引言。
预防试验是指为了预防某种疾病或疾病的发生而进行的试验。
预防试验实施方案是指在进行预防试验时所采取的具体措施和方法。
本文将从试验对象的选择、试验方案的制定、实施过程的管理和数据分析等方面，对预防试验实施方案进行详细介绍。
二、试验对象的选择。
在进行预防试验时，试验对象的选择是非常重要的。
首先，需要明确试验的目的和对象群体的特点，然后根据研究的需要和资源的限制，选择合适的试验对象。
一般来说，试验对象应具有一定的代表性和可比性，以确保试验结果的可靠性和有效性。
三、试验方案的制定。
制定试验方案是预防试验的关键环节。
试验方案应包括试验的设计、实施和评估等内容。
在设计试验方案时，需要考虑到试验的目的、研究的假设、试验的类型和规模等因素，以确保试验的科学性和可行性。
同时，还需要制定详细的实施计划和时间表，明确各项工作的责任和流程，以保证试验的顺利进行。
四、实施过程的管理。
在试验实施过程中，需要对试验对象进行跟踪和监测，确保试验的质量和安全。
同时，还需要对试验数据进行收集和管理，以确保数据的完整性和准确性。
此外，还需要对试验过程进行定期的评估和反馈，及时发现和解决问题，以保证试验的顺利进行。
五、数据分析。
数据分析是预防试验的最后一步，也是最关键的一步。
在进行数据分析时，需要对试验结果进行统计和分析，以验证试验的结论和推断。
同时，还需要对试验过程中的问题和不确定性因素进行分析和讨论，以提出改进建议和优化方案。
六、结论。
预防试验实施方案是预防试验的重要组成部分，其质量和科学性直接影响试验的结果和结论。
因此，在进行预防试验时，需要认真制定和执行试验方案，确保试验的顺利进行和有效性。
同时，还需要对试验过程进行全面的监管和管理，以确保试验的质量和安全。
希望本文对预防试验实施方案的制定和实施有所帮助。
电气设备春季预防性试验安全措施及计划
电气设备春季预防性试验安全措施及计划一、安全措施：1.提前准备：在试验开始之前，应做好充分的准备工作，包括设备的巡视、清洁和维护，确保设备处于良好的工作状态。
2.人员培训：所有参与试验工作的人员应接受相关培训，了解试验的流程和安全操作规程，熟悉应急处理措施。
3.警示标志：对于有危险的设备部位，应该设置明显的警示标志，以提醒操作人员注意安全。
4.防护措施：试验过程中，应采取必要的防护措施，如佩戴防护手套、眼镜等，避免因工作环境导致的伤害。
5.用电安全：试验设备的电源必须符合安全标准，避免电源过载、短路等情况发生，同时需要对用电设备进行定期维护和检修。
6.检测设备：试验前应对检测设备进行校验，确保其信号稳定可靠，以避免测试结果的误差。
7.防火防爆：对于易燃物品和易爆物品，应采取防火防爆措施，保持试验现场干燥清洁。
8.应急救援：制定应急预案，设立应急通道和救援设备，确保在紧急情况下能够及时处理事故。
二、安全计划：1.制定试验计划：根据设备的特点和试验要求，制定详细的试验计划，明确试验的目标、方法和步骤，确保试验的有效进行。
2.分工负责：针对不同的试验项目，确定专人负责，确保每个环节都有专人把关，减少风险。
3.安全会议：在试验开始前召开安全会议，对试验安全措施进行详细讲解，明确每个人员的职责和注意事项。
4.试验现场布置：根据试验的要求，合理布置试验现场，保证设备周围的通道畅通，危险区域有明显的标识和警示牌。
5.监控措施：在试验过程中设置监控设备，及时发现异常情况，并采取相应措施进行处置。
6.试验记录：对试验过程进行详细的记录，包括试验开始时间、测试参数、试验结果等信息，便于事后分析和跟踪。
7.试验回顾：试验结束后，组织试验人员进行回顾和总结，评估试验的效果和安全情况，总结经验教训，为下次试验提供参考。
总之，电气设备春季预防性试验安全措施的制定和实施是保证试验的有效性和安全性的重要保障，只有合理规划和切实执行这些措施，才能确保设备运行的可靠性和安全性。
电气预防性试验安全技术措施
5、试验地点应设置醒目的临时围栏，悬挂“高压危险 ”警示牌，并设专 人监护，对电缆进行试验时，另一头也应设人监护。
米。
6、操作者必须穿绝缘靴，站在绝缘台上，与带电部分的距离不小于 0.7
7、试验前必须对试验设备的接线、仪表及被试设备进行复验，确认无误 后，所有人员撤离后，方可加压试验。
8、试验过程中，操作人员应精力集中，随时警戒异常情况的发生。 9、试验过程中，若发现放电现象，不得用手指指向放电处。 10、试验过程中要及时填写记录试验数据，将试验数据结果送队存档。 11、试验变更或结束后，将调压器应先调零，后切断电源并对设备及被 试设备进行充分放电。
12、对井下电气设备进行试验时，必须填写申请工作票，经调度许可， 试验地点必须经瓦斯检查员检查现场瓦斯，浓度不大于 0.5%，并经瓦斯检查许可后，方 可进行。
13、试验结束后，应将被试设备恢复到原来状态。
1、试验人员必须熟悉试验设备的性能、原理、接线方式和试验方法。
放电 ”制度。
Байду номын сангаас
2、对电气设备进行耐压试验时，应严格执行工作票制度及“停电、验电、
3、试验前应将被试设备与供电系统分离。 4、升压器铁芯及外壳应可靠接地，升压器与被试设备的连接导线截面不 小于 2.5mm?，并用铜芯多股加强绝缘的导线，且不得拖地或挂搭在金属物上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对电缆测量绝缘电阻或直流耐压试验时，应分别在每一相上进行其它两相接地。
电缆分类
试验项目 绝缘电阻
加压 时间
试验标准 自行规定
交接时： 10min 其他情况： 5min
说明 用 2500V 兆欧表 6KV 及以下电缆 的 泄漏 电流 小于
纸绝缘 电力电缆
直流耐压
试验 电压
值
额定电压 U0/U
（ KV） 6/6 6/10
2%。
检查所有分接头的变压比，与制造厂铭牌数据相比应无明显差别且符合变压比的规律。
电力变压器工频耐压试验电压标准
额定电压（ KV ）
6 10
最高工作电压 （ KV ）
1min 工频耐
油 出厂 浸 交接
受电压 有效值
干 出厂 式 交接
7.2 12 25 35 21 30 20 28 17.0 24
2 ．电缆：
三．工程组织机构：
为达到落实安全技术管理措施，保证安全生产、文明施工，实现本工程的经济效益管理
目标，确保工期，质量全优，建立施工组织机构如下：
序号 1 2 3 4 5 6 7 8
名称 项目经理 生产副经理 经营副经理 项目技术负责人 技术员 安全员 电气实验工
姓名 刘勇
刘勇 徐玉年 郭建华
4人
建设公司春季预防性试验计划 --1
8.7/10
试验电压 （KV ）
30 40 47
10 μA ，10KV 及 以 上电 缆的 泄漏 电流小于 20 μ A 时，对不平衡系数 不作规定。
绝缘电阻
橡塑绝缘 电力电缆
交流耐压
自行规定
1）0.1H Z 耐压试验（ 35KV 及以下）
交接时： 3U 0
60min
预试时： 2.1U 0
高压开关柜 4 台（ PT 柜 1 台、进线 台
柜 1 台、变压器柜 2 台）
315KVA 变压器
台
ห้องสมุดไป่ตู้
电缆 YJV-6KV/3*50- （40m 、 条 10m*2 ）
避雷器
个
避雷针
组
避雷针
组
180KVA 变压器
台
数量 1 1 3 2
4 2 3 6 2 8 1
电缆来源 唐家庄
唐家庄
试验时间 试验单位
2005.4.6
二 .工程质量目标及安全管理目标：
为了提高工程质量，确保工程按期完成，严格执行指导书和建设单位有关质量要求， 项目部对每个施工环节实施监督，满足建设单位需要。
1．质量目标：单位工程竣工验收一次合格，分项工程合格率 100% ，优良品率 85% 以 上。
2 ．安全目标 ：消灭轻伤及三类以上非伤亡事故。 3．顾客满意度 ：满足顾客的合理要求，使顾客满足。
试验项目
单
位
配电室、龙门吊接地
组
315KVA 变压器
台
电缆 YJV-6KV/3*50- （100m ） 条
避雷器
个
变压器接地
组
560KVA 变压器
台
315KVA 变压器
电缆 ZQ-6KV/3*16-（ 100m 、20 m ） 条
避雷器 FS3-6
个
变压器接地
组
接地
组
315KVA 变压器
台
数量
2
1 1 3 1 1
安装分公司
2005.4.10 安装分公司 － .4.25
2005.4.6
安装分公司
2005.4.6 安装分公司
联系人
联系电话
5 土建三区
避雷器 FS3-6 接地
个3 组2
2005.4.6 安装分公司
建设公司春季预防性试验计划 --2
序 所属单位 号 6 安装分公司
风井
7 建筑分公司 大板厂
8 建筑分公司 材料厂
结构类型
No：
施工单位
开滦建设（集团）安装分公司智能 建筑面积
项目部
编制部门
智能项目部
编制日期 2005．3．30
工程特点
与
供电设施、防雷接地装置预防性试验
特定要求
综合会审意见：
参加评审部门确认签字：
评审主持人：
年月日
编制单位主管领导确认意见及要求： 批准：
年月日
年月日
一．工程概况： 2005 年春季来临，根据开滦（集团）公司关于做好 05 年春季供电设施、防雷接地装置
生活用电，应尽量避免因设备损坏造成供电的长时间中断， 由于设备 ,电缆等的使用年限较长，
因此试验过程中，应统一指挥，发现电器设备及电缆异常，及时向甲方汇报，应保证试验后
临时供电的需要。待确定整改方案后，再完善预防性试验内容。
1. 变压器：
测量绕组连同套管的直流电阻，与同温度下出厂实测数值比较相应变化不应大于
避雷器
个3
接地
组2
180KVA 变压器
台2
10 地矿钻探队 电缆 YJV-10KV/3*50- （ 50m ） 条 1
大院
避雷器 FS3-10
个9
变压器接地
组1
局直
2005.4.2 安装分公司
供电局
安装分公司
四．工艺流程：
施工前的准备
电气试验
五．施工方法及技术要求：
提交报告
确认合格
移交
预防性试验的目的是检验供电、防雷设备的安全性能，同时用电负荷均为小区居民正常
开滦建设集团 2005 年春季 供电设施、防雷接地装置预防性试验安全技术措施 JT/C/Q-7.1-01 编制人：
审核人：
项目技术负责人：
项目经理：
工程技术办：
分公司主任工程师：
建设单位：
监理单位：
工程名称
2005 年 3 月 30 日
施工组织设计评审表
JL/Q-7.1-01
开滦建设集团 2005 年春季供电设 施、防雷接地装置预防性试验安全 技术措 施
2 6 1 1 1
电缆来源 唐山矿 唐山矿
试验时间 2005.4.4 2005.4.5
2005.4.5
试验单位 安装分公司 安装分公司
安装分公司
联系人
联系电话
560KVA 变压器
台1
9 建设公司 电缆 ZQ22-6KV/3*35- （100m ） 条 1
办公楼
电缆 YJV22-6KV/3*35- （ 150m ） 条 1
的预防性试验工作的通知精神，为进一步加强公司安全供电的管理，确保所属各单位供电系 统及设备安全、稳定运行，实现供电安全。对建设公司所属各单位供电设施、防雷接地装置 进行预防性试验工作。
具体试验项目单位、内容、安排等祥见附表“ 建设公司春季预防性试验计划” 。试验内容 包括：电力设施、建筑物、构筑物、易燃易爆危险环境场所等的防雷设施检测；变配电设备、 输电线缆的常规耐压试验、继电保护校验等。
序 所属单位 号
1
木厂
2 制冷分公司
3
设备科
4 安装分公司 东库
试验项目
单
位
315KVA 变压器
台
电缆 ZQ-6KV/3*50- （ 20m）
条
避雷器
个
变压器接地
组
电工拉杆、绝缘手套、绝缘胶靴
潘北：高压柜 19 台、变压器 3 台、
高压电缆 7 条
顾北：高压柜 35 台、电容柜 2 台、
放电柜 2 台、电抗器 2 台、高压电 缆 32 条、变压器 4 台
