UPS计算方法最新版
UPS配置容量计算方法
D、 允许的最低电压
单格允许的最低电压（V/单格）=（负载所允许的最低电压+导线的电压损失）/串联格数
2、 容量的计算公式
C= 1*[K1I1+K2（I2-I1）、、、、、、、KN（IN-IN-1）]/L
C：250C的额定放电率换算容量（AH）、、、、、、UXL电池是10HR容量。
从而可以计算得出选用美国山特3000VA的UPS，配置8节65AH-12V的沈阳松下蓄电池，加一个电池柜，可以让受保护的设备延时2小时电源保护。
附：机房设备规格计算书
1）计算机房面积的环境热负载。
环境热负载=机房面积×0.12KW
2）计算机房设备热负载：
机房设备热负载=机柜机柜数量×3kw
所以，可使用UXL220-2。
注：上述例子是针对放电电流一定的简单的负载类型电池容量的计算。其他负载类型的计算请参考日本蓄电池工业标准[SBA6001]。
2.关于UPS容量的计算举例
计算机设备应该加装不间断电源保护，其有两个主要作用：
一是在市电中断时重要用电设备有干净纯洁的电源使用；
3、 容量的计算举例
A、 放电电流 140A（一定）
B、 放电时间 30分
C、 最低蓄电池温度 -550C
D、 允许的最低电压 1.6V/单格
按上述条件，得出K=1.1
C= 1 X1.1X140=192（AH/10HR）/0.8
3）机房空调设备规格：
机房空调=设备热负载+环境热负载
4）机房电源（UPS）计算
机房UPS=设备机柜×5kVA
具体延时时间需要甲方根据实际机房运行情况、电池间承重等方面考虑。推荐延时1小时

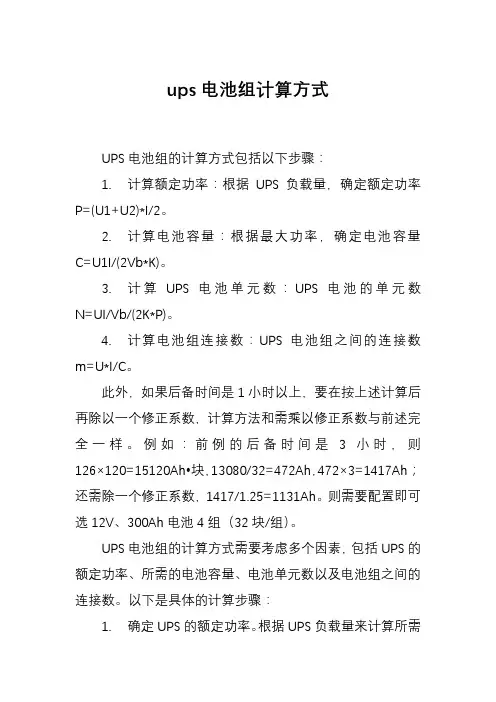

ups电池组计算方式
ups电池组计算方式UPS电池组的计算方式包括以下步骤：1. 计算额定功率：根据UPS负载量，确定额定功率P=(U1+U2)*I/2。
2. 计算电池容量：根据最大功率，确定电池容量C=U1I/(2Vb*K)。
3. 计算UPS电池单元数：UPS电池的单元数N=UI/Vb/(2K*P)。
4. 计算电池组连接数：UPS电池组之间的连接数m=U*I/C。
此外，如果后备时间是1小时以上，要在按上述计算后再除以一个修正系数，计算方法和需乘以修正系数与前述完全一样。
例如：前例的后备时间是3小时，则126×120=15120Ah•块，13080/32=472Ah，472×3=1417Ah；还需除一个修正系数，1417/1.25=1131Ah。
则需要配置即可选12V、300Ah电池4组（32块/组）。
UPS电池组的计算方式需要考虑多个因素，包括UPS的额定功率、所需的电池容量、电池单元数以及电池组之间的连接数。
以下是具体的计算步骤：1. 确定UPS的额定功率。
根据UPS负载量来计算所需的额定功率，通常以瓦特（W）或伏安（VA）表示。
2. 计算所需的电池容量。
电池容量是指电池能够存储的电能，通常以安时（Ah）或库仑（C）表示。
根据UPS的最大功率和所需的后备时间来计算电池容量。
3. 确定电池单元数。
每个电池单元都有一个固定的电压和容量，需要根据UPS的额定电压和总容量来确定所需的电池单元数。
4. 计算电池组之间的连接数。
根据UPS的额定电流和电池单元数来确定电池组之间的连接数。
此外，还需要考虑其他因素，如电池的串联和并联关系、电池的充电和放电状态等，以确保UPS电池组的安全和可靠性。
在实际应用中，可以根据具体情况进行调整和优化，以达到最佳的性能和效果。
总之，UPS电池组的计算方式需要综合考虑多个因素，包括额定功率、电池容量、电池单元数和连接数等。
正确的计算方式可以保证UPS电池组的安全和可靠性，并提高其使用寿命和性能。

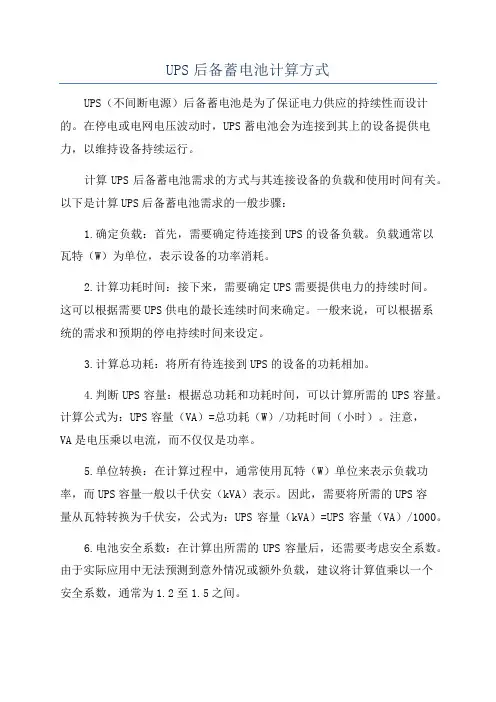

UPS后备蓄电池计算方式
UPS后备蓄电池计算方式UPS（不间断电源）后备蓄电池是为了保证电力供应的持续性而设计的。
在停电或电网电压波动时，UPS蓄电池会为连接到其上的设备提供电力，以维持设备持续运行。
计算UPS后备蓄电池需求的方式与其连接设备的负载和使用时间有关。
以下是计算UPS后备蓄电池需求的一般步骤：1.确定负载：首先，需要确定待连接到UPS的设备负载。
负载通常以瓦特（W）为单位，表示设备的功率消耗。
2.计算功耗时间：接下来，需要确定UPS需要提供电力的持续时间。
这可以根据需要UPS供电的最长连续时间来确定。
一般来说，可以根据系统的需求和预期的停电持续时间来设定。
3.计算总功耗：将所有待连接到UPS的设备的功耗相加。
4.判断UPS容量：根据总功耗和功耗时间，可以计算所需的UPS容量。
计算公式为：UPS容量（VA）=总功耗（W）/功耗时间（小时）。
注意，VA是电压乘以电流，而不仅仅是功率。
5.单位转换：在计算过程中，通常使用瓦特（W）单位来表示负载功率，而UPS容量一般以千伏安（kVA）表示。
因此，需要将所需的UPS容量从瓦特转换为千伏安，公式为：UPS容量（kVA）=UPS容量（VA）/1000。
6.电池安全系数：在计算出所需的UPS容量后，还需要考虑安全系数。
由于实际应用中无法预测到意外情况或额外负载，建议将计算值乘以一个安全系数，通常为1.2至1.5之间。
7.选择合适的电池：根据计算得出的UPS容量和安全系数，可以选择合适的蓄电池。
蓄电池的容量一般以安时（Ah）表示，应该至少能够满足计算得出的UPS容量和安全系数的要求。
总之，计算UPS后备蓄电池需求需要确定设备负载、功耗时间和UPS 容量，并考虑安全系数，然后选择合适的蓄电池容量。
这样可以确保在停电或电力波动时，UPS能够提供足够的电力给连接设备，以确保其持续运行。
UPS计算方法
UPS配置计算方法
UPS选配
1．确定负载容量大小：求出负载功率（KW或KV A）。
2．根据负载功率选择UPS：建议所带的负载总容量约为UPS
额定输出功率的70%为佳。
1)当负载功率单位为KV A：UPS容量＝负载功率÷0.7。
2）当负载功率单位为KW：UPS容量＝（负载功率÷0.7）÷0.7；
3．冗余方式选择：
串联热备份：要求负载功率小于单机容量80%；
并机：负载功率为单机30%（轻载有利于提高UPS的可靠性）
蓄电池选配
1．蓄电池容量与UPS额定功率、UPS直流电压（电池放电完毕前）、要求后备时间有关。
2．蓄电池容量的计算步骤。
1)求出蓄电池的放电电流：
I＝（UPS标称输出功率（VA）×负载功率因数×负载率÷逆变器效率）÷蓄电池临界放电电压
UPS标称输出功率：只知道负载功率的情况下，UPS标称输出功率等于负载功率的大小。
负载功率因数：取0.7。
UPS逆变效率：取0.88-0.94。
蓄电池临界放电电压：单节电池标称电压×90％×单组串联个数
2)根据后备时间，在电池放电曲线中查出放电率C。
3)电池容量（Ah）＝I÷C
放电速率C与后备时间的关系
放电速率C与后备时间的关系（电池放电曲线）如表0 1所示。
表01 放电速率C与后备时间的关系。
ups电池快速计算公式
ups电池快速计算公式
在UPS（不间断电源）系统中，电池是其核心组成部分，承担着在主电源故障
时提供电力供应的重要任务。
为了更好地预估UPS电池的使用寿命和容量，我们
可以使用以下公式进行快速计算：
1. 计算UPS电池的使用寿命：
UPS电池的使用寿命可以通过以下公式进行估算：
使用寿命 = (总电池容量 × 0.6) / 日平均负载功耗
其中，总电池容量是指UPS电池组的总容量，单位通常为安时（Ah）。
日平
均负载功耗是指UPS系统在一天内平均所需的功耗，单位通常为瓦特（W）。
2. 计算UPS电池的容量：
如果我们已知UPS电池的使用时间和负载功耗，我们可以使用以下公式计算UPS电池的所需容量：
所需容量 = 日平均负载功耗 ×使用时间
其中，日平均负载功耗是指UPS系统在一天内平均所需的功耗，单位为瓦特（W）。
使用时间是指UPS电池需要供应电力的持续时间，单位通常为小时（h）。
这些公式提供了UPS电池使用寿命和容量的快速计算方法，但请注意，实际
的UPS电池寿命和容量还受到许多其他因素的影响，如使用环境温度、电池质量等。
因此，在选择和设计UPS系统时，还应考虑其他因素，并咨询专业人士以获
取准确的信息和建议。
这样可以确保UPS电池的性能和可靠性，以及满足运行要
求和持续供电的需求。
UPS容量和蓄电池容量计算方法
UPS容量和蓄电池容量计算方法UPS容量计算P入=P出／（COSφ×ц)COSφ-——-功率因数（一般取0.8）P出—--—--—额定输出功率(KVA）(注:计算时负载多为W)P入---————输入功率(KVA)（UPS容量)ц-——-—-——保险系数（一般取0。
8）UPS蓄电池容量计算电池放电电流计算:I=(S×COSφ)／（n×V×ц逆）S--——--—-——UPS额定输出容量（或实际或预期负载)（VA）ц逆-—--——-逆变器效率（一般取0。
8～0.85）n——-————-——蓄电池只数V--------—蓄电池放电终止电压（2V电池对应1.8V；12V电池对应10.8V)COSφ--——UPS (或负载)功率因数(1～20 kVA为0。
7，20～120 kVA 为0。
8)艾默生UH31系列(10-20KVA）UPS电池电压240VDC（2组）20节（2组）艾默生UL33系列（20-60KVA）UPS电池电压360VDC 12V电池30节蓄电池容量计算1、普通蓄电池计算（与华为计算方法相同）Q:蓄电池容量(Ah）；K：安全系数；I：负荷电流（A)；T:放电小时数（h）；η:放电容量系数；t：实际电池所在地的最低环境温度数值,有采暖设备时，按15℃考虑；无采暖设备时，按5℃考虑；α：电池温度系数，电解液温度以25℃为标准时，放电小时率≥10时,取0。
006；10＞放电小时率≥1时，取0。
008；＜1时，取0。
01以上公式可以简化成：Q≥KCIC：电池容量计算系数，见下表；（注:表中安全系数K为容量转换系数)2、UPS蓄电池容量计算（1) Q=KCIC—-——电池容量计算系数(见表1）I—-—--电池放电电流K----保险系数(新电池取1,旧电池取1.25）（2）Q=放电电流I×放电时间T×调整系数C（3）华为公司计算方法（优选）η：效率（一般取0。
UPS后备蓄电池计算方式
UPS后备蓄电池计算方式方式一：能量守恒，纯理论计算法停电以后，UPS的后备时间，均由蓄电池提供能量，60KVA 负载，4小时后备，需要的总能量为：60*1000VA*4H=240000VAH（伏*安*时）UPS的直流供电电压为480V，40节电池为一组。
因此，需要的电池总容量为：240000VAH/480V=500AH，因此，需要配置12V-100AH的蓄电池5组，每组40节，合计200节电池。
以上为纯理论计算法，不考虑环境温度，负载类型，逆变器效率等影响因数。
方法二：恒功率计算法因电池放电时间与放电电流、环境温度、负载类型、放电速率、电池容量等多因素相关，提供通用的UPS后备电池计算公式：根据电池提供的电池恒功率放电数据表来计算所需的后备电池的容量值。
由于蓄电池厂家提供的电池恒功率放电数据表都是以2伏的单元电池为计算基准来提供电池所可能提供的功率（瓦）值的，所以，应以按下式来计算电池所提供的总功率值W电池电池恒功率放电公式：W = P * C0Sφ/ Л* N * 6式中：P ——UPS电源的标称输出功率C0Sφ ——负载的功率因素0.8（综合负载功率因数）Л ——UPS逆变器的效率0.95N * 6 ——在UPS中以2伏单元电池来进行计算时所需的串联电池的个数对60KVA UPS后备240分钟电池计算如下：1. UPS电源的标称输出功率为60KVA，单机系统;2. 电池电压为480V, 电池单体节数为240节，每节2V;3. 要求电池后备时间为240分钟;4. cosφ取0.8,考虑用户为综合负载,不仅仅是计算机负载;5. W/PC =60× 1000 × 0.8 / 0.95 ×240= 210W6. 对照电池的“恒功率放电表”，选择电池单元。
MCA FC12-100AH电池，依照恒功率放电表，3小时，1.60V终止电压为55.3W，5小时，1.60V终止电压为35.6V。
ups 体积重计算公式
1.ups 体积重计算公式是什么？
答：ups体积重计算公式：长*宽*高/5000，这个5000的值由你找的物流供应商决定，不是绝对固定的一般长方体体积周长=4*（长+宽+高）你这个：长+2*（宽+高）是求的长方体两个角的棱长，这个周长主要是对一些包裹进行条件限制，他的作用是保证运输的货物最长不会超过某一个数值，比如长+（宽+高）*2=330cm，假设宽和高为0的情况下，长度最多为330cm，这样的一个限制主要是为了减少国际货运超过运输标准的包裹，毕竟异形件包裹相比正常包裹确实更难运输，希望对你有所帮助。
UPS所需电池节数计算方法
UPS电池节数计算方法
蓄电池容量计算，以下是根据“恒功率计算法”计算的电池需求的电池容量:
恒功率放电功率W=(P*cosΦ)/(η*N*6),其中：
P为UPS功率，单位为VAo
CoS6统一取负载功率因数0.7。
η逆变器效率统一取0.95。
N为所配12V电池数量。
对于20KVA续航120分钟的计算如下：
1、UPS电源标称的额定功率为20KVA
2、UPS的电池电压为240V,电池一组的节数是20节，每节12V
3、要求续航120分钟
4、W=(20000X0.7)/(0.95X20X6)=122.81W∕cell(放电功率)根据计算所得的电池恒功率放电功率
按照1组，每单体放电功率122.81/1=122.81
按照2组，每单体放电功率122.81/2=61.41
按照3组,每单体放电功率122.81/3=40.94
按照合同要求的UPS后备时间(120分钟)，选择对应后备时间的恒定放电功率值大于等
于计算所需功率值的电池型号(蓄电池单体放电终止电压取L75V)。
以山特蓄电池为例，从产品说明书查看相关数据，如下：
所以选用C12-100的电池，需要2组。
ups电池计算方法
ups电池计算方法
UPS电池计算：
1、技术参数：
（1）UPS类型：UPS电池可以分为热变换式UPS、单回路UPS和双回路UPS等。
（2）工作模式：需要考虑UPS是在整流阶段运行，还是只在降压阶段运行，及工作模式是否具有自动变频自动调档等功能。
（3）电压范围：具有范围较大的电压范围的UPS计算条件就会稍微复杂一些，推荐采用优化调度策略来进行。
（4）UPS功率：要根据系统的负载容量，以及系统的备用机方案，来确定UPS的实际功率。
2、计算公式：
（1）计算额定功率：根据UPS负载量，确定额定功率P=(U1+U2）
*I/2。
（2）计算电池容量：根据最大功率，确定电池容量C=U1*I/(2*Vb*K)。
（3）计算UPS电池单元数：UPS电池的单元数N=U*I/Vb/(2*K*P)。
（4）计算电池组连接数：UPS电池组之间的连接数m=U*I/C。
3、计算方法：
（1）根据所需要输出功率，确定UPS功率值 P。
（2）根据UPS类型及工作模式，确定每组UPS电池的电压 Vb 、每组电池容量C 、电池组总数N及每组电池所需连接数m。
（3）根据UPS功率及系统负载，计算每组电池数K。
（4）根据具体情况确定UPS电池连接方式，包括串联连接、并联连接或者组合连接等，最终完成UPS电池计算，以满足系统负载需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新ups电池容量计算公式
2016-04-07 智能化弱电系统设计与施工
如何计算UPS所配电池的数量
蓄电池计算方法：
例如一台40KVAUPS,直流电压为384V，每组为12V电池32节，如果后备时间要求2小时，则计算电池的容量为：
40000VA*2H/(0.7*384V)=297AH
所以选择3组100AH电池，共96节。
电池组的电流为40KVA/384V=104A，所以电池连线选择50mm2电缆。
电池总数＝(功率/直流电压*小时)/每块安时*每组块数
其中功率为UPS的功率，直流电压为UPS电池供电所要求的电压，不同功率的UPS直流电压不同，每组块数为所要求电池的最小块数，一般配置电池时，必须为每组块数的整数倍，常见的UPS直流电压和每组块数如下（电池每块以12V为计算依据）：
举例来说，配置一台5K8小时延时的UPS,其功率为5000，直流电压为96V，每组电池8块，配置100AH电池，其所需电池总数为：(5000/96*8)/100*8=32块
UPS—UninterruptiblePowerSystem是不间断电源系统的简称。
作用是提供不间断的稳定可靠的交流电源，在市电中断(停电)时UPS之所以能不间断的供电。
是有蓄电池储能的结果。
所能供电时间的长短由蓄电池的容量大小决定。
现将UPS蓄电池配置的计算方法介绍如下：
一、下列因素影响备用时间：
1、负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位来计算
2、V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V；12V电池V低=10.2V
3、V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V；12V电池V浮=13.8V
4、Kh为电池容量换算系数(Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.6
5、I为电池工作电流(A)，T为连续放电时间(H)，V为UPS外接电池的直流供电电压(V)
二、计算方法
1、12V单体电池的数量N：N=V÷122V单体电池的数量为6N
2、电池工作电流I：I=P总÷V
3、实际电池容量C：C=I×T÷Kh
例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为HP9101H，V=36V，则
①N=36V÷12V=3节
②I=1000VA÷36V=28A
③C=24A×4H÷0.9=124AH
④电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑。
注：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。
