迷您LED电子显示屏使用说明书1
LED显示屏操作说明方案
LED显示屏操作说明方案一、产品概述二、产品特点1.高亮度：LED显示屏具有高亮度的优势，即使在室外强光下也可以清晰显示内容。
2.低功耗：使用LED显示屏相比传统显示设备能够节省大量的能源。
3.长寿命：LED显示屏具有长寿命的特点，可以连续使用数万小时以上。
4.显示内容丰富：LED显示屏可以显示文字、图像、动画等多种内容。
三、操作指南1.开机操作：将电源插头插入显示屏电源插座，轻按显示屏背部的电源开关即可打开显示屏电源。
2.关机操作：轻按显示屏背部的电源开关即可关闭显示屏电源，然后拔掉电源插头。
3.亮度调节：通过控制面板或遥控器上的亮度调节按钮，可以调整显示屏的亮度。
4.内容切换：通过控制面板或遥控器上的菜单按钮，可以选择不同的内容显示。
在菜单界面上，使用方向键选择要显示的内容，按确认键即可切换。
四、注意事项1.避免长时间插拔电源插头，以免损坏显示屏电源接口。
2.避免将硬物接触到显示屏表面，以免刮伤屏幕。
3.避免在高温或潮湿环境下使用显示屏，以免影响正常使用寿命。
4.避免冲击或摔落显示屏，以免损坏显示屏电路或LED灯珠。
5.定期清洁显示屏表面，以保证显示效果清晰。
五、故障排除1.无法开机：检查电源插头是否插紧、电源是否正常；如果是遥控器控制，检查遥控器电池是否正常。
2.无显示内容：检查显示屏是否接入正确的信号源，检查信号线是否连接紧固。
3.显示内容异常：检查显示屏连接线是否松动，检查显示屏是否正常工作。
六、产品保养1.定期进行外观清洁，防止灰尘积累影响显示效果。
2.定期检查电源和信号线是否损坏，如有损坏及时更换。
3.避免长时间使用高亮度，以延长显示屏寿命。
4.避免在高温、潮湿环境使用，以免对设备造成损坏。
七、使用建议在使用LED显示屏时，建议遵循以下原则：1.使用合适的亮度和色彩，以保证显示内容清晰可见。
2.定期更新显示内容，以保证信息的时效性和吸引力。
3.合理设置定时开关机时间，避免不必要的能源浪费。
LED电子显示屏使用说明
LED FOR WINDOWS ＬＥＤ电子显示屏使用说明书北京金特维技术有限公司目录一、异步显示屏系统构成及安装 (2)二、软件的安装 (3)三、软件使用 (4)四、常见问题回答 (21)五、功能键说明 (22)一、异步显示屏系统构成及安装本系统由LED 电子显示屏屏体、上位计算机、与计算机和控制器串口通讯线缆组成。
用户主要完成串口通讯线缆的制作。
线缆两头为两DB9插孔头（如图1.1所示），制作时2对2（主机信号接收可不连），3对3（主机信号发送），5对5（地线）即可。
使用时，将线缆一头与计算机的一个串口相连，另一头与LED 电子屏屏体相连。
DB9插头 DB9插孔图1.11 2 3 4 55 4 3 2 19 8 7 61、1 安装：对于像文件名后面的后缀是.EXE的软件直接将其复制到您的计算机中既可使用,如果是setup的安装文件,打开它,按照提示进行安装即可.1、2 卸载：如果您需要进行对此软件的卸载,只要找到此软件的卸载程序启动即可.如果是直接复制到您计算机的软件,它将不会有卸载程序.而您只要将其删除就可以啦.1、3 运行环境：◆操作系统中文Windows95/98/ME（不建议使用XP系统）◆最低配置CPU：奔腾100MHz以上内存：32M显卡：SVGA 16位色显示模式以上其它：RS232口◆建议配置CPU：奔腾233MHz或更高内存：64M以上显卡：SVGA 24位色以上显示模式其它：RS232口 USB口( 需要USB对COM口的数据转换线 )安装完成后，可在“开始”的“程序”菜单中找到LED电子显示屏目录，点击LED电子显示屏图标，启动软件，或通过直接在软件安装目录下，点击LED.EXE文件，来启动软件。
如果是直接将软件复制到您计算机中的话，则您可以将其复制到桌面上，启动的时候直接到桌面上双击其图标即可启动。
软件启动后，计算机显示器上出现该软件的主画面。
如图（3.1）所示在菜单中，共有五项：[文件]、[字体]、[搜索]、[发送]、[关于]。
LED显示屏操作手册
LED显示屏操作手册1. 在使用LED显示屏系统前，首先确认显示屏9针接口已连接电脑，显示屏电源已打开；2. 双击打开；3. 点击，首先检测显示屏的控制卡及相关参数（以下情况下操作该步骤：A，首次使用LED操作软件；B，电脑重装系统；C，重装LED系统软件）；4. 在系统的左侧空白处点击右键选择“添加节目”（或者直接点击菜单栏上的“节目”命令），给系统“添加节目”，完成后出现“节目1”（如果已新建有节目，跳过该步骤）；5. 在系统的左侧空白处点击右键选择“添加文本”（或者直接点击菜单栏上的“文本”命令）给“节目1”添加文本（文本主要用于文字的输入，编辑，特效的选择等），完成后出现“文本1”（如果已新建有文本，跳过该步骤）；6. 完成步骤5后，在显示屏预览区出现白边框区（该白色边框区域是显示内容区）；7. 将鼠标移到白色边框的边缘，出现双向箭头，上下和左右拖动双色箭头将白色边框区拉到最大和最宽（第一次使用会在该区域出现“欢迎使用”字样）；8. 完成以上操作后，下面进行文本的输入和编辑；9. 将鼠标移到右下方文字输入和编辑区，点击鼠标左键，在文字输入和编辑区键入显示屏需要显示的内容，完成输入后，选择字体的类型和文字的大小等；10. 在选择文字的字体和文字的大小后，会在“显示屏预览区”即时显示出变化和效果；11. 选择字体的大小时，请勿将字体调过大，超过预览区的显示范围；已经超出显示区域12. 完成字体的输入和编辑后，在选择显示屏字体的显示特效和速度（内容较多时，一般使用“向左连移”）。
显示速度数字越小表示速度越快，反之越小（屏越大，速度适当调快）；13. 关于显示屏特效和速度，客户可以根据自己的需要进行调整；14. 边框设置。
该系统可以调整显示屏边框的有无和特效。
点击节目会看到，将其打上勾，可以在显示屏最边缘显示炫彩边框，同时可以设置边框的特效和速度。
速度越大跑动的速度越快，反之越小；15. 完成以上设置后，点击命令，显示屏即可以完成调试并显示文字，特效和边框；16. 查看显示内容和效果OK后，关闭操作系统；17. 下次打开操作系统时，系统会默认上一次的设置和输入内容，修改内容只要在文字输入区进行键入新的内容和选择特效等即可，完成后点击发送；18. 如果客户使用的U盘控制卡，只需要在调系统之前，打开显示屏电源（U盘必须插上电脑，电脑只能插1个U盘），完成操作2~14步骤后，点击，系统会默认保存系统设置到电脑上的U盘，勾选，“确认保存”后“关闭”；19. 将U盘从电脑拔出，插入显示屏自带的USB延长线接口，显示屏显示“OK”字样后将U盘拔出，完成内容修改。
LED显示屏使用说明书
L E D显示屏使用说明书 Prepared on 24 November 2020LED显示屏使用说明书为保证我们的产品可以在合理条件下正常使用，得到您对产品的认可，我们将简述产品的使用流程以及注意事项，请认真阅读后，再进行LED显示屏的安装和调试工作。
☆使用硬件设备清单LED显示屏信号连接线电源连接线系统控制卡（装载在电脑内）系统接收卡（装载在LED显示屏内）台式电脑（含DVI视频输出及串口）显示屏以及相关附属配件☆使用流程硬件安装安装步骤如下：1、把DVI显示卡插于主板的AGP插槽，安装好该卡的驱动程序；2、将数据采集卡插于空的PCI插槽(如果有使用)；3、用DVI电缆线把数据采集卡与显示卡连接在一起；4、把控制线与串口(Rs232)相连（可选,灵星雨系统需要）；5、用网线与接收卡相连；(具体条数根据工程图纸)6、检查连接无误即可进行设置或上电调试。
软件安装安装步骤如下：1、显卡驱动安装将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。
首先安装；然后再安装驱动程序；最后安装控制面板。
2、播放软件安装大屏幕专用播放与设置软件LED演播室,或其他控制软件将随屏所附应用软件光碟插入光驱，复制或安装所有的程序到计算机上。
☆电子屏操作步骤（重要）1、开屏：请先打开计算机，再打开电子屏。
为各设备通入电源（确保输入电压符合产品要求）打开LED屏体（屏体通电瞬间会有区域性的闪烁，表明屏体通电），打开计算机，务必确保显卡设置正确（不正确会没有显示画面，即黑屏），打开控制软件，进行基本的像素尺寸和显示区域设置（此设置并不影响LED显示屏画面的显示）2、关屏：首先关掉LED屏体电源，关掉控制软件，再正确的关闭计算机。
☆发现问题1 检查各接线方式是否正确，包括，强电部分的连接（弱电部分已经在生产企业测试完成），信号连接是否正确，主要为系统接收卡输入与输出方向是否正确，接收卡上有方向示意。
系统连接是否正确（请翻阅系统连接说明）计算机软件部分是否完成安装，包括显卡的设置（请翻阅显卡设置说明）和控制软件安装。
LED电子显示屏使用说明(精)

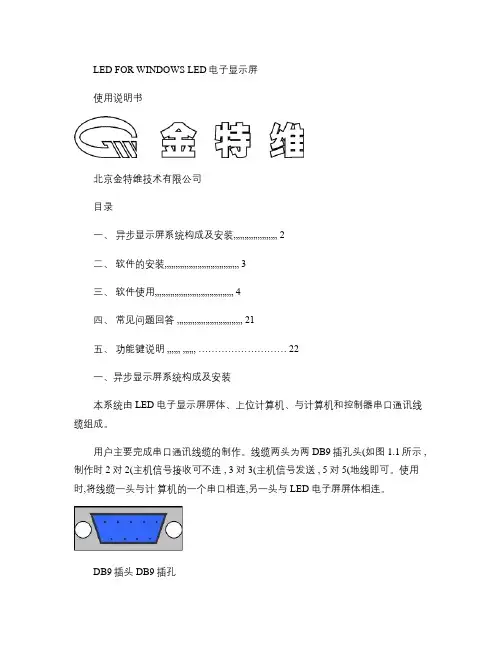

LED FOR WINDOWS LED电子显示屏使用说明书北京金特维技术有限公司目录一、异步显示屏系统构成及安装 (2)二、软件的安装 (3)三、软件使用 (4)四、常见问题回答 (21)五、功能键说明......... ......... (22)一、异步显示屏系统构成及安装本系统由 LED 电子显示屏屏体、上位计算机、与计算机和控制器串口通讯线缆组成。
用户主要完成串口通讯线缆的制作。
线缆两头为两 DB9插孔头(如图 1.1所示 ,制作时 2对 2(主机信号接收可不连 , 3对 3(主机信号发送 , 5对 5(地线即可。
使用时,将线缆一头与计算机的一个串口相连,另一头与 LED 电子屏屏体相连。
DB9插头 DB9插孔图 1.11 2 3 4 5 5 4 3 2 19 8 7 6二、软件的安装1、 1 安装:对于像文件名后面的后缀是 .EXE 的软件直接将其复制到您的计算机中既可使用 , 如果是 setup 的安装文件 , 打开它 , 按照提示进行安装即可 .1、 2 卸载:如果您需要进行对此软件的卸载 , 只要找到此软件的卸载程序启动即可 . 如果是直接复制到您计算机的软件 , 它将不会有卸载程序 . 而您只要将其删除就可以啦 .1、 3 运行环境:◆操作系统中文 Windows95/98/ME(不建议使用 XP 系统◆最低配置CPU :奔腾 100MHz 以上内存:32M显卡:SVGA 16位色显示模式以上其它:RS232口◆建议配置CPU :奔腾 233MHz 或更高内存:64M 以上显卡:SVGA 24位色以上显示模式其它:RS232口 USB口 ( 需要 USB 对 COM 口的数据转换线三、软件的使用安装完成后,可在“开始”的“程序”菜单中找到 LED 电子显示屏目录,点击 LED 电子显示屏图标,启动软件,或通过直接在软件安装目录下,点击 LED.EXE 文件 ,来启动软件。
如果是直接将软件复制到您计算机中的话,则您可以将其复制到桌面上,启动的时候直接到桌面上双击其图标即可启动。
LED大屏幕操作说明
LED大屏幕操作说明
一、准备工作：
1.确保LED大屏幕的供电正常，插头是否插好。
2.检查视频源设备，如电脑、摄像机等是否连接正常。
3.打开LED大屏幕的控制台，通常是一个控制盒或者控制器。
二、连接视频源：
1.将视频源设备的输出端口（如HDMI、VGA等）连接到LED大屏幕的
输入端口。
2.确保连接稳固，插头插入相应的插座。
三、打开LED大屏幕：
1.按下LED大屏幕控制台上的电源开关，通常是一个按钮或开关。
2.确保LED大屏幕的电源指示灯亮起，表示设备已经打开。
四、设置显示模式：
1.进入LED大屏幕的设置菜单，通常通过控制台上的菜单键或者遥控
器来实现。
2.根据需要选择不同的显示模式，如全屏、分屏、滚动等。
3.通过控制菜单中的设置选项，调整亮度、对比度、色彩等显示参数。
五、播放内容：
1.打开视频源设备，如电脑上的媒体播放器、摄像机上的录像功能等。
2.根据具体情况选择需要播放的内容，如图片、视频、PPT演示等。
3.开始播放内容，LED大屏幕会自动显示相应的画面。
六、操作注意事项：
1.LED大屏幕具有一定的亮度，尽量避免直接面对屏幕观看，以免对
眼睛造成损害。
2.在长时间使用LED大屏幕时，应注意设备散热，避免过热引起故障。
3.定期检查和清洁LED大屏幕，保持设备的正常运行。
4.遵守LED大屏幕的使用规定和安全操作指南，确保设备的安全使用。
LED显示屏使用手册.
LED显示屏使用手册目录第一章概述 (3)第二章系统组件 (4)第三章系统连接示意图 (5)一、LED显示屏系统连接图 (5)二、系统各设备前后面板图 (6)第四章系统各设备功能说明 (7)一．计算机 (7)二．显示屏控制器 (8)1. 设备功能 (8)2. 显示屏控制器输出接口要求： (9)3. 主控板工作指示灯工作状态说明(QS7.822.1029A) (9)三．控制分配器 (10)1. 显示屏控制分配器与模块之间的通信要求： (10)2. 控制分配器接口连线说明 (10)3 工作指示灯工作状态说明 (12)四．亮度采集器 (12)五．PLC控制器 (12)第五章模组内部连线图 (13)第六章系统连线说明 (14)第七章显示屏基本操作 (15)一．开屏 (15)二．节目源的切换 (17)三．关屏 (19)第八章故障现象及判断处理 (19)一正常开机后整屏黑屏无显示 (19)二正常开机后或工作中突然出现整屏花或整屏闪烁 (21)三计算机与控制器无法正常通讯 (22)四计算机与控制分配器无法正常通讯 (22)五无法远程开关屏 (23)六显示模组一列黑屏 (23)七显示屏一列闪烁或显示不正常 (24)八显示模组一个不亮或显示不正常 (24)九显示模块一个或几个不亮或显示不正常 (24)十显示模块上有瞎灯或显示不正常的区域 (24)第一章概述青松科技的DVI系统包括硬件系统和软件系统两个部分。
硬件系统由显示屏控制器、控制分配器、亮度采集器及PLC控制器组成，后两者属于可选设备。
软件系统由青松同步屏控制软件、大屏导播软件、PLC控制软件（可选）组成。
控制分配器通过一根光纤与显示屏控制器相连，显示屏控制器则通过一条RS232串行线与PC机相连。
显示屏端控制板通过网线与控制分配器相连，在PC 机上运行青松同步屏控制软件及大屏导播软件，即可对显示屏显示内容进行控制。
本系统只用于青松DVI系统显示屏的控制，并提供联机和脱机两种控制方式。
LED显示屏操作手册
a仅计算机,b复制模式，c扩展模式，d仅投影模式
使用快捷键：win+P即可进入如上图选择模式
2.初始设置时需要选择复制模式即输出给LED显示屏视频画面与计算机画面同步
1).选择扩展模式：LED显示屏点数大于电脑桌面或者不想画面占用计算机桌面
2).选择投影模式：显卡只输出给LED显示屏，用于LED屏过大
3.打开LED控制软件，点击用户高级登录输入“666”
1.软件最上方出现“未检测到发送卡”说明就是USB没连到发送卡或者驱动损坏
股贵如工具的插件⑻用户
1）重新拔插USB插头或者换一个插口，换一根USB线
2）重新安装ห้องสมุดไป่ตู้件
2 .点击显示屏配置
LED显示屏操作手册
一开机规范
开屏：先打开计算机，再打开LED显示屏
关屏：先关掉LED显示屏，关掉控制软件，再关掉计算机
二连线规范
点亮LED显示屏需要的设备：计算机，发送卡，LED显示屏设备之间的连接：
1.显卡DVI输出到发送卡；
2.计算机USB线控制发送卡；
3.发送卡通过网线连接显示屏；
三使用规范
1）查看发送卡分辨率：要大于等于显卡分辨率且大于等于LED显示屏分辨率一般设成显卡分辨率；如LED显示屏分辨率过高过宽可以在自定义设置显示
2）进入接收卡界面：
通常情况下，客户只需点击“从接收卡读取”回读程序即可；如客户需要更换新卡，点击“从文件载入”加载出厂程序文件即可；点击“发送到接收卡”。
3）进入显示屏连接
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
迷你LED电子显示屏使用说明书 （非常感谢您使用本公司产品！）
一：LED电子胸牌规格：
本工厂LED电子胸牌具体分为如下几个规格：
1—B721 钮扣电池带12V车载型：
车载12V
2—B729 可充电型
B729 B729K B729X
3—B1236 可充电型
B1236 B1236K B1236X
4—B1248 可充电型
B1248
（以上各款均可支持12V车载使用）
二：胸牌详解：
1：产品图解
2：标准配置：
标准配置如下：
配件数量
LED胸牌1个
USB充电器1个
USB传输线1条
CD安装光盘1张
三：贴片型LED桌面屏/LED水晶屏-《B系列》规格：本工厂贴片型LED桌面屏&LED水晶屏具体分为如下几个规格：1—B1664
2—B1696
3—B16128
4—S1664
5—S1696
6—S16128
7—B1664三角屏
8—B1696三角屏
9—B16128三角屏
（以上各款均可支持12V车载使用）
四：贴片型LED桌面屏&LED水晶屏详解：1：产品图解
2：标准配置：
标准配置如下：
配件数量
LED桌面屏&LED水晶屏1个
USB充电器1个
USB传输线1条
CD安装光盘1张
五：模块型LED桌面屏/LED台式屏-《C系列》规格：
本工厂模块型LED桌面屏&LED台式屏具体分为如下几个规格：1—C1664
2—C1696
3—C16128
（以上各款均可支持12V车载使用）
六：模块型LED桌面屏&LED台式屏详解：
1：产品图解
2：标准配置：
标准配置如下：
配件数量
LED桌面屏&LED台式屏1个
USB充电器1个
USB传输线1条
CD安装光盘1张
六：多功能车载屏/LED桌面屏/LED台式屏-《B741-B1272》规格：
---具体参数请咨询本工厂业务人员。
五：迷你LED电子显示屏安装及操作：
第一步：打开CD安装光盘,您会看到如下内容：
特别说明：本软件为绿色免安装版软件，只需安装USB驱动即可发送信息 第二步：双击“软件安装说明”查看安装要求及步骤。
第三步：安装对应的WINDOWS系统USB驱动
双击“”，进行USB驱动安装。
一直按下一步进行安装完成。
第四步：打开“”出现“” 双击,即可打开本软件进行操作.
如果您想在桌面上建立程式图标方便后续操作,请右键点后, 发送到->桌面快捷方式,即可以桌面上建立此程式图标.
如下图:
如果电脑安装了360程式，请都允许程式执行，本程式非木马程式，请放心使用!
展开图件界面如下:
△编辑软件说明：（编号位置见上图数字标记）
1.软件菜单栏:文件,设置,工具,语言,帮助.
2.软件设置栏:选择产品型号,USB驱动COM口,图片编辑,校时.
3.485工具栏:本 项为多产品统一联网控制使用.
4.软件预览区:编辑完信息后预览显示.
5.软件编辑区:点文本,图片,时间等进行不同节目类型的编制.
6.软件特效区:自定义节目的特效,左移,右移,上移,下移,雪花,中分,动画,固定.
7.软件调速区:1-8级速度可选
8.软件时速区:0-5秒可选.
9.竖排控制区:对所编辑节目竖立显示.
10.闪烁控制区:对所编辑节目进行闪烁显示.
11.跑马灯控制区:对所编辑节目加周圈跑马灯显示.
12.节目选择区:绿色时即为选择发送,灰色为不发送.
节目发送区:按发送数据按钮发送新数据,进度条显示发送程度.
第五步: 点“语言”按钮,设置您要显示的软件界面语言:
第六步：点“MODEL后型号框内小三角”按钮，设置您的产品型号：
在此选择您所编辑的产品型号即可.
第八步：打开显示屏，接上USB数据线，此时COM口会自动检测并出现COM号，
也可以自已查看COM口，右键点“我的电脑”Æ”属性“Æ”硬件“Æ”设备管理器“中查看：
第九步：在信息输入栏中输入您想显示的内容，点发送即可完成！
如果您想编辑图片或者动画，请参考一下操作：
点击：“编辑图片”，打开如下界面：
点击“File”-> “New”, 新建一组图片。
此处Height是12，右面颜色选择黑白单色图片。
点击“OK”
此时，中间可编辑区域很小，可选择“View”- > Zoom In 放大，或者按Ctrl+I，持续放大。
点击上图红色的画笔或者橡皮，用鼠标右键和左键都可以实现画白或者画黑，画好后电子保存为BMP格式即可被软件使用。
四：迷您LED显示屏如何充电：
当电池电量即将用完时，亮度将明显下降，此时需对迷您LED显示屏充电。
正确充电方法是：关掉开关，插上充电器和数据线，此时充电器的指示灯亮起，此时插上电三小时后即自动充饱，如长期插不影响其使用，电池会自动保护并断开。
五：常见问题：
1、安装软件时，有此文件含木马的提示怎么办？
答：此情况出现在360杀毒软件下，其他杀毒软件不会出现此现象。
本光盘里面的内容不含木马病毒，请设置为信任软件后继续安装。
2、插上迷您LED电子显示屏后，com口没有出现怎么办？
答：是否有装驱动，如果是第一次装好驱动请重插数据线，让它自动安装硬件
3、软件死机了怎么办？
答：请保证一定在全部内容发送完毕(软件上进度条走完)后拔掉迷您LED电子显示屏。
4、跑马灯效果时，中文字显示不全怎么办？
答：12行点阵的胸牌用跑马灯效果时，会占用上下两行显示跑马灯，可以用图片的格式把字做成10行来显示。
5、LED胸牌，LED桌面屏&LED水晶屏,LED模块台式屏,迷您车载是否通用一个软件？
答：本公司所有产品均使用同一软件操作，只需选择不同的规格即可，统一性强，美观大方。
谢谢您使用本公司的产品，如使用过程中遇到任何问题，请随时联系本公司技术人员。
