SG-T119屋面找平层、保温层检验批质量验收
屋面保温及隔热层质量验收规范标准
屋面保温与隔热层质量验收标准标准5．1一般规定5．1．1本章适用于板状材料、纤维材料、喷涂硬泡聚氨酯、现浇泡沫混凝土保温层和种植、架空、蓄水隔热层分项工程的施工质量验收。
5．1．2铺设保温层的基层应平整、枯燥和干净。
5．1．3保温材料在施工过程中应采取防潮、防水和防火等措施。
5．1．4保温与隔热工程的构造及选用材料应符合设计要求。
5．1．5保温与隔热工程质量验收除应符合本章规定外，尚应符合现行国家标准?建筑节能工程施工质量验收标准?GB50411的有关规定。
5．1．6保温材料使用时的含水率，应相当于该材料在当地自然风干状态下的平衡含水率。
5．1．7保温材料的导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能，必须符合设计要求。
5．1．8种植、架空、蓄水隔热层施工前，防水层均应验收合格。
5．1．9保温与隔热工程各分项工程每个检验批的抽检数量，应按屋面面积每100m2抽查1处，每处应为10m2，且不得少于3处。
保温与隔热工程5．1一般规定5．1．1本章适用于板状材料、纤维材料、喷涂硬泡聚氨酯、现浇泡沫混凝土保温层和种植、架空、蓄水隔热层分项工程的施工质量验收。
5．1．2铺设保温层的基层应平整、枯燥和干净。
5．1．3保温材料在施工过程中应采取防潮、防水和防火等措施。
5．1．4保温与隔热工程的构造及选用材料应符合设计要求。
5．1．5保温与隔热工程质量验收除应符合本章规定外，尚应符合现行国家标准?建筑节能工程施工质量验收标准?GB50411的有关规定。
5．1．6保温材料使用时的含水率，应相当于该材料在当地自然风干状态下的平衡含水率。
5．1．7保温材料的导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能，必须符合设计要求。
5．1．8种植、架空、蓄水隔热层施工前，防水层均应验收合格。
5．1．9保温与隔热工程各分项工程每个检验批的抽检数量，应按屋面面积每100m2抽查1处，每处应为10m2，且不得少于3处。
SG-T119屋面找平层、保温层检验批质量验收记录
主控项目
找平层
找平层的材料质量及配合比必须符合设计要求
有配合比、材料出厂合格证、质量检验报告和合格的计量器具，符合设计规定
屋面（含天沟、檐沟）找平层的排水坡度必须符合设计要求
经用水平仪检查多处，其排水坡度符合设计要求
保温层
保温材料的堆积密度或表观密度、导热系数以及板材的强度、吸水率必须符合设计要求
保温层厚度
松散材料
+10δ%～-5δ%
设计
给定值
-4
4
+5
-5
-5
+8
-3
整体现浇保温层
+10δ%～-5δ%
（δ为保温层厚度）
设计
给定值
板状保温材料
±5δ%且≤4mm
设计
给定值
5.找平层表面平整度
5
3
5
2
4
4
3
4
共实测16点，其中合格14点、定结果
经检查，该检验批中主控项目、一般项目满足规范规定和设计图纸要求，资料完整，自检合格。
项目专业质量检查员：项目专业质量（技术）负责人：年月日
监理（建设）
单位验收结论
监理工程师（建设单位项目技术负责人）：年月日
四川省建设厅制
3.找平层分格缝的位置和间距应符合设计要求
符合设计要求
4.
保
温
层
松散材料
分层铺设、压实适当，表面平整，找坡正确
全面观察，符合规范规定要求
板状保温材料
紧贴（靠）基层，铺平垫稳，拼缝严密，找坡正确
全面观察，符合规范规定要求
整体现浇保温层
拌和均匀，分层铺设，压实适当，表面平整，找坡正确
屋面保温与隔热层质量验收规范标准
屋面保温与隔热层质量验收规范标准屋面保温与隔热层质量验收规范标准5．1 一般规定5。
１．1 本章适用于板状材料、纤维材料、喷涂硬泡聚氨酯、现浇泡沫混凝土保温层和种植、架空、蓄水隔热层分项工程的施工质量验收。
?5．1.2铺设保温层的基层应平整、干燥和干净。
??5．1。
3 保温材料在施工过程中应采取防潮、防水和防火等措施。
5．1．4保温与隔热工程的构造及选用材料应符合设计要求.5．１。
5保温与隔热工程质量验收除应符合本章规定外，尚应符合现行国家标准《建筑节能工程施工质量验收规范》GB 50４11的有关规定。
5。
1．６保温材料使用时的含水率，应相当于该材料在当地自然风干状态下的平衡含水率。
5．1。
７保温材料的导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能，必须符合设计要求。
??5。
１．8 种植、架空、蓄水隔热层施工前,防水层均应验收合格。
??５．1．9保温与隔热工程各分项工程每个检验批的抽检数量，应按屋面面积每1００m２抽查1处，每处应为10ｍ２,且不得少于３处.保温与隔热工程?5.１一般规定5．1.1本章适用于板状材料、纤维材料、喷涂硬泡聚氨酯、现浇泡沫混凝土保温层和种植、架空、蓄水隔热层分项工程的施工质量验收。
?5。
1.2 铺设保温层的基层应平整、干燥和干净。
?5．1．３保温材料在施工过程中应采取防潮、防水和防火等措施。
５．1．4 保温与隔热工程的构造及选用材料应符合设计要求。
?5．1．5 保温与隔热工程质量验收除应符合本章规定外,尚应符合现行国家标准《建筑节能工程施工质量验收规范》GＢ５0411的有关规定。
??5。
1．6 保温材料使用时的含水率,应相当于该材料在当地自然风干状态下的平衡含水率。
5．１．7保温材料的导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能,必须符合设计要求。
５．1．8 种植、架空、蓄水隔热层施工前，防水层均应验收合格。
5．1．9 保温与隔热工程各分项工程每个检验批的抽检数量，应按屋面面积每100m2抽查1处，每处应为１０ｍ２,且不得少于3处.保温与隔热工程5．１一般规定5。

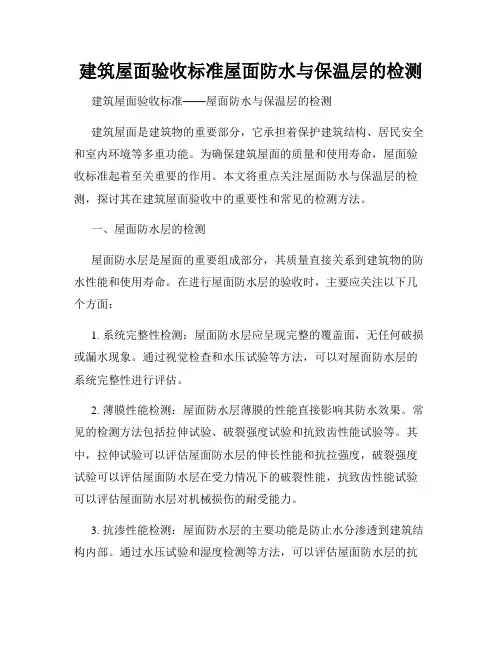

建筑屋面验收标准屋面防水与保温层的检测
建筑屋面验收标准屋面防水与保温层的检测建筑屋面验收标准——屋面防水与保温层的检测建筑屋面是建筑物的重要部分，它承担着保护建筑结构、居民安全和室内环境等多重功能。
为确保建筑屋面的质量和使用寿命，屋面验收标准起着至关重要的作用。
本文将重点关注屋面防水与保温层的检测，探讨其在建筑屋面验收中的重要性和常见的检测方法。
一、屋面防水层的检测屋面防水层是屋面的重要组成部分，其质量直接关系到建筑物的防水性能和使用寿命。
在进行屋面防水层的验收时，主要应关注以下几个方面：1. 系统完整性检测：屋面防水层应呈现完整的覆盖面，无任何破损或漏水现象。
通过视觉检查和水压试验等方法，可以对屋面防水层的系统完整性进行评估。
2. 薄膜性能检测：屋面防水层薄膜的性能直接影响其防水效果。
常见的检测方法包括拉伸试验、破裂强度试验和抗致齿性能试验等。
其中，拉伸试验可以评估屋面防水层的伸长性能和抗拉强度，破裂强度试验可以评估屋面防水层在受力情况下的破裂性能，抗致齿性能试验可以评估屋面防水层对机械损伤的耐受能力。
3. 抗渗性能检测：屋面防水层的主要功能是防止水分渗透到建筑结构内部。
通过水压试验和湿度检测等方法，可以评估屋面防水层的抗渗性能。
水压试验可以模拟雨水冲击，湿度检测可以评估屋面防水层对水汽渗透的阻隔效果。
二、屋面保温层的检测屋面保温层对于建筑节能和居住舒适度至关重要，其质量应符合相关标准和验收要求。
在进行屋面保温层的验收时，应特别关注以下几个方面：1. 保温材料的性能检测：屋面保温层常用的保温材料有挤塑板、聚氨酯泡沫板等。
保温材料的导热系数、抗拉强度、吸湿性等性能参数应符合标准要求。
相关检测方法可采用导热系数测试、抗拉强度试验和湿态吸水性能测试等。
2. 施工质量检测：屋面保温层的施工质量直接关系到其保温效果和使用寿命。
在验收过程中，应对施工过程进行检查，包括材料的搭接质量、施工面平整度和保温层的固定性等方面。
视觉检查和手感检测可以快速评估保温层的施工质量。
屋面找坡层和找平层质量验收规范标准
屋面找坡层和找平层质量验收规范标准4．1 一般规定4．1．1 本章适用于与屋面保温层、防水层相关的找坡层、找平层、隔汽层、隔离层、保护层等分项工程的施工质量验收。
4．1．2 屋面混凝土结构层的施工，应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的有关规定。
4．1．3 屋面找坡应满足设计排水坡度要求，结构找坡不应小于3％，材料找坡宜为2％；檐沟、天沟纵向找坡不应小于1％，沟底水落差不得超过200mm。
4．1．4 上人屋面或其他使用功能屋面，其保护及铺面的施工除应符合本章的规定外，尚应符合现行国家标准《建筑地面工程施工质量验收规范》GB 50209等的有关规定。
4．1．5 基层与保护工程各分项工程每个检验批的抽检数量，应按屋面面积每100m2抽查一处，每处应为10m2，且不得少于3处。
基层与保护工程4．1 一般规定4．1．1 本章适用于与屋面保温层、防水层相关的找坡层、找平层、隔汽层、隔离层、保护层等分项工程的施工质量验收。
4．1．2 屋面混凝土结构层的施工，应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的有关规定。
4．1．3 屋面找坡应满足设计排水坡度要求，结构找坡不应小于3％，材料找坡宜为2％；檐沟、天沟纵向找坡不应小于1％，沟底水落差不得超过200mm。
4．1．4 上人屋面或其他使用功能屋面，其保护及铺面的施工除应符合本章的规定外，尚应符合现行国家标准《建筑地面工程施工质量验收规范》GB 50209等的有关规定。
4．1．5 基层与保护工程各分项工程每个检验批的抽检数量，应按屋面面积每100m2抽查一处，每处应为10m2，且不得少于3处。
4．2 找坡层和找平层4．2．1 装配式钢筋混凝土板的板缝嵌填施工，应符合下列要求：1 嵌填混凝土时板缝内应清理干净，并应保持湿润；2 当板缝宽度大于40mm或上窄下宽时，板缝内应按设计要求配置钢筋；3 嵌填细石混凝土的强度等级不应低于C20，嵌填深度宜低于板面10mm～20mm，且应振捣密实和浇水养护；4 板端缝应按设计要求增加防裂的构造措施。
屋面工程质量验收的有关要求
屋面工程质量验收的有关要求一、基本规定(1)施工单位应取得建筑防水和保温工程相应等级的资质证书，作业人员应持证上岗。
施工单位应编制屋面工程专项施工方案，并应经监理单位或建设单位审查确认后执行。
(2)屋面防水工程完工后，应进行观感质量检查和雨后观察或淋水、蓄水试验，不得有渗漏和积水现象。
(3)屋面工程各分项工程宜按屋面面积每500~1000㎡划分为一个检验批，不足500㎡应按一个检验批，每个检验批的抽检数量应按相关规范规定执行。
二、基层与保护工程(1)屋面找坡应满足设计排水坡度要求，结构找坡不应小于3%，材料找坡宜为2%:檐沟、天沟纵向找坡不应小于1%，沟底水落差不得超过200mm。
(2)基层与保护工程各分项工程每个检验批的抽检数量，应按屋面面积每100㎡抽查1处，每处应为10㎡，且不得少于3处。
(3)找坡层宜采用轻营料混凝土，找平层宜采用水泥砂浆或细石混凝土。
找平层分格缝纵横间距不宜大于6m，分格缝的宽度宜为5-20mm。
(4)卷材防水层的基层与突出屋面结构的交接处，以及基层的转角处，找平层应做成圆弧形，且应整齐平顺。
(5)隔汽层应设置在结构层与保温层之间，在屋面与墙的连接处，隔汽层应沿墙面向上连续铺设，高出保温层上表面不得小于150mm。
隔汽层的基层应平整、干净、干燥:隔汽层应选用气密性、水密性好的材料。
隔汽层采用卷材时宜空铺，卷材搭接缝应满粘，其搭接宽度不应小于80mm;采用涂料时，应涂刷均匀。
(6)块体材料、水泥砂浆或细石混凝土保护层与卷材、涂膜防水层之间，应设置隔离层。
隔离层可采用干铺塑料膜、土工布、卷材或铺抹低强度等级砂浆。
当采用干铺塑料膜、土工布、卷材时，应铺设平整，其搭接宽度不应小于50mm，不得有皱折;当采用低强度等级砂浆时，其表面应压实、平整，不得有起壳、起砂现象。
(7)待防水层卷材铺贴完成或涂料固化成膜，并经检验合格后才能进行其上的保护层施工。
(8)用块体材料做保护层时，宜设置分格缝，分格缝纵横间距不应大于10m，分格缝宽度宜为20m。
SGT屋面板状材料保温层检验批质量验收记录
屋面板状材料保温层检验批质量验收记录
工程名称
高新区中和片区怡馨家园（观东小区）安置房工程施工五标段
分项工程名称
板状材料保温层
验收部位
屋面
施工单位
成都市龙西建筑工程有限公司
项目负责人
专业工长
分包单位
项目负责人
施工班组长
施 工 执 行 标 准 及 编 号
《屋面工程质量验收规范》GB50207-2012
质 量 验 收 规 范 的 规 定
施工单位检查评定记录
监理（建设）单位
验收记录
主控项目
1.板状保温材料的质量，应符合设计要求
2板状材料保温层的厚度应符合设计要求，其正偏差应不限，负偏差应为5%，且不得大于4mm
3.屋面热桥部位处理应符合设计要求
4.保温层厚度
设计给定值（mm)
35
一般项目
1.板状保温材料铺设应紧贴基层，应铺平垫稳， 拼缝应严密，粘结应牢固
2.固定件的规格、数量和位置均应符合设计要求；垫片应与保温层表面齐平
3.允许偏差值（mm)
表面平整度
5
接缝高低差
2
共实测点，其中合格点，不合格 点，合格率 %
施工单位检查
评定结果
项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单
位验收结论
监理工程师（建设单位项目技术负责人）： 年 月 日
注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技）负责人
等进行验收
四川省建设工程质量安全监督总站制
屋面工程质量验收的要求
屋面工程质量验收的要求1.屋面找平层工程质量检验屋面工程应遵循“材料是基础、设计是前提、施工是关键、管理是保证”的综合治理原则。
1）材料质量要求（1）基本要求。
屋面找平层材料是指水泥砂浆找平层或细石混凝土找平层或沥青砂浆找平层所用的材料，这些材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合国家现行产品标准和设计要求，材料进场后，应按规定进行抽样复检，并提交试验报告，不合格的材料，不得使用。
（2）具体质量要求。
①水泥：宜采用硅酸盐水泥，普通硅酸盐水泥，其强度等级不应小于32.5，进场后应按规定进行复检。
不同品种的水泥，不得混合使用。
②砂：宜采用中砂或粗砂，含泥量应不超过设计规定。
③石：用于细石混凝土找平层的石子，最大粒径不应大于15 mm，含泥量不超过设计规定。
④水：拌和用水宜采用饮用水。
当采用其他水源时，水质应符合现行国家标准《混凝土用水标准》（JGJ 63—2006）的规定。
⑤沥青：宜采用10号、30号建筑石油沥青，具体产品、材料和配合比应符合设计要求。
2）施工过程的质量控制（1）检查找平层是否黏结牢固，有无松动、起壳、起砂等现象、水泥砂浆找平层施工后应加强养护，避免早期脱水，还应控制加水量，掌握抹压时间，且成品不能过早上人。
（2）检查找平层是否空鼓、开裂。
由于基层表面清理不干净，水泥砂浆找平层施工前未用水湿润好，可造成空鼓；由于砂子过细、水泥砂浆级配不好，找平层厚薄不匀，养护不够，均可造成找平层开裂。
注意使用符合要求的砂料，严格控制保护层的平整度，保证找平层的厚度基本一致，加强成品养护，防止表面开裂。
（3）检查找平层的坡度是否准确，是否符合设计要求，是否造成倒泛水，保温层施工必须保证找坡泛水，铺抹找平层前应检查保温层坡度泛水是否符合要求，铺抹找平层应掌握坡向及厚度。
（4）检查水落口周围的坡度是否准确，水落口杯与基层接触处应留设宽20 mm、深20 mm的凹模，并在其中嵌填密封材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SG—T119
屋面找平层、保温层检验批质量验收记录
工程名称分项工程名称验收部位
施工单位项目负责人专业工长
分包单位项目负责人（分包单位）施工班组长
施工执行标准及编号
质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录
主控项目找
平
层
找平层的材料质量及配合比，必须符合设计要求
有配合比、材料出厂合格证、质量
检验报告和合格的计量器具符合设
计规定
查配合比报告、材
料出厂合格证、质
量检验报告、复试
报告，均符合设计
要求和规范规定要
求屋面（含天沟、檐沟）找平层的排水坡度，必须符合
设计要求
经用水平仪检查多处，其排水坡度
符合设计要求
保
温
层
保温材料的堆积密度或表观密度、导热系数以及板材
的强度、吸水率必须符合设计要求
有产品合格证、质量检测报告和复
检报告，经符合设计要求
保温层的含水率必须符合设计要求符合设计要求
一般项目
1．基层与突出层面结构的交接处和基层的转角处，均应做
成圆弧形，且整齐平顺
符合规范规定要求
观察、尺量检查，
经符合规范规定和
设计要求
2．水泥砂浆、细石混凝土找平层平整、压光，不得有酥松、
起砂、起皮现象；沥青砂浆找平层不得有拌和不匀、蜂窝
现象
全面观察检查和尺量检查6处，均
符合规范规定要求
3．找平层分格缝的位置和间距应符合设计要求
全面观察和尺量检查9处均符合设
计要求
4．
保
温
层
松散保温材料
分层铺设，压实适当，表面
平整，找坡正确
全面观察符合规范规定要求
板状保温材料
紧贴（靠）基层，铺平垫稳，
拼缝严密，找坡正确
全面观察符合规范规定要求
整体现浇保温层
拌和均匀，分层铺设，压实
适当，表面平整，找坡正确
全面观察符合规范规定要求
保
温
层
厚
度
松散材料
+10δ%~-
5δ%
设计给定值共实测16点，其中
合格14点、不合格
2点，合格点率
87.5%
整体现浇保温层
+10δ%~-
5δ%(δ为保
温层厚度)
设计给定值
板状保温材料
±5δ%且
≤4mm
设计给定值
5．找平层表面平整度
共实测点，其中合格点，不合格点，合格点率%
施工单位检查评定结果经检查，该检验批主控项目、一般项目符合设计图纸要求和规范规定要求，质保资料齐全，施工质量评定为合格。
项目专业质量检查员：项目专业质量（技术）负责人：年月日
监理（建设）单位验收结论经检查，该检验批主控项目、一般项目符合设计图纸要求和规范规定要求，质保资料齐全，施工质量评定为合格，可进入下道工序施工。
监理工程师（建设单位项目技术负责人）：年月日
四川省建设厅制
SG—T119填写说明
一、本表适用于防水基层采用水泥砂浆、细石混凝土或沥青的整体找平层屋面找平层；保温层适用于松散、板状材料或整体现浇（喷）保温层检验批质量验收记录。
二、本表由监理工程师（建设单位技术负责人）组织项目专业质量（技术）负责人等进行验收。
三、检验批划分及检查数量：卷材防水屋面、涂膜防水屋面、刚性防水屋面、瓦屋面和隔热屋面。
工程，应按屋面面积每100m2抽查1处，每处10m2且不得少于3处。
接缝密封防水，每50m应抽查1处，每处5m，且不得小于3处。
细部构造根据分顼工程的内容，应全部进行检查。
四、表中主控项目的检查方法：
1．找平层的材料质量及配合比，必须符合设计要求：检查出厂合格证、质量管理检验报告和讨呈措施。
2．屋面（含天沟、檐沟）找平层的排水坡度，必须符合设计要求：用水平仪、拉线和尺量检查。
3．保温材料的堆积密度或表观密度、导热系数以及板材的强度、吸水率须符合设计要求：检查出厂合格证、质量检验报告和现场抽样复验报告。
4．保温层的含水率必须符合设计要求（强检项目）：检查现场抽样检验报告。
五、表中一般项目检查方法：
1．基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺：观察和尺量检查。
2．水泥砂浆、细石混凝土找平层应平整、压光，不得有酥松、起砂、起皮现象；沥青砂浆找平层不得有拌和不匀、蜂窝现象；观察检查。
3．找平层分格缝的位置和间距应符合设计要求：观察和尺量检查。
4．松散保温材料分层铺设，压实适当、表面平整、找坡正确：观察检查。
5．板状保温材料紧贴（靠）基层，铺平垫稳、拼缝严密、找坡正确：观察检查。
6．整体现浇保温层拌和均匀，分层铺设，压实适当，表面平整，找坡正确：观察检查。
7．保温层厚度的允许偏差，松散保温材料和整体现浇保温层为＋10δ％～－5δ％，板状保温材料，为＋5％，且不得大于4mm：用钢针插入和尺量检查。
8．卵石应分布中匀，卵石铺压时，卵石应分布均匀，卵石的质量应符合设计要求：观察检查。
六、表中允许偏差是设计给定值和实际值的比较而得。
七、表中一般项目实测值单位为“mm”。
八、本表一式四份，建设、监理单位各存一份，其余由施工项目保存。
