实验 3 VLAN基本配置一、实验目的掌握交换机上创建VLAN、分配静态VLAN 成员的方法。
二、实验任务1、配置两个VLAN：VLAN 2 和VLAN 3 并为其分配静态成员。
2、测试VLAN 分配结果。
三、实验设备Cisco 交换机一台，工作站PC 四台，直连网线四条，控制台电缆一条。
四、实验环境实验环境如图所示。
五、实验步骤1、运行Cisco Packet Tracer 软件，在逻辑工作区放入一台交换机和四台工作站PC，用直通线（CopperStraight-Through）连接交换机和工作站PC。
2、分别点击工作站PC0~PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行IP 设置（IPConfiguration），如图所示，设置IP 地址和子网掩码分别为：3、划分VLAN 之前测试工作站PC 间的连通性：从PC0 到PC1 的测试，点击工作站PC0，进入其配置窗口，选择桌面（Desktop）项，选择运行DOS 命令行（Command Prompt），打开DOS 命令行窗口，在DOS 提示符下输入：ping 192.168.1.2 后，回车确认,测试结果表示连通。
同理，从PC0 到PC2 的测试结果也为连通。
而从PC0 到PC3 的测试结果不连通，因为不在同一网段。
4、创建VLAN 2 和VLAN 3点击交换机进入其配置界面，选择命令行（CLI）项。
输入命令，创建VLAN 2 和VLAN 3。
5、输入如图所示命令，静态分配VLAN 成员，将交换机上的端口2、3、4 分配成VLAN 2的成员，端口5、6、7 分配成VLAN 3 的成员。
6、测试划分VLAN 后工作站PC 间的连通性从PC0 到PC1 的测试，点击工作站PC0，进入其配置窗口，选择桌面（Desktop）项，选择运行DOS命令行（Command Prompt），打开DOS 命令行窗口，在DOS 提示符下输入：ping 192.168.1.2 后，回车确认，如图所示。
[计算机]华为交换机配置VLAN实训指导书
![[计算机]华为交换机配置VLAN实训指导书](https://img.taocdn.com/s3/m/e988be6332687e21af45b307e87101f69e31fbba.png)

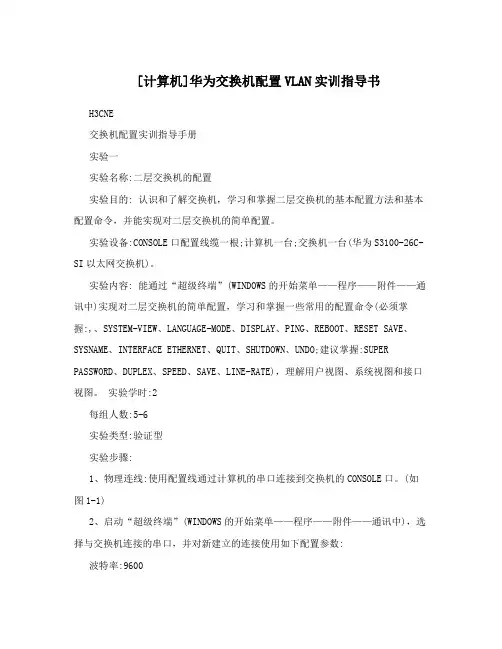

[计算机]华为交换机配置VLAN实训指导书H3CNE交换机配置实训指导手册实验一实验名称:二层交换机的配置实验目的: 认识和了解交换机，学习和掌握二层交换机的基本配置方法和基本配置命令，并能实现对二层交换机的简单配置。
实验设备:CONSOLE口配置线缆一根;计算机一台;交换机一台(华为S3100-26C-SI以太网交换机)。
实验内容: 能通过“超级终端”(WINDOWS的开始菜单——程序——附件——通讯中)实现对二层交换机的简单配置，学习和掌握一些常用的配置命令(必须掌握:,、SYSTEM-VIEW、LANGUAGE-MODE、DISPLAY、PING、REBOOT、RESET SAVE、SYSNAME、INTERFACE ETHERNET、QUIT、SHUTDOWN、UNDO;建议掌握:SUPER PASSWORD、DUPLEX、SPEED、SAVE、LINE-RATE)，理解用户视图、系统视图和接口视图。
实验学时:2每组人数:5-6实验类型:验证型实验步骤:1、物理连线:使用配置线通过计算机的串口连接到交换机的CONSOLE口。
(如图1-1)2、启动“超级终端”(WINDOWS的开始菜单——程序——附件——通讯中)，选择与交换机连接的串口，并对新建立的连接使用如下配置参数: 波特率:9600数据位:8奇偶校验:无停止位:1流控制:无3、进入交换机后，学习和掌握一些常用的配置命令(必须掌握:,、SYSTEM-VIEW、LANGUAGE-MODE、DISPLAY、PING、REBOOT、RESET SAVE、SYSNAME、INTERFACE ETHERNET、QUIT、SHUTDOWN、UNDO;建议掌握:SUPER PASSWORD、DUPLEX、SPEED、SAVE、LINE-RATE)，理解用户视图、系统视图和接口视图。
用户视图:超级终端启动后，系统自动进入到用户视图界面，在用户视图下，只能查看交换机的简单运行状态和统计信息，不能进行任何参数配置。
vlan配置与中继

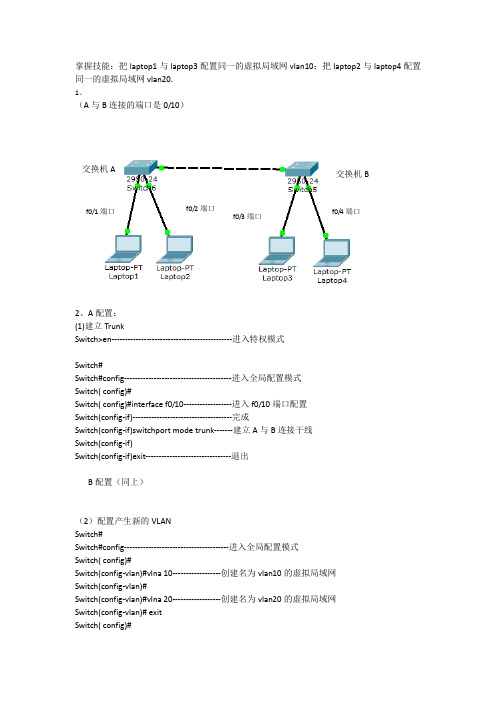

掌握技能：把laptop1与laptop3配置同一的虚拟局域网vlan10；把laptop2与laptop4配置同一的虚拟局域网vlan20.1、（A 与B 连接的端口是0/10）2、A 配置：(1)建立TrunkSwitch>en---------------------------------------------进入特权模式Switch#Switch#config----------------------------------------进入全局配置模式Switch( config)#Switch( config)#interface f0/10------------------进入f0/10端口配置Switch(config-if)-------------------------------------完成Switch(config-if)switchport mode trunk-------建立A 与B 连接干线Switch(config-if)Switch(config-if)exit--------------------------------退出B 配置（同上）（2）配置产生新的VLANSwitch#Switch#config---------------------------------------进入全局配置模式Switch( config)#Switch(config-vlan)#vlna 10------------------创建名为vlan10的虚拟局域网Switch(config-vlan)#Switch(config-vlan)#vlna 20------------------创建名为vlan20的虚拟局域网Switch(config-vlan)# exit Switch( config)#交换机A 交换机Bf0/1端口 f0/2端口f0/3端口 f0/4端口（3）分配端口给新创建的VLANSwitch( config)#------------------------------------------进入全局配置模式Switch( config)# interface f0/1-----------------------进入f0/1口配置trunkSwitch(config-if)#switchport access vlan 10-----把f0/1口分配到vlan 10 Switch(config-if)#----------------------------------------完成f0/2、f0/3、f0/4这三端口操作（同上）最后用f0/1 ping f0/2,如不通，就成功；（因为1端口和2不在同一vlan）f0/1pingf0/3，通了，就成功；(因为1端口和3端口都在同一vlan 10) f0/1ping f0/4,如不通，就成功；(因为1端口和4端口不是同一端口)f0/2 ping f0/4,通了，就成功；（因为2端口和4端口在同一vlan 20）。
实验3 交换机VLAN和中继
CCNA 实验报告200900834213软件092刘鹏飞用路由器实现VLAN交换机上的配置代码：Switch>enableSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#exitSwitch(config)#interface f0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface f1/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exitSwitch(config)#interface FastEthernet2/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface f3/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exit路由器上的配置代码：Router>enableRouter#configure terminalRouter(config)#interface FastEthernet0/0Router(config-if)#ip address 202.196.10.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface FastEthernet1/0Router(config-if)#ip address 202.196.20.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exit拓扑图：结果：用中继实现VLAN 拓扑图：结果：交换机2上的配置代码：Switch>enableSwitch#configure terminalSwitch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#exitSwitch(config)#exitSwitch(config)#interface FastEthernet0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10 Switch(config-if)#exitSwitch(config)#interface FastEthernet1/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20 Switch(config-if)# exitSwitch(config)#interface FastEthernet2/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exit交换机3上的配置代码：Switch>enableSwitch#configure terminalSwitch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#exitSwitch(config)#interface FastEthernet0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface FastEthernet1/1Switch(config-if)#switchport mode accessSwitch(config-if)#exitSwitch(config)#interface FastEthernet2/1Switch(config-if)#switchport mode trunk交换机3上的配置代码：考虑一下问题：1、给出同一交换机上相同vlan通信方案；2、尝试给出相同交换机上不同vlan间通信方案；3、尝试给出不同交换机上相同vlan通信方案；4、尝试给出不同交换机上不同vlan间通信方案。
PT 练习 3.2.3：研究 VLAN 中继(教师版)
所有内容版权所有 © 1992–2007 Cisco Sy stems, Inc. 保留所有权利。
本文档为 Cisco 公开信息。
第 1 页（共 2 页）PT 练习 3.2.3：研究 VLAN 中继（教师版）拓扑图学习目标∙激活接口 VLAN 99 ∙查看交换机配置 ∙ 研究帧头中的 VLAN 标记简介中继通过一条链路传输多个 VLAN 的流量，因此它在 VLAN 实现跨交换机的通信时扮演着十分重要的角色。
本练习开始时完成率即为 100%，练习时请着重观察交换机配置、中继配置和 VLAN 标记信息。
任务 1：查看交换机配置在 S1 上，输入口令 cisco 进入用户执行模式。
然后输入口令 class 进入特权执行模式。
在特权执行模式提示符下，发出 show running-config 命令。
S1#show running-config查看运行配置，注意哪些接口被设置为中继。
您可在这些接口下看到命令 switchport mode trunk 。
哪些接口当前设置为中继？________________________________ FastEthernet0/1________________________________ FastEthernet0/3CCNA E xplorationLAN 交换和无线：VLAN PT 练习 3.2.3：研究 VLAN 中继switchport trunk native vlan 99命令也列在一系列接口的下方。
该命令用于为中继链路设置本征VLAN。
在本例中，VLAN 99是本征 VLAN。
任务 2：研究帧头中的 VLA N 标记步骤 1. 从 PC1 ping PC4。
如果链路指示灯仍然为琥珀色，请在 Realtime（实时）和 Simulation（模拟）模式之间来回切换，直到链路指示灯变成绿色。
使用Add Simple PDU（添加简单 PDU）工具。
Vlan与Vlan中继

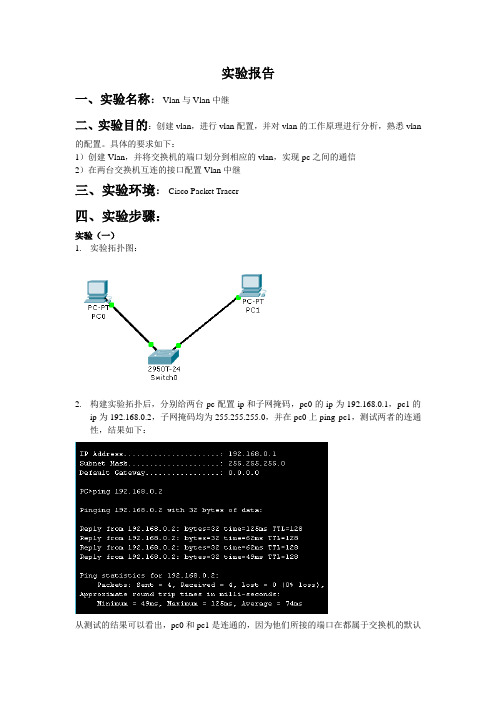

实验报告一、实验名称：Vlan与Vlan中继二、实验目的：创建vlan，进行vlan配置，并对vlan的工作原理进行分析，熟悉vlan的配置。
