二级箱安装安全技术交底
配电箱、开关箱设置安全技术交底
配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。
不应选用木板材料。
2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。
安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。
3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。
4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。
5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。
二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。
2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱一一分配电箱一一开关箱；停电时应是：开关箱一一分配电箱一一总配电箱。
3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。
4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、
维修一般宜半个月一次，检查和维护必须有记录。
5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。
6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。
完整版)配电箱安装技术交底
完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。
二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。
２、接地电阻应符合规定要求，接地电阻不得大于4Ω。
３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。
４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。
５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。
三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。
２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。
３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。
４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。
技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。
2.安装配电箱所需的木砖及铁件已预埋。
3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。
4.安装暗装配电箱箱体墙面的抹灰应全部完成。
安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。
明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。
5.配电箱安装位置的土建装修应全部完成。
二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。
2.动力、照明配电箱、低压柜等产品合格证应备齐。
不同厂家、不同规格的合格证应各备一张。
承包商二级安全技术交底模板
一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 建设单位：________________________4. 工程地点：________________________5. 工程规模：________________________6. 工程概况：________________________二、安全技术交底1. 施工人员安全教育培训- 施工前对全体施工人员进行安全技术教育培训，确保每位施工人员了解并掌握本工程的安全操作规程和应急处置措施。
- 对新入场施工人员进行安全教育和技能培训，确保其具备必要的安全生产知识和技能。
2. 施工现场安全措施- 施工现场应设置明显的安全警示标志，包括但不限于：危险区域、施工区域、消防通道等。
- 施工现场应配备必要的安全防护设施，如：安全网、安全带、防护栏杆、防尘口罩等。
- 施工现场应保持整洁，定期清理杂物，防止滑倒、摔伤等事故发生。
3. 施工机械及设备安全- 严格按照操作规程使用施工机械及设备，确保设备安全运行。
- 定期对施工机械及设备进行检查、保养，发现故障及时维修或更换。
- 严禁违规操作施工机械及设备，如：超载、超速等。
4. 高处作业安全- 高处作业人员必须佩戴安全带，并系好安全绳。
- 高处作业区域应设置安全防护设施，如：防护栏杆、安全网等。
- 高处作业时，严禁在同一垂直面进行上下操作，防止坠落事故发生。
5. 用电安全- 施工现场用电必须符合国家有关标准，严禁私拉乱接电线。
- 施工现场应设置临时配电箱，并配备漏电保护器。
- 施工人员必须了解并掌握用电安全知识，防止触电事故发生。
6. 消防及应急措施- 施工现场应配备足够的消防器材，如：灭火器、消防栓等。
- 施工人员必须了解消防器材的使用方法，并定期进行演练。
- 发生火灾、触电等事故时，应立即启动应急预案，及时进行处置。

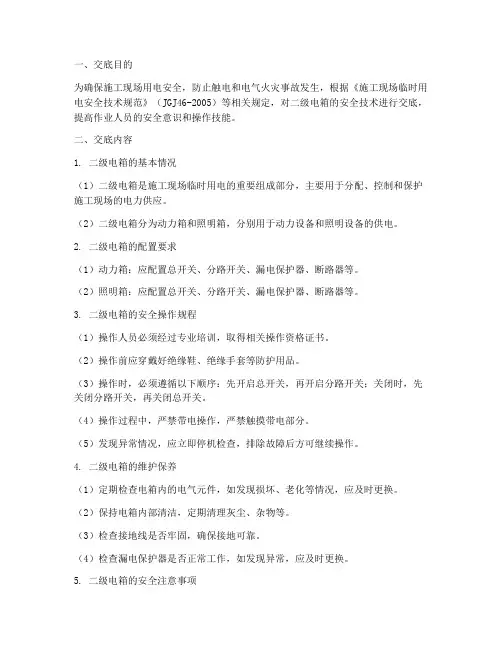

二级电箱安全技术交底模板
一、交底目的为确保施工现场用电安全，防止触电和电气火灾事故发生，根据《施工现场临时用电安全技术规范》（JGJ46-2005）等相关规定，对二级电箱的安全技术进行交底，提高作业人员的安全意识和操作技能。
二、交底内容1. 二级电箱的基本情况（1）二级电箱是施工现场临时用电的重要组成部分，主要用于分配、控制和保护施工现场的电力供应。
（2）二级电箱分为动力箱和照明箱，分别用于动力设备和照明设备的供电。
2. 二级电箱的配置要求（1）动力箱：应配置总开关、分路开关、漏电保护器、断路器等。
（2）照明箱：应配置总开关、分路开关、漏电保护器、断路器等。
3. 二级电箱的安全操作规程（1）操作人员必须经过专业培训，取得相关操作资格证书。
（2）操作前应穿戴好绝缘鞋、绝缘手套等防护用品。
（3）操作时，必须遵循以下顺序：先开启总开关，再开启分路开关；关闭时，先关闭分路开关，再关闭总开关。
（4）操作过程中，严禁带电操作，严禁触摸带电部分。
（5）发现异常情况，应立即停机检查，排除故障后方可继续操作。
4. 二级电箱的维护保养（1）定期检查电箱内的电气元件，如发现损坏、老化等情况，应及时更换。
（2）保持电箱内部清洁，定期清理灰尘、杂物等。
（3）检查接地线是否牢固，确保接地可靠。
（4）检查漏电保护器是否正常工作，如发现异常，应及时更换。
5. 二级电箱的安全注意事项（1）严禁非专业人员操作电箱。
（2）操作过程中，严禁他人靠近或触摸带电部分。
（3）定期对操作人员进行安全教育培训，提高安全意识。
（4）加强现场巡查，及时发现并消除安全隐患。
三、交底要求1. 作业人员应认真听取交底内容，确保理解掌握。
2. 作业人员应按照安全技术操作规程进行操作，严格遵守安全规章制度。
3. 作业人员应定期对二级电箱进行维护保养，确保其正常运行。
4. 作业人员应积极参与安全教育培训，提高自身安全意识和操作技能。
四、交底人：__________交底时间：__________备注：本交底模板仅供参考，具体交底内容应根据现场实际情况进行调整。
配电箱(盘)安装工艺安全技术交底精选全文完整版
暗装配电箱的固定：
根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰。不得在箱底板上抹灰。安装盘面要求平整，周边间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀。可编辑修精选全文完整版工程名称
交底部位
工程编号
日期
交底内容：
配电箱（盘）安装
1范围
本工艺标准适用于建筑电气配电箱（盘）安装工程。
2施工准备
2.1材料要求：
2.1.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
2.1.6其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2.2主要机具：
2.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
2.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
3.2.11照明配电箱（板）内的交流，直流或不同电压等级的电源，并具有明显标志。
3.2.12照明配电箱（板）不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱（板）应阻燃处理。

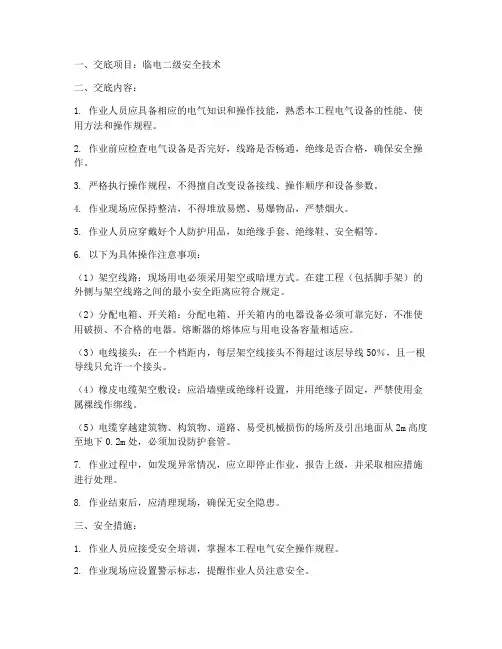

临电二级安全技术交底模板
一、交底项目：临电二级安全技术二、交底内容：1. 作业人员应具备相应的电气知识和操作技能，熟悉本工程电气设备的性能、使用方法和操作规程。
2. 作业前应检查电气设备是否完好，线路是否畅通，绝缘是否合格，确保安全操作。
3. 严格执行操作规程，不得擅自改变设备接线、操作顺序和设备参数。
4. 作业现场应保持整洁，不得堆放易燃、易爆物品，严禁烟火。
5. 作业人员应穿戴好个人防护用品，如绝缘手套、绝缘鞋、安全帽等。
6. 以下为具体操作注意事项：（1）架空线路：现场用电必须采用架空或暗埋方式。
在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离应符合规定。
（2）分配电箱、开关箱：分配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。
熔断器的熔体应与用电设备容量相适应。
（3）电线接头：在一个档距内，每层架空线接头不得超过该层导线50％，且一根导线只允许一个接头。
（4）橡皮电缆架空敷设：应沿墙壁或绝缘杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。
（5）电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。
7. 作业过程中，如发现异常情况，应立即停止作业，报告上级，并采取相应措施进行处理。
8. 作业结束后，应清理现场，确保无安全隐患。
三、安全措施：1. 作业人员应接受安全培训，掌握本工程电气安全操作规程。
2. 作业现场应设置警示标志，提醒作业人员注意安全。
3. 作业过程中，应配备必要的安全防护用品和应急救援设备。
4. 作业人员应遵守作业纪律，不得擅自离岗、脱岗。
5. 作业过程中，应加强现场巡查，及时发现并消除安全隐患。
四、检查执行情况：1. 作业人员应严格按照安全技术交底执行，确保作业安全。
2. 作业过程中，发现安全隐患，应立即整改。
3. 作业结束后，对作业现场进行复查，确保无安全隐患。
五、接受交底班组或员工签名：（此处由接受交底班组或员工签名确认）六、交底人：（此处由交底人签名确认）七、交底日期：（此处填写交底日期）注：本模板仅供参考，具体交底内容应根据实际工程情况调整。
配电箱工程安全技术交底模板
一、工程概况1. 工程名称：[配电箱工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 施工单位：[施工单位名称]5. 施工负责人：[施工负责人姓名]二、施工安全注意事项1. 施工人员必须经过专业培训，取得相关操作资格证书后方可上岗。
2. 施工现场必须设置明显的安全警示标志，提醒施工人员注意安全。
3. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
4. 施工现场应保持整洁，通道畅通，不得堆放杂物。
5. 施工人员应遵守操作规程，严禁违章作业。
三、配电箱安装要求1. 配电箱应安装在干燥、通风、无腐蚀性气体和蒸汽的场所。
2. 配电箱底边距地面高度应不低于1.2米，操作面宽度应不小于0.8米。
3. 配电箱的接地应可靠，接地电阻不大于4Ω。
4. 配电箱内电缆敷设应整齐、牢固，不得有接头，电缆应按规定敷设。
5. 配电箱内电器设备安装应牢固，接线正确，不得松动。
6. 配电箱内应设置漏电保护装置，漏电动作电流不大于30mA，动作时间不大于0.1秒。
四、施工安全技术措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
2. 施工现场应设置安全警示标志，提醒施工人员注意安全。
3. 施工人员应严格遵守操作规程，严禁违章作业。
4. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
5. 施工现场应保持整洁，通道畅通，不得堆放杂物。
6. 施工人员应熟悉施工图纸，了解工程概况，掌握施工技术要求。
7. 施工过程中应定期检查电气设备，确保其正常运行。
8. 施工过程中应加强现场管理，防止发生安全事故。
五、应急措施1. 发生触电事故时，立即切断电源，并立即进行现场急救。
2. 发生火灾事故时，立即报警，并采取有效措施进行灭火。
3. 发生高空坠落事故时，立即采取措施，防止事故扩大。
六、施工验收1. 施工单位应严格按照设计要求和技术规范进行施工。
2. 施工单位应确保工程质量，确保配电箱安全可靠。
二级(B)配电柜安装作业技术交底
三、电缆敷设
1、由配电室一级箱至二级箱电缆采用直接埋敷设，深度为0.7米，电缆周围铺设50mm厚的细砂，然后用红机砖作保护层，再回填细土夯实，电缆直埋上面每20米及转角处埋设电缆标志；
2、电缆与开关直接使用铜质套筒式接线端子压接牢固，电缆各相用相色带缠绕整齐，固定在配电箱腿支架上，排列整齐并标明用途及路别。
四、配电箱的安装固定
1、配电箱要求固定、稳定，箱腿与平台木板用螺丝固定，配电箱前后的操作通道保持1.2米距离，配电箱两侧距离为0.6米；
2、配电箱内门上有接线系统图，配电箱外门上设有编号及负责人。
六、安全注意事项
1、电工操作做到持证上岗，带好安全帽，穿戴好电工劳保用品，不得带电操作；
2、设监护人监护；
3、摇测绝缘电阻值及接地电阻值，二人操作，操作时严格执行操作规程，并作好摇测记录；
4、防护棚安装中，注意高空作业，周边人员安全交叉时防止上下坠物伤人。
交底人：
日期：年月日
被交底人：
日期：年月日
五、重复接地的做法
1、接地体选用∮50镀锌钢管，每根长度为2.5米，接地连线为40＊4镀锌匾钢，每三根为一组，一字形排列，间距5米，埋于自然地面负0.8米，连接采后用沥青做防腐处理；
2、重复接地的接地电阻小于等于10欧；
3、重复接地线必须与配电箱内的保护零线端子板采用镀锌螺丝连接可靠，再通过保护零线端子板分别引致各需保护设备设施。
4、配电箱金属部分有压接保护零线螺丝，连接可靠；
5、箱体防水防尘完好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.配电箱护栏上面加盖瓦楞铁防雨，与瓦楞铁上面（方）0.3米为防砸棚，材料选用厚50mm的木板江铺，周边用竹胶板封闭，并刷宝石蓝油漆，关且在正面做电符号标志，两侧设城建标志（严禁使用石棉瓦）；
3、签名处不够时，应将签到表附后。
安全技术交底表
表AQ-C1-5
编号
工程名称
北京环球影城主题公园配套建设（一期）项目城市大道
施工单位
北京城建集团有限责任有限公司
交底部位
二级(B)配电柜安装作业
工种
电工
安全技术交底内容：
一、安装FXB号箱为固定式配电箱：
1.按临时用电施工组织设计要求进行布置、设置；
2.检查配电箱内电器是否完好齐全,与系统布置是否相符；
交底部位
二级(B)配电柜安装作业
工种
电工
安全技术交底内容：
五、重复接地的做法：
1.接地体选用∮50镀锌钢管，每根长度为2.5米，接地连线为40*4镀锌匾钢，每三根为一组，一字形排列，间距5米，埋于自然地面负0.8米，连接采用焊接，搭接长度不小于连接体宽度的二倍以上，三面施焊，焊接后用沥青做防腐处理；
3.配电箱应装设端正、牢固，箱体的中心点与地面的垂直距离为1.4—1.6米，箱内电器固定整齐，箱体与箱架固定牢固，箱内工作零线与保护零线端子板分开安装，并有明显标志；
4.配电箱金属部分有压接保护零线螺丝，连接可靠；
5.箱体防水防尘完好。
二、配电箱防砸，防雨护栏及操作平台的做法：
1.操作平台用红机砖砌二四墙。高0.5米，外侧抹灰压光，并刷10cm宽的红白相间的油漆，上面铺设50mm厚的木板及绝缘垫作为操作平台；
2.重复接地的接地电阻小于等于10欧；
3.重复接地线必须与配电箱内的保护零线端子板采用镀锌螺丝连接可靠。再通过保护零线端子板分别引致各需保护设备设施。
六、安全注意事项：
1.电工操作做到持证上岗，带好安全帽，穿戴好电工劳保用品，不得带电操作；
2.设监护人监护；
3.摇测绝缘电阻值及接地电阻值，二人操作，操作时严格执行操作规程，并作好摇测记录；
四、配电箱的安装固定：
1.配电箱要求固定、稳定，箱腿与平台木板用螺丝固定，配电箱前后的操作通道保持1.2米距离，配电箱两侧距离为0.6米；
2.配电箱内门上有接线系统图，配电箱外门上设有编号及负责人。
安全技术交底表
表AQ-C1-5
编号
工程名称
北京新机场口岸非现场设施-边检项目
施工单位
北京城建集团有限责任有限公司
4.防护棚安装中，注意高空作业，周边人员安全交叉时防止上下坠物伤人。
针对性交底：
1、禁止酒后作业。工作中不准打闹、开玩笑；2、必须电工作业，持证上岗，配备好绝缘用品。
交底人
职务
专职安全员监督签字接收交底源自位负责人职务交底时间
接受交底作业人员签名
注：1、项目对操作人员进行安全技术交底时填写此表；
2、本表由总承包单位或专业承包单位工程技术人员填写，交底人、接收交底人、专职安全员各存一份。
三、电缆敷设：
1.由配电室一级箱至二级箱电缆采用直接埋敷设，深度为0.7米，电缆周围铺设50mm厚的细纱，然后用红机砖作保护层，再回填细土夯实，电缆直埋上面每20米及转角处埋设电缆标志；
2.电缆与开关直接使用铜质套筒式接线端子压接牢固，电缆各相用相色带缠绕整齐，固定在配电箱腿支架上，排列整齐并表明用途及路别。
