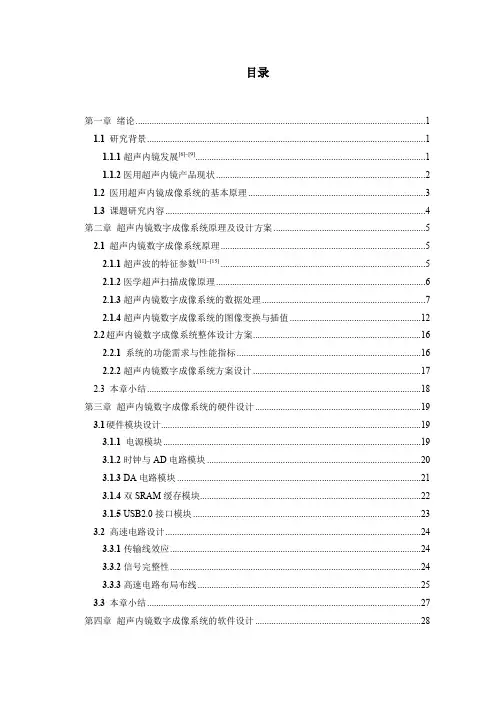

目录第一章绪论 (1)1.1 研究背景 (1)1.1.1超声内镜发展[6]~[9] (1)1.1.2医用超声内镜产品现状 (2)1.2医用超声内镜成像系统的基本原理 (3)1.3课题研究内容 (4)第二章超声内镜数字成像系统原理及设计方案 (5)2.1 超声内镜数字成像系统原理 (5)2.1.1超声波的特征参数[11]~[15] (5)2.1.2医学超声扫描成像原理 (6)2.1.3超声内镜数字成像系统的数据处理 (7)2.1.4超声内镜数字成像系统的图像变换与插值 (12)2.2超声内镜数字成像系统整体设计方案 (16)2.2.1 系统的功能需求与性能指标 (16)2.2.2超声内镜数字成像系统方案设计 (17)2.3 本章小结 (18)第三章超声内镜数字成像系统的硬件设计 (19)3.1硬件模块设计 (19)3.1.1电源模块 (19)3.1.2时钟与AD电路模块 (20)3.1.3DA电路模块 (21)3.1.4双SRAM缓存模块 (22)3.1.5USB2.0接口模块 (23)3.2 高速电路设计 (24)3.3.1传输线效应 (24)3.3.2信号完整性 (24)3.3.3高速电路布局布线 (25)3.3本章小结 (27)第四章超声内镜数字成像系统的软件设计 (28)4.1数字成像系统程序设计 (28)4.1.1 FPGA设计流程 (28)4.1.2系统整体时序分析 (29)4.1.3程序模块化划分 (30)4.1.4读写SRAM状态机设计与仿真 (31)4.1.5兼容多种探头的数据处理流程设计 (34)4.1.6CORDIC算法流程 (35)4.1.7增益补偿程序设计 (37)4.2USB2.0程序设计与驱动生成 (37)4.2.1USB2.0通讯协议设计 (37)4.2.2USB2.0固件程序设计与测试 (38)4.2.1 USB2.0固件驱动的生成 (39)4.2.2 USB2.0驱动加载过程与通信接口介绍 (42)4.3本章小结 (46)第五章超声内镜数字成像系统调试与实验 (47)5.1多探头数据处理切换实验 (47)5.2 CORDIC与插值算法成像实验 (48)5.3分段增益补偿调试 (50)5.4超声内镜数字成像系统成像实验 (51)5.4.1实验系统平台搭建 (51)5.4.2旁瓣抑制算法实验结果 (52)5.5本章小结 (53)第六章总结与展望 (54)6.1完成工作总结 (54)6.2进一步工作展望 (54)参考文献 (55)发表论文和参加科研情况说明 (59)致谢 (60)第一章绪论在我国, 胃癌在由恶性肿瘤引起的死亡原因中居首位，且占到世界上胃癌总发病人数的47%，其诊断与治疗在世界上也一直是肿瘤领域的研究热点[1][2]。
医学影像学的数字成像
医学影像学的数字成像数字成像在医学影像学领域中起着重要的作用。
它通过数字技术将医学图像转化为数字形式，并借助计算机进行存储、处理和分析。
数字成像的发展既提高了医学影像的质量和可靠性，又为医生提供了更多的诊断和治疗手段。
本文将重点介绍医学影像学的数字成像技术及其在临床实践中的应用。
一、数字成像技术的发展历程数字成像技术经历了长期的发展过程。
最早的医学影像学检查方法是常规的X射线检查，然而，由于X射线图像质量不高且无法准确测量，这种方法的应用受到了限制。
20世纪70年代，计算机断层扫描（CT）技术的发展促进了数字成像技术的进一步研究。
1980年代，磁共振成像（MRI）和正电子发射断层扫描（PET）等新的成像技术的出现为数字成像技术的发展提供了更多的可能性。
随着计算机处理能力的提高和数字成像技术的不断创新，如今医学影像学的数字成像技术已经成为临床诊疗不可或缺的一部分。
二、数字成像技术的原理和类型数字成像技术主要包括计算机断层扫描（CT）、磁共振成像（MRI）、正电子发射断层扫描（PET）、超声成像和核医学影像等。
这些成像技术都是借助于不同的物理原理实现对人体内部结构和功能的非侵入性检测。
每种成像技术都有其特定的优点和局限性，医生需要根据患者的具体情况选择合适的成像技术。
三、数字成像技术在临床实践中的应用1. 诊断与治疗数字成像技术在医学影像学的临床应用中起到了至关重要的作用。
医生可以通过观察和分析数字成像图像来诊断和评估疾病的发展和治疗效果。
例如，在CT扫描中，医生可以通过观察不同组织的密度变化来诊断肿瘤等疾病。
而MRI则可以更好地展示人体软组织和脑部结构，使医生能够更准确地诊断和治疗患者。
2. 指导手术和介入治疗数字成像技术还可以用于指导手术过程和介入治疗。
例如，医生可以使用CT或MRI图像来制定手术方案，并在手术过程中进行实时引导，使手术更加安全和精确。
此外，通过将数字成像技术与导航系统结合使用，医生可以在介入治疗过程中更好地观察患者内部结构，对病变进行准确定位和治疗。
简述数字成像的原理及应用
简述数字成像的原理及应用1. 原理概述数字成像是一种利用数字技术处理图像的方法，通过将图像转化为离散的数字表示，实现图像的存储、传输、处理和显示。
数字成像的原理主要包括以下几个步骤：1.图像采集：使用光学传感器等设备将场景中的光变换成电信号，将连续的光信号转化为离散的数字信号。
2.数字化：将模拟信号经过采样、量化和编码等处理，将连续的模拟信号转化为离散的数字信号。
采样表示在时间和空间上对信号进行离散的取样，量化表示将每个样本的幅值量化为离散的数值，编码表示将量化后的数值用二进制表示。
3.图像处理：利用数字信号处理的方法对图像进行增强、滤波、分割、特征提取等处理，以改善图像质量或提取需要的信息。
4.图像显示：将经过处理的数字图像转化为可视的图像形式，通过显示器等设备将图像呈现给用户。
2. 数字成像的应用数字成像技术在现代社会中得到了广泛的应用，以下是几个常见领域的应用示例：医学影像学•CT扫描：数字成像技术可将人体内部的断面图像转化为数字信号，通过计算机进行重建和显示，用于检测疾病、观察人体解剖结构等。
•MRI：数字成像技术可将人体内部的多维图像转化为数字信号，通过计算机进行处理和显示，用于观察人体组织的结构、功能和病变情况。
数字摄影与视频•数码相机：数字成像技术实现了传统摄影方式的数字化，利用光学传感器将物体反射的光线转化为数字信号，通过处理和存储，将图像以数字形式保存。
•数字视频摄像机：数字成像技术可将连续的视频信号采样、量化、编码转化为数字信号，实现高清视频的存储和传输。
计算机视觉•图像识别：数字成像技术可对图像进行特征提取和模式匹配，通过计算机算法实现对图像中物体的识别、分类和定位。
•视频监控：数字成像技术可实现对图像的实时采集、处理、传输和显示，用于安防领域的视频监控。
虚拟现实与增强现实•虚拟现实：数字成像技术结合计算机图形学和仿真技术，通过数字图像的显示和交互技术，模拟出虚拟的三维环境，使用户产生身临其境的感觉。
数字成像系统【117410】CMOS image sensor基础
波长
感光过程
• 充电----reset
N P vd
e
• 感光
N P ΔV
• 放电
N P Δ Q = Ne x e x QE Q=VxC ΔV = ΔQ/C
V
读取过程
E->V
Analog Gain
ADC
Total_time = reset_time+exposure_time+readout_time
Crosstalk 对 noise的影响
R‘ =a11×R + a12xG+a13xB
加模型的噪声计算： ADD（N1,N2) =(N1^2+N2^2) ^0.5
N‘ =(a11×R)^2 + (a12xG)^2+(a13xB)^2 负的系数越大SNR越低
/Publications/Papers/2015%20JOS AA%20Color%20Filters.pdf
4.41E-19焦耳
Color filter
E=hc/ λ Total_Power = sum_of (all photons) QE = 1/3 in this case
e
与量子效率QE有关的几个重要概念
• QE是衡量某个颜色通道某个频率/波长的光子转换成电子的效率 • IR cutter----cut near IR QE • Crosstalk • Sensitivity 感光度=QE X Pixel_Size
Full Well
Reset
曝光
读取
时间轴
Sensor动态范围
ee ee ee ee
PCB
1：Full well Capacity 2：Dark Current 3：Fill Factor
数码相机成像系统的规格和原理

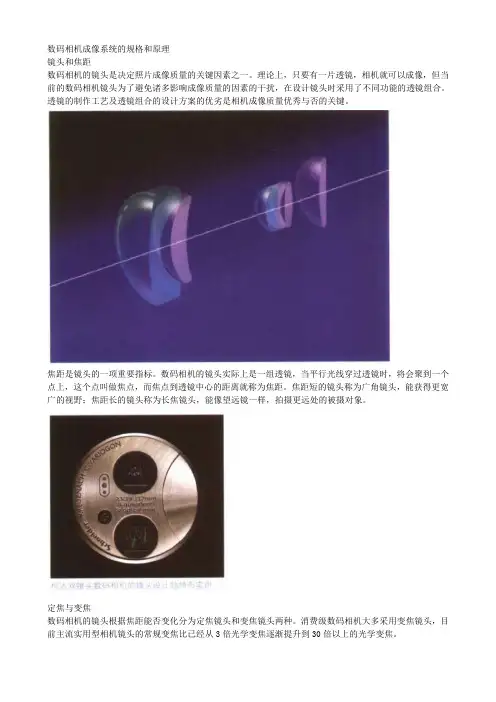

数码相机成像系统的规格和原理镜头和焦距数码相机的镜头是决定照片成像质量的关键因素之一。
理论上，只要有一片透镜，相机就可以成像，但当前的数码相机镜头为了避免诸多影响成像质量的因素的干扰，在设计镜头时采用了不同功能的透镜组合。
透镜的制作工艺及透镜组合的设计方案的优劣是相机成像质量优秀与否的关键。
焦距是镜头的一项重要指标。
数码相机的镜头实际上是一组透镜，当平行光线穿过透镜时，将会聚到一个点上，这个点叫做焦点，而焦点到透镜中心的距离就称为焦距。
焦距短的镜头称为广角镜头，能获得更宽广的视野；焦距长的镜头称为长焦镜头，能像望远镜一样，拍摄更远处的被摄对象。
定焦与变焦数码相机的镜头根据焦距能否变化分为定焦镜头和变焦镜头两种。
消费级数码相机大多采用变焦镜头，目前主流实用型相机镜头的常规变焦比已经从3倍光学变焦逐渐提升到30倍以上的光学变焦。
在专业领域，数码单反相机配备了庞大的镜头群，定焦镜头是其重要的组成部分。
定焦镜头的成像素质相比变焦镜头更为优秀，镜头的畸变更小，这符合高端摄影师的要求。
但定焦头在拍摄时的方便程度难以和变焦镜头相比，影友们在选购时要权衡考虑。
特殊功能镜头镜头根据焦距段的变化和特殊用途，有很多分类方法，按特殊用途可分为微距镜头、鱼眼镜头、移轴镜头等。
微距镜头可以在很近的距离内拍摄体积小巧的物体，常用于拍摄昆虫、花草、静物等题材。
消费级数码相机一般都带有微距模式，启用此功能后，普通镜头也可以发挥出微距镜头的威力。
鱼眼镜头其实是一种超广角镜头，不同于一般广角镜头的是，它人画面产生极其夸张的变形效果，使照片带有极强的趣味性和视觉冲击力。
对焦机构拍摄对象和镜头的距离有远近之分，要想让影像通过镜头后在固定位置呈现清晰的影像，相机就需要进行对焦操作。
传统相机的对焦操作是改变胶片和镜片之间的距离，如果这个过程由相机完成，称为自动对焦，如果这个过程由人工完成，则称为手动对焦。
数码相机的对焦方式与传统相机的对焦方式没有本质上的区别，只是相机内成像的部分由胶片变为了感光元件而已。
数码成像技术的原理与应用

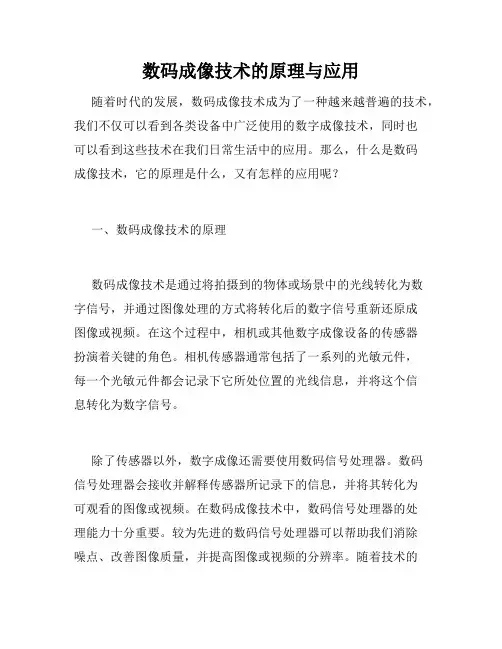

数码成像技术的原理与应用随着时代的发展，数码成像技术成为了一种越来越普遍的技术，我们不仅可以看到各类设备中广泛使用的数字成像技术，同时也可以看到这些技术在我们日常生活中的应用。
