城市给水系统..
给水排水系统分类与组成
给水排水系统分类与组成一、城市给水系统分类与组成1.城市给水系统的分类1)按水源种类划分按水源种类可将城市给水系统划分为以地下水为水源的给水系统和以地表水为水源的给水系统。
2)按供水方式划分按供水方式可将城市给水系统划分为重力给水系统、多水源给水系统、分质给水系统、分压给水系统、循环给水系统和循序给水系统。
3)按使用目的划分按使用目的可将城市给水系统划分为生活给水系统、生产给水系统和消防给水系统。
2.城市给水系统的组成城市给水系统是维持城市正常运作的必要条件，通常由下列工程设施组成。
1)取水构筑物取水构筑物是指用以从地表水源或地下水源取得满足要求的原水，并输往水厂的工程设施。
其可分为地下水取水构筑物和地表水取水构筑物。
(1)地下水取水构筑物。
地下水取水构筑物主要有管井、大口井、辐射井和渗渠几种形式。
(2)地表水取水构筑物。
地表水取水构筑物有固定式和移动式两种，在修建构筑物时，应根据不同的需求和河流的地质水文条件合理选择取水构筑物的位置和形式，它将直接影响取水的水质、水量和取水的安全、施工、运行等各个方面。
2)水处理构筑物水处理构筑物是指用以对原水进行水质处理使水质达到生活饮用或工业生产所需要的水质标准的工程设施，常用的处理方法有沉淀、过滤、消毒等。
处理构筑物主要有过滤池、澄清池、化验室、加药间等原水处理系统设备。
水处理构筑物常集中布置在水厂内。
3)泵站泵站是指用以将所需水量提升到要求高度的工程设施。
按泵站在给水系统中所起的作用，可分为以下几类。
(1)一级泵站。
一级泵站直接从水源取水，并将水输送到净水构筑物，或者直接输送到配水管网、水塔、水池等构筑物中。
(2)二级泵站。
二级泵站通常设在净水厂内，自清水池中取净化了的水，加压后通过管网向用户供水。
(3)加压泵站。
加压泵站用于升高输水管中或管网中的压力，自一段管网或调节水池中吸水压入下一段输水管或管网，以便提高水压来满足用户的需要。
4)输水管(渠)和管网(1)输水管(渠)。
给水系统的常见类型及特点分析
给水系统的常见类型及特点分析一、直接供水系统直接供水系统是指将自来水直接供给用户使用，不经过任何处理或储存。
这种类型的给水系统常见于城市市区或高楼建筑，并具有以下特点：1. 高效便利：直接供水系统无需储存设备，将自来水直接引入用户房间，使用方便且供水量稳定。
2. 水质多变：由于经过长距离传输，直接供水系统的水质易受到外界因素影响，质量可能有所波动。
3. 安全性较低：直接供水系统无储存设备或处理工艺，如水源受到污染，则有可能直接影响用户的用水质量。
4. 维护成本较低：由于无需投资大规模水处理设备和储存设施，直接供水系统的维护成本相对较低。
二、间接供水系统间接供水系统是指将自来水通过储存设备和处理工艺后再供给用户使用。
这种类型的给水系统常见于住宅小区或商业建筑，具有以下特点：1. 水质稳定：间接供水系统通过储存设备和处理工艺，可以对自来水进行过滤、消毒等处理工序，从而保持供水质量稳定。
2. 安全可靠：储存设备如水箱能够提供一定的备用供水量，可以应对突发的供水中断或水压不稳的情况，保障用户的正常用水。
3. 维护成本较高：间接供水系统需要定期对储存设备和处理工艺进行维护和保养，维修成本较高。
4. 水量控制：通过储存设备的调整和处理工序的控制，间接供水系统可以根据需求合理调控供水量，提高供水的灵活性。
三、循环供水系统循环供水系统是指通过管网将用户用水回收再利用的系统。
这种类型的给水系统常见于大型商业建筑或工业园区，并具有以下特点：1. 节约用水：循环供水系统通过回收利用用户的废水，经过适当处理后再供给其他用户，实现了对水资源的高效利用。
2. 环保可持续：循环供水系统能够减少废水的排放和对自然水资源的依赖，有利于环境保护和可持续发展。
3. 技术要求高：循环供水系统需要配备较为复杂的水处理设备，对运维和技术要求较高。
4. 成本较高：循环供水系统的建设和运行成本较高，需要投入大量的设备和人力资源。
综上所述，直接供水系统便捷高效，适用于城市市区或高楼建筑；间接供水系统安全可靠，适用于住宅小区或商业建筑；循环供水系统节约用水，适用于大型商业建筑或工业园区。

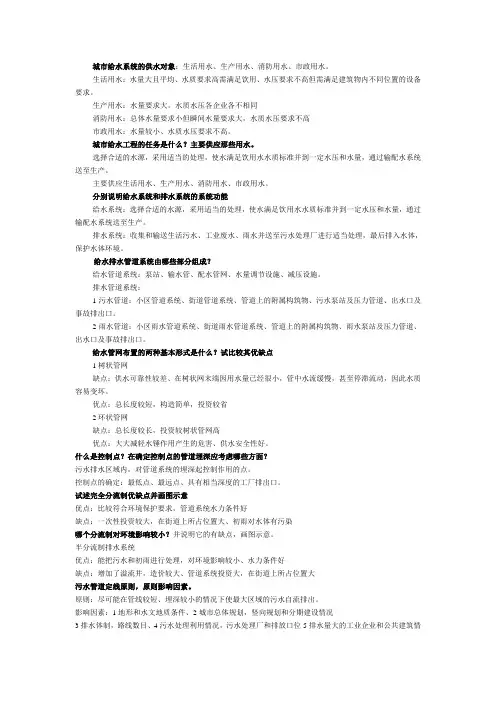

城市给水系统的供水对象
城市给水系统的供水对象：生活用水、生产用水、消防用水、市政用水。
生活用水：水量大且平均、水质要求高需满足饮用、水压要求不高但需满足建筑物内不同位置的设备要求。
生产用水：水量要求大。
水质水压各企业各不相同消防用水：总体水量要求小但瞬间水量要求大，水质水压要求不高市政用水：水量较小、水质水压要求不高。
城市给水工程的任务是什么？主要供应那些用水。
选择合适的水源，采用适当的处理，使水满足饮用水水质标准并到一定水压和水量，通过输配水系统送至生产。
主要供应生活用水、生产用水、消防用水、市政用水。
分别说明给水系统和排水系统的系统功能给水系统：选择合适的水源，采用适当的处理，使水满足饮用水水质标准并到一定水压和水量，通过输配水系统送至生产。
排水系统：收集和输送生活污水、工业废水、雨水并送至污水处理厂进行适当处理，最后排入水体，保护水体环境。
给水排水管道系统由哪些部分组成？给水管道系统：泵站、输水管、配水管网、水量调节设施、减压设施。
排水管道系统：1污水管道：小区管道系统、街道管道系统、管道上的附属构筑物、污水泵站及压力管道、出水口及事故排出口。
2雨水管道：小区雨水管道系统、街道雨水管道系统、管道上的附属构筑物、雨水泵站及压力管道、出水口及事故排出口。
给水管网布置的两种基本形式是什么？试比较其优缺点1树状管网缺点：供水可靠性较差、在树状网末端因用水量已经很小，管中水流缓慢，甚至停滞流动，因此水质容易变坏。
优点：总长度较短，构造简单，投资较省2环状管网缺点：总长度较长，投资较树状管网高优点：大大减轻水锤作用产生的危害、供水安全性好。
什么是控制点？在确定控制点的管道埋深应考虑哪些方面？污水排水区域内，对管道系统的埋深起控制作用的点。
控制点的确定：最低点、最远点、具有相当深度的工厂排出口。
试述完全分流制优缺点并画图示意优点：比较符合环境保护要求，管道系统水力条件好缺点：一次性投资较大，在街道上所占位置大、初雨对水体有污染哪个分流制对环境影响较小？并说明它的有缺点，画图示意。

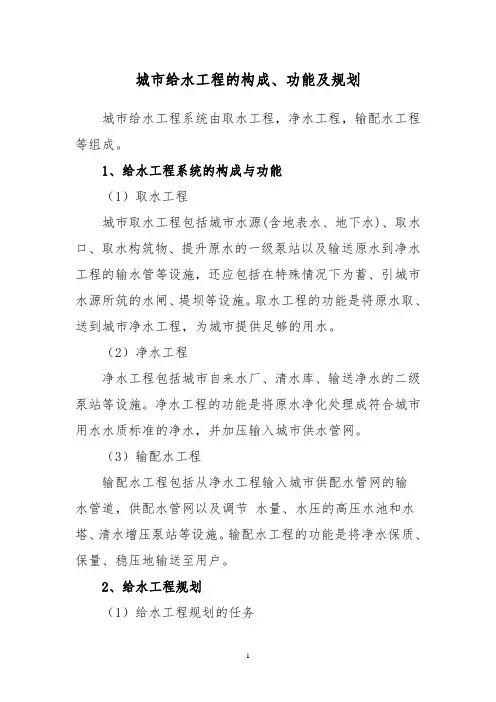

城市给水工程的构成
城市给水工程的构成、功能及规划
城市给水工程系统由取水工程，净水工程，输配水工程等组成。
1、给水工程系统的构成与功能
（1）取水工程
城市取水工程包括城市水源(含地表水、地下水)、取水口、取水构筑物、提升原水的一级泵站以及输送原水到净水工程的输水管等设施，还应包括在特殊情况下为蓄、引城市水源所筑的水闸、堤坝等设施。
取水工程的功能是将原水取、送到城市净水工程，为城市提供足够的用水。
（2）净水工程
净水工程包括城市自来水厂、清水库、输送净水的二级泵站等设施。
净水工程的功能是将原水净化处理成符合城市用水水质标准的净水，并加压输入城市供水管网。
（3）输配水工程
输配水工程包括从净水工程输入城市供配水管网的输
水管道，供配水管网以及调节水量、水压的高压水池和水塔、清水增压泵站等设施。
输配水工程的功能是将净水保质、保量、稳压地输送至用户。
2、给水工程规划
（1）给水工程规划的任务
根据城市和区域水资源的状况，最大限度地保护和合理利用水资源，合理选择水源，进行城市水源规划和水资源利用平衡工作；确定城市用水标准，预测城市用水量；确定城市自来水厂等给水设施的规模、容量；布置给水设施和各级给水管网系统，满足用户对水质、水量、水压等要求，制定水源和水资源的保护措施。
（2）给水工程规划的主要内容
确定用水量标准，估算生产、生活、市政用水总量；保障水资源供需平衡，选择水源地；确定供水能力、取水方式、净水方案、水厂制水能力、输水管网及配水干管布置、加压站位置和数量以及水源地保护措施。
项目1 城市给排水系统组成与布置
项目1 城市给排水系统组成与布置单元1 城市给水系统组成与布置学习前导入：本单元主要介绍城市给水系统的任务与组成，包括取水、净水、输配水工程设施；城市给水系统的分类与形式（统一、分系统）；给水管网的布置原则与影响因素，给水管网布置的基本形式（树状、环状）；输水管与配水管网定线与布置的原则与要求等。
1.城市给水系统的任务及组成给水系统是由保证城镇、工矿企业等用水的各项构筑物的输配水管网组成的系统。
给水工程的任务是从水源取水，按照用户对水质的要求进行处理，再将净化后的水输送到用水区，并向用户配水，供应各类建筑所需的生活、生产和消防等用水。
给水系统需满足以下三项要求：①水量，向指定的用水地点及时可靠地提供满足用户需求的用水量；②水质，向指定用水地点和用户供给符合质量要求的水；③水压，为用户提供符合标准的用水压力，使用户在任何时间都能取得充足的水量。
给水系统一般由取水、净水和输配水工程设施构成。
1.1取水工程设施取水工程设施包括取水构筑物（包括地表水取水构筑物和地下水取水构筑物）和一级泵站，其作用是从选定的水源，抽取原水，加压后送入水处理构筑物。
1.2净水工程设施净水工程设施包括水处理构筑物和清水池。
水处理构筑物的作用是根据原水水质和用户对水质的要求，将原水适当加以处理，以满足用户对水质的要求。
水处理的方法有沉淀、过滤、消毒等。
清水池的作用是贮存和调节一、二级泵站抽水量之间的差额水量。
水处理构筑物和清水池常集中布置在自来水厂内。
1.3输配水工程设施输配水工程设施包括二级泵站、输水管、配水管网、水塔和高地水池等。
二级泵站将管网所需水量提升到要求的高度，以便进行输送。
输水管包括将原水送至水厂的原水输水管和将净化后的水送到配水管网的清水输水管，其特点是沿线无流量。
配水管网则是将清水输水管送来的水送到各个用水区的全部管道。
水塔和高地水池等调节构筑物设在输配水管网中，用以贮存和调节二级泵站送水量与用户用水量之间的差值。
第一章 城市给水管道系统
大河流域文明
内江城市
水的人工循环利用：是从天然水体中取水，经适当处理，水质满足用户的用水 标准后在生产、生活中使用，使用过的水变成了污水或废水，经过处理，水质达 到排放标准后，再排回天然水体的过程。
水体人工循环示意图
给水系统的概念
给水系统是指保证城市、工矿企业等用水的各项构筑物和 输配水管网组成的系统。
消防用水：是指火灾发生时，扑灭火灾所用的水。 浇洒道路用水：是指城市为降尘、降燥和冲洗道路所用的水。 浇洒绿地用水：是指为满足城市的绿化隔离带、绿地及街 心花园中植物的生长需求所用的水。
以上各种用水中，对水的要求均包括水质、水量和水压三 个方面。
2.给水系统的四种不同分类方法：
按使用目的：生活给水系统、生产给水系统、消防给水系统。 按服务范围：区域给水系统、城镇给水系统、小区（或厂区） 给水系统、建筑给水系统。 按供水方式：重力水给水系统、压力水给水系统、重力水系 统和压力水系统并用的给水系统。 按水源种类：地表水源给水系统、地下水源给水系统。（常 用）
城市规划的 影响
水源的 影响
因地形高差较大或输水距离较长而分区，又有串联分区和并联分区 两类：采用串联分区，设泵站加压（或减压措施）从某一区取水，向另 一区供水；采用并联分区，不同压力要求的区域有不同泵站供水。 大型管网系统可能既有串联分区又有并联分区，以便更加节约能量。
河流
并联分区给水管网系统 a-高区；b-低区；1-净水厂；2-水塔；
多水源给水系统示意图 1-地表水水源；2-地下水水源；3-水塔；4-给水管网
河流
2）分系统给水系统：
（1）分区给水系统：
城镇地形较平坦，功能分区较明显或自然分隔而分区。如城镇被河流分隔 ，两岸工业和居民用水分别供给，自成给水系统，随着城镇发展，再考虑将管 网相互沟通，成为多水源给水系统。
城市给水系统(1)
城市给水系统(1)
城市给水系统
城市给水系统是指由水源、水库、取水泵站、水处理厂、输配水管网、终端水厂等构成的系统，目的是为城市居民提供清洁、安全、稳定的
饮用水。
1. 水源
城市给水系统的水源通常来源于河流、湖泊、地下水等。
为确保水质
达到国家规定的标准，需要对水源进行定期检测，并采用适当的治理
手段，如建设水源保护区、净水设施等。
2. 水库和取水泵站
水库是为了储存水源并控制水流，使得水源可持续提供被城市居民使用。
取水泵站则是将水源从水库中引入处理厂，为后续的净化处理提
供必要的量。
3. 水处理厂
在水处理厂内，需要采用适当的物理、化学、生物等方法将水源净化，去除有害物质、细菌、病毒等，同时加入必要的药剂，以达到消毒杀菌，保证饮用水质量的要求。
4. 输配水管网
输配水管网必须具有合理的布局，覆盖城市各区域，以保证每个居民
家庭能够得到稳定的供水。
管网的建设需要考虑地下管网的建设、管
材选材、管理维护等问题。
5. 终端水厂
终端水厂是指将经过水管网输配到居民家中的自来水进行二次净化和
消毒，保障水质更好。
终端水厂的建设主要考虑水质安全和净化效率。
维护城市水源和给水系统的规范化、科学化管理是提高城市居民饮用
水质量的基础。
需要强化各层级管理的责任，加强水源保护区的建设，改善水处理技术和设备，完善检测跟踪系统，加强对管网的维修和管
理以及宣传普及水质安全知识等措施，全方位守护城市居民的饮用水质。
城市给水系统1
6 城市给水系统6．1 布局6．1．1 城市给水系统一般由水源地(取水)、水厂(水质处理)、输水、配水管网及加压泵站等组成，在满足城市用水各项要求的前提下，合理的给水系统布局对减少基建投资、降低运行费用、提高供水安全性、提升城市抗灾能力等方面极为重要。
规划中应重视结合城市的实际情况，充分利用有利的条件进行给水系统的合理布局。
6．1．3 一些城市的自备水源存在有其历史的原因并难以完全取消，在这种情况下，应避免公共给水系统把所有的用水全部包括，造成重复建设。
对于以生活用水为主的自备水源，应由公共给水系统供水以确保水质符合要求。
6．1．4 分区给水有利于均衡管网压力，降低管网漏损和缩短水力停留时间。
一般情况下供水区地形高差大且界线明确宜于分区时，可采用并联分压系统；供水区呈狭长带形，宜采用串联分压系统；大、中城市宜采用分区加压系统。
分区供水的规模和范围，应满足分区管网的水压均衡和水质稳定。
各分区之间应有适当联系，以保证供水可靠和调度灵活。
6．1．5 本条提出了城市在一定条件下可采用分质给水系统。
包括：将原水分别经过不同处理后供给对水质要求不同的用户；分设城市生活用水和污水再生利用系统，将处理后达到水质要求的再生水供给相应的用户；也可采用将不同的水源分别处理后供给相应用户。
6．1．6 当城市有多个水源可供利用时，多点向城市供水可减少配水管网投资，降低水厂水压。
同时，通过多水源之间的相互调度调配，还能提高供水安全性。
因此应采用多水源给水系统。
6．1．7 水厂的取、送水泵房的耗电量较大，要节约给水工程的能耗，往往首先从取、送水泵站着手。
当城市有可供利用的地形时，可考虑重力输配水系统，以便充分利用水源势能，达到节约输配水能耗，减少管网投资，降低水厂运行成本的目的。
6．1．8 城市规划通常是在城市现状基础上进行的，给水工程规划必须对城市现有水源的状况、给水设施能力、净水工艺流程、管网布置以及现有给水设施是否有扩建可能等情况有充分了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
2018/8/1
（一）江河取水构筑物位置的选择
选择江河取水构筑物位置时，应考虑以下基本要求： 1．设在水质较好地点 2．具有稳定河床和河岸，靠近主流，有足够的水深 3．具有良好的地质、地形及施工条件 4．靠近主要用水地区 5．应注意河流上的人工构筑物或天然障碍物 6．避免冰凌的影响 7．应与河流的综合利用相适应
6
2018/8/1
二、给水水源选择及水源的合理利用
正确地选择给水水源，必须根据供水对象对水质、水量的要 求，对所在地区的水资源状况进行认真的勘察、研究。选择 给水水源的一般原则有以下几方面： 1. 所选水源应当水质良好，水量充沛，便于防护。 2. 符合卫生要求的地下水，应优先作为用水水源 3. 合理开采和利用水源至关重要。 4. “蓄淡避咸”措施的采用。 5. 在一个地区或城市，两种水源的开采和利用有时是 相铺相成的。 6. 人工回灌地下水是合理开采和利用地下水源的措施之一。
9
2018/8/1
（二）江河固定式取水构筑物
1.岸边式取水构筑物 （1）合建式岸边取水构筑物； （2）分建式岸边取水构筑物 2.河床式取水构筑物 (1)自流管取水；(2)虹吸管取水； (3)水泵直接吸水；(4)桥墩式取水 3．斗槽式取水构筑物 4．江河固定式取水构筑物的施工方法 (1)大开槽施工法；(2)围堰施工法；(3)沉井施工法； (4)浮运下沉法；(5)气压沉箱法
2018/8/1
3
第一节 城市供水水源及取水工程
一、给水水源分类及其特点 二、给水水源选择及水源的合理利用 三、地表水取水构筑物 四、地下水取水构筑物
4
2018/8/1
一、给水水源分类及其特点
给水水源可分为两大类:地下水源和地表水源。地下 水源包括潜水(无压地下水）、自流水（承压地下水） 和泉水：地表水源包括江河、湖泊、水库和海水。 地下水具有水质澄清、水温稳定、分布面广等特点， 但部分地区的地下水矿化度和硬度较高。 地表水源在大部分地区流量均较大，具有浑浊较高 （特别是汛期），水温变幅大，有机物和细菌含量高， 有时还有较高的色度，且易受到污染的特点。地表水 还具有径流量大，矿化度和硬度低，含铁锰量等较低 的优点，而且其水质水量有明显的季节性。
5ห้องสมุดไป่ตู้
2018/8/1
一、给水水源分类及其特点
采用地下水源具有的优点： 1、取水条件及取水构筑物构造简单，便于施工和运行管理； 2、通常地下水无需澄清处理。当水质不符合要求时，水处理工艺 比地表水简单，故处理构筑物投资和运行费用也较省； 3、便于靠近用户建立水源，从而降低给水系统（特别是输水管和 管网）的投资，节省了输水运行费用，同时也提高给水系统的安 全可靠性； 4、便于分期修建； 5、便于建立卫生防护区。 但是，开发地下水源的勘察工作量很大。对于规模较大的地下水 取水工程需要较长的时间进行水文地质勘察。
第二章 城市给水系统
4学时
1
2018/8/1
第二章 城市给水系统
第一节 第二节 第三节
城市供水水源及取水工程 城市给水系统的规划布置 城市自来水厂水处理工艺及 水厂设计（自学）
2
2018/8/1
概述
城市给水系统是保证城市、工矿企业等用水的各项构 筑物和输配水管网组成的系统。根据系统的性质，可 分类如下： 1.按水源种类，分为地表水（江河、湖泊、蓄水库、 海洋等）和地下水（浅层地下水、深层地下水、泉水 等）给水系统； 2.按供水方式，分为自流系统（重力供水）、水泵 供水系统（压力供水）和混合供水系统； 3.按使用目的，分为生活用水、生产给水和消防给 水系统； 4.按服务对象，分为城市给水和工业城市给水系统； 在工业给水中，又分为循环系统和复用系统。
10
2018/8/1
合建式岸边取水构筑物
图2-19 合建式岸边取水构筑物 1－进水间；2－进水室；3－吸水室；4－进水孔 5－格栅；6－格网；7－泵房；8－阀门井
11
2018/8/1
分建式岸边取水构筑物
图2-22 分建式岸边取水构筑物 1－进水间；2－引桥；3－泵房
12
2018/8/1
自流管取水构筑物
2018/8/1
19
（三）江河移动式取水构筑物
1．浮船式取水构筑物 (1)浮船取水位置选择 (2)浮船与水泵布置 (3)浮船的平衡与稳定 (4)联络管和输水管 ①阶梯式连接 ②摇臂式连接 ③输水管 2．缆车式取水构筑物
15
图2-25 虹吸管取水构筑物 1－取水头部；2－虹吸管；3－集水井；4－泵房；
2018/8/1
水泵直接吸水式取水构筑物
图2-26 直接吸水式取水构筑物 1－取水头部；2－水泵吸水管；3－泵房
16
2018/8/1
桥墩式取水构筑物
17
图2-27 桥墩式取水构筑物 1－进水间；2－进水孔；3－泵房；4－引桥
13
图2-23 自流管取水构筑物（集水间与泵房合建） 1－取水头部；2－自流管；3－集水间；4－泵房；5－进水孔； 6－阀门井
2018/8/1
自流管取水构筑物
图2-24 自流管取水构筑物（集水间与泵房分建） 1－取水头部； 2－自流管； 3－集水间； 4－泵房
14
2018/8/1
虹吸管取水构筑物
2018/8/1
斗槽式取水构筑物
图2-28 斗槽式取水构筑物 （a）顺流式斗槽；（b）逆流式斗槽；（c）双流式斗槽
18
2018/8/1
（二）江河固定式取水构筑物
在对取水构筑物行使选择时，应根据取水量和水质要 求，结合河床地形、河床冲淤、水位变幅、冰冻和航 运等情况以及施工条件，在保证取水安全可靠的前提 下，通过技术经济比较确定。 固定式取水构筑物与活动式取水构筑物相比具有可靠， 维护管理简单，适应范围广等优点，但投资较大，水 下工程量较大，施工期较长，在水源水位变幅较大时， 尤其这样。固定式取水构筑物设计时应考虑远期发展 的需要，土建工程一般按远期设计，一次建成；水泵 机组设备可分期安装。
7
2018/8/1
三、地表水取水构筑物
由于地表水水源的种类、性质和取水条件各不 相同，因而地表水取水构筑物有多种形式。按 水源分，则有河流、湖泊、水库、海水取水构 筑物；按取水构筑物的构造形式分，则有固定 式（岸边式、河床式、斗槽式）和活动式（浮 船式、缆车式）两种。在山区河流上，则有带 低坝的取水构筑物和低栏栅式取水构筑物。
