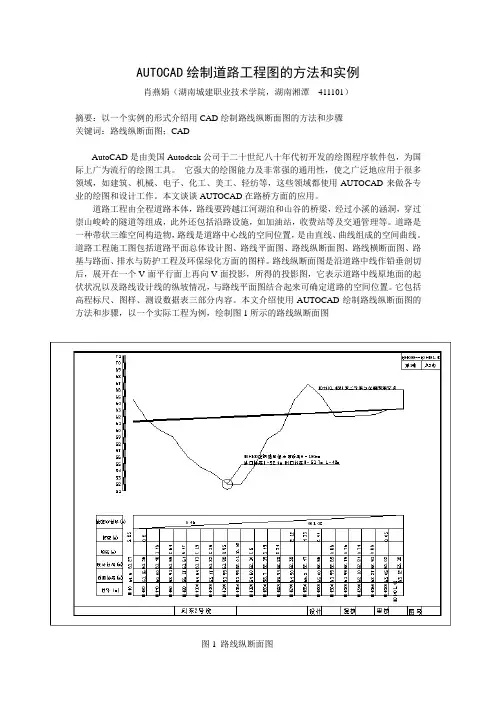

AUTOCAD 绘制道路工程图的方法和实例
AUTOCAD绘制道路工程图的方法和实例肖燕娟（湖南城建职业技术学院，湖南湘潭411101）摘要：以一个实例的形式介绍用CAD绘制路线纵断面图的方法和步骤关键词：路线纵断面图；CADAutoCAD是由美国Autodesk公司于二十世纪八十年代初开发的绘图程序软件包，为国际上广为流行的绘图工具。
它强大的绘图能力及非常强的通用性，使之广泛地应用于很多领域，如建筑、机械、电子、化工、美工、轻纺等，这些领域都使用AUTOCAD来做各专业的绘图和设计工作。
本文谈谈AUTOCAD在路桥方面的应用。
道路工程由全程道路本体，路线要跨越江河湖泊和山谷的桥梁，经过小溪的涵洞，穿过崇山峻岭的隧道等组成，此外还包括沿路设施，如加油站，收费站等及交通管理等。
道路是一种带状三维空间构造物，路线是道路中心线的空间位置，是由直线、曲线组成的空间曲线。
道路工程施工图包括道路平面总体设计图、路线平面图、路线纵断面图、路线横断面图、路基与路面、排水与防护工程及环保绿化方面的图样。
路线纵断面图是沿道路中线作铅垂剖切后，展开在一个V面平行面上再向V面投影，所得的投影图，它表示道路中线原地面的起伏状况以及路线设计线的纵坡情况，与路线平面图结合起来可确定道路的空间位置。
它包括高程标尺、图样、测设数据表三部分内容。
本文介绍使用AUTOCAD绘制路线纵断面图的方法和步骤，以一个实际工程为例，绘制图1所示的路线纵断面图图1 路线纵断面图1．设绘图范围594×420 Z 回车A 回车，设置单位，设长度精度为小数点后两位。
2．创建图层：创建如下所示的图层注：设计坡度线要用粗实线绘制，此处没有设该图层的线宽，而是采用pline命令，指定宽度来绘制。
3．画高程标尺将“标尺”图层作为当前层。
画一10×3的矩形，复制一个在它的上方，填充一左一右，如下图“格式”/“文字样式”，出现“文字样式”对话框，在字体区域的字体名的下拉列表中选“仿宋”字体点击“关闭”按钮。
CAD设计高速公路路段平面图的详细步骤
CAD设计高速公路路段平面图的详细步骤高速公路是现代交通运输的重要组成部分，它的设计和规划需要经过严格的CAD软件操作。
本文将介绍CAD软件中如何设计高速公路路段平面图的详细步骤。
以下是具体步骤：步骤一：创建绘图文件在CAD软件中打开一个新的绘图文件，在绘图空间中创建一个合适的比例尺，通常使用1:1000或1:2000，以便在较小的区域内绘制大尺寸的平面图。
步骤二：绘制基准线为了确定高速公路的长度和方向，在平面图上绘制一条基准线。
基准线应沿着高速公路的中心线或道路的主方向，并且长度应尽可能长，以便能够容纳整个路段。
步骤三：绘制道路边界在基准线的两侧绘制道路的边界线。
根据设计要求，道路边界线可能是直线或曲线。
使用CAD软件的线条工具或圆弧工具绘制道路边界线，并确保其与基准线垂直或平行。
步骤四：绘制车道线在道路边界线内部的区域上绘制车道线。
根据设计要求，车道线可能是虚线或实线。
使用CAD软件的线条工具绘制车道线，并确保其与道路边界线垂直或平行。
步骤五：标注交通标志和标线根据交通规则和设计要求，在平面图上标注交通标志和标线。
使用CAD软件的文本工具或图形工具绘制交通标志和标线，并确保其位置和尺寸符合实际需要。
步骤六：标注地形和地理信息根据地形和地理信息要求，在平面图上标注地形和地理信息。
使用CAD软件的文本工具或图形工具绘制地形和地理信息，并确保其位置和尺寸准确无误。
步骤七：绘制交通设施根据设计要求，在平面图上绘制交通设施，如收费站、服务区、桥梁等。
使用CAD软件的图形工具绘制交通设施，并确保其位置和尺寸符合实际需要。
步骤八：绘制标高和剖面图在平面图上标注高程信息，并绘制高速公路的剖面图。
使用CAD 软件的标高工具和剖面工具进行标注和绘制，并确保其准确无误。
步骤九：添加文字说明和图例为了让人们更好地理解平面图，可以在图面上添加适当的文字说明和图例。
使用CAD软件的文本工具绘制文字说明和图例，并确保其清晰可读。
道路CAD(第6模块道路路线图绘制实例)
已知公路平曲线，偏角为左偏α左=43°15′，缓和曲 线长LS=40，切线长TH=67.79，外距EH=9.68，圆曲 线半径R=120，平曲线总长LH=130.58，中间圆曲线长 LY=（LH-2LS）=50.58，缓和曲线中心角β0=9.55°
6.3 路线平面图的绘制
6.3.2 缓和曲线的绘制
6.1 AutoCAD的绘图流程
6.1.1 使用AutoCAD2011绘图的一般流程 2．绘制图形
进行工程图样绘制时，一般先绘制辅助线， 用来确定尺寸的基准位置。绘制图形的过程 中，应根据对象的类别和性质设置不同的图 层，并在绘图时随时切换到相应图层。绘图 过程中应充分利用计算机的特点，让 AutoCAD完成重复工作，充分发挥AutoCAD 绘图命令和编辑命令的优势，对同样的操作 尽可能一次完成。采用必要的捕捉、追踪等 功能进行精确绘图。
6.1 AutoCAD的绘图流程
6.1.2 绘图的一般原则
（1）先设定绘图界限、绘图单位、图层及绘图工具 栏后再进入图形的绘制。 （2）尽量采用1:1的比例绘制图样，最后在布局中控 制输出比例。 （3）注意命令提示信息，避免误操作。对于初学者 这点尤为重要。 （4）采用捕捉、对象捕捉等精确绘图工具辅助绘图。 （5）图框不要和图形绘制在一起，应分层放置。先 绘制图形后把图框整合在一起。 （6）常用的设置（如图层、文字样式、尺寸标注样 式等）应该保存成样板图，新建图形时直接利用样板 生成初始绘图环境。
道路工程CAD制图规定
道路工程CAD制图规定在道路工程领域，CAD 制图是一项至关重要的工作。
它不仅是设计理念的直观呈现，更是施工过程中的重要依据。
为了确保 CAD 制图的准确性、规范性和可读性，制定一套详细且严谨的制图规定是必不可少的。
一、制图的一般规定1、图纸幅面根据道路工程的规模和复杂程度，选择合适的图纸幅面。
常见的幅面有 A0、A1、A2、A3 和 A4，一般优先选用较大幅面，以便清晰展示设计内容。
2、比例选择合适的比例，使图形能够在图纸上清晰准确地表达。
常用的比例有 1:500、1:1000、1:2000 等。
比例应在标题栏中明确标注。
3、字体字体应统一、规范，易于辨认。
汉字一般采用仿宋体，字高不应小于 35mm；数字和字母一般采用 Arial 或 Times New Roman 字体，字高根据图纸比例和实际需要确定。
4、图线不同类型的图线具有不同的用途和宽度。
例如，粗实线用于表示道路中心线、轮廓线等重要线条，宽度一般为 07mm；细实线用于表示尺寸线、引出线等，宽度一般为 035mm。
虚线、点划线等也应按照规定使用。
二、道路平面设计制图规定1、道路中心线用粗点划线表示，点划线的长度和间隔应均匀一致。
2、道路边线用粗实线表示，清晰展示道路的边界范围。
3、弯道应标注弯道的半径、圆心位置、曲线长度等参数。
4、交叉口详细绘制交叉口的形状、车道划分、交通设施等，并标注相关尺寸和角度。
5、沿线设施包括路灯、交通标志、公交站台等，应在平面图中准确表示其位置和尺寸。
三、道路纵断面设计制图规定1、纵断面图的绘制横坐标表示里程，纵坐标表示高程。
绘制地面线、设计线、原地面高程、设计高程等。
2、坡度和坡长标注道路的坡度和坡长，坡度用百分数表示，坡长用水平距离表示。
3、竖曲线标注竖曲线的半径、切点位置、曲线长度等参数。
4、桥梁、涵洞等构造物在纵断面图中准确表示其位置和高程，并标注相关尺寸。
四、道路横断面设计制图规定1、横断面的组成包括行车道、人行道、绿化带、路肩等，应按照实际比例绘制。
描述用cad绘制交通工程图形的一般流程
描述用cad绘制交通工程图形的一般流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!使用CAD绘制交通工程图形的综合指南随着计算机辅助设计（CAD）技术的发展，交通工程领域的设计工作变得更加高效和精确。
模块8 道路工程图的绘制 《道路工程CAD》教学课件
图纸上常见的文字高度有2.5 mm、3.5 mm、5 mm、7 mm、10 mm、14 mm、20 mm。
8.1 道路绘图的基本知识
8.1.5 坐标
坐标网格应采用细实线绘制，南北 方向的轴线代号为X，东西方向的轴线 代号为Y。坐标网格也可采用十字线代 替，如图8-5（a）所示。坐标值的标 注应靠近被标注点，书写方向应平行 于网格或在网格延长线上。数值前应 标注坐标轴线代号（X或Y）。当无坐 标轴线代号时，图纸上应绘制指北标 志，如图8-5（b）所示。
8.1 道路绘图的基本知识
3. 水位的标注
水位符号应由数条上长下 短的细实线及标高符号组成， 细实线间的间距宜为1 mm， 如图8-9所示。其标高的标注 应符合图8-7的规定。
图8-8 坡度的标注 图8-9 水位的标注
8.1 道路绘图的基本知识
8.1.8 砖石、混凝土结构绘图规定 1. 标高的标注
8.2 路线平面图的绘制
2. 方位
为了表示路线所在地区的方位和路线的走向， 在路线平面图上应画出指北针或坐标网。指北针 箭头所指方向为正北方向。坐标方位的规定同地 形图，即X轴向为南北方向，向北为正；Y轴向为 东西方向，向东为正。
POWEPOINT 适用于商务主题及相关类别演示
8.1 道路绘图的基本知识
8.1.1 图幅及图框
图幅是指图纸的幅面大小，也就是指图纸本身的大小规格。图框是图 纸上表示绘图范围的边线。每项工程都会有一整套的图纸，为了便于装订、 保存和合理使用图纸，《道路工程制图标准》（GB 50162—1992）对图 纸幅面进行了规定，见表8-1。表中尺寸代号如图8-1所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路路线工程图的绘制在道路工程勘测、设计、施工中，工程测量人员经常需要绘制道路路线的工程图，以指导工程的建设。
道路路线工程图主要包括路线平面图、道路纵断面图和横断面图。
本章主要介绍道路路线工程图、路线纵断面图和路线横断面图的绘制方法。
1、道路绘图基本知识在道路工程测量中，需要根据测量的数据，绘制出路线平面图、道路的纵断面图、道路的横断面图，作为道路设计和施工的依据。
用AutoCAD绘制道路的纵、横断面图，首先要确定图纸的大小、比例尺、线形、线宽、文字高度、尺寸标注的式样等内容。
2、图幅图幅是指图纸的幅面大小，也就是指图纸本身的大小规格，图框是图纸上表示绘图范围的边线。
每项工程都会有一整套的图纸，为便于装订批、保存和合理使用图纸，国家对图纸幅面进行了规定，见表11-1。
表中尺寸代号如图11-1所示。
根据需要，图纸幅面的长边可以加长，但短边不得加长。
长边加长的尺寸应符合有关规定，长边加长时，图幅A0、A2、A4应为150mm的整倍数；图幅A1、A3应为210mm 的整倍数。
图11-1 图幅与图框3、图线工程图是线框图，图中的信息都是由线条表示的。
为了反映图中不同的内容和分清主次，必须采用不同的线型和线宽来表示。
图纸上的实线、虚线、点划线、双点划线、折断线、波浪线等线型适用于不同的场合，同时应符合国家标准的有关规定。
图线的宽度应根据图的复杂程度及比例大小，从《道路工程制图标准》规定的线宽系列：0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm中选取。
基本线宽（b）应根据图样比例和复杂程度确定。
图线有粗、中、细之分。
在同一张图纸内，相同比例的图样应采用相同的线宽。
在绘图过程中，每张图上的图线线宽不宜超过3种，通常根据所表达的对象的复杂程度、比例的大小来确定基本线宽。
线宽组合宜符合表11-2的规定。
粗线的宽度若为b，则中线的宽度为0.5b，细线的宽度为0.35b合理的线型比例应当与打印比例保持对应关系。
当打印输出比例为1：n时，线型比例应当设置为n。
线宽类型线宽系列（mm）b 1.4 1.0 0.7 0.5 0.350.5b 0.7 0.5 0.35 0.25 0.250.25b 0.35 0.25 0.18（0.2）0.13（0.15）0.13（0.15）图纸幅面图框线标题栏外框线标题栏分割线文字、数字、字母和符号是工程图的重要组成部分。
采用规定的字体，规定的大小。
《道路工程制图标准》规定图中汉字应采用长仿宋体字（又称工程字），并采用国家正式公布的简化字，除有特殊要求外，不得采用繁体字，汉字书写要求采用从左向右、横向书写的格式。
在AutoCAD环境中，汉字字体通常采用Windows系统所带的TrueType字体“仿宋—GB 2312"。
在有些图纸中，汉字字体也可采用符合国标的形编译字体。
所谓形编译字体是指符合国标的类似手写仿宋体。
常见的有Hzdx、shx、Hztxt、shx、Khz、shx 等。
图纸上常见的文字高度一般有7种3.5mm、5mm、7mm、10mm、14mm、20mm。
文字的宽度比例，即宽高比一般设置为2：3，文字的间距应大于1.5倍的字高，且汉字高度不宜小于3.5mm。
当图样中有需要说明的事项时，需在图样所在图纸的右下角图标上方处加以叙述。
该部分文字应采用“注”字表明，“注”写在叙述事项的左上角，每条“注”的结尾应标句号。
说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。
当表示数量时，应采用阿拉伯数字书写。
如一千零五十米应写成1050m，十二小时应写成12h。
分数不得用数字与汉字混合表示，如：五分之一应写成1／5，不得写成5分之l。
不够整数位的小数，小数点前应加0定位。
5、比例道路工程具有组成复杂、长宽高三项尺寸相差悬殊、形状受地形影响大等特点，因此它的图示方法与一般工程不完全相同。
它的平面图就是一个带状地形图，纵向断面图是沿公路中心线的纵剖面图，横断面是道路中心线法线方向的断面图，根据这三种图所表示的内容的差异，通常采用的绘图比例各不同，绘图比例的选择，应遵循图面布置合理、均匀、美观的原则，使绘出的图形有较好的可读性。
6、路线平面图的绘制路线平面图是沿道路路线方向发展的地形图。
其作用是表达路线的方向、平面线型（直线和转弯方向）以及路线两侧一定范围内的地形、地物情况，以及结构物的平面位置。
道路路线具有狭而长的特点，一般无法把整条路线绘在一张图纸内。
通常分段画在多张图纸上，每张图纸上注明序号、张数、指北针和拼接标记。
其内容主要包括地形、路线两部分。
7、地形部分（1）比例路线平面图应根据地形的起伏情况采用相应的比例。
城镇区一般采用1：500或1：1000，山岭重丘区一般采用1：2000，微丘和平原区一般采用1：5000。
（2）方位为了表示路线所在地区的方位和路线的走向，在路线平面图上应画出指北针或坐标网。
指北针箭头所指为正北方向。
坐标方位的规定同地形图，即X轴向为南北方向，向北为正；Y轴向为东西方向，向东为正。
（3）地形路线平面图中地形起伏情况主要用等高线表示，等高线能反映地面的实际高度、起伏状态，具有一定的立体感，能满足图上分析研究地形的需要。
等高线愈密，表示地势愈陡，等高线愈疏，表示地势愈平坦。
（4）地物地物按比例缩小画在图纸上时，只能用简化的规定符号表示。
如在路线平面图中地面上的地物如河流、房屋、道路、桥梁、电力线、植被等，都是按规定图例绘制的。
常用的地物图例基本与地形图中的地物图例相同。
8、路线部分（1）设计路线在《道路工程制图标准》中规定，道路中心线应采用细点划线表示，路基边缘线应该采用粗实线表示。
由于公路路线平面图所采用的比例太小，公路的宽度无法按实际尺寸画出，所以在路线平面图中，设计路线是用粗实线沿着道路中心表示的。
（2）里程桩为了清楚的看出路线的总长和各段之间的长度，一般在道路中心线上从起点到终点，沿前进方向的左侧注写里程桩（KM）。
里程桩分公里桩和百米桩两种。
在符号上面注写K1，即表示距路线起点1km，右侧注写百米桩，用桩位，用字头朝向前进方向的阿拉伯数字表示百米数，注写在短线的端部。
同时也可均采用垂直于路线的细短线表示公里桩和百米桩，如若桩号为K1+200，则表示距路线起点1.2km。
（3）平曲线道路路线在平面上是由直线段和曲线段组成的，在路线的转折处应设平曲线。
最常见的较简单的平曲线为圆曲线，其主要基本几何要素有：①交点JD，是路线的两直线段的理论交点；②转折角ａ，是路线前进时向左（ａz）或向右（ａy）偏转的角度；③圆曲线半径R；④切线长T，是切点与交角点之间的长度；⑤外矢距E，是曲线中点到交角点的距离；⑥曲线长L，是曲线两切点之间的弧长。
在路线平面图中，转折处应注写交点代号并依次编号，如JD2表示第2个交点。
还要注出曲线段的起点ZY（直圆点）、中点Qz（曲中点）、终点YZ（圆直点）的位置。
为了将路线上各段平曲线的几何要素值表示清楚，一般还应在图中的适当位置列出平曲线要素表。
如果设置缓和曲线，则将缓和曲线与前、后段直线的切点分别标记为ZH（直缓点）和HZ（缓直点）；将圆曲线与前、后段缓和曲线的切点分别标记为HY（缓圆点）和YH （圆缓点）。
9、用AutoCAD绘制路线平面图的方法路线平面图的绘制包括两部分内容，一部分是地形图的绘制；另一部分是在地形图上绘制路线中心线。
地形图的绘制在第9章中已经讲过，这里主要介绍路线中心线的绘制方法。
（1）数据准备在绘制路线中心线前，要根据道路设计人员定出的交点和转角数据，计算出平面曲线的相关要素，即圆曲线的半径R，切线长T，曲线长L，外矢距E。
计算结果如表11-4所示。
交点ａR T EａzａyJD139°21′21″150 53.64 9.30JD232°48′36″150 44.16 6.37则有关设计数据如下：路线导线的起始点、交点的坐标以及转折角、圆曲线半径、曲线的类型如下：QD（1105.353，518.977）为路线的起点。
JD1（1338.254，455.322），ａz＝39°21′21″，R＝150，T＝53.64，圆曲线。
JD2（1520.786，530.204），ａy＝32°48′36″，R＝150，T＝44.16，圆曲线。
ZD（1710.756，460.747）为路线的终点。
在实际工作中路线导线的坐标数据都是用Excel表格存放。
这样简化了在绘图时输入坐标的麻烦，在Excel表格中编辑导线点坐标对，如图11-2所示，选中D2栏，输入公式“C2&"，"&B2”，按回车键，系统自动生成了所需要的坐标对。
选中D2栏，将光标指向第二栏右下角，系统出现黑色小十字标记，按住鼠标左键向下拖动十字标记，一直到ZD，D2栏就自动生成了对调后的各交点的坐标对，并将他们依次复制下来。
图11-2 Excel中编辑的坐标对（2）设置图形单位进入绘图工作界面后，可按照提供的相应命令来完成图形单位的设置。
具体操作步骤如下：1）选择“格式”菜单下的“单位”命令或直接在命令行中输入“Units”按回车键，系统弹出“图形单位”对话框。
2）在“长度”选项组中，在“类型”下拉列表框中选择“小数”，在“精度”下拉列表框中选择0。
3）在“角度”选项组中，在“类型”下拉列表框中选择“十进制读数”，在“精度”设为“0.00”。
4）对测角的“方向控制”，就以AutoCAD2008的默认设置，图形正右侧（向东的方向）为0°。
5）在“插入比例”选项组中，用于缩放插入内容的单位设为“毫米”。
其实以上这些设置在绘制地形图前都已经设置完毕。
（3）设置图层和文字式样在绘制道路中线时要在地形图图层设置的基础上，增加路线中线层（zhongxian），颜色为红色，线宽设为1.0（粗实线）；路线导线层（daoxian），颜色为白，线宽默认；标注线层（bzhxian），线宽0.25（细实线）；文字注释层（wenzi），文字式样设置为字体是txt.shx，大字体gbcbig.shx，高度为10，宽高比为0.7。
（4）绘制路线中心线1）绘制路线导线：将“daoxian'’图层置为当前层，使用多段线命令Spline来绘制，各导线点的坐标不用从键盘输入，而是用图11-3所示Excel表中D列的坐标数据，即在AutoCAD执行Pline命令，要求输入起点时，将Excel表中D2列的坐标数据复制后粘贴于此，AutoCAD自动依次读取各点坐标值，绘制出一个多段线。
执行过程如下：命令: _pline指定起点: 1105.353，518.977当前线宽为0指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 1338.254，455.322指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 1520.786，530.204指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 1710.756，460.747指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:（按Esc或回车键退出）。
