【CN209908214U】一种电动气弹簧固定座装置【专利】

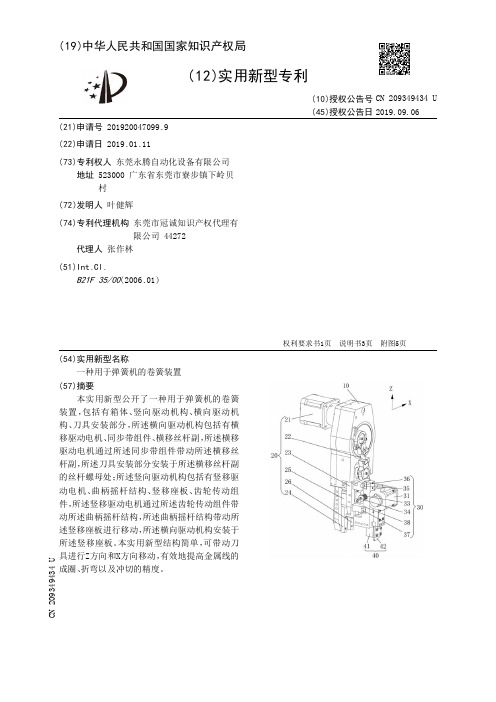

【CN209349434U】一种用于弹簧机的卷簧装置【专利】
权利要求书1页 说明书3页 附图5页
CN 209349434 U
CN 209349434 U
权 利 要 求 书
1/1 页
1 .一种用于弹簧机的卷簧装置，其特征在于：包括有箱体、竖向驱动机构、横向驱动机 构、刀具安装部分，所述横向驱动机构包括有横移驱动电机、同步带组件、横移丝杆副，所述 横移驱动电机通过所述同步带组件带动所述横移丝杆副，所述刀具安装部分固定安装于所 述横移丝杆副的丝杆螺母处；所述竖向驱动机构包括有竖移驱动电机、曲柄摇杆结构、竖移 座板、齿轮传动组件，所述竖移驱动电机通过所述齿轮传动组件带动所述曲柄摇杆结构，所 述曲 柄 摇杆结 构带 动所述竖 移座板进行 移 动 ，所 述 横向 驱 动机 构固 定安 装于所 述竖 移座 板，所述齿轮传动组件设于所述箱体内；
3 .根据权利要求1所述的一种用于弹簧机的卷簧装置，其特征在于：所述横向驱动机构 还包括有第一横移滑轨、第二横移滑轨，所述第一横移滑轨与所述第二横移滑轨对称设置 于所述横移丝杆副的两侧。
4 .根据权利要求1所述的一种用于弹簧机的卷簧装置，其特征在于：所述竖向驱动机构 还包括有第一竖移滑轨、第二竖移滑轨，所述第一竖移滑轨与所述第二竖移滑轨呈互相平 行设置。
2
CN 209349434 U
说 明 书
1/3 页
一种用于弹簧机的卷簧装置
技术领域 [0001] 本实用新型涉及弹簧加工成型的技术领域，特别涉及一种用于弹簧机的卷簧装 置。
背景技术 [0002] 在金属线材加工中，往往需要用弹簧机对不同直径的丝线进行不同角度、不同方 向 和不同 折弯半径的 多次折弯。在现有技术中 ，弹簧机包括有机架以 及依次设置在机架上 的送线装置、卷簧装置和转线装置，其中卷簧装置包括面板和均匀设于面板上的八个刀架， 这八个刀架由 一个电 机驱 动 ，刀架上均安装有刀具 ，每个刀架后都有一个由电 机带动的凸 轮。如专利号为CN201320326647 .4的中国实用新型专利，该专利公开了“一种多工位弹簧成 型机刀具座移动机构”，由于其只有沿一个方向进行运动，在成圈、折弯、冲切金属线的工序 中 ，由于欠缺精确和稳定性 ，金属线的成圈与折弯的 加工精度较低 ；同时 ，金属线也存在不 易冲切或冲切精度较低的缺陷 ，因而不能够满足当前的生产需要。为此 ，需要设计一种能够 有效提高金属线加工精度的装置，以满足当前的生产需求。
一种弹簧支撑座[发明专利]
![一种弹簧支撑座[发明专利]](https://img.taocdn.com/s3/m/1fe213ed90c69ec3d4bb754d.png)
专利名称：一种弹簧支撑座
专利类型：发明专利
发明人：张功义
申请号：CN201610707988.4申请日：20160824
公开号：CN106438832A
公开日：
20170222
专利内容由知识产权出版社提供
摘要：本发明涉及升降装置支撑技术领域，具体为一种弹簧支撑座，其相比于现有结构大大减低了高度，保证缓冲效果的同时，使用更加方便，其包括两个平行布置的横梁，两个所述横梁之间通过两个平行布置的支撑杆连接，所述支撑杆与所述横梁垂直布置，每个所述支撑杆上焊接有两个导向圆柱，四个所述导向圆柱呈矩形分布，每个所述导向圆柱上均套装有缓冲弹簧，所述缓冲弹簧底部焊接于所述支撑杆、上端焊接有盖板，所述缓冲弹簧收缩状态时的高度大于所述导向圆柱的高度，每个所述横梁两端支撑安装有支撑柱，每个所述支撑柱底部焊接有圆盘。
申请人：无锡科通工程机械制造有限公司
地址：214000 江苏省无锡市锡山区泾新路5号
国籍：CN
代理机构：无锡盛阳专利商标事务所(普通合伙)
代理人：顾朝瑞
更多信息请下载全文后查看。

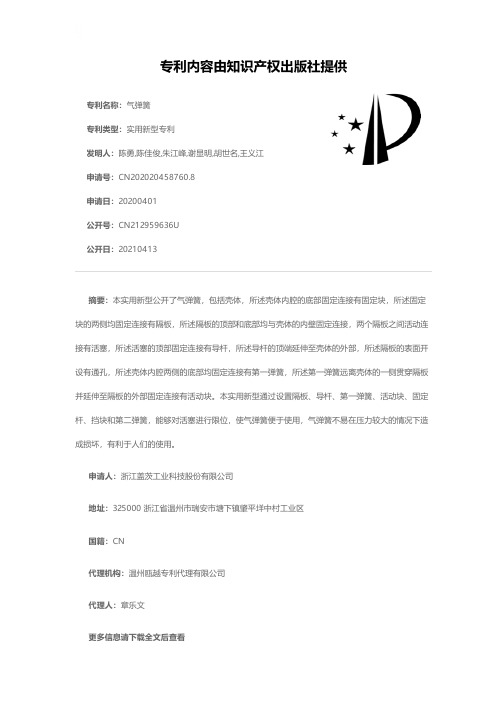

气弹簧[实用新型专利]
![气弹簧[实用新型专利]](https://img.taocdn.com/s3/m/be78f82eaa00b52acec7caa4.png)
专利名称：气弹簧
专利类型：实用新型专利
发明人：陈勇,陈佳俊,朱江峰,谢显明,胡世名,王义江申请号：CN202020458760.8
申请日：20200401
公开号：CN212959636U
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本实用新型公开了气弹簧，包括壳体，所述壳体内腔的底部固定连接有固定块，所述固定块的两侧均固定连接有隔板，所述隔板的顶部和底部均与壳体的内壁固定连接，两个隔板之间活动连接有活塞，所述活塞的顶部固定连接有导杆，所述导杆的顶端延伸至壳体的外部，所述隔板的表面开设有通孔，所述壳体内腔两侧的底部均固定连接有第一弹簧，所述第一弹簧远离壳体的一侧贯穿隔板并延伸至隔板的外部固定连接有活动块。
本实用新型通过设置隔板、导杆、第一弹簧、活动块、固定杆、挡块和第二弹簧，能够对活塞进行限位，使气弹簧便于使用，气弹簧不易在压力较大的情况下造成损坏，有利于人们的使用。
申请人：浙江盖茨工业科技股份有限公司
地址：325000 浙江省温州市瑞安市塘下镇肇平垟中村工业区
国籍：CN
代理机构：温州瓯越专利代理有限公司
代理人：章乐文
更多信息请下载全文后查看。

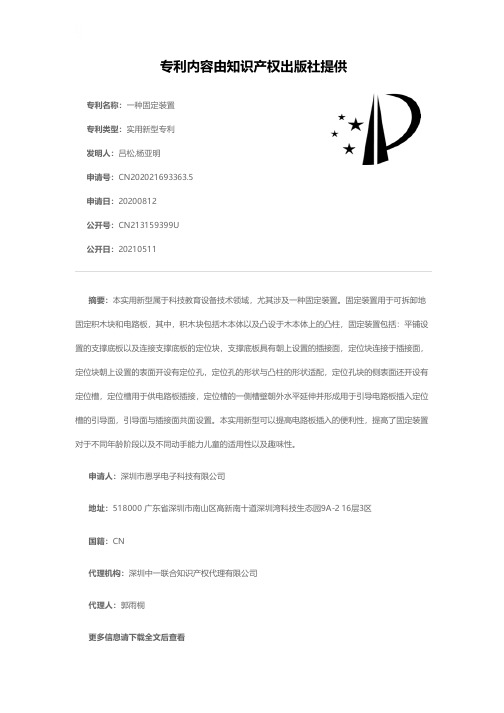

一种固定装置[实用新型专利]
![一种固定装置[实用新型专利]](https://img.taocdn.com/s3/m/439a34ff14791711cd791774.png)
专利名称：一种固定装置
专利类型：实用新型专利
发明人：吕松,杨亚明
申请号：CN202021693363.5申请日：20200812
公开号：CN213159399U
公开日：
20210511
专利内容由知识产权出版社提供
摘要：本实用新型属于科技教育设备技术领域，尤其涉及一种固定装置。
固定装置用于可拆卸地固定积木块和电路板，其中，积木块包括木本体以及凸设于木本体上的凸柱，固定装置包括：平铺设置的支撑底板以及连接支撑底板的定位块，支撑底板具有朝上设置的插接面，定位块连接于插接面，定位块朝上设置的表面开设有定位孔，定位孔的形状与凸柱的形状适配，定位孔块的侧表面还开设有定位槽，定位槽用于供电路板插接，定位槽的一侧槽壁朝外水平延伸并形成用于引导电路板插入定位槽的引导面，引导面与插接面共面设置。
本实用新型可以提高电路板插入的便利性，提高了固定装置对于不同年龄阶段以及不同动手能力儿童的适用性以及趣味性。
申请人：深圳市恩孚电子科技有限公司
地址：518000 广东省深圳市南山区高新南十道深圳湾科技生态园9A-2 16层3区
国籍：CN
代理机构：深圳中一联合知识产权代理有限公司
代理人：郭雨桐
更多信息请下载全文后查看。

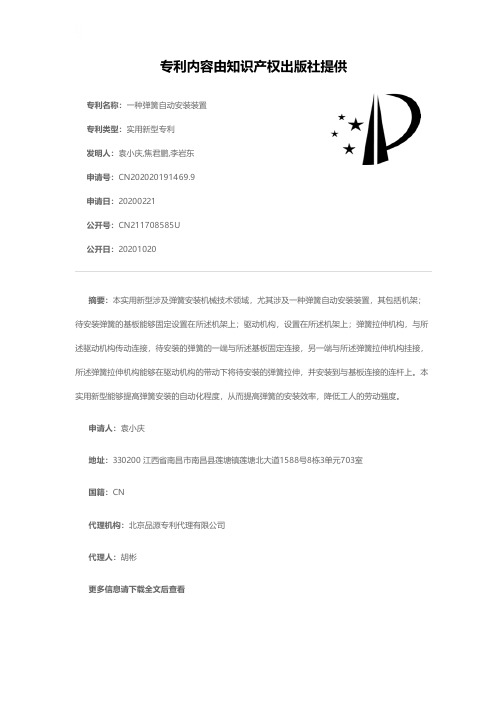

一种弹簧自动安装装置[实用新型专利]
![一种弹簧自动安装装置[实用新型专利]](https://img.taocdn.com/s3/m/8be90ce5ba1aa8114531d923.png)
专利名称：一种弹簧自动安装装置专利类型：实用新型专利
发明人：袁小庆,焦君鹏,李岩东
申请号：CN202020191469.9申请日：20200221
公开号：CN211708585U
公开日：
20201020
专利内容由知识产权出版社提供
摘要：本实用新型涉及弹簧安装机械技术领域，尤其涉及一种弹簧自动安装装置，其包括机架；待安装弹簧的基板能够固定设置在所述机架上；驱动机构，设置在所述机架上；弹簧拉伸机构，与所述驱动机构传动连接，待安装的弹簧的一端与所述基板固定连接，另一端与所述弹簧拉伸机构挂接，所述弹簧拉伸机构能够在驱动机构的带动下将待安装的弹簧拉伸，并安装到与基板连接的连杆上。
本实用新型能够提高弹簧安装的自动化程度，从而提高弹簧的安装效率，降低工人的劳动强度。
申请人：袁小庆
地址：330200 江西省南昌市南昌县莲塘镇莲塘北大道1588号8栋3单元703室
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：胡彬
更多信息请下载全文后查看。
【CN209319202U】一种拉簧夹取及定位装置【专利】
5 .根据权利要求1或4所述的装置，其特征在于，所述第一传动机构还包括第一导向组 件，所述第一导向组件包括第一滑块和供所述第一滑块导向滑动的第一导轨，所述第一支 架与所述第一滑块相连。
8 .根据权利要求1所述的装置，其特征在于，所述第三传动机构包括装设在所述第一承 载基座上的第三动力源，所述第三动力源与所述第二承载基座相连。
9 .根据权利要求1或8所述的装置，其特征在于，所述第三传动机构还包括第三导向组 件，所述第三导向组件包括第三滑块和供所述第三滑块导向滑动的第三导轨，所述第三导 轨装设在所述第一承载基座上，所述第二承载基座与所述第三滑块相连。

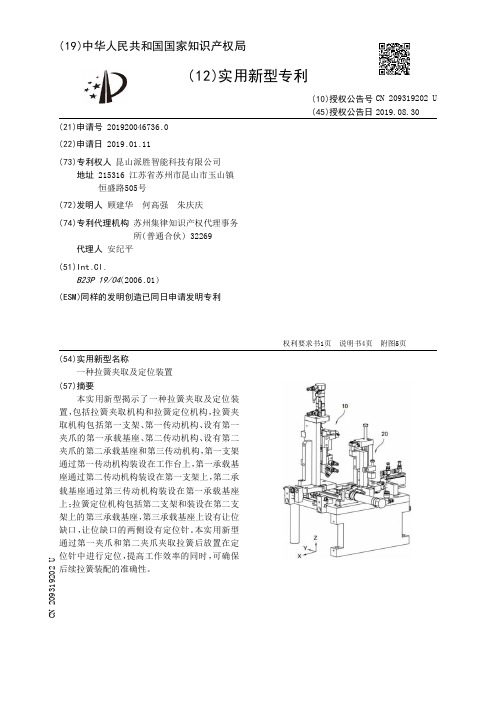

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920046736 .0 (22)申请日 2019 .01 .11 (73)专利权人苏州市昆山市玉山镇 恒盛路505号
(72)发明人 顾建华 何高强 朱庆庆 (74)专利代理机构 苏州集律知识产权代理事务
所(普通合伙) 32269 代理人 安纪平 (51)Int .Cl . B23P 19/04(2006 .01) ( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209319202 U (45)授权公告日 2019.08.30
( 54 )实用新型名称 一种拉簧夹取及定位装置
( 57 )摘要 本实 用新型 揭示了一 种拉簧夹取 及定位装
背景技术 [0002] 足跟采血器常用于新生儿足跟的采血，其包括拉簧。在装配足跟采血器时，常通过 人工进行装配 ，人工装配一方面效率低下 ，另一方面装配不准 确 ，或者采 用设备进行装配 ， 但装配过程未对拉簧进行定位处理，影响装配精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920226220.4
(22)申请日 2019.02.23
(73)专利权人 邵阳兴达精密机械制造有限公司
地址 422001 湖南省邵阳市双清区宝庆工
业集中区中小企业孵化楼
(72)发明人 李建芳
(74)专利代理机构 长沙智德知识产权代理事务
所(普通合伙) 43207
代理人 陈铭浩
(51)Int.Cl.
E05F 15/53(2015.01)
E05F 15/611(2015.01)
(54)实用新型名称
一种电动气弹簧固定座装置
(57)摘要
本实用新型公布了一种电动气弹簧固定座
装置,它包括缸体，缸体内部设置固定座和电机，
固定座左端设置限位齿，且与电机外部限位槽相
配合，固定座外端设置第一凹槽、第二凹槽和第
三凹槽，第三凹槽内设置第二密封圈，缸体侧壁
受挤压变形与第一凹槽、第二凹槽固定；固定座
内部阶梯孔穿插设置丝杆轴，丝杆轴一端设置花
键齿，花键齿与电机转子输出端花键槽相配合，
丝杆轴与固定座之间设置第一密封圈、轴承、第
一卡簧和第二卡簧，第一密封圈与第二密封圈共
同密封来自缸体右侧的气体。
本实用新型的目的
是提供一种电动气弹簧固定座装置，它结构简
单，通过固定座减少内部安装空间，降低装配难
度，提高安装精度，提高电动气弹簧整体使用性
能和密封性能。
权利要求书1页 说明书3页 附图3页CN 209908214 U 2020.01.07
C N 209908214
U
权 利 要 求 书1/1页CN 209908214 U
1.一种电动气弹簧固定座装置，它包括缸体（1），其特征在于，所述缸体（1）呈左部直径大于右部的管状结构，所述缸体（1）内部设置固定座（2）和电机（9），所述固定座（2）的左端设置多个限位齿（204），且限位齿（204）与电机（9）外部限位槽相配合，所述固定座（2）外端设置第一凹槽（201）、第二凹槽（202）和第三凹槽（203），所述第三凹槽（203）与缸体（1）内侧壁之间设置有第二密封圈（7），所述缸体（1）侧壁受挤压变形与第一凹槽（201）、第二凹槽（202）相固定；所述固定座（2）内部设置阶梯孔，且阶梯孔内穿插设置有丝杆轴（8），所述丝杆轴（8）一端设置花键齿（801），花键齿（801）与电机（9）转子输出端的花键槽相配合，所述丝杆轴（8）与固定座（2）之间设置有第一密封圈（6）、轴承（3）、第一卡簧（4）和第二卡簧（5），所述第一密封圈（6）设置于固定座（2）内部与丝杆轴（8）密封接触，且第一密封圈（6）与第二密封圈（7）共同密封来自缸体（1）右侧的气体。
2.根据权利要求1所述的一种电动气弹簧固定座装置，其特征在于，所述第一凹槽（201）、第二凹槽（202）可设置于固定座（2）外端任意位置，与缸体（1）侧壁挤压变形相固定，且数量不限于两个；第一凹槽（201）、第二凹槽（202）位置分布不限于第三凹槽（203）两侧。
3.根据权利要求1所述的一种电动气弹簧固定座装置，其特征在于，所述第一密封圈（6）、第二密封圈（7）、轴承（3）均设置安装在固定座（2）上，且第一密封圈（6）与轴承（3）安装位置不限于在固定座（2）某一侧。
4.根据权利要求1所述的一种电动气弹簧固定座装置，其特征在于，所述缸体（1）和固定座（2）的结构，不限于左部直径大于右部的管状，可为左右一样大或右部大于左部。
5.根据权利要求1所述的一种电动气弹簧固定座装置，其特征在于，所述第一卡簧（4）和第二卡簧（5）安装在轴承（3）的同一侧，均为圆环结构。
2。
