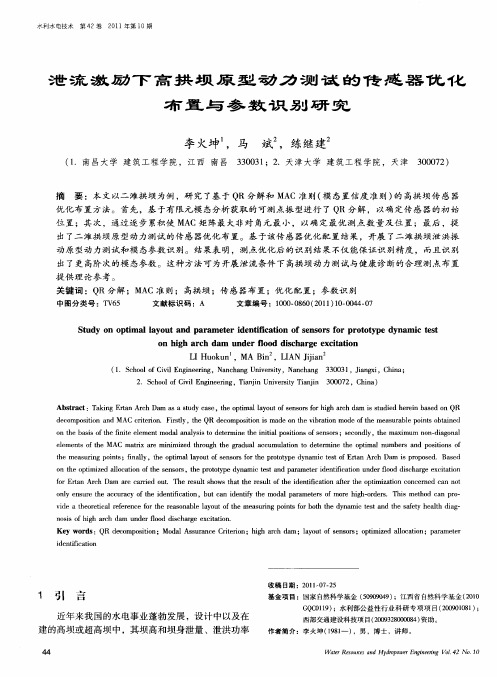

泄 流 激 励 下 高 拱 坝 原 型 动 力 测 试 的 传 感 器 优 化
布 置 与 参 数 识 别 研 究
李 火坤 ,马 斌 ,练继建
( .南 昌大 学 建 筑工程 学 院 ,江西 南 昌 3 0 3 ;2 1 3 0 1 .天 津 大学 建 筑 S 程 学院 ,天 津 3 0 7 ) - 0 02

MA Bn , I N J i i LA ia jn
( .Sho o Cv n i eig a cagU ie i , ac ag 30 , i gi hn ; 1 col f il g er ,N nhn nvr t N nhn 3 0 3 J n x,C ia iE n n sy 1 a
o h a i o e f i l me tmo a n l ss o d tr n ei i a o i o so e s r ;s c n l t e ma i m o — i g n l n t eb s ft n t ee n d a a y i t ee mie t nt l s in fs n o s e o dy, h xmu n n d a o a s h i e l h i p t
2 c o l f i l n ie r g T aj nvri i j 3 0 7 ,C ia .S h o o v g e n , i i U ie t Ta i C iE n i nn s y n n 0 0 2 hn )
A s at T kn r nA c a s uycs ,h p m laot fe srfr i rhd m is de e i ae nQ bt c : aigEt r D m a s d ae teot a l u noso g ac a t i hr nbsdo R r a h at i y os hh s u d e dcm oio n Cc t o.Fml,h Rd cm oio d ntev rt nm d fh esrbepito t nd eo psinadMA re n i t t Q eo psinimae i ai o e em aual on ba e t ir i y e t s o h b o ot s i

【国家自然科学基金】_传感器优化配置_基金支持热词逐年推荐_【万方软件创新助手】_20140801

【国家自然科学基金】_传感器优化配置_基金支持热词逐年推荐_【万方软件创新助手】_20140801

推荐指数 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
2011年 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52
推荐指数 5 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
2010年 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

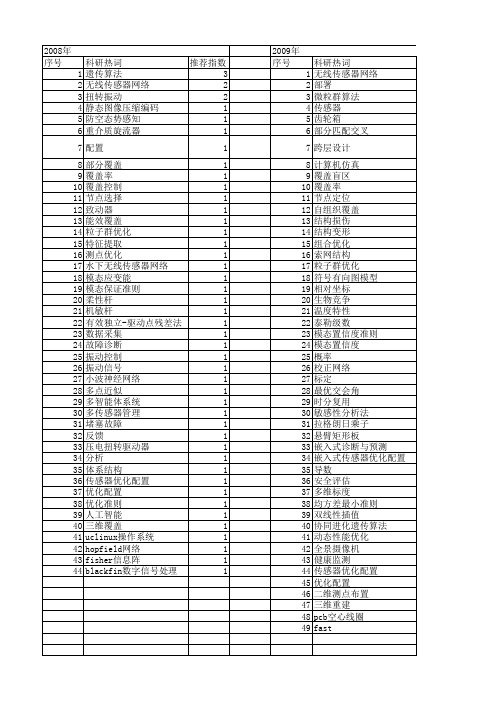

2008年 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44
科研热词 推荐指数 遗传算法 3 无线传感器网络 2 扭转振动 2 静态图像压缩编码 1 防空态势感知 1 重介质旋流器 1 配置 1 部分覆盖 1 覆盖率 1 覆盖控制 1 节点选择 1 致动器 1 能效覆盖 1 粒子群优化 1 特征提取 1 测点优化 1 水下无线传感器网络 1 模态应变能 1 模态保证准则 1 柔性杆 1 机敏杆 1 有效独立-驱动点残差法 1 数据采集 1 故障诊断 1 振动控制 1 振动信号 1 小波神经网络 1 多点近似 1 多智能体系统 1 多传感器管理 1 堵塞故障 1 反馈 1 压电扭转驱动器 1 分析 1 体系结构 1 传感器优化配置 1 优化配置 1 优化准则 1 人工智能 1 三维覆盖 1 uclinux操作系统 1 hopfield网络 1 fisher信息阵 1 blackfin数字信号处理器 1

混凝土高拱坝裂缝光纤监测网络构型的优化_吴永红

混凝土高拱坝裂缝光纤监测网络构型的优化_吴永红
图 1 混凝土高拱坝裂 缝分布式光纤监测网络 优化的技术路线示意图
事件 。但从工程应用来分析 , 正交失效应是一个渐 变的区间而非整个连续空间中的一个突变的 、孤立 的数学奇点 。 在此区间内微弯效应均不明显 , 光信 号不随裂缝的出现和扩展发生明显的变化 。即光纤 与裂缝成近似正交时 , 会出现光纤与裂缝一定夹角 范围内的检测失效 , 并可统归为正交失效 。因此 , 交 角 90°时的正交失效只是理想数学条件下的理想小 概率事件 。 光纤监测网络构型的工程优化应对这一 失效区间进行定量的分析界定 。
第 26 卷第 6 期 Vol.26 No .6
水利水电科技进展 Advances in Science and Technology of Water Resources
2006 年 12 月 Dec .200 6

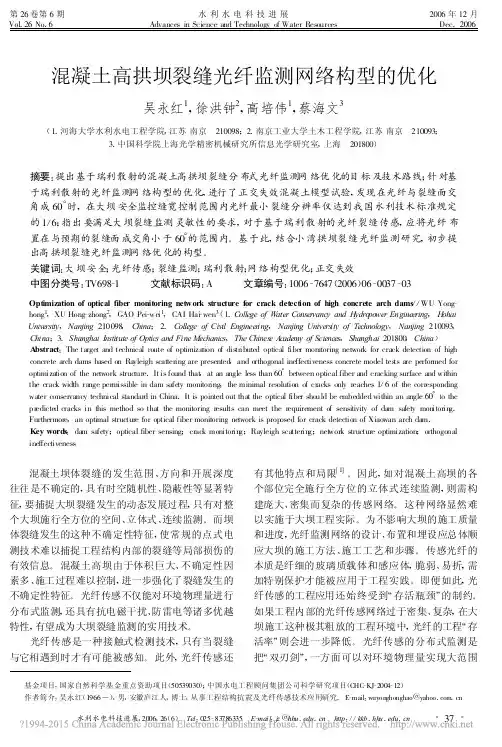

混凝土高拱坝裂缝光纤监测网络构型的优化
吴永红1 , 徐洪钟2 , 高培伟1 ,蔡海文3
的 1/6 ;指出要满足大坝裂缝监测灵敏性的要求 , 对于基于瑞利散射的光纤裂缝传感 , 应将光纤布
置在与预期的裂缝面成交角小于 60°的范围内 。基于此 , 结合小湾拱坝裂缝光纤监测研究 , 初步提 出高拱坝裂缝光纤监测网络优化的构型 。
关键词 :大坝安全 ;光纤传感 ;裂缝监测 ;瑞利散射 ;网络构型优化 ;正交失效
2 正交失效混凝土模型试验及结果
2.1 光纤中的瑞利散射
光纤中传播的光 波是由一系列激光脉冲组成
的 。脉冲功率较小时 , 光脉冲会沿行程各点发生瑞
利散射 , 形成后向瑞利散射光 。 光纤中距离始端 Z 处 、长度为 dZ 的一段光纤 , 所产生的后向瑞利散射 光传播至光波注入端的功率 dP(Z)可表示为[ 2]
土中何处出现裂缝 , 只要与埋入的光纤光路相交(非

大坝安全监测智能感知与智慧管理技术研究及应用研究

大坝安全监测智能感知与智慧管理技术研究及应用研究

大坝安全监测智能感知与智慧管理技术研究及应用研究摘要:我国在国内大面积建设各种水利工程,部分水利工程使用时间久,受历史因素的限制建设质量较低,需要完善的配套设备,出现工程老化以及失修失管的问题,存在较多的安全隐患因素,给人民的生产安全带来了威胁,也同样影响了地区经济的快速发展。

通过大坝安全监测作业能够及时发现隐患因素,加强水利工程运行监控,在信息技术时代开始在安全监测活动中融入各种智能化技术,建构了智能化感知管理系统,提升了监测准确性和有效性。

基于此,本文分析了大坝安全监测智能感知系统总体架构,分析了常用的智慧管理技术,以期可以为大坝安全监测提供参考。

关键词:大坝安全监测;智能感知;智慧管理;技术应用大坝安全监测可以对大坝运行数据进行收集,利用各类仪器或者巡视技术发现大坝存在的异常状态,尽快选择合适的方式对其进行处理,保证了水利工程的稳定运行。

目前在水利大坝安全建设过程中存在着设施体系不健全、监测预警能力弱等问题,无法对安全监测数据进行充分利用,影响了安全监测工作质量。

新型智能技术的发展加快了水利智能化建设速度,通过对其合理应用能够形成智慧化的安全监测管理系统,满足水利工程监测需求。

一、大坝安全监测智能感知系统总体架构大坝安全监测工作涉及到的环节较多,需要对智能感知系统的总体架构体系进行明确,这样才能够提升安全监测系统的合理性以及规范性,充分发挥安全监测系统的功能和作用。

智能感知系统主要包括6个层次:(1)感知层。

利用安全监测设备,可以针对大坝所出现的变化进行分析,收集有关于安全性态数据,包括变形数据、渗流数据、应力应变数据等,通过智能采集单元完成数据收集。

(2)传输层。

利用各类不同的网络通讯技术完成数据传输,将现场监测所获得的数据传输给物联网平台,包括4G技术、5G技术以及LaRa技术等。

(3)数据层。

负责对数据进行存储,对各类不同格式的数据实施统一管理,为后续智慧应用打下重要的数据基础,包括施工、环境监测、安全监测以及业务数据等。

考虑个体差异效应的高拱坝测点群变形监控

考虑个体差异效应的高拱坝测点群变形监控

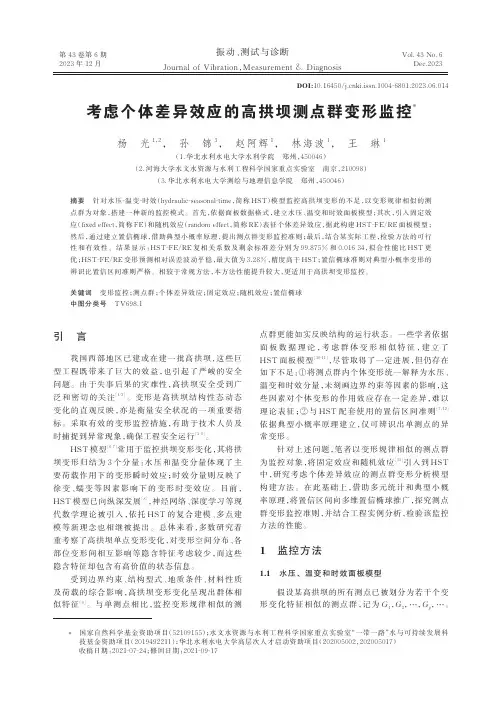

第 43 卷第 6 期2023 年 12 月振动、测试与诊断Vol. 43 No. 6Dec.2023 Journal of Vibration,Measurement & Diagnosis考虑个体差异效应的高拱坝测点群变形监控∗杨光1,2,孙锦3,赵阿辉1,林海波1,王琳1(1.华北水利水电大学水利学院郑州,450046)(2.河海大学水文水资源与水利工程科学国家重点实验室南京,210098)(3.华北水利水电大学测绘与地理信息学院郑州,450046)摘要针对水压⁃温变⁃时效(hydraulic⁃seasonal⁃time,简称HST)模型监控高拱坝变形的不足,以变形规律相似的测点群为对象,搭建一种新的监控模式。

首先,依据面板数据格式,建立水压、温变和时效面板模型;其次,引入固定效应(fixed effect,简称FE)和随机效应(random effect,简称RE)表征个体差异效应,据此构建HST⁃FE/RE面板模型;然后,通过建立置信椭球,借助典型小概率原理,提出测点群变形监控准则;最后,结合某实际工程,检验方法的可行性和有效性。

结果显示:HST⁃FE/RE复相关系数及剩余标准差分别为99.875%和0.016 34,拟合性能比HST更优;HST⁃FE/RE变形预测相对误差波动平稳,最大值为3.28%,精度高于HST;置信椭球准则对典型小概率变形的辨识比置信区间准则严格。

相较于常规方法,本方法性能提升较大,更适用于高拱坝变形监控。

关键词变形监控;测点群;个体差异效应;固定效应;随机效应;置信椭球中图分类号TV698.1引言我国西部地区已建或在建一批高拱坝,这些巨型工程既带来了巨大的效益,也引起了严峻的安全问题。

由于失事后果的灾难性,高拱坝安全受到广泛和密切的关注[1⁃2]。

变形是高拱坝结构性态动态变化的直观反映,亦是衡量安全状况的一项重要指标。

采取有效的变形监控措施,有助于技术人员及时捕捉到异常现象,确保工程安全运行[3⁃5]。

水电站拱坝变形监测精度探讨


0 8 .0 0 8 .3 0 8 .5 0 8 .3
0 46 .
0 5 .7 0 5 .5 0 5 .6 0 5 .4
0 9 .2
0 7 .6 0 7 .3 0 7 .6 0 7 .3
0 0 .4
0 8 .8 0 8 .5 0 8 .7 0 8 .4
0 6 .4
2 平面 监测 网精 度分析
观测成 果满足规 范要求 。
表 1 平 面 监测 网各 期 平 差后 控 制点 点 位 中 误 差及 单 位 权 中误 差
第 1 第 2 第 3 第 4 第 5 第 6 第 7期 期 期 期 期 期 期

0 5 .4
0 9 .5 0 68 .

2 1 平面监测 网布 置和观测 . 平 面监 测 网系边 角 网 , B 、 、 B 、 4拱 9 由 D B、2B、 、 拱 1 、 1 共 8点 组成 , 布 在 由大 坝 至下 游 约 l m O拱 1 分 k 范 围 内, 各控 制点均 浇筑 钢筋 混凝 土 观测 墩 , 埋 设 强 并
仪测边 , 进行分时段往返观测, 向平均值中误差达到 对
± (. mm+l p ; T。 O2 p m) 用 经纬 仪观 测 方 向 , 全组 合 按 3 高 程监测 网精度分 析 3 1 高程监测 网布置 与观测 .
分 时段进 行 观 测 , 向 观 测值 中误 差 达 到 ±0 5。另 方 .
坝体变形监 测包括水 平 位移 ( 挠度 ) 含 与垂 直 位 移两 类 项 目, 垂直位移监测 由坝顶 、5m高程廊道及基础廊 13
道三 层组成 。下面结合 紧水滩拱 坝变形监测 系统实例 , 就水 电站拱坝 变形 监 测 系统有 关监 测 项 目的监 测 精 度 进行 分析与评估 , 同行参 考 。 供

拱坝体形参数化设计与体形智能优化研究

拱坝体形参数化设计与体形智能优化研究在当今科技日新月异的时代,拱坝设计领域的创新与进步正以前所未有的速度发展。

本文旨在探讨拱坝体形参数化设计与体形智能优化的重要性和实际应用。

首先,我们必须认识到拱坝设计不仅仅是一项技术工作,它更像是一门艺术。

设计师们如同雕刻家,精心雕琢着每一块石头,确保它们完美契合,共同支撑起巨大的水压。

在这个过程中,参数化设计就像是他们的魔法棒,能够精确地控制每一个细节,从而创造出既美观又坚固的拱坝。

然而,传统的拱坝设计方法已经无法满足现代社会的需求。

我们需要的是一种更加智能化、自动化的设计工具,这就是体形智能优化技术的用武之地。

这项技术就像是给设计师们装上了一副“鹰眼”,让他们能够从宏观的角度审视整个设计过程,发现并修正任何可能的问题。

在实际应用中,体形智能优化技术已经展现出了巨大的潜力。

例如,通过这项技术,我们能够在设计初期就预测出拱坝的稳定性和安全性,从而避免了后期可能出现的重大风险。

这就像是在建造一座大楼之前,先进行一次全面的地震模拟测试,确保大楼能够经受住任何考验。

此外,体形智能优化技术还能够帮助我们更好地利用资源。

在传统的设计方法中,往往需要大量的人力和物力来进行模型制作和测试。

而现在,通过这项技术,我们可以直接在计算机上进行模拟和优化,大大减少了资源的消耗。

这就像是将一场大规模的实地演习变成了一次简单的电脑游戏。

当然,体形智能优化技术也面临着一些挑战。

例如,如何保证优化结果的准确性和可靠性就是一个关键问题。

这就像是在进行一次精密的手术,任何微小的误差都可能导致严重的后果。

因此,我们需要不断地改进和完善这项技术,确保它能够真正服务于拱坝设计领域。

总的来说,拱坝体形参数化设计与体形智能优化研究是一项具有重要意义的工作。

它不仅能够提高拱坝设计的效率和质量,还能够为我们的社会带来更加安全和可持续的水资源利用方式。

在未来,我相信这项技术将会得到更广泛的应用和发展,为我们的生活带来更多的便利和保障。

大坝稳定性监测系统中的多参数监测仪器优化策略

大坝稳定性监测系统中的多参数监测仪器优化策略随着现代科技的不断发展,大坝的建设已经成为人们对水资源进行有效管理和利用的重要手段之一。

然而,由于大坝承载巨大水压和地壳运动等外力因素,其稳定性和安全性问题备受关注。

为确保大坝的稳定性,多参数监测仪器成为监测实时状况和预警的重要工具。

本文将探讨大坝稳定性监测系统中的多参数监测仪器的优化策略。

首先,多参数监测仪器的选择十分重要。

不同类型的大坝在结构上存在差异,因此需要根据每个大坝的具体情况选择最合适的监测仪器。

常见的多参数监测仪器包括压力传感器、位移传感器和应变传感器等。

压力传感器用于监测水压力变化,位移传感器可检测大坝表面和内部的位移情况,而应变传感器则用于测量大坝的应力变化。

通过选择合适的多参数监测仪器,可以获得准确且全面的监测数据,从而提高大坝稳定性监测系统的效果。

其次,多参数监测仪器的布置也是优化策略的重要环节。

大坝作为一个庞大的工程结构,其监测点应在不同的位置布置,以获得全面而准确的数据。

传感器的布置应遵循一定的规划原则,包括在大坝的不同部位,如顶部、坝体、坝基等位置设置监测点。

此外,监测点的布置需要考虑到自然环境因素和维修操作的便利性。

合理的布置能够提高监测系统的全面性和有效性,确保大坝的稳定性得到及时监测和预警。

第三,多参数监测仪器的频率和灵敏度也需要优化。

频率指监测数据的采集时间间隔,而灵敏度则表示传感器对变化的反应程度。

在大坝稳定性监测系统中,采集数据的频率越高,可以检测到的变化越小。

因此,在选择监测仪器时,应根据大坝稳定性问题的特点和对实时数据需求的程度,选择合适的频率和灵敏度。

过高的频率和灵敏度可能导致大量无用的数据产生,而过低则可能无法及时发现异常情况。

合理的选择可以提高监测系统的效率和准确性。

此外,多参数监测仪器还可以与现代信息技术相结合,实现远程监测和数据传输。

通过将监测仪器与云平台或移动应用程序等联接,监测人员可以随时随地实时获得大坝的监测数据和预警信息。

结构模态测试中的传感器优化布置方法研究及应用

结构模态测试中的传感器优化布置方法研究及应用结构模态测试中的传感器优化布置方法研究及应用摘要:结构模态测试是工程领域中常用的一种手段,用于研究和评估结构的固有特性。

而在结构模态测试过程中,传感器布置的合理性对于测试结果的准确度和可靠性起到至关重要的作用。

因此,本研究针对结构模态测试中的传感器优化布置方法进行研究,并进行应用实例分析。

一、引言结构模态测试是一种通过振动测量手段研究结构固有特性的方法。

传感器布置的合理性对于测试结果的准确度和可靠性具有决定性影响。

因此,传感器优化布置方法的研究对于提高结构模态测试的效果具有重要意义。

二、传感器布置的原则与目标在进行结构模态测试中,传感器的布置需要遵循以下原则和目标:1. 全面性原则:传感器的布置应能够充分覆盖结构的重要区域,以确保测试结果的全面性和代表性。

2. 均衡性原则:传感器的布置应均匀分布在结构的不同区域,以使得测试结果在空间上具有较好的均衡性。

3. 敏感性原则:传感器的布置应考虑到结构的近场和远场区域,以提高测试结果的敏感性和分辨率。

4. 目标:通过传感器布置的优化,得到清晰,并具有合理经济解释的测试结果,以满足该测试的目标。

三、传感器布置方法的研究与优化传感器布置方法的研究与优化主要从以下两个方面入手:1. 基于经验的布置方法基于经验的布置方法是通过对结构特性的理论分析和经验总结,得出一定规则和经验公式。

根据这些规则和公式,可以进行传感器的布置。

(1)基于力振反馈法布置传感器:根据结构在不同频率下的受力和振动情况,选择合适的位置布置传感器,以获取结构的模态参数。

(2)基于随机分析法布置传感器:通过对不同位置的随机振动响应进行分析,选择具有较高信号幅值的位置,以布置传感器。

2. 基于数值优化的布置方法基于数值优化的布置方法是利用数字计算方法进行传感器布置的优化。

通过数值模拟分析和优化算法,选择最佳的传感器布置方案。

(1)有限元模拟和优化算法:通过有限元模拟分析结构的模态特性,结合优化算法进行传感器布置的优化。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第39卷第3期2017年3月人民黄河YELLOW RIVERV〇1.39 ,No.3Mar.,2017【工程建设管理】高拱坝动力监测传感器优化布置合理性研究陈永志(重庆水利电力职业技术学院,重庆402160)摘要:将有限数量的传感器布置在适当位置,以获取全面而准确的结构动力响应信息,对确保大坝的安全运行有着重要作用。

针对高拱坝动力响应监测点的优化布置,融合了MSE法、E I法和MAC法的优势,提出了一种MSE-EI-MAC混 合算法。

以某高拱坝实际工程为例,建立了拱坝模态分析三维有限元模型,分别应用MAC法、E I法、M SE-EI法和MSE-EI-MAC法计算分析了拱坝动力响应测点布置的优化方案,并对各方案进行了分析对比,结果表明,MSE-EI-MAC混合算法计算得出的优化方案优于其他方法的,验证了其可行性。

关键词:高拱坝;动力响应;MES-EI-MAC算法;传感器优化布置中图分类号:TV698.1 文献标志码:A doi:10.3969/j.iwn.1000-1379.2017.03.028Study on the Rationality of Optimal Sensor Placement of High Arch Dam Dynamic TestingCHEN Yongzhi(Chongqing Water Resources and Electric Engineering College,Chongqing 402160,China)Abstract:How to distribute these sensors in reasonable positions of the structure so as to obtain comprehensive and accurate parameter infor­mation of dynamic response of the structure is the foundation of arch dam health diagnosis,which is important to ensure the sale operation of the dam. Based on the in-depth analysis of the current researches on the optimal placement of sensors,this paper combined the advantages of MSE,EI and MAC algorithm and carried on a combination algorithm ( MSE-EI-MAC). Taking a high arch dam as an example of practical engineering,This paper established a three-dimensional finite element model of arch dam modal and used MAC method,EI method,MSE-EI method and MSE-EI-MAC method to analyze the dynamic response of arch dam respectively. Compared to other layout programs,the pro­posed dynamic response of measuring points scheme method through MSE-EI-MAC algorithm is applicable and practicable.Key words:high arch dam;dynamic response;MES-EI-MAC algorithm;optimal sensor placement高拱坝(尤其是超高拱坝)作为复杂的大型混凝土结构,通常建在环境较为恶劣的地方,在复杂条件下因受到环境侵蚀、疲劳效应等灾害因素的耦合作用而出现安全隐患,极易发生破坏。

拱坝一旦失事,将给社会带来灾难性后果,因此对拱坝进行健康监测,及时发现并解决安全问题意义重大[|]。

建立大坝健康监测系统,可以对大坝的运行状态进行实时监控,评价其健康状态,其中传感器布置是其核心部分。

只有传感器布置合理,才能通过尽可能少的测点获取大坝在各种工况下准确的动力响应信息,为客观准确地评判大坝的安全可靠性奠定基础[2]。

理论上讲,传感器越多、种类越丰富,获取的信息越多,越能准确地描述大坝的结构性能,从而能够准确判断大坝结构的状态。

但随着传感器数量的增加,其投资、系统的复杂性均会增加,监测数据的稳定性随之降低[3]。

因此,传感器的合理布置在大坝健康监测中异常重要。

到目前为止,比较常用的传感器优化布置方法有MAC法、有效独立法(E I法)、能量法(MSE)[4]等。

笔者融合以上三种方法的优势,提出了一种传感器优化布置的混合算法,即MSE-EI-MAC法,通过某高拱坝实例验证表明,该算法效果明显优于其他基本算法,可在相关领域进行推广应用。

1高拱坝优化布置方案由振动理论可知,若待识别的模态有m阶,理论上只需m个传感器即可识别模态参数,其他多余的传感器主要是考虑振型匹配以及对重点模态加强监测[5]。

1.1基于Q R分解的M A C法根据振动理论,理论模型模态矩阵的各阶模态向量之间是相互独立的。

基于Q R分解[6]的M AC法传感器的优化布置步骤:①建立所研究结构的有限元模型(三维),并进行模态分析,获取各阶模态参数;②对模态参数矩阵进行Q R分解,得到传感器初始测点位收稿日期=2015-12-23作者简介:陈永志(1982—),男,重庆酉阳人,讲师,主要从事水利工程管理、监理、施工等方面的工作。

E-mail :986952690@ • 119 •置,进而计算初始测点群的M AC矩阵;③在剩余结构中将可供选择的自由度逐一添加到初始测点群中,计算添加新测点群的MAC矩阵,然后与未增加自由度的MAC矩阵相比较,找到使MAC矩阵最大非对角元值最小的测点,然后添加到初始测点群中,不断进行迭代计算,直至MAC矩阵最大非对角元值达到所设定的阈值(本文设为0.25)。

1.2基于识别误差最小准则的有效独立法(E I法)有效独立法[7]由Kammer于20世纪初提出,直至现在仍被认为是行之有效的传感器优化布置方法。

由QR分解理论可知,要想使目标模态坐标g为最佳估计,需满足矩阵A =少T少模最大,其中少为模态矩阵。

设矩阵A的特征值为A,特征向量为珍,则矩阵A 的特征方程为(A-A I) ^= 0 (1)式中:/为单位矩阵。

为衡量各候选可能自由度对目标模态矩阵线性无关的贡献,构造矩阵五〇:E0 =0^A-1(01^)-1= 0 [^T^]-1(2)根据矩阵五。

导出过程,易得其为幂等矩阵,并且对角线上的元素就表示对应的自由度对目标模态矩阵线性无关性的贡献,即第〖个对角元素的值代表第€个自由度对矩阵线性无关的贡献。

对角元素的值越大,则表明贡献越大,说明该点为关键测点,应将其保留;反之,应将对角元素值较小的测点剔除。

将矩阵E〇的对角元素表示为一个列向量E d i a g:E d i a g 二[a1,a2,…,⑶将E&g中的元素进行排序,以此确定相应候选自由度的选择顺序,依次剔除对角元素值最小的自由度(采用迭代法),不断循环迭代,达到控制阈值时迭代结束。

由推导过程可知,E I法不一定能够保证所获取模态参数向量间存在的空间夹角最大,也就无法确保各模态向量之间相互正交;另外,M AC法没有考虑结构的质量分布具有不一致性,极有可能因得到的传感器能量较低而致使重要信息丢失。

1.3基于M S E-E I的混合算法为克服E I法和能量法单独使用时的不足,有学者提出了一种基于能量系数的有效独立法即M SE-EI 法[8]。

其基本思想:以E I法为基础,增加一个系数(即能量修正系数),各候选测点对结构各阶模态应变能M SE的贡献通过该系数表征,以此达到优化的目的。

采用M SE-EI法对拱坝进行传感器优化布置的流•120 •程见图1。

图1 MSE-E I法计算流程2 —种新的传感器优化布置混合算法针对上述基本算法的不足,如MAC法在初始测点及候选测点选择时具有盲目性,E I法无法确保模态向量保持正交,以及M AC法和E I法均未涉及到能量问题,同时能量法信息冗余以及过分依赖有限元建模,提出一种新的混合算法,即基于MSE-EI-M AC法的传感器优化布置算法,并编写Matlab程序实现其优化布置。

该方法实现步骤:①利用HyperMesh建立三维有限元模型,然后进行模态分析,求得模态矩阵,确定需要重点研究的模态阶数;②利用M SE-E I法对结构筛选所有自由度,确定MAC法候选测点范围(设有^个候选测点);③对模态矩阵进行QR分解,获取MAC法的初始测点群,并计算初始测点群模态向量的MAC矩阵,求得MAC矩阵的最大非对角元值rn^;④从^个候选测点中任意选取一个点(假设为测点M添加到初始测点群中,计算新的模态矩阵的M AC矩阵,并求出其最大非对角元值麵% ;⑤计算/(A:)=麵%-麵尤的值;⑥对〃个候选测点逐一重复步骤③〜⑤,得到一组/⑴(€=1,2,…,几)值,将与/⑴m i n对应的测点添加到初始测点群中;⑦将添加了测点的新的测点群当作初始测点群,再重复步骤③〜⑥,直至/(€)m i n<0.25;⑧为避免信息冗余,通过可视化处理界面剔除相距较近的测点,得到最终的测点布置方案。

由上述步骤易知:该混合算法结合了三种方法的优点,能够较好地保证测得的模态向量的正交性和线性无关性,进而实现振型可视化;传感器所在位置的模态动能较大,能够重点监测最具代表性且能够反映出结构特性的模态;同时克服了MAC法添加初始测点和候选测点时的盲目性和能量法对有限元网格剖分的依赖性等。

3某高拱坝的传感器优化布置实例某双曲拱坝位于四川省,最大坝高305 m,坝顶宽度与坝底厚度分别为16、63 m,拱坝厚高比为0.207。

以此双曲拱坝为例进行传感器优化布置。

3.1 ABAQ U S模态分析首先利用HyperMesh建立三维有限元模型:选用的单元类型为8节点线性三维块体(SOLID45),模型整体节点个数为150 648,共划分142 254个单元,其中坝体包含5 000个单元,每个节点有3个自由度,坝体每一层的网格均匀划分。

三维有限元模型见图2。

利用有限元计算软件ABAQUS进行模态分析:通常来说,对于像高拱坝这样的大型水工建筑物,前几阶低频模态的振型参与系数较大,足以描述结构的振动特性。
