VS1003使用指南

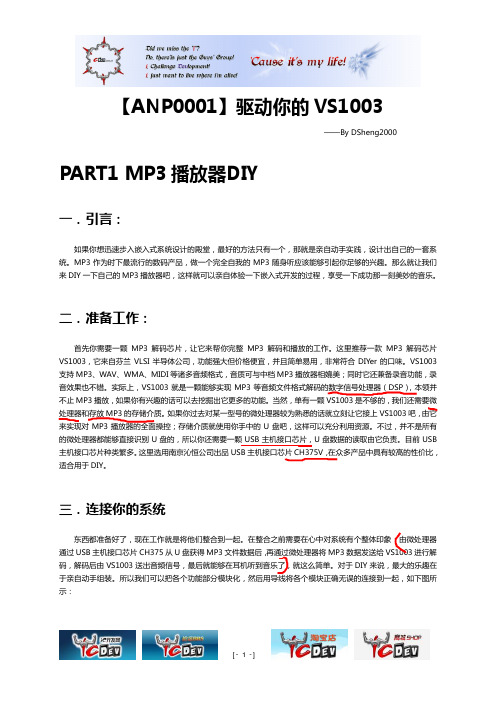

【ANP0001】驱动你的VS1003——By DSheng2000 PART1 MP3播放器IYD一．引言：如果你想迅速步入嵌入式系统设计的殿堂，最好的方法只有一个，那就是亲自动手实践，设计出自己的一套系统。
MP3作为时下最流行的数码产品，做一个完全自我的MP3随身听应该能够引起你足够的兴趣。
那么就让我们来DIY一下自己的MP3播放器吧，这样就可以亲自体验一下嵌入式开发的过程，享受一下成功那一刻美妙的音乐。
二．准备工作：首先你需要一颗MP3解码芯片，让它来帮你完整MP3解码和播放的工作。
这里推荐一款MP3解码芯片VS1003，它来自芬兰VLSI半导体公司，功能强大但价格便宜，并且简单易用，非常符合DIYer的口味。
VS1003支持MP3、WAV、WMA、MIDI等诸多音频格式，音质可与中档MP3播放器相媲美；同时它还兼备录音功能，录音效果也不错。
实际上，VS1003就是一颗能够实现MP3等音频文件格式解码的数字信号处理器（DSP），本领并不止MP3播放，如果你有兴趣的话可以去挖掘出它更多的功能。
当然，单有一颗VS1003是不够的，我们还需要微处理器和存放MP3的存储介质。
如果你过去对某一型号的微处理器较为熟悉的话就立刻让它接上VS1003吧，由它MP3U盘吧，这样可以充分利用资源。
不过，并不是所有的微处理器都能够直接识别U盘的，所以你还需要一颗USB主机接口芯片，U盘数据的读取由它负责。
目前USB 主机接口芯片种类繁多。
这里选用南京沁恒公司出品USB主机接口芯片CH375V，在众多产品中具有较高的性价比，适合用于DIY。
三．连接你的系统东西都准备好了，现在工作就是将他们整合到一起。
在整合之前需要在心中对系统有个整体印象：由微处理器通过USB主机接口芯片CH375从U盘获得MP3文件数据后，再通过微处理器将MP3数据发送给VS1003进行解码，解码后由VS1003送出音频信号，最后就能够在耳机听到音乐了，就这么简单。
