九年级中学考试物理复习训练(电流、电压、电阻)及问题详解

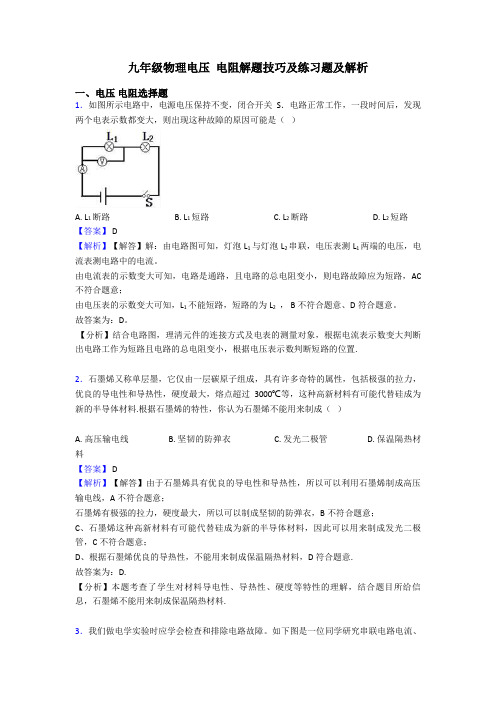

九年级物理电压 电阻解题技巧及练习题及解析
九年级物理电压电阻解题技巧及练习题及解析一、电压电阻选择题1．如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（）A. L1断路B. L1短路C. L2断路D. L2短路【答案】 D【解析】【解答】解：由电路图可知，灯泡L1与灯泡L2串联，电压表测L1两端的电压，电流表测电路中的电流。
由电流表的示数变大可知，电路是通路，且电路的总电阻变小，则电路故障应为短路，AC 不符合题意；由电压表的示数变大可知，L1不能短路，短路的为L2， B不符合题意、D符合题意。
故答案为：D。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据电流表示数变大判断出电路工作为短路且电路的总电阻变小，根据电压表示数判断短路的位置.2．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.3．我们做电学实验时应学会检查和排除电路故障。
如下图是一位同学研究串联电路电流、电压特点的电路图。
当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（）A. L1短路B. L2短路C. L1断路D. L2断路【答案】 B【解析】【解析】由图可知两个电灯串联，灯L1亮，而L2不亮，说明已有电流通过，只能是L2发生短路而不亮。
16.3-人教版九年级上册物理第十六章《电压-电阻》电阻-专题训练含答案及解析
简单1、下列单位中，不是电阻单位的是（）A．ΩB．V C．kΩD．MΩ【分析】据课本的基本知识可知，电阻的单位有Ω、kΩ、MΩ，据此分析即可判断．【解答】据课本知识可知，电阻的单位有Ω、kΩ、MΩ，故ACD是电阻的单位但不符合题意；而V是电压的单位，故B符合题意．故选B．2、有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大？（）A．导体1的电阻大B．导体2的电阻大C．两段导体的电阻一样大D．无法判断3、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是R2，则（）A．R1＞R2B．R1＝R2C．R1＜R2D．不能确定【分析】考查影响电阻大小的因素，在导体材料、长度、横截面积不变时，导体温度改变，其电阻值也会改变，且导体电阻随温度升高而变大．【解答】灯泡灯丝的材料、长度、横截面积不变，其在不工作时，灯丝的温度较低，即电阻较小；当在正常发光时，灯丝的温度很高，即其电阻变大．故选C．4、将一段金属丝拉长之后，下列哪个物理量会发生变化（）A．比热容B．密度C．熔点D．电阻【分析】比热容和密度都是物质的特性，不随物质的形状而改变．金属丝的熔点不随物质的形状而改变．影响电阻的因素有：材料、长度、横截面积和温度有关．【解答】将一段金属丝拉长之后只是形状面改变．比热容和密度都是物质的特性，不随物质的形状而改变．故AB错误．金属丝的熔点不随物质的形状而改变．故C错误．将一段金属丝拉长之后长度变长了，横截面积变小，所以电阻变大了．故D正确．故选D．5、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系【分析】导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意；故选C．6、在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大D．粗细相同，长导线的电阻大【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；C、在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；D、在横截面积和材料相同，长的铜丝电阻大，故D正确．故选D．7、（1）在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：猜想示例：导体的电阻可能与导体的横截面积有关．请你独立猜想：导体的电阻可能跟_________有关；导体的电阻还可能跟_________有关．（2）如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长度均为1m，d的长度为0.5m；a、b、d的横截面积相同，材料不同；a、c、d的材料相同，但c的横截面积大于a．在探究电阻跟横截面积的关系时，可依次把M、N跟_________、_________的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小．若还要探究电阻跟材料的关系时，可依次把M、N跟_________、_________的两端连接．（3）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟_________ 的关系，结论是：_________．【分析】（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积．因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．根据这个思路可以解决此题．（2）通过两导线的异同点，结合控制变量法的思路可以确定探究的是电阻与哪个因素的关系．结论的得出要从条件中挖掘出电阻的不同是由哪个不同的条件引起的．【解答】（1）影响电阻大小的因素有：导体的材料、长度、温度和横截面积．故其影响因素除题目中所提的信息外，还与导体的长度、材料有关；（2）①要研究电阻跟横截面积的关系，必须选取材料、长度都相同，横截面积不同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；②要研究电阻跟材料的关系，必须选取横截面积、长度都相同，材料不同的两根导线，a、b横截面积、长度相同，材料不同，所以应选择a、b．（3）比较a、d两导线的异同点，可以发现，两者的材料、横截面积相同，而长度不同，由此可知探究的是电阻与导体长度的关系．结论为：在其他条件相同的情况下，长度越长，电阻越大．故答案为：（1）长度；材料；（2）a、c；a、b；（3）长度；在其他条件相同的情况下，长度越长，电阻越大．简单1. 关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关【分析】导体的电阻大小的影响因素：长度、横截面积、材料．跟电压、电流都无关．可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小．【解答】A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．故选：D．2. 横截面积相同、电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金导线C．两条导线一样长D．以上情况都可能【分析】掌握影响电阻大小的因素：材料、长度、横截面积和温度；在其他条件相同时，镍铬合金线的电阻会大于铝导线的电阻，即镍铬合金的电阻率大于铝的电阻率．【解答】长度相同、横截面积相同的铝导线的电阻小于镍铬合金线的电阻，铝导线和镍铬合金导线的横截面积相同，电阻相同，则铝导线较长，所以BCD错误，A正确．故选A．3. 有A，B，C，D四根导线，其中A，B，C三根是铜导线，D是镍铬合金线，A和B两根导线的粗细相同，A比B短，B和C两根导线的长度一样，B比C粗，C和D的长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（）A．R A＞R B＞R C＞R D B．R D＞R C＞R B＞R AC．R D＞R A＞R B＞R C D．R C＞R B＞R A＞R D【分析】电阻是导体自身的一种特性，它由导体的材料、长度和横截面积决定．比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行．同样比较电阻大小与粗细或材料关系时，也要求另外两个因素相同．【解答】A，B都是铜导线，A和B两根导线的粗细相同，材料相同，横截面积相同，但A比B短，由于导体的电阻与长度成正比，所以B的电阻大于A的电阻．B、C都是铜导线，B和C两根导线的长度一样，材料相同，长度相同，但B比C粗，由于导体的电阻与横截面积成反比，所以B的电阻小于C的电阻．C是铜导线，D是镍铬合金，C和D的长短和粗细都相同，即长度、横截面积都相同，但材料不同，由于镍铬合金的电阻率大于铜的电阻率，所以在长度和横截面积都相同的情况下，C的电阻小于D的电阻．由此可得：R D＞R C＞R B＞R A．选B．4. 电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联【分析】解答本题的关键就是理解接头处被烧焦的原因是温度过高造成的，而温度过高是因为热量多．【解答】电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．5. 关于影响导体电阻大小的因素说法正确的是（）A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大C．相同材料制成粗细相同的导线，长度越长电阻也越大D．铜导线的电阻一定比铁导线的电阻小【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．【解答】A、电阻是导体自身的一种特性，与是否有电流通过无关，故A错误；B、导体的电阻与加在导体两端的电压无关，故B错误；C、粗细相同的两条导线，材料相同，故长导线的电阻较大，故C正确；D、铜导线和铁导线，因在导体的长度和横截面积未知的条件下，无法判断其电阻大小，故D错误．故选C．6. 如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______，原因是玻璃变成了_______；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______，原因是钨丝的温度越高，它的电阻_______．【分析】导线与绝缘体之间没有绝对的界限，当条件变化时，绝缘体可以变成导体；导体的电阻与温度有关，大部分金属的电阻随温度的升高而增大．【解答】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．故答案为：亮了；导体；变暗；越大．7. 下表乙列出了四种长1m、横截面积为1m㎡的导线在20℃时的电阻值．由表中数据可知，架设输电线，应选择______导线；绕制滑动变阻器，应选用______导线．导线铜钨电阻R/Ω0.017 0.052导线锰铜合金镍铬合金电阻R/Ω0.44 1.1【分析】影响电阻大小的因素：材料、长度、横截面积和温度．【解答】由表中数据可以看出，在长度，长度、横截面积和温度相同的情况下，铜的电阻最小，镍铬合金的电阻最大．若架设输电线，电阻越小越好，故选铜线．若绕制滑动变阻器，电阻大的好，故选镍铬合金丝．故答案为：铜、镍铬合金．难题1. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关【分析】（1）电阻是导体本身的属性，只与导体的长度，导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关．（2）在相同温度的条件下，同种材料的导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大．【解答】A、电阻是导体本身的属性，与电压和通过导体的电流的大小无关，故A错误；B、当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误；C、电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体；故C 错误；D、电阻是导体本身的性质，与电流和电压的大小无关，故D正确．故选D．2. 为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（）A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度【分析】根据影响电阻大小的因素来判断．即影响电阻大小的因素共有：材料、长度、横截面积、温度．【解答】当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为直径小，电阻大．故选B．3. 下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻【分析】根据影响电阻的因素进行分析，即导体的长度、横截面积和材料．【解答】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．故选D．4. 一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1______R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2______R．（填“＜”“＞”“＝”）A ．＜，＜B．＜，＞C．＞，＜D．＞，＞【分析】导体的电阻大小与导体的长度、横截面积和材料有关，长度越大、横截面积越小，电阻越大．【解答】一根粗细均匀的铜导线，把它截为长度相同的两段时，导体的材料不变、横截面积不变，但长度变为原来的12倍，所以每一段铜导线的电阻变为为原来的12倍，即R1＝12R，所以，R1＜R；将铜导线沿中点对折后，导体的材料不变，但导体的长度变为原来的一半，根据电阻与长度的关系可知阻值变为原来定的一半，长度变为原来一半的同时，横截面积变为原来的二倍，根据导体电阻与横截面积的关系可知，电阻又变为一半，即R2＝14R，所以，R2＜R．故答案为：＜，＜．故选A．5. 如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_______，从而减小了导线的_______，以达到减少输电线上电能损失的目的．【分析】将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，从外形上看，很容易得出其横截面积的变化．根据导体的横截面积与电阻的关系，从而可以确定横截面积的变化造成导体的电阻如何变化．【解答】四根导线并联在一起，等效成一根导线，相对于其中的任何一根导线，其横截面积变大了．导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比．所以横截面积增大，导体的电阻减小．故答案为：横截面积；电阻．故选C．6. 今年中考，我市实行网上阅卷，要求每份试卷必须贴上条形码，如图所示．条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由______（半导体、超导体）材料构成的．【分析】二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性．【解答】发光二极管、光敏二极管等元件，它们是由半导体材料构成的．故答案为：半导体．7. 为了研究温度对导体电阻的影响，小翔设计了如图所示的实验电路；用酒精灯对电路中的一段导体加热．观察导体电阻的变化，该实验方案存在缺陷所在或提出改进方案：_______．【分析】电阻起阻碍电流的作用，可通过灯泡的亮度或电流表的示数探究温度对电阻的影响．【解答】根据电路图可知，电路中没有反应电流变化的元件，同时当电路中电流过大时，电源或导线将被烧坏，因此应在电路中串联滑动变阻器和灯泡，或在电路中串联滑动变阻器和电流表．故答案为：在电路中串联滑动变阻器和灯泡（或在电路中串联滑动变阻器和电流表）．8. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．编号材料长度/m 横截面积/mm2A 镍铬合金0.5 0.5B 镍铬合金 1.0 0.5C 镍铬合金0.5 1.0D 锰铜合金0.5 0.5（1）按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_______来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_______有关．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差_______，解决这一问题的措施是________．【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．（2）（3）根据控制变量法的要求，根据实验目的或实验现象分析答题；（4）用电流表测电路电流时，要选择合适的量程，量程过大，会使读数误差增大．【解答】（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小．（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验．（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关．（4）由图2所示电流表可知，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．故答案为：（1）电流表示数；（2）A、B；（3）导体的材料；（4）偏大；电流表改用小量程．9. 如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察_______比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的________和________有关．【分析】（1）在电源电压不变的情况下，根据欧姆定律UIR可知，电流越小，也就说明电阻越大．而在灯泡的电阻一定时，根据电功率的计算公式P＝I2R，电流越小，灯泡就越暗．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】（1）在电源电压不变的情况下，AB之间接入的电阻越大，电路中的总电阻越大，电流就越小．灯泡电阻不变的情况下，电流越小，灯泡的实际功率就越小，灯泡就越暗．所以可以根据电流表示数的大小或灯泡的亮暗程度来判断所接入导体电阻的大小．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；故答案为：（1）电流表示数（灯泡亮度）；（2）长度；横截面积．难题1、关于电阻的大小（不考虑温度的影响），下列说法中正确的是（）A．银导线的电阻比铜导线的电阻小B．同种材料制成的导线，长度越长，电阻越大C．同种材料制成的导线，横截面积越大，电阻越小D．同种材料、粗细相同的导线，长度越短，电阻越小【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B、C都不正确．同种材料、粗细相同的导线，长度越短，电阻越小，所以选项D正确．故选D．2、如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．AB段电阻大，电流小B．CD段电阻大，电流大C．AB段电阻大，电流与CD段相等D．CD段电阻大，电流与AB段相等【分析】解答本题应掌握：电阻的大小与长度及横截面积有关，而串联电路中各部分的电流一定相等．【解答】两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等；故选C．3、光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（）A．光敏电阻的阻值随光强的增强而变大B．光敏电阻的阻值随光强的增强而变小C．光敏电阻的阻值随光强的增强先变大后变小D．光敏电阻的阻值随光强的增强先变小后变大【分析】由图象可直接得出电阻与光强的关系，由图象可看出，电阻与光强成反比．【解答】这是一个反比例函数图象，由图知电阻与光强成反比，故随光强的增大电阻减小，随光强的减小电阻增大．故选B．4、如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度________（升高/降低），电流表的读数________（变大/变小）．【分析】往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．根据欧姆定律，可判断电流表的读数的变化．【解答】解；（1）往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．（2）电源电压保持不变，热敏电阻的阻值随温度的降低而增大，热敏电阻的温度减低，。
第十六章 电压 电阻全章综合训练(有解析) 人教版物理九年级全一册
第十六章电压电阻全章综合训练刷中考考点1 电压及其测量(1[2023黑龙江牡丹江中考，中]如图所示，闭合开关，说法正确的是 ( )A.两只小灯泡并联B.电压表测量 L₁两端的电压C.若L₁不发光，一定是L₁断路D.若L₂不发光，电压表一定无示数2[2023 湖南怀化中考，中]在如图所示电路中，闭合开关后电压表 V₁的示数为2.5 V，V的示数为4.5V，则电路的电源电压为 V，灯L₂两端电压为 V。
3[2023 福建中考,中]如图所示，电源电压不变，灯L₁、L₂完全相同。
闭合S₁,断开S₂、S₃,灯 L₁、L₂是联的。
闭合S₁、S₂,断开S₃,电压表示数为U₁;闭合S₁、S₃,断开S₂,电压表示数为U₂,则U₁:U₂=。
考点2 电阻及其影响因素4[2023 湖南常德中考,中]有A、B、C三根完全相同的导线，将A导线剪去一半，电阻变为 R₁；将B 导线均匀地拉伸到原来长度的两倍，电阻变为R₂；将C导线从中间对折，电阻变为R₃。
下列大小关系正确的是( )A.R₁>R₂>R₃B.R₂>R₁>R₃C.R₂>R₃>R₁D.R₃>R₁>R₂5[2023 天津中考,中]电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。
当滑片向A端旋转时，连入电路的电阻 ( )A.变大B.变小C.不变D.先变大后变小6[2022 黑龙江绥化中考，中]“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。
编号材料长度/m 横截面积/mm²灯泡亮度A 锰铜合金0.5 0.8 亮B 镍铬合金0.5 0.8 较亮C 镍铬合金0.5 0.4 较暗D 镍铬合金 1.0 0.4 暗(1)实验中通过观察比较电阻丝电阻的大小。
(2)实验中采用的研究方法是和转换法。
(3)分别将编号为的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关。
初三物理中考复习电流电压电阻计算题训练含答案
初三物理中考复习电流电压电阻计算题训练含答案1.在电路中，当开关S闭合时，灯L1和L2两端的电压分别为8V-3.8V=4.2V和3.8V。
2.在电路中，根据欧姆定律，R1支路的电流为0.6A，R2支路的电流为0.3A，因此总电流为0.9A。
根据基尔霍夫定律，电源电压为U=I(R1+R2)=0.9A×(5Ω+10Ω)=13.5V。
R1支路的电流为0.6A。
3.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。
根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.2A，因此通过L1的电流为0.5A-0.2A=0.3A。
4.在电路中，根据基尔霍夫定律，总电流等于I1+I2.因此I1=1.2A-0.9A=0.3A，I2=0.9A。
5.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。
根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.3A，因此通过L1的电流为0.5A-0.3A=0.2A，通过L2的电流为0.3A。
6.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/2.5V=2.4Ω。
根据电路中的并联电路原理，小灯泡L2两端的电压等于电源电压，即6V。
7.在电路中，根据电阻定律，小灯泡的电阻为R=U/I=6V/6W=1Ω。
当电流表的示数为0.7A时，小灯泡的电功率为P=UI=0.7A×6V=4.2W。
8.在电路中，根据基尔霍夫定律，电源两端的电压为U=I1R1+I2R2=0.6A×10Ω+0.9A×(10Ω+R2)，R2=5Ω。
电源两端的电压为U=9V。
9.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/0.2A=30Ω。
根据电路中的并联电路原理，电压表的阻值为R=U/I=6V/0.5A=12Ω。
10.在电路中，根据欧姆定律，R1和R2并联的总电阻为R=R1R2/(R1+R2)=3Ω。
根据基尔霍夫定律，电源电压为U=IR=0.2A×3Ω=0.6V，通过R1的电流为I=U/R1=0.6V/10Ω=0.06A。
九年级物理电压 电阻专题练习(解析版)
九年级物理电压电阻专题练习（解析版）一、初三物理电压电阻易错压轴题（难）1．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为LRSρ=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。
而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。
材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关。
于是小红找来不同规格的导线进行测量，实验数据见下表：（1）写出电阻率ρ在国际单位制中的单位是_________________。
（2）分析比较实验序号1、2的数据，可以初步确定猜想1是________（正确/错误）的，这种探究问题的方法叫_________________。
（3）分析比较实验序号_________的数据，可以初步确定猜想2是错误的。
（4）分析比较实验序号1、4、5的数据，可得到的初步结论是__________________________。
（5）根据表中的数据，如果要制作一个滑动变阻器，应选用 _________材料作为电阻线圈，这是因为相同规格的这种材料电阻较________（大/小）。
【答案】Ω·m错误控制变量法 1、3 电阻率与导体的材料有关镍铬合金大【解析】【分析】【详解】(1)[1]已知R的单位是Ω、L的单位是m、S的单位是2m，由电阻定律公式LRSρ=。
根据等式两边的单位相等可以知道电阻率ρ在国际单位制中的单位是Ω·m ；(2)[2][3]分析比较实验序号1、2的数据长度不同时电阻率相同，故猜想1是错误的；只允许一个量发生改变，控制其他量不变的实验方法叫控制变量法；(3)[4]分析比较实验序号1、3的数据横截面积不同时，电阻率相同可以确定猜想2是错误的；(4)[5]分析比较实验序号1、4、5的数据，它们的长度、横截面积相同，而材料不同时电阻率不同，可得到的初步结论是电阻率大小与材料的种类有关；(5)[6][7]根据表格可知镍铬合金的电阻率比较大，所以如果要制作一个滑动变阻器，应选用镍铬合金材料作为电阻线圈，这是因为相同规格的这种材料电阻较大。
人教版九年级全一册物理专题复习：电流、电压计算 专项练习题(含答案)
人教版九年级全一册物理专题复习：电流、电压计算专项练习题1.在如图所示电路中，通过L1的电流为2A，通过L2的电流为3A，通过L3的电流为4A，则电流表A1、A2、A3示数分别是多大？2.现有一个串联电池组，一个开关，两个小灯泡，两块电流表。
（1）请完成下面的实物图（下图甲），要求：两灯并联，开关控制两个灯泡，电流表A1测干路电流，电流表A2测电灯泡L2的电流。
（2）某同学实验时发现两块电流表的指针位置都如下图乙所示，请问：流过电灯L1和L2的电流各是多少？（计算要有过程，否则不计分）3.如图所示电路中，闭合开关S后，灯L1、L2、L3正常发光，电流表A1、A2、A3的示数分别为1A、0.7A、0.5A，求通过灯L1、L2和L3的电流分别是多少？4.如图是一个实验用玻璃箱中的电路图。
进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光。
求：（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？5.在图甲所示的电路中，当闭合某些开关时，小灯泡L1、L2形成并联电路，此时电流表A1和A2的指针都指在图乙所示的位置。
求：（1）三个开关分别处于什么状态？（填“闭合”或“断开”）（2）电流表A1和A2的示数分别是多少？（3）小灯泡L1的电流是多少？6.认真观察图，分析并解答下面的问题：（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？7.从A、B两题中任选一题作答A．在图1所示的电路中，电源电压不变，只闭合开关S1时，电流表A1的示数为0.3A；只闭合开关S2时，电流表A的示数为0.5A．当开关S1、S2都闭合时，计算三个电流表的示数B．在图2所示的电路中，电流表为实验室用的双量程电流表，当只闭合开关S1时，电流表A偏转超过量程的一半，示数为0.4A；当只闭合开关S2时，电流表A偏转了量程的5/6，请你解答：（1）通过计算说明开关S1、S2能否同时闭合？（2）要测出S1、S2同时闭合时干路中的电流，应如何改接原电路？（3）电路改接后，若先闭合开关S1、再闭合开关S2，电流表A的示数将如何变化？8.如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“-”、“15”，请回答：（1）电源电压，L1、L2两端的电压各是多少？（2）通过L1、L2的电流为多大？（3）若A2、V两电表位置互换，则L1、L2亮暗情况，及判断电压表有无示数，若无说明理由；若有，电压表示数为多大？（以上答案均需要说明理由）9.如图甲所示电路，V1，V2是两只相同的电压表。
九年级物理全册电流与电压和电阻的关系练习欧姆定律含解析新版新人教版
《电流与电压和电阻的关系》同步练习一、单选题1.在做“探究电流与电阻的关系”实验中，电路如图所示．先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V，读出电流表示数．接着用10Ω的电阻替换5Ω的电阻，闭合开关，此时电压表示数及应进行的操作是（）A.大于2V，应将滑片P向左滑B.大于2V，应将滑片P向右滑C.小于2V，应将滑片P向左滑D.小于2V，应将滑片P向右滑2.在探究“通过导体中的电流与电阻关系”实验时，小明控制电压不变，改变定值电阻阻值六次，分别测出了相应的电流值，为了使得出的结论具有普遍性，他下一步应该做的是（）A.整理器材，结束实验B.分析数据，得出结论C.换用阻值不同的电阻，再测出几组电流值D.改变控制的电压值，再测出两组电流值3.如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是（）①闭合电键前，移动滑片P到最右端是为了起到保护电路的作用②闭合电键后，移动滑片P的作用是控制电阻两端的电压保持不变③闭合电键后，移动滑片P的作用是控制通过电阻的电流保持不变④闭合电键后，移动滑片P的目的是多次测量取平均值减少误差．A.①②B.②③C.①③D.②④4.根据下列一组实验数据，可以得到的结论是（）导体两端电压导体的电阻通过导体的电流2V 5Ω0.4A2V 10Ω0.2A2V 20Ω0.1AA.导体电阻一定时，电压跟电流成正比B.导体电阻一定时，电流跟电压成正比C.电压一定时，电阻跟电流成反比D.电压一定时，电流跟电阻成反比5.小军采用如图的电路，研究“通过某导体的电流与它的电阻关系”．当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关前，滑动变阻器应该（）A.保持变阻器滑片不动B.将变阻器滑片向右滑动C.将变阻器滑片向左滑动D.更换阻值更大的滑动变阻器6.在研究电流跟电压、电阻的关系实验中，得出表格中的一组数据，根据这组数据，可以得到的结论是（）导体两端的电压（V）导体的电阻（Ω）通过导体的电流（A）4 5 0.82 5 0.46 5 1.2A.导体电阻一定时，导体两端的电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端的电压成正比C.导体两端电压一定时，导体的电阻和通过导体的电流成反比D.导体两端电压一定时，通过导体的电流和导体的电阻成反比7.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（）A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小8.关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是（）A.两个实验所采用的研究方法是相同的B.两个实验多次测量的目的是相同的C.两个实验的电路在课本中是相同的D.两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变二、多选题9.在探究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为 4.5V，滑动变阻器上标有“15Ω1A”字样．在A、B 间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为2V，读出电流表的示数．当20Ω的电阻接入A、B 间时，电压表的示数始终无法达到2V，其原因可能是（）A.电源电压 4.5V 太高 B.控制的电压 2V 太高C.滑动变阻器阻值太小D.所选 20Ω的阻值太小10.对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法正确的是（）A.它们都是采用控制变量的研究方法B.它们的实验电路是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差11.关于公式R=，下列说法正确的是（）A.电阻与电压成正比B.对同一导体，它两端的电压与通过它的电流之比是定值C.电阻的大小与电压、电流大小无关D.电阻与电流成反比12.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（）A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻三、填空题13.小娟在探究“电阻中的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图所示I-U关系图象．由图可知甲、乙两电阻的大小关系为R甲 ______ R乙（填“大于”或“小于”）；当甲、乙两电阻并联在电压为3V的电路中时，干路的电流为 ______ A．14.如图甲是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压U=15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个定值电阻分别为5Ω，10Ω，15Ω，20Ω．（1）电流表的量程应选 ______ A．（2）小明实验时尝试在ab间接入5Ω、10Ω、15Ω或20Ω电阻，并调节滑动变阻器，使电路中的电流控制在图乙所示的数值不变．但他发现当ab间接 ______ Ω电阻时，无论怎样移动滑动变阻器的滑片，都不能得到实验所要求的数据．（3）为了使这四个电阻都能为实验所用，电路中电流应改成控制在 ______ A最合理．四、作图题15.在“探究通过定值电阻的电流与电压的关系”实验中：（1）如图所示，用笔画线代替导线，将实验电路连接完整（要求滑片左移时，滑动变阻器接入电路的阻值变小）；（2）在虚线框中画出实验电路图．人教版物理九年级第十七章第1节《电流与电压和电阻的关系》同步练习答案和解析【答案】1.B2.D3.A4.D5.B6.B7.C8.C 9.AC 10.BCD 11.BC 12.ABC13.大于；0.914.0～3；20；0.7015.解：（1）因滑片左移时，滑动变阻器接入电路的阻值变小，即应将变阻器滑片左边电阻丝连入电路中，如下左图所示；（2）根据实物图画出电路图，如下图右图所示：【解析】1. 解：当A、B两点间的电阻由5Ω更换为10Ω后，AB间的电压将增大，该实验要控制AB间的电压不变，所以下一步的操作是：向右滑动滑片，使滑动变阻器连入的电阻变大（分压变大），使AB间的电压减小，直到电压表的示数为2V为止．故选B．探究电流跟电阻的关系时，要保持电阻两端的电压不变，去改变电阻，但当电阻增大时，它两端的电压也随之变化，为保证结论的准确性，要通过调节滑片使电阻两端的电压减小为原来的值，根据串联电路的分压关系去调节即可．本题考查了学生对控制变量法的理解和掌握，并能根据串联时分压关系知道，当一个电阻阻值增大时，其两端的电压也增大．2. 解：“探究导体中电流与电压的关系”的实验时，在保持电压不变的条件下，通过多次改变定值电阻阻值，得出相应的电流值；同时也应改变控制的电压值，再测出对应的几组电流值．为了寻找普遍规律，应通过改变变量或不变量进行多次测量．本题考查多次测量的方法使用，会关键多次测量的目的，通过具体的实验能判断出需要改变的物理量．3. 解：①闭合电键前，为保护电路，变阻器连入电路中的电阻最大，即移动滑片P到最右端是为了起到保护电路的作用，正确；②根据控制变量法，在研究电流与电阻的关系时，要控制电阻两端的电压不变，闭合电键后，当换下不同的定值电阻时，根据分压原理，电压表示数要改变，通过移动滑片P 的作用是控制电阻两端的电压保持不变，正确；③根据欧姆定律I=，因控制定值电阻的电压不变，当换上不同的定值电阻时，通过电阻的电流改变了，故闭合电键后，移动滑片P的作用是控制通过电阻的电流保持不变，错误；④在研究“电流与电阻的关系”实验中，为得出普遍性的规律，要更换不同的定值电阻（保持电压不变），记录对应的电流大小，故要移动滑片P的目的是多次测量取平均值减少误差是错误的．故选A．①为保护电路，闭合电键前，变阻器连入电路中的电阻最大；②③④根据控制变量法，在研究电流与电阻的关系时，要控制不同的定值电阻两端的电压不变，这是通过移动变阻器的滑片来实现的；本题研究“电流与电阻的关系”，考查变阻器在实验中的2个作用及控制变量法和归纳法的运用，体现了对过程和方法的考查．4. 解：由表中数据可知，导体两端的电压是2V（一定的），而导体中的电流是随着电阻的增大而减小，进一步定量的分析，还可以发现导体中的电流与导体的电阻成反比．综上分析，故选D表中的数据是关于电流、电压、电阻的．很容易联想到这是研究导体中的电流与电压、电阻的关系时记录的数据．由此入手，进行分析．认真审题，把握表中的相同点与不同点是此题的关键．需要注意电阻是导体本身的一种性质，其阻值和电压、电流的大小无关，因此不能说“电压一定时，电阻与电流成反比”，应注意它们之间的因果关系．5. 解：探究电流与电阻的关系时，应控制电压相同．当更换电阻后，电阻变大，分压变大，为保持电阻两端的电压不变，应适当调节滑动变阻器，使其滑片适当向右移动，使滑动变阻器两端电压变大，则定值电阻两端电压变小．故B做法正确．当更换电阻后，电阻变大，分压变大，为保持电阻两端的电压不变，应适当调节滑动变阻器，据此判断．此题是探究通过导体的电流与电压、电阻的关系时，滑动变阻器在此实验中的作用，通过其调节作用，来控制和改变电路的变化．6. 解：由表中数据可知，电阻R=5Ω不变，且电压增大为原来的几倍，电流也增大为原来的几倍，可得在导体电阻一定时，通过导体的电流跟导体两端的电压成正比，故ACD错误，B正确．故选B．探究“电流与电压和电阻的关系”使用的是控制变量法，探究电流和电压的关系，需使电阻不变；探究电流和电阻的关系，需使电压不变．探究“电流与电压和电阻的关系”侧重考查控制变量法和所得数据寻找规律，其中正比和反比是最简单的．7. 解：（1）图象的横坐标表示电阻，纵坐标表示电流，因此得到的是电流和电压的关系；（2）图象是个反比例函数图象，因此说明电流与电阻成反比，即电流随电阻的增大而减小；（3）在探究电流与电阻的关系时，应控制电压不变；综上，由图象可得出的结论是：电压一定时，电流随电阻的增大而减小．故选：C．本题是电流--电阻图象，这是一个反比例函数图象，由图象可以得到“在电压一定时，电流与电阻成反比”的规律．图象题，首先要明白横纵坐标表示的物理量，然后根据图象的函数关系得出结论，重点考查学生的图象分析能力．8. 解：A、在“探究电流跟电阻的关系”时需要采用控制变量法，而“伏安法测量电阻”时不需要利用控制变量法，不正确；B、这是两个完全不同的实验，因此两个实验的目的完全不同，故说法错误；C、这两个实验的实验电路图都相同，说法正确；D、“探究电流跟电阻的关系”时，使用滑动变阻器的目的都是为了控制电阻两端电压不变；而在“伏安法测量电阻”实验时，使用滑动变阻器是为了多次测量取平均值减小误差，故D选项错误；故选C．这两个实验都需要测量出通过电阻的电流和其两端的电压，实验电路图都是相同的，并且在做“探究电流跟电阻的关系”时，要控制电阻两端的电压不变；实验过程都需要采用多次测量取平均值的办法来减小误差．此题结合两个电学实验进行分析考查对物理学方法的理解与应用情况．9. 解：由题意知，电源电压为3V，电阻两端的电压为1.5V，则滑动变阻器两端的电压应为3V-1.5V=1.5V；根据串分压的知识：===；因为滑动变阻器的最大阻值为15Ω，电阻的阻值为滑动变阻器阻值的=倍，所以其两端的电压也为滑动变阻器两端电压的倍，其定值电阻太大或滑动变阻器的最大阻值太小，而造成了电压表示数始终大于2V，而无法达到2V，C正确，BD错误；若减小电源电压，则电阻两端的电压会减小，故A正确．故选AC．根据电路图可知，定值电阻与滑动变阻器串联，电压表测量定值电阻两端电压，电流表测量电路电流；根据串分压的知识进行判断，在串联电路中电流相等，根据U=IR，电压与电阻成正比，所以U1：U2=R1：R2．此题考查了电路中串分压的知识，常根据这个知识判断变阻器的规格或判断滑动变阻器的滑动方向，要注意理解掌握．10. 解：多次实验的目的有两个：一是多次实验得出具有普遍性的结论，二是取平均值减小误差，提高实验的准确性，根据实验目的具体分析．A、在“探究电流跟电阻的关系”时需要控制电压不变，采用了控制变量法；而“伏安法测量电阻”时多次测量的目的是取平均值减小误差，提高实验测量的准确性，不需要利用控制变量法，不符合题意，A不正确；B、这两个实验的实验电路图都相同，符合题意，B说法正确；C、在“探究电流跟电阻的关系”时分析多组数据，是为了避免实验的偶然性，得出具有普遍性的结论，符合题意，C正确；D、由A分析，符合题意，D正确；故选B、C、D．这两个实验都需要测量出通过电阻的电流和其两端的电压，实验电路图都是相同的，在做“探究电流跟电阻的关系”时，要控制电阻两端的电压不变；伏安法测量电阻实验要采用多次测量取平均值的办法来减小误差．本题考查将探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验横向比较，分析两个实验的共同点与不同点，体现了对过程和方法的考查，是中考的热点题型，有一定难度．11. 解：A、由于导体的电阻是导体本身阻碍电流的性质，其不会随着电压的改变而改变，故该选项错误；B、对同一导体，其阻值一般不变，故据欧姆定律的变形公式R=可知，它两端的电压与通过它的电流之比是定值，故该选项正确；C、影响电阻大小的因素有：导体的长度、横截面积、材料以及温度，其大小与电压和通过的电流均无关系，故该选项正确；D、由于导体的电阻是导体本身阻碍电流的性质，其不会随着电流的改变而改变，故该选项错误．故选BC．导体的电阻是导体本身阻碍电流的性质，影响电阻大小的因素有：导体的长度、横截面积、材料以及温度；与通过导体的电流、导体两端的电压无关；但可以由R=求出导体的电阻．知道影响电阻大小的因素，并且知道导体的电阻与导体两端的电压和通过的电流无关是解决本题的关键，欧姆定律变形公式R=只是计算电阻的一种方法．12. 解：A、由图象可知，当U乙=1V时，I乙=0.1A，故A正确；B、当甲、乙两导体并联后接到电压为3V的电源上，由图知I甲=0.6A，I乙=0.3A，I=0.9A，故B正确；C、由图象可知，通过导体的电流随电压的增大而增大，并且成倍数的增大，即成正比，故C正确；D、加同样电压时（3V），I甲=0.6A，I乙=0.3A，I甲＞I乙，所以R甲＜R乙，故D不正确．故选ABC．从U-I图象可以得出的信息：①在一定电压下通过导体的电流；②通过导体的电流与其两端的电压成正比；③通过比较相同电压下的电流大小，比较电阻大小关系；④通过比较相同电压下的电流大小，比较电阻的大小关系．从U-I图象可以得出的信息：一是知道一定电压下的通过导体电流求导体电阻，二是比较两个电阻的大小．13. 解：（1）∴R甲＞R乙（2）当电压是3V时，甲的电流是0.3A，乙的电流是0.6A，甲和乙并联在电路中，干路电流等于各支路的电流之和，干路电流是0.9A．故答案为：大于；0.9．（1）并联电路中干路电流等于各支路的电流之和．（2）根据欧姆定律推导得：R=进行计算．（1）掌握串联电路和并联电路的电流、电压、电阻的特点．（2）根据I=，U=IR，R=进行计算．14. 解：（1）当定值电阻为5Ω，且滑动变阻器接入电路中的电阻为0时，电路中的电流最大，根据欧姆定律可得，电路中的最大电流I===3A，所以电流表的量程为0～3A；（2）由图乙可知，电流表的分度值为0.1A，示数为0.8A，当电流表的示数为0.8A时，电路中的总电阻R===18.75Ω＜20Ω，所以，当ab间接20Ω电阻时，无论怎样移动滑动变阻器的滑片，都不能得到实验所要求的数据；（3）当定值电阻为20Ω时，电路中的最大电流I max===0.75A，当定值电阻为5Ω时，电路中的最小电流I min===0.6A，因滑动变阻器的实际最大阻值略小于20Ω，且电流表的分度值为0.1A，所以，为了使这四个电阻都能为实验所用，电路中电流应控制在0.70A最合理．故答案为：（1）0～3；（2）20；（3）0.70．（1）根据欧姆定律求出电路中的最大电流确定电流表的量程；（2）根据电流表的量程和分度值读出示数，利用欧姆定律求出电压表的示数，根据欧姆定律求出电路中的总电阻，然后判断不符合实验要求的电阻；（3）当定值电阻为20Ω时，根据欧姆定律求出电路中的最大电流，当定值电阻的阻值为5Ω时，根据电阻的串联和欧姆定律求出电路中的最小电流，然后结合电流表的分度值确定电路中控制的最合理电流．本题考查了电流表量程的选择和电流表的读数、串联电路特点、欧姆定律的应用等，关键是会根据最大定值电阻接入电路中时电路中的最大电流和最小定值电阻接入电路中时最小电流以及电流表的分度值确定控制最合理的电流值．15.（1）根据滑片左移时，滑动变阻器接入电路的阻值变小确定变阻器接线柱的连接，并与电阻串联在电路中；（2）根据实物图画出电路图本题探究通过定值电阻的电流与电压的关系，考查电路的连接，要注意两者的一一对应性．《欧姆定律》同步练习一、单选题1.如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（）A.1：3B.3：1C.3：4D.4：32.如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A.图1中的R0有保护电路的作用B.温度升高时，电压表的示数会变小C.温度为40℃时，电流表的示数为0.2AD.温度降低时，电压表与电流表示数的比值变小3.如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2．则下列四个选项中，R x的表达式正确的是（）A.R x=R0B.R x=C.R x=D.R x=4.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A. B. C. D.5.如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻R x阻值的是（）A. B.C. D.6.“节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（）A.总电流B.总电压C.总电阻D.总功率7.如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端．闭合开关，当滑片P在A端时，的示数为0.6A；当滑片P移到B端时，的示数为0.2A．则R1和滑动变阻器R2的最大阻值分别是（）A.10Ω，15ΩB.10Ω，20ΩC.10Ω，30ΩD.30Ω，10Ω8.如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小二、多选题9.如图所示电路，电源电压6V保持不变，定值电阻的阳值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合滑片由b端向a端移动过程中，以下说法正确的是（）A.电压表的示数增大B.当滑片移到中点时，电压表示数为2VC.当滑片移到a端时，电流表示数为0.2AD.电压表示数与电流表示数的比值不变10.如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I-U图象如图乙所示．以下说法正确的是（）A.灯泡正常发光时的电流为1AB.灯泡两端的电压为3V时，它消耗的电功率为1.5WC.灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD.滑动变阻器的最大阻值为9Ω11.如图所示是导体甲和乙的I-U图象，下列说法正确的是（）A.甲、乙均为定值电阻B.当甲两端电压为3V时，R甲=0.2ΩC.甲、乙串联在电路中闭合开关，电路电流为0.2A时，电路总电压是3VD.甲、乙并联在电路中闭合开关，甲两端电压为2V时，甲、乙电功率之比为2：112.在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，当闭合开关S后，下列说法正确的是（）A.电路中电流表的读数随拉力的增大而减小B.电路中电流表的读数随拉力的增大而增大C.当拉力增大时，电压表与电流表示数之比保持不变D.把电压表改成拉力计时表盘刻度均匀13.小明将两个小灯泡L1（6V 12Ω）、L2（6V 20Ω）（灯丝的电阻保持不变）串联接入电路中，允许接入电路的电源电压是（）A.12VB.10VC.9VD.9.6V三、填空题14.压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10V，R1=8Ω，R2的阻值变化范围为0-10Ω，闭合开关S，压力F与R2的变化量成正比，F=1N时，R2为2Ω，此时电流表示数是 ______ A；当电流表的示数为I时，F= ______ N（写出关于I的数学表达式）四、实验探究题15.小柯在拓展课上，设计了图甲电路，用来直接测出接入1、2两点间导体的电阻．（1）用导线连接1、2两点，电流表的示数如图乙，则通过变阻器的电流为 ______ A．此时1、2两点间的电阻为0Ω，则在电流表指针所指的刻度上标0Ω．（2）保持变阻器滑片不动，把待测电阻R x接入1、2两点之间，此时电流表读数为0.1A，则R x的阻值是 ______ Ω，然后在电流表的0.1A刻度处标上相应的阻值．依此方法，在电流表的刻度上一一标上相应的阻值，这样就可以用此电流表测出接入1、2两点间导体的电阻．（3）干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准0Ω刻度线．要使指针重新对准0Ω刻度线，变阻器的滑片应向 ______ （填字母）端移动．人教版物理九年级第十七章第2节《欧姆定律》同步练习答案和解析【答案】1.C2.D3.D4.B5.D6.C7.B8.D 9.AD 10.AD 11.CD 12.BD 13.CD14.1；-415.0.5；12；B【解析】1. 解：由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，因串联电路中各处的电流相等，所以，由I=可得，两电阻两端的电压之比：====，因串联电路中总电压等于各分电压之和，所以，电压表V1与V2的示数之比：===．故选C．由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比．本题考查了串联电路的特点和欧姆定律的应用，要注意电压表不测带电源用电器两端的电压．。
初三物理电路电流电压和电阻试题答案及解析
初三物理电路电流电压和电阻试题答案及解析1.在图中，要求用电流表测量灯泡L2中的电流(约为0.3A)，电压表测量灯泡L1的电压， L1、 L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．【答案】【解析】已知两灯并联，则电路总的连接方式为并联；开关控制整个电路，说明了开关连在干路中．变阻器调节L1的亮度，说明了变阻器与灯L1串联在同一支路中，而电压表测量灯L1两端的电压，说明电压表与L1并联；电流表测量灯L2的电流，说明电流表串联在灯L2所在的支路中．在连接实物图时，要注意两点：①电压表、电流表量程的选择，以及“+”进“-”出的接线要求；②滑动变阻器的连接方法：“一上一下”．具体连接方法：先将电池组、开关串联起来，然后分成两路：一路接入滑动变阻器（一上一下）、灯L1，然后回到电源的负极，另一路接入灯L2、电流表，然后回到电源的负极，由于灯泡的额定电流大约为0.3A，所以选择0～0.6A的量程．最后将电压表并联在灯L1的两端，由于电源电压为3V，所以选择0～3V的量程。
然后根据实物图来画出相应的电路图。
【考点】实物的电路连接；根据实物图画电路图；电流表的连接；电压表的连接；滑动变阻器的使用．2.如图所示，要使灯泡L1和L2串联在电路中，应闭合开关；若要使L1和L2并联在电路中，应闭合开关；绝对不允许同时闭合开关，因为此时电路处于状态，会把电源烧坏．【答案】S3 S1、S2S2、S3短路【解析】串联电路中电流只有一条路径，电流顺次流过各用电器；并联电路中电流有两条或两条以上路径。
根据电流的流向，要使灯L1、L2串联，电流从正极出发，先后经过灯L2、L1，电流经开关S3、L2、L1回到电源负极，所以只要闭合S3即可。
要使两灯并联，电流可以从正极经S1后，分别从L1支路和L2、S2这两条支路回到电源负极，所以闭合开关S1、S2。
在电路中绝不允许不经不用电器电流直接从正极流到负极，所以闭合开关S2、S3会造成电源短路，烧坏电源。
九年级上册物理 电压 电阻专题练习(解析版)
九年级上册物理电压电阻专题练习（解析版）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。
同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。
以上猜想中正确有_____（填序号）。
【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。
(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。
综上所述，以上猜想中正确只有②。
2．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。
金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。
17.1 电流与电压和电阻的关系 同步练习(有解析) 人教版物理九年级全一册
17.1 电流与电压和电阻的关系刷基础知识点1探究电流与电压的关系1[2023 云南曲靖质检]某小组同学在“探究电流与电压的关系”实验中，所用实验器材有电流表、电压表、电压为3 V的电源、滑动变阻器、开关、若干导线、定值电阻R。
(1)请用笔画线代替导线，按图甲所示电路图将图乙所示的实物电路连接完整。
(2)在连接电路时，开关应处于状态。
(3)闭合开关，发现电压表无示数，电流表示数较大，则故障原因可能是。
(4)同学们通过移动滑片更改电压表示数，分别测出在不同电压下通过定值电阻的电流，并将实验数据记录在了表中。
根据表中数据可知，当电阻一定时，通过导体的电流与导体两端电压成比。
知识点2 探究电流与电阻的关系2[2023陕西渭南期末]某学习小组在做“探究电流与电阻的关系”实验中，采用了如图1所示的电路，电源电压为3 V，四个定值电阻的阻值分别为5 Ω、10Ω、15Ω和20Ω,滑动变阻器的规格为“20Ω 1 A”。
(1)闭合开关前，滑动变阻器的滑片P应位于最(填“左”或“右”)端。
(2)闭合开关，移动滑片，连入不同的电阻进行实验，并将实验数据记录在表中。
①请根据表中数据，在图2中用描点法画出通过导体的电流Ⅰ与导体的电阻R的关系图象。
②分析实验数据可得：当导体两端的电压一定时，通过导体的电流与导体的电阻成。
③小组同学还想获得R=25 Ω的一组实验数据，在现有器材条件下，可行的操作方法是.。
刷易错易错点叙述实验结论时因果关系颠倒3在“探究电流跟电压、电阻之间的关系”的实验中，小明分别测得了如下两组数据：分析第一组数据，可得到的结论是;分析第二组数据，可得到的结论是。
刷提升1[2024 山东东营质检，中]某同学将两节新干电池串联起来，接在电阻R₁的两端，通过R₁的电流是0.5A，他又将这个电池组接在另外一个电阻R₂的两端，已知R₂=2R₁。
则通过R₂的电流是( )A.0.5 AB.0.25 AC.1 AD.2 A2[2024福建南平期末，中]小明在探究通过导体的电流与其两端电压的关系时，根据测量数据绘制出如图所示的I-U图象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电流、电压、电阻阶梯训练基础知识与基本技能*1．某导体中电流是2.5A，其物理意义是。
*2．测量电流的仪表是，它的表盘上标有字母字。
电流表的“0”点通常在表盘侧。
在使用电流表之前，要检查表的指针是否对准。
*3．当电源的正极聚集有，负极聚集有时，在电源的正负极间就产生了电压。
**4．导体的电阻是的一种性质，它的大小决定于导体的、和。
导体的越长，导体的电阻越；导体的越小，导体电阻越。
导体的电阻还跟有关，对大多数导体来说，，电阻就越大。
**5．一个滑动变阻器上标有“300Ω15A”的字样，它表示此变阻器的阻值变化围是，允许通过的最大电流是。
知识的应用**6．单位换算：（1）7.5×104A= mA= μA（2）1.5×103mV= V= kV（3）3.5×108Ω= kΩ= MΩ**7．4s有10C的电量通过某导体的横截面，那么导体中的电流是A。
**8．图14-1所示，甲电流表的示数是，乙电流表的示数是。
图14-2图14-1知识的拓展***9. 如图14-2所示，某同学在实验时误把电流表并联在电灯L 2的两端，开关闭合后观察到的现象是( )。
A ．两灯都不亮B ．两灯亮度正常C. L 1亮，L 2不亮 D ．电流表没有示数****10．如图14-3所示的是由三个电阻和三只电表等元件组成的电路，电表分别测量R 1和R 2两端的电压及通过R 1的电流，请在图中填入相应的电表符号。
电流 电流表基础知识与基本技能*1．电流通过导体时会产生多种 ，人们可以根据这些效应来判断电流的大小。
[0.5]*2．在一定的时间，电流通过导体某一横截面的电量越多，电流就 。
电流 的大小用 表示，简称 。
[1.5]*3．电流等于 通过导体横截面的 。
它的定义式是 。
*4．500mA= A= μA 5×104μA= mA= A 。
[1.5] *5．某用电器工作时通过的电流是0.2A ，它表示1s 通过该用电器的电量是 C 。
*6．在2min 通过导体横截面的电量为24C ，那么导体中的电流是 A 。
[1.0] *7．测量电路中的 要用电流表，学校实验室常用的电流表有 个接线柱， 个量程。
当用“-”和“3”两个接线柱时，它的量程是 A ，表盘上每大格是 A ，每小格是 A 。
当选用“-”和“0.6”接线柱时，表的量程为 A ，表盘上每大格是 A ，每小格是 A 。
[2.5]*8．导体中的电流是4.5A ，它的物理意义是 。
[0.5] 使用电流表之前，要注意观察电流表的指针是否指在 ，还要弄清电流表的 图14-3和。
[1.0]*9．正在工作的电风扇通过的电流是300mA，则5min通过的电量为C。
[0.5] **10．用电流表测电流时，必须把它联在被测电路中，让电流从它的流进．绝不允许不经过用电器而把它直接接到上，否则会因过大而损坏电流表。
[1.5]**11．用电流表测电流时，在无法估计被测电流大小的情况下，可用来确定所用电流表是否合适或者确定该选用电流表的哪一量程。
如果是双量程表，应该先用量程采取这种做法。
读数之前，要先确认电流表的，然后确认和所代表的电流值，这样才能使读数准确而又迅速。
[1.5]**12．用蓄电池放电，放电电流为5A，可持续放电150s，若放电电流改为2A，则可持续放电s。
[1.0]**13．正确使用电流表的规则是：（1）电流表要在电路；（2）的接法要正确；（3）被测电流不要超过电流表的；（4）绝对不允许。
[2.0]**14．下列说法中正确的是( )。
[0.5]A．通过导体的电量越多，电流越大B．通电时间越长，通过导体的电流越大C．通电时间越短，电流一定越大D．电量一定，通电时间越长，电流越小**15．安培是电流的单位，符号是A。
1A表示( )。
[0.5]A．通过导体横载面的电量是1CB．1s通过导体横截面的电量是lCC．1s通过导体横截面的电流D．任意时间通过导体横截面的电量是1C**16．有甲、乙两只电灯，若它们的通电时间之比是2：3，通过乙灯的电量是通过甲灯电量的2倍，则甲、乙两灯中的电流之比是( )。
[1.5]A．4∶3 B．1∶3 C．3∶1 D．3∶4**17．通过某用电器的电流为3×105μA，1h通过该用电器的电量是多少? [1.5] **18．在8min通过某电热器的电量为480C，通过它的电流为多大? [1.0]知识的应用**19．电流通过导体时会产生多种效应，我们可以根据产生的效应来判断的大小。
电流通过灯泡时，灯丝变热而发光，这是电流的效应。
[1.0]**20．如果在1s通过导体横截面的电量是1C，导体中的电流就是。
某用电器工作时的电流是5A，它的物理意义是。
[1.0] **21．某导体的横截面积是0.2cm2，通过导体的电流为0.8A，则2min通过这个导体横截面的电量是。
[1.0]**22．如果通过导线横截面的电量是540C，电流为0.9A，则通电时间为。
[0.5]**23．电流表的使用规则是：[2.0]（1）电流表应与被测电路联；（2）连接电流表时，应让电流从接线柱流进，从接线柱流出；（3）被电路中的电流不要超过电流表的；（4）绝不允许不经过用电器而把电流表直接连到上。
否则，会因过大，而损坏。
**24．测量电流时，在不能预先估计被测电流大小的情况下，要先用法来确定电流表的量程。
具体做法是：先选用量程把表的一个接线柱接入电路，再拿电路的一个线头电流表的另一接线柱。
若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程围，则再改用量程进行测量。
[2.5]**25．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是的。
（填“相等”或“不相等”）[0.5]**26．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0.4～0.5A，所用的电流表有“+”、“0.6A”、“3A”三个接线柱，测量时应把和两接线柱接入电路，这样测得的结果较为准确。
[1.0]**27．理论和实验都证明：串联电路中电流的特点是；并联电路中的电流的特点是。
[1.5]**28．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则（）。
[1.0]A．I1 > I B．I2 > I C．I1 + I2 > I D．I = I1 + I2**29．下列说中正确的是（）。
[0.5]A．串联电路中的各处电流是不变的B．串联电路的各处的电流也可能会不等C．并联电路中干路中的电流一定大于任一支路中的电流D．并联电路中各支路中的电流一定相等**30．有关电路中的电流正确的说法是（）。
A．电流从正极流出时最大，回到负极时最小B．自由电子从电源正极流出，经过用电器回到负极C．在并联电路中，干路上的电流比任一支路上的电流都大D．在串联电路中，流过用电器的电流比流过导线的电流大**31．是非判断题：[1.5]（1）（）灯泡发光时，通过的电量越多，电流越大。
（2）（）教室里有四盏日光灯，开关其中一盏灯都不影响其它三盏灯，这四盏灯的连接方式是串联或并联。
（3）（）电流从电池的正极流出后逐渐减小。
（4）（）不管何种电流表都必须串联在电路中。
**32．一个家用电熨斗工作时的电流是1500mA，每分钟通过电熨斗的电量是C。
[1.0] **33．3s通过导体横截面的电量是4.5C，则通过导体的电流是A，合mA。
***34．关于电流的大小，下列说法中正确的是( )。
[1.0]A．电流通过导体的时间越长，电流就越大B. 通过导体横截面的电量越多，电流就越大C．在一定时间通过某一横截面的电量越多，电流就越大D．电流的大小与通电时间及通过导体横截面的电量均无关系***35．下列家用电器，在正常工作时，哪一种通过的电流最大?( )。
[1.0] A．电视机B．普通日光灯C．家用电风扇D．家用电熨斗***36．在甲、乙导线中分别通过400C和200C的电量，则( )。
[1.0] A．甲导线中的电流大B．乙导线中的电流大C．甲导线中电流是乙导线中电流的2倍D．条件不足，无法比较电流大小***37．有甲、乙两只电灯，若它们的通电时间之比是2∶3，通过的电流之比是3：4，则通过甲，乙两灯的电量之比是( )。
[1.5]A．4∶3 B．1∶3 C．3∶1 D．1∶2***38．用某电源供电，当电源的放电电流为5A时，可持续放电150s，若希望持续放电375s，则放电电流应为( )。
[1.5]A．1A B．2A C．3A D．4A***39．测得一个灯泡过的电流是100mA，那么在3min通过灯丝横截面的电子数是多少?(查一查一个电子的电量是多少C) [2.5]***40．若在5min通过导体横截面的电量是60C，则导体中的电流是多大？如果通电8min，通过该导体横截面的电量是多少？[2.5]***41．电镀某个零件的过程中，如果通过电路的电量是1680C ，电路中的电流是 4×105μA ，那么镀这个零件花了多长时间? [2.5]知识的拓展***42．根据图14-4各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向。
[2.5]***43．如图14-5所示的电路中，电流表A 1测的是 电流，A 2测的是 的电流。
图14-6所示的电路中，电流表A 1测的是 的电流，A 2测的是 的电流。
[2.5]***44．读出如图14-7所示的电流表的示数：甲表的示数 ，若改接另一量程则示数是 ；乙表的示数 ，若改接另一量程则示数是 。
[2.5]***45．关于电流表的使用，下列说法中不正确的是（ ）。
[1.0]A ．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B ．电流表要并联在被测电路中C ．当电路中的电流不估计时，要用试触的方法来选定合适的量程D ．绝不允许不经过用电器把电流表接线 柱接到电源的两极上***46．观察图14-8所示四个电路图，并请填空完成回答：[2.5]图14-4 图14-5 图14-6 图14-7在图A 所示的电路中，电流表测的是 的电流；在图B 中电流表测的是 的电流；在图C 中的电路出现的错误是 ；在图D 中出现的错误是 。
***47．某学生使用电流表时，根据电路中的等待测电流，应选用0～0.6A 的量程，但误将“+”和“3”两接线柱接入电路。
这样做的结果是（ ）。
[1.0]A ．指点针摆动角度大B ．指点针摆动角度小C ．指点针摆动角度小，会损坏电表D ．指点针摆动角度小，读数不准***48．电灯L 1和L 2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）。
[1.0]A ．电灯L 1被短路B ．电灯L 2被短路C ．有一盏灯的灯丝断了D ．电流表正负接线柱接反了***49．若2min 通过小灯泡的电量约为24C ，利用电流表测通过小灯泡的电流时，应选择的量程是（ ）。
