DSSD718、719、720三相电子式多功能表说明书剖析
DSS7178电子式电表解析 图文

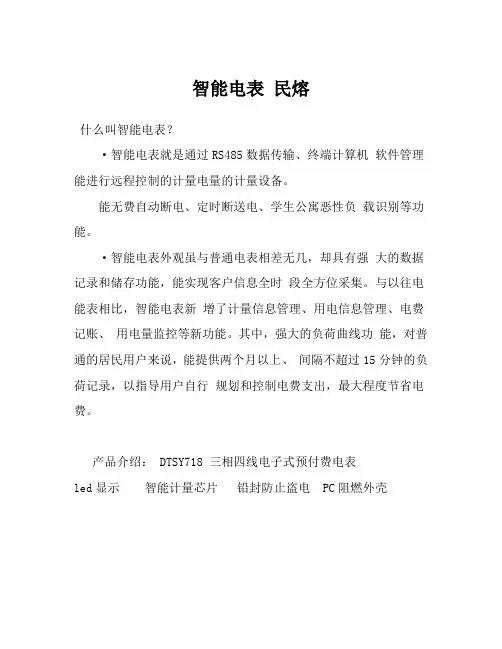

智能电表民熔
什么叫智能电表？
·智能电表就是通过RS485数据传输、终端计算机软件管理能进行远程控制的计量电量的计量设备。
能无费自动断电、定时断送电、学生公寓恶性负载识别等功能。
·智能电表外观虽与普通电表相差无几，却具有强大的数据记录和储存功能，能实现客户信息全时段全方位采集。
与以往电能表相比，智能电表新增了计量信息管理、用电信息管理、电费记账、用电量监控等新功能。
其中，强大的负荷曲线功能，对普通的居民用户来说，能提供两个月以上、间隔不超过15分钟的负荷记录，以指导用户自行规划和控制电费支出，最大程度节省电费。
产品介绍： DTSY718 三相四线电子式预付费电表
led显示智能计量芯片铅封防止盗电 PC阻燃外壳
取电方式:购电成
功后将卡插入
电表读取电量，然后
可拔出电卡收藏
适用环境:出租房、住户、物业
学校、菜场
高灵敏度高精度
/电表采用进口计量芯片,精度高
手机充电/待机小功率电器灯泡用电都可计量真正做到无电损1 大液晶显示屏弹簧式IC插口)
全机械焊接
,高精度计量芯片
纯铜接线柱
如何选择电表
电表电流不是选越大或者越小越好，只需要与耗电功率相对应即可
计算公式:电流X电压=功率;
一表一卡系统
功能简介: -只电表对应一张卡
(一户人家)使用。
三相电子式多功能电能表使用说明书
DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。
2工作原理 ............................................................................................................................错误！未定义书签。
3技术参数 ............................................................................................................................错误！未定义书签。
3.1主要型号 ...............................................................................................................................错误！未定义书签。
3.2主要技术参数 .......................................................................................................................错误！未定义书签。
3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。
林洋DSSD71-DTSD71三相多功能电能表说明书
业务咨询电话：0731-82052265
其基本工作原理框图如下图所示： 电能表工作时，A、B、C 三相电压、电流经取样电路分别取样后，送到计量芯片进行 处理，CPU 将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。
IA IB IC UA UB UC UN
UA UB UC UN
电 流 取 样
−1−
电子式三相多功能电能表用户使用说明书
DSSD71/DTSD71
一、概述
DSSD71 型和 DTSD71 型电子式三相多功能电能表系列产品博采国际上众家之长，结 合林洋科技在我国多功能电能表行业多年的设计开发及大量的现场运行经验，采用现代微 电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的 SMT 制 造工艺研制而成，是本公司推向市场的新一代电能计量装置。我们对该型号表进行了大量 的可靠性冗余设计，较好的符合了目前国内的电网状况。各项技术指标符合《 GB/T 17883-1999》 、 《GB/T 17882-1999》 、 《GB/T 17215-2002》 、 《DL/T 614-1997》 、 《DL/T 645-1997》 等国家标准以及行业标准。具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、 功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业 的电能测量及用电自动化明书
DSSD71/DTSD71
7、抄表 ............................................................................................................... 18 六、电能表的安装和接线 ..................................................................................... 18 1 电能表安装尺寸如图所示 ............................................................................. 18 2 电能表的接线 ................................................................................................. 19 七、运输与存贮 ..................................................................................................... 22 八、保证期限 ......................................................................................................... 22 九、扩展功能 ......................................................................................................... 22 附录 1 附录 2 附录 3 红外遥控器使用说明 ............................................................................ 23 多功能电能表显示列表 ........................................................................ 25 电表初始化设置值 ................................................................................ 31
三相电子式有功电能表使用说明书
DTS/DSS517三相电子式电能表使用说明书上海东汇电子仪表有限公司1．概述DTS/DSS517 L4型三相电子式有功电能表（以下简称“仪表”）由三相电子式电能表单元和数据处理单元组成，LCD 显示，有红外或RS485通信功能。
该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。
可为电力部门提供先进、可靠的计量工具。
该表型根据国家标准GB/T17215-2002《１级和２级静止式交流有功电度表》设计，技术要求符合《三相液晶显示电能表技术要求》；通讯规约符合DL/T645-1997《多功能表通讯规约》。
注：可根据用户需要制造特殊规格的表。
3．主要电气性能指标：3． 1 基本误差：见表1有功1.0级有功2.0级电流值 功率因数 COSФ误差 %功率因数 COSФ 误差 % 0.05Ib≤I<0.1Ib 1.0 ±1.5 1.0 ±2.5 0.1Ib≤I<Imax 1.0±1.0 1.0±2.0 0.1Ib≤I<0.2Ib 0.5滞后或0.8超前 ±1.5 0.5滞后或0.8超前 ±2.5 0.2Ib≤I<Imax0.5滞后或0.8超前±1.0 0.5滞后或0.8超前±2.03． 2 起动电流：有功≤0.005Ib（2级） 有功≤0.003Ib（2级，经互感器接入）有功≤0.004b（1级） 有功≤0.002Ib（1级，经互感器接入）。
3． 3 潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。
3．4 电气参数电池停电不显示电流 ≦10uA 正常工作电压0.85Un ～ 1.15Un 极限工作电压 0.7Un ～ 1.2Un 每相电压线路功耗 ≤1.0W 和5VA 电流线路功耗 ≤1VA 备份电池电压3.6VDC 电池停电显示电流 ≦30uA 3.4 时钟参数时钟准确度 0.5S/d（23℃） 电池容量≥1.2Ah3.5 气候条件正常工作温度: -15℃ ～ +55℃极限工作温度范围： -20℃～ +70℃贮存与运输温度范围：-25℃～ +70℃3.6外型尺寸： 268×171×76mm。
东方威思顿dssd三相三线电子式电能表专项说明书DSSD使用专项说明书
DSSD178
三相三线电子式电能表
使
用
说
明
书
1.概述
DSSD178三相三线电子式电能表，是烟台东方威思顿电气有限公司以我司专利开关电源技术为基本，采用先进旳大规模集成电路，成熟旳软件算法，低功耗设计以及SMT工艺，根据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215-《1级和2级静止式交流有功电度表》、GB/T17882-1999《2级和3级静止式交流无功电度表》、DL/T614－1997《多功能电能表》、DL/T 645－1997《多功能电能表通信规约》等原则旳规定设计制造。
本产品集多种计量、显示、通讯、监控等功能于一身，可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功无功功率、功率因数等；检测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。
本产品可广泛应
图1 电能表原理框图
用于电网关口、电厂、供变电站、各企事业单位旳电能综合计量和管理以及工业顾客多费率电能分时计量。
2. 工作原理
基本工作原理如图1所示。
I A I B I C
U A U B U C
3. 重要规格型号。
三相电子式多功能表说明书
5电流
6相位角
0
0
0 A相
1 B相
2 C相
7功率因数
0
0
0 A相
1 B相
2 C相
3总
8其他变量
0
0
0频率
1当前有功需量
2当前无功需量
3前次需量周期结束时间
4当前费率号
9谐波含量
0 UA
1 UB
2 UC
3 IA
4 IB
5 IC
0
0失真度
1 1次含量
2 2次含量
3 3次含量
4 4次含量
5 5次含量
2.5
本电表能测量各相电压、电流、有功功率、无功功率、相角差、功率因数，总有功功率、无功功率和功率因数，电网频率。频率的分辨率为0.001Hz，电压、电流、有功功率的准确度为0.2级（0.5级、1级等），无功功率的准确度为0.5级（1级、2级等）。
2.6
失压记录：三相中任一相或两相失压电能表均正常工作并分相记录累计失压时间，同时记录每相最近10次失压发生时刻、结束时间，失压期间电量（正向有功电量、反向有功电量、正向无功电量、反向无功电量），平均电压、电流时间乘积(I×t)。失压的电压和电流判断阀值可设置。对于三相三线电能表，B相失压是指B相电压线开路，可在电能表液晶上直接显示失压情况，并且显示失压相别。
2.11
当负荷超过设定值时，电能表判定为超负荷，电能表可声光报警，也可通过继电器输出控制信号。
2.12
可测量三相电压、三相电流波形失真度及32次以内谐波分量。
2.13
电表记录当月电压超上限和超下限时间及总运行时间，并计算出当月电压合格率。
2.14 U
可计量U2×T、I2×T，以便于用户对变压器损耗进行计量考核。
DSSD718、719、720三相电子式多功能表说明书
DSSD/DTSD 三相电子式多功能电能表使用说明书(第三版)粤制00000346号718 719 720深圳市科陆电子科技股份有限公司二零零四年二月目录1 综合介绍 (1)1.1 概述 (1)1.2 工作原理简述 (1)1.3 技术参数 (2)1.3.1 主要技术参数 (2)1.3.2 日历时钟 (2)1.3.3 光耦脉冲输出 (2)1.3.4 其它数据 (3)2 基本功能 (3)2.1 电能计量 (3)2.2 最大需量测量 (3)2.3 费率和时段 (3)2.4 按月统计电量 (4)2.5 实时量测量 (4)2.6 监控记录 (4)2.7 停电抄表 (4)2.8 负荷曲线 (4)2.9 电量冻结 (5)2.10 通信接口 (5)2.11 负荷监控 (5)2.12 谐波分析（选用） (5)2.13 电压合格率（选用） (5)2.14 U2×T、I2×T（选用） (5)2.15 脉冲输出 (5)2.16 继电器输出 (5)2.17 声光报警 (6)3 液晶显示代码和符号说明 (6)3.1 显示界面 (6)3.2 显示代码 (6)3.3 代码编码实例 (12)4 电能表外形图 (12)5 电能表的安装与接线 (12)6 使用方法 (18)6.1 调整 (18)6.2 校验 (18)6.3 电表显示 (18)6.3.1 循环显示 (18)6.3.2 按钮切换显示 (18)6.3.3 设定参数显示 (19)6.3.4 故障及告警显示 (19)6.4 最大需量和电量结算 (19)6.5 电表编程 (20)6.6 电池更换 (20)7 注意事项 (20)1 综合介绍1.1 概述DSSD/DTSD 718(719/720)三相三线/三相四线电子式多功能电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。
它以本公司专利技术为基础，采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等设计制造。
三相电子式有功电能表使用说明书(精)
三相电子式有功电能表使用说明书DTS/DSS517三相电子式电能表使用说明书上海东汇电子仪表有限公司三相电子式有功电能表使用说明书1．概述DTS/DSS517 L4型三相电子式有功电能表（以下简称“仪表”）由三相电子式电能表单元和数据处理单元组成，LCD显示，有红外或RS485通信功能。
该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。
可为电力部门提供先进、可靠的计量工具。
该表型根据国家标准GB/T17215-2002《１级和２级静止式交流有功电度表》设计，技术要求符合《三相液晶显示电能表技术要求》；通讯规约符合DL/T645-1997《多功能表通讯规约》。
注：可根据用户需要制造特殊规格的表。
3．主要电气性能指标：3． 1 基本误差：见表1电流值0.05Ib≤I<0.1Ib 0.1Ib≤I<Imax 0.1Ib≤I<0.2Ib 0.2Ib≤I<Imax有功1.0级功率因数COSФ1.0 1.00.5滞后或0.8超前 0.5滞后或0.8超前有功2.0级功率因数 COSФ 误差 %±1.5 1.0 ±1.0 1.0±1.5 0.5滞后或0.8超前 ±1.0 0.5滞后或0.8超前误差 % ±2.5 ±2.0 ±2.5 ±2.03． 2 起动电流：有功≤0.005Ib（2级）有功≤0.003Ib（2级，经互感器接入）有功≤0.004b（1级）有功≤0.002Ib（1级，经互感器接入）。
3． 3 潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。
3．4 电气参数正常工作电压极限工作电压每相电压线路功耗电流线路功耗备份电池电压电池停电显示电流电池停电不显示电流时钟准确度电池容量0.85Un ～ 1.15Un 0.7Un ～ 1.2Un ≤1.0W和5VA ≤1VA 3.6VDC ≦30uA ≦10uA 0.5S/d（23℃）≥1.2Ah3.4 时钟参数三相电子式有功电能表使用说明书3.5 气候条件正常工作温度:极限工作温度范围：贮存与运输温度范围：3.6外型尺寸： 268×171×76mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DSSD/DTSD 三相电子式多功能电能表使用说明书(第三版)粤制00000346号718 719 720深圳市科陆电子科技股份有限公司二零零四年二月目录1 综合介绍 (1)1.1 概述 (1)1.2 工作原理简述 (1)1.3 技术参数 (2)1.3.1 主要技术参数 (2)1.3.2 日历时钟 (2)1.3.3 光耦脉冲输出 (2)1.3.4 其它数据 (3)2 基本功能 (3)2.1 电能计量 (3)2.2 最大需量测量 (3)2.3 费率和时段 (3)2.4 按月统计电量 (4)2.5 实时量测量 (4)2.6 监控记录 (4)2.7 停电抄表 (4)2.8 负荷曲线 (4)2.9 电量冻结 (5)2.10 通信接口 (5)2.11 负荷监控 (5)2.12 谐波分析（选用） (5)2.13 电压合格率（选用） (5)2.14 U2×T、I2×T（选用） (5)2.15 脉冲输出 (5)2.16 继电器输出 (5)2.17 声光报警 (6)3 液晶显示代码和符号说明 (6)3.1 显示界面 (6)3.2 显示代码 (6)3.3 代码编码实例 (12)4 电能表外形图 (12)5 电能表的安装与接线 (12)6 使用方法 (18)6.1 调整 (18)6.2 校验 (18)6.3 电表显示 (18)6.3.1 循环显示 (18)6.3.2 按钮切换显示 (18)6.3.3 设定参数显示 (19)6.3.4 故障及告警显示 (19)6.4 最大需量和电量结算 (19)6.5 电表编程 (20)6.6 电池更换 (20)7 注意事项 (20)1 综合介绍1.1 概述DSSD/DTSD 718(719/720)三相三线/三相四线电子式多功能电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。
它以本公司专利技术为基础，采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等设计制造。
它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量，以及最大需量发生的日期和时间；能测量各相电压、电流、相位角、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、功率因数和频率, 以及1～31次谐波；能检测并记录各相失压、失流等事件；能检测备用电池电压和监测负荷情况；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。
适用于各电厂、变电站、计量关口和企事业单位。
1.2 工作原理简述本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、实时时钟、数据接口设备组成。
在高速数据处理器的控制下，高速模数转换器将来自电压、电流高精度采样器的模拟信号转换为数字信号，并对其进行数字运算和误差补偿，从而精确地获得有功电量和无功电量，并依系统电源电流电压采样 A/D 转换器 实时时钟 功能按键 电池电压检测高速数据处理单元数据存储 液晶显示 脉冲输出 RS485通讯接口 红外通讯接口 图1 原理方框图据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
1.3 技术参数1.3.1 主要技术参数型号DSSD/DTSD 718 DSSD/DTSD 719 DSSD/DTSD 720级别有功0.2S 0.5S 1.0 无功0.5S 1.0 2.0额定电压DSSD：3×100VDTSD：3×57.7V/100V 3×220V/380V标定(最大)电流互感器接入式：3×0.3(1.2)A 3×0.5(2)A 3×1(2)A 3×1(4)A3×1.5(6)A 3×5(6)A 3×5(20)A直接接入式：3×5(20)A 3×10(40)A 3×20(80)A 3×30(100)A功耗电压＜2W/10V A(外电源0.5V A)电流＜1V A ＜4V A工作温度-20～45℃极限工作温度-35～55℃相对湿度≤85%电压范围额定电压±30%频率范围50Hz±5%启动电流0.001InMTBF ≥5 104h设计寿命15年1.3.2 日历时钟时钟误差≤0.5s/d(23℃)电池寿命10年电池连续工作时间≥3年1.3.3 光耦脉冲输出输出脉冲常数脉冲常数与规格有关，具体数值见电能表铭牌输出脉冲宽度80ms1.3.4 其它数据外形尺寸长×宽×厚=258mm×165mm×116mm净重3kg2 基本功能2.1 电能计量a)计量多时段正反向有功、无功电量和四象限无功电量。
b)能储存当月、上月、上上月电量数据，可扩展至存储12个月电量数据。
数据转存时间为每月月末24时（月初零时）或其它抄表日的任意时刻。
c)正向有功电能计量可选择两种模式:①正向有功电量；②正向有功电量+反向有功电量d)正向无功电量可选择如下模式：①Ⅰ+Ⅱ；②Ⅰ+Ⅳ；③Ⅰ-Ⅳ；④Ⅳ-Ⅰ；⑤Ⅱ-Ⅲ；⑥Ⅲ-Ⅱe)反向无功计量可选择如下模式：①Ⅲ+Ⅳ；②Ⅱ+Ⅲ2.2 最大需量测量a)测量正反向有功、无功最大需量，四象限无功最大需量，分时段最大需量及其出现的日期和时间。
b)可存储当月、上月、上上月需量数据。
数据转存时当月的最大需量自动清零。
c)需量周期可在5、10、15、30、60min中选择，滑差式需量周期的滑差时间可在1、2、3、5min中选择。
需量周期应为滑差时间的整数倍5倍及以上。
出厂设置为：需量周期15min，滑差时间1 min。
d)最大需量值除能在数据转存时自动复零外，也可以通过通讯口复零。
复零时受密码保护。
e)显示当前需量以及需量结束时间。
需量周期结束时，从光耦输出一个脉冲信号。
2.3 费率和时段最多有14个时区，12套不同的日时段表，每日最大可切换14个时段。
最多有10种费率，前四种费率定义为尖、峰、平、谷。
2.4 按月统计电量本电表除给出当月正反向有功和无功总电量和分时电量、四象限无功总电量及分时电量外，还给出上月和上上月的电能量，此时“月”指的是结算周期，它可以是公历月的任意日、时至下一个公历月的相同日、时，也可以是公历月的月末24时。
2.5 实时量测量本电表能测量各相电压、电流、有功功率、无功功率、相角差、功率因数，总有功功率、无功功率和功率因数，电网频率。
频率的分辨率为0.001Hz，电压、电流、有功功率的准确度为0.2级（0.5级、1级等），无功功率的准确度为0.5级（1级、2级等）。
2.6 监控记录失压记录：三相中任一相或两相失压电能表均正常工作并分相记录累计失压时间，同时记录每相最近10次失压发生时刻、结束时间，失压期间电量（正向有功电量、反向有功电量、正向无功电量、反向无功电量），平均电压、电流时间乘积(I×t)。
失压的电压和电流判断阀值可设置。
对于三相三线电能表，B相失压是指B相电压线开路，可在电能表液晶上直接显示失压情况，并且显示失压相别。
事件记录：为方便检查用电情况，电表可记录多种事件的发生时间及当时状态，如：过压、失压、断相、失流、清零、清需量、设置参数、掉电、上电等。
其中过压的条件为当时电压值超过过压整定值（出厂默认为125%Un）。
每种事件电能表保存最近10次记录。
全失压记录：当三相全失压时，如果此时电流回路有电流，电能表累记全失压时间。
2.7 停电抄表停电后,可以通过按键唤醒电表抄表，也可以通过红外通讯口唤醒电表，以便用抄表器抄表。
2.8 负荷曲线提供按照用户设定的时间间隔对选定的内容进行滚动数据记录功能，可在1～1440分钟间选择采样间隔时间。
采样可选择：电压电流、总有无功功率、分相有无功功率、功率因数，有无功正反向总电量、四象限无功总电量、当前有无功需量、总谐波含量。
每一组数据可选择自己的采样间隔时间，可单独选择是否记录，记录带时标，记录数据采样时的“月、日、时、分”。
负荷曲线电压、电流可选择记录瞬时值、最大值、最小值、平均值。
总存储空间为64K字节，可扩展到128K字节。
2.9 电量冻结可通过RS485总线广播电量冻结命令，也可以按预设的整点时间冻结某一时刻的所有电量，并记录冻结时间（月、日、时、分）。
电量冻结预设时间有四组。
2.10 通信接口本表具有两个完全独立的通信接口，可以同时进行工作。
其中一个为红外口，工作在1200波特率，另一个接口为电气隔离的RS485，波特率可设置。
如有需要还可扩展一个独立的RS485接口。
通信规约符合DL/T645-1997《多功能电能表通讯规约》的要求。
2.11 负荷监控当负荷超过设定值时，电能表判定为超负荷，电能表可声光报警，也可通过继电器输出控制信号。
2.12 谐波分析（选用）可测量三相电压、三相电流波形失真度及32次以内谐波分量。
2.13 电压合格率（选用）电表记录当月电压超上限和超下限时间及总运行时间，并计算出当月电压合格率。
2.14 U2×T、I2×T（选用）可计量U2×T、I2×T，以便于用户对变压器损耗进行计量考核。
2.15 脉冲输出本电表面板上装有八个LED指示灯，输出有功、无功功率脉冲，脉冲常数与电表规格有关，具体数值见电表铭牌。
脉冲宽度为80ms。
可用光电头进行电表误差检验。
本表辅助端子配有总有功、总无功光耦脉冲输出端口，脉冲参数与上述光脉冲相同。
另有一路可编程脉冲输出口，可指示需量周期结束，一路时钟脉冲供检测实时时钟精度使用。
2.16 继电器输出电表配置两组继电器输出，可选择在电表出现缺相、过压、失压、失流、超功率、电流不平衡、逆相序等情况时触发或不触发。
2.17 声光报警电表可选择在缺相、过压、失压、失流、超功率、电流不平衡、逆相序、电池欠压等状况下报警或不报警，当声光报警时，按下3#键，声音报警停止，但光报警继续。
3 液晶显示代码和符号说明本表采用字段式液晶显示器显示各种电量和信息，具有显示内容丰富，显示质量好等特点。
3.1 显示界面显示界面如图2所示，通过不同的汉字组合显示不同的内容。
由汉字与编码共同表示所显示的量的含义，并且显示相应单位。
其中上两排汉字可通过特定的组合来表示部分显示量的含义；中间8个8段码显示对应量的数值；左下角4个8段码为显示量的代码，与显示量一一对应，具体说明见以下有关章节；显示代码右边的8段码表示电能量的月份、谐波次数或费率号；此外，此界面还可提示某些事故的发生，并有电池弱电显示。
